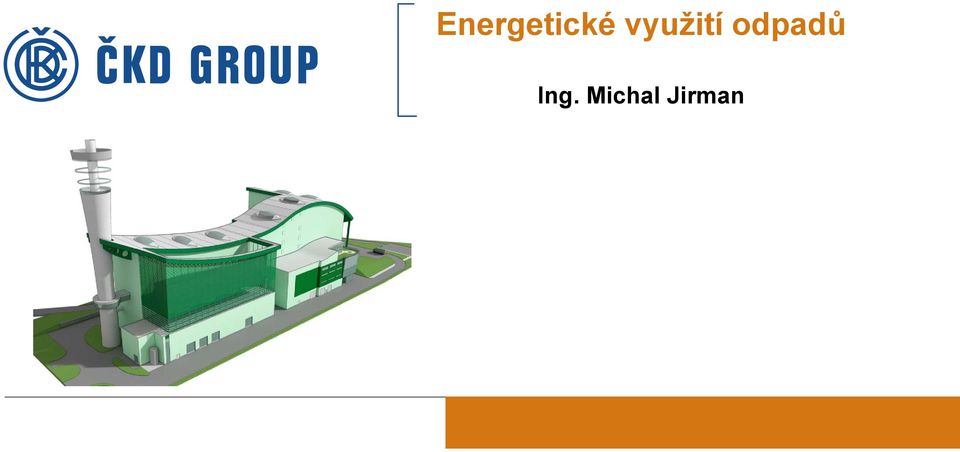

1 Energetické využití odpadů Ing. Michal Jirman

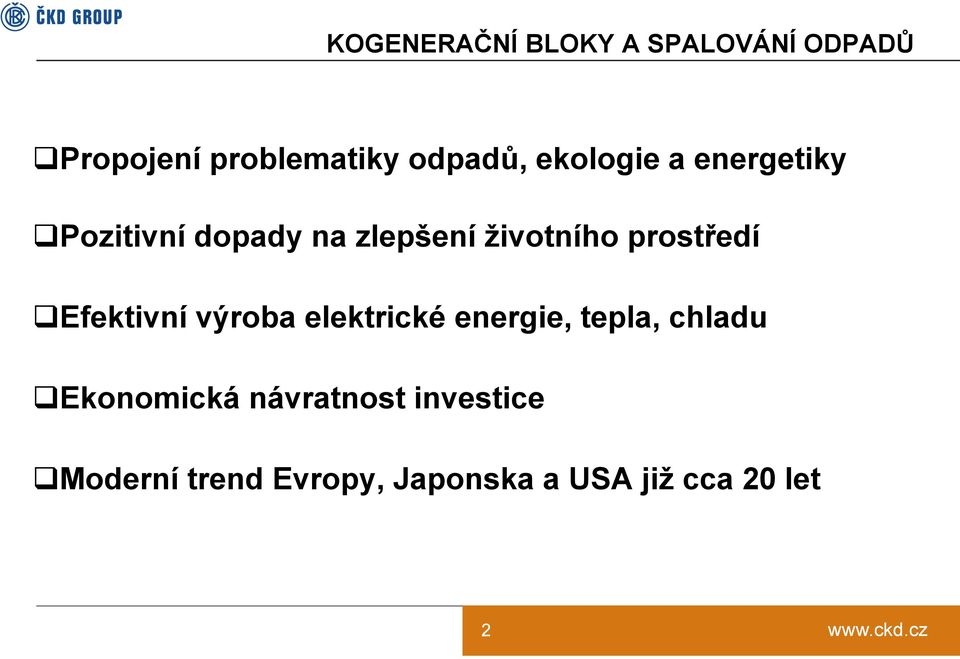

2 KOGENERAČNÍ BLOKY A SPALOVÁNÍ ODPADŮ Propojení problematiky odpadů, ekologie a energetiky Pozitivní dopady na zlepšení životního prostředí Efektivní výroba elektrické energie, tepla, chladu Ekonomická návratnost investice Moderní trend Evropy, Japonska a USA již cca 20 let 2

prostředí Efektivní výroba elektrické energie, tepla, chladu

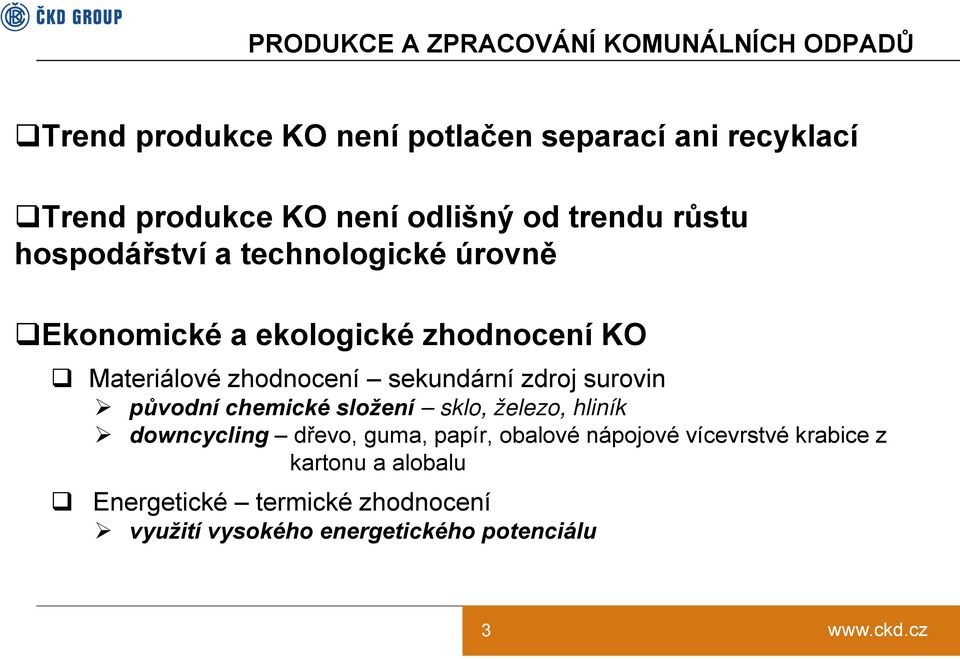

3 PRODUKCE A ZPRACOVÁNÍ KOMUNÁLNÍCH ODPADŮ Trend produkce KO není potlačen separací ani recyklací Trend produkce KO není odlišný od trendu růstu hospodářství a technologické úrovně Ekonomické a ekologické zhodnocení KO Materiálové zhodnocení sekundární zdroj surovin původní chemické složení sklo, železo, hliník downcycling dřevo, guma, papír, obalové nápojové vícevrstvé krabice z kartonu a alobalu Energetické termické zhodnocení využití vysokého energetického potenciálu 3

zhodnocení sekundární zdroj surovin původní chemické složení sklo, železo, hliník downcycling dřevo, guma, papír,

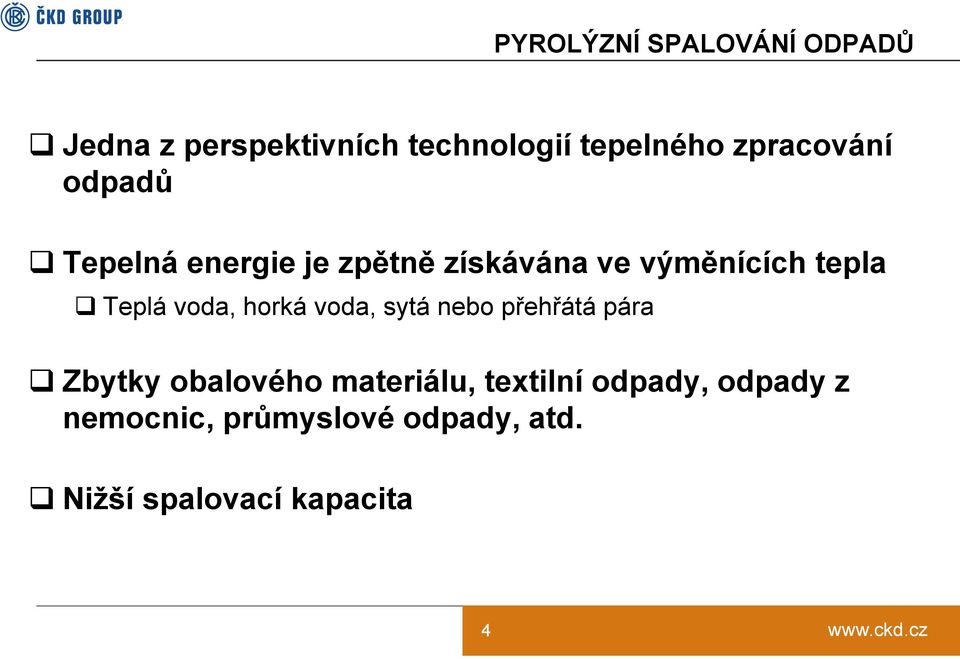

4 PYROLÝZNÍ SPALOVÁNÍ ODPADŮ Jedna z perspektivních technologií tepelného zpracování odpadů Tepelná energie je zpětně získávána ve výměnících tepla Teplá voda, horká voda, sytá nebo přehřátá pára Zbytky obalového materiálu, textilní odpady, odpady z nemocnic, průmyslové odpady, atd. Nižší spalovací kapacita 4

Teplá voda, horká voda, sytá nebo přehřátá pára Zbytky obalového materiálu,

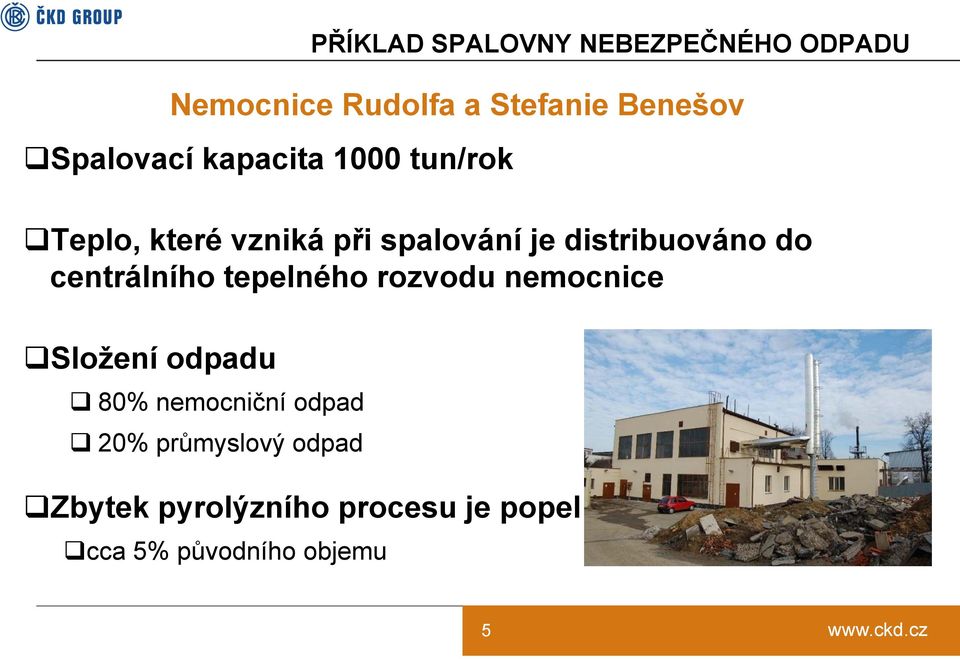

5 PŘÍKLAD SPALOVNY NEBEZPEČNÉHO ODPADU Nemocnice Rudolfa a Stefanie Benešov Spalovací kapacita 1000 tun/rok Teplo, které vzniká při spalování je distribuováno do centrálního tepelného rozvodu nemocnice Složení odpadu 80% nemocniční odpad 20% průmyslový odpad Zbytek pyrolýzního procesu je popel cca 5% původního objemu 5

distribuováno do centrálního tepelného rozvodu nemocnice Složení odpadu 80%

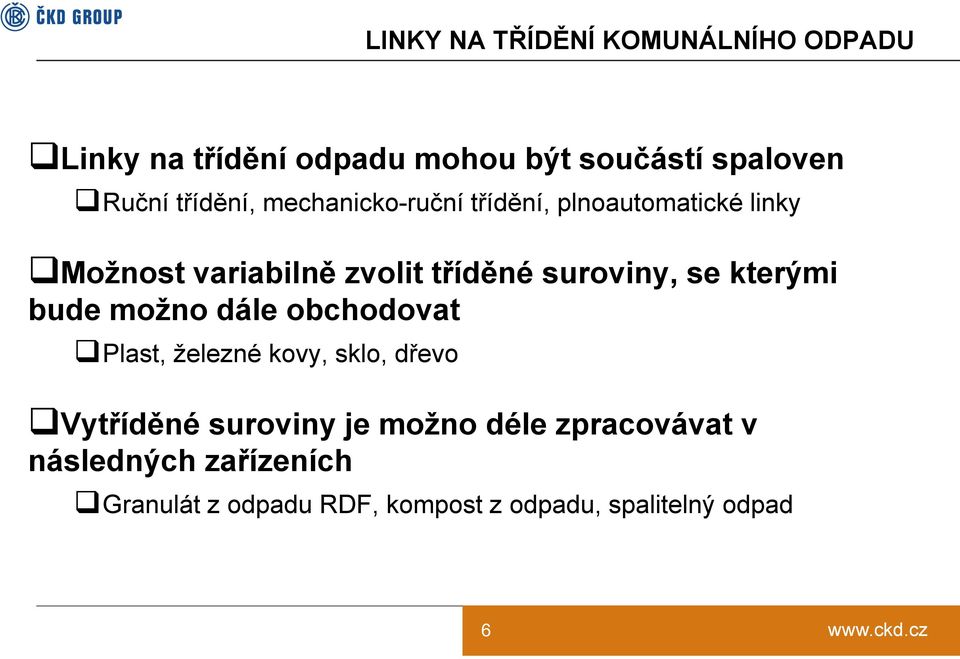

6 LINKY NA TŘÍDĚNÍ KOMUNÁLNÍHO ODPADU Linky na třídění odpadu mohou být součástí spaloven Ruční třídění, mechanicko-ruční třídění, plnoautomatické linky Možnost variabilně zvolit tříděné suroviny, se kterými bude možno dále obchodovat Plast, železné kovy, sklo, dřevo Vytříděné suroviny je možno déle zpracovávat v následných zařízeních Granulát z odpadu RDF, kompost z odpadu, spalitelný odpad 6

suroviny, se kterými bude možno dále obchodovat Plast, železné kovy, sklo, dřevo Vytříděné

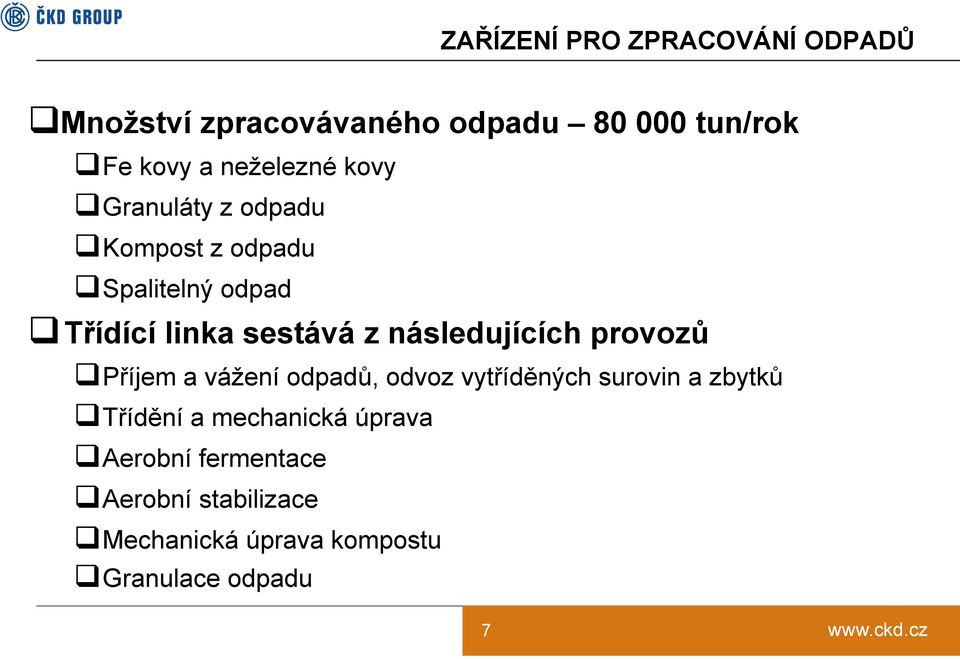

7 ZAŘÍZENÍ PRO ZPRACOVÁNÍ ODPADŮ Množství zpracovávaného odpadu tun/rok Fe kovy a neželezné kovy Granuláty z odpadu Kompost z odpadu Spalitelný odpad Třídící linka sestává z následujících provozů Příjem a vážení odpadů, odvoz vytříděných surovin a zbytků Třídění a mechanická úprava Aerobní fermentace Aerobní stabilizace Mechanická úprava kompostu Granulace odpadu 7

následujících provozů Příjem a vážení odpadů, odvoz vytříděných surovin a zbytků Třídění a

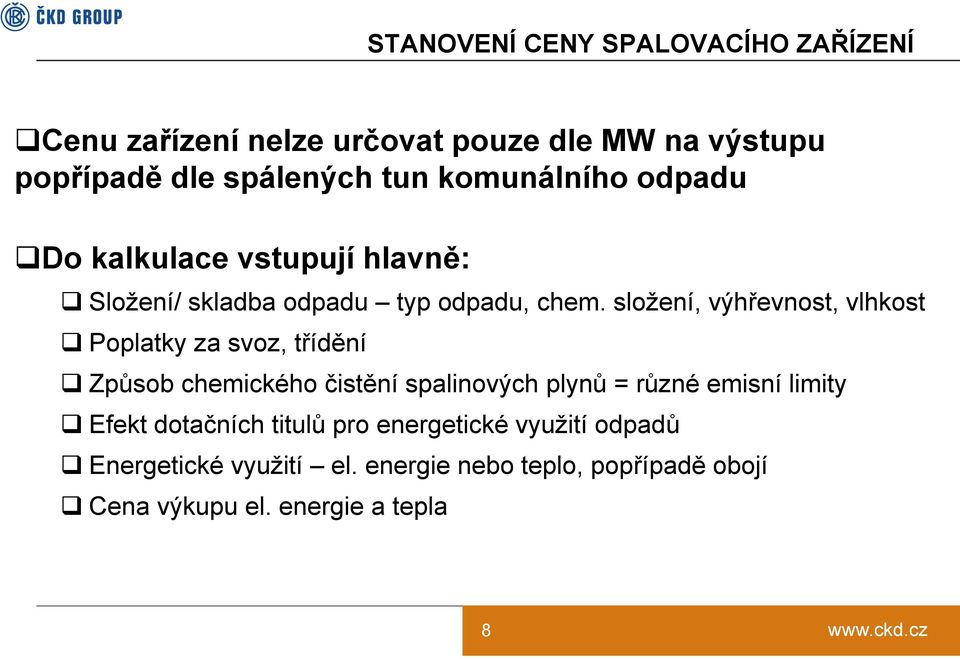

8 STANOVENÍ CENY SPALOVACÍHO ZAŘÍZENÍ Cenu zařízení nelze určovat pouze dle MW na výstupu popřípadě dle spálených tun komunálního odpadu Do kalkulace vstupují hlavně: Složení/ skladba odpadu typ odpadu, chem. složení, výhřevnost, vlhkost Poplatky za svoz, třídění Způsob chemického čistění spalinových plynů = různé emisní limity Efekt dotačních titulů pro energetické využití odpadů Energetické využití el. energie nebo teplo, popřípadě obojí Cena výkupu el. energie a tepla 8

složení, výhřevnost, vlhkost Poplatky za svoz, třídění Způsob chemického čistění spalinových plynů = různé emisní

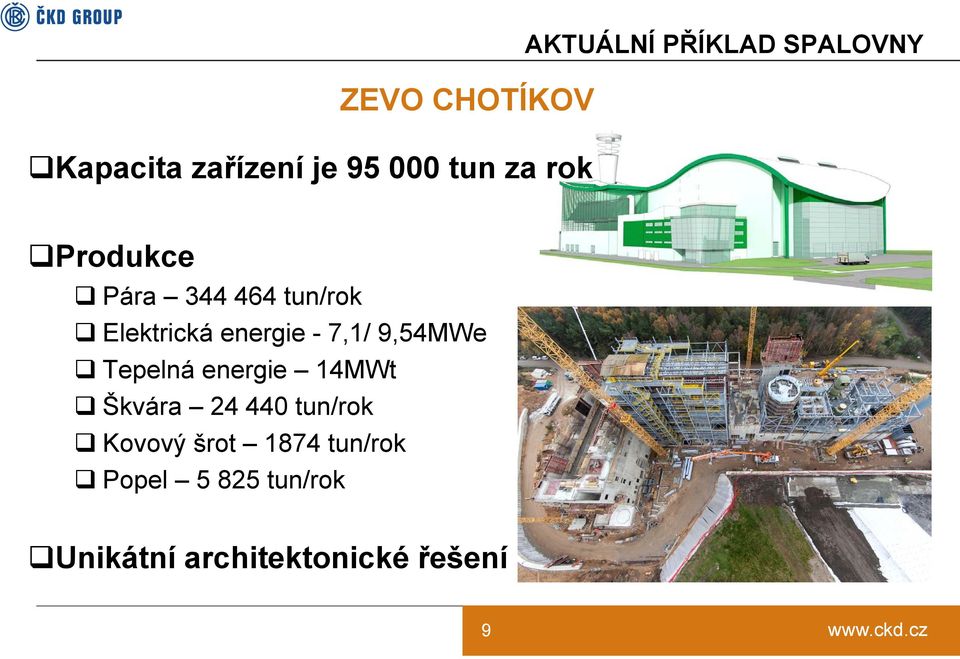

9 ZEVO CHOTÍKOV Kapacita zařízení je tun za rok AKTUÁLNÍ PŘÍKLAD SPALOVNY Produkce Pára tun/rok Elektrická energie - 7,1/ 9,54MWe Tepelná energie 14MWt Škvára tun/rok Kovový šrot 1874 tun/rok Popel tun/rok Unikátní architektonické řešení 9

- 7,1/ 9,54MWe Tepelná energie 14MWt Škvára 24 440 tun/rok Kovový

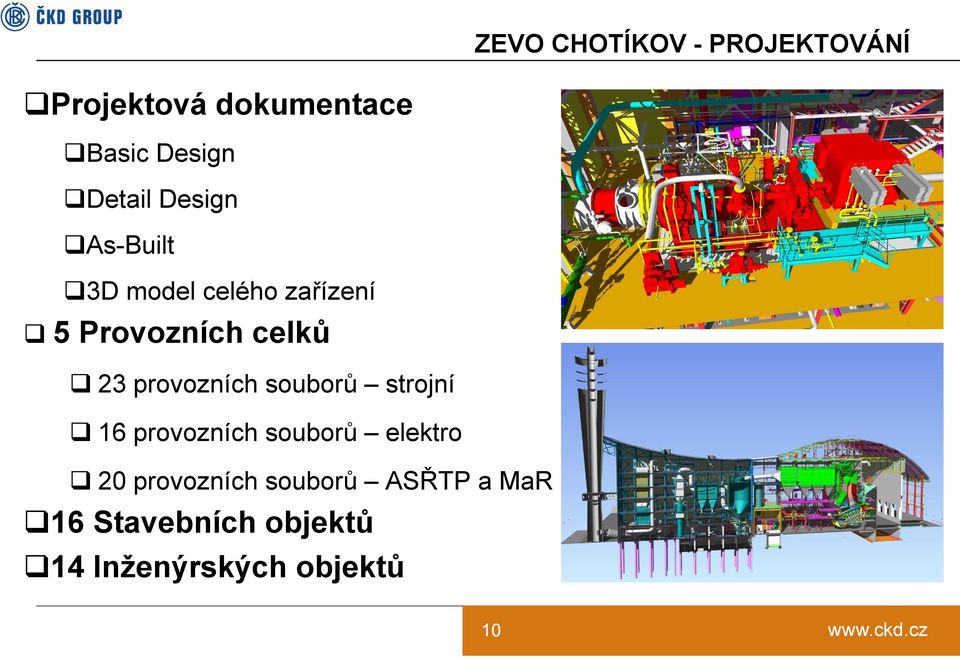

10 ZEVO CHOTÍKOV - PROJEKTOVÁNÍ Projektová dokumentace Basic Design Detail Design As-Built 3D model celého zařízení 5 Provozních celků 23 provozních souborů strojní 16 provozních souborů elektro 20 provozních souborů ASŘTP a MaR 16 Stavebních objektů 14 Inženýrských objektů 10

23 provozních souborů strojní 16 provozních souborů elektro 20

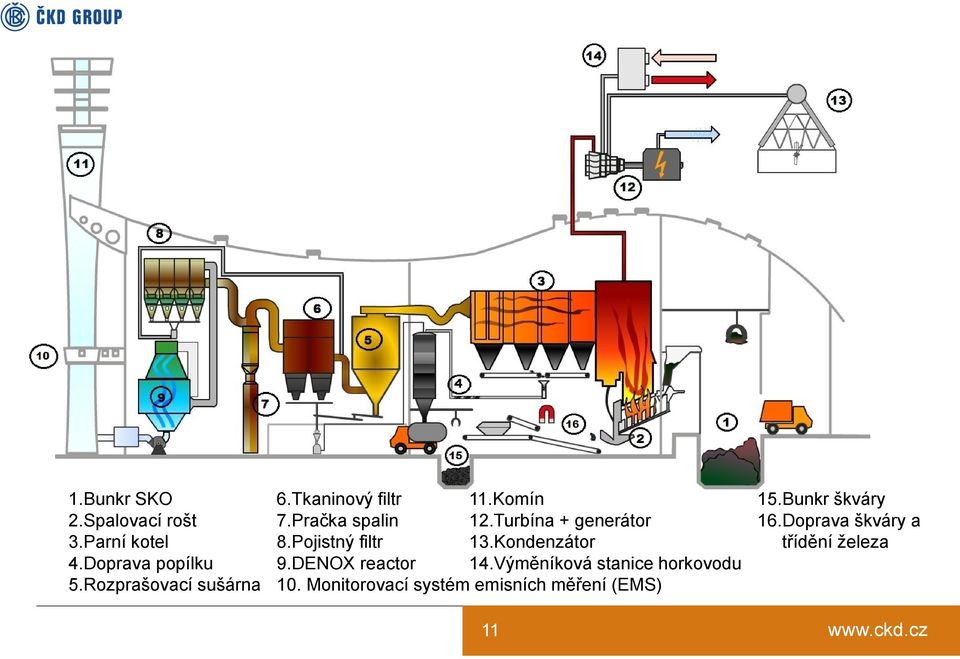

11 1.Bunkr SKO 2.Spalovací rošt 3.Parní kotel 4.Doprava popílku 5.Rozprašovací sušárna 6.Tkaninový filtr 11.Komín 7.Pračka spalin 12.Turbína + generátor 8.Pojistný filtr 13.Kondenzátor 9.DENOX reactor 14.Výměníková stanice horkovodu 10. Monitorovací systém emisních měření (EMS) Bunkr škváry 16.Doprava škváry a třídění železa

Turbína + generátor 8.Pojistný filtr 13.Kondenzátor 9.DENOX reactor 14.

12 3D MODEL CELÉHO ZAŘÍZENÍ 12

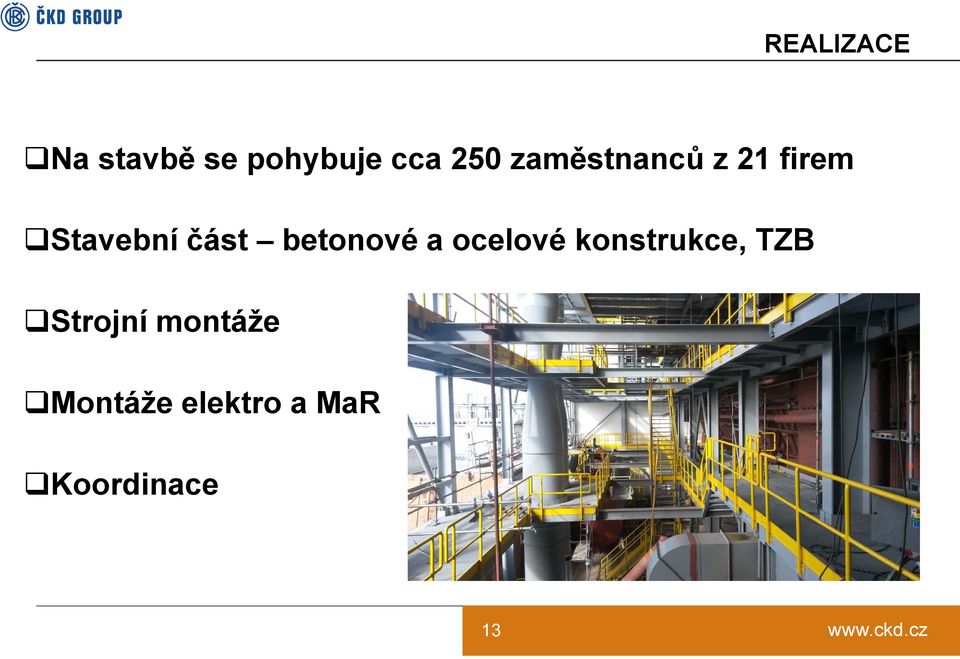

13 REALIZACE Na stavbě se pohybuje cca 250 zaměstnanců z21firem Stavební část betonové a ocelové konstrukce, TZB Strojní montáže Montáže elektro a MaR Koordinace 13

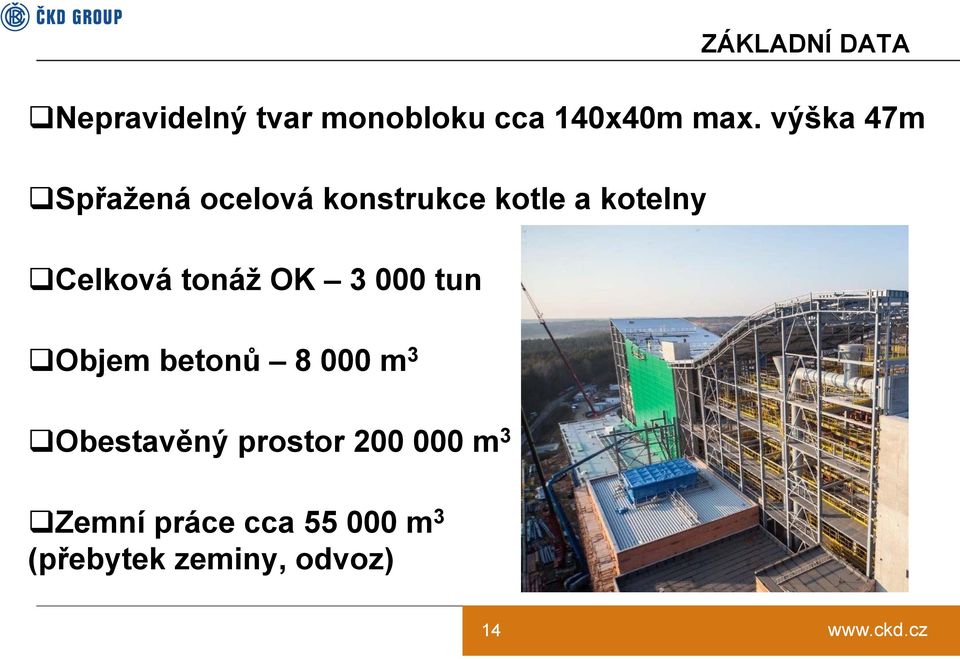

14 ZÁKLADNÍ DATA Nepravidelný tvar monobloku cca 140x40m max. výška 47m Spřažená ocelová konstrukce kotle a kotelny Celková tonáž OK tun Objem betonů m 3 Obestavěný prostor m 3 Zemní práce cca m 3 (přebytek zeminy, odvoz) 14

tonáž OK 3 000 tun Objem betonů 8 000 m 3 Obestavěný prostor

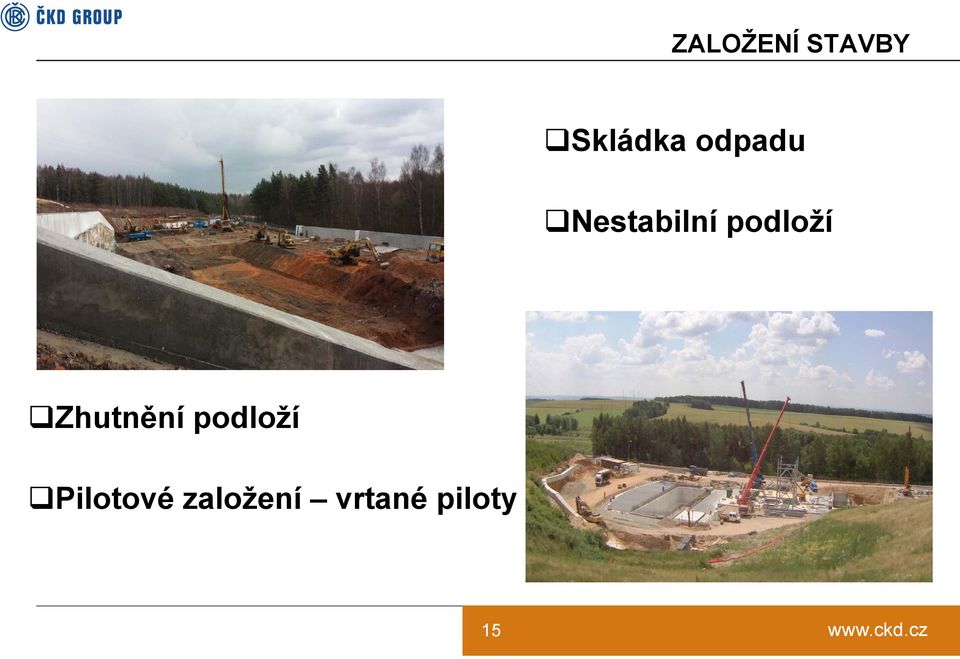

15 ZALOŽENÍ STAVBY Skládka odpadu Nestabilní podloží Zhutnění podloží Pilotové založení vrtané piloty 15

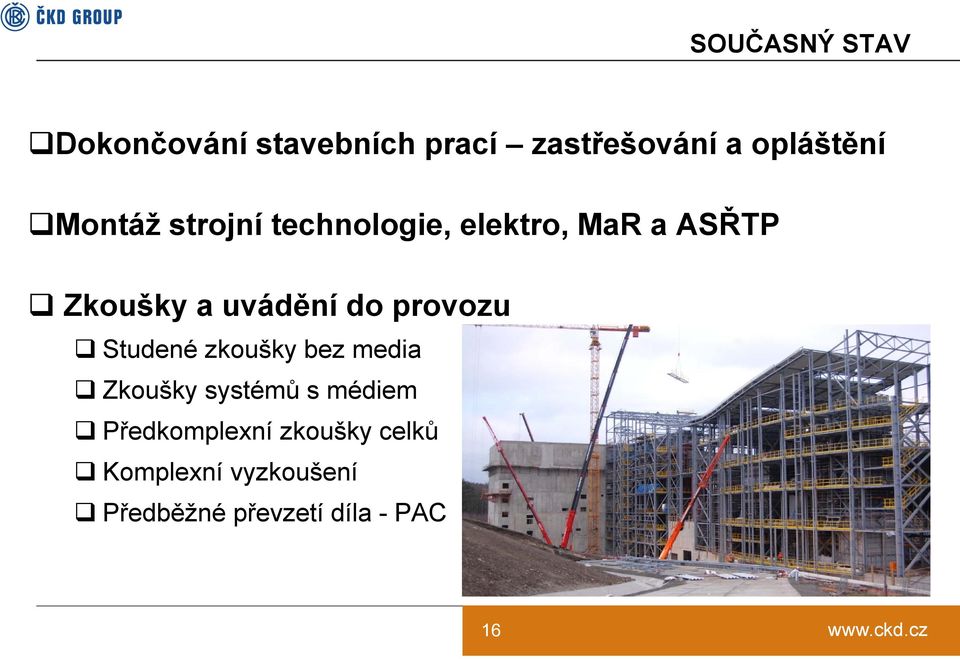

16 SOUČASNÝ STAV Dokončování stavebních prací zastřešování a opláštění Montáž strojní technologie, elektro, MaR a ASŘTP Zkoušky a uvádění do provozu Studené zkoušky bez media Zkoušky systémů s médiem Předkomplexní zkoušky celků Komplexní vyzkoušení Předběžné převzetí díla - PAC 16

provozu Studené zkoušky bez media Zkoušky systémů s médiem

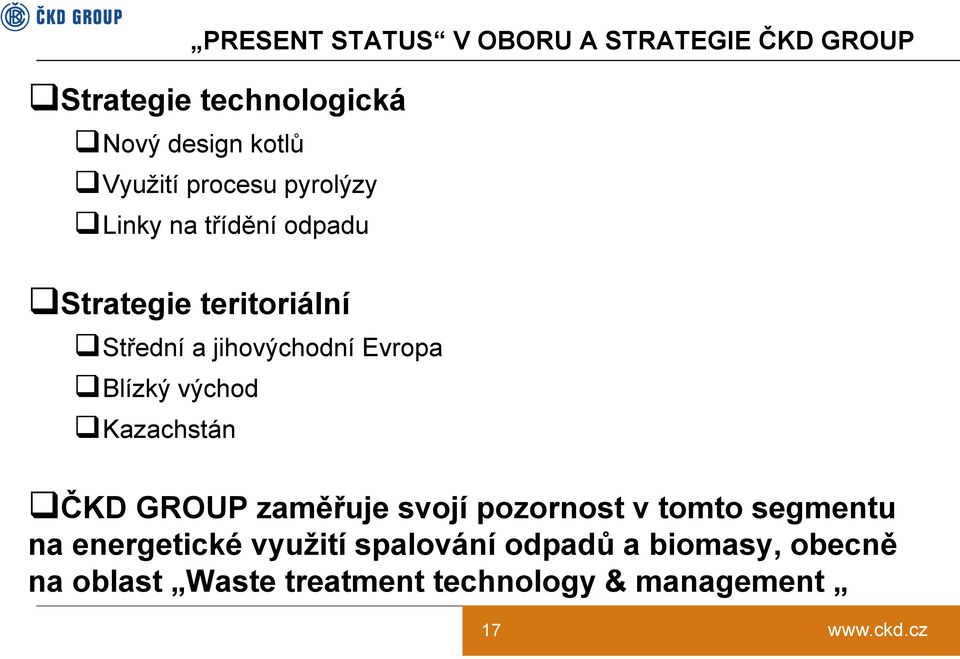

17 PRESENT STATUS V OBORU A STRATEGIE ČKD GROUP Strategie technologická Nový design kotlů Využití procesu pyrolýzy Linky na třídění odpadu Strategie teritoriální Střední a jihovýchodní Evropa Blízký východ Kazachstán ČKD GROUP zaměřuje svojí pozornost v tomto segmentu na energetické využití spalování odpadů a biomasy, obecně na oblast Waste treatment technology & management 17

jihovýchodní Evropa Blízký východ Kazachstán ČKD GROUP zaměřuje svojí pozornost v tomto

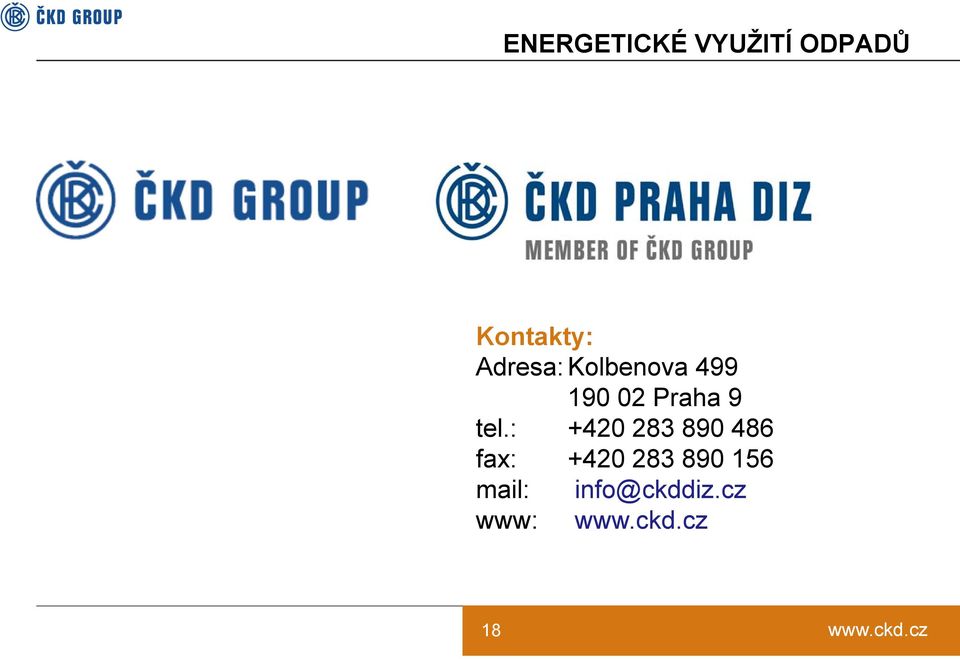

18 ENERGETICKÉ VYUŽITÍ ODPADŮ Kontakty: Adresa: Kolbenova Praha 9 tel.: fax: mail: info@ckddiz.cz www: 18
