Jílové u Děčína. Zámek. Dřevěná konstrukce krovu. Průzkum napadení konstrukcí hmyzem a houbami. AK Stránský, ing.arch. Vlastinmil Stránský

Transkript

1 Jílové u Děčína Zámek Dřevěná konstrukce krovu Průzkum napadení konstrukcí hmyzem a houbami Objednatel : Zpracoval : AK Stránský, ing.arch. Vlastinmil Stránský ing.pavel Šťastný,CSc CORESAN, Praha / Děčín Termín : 12/ stran textu 3 strany dokumentace poškození

2 Podklady : Vlastní průzkum, 12/ Popis objektu Budova je trojpodlažním renesančním zámkem, krov přestavěn v 19. století. Půdorys obdélný s vybíhajícím křídlem, střecha mansardová, hřeben sedla podél delší osy domu (západ východ). Střešní plášť tvořen plechovými šablonami (Alukryt) Zadání Zadáním je průzkum dřevěných konstrukcí krovu pro účely obnovy. Navržená sanace má eliminovat riziko napadení dřevěných konstrukcí biotickými činiteli při následných pracích, jakož i během dalšího užívání Popis krovu Krov budovy je dřevěný, konstrukce hambalková. Krokve a stojky hambalků (rozměr x210 mm) krovu stojí na konstrukci vazníků většího profilu (160x170 mm). Prvky krovu krokve jsou tvořeny řezanými profily 180x mm z jehličnatého dřeva (borovice, jedle), hraněnými, s ochrannými nátěry hnědé barvy. Není patrno, že by byl krov v minulosti opatřen protipožárním nástřikem. Pozednice (rozměr 160x170mm) leží na vnějším líci zdiva. Pozednice byly pro průzkum zpřístupněny vyčištěním násypů a rumu, ze tří stran volné. Mansardová část krovu kryje vestavěné 3.NP. Krokve nesou krytinu, zatímco obklad, tvořící vnější obvod místností, je nesen ramenáty. Obklad je tvořen cementotřískovými deskami (měkké desky, předchůdce heraklitu) s omítkou na vnitřním líci do místností. Dutiny mezi krtinou (krokvemi) a ramenáty s vnitřním obkladem je většinou volná, někdy je zasypaná taškami a stavebním rumem Provedení průzkumu Průzkum konstrukce krovu stavby byl proveden pouze ze strany podkroví. Jednotlivé trámy krokve, námětky a pozednice - byly penetroskopicky testovány z hlediska napadení povrchu (vpichem, destruktivní sondou do prvku), zejména napadení dřevokazným hmyzem, a poklepem kladívkem sledována odezva dutost či plnost profilů z hlediska napadení dřevokaznou houbou trámovkou. Průzkum krokví a ramenátů 3.NP nemohl být proveden, neboť dutina je příliš subtilní a částečně zasypaná. Krokve krovu nebyly prohlédnuty z vnější strany, neboť ta je kryta krytinou. Výsledky průzkumu mohou být doplněny o další poškozené prvky, zejména krokve, po sejmutí krytiny střechy. 2. Výsledky průzkumu Napadení žádné z dřevěných částí stavby není v takovém stavu, že by hrozilo akutní nebezpečí ohrožení osob destrukcí části stavby. Nalezené projevy napadení dřevokazným hmyzem a houbou jsou málo rozsáhlé, a znamenají pouze nutnost lokálních výměn malé části dřevěné konstrukce. Výsledky průzkumu jsou zaneseny v grafické části (poškozené profily vyznačeny barevně) a v příloze na fotografiích a jejich popisu. 2

3 2.1. Napadení dřevokazným hmyzem Napadení dřevokazným hmyzem je velmi řídké, jen na některých prvcích krovu. Napadeny jsou hlavně části, které byly v kontaktu s vlhkostí. Napadení hmyzem je často ve zhlavích krokví, zcela rozrušených prvků je méně (pozednice, konstrukce stropu). Napadení je způsobeno zejména červotočivými - Anobidae. Nehraněné dřevo bylo infikováno již před zabudováním korovníkovitými, Bostrychidae. Napadení je staršího data, nejsou patrny stopy požerek z nedávné doby (světlé kopičky požerků nenalezeny), v odebraných vzorcích nedohledány larvy. Upozorňuji, že dřevokazný hmyz zanáší do dřeva zárodky dřevokazných hub, které mohou v případě zavlhčení vyklíčit a rozrůst se v dutině. Je třeba upozornit na případné nebezpečí při zvlhčení této části konstrukce (např. mokrým procesem výstavby, zatečením při výměně krytiny). Hrozí nebezpečí iniciace napadení dřevokaznou houbou zvláště ve zhlavích. Takové napadení by mohlo být i nepozorovatelné až do okamžiku destrukce části konstrukce Napadení dřevokaznou houbou Ve stavbě byly nalezeny prvky, napadené dřevokaznou houbou. Identifikovaným organismem, který je příčinou poškození dřevěných prvků, je Pornatka Vaillantova, Fibroporia vaillanti (DC ec Fr.). Dle literatury napadá tato houba vlhké dřevo stropních konstrukcí. Podmínky růstu : Hodnoty minimální optimální maximální Vlhkost % hm Teplota C ph 2,8 3,8-6 7,6 Průzkumem nebylo nalezeno žádné ložisko napadení dřevomorkou domácí (Serpula Lacrymans, Wulf. in Jacq.:Fr. Schroet.), houbou, schopnou prorůstat zdivem. Nalezená napadení proto nepřekračují oblast podkroví Výčet poškození prvků krovu V následujících tabulkách je zachycen výčet poškozených prvků a rozsah poškození. Další poškození, z prostoru půdy nezjevné, může být shledáno po odstrojení krytiny. Hambalky Na žádném z hambalků není nalezeno napadení dřevokazným hmyzem ani houbou. Stojky hambalků (celkem 14) jsou v pořádku, včetně pat a spojů s pásky. Pásky mezi hambalky a stojkami jsou v pořádku, napadení neshledáno. 3

4 Krokve na jižní straně krovu Prvek Popis napadení Délka výměny Stav pozednice Zhlaví vazného tr. Jih 1.krokev V pořádku --- V pořádku V pořádku Jih 2.krokev V pořádku --- V pořádku V pořádku Jih 3.krokev V pořádku --- V pořádku V pořádku Jih 4.krokev V pořádku --- V pořádku V pořádku Jih 5.krokev V pořádku --- V pořádku V pořádku Jih 6.krokev V pořádku --- V pořádku V pořádku Jih 7.krokev V pořádku --- V pořádku V pořádku Jih 8.krokev V pořádku --- V pořádku V pořádku Jih 9.krokev V pořádku --- V pořádku V pořádku Jih 10.krokev V pořádku --- V pořádku V pořádku Jih 11.krokev V pořádku --- V pořádku V pořádku Jih 12.krokev V pořádku --- V pořádku V pořádku Jih 13.krokev Zhlaví, houba 0,8 m V pořádku V pořádku Jih 14.krokev V pořádku 1,0 m V pořádku houba Jih 15.krokev Zhlaví, houba 1,2 m V pořádku houba Jih 16.krokev V pořádku --- V pořádku V pořádku Jih 17.krokev V pořádku --- V pořádku V pořádku Jih 18.krokev V pořádku --- V pořádku V pořádku Jih 19.krokev V pořádku --- V pořádku V pořádku Jih 20.krokev V pořádku --- V pořádku V pořádku Jih 21.krokev V pořádku --- V pořádku V pořádku Jih 22.krokev V pořádku --- V pořádku V pořádku Jih 23.krokev V pořádku --- V pořádku V pořádku Jih 24.krokev V pořádku --- V pořádku V pořádku Pozn. Číslováno od východního průčelí Krokve na severní straně krovu Prvek Popis napadení Délka výměny Stav pozednice Zhlaví vazného tr. sever 1.krokev V pořádku --- V pořádku V pořádku sever 2.krokev V pořádku --- V pořádku V pořádku sever 3.krokev V pořádku --- V pořádku V pořádku sever 4.krokev V pořádku --- V pořádku V pořádku sever 5.krokev V pořádku --- V pořádku V pořádku sever 6.krokev V pořádku --- V pořádku V pořádku sever 7.krokev V pořádku --- V pořádku V pořádku sever 8.krokev V pořádku --- V pořádku V pořádku sever 9.krokev V pořádku --- V pořádku V pořádku sever 10.krokev V pořádku --- V pořádku V pořádku sever 11.krokev V pořádku --- V pořádku V pořádku sever 12.krokev V pořádku 1,1 m V pořádku Houba, hmyz sever 13.krokev V pořádku --- V pořádku V pořádku sever 20.krokev V pořádku --- V pořádku V pořádku sever 21.krokev V pořádku --- V pořádku V pořádku sever 22.krokev V pořádku --- V pořádku V pořádku sever 23.krokev V pořádku --- V pořádku V pořádku sever 24.krokev V pořádku --- V pořádku V pořádku Pozn. Číslováno od východního průčelí 4

5 Krokve na východní straně krovu Prvek Popis napadení Délka výměny Stav pozednice Zhlaví vazného tr. Východ 1.krokev V pořádku --- V pořádku V pořádku Východ 2.krokev V pořádku --- V pořádku V pořádku Východ 3.krokev V pořádku --- V pořádku V pořádku Východ 4.krokev V pořádku --- V pořádku V pořádku Východ 5.krokev V pořádku --- V pořádku V pořádku Východ 6.krokev V pořádku --- V pořádku V pořádku Východ 7.krokev V pořádku --- V pořádku V pořádku Východ 8.krokev V pořádku --- V pořádku V pořádku Východ 9.krokev V pořádku --- V pořádku V pořádku Východ 10.krokev V pořádku --- V pořádku V pořádku Východ 11.krokev V pořádku --- V pořádku V pořádku Pozn. Číslováno od severního průčelí Krokve na západní straně krovu Prvek Popis napadení Délka výměny Stav pozednice Zhlaví vazného tr. Západ 1.krokev V pořádku --- V pořádku V pořádku Západ 2.krokev V pořádku --- V pořádku V pořádku Západ 3.krokev V pořádku --- V pořádku V pořádku Západ 4.krokev V pořádku --- V pořádku V pořádku Západ 5.krokev V pořádku --- V pořádku V pořádku Západ 6.krokev V pořádku --- V pořádku V pořádku Západ 7.krokev V pořádku --- V pořádku V pořádku Západ 8.krokev V pořádku --- V pořádku V pořádku Západ 9.krokev V pořádku --- V pořádku V pořádku Západ 10.krokev V pořádku --- V pořádku V pořádku Západ 11.krokev V pořádku --- V pořádku V pořádku Pozn. Číslováno od severního průčelí 2.4. Závěry z průzkumu Napadení dřevokazným hmyzem a houbami je lokální, jedno místo na severním průčelí a jedna lokalita při vstupu do krovu jižního křídla. Napadení krokví i vazných trámů je identifikováno jen ve zhlavích, není však možné vyloučit i napadení pod krytinou. 5

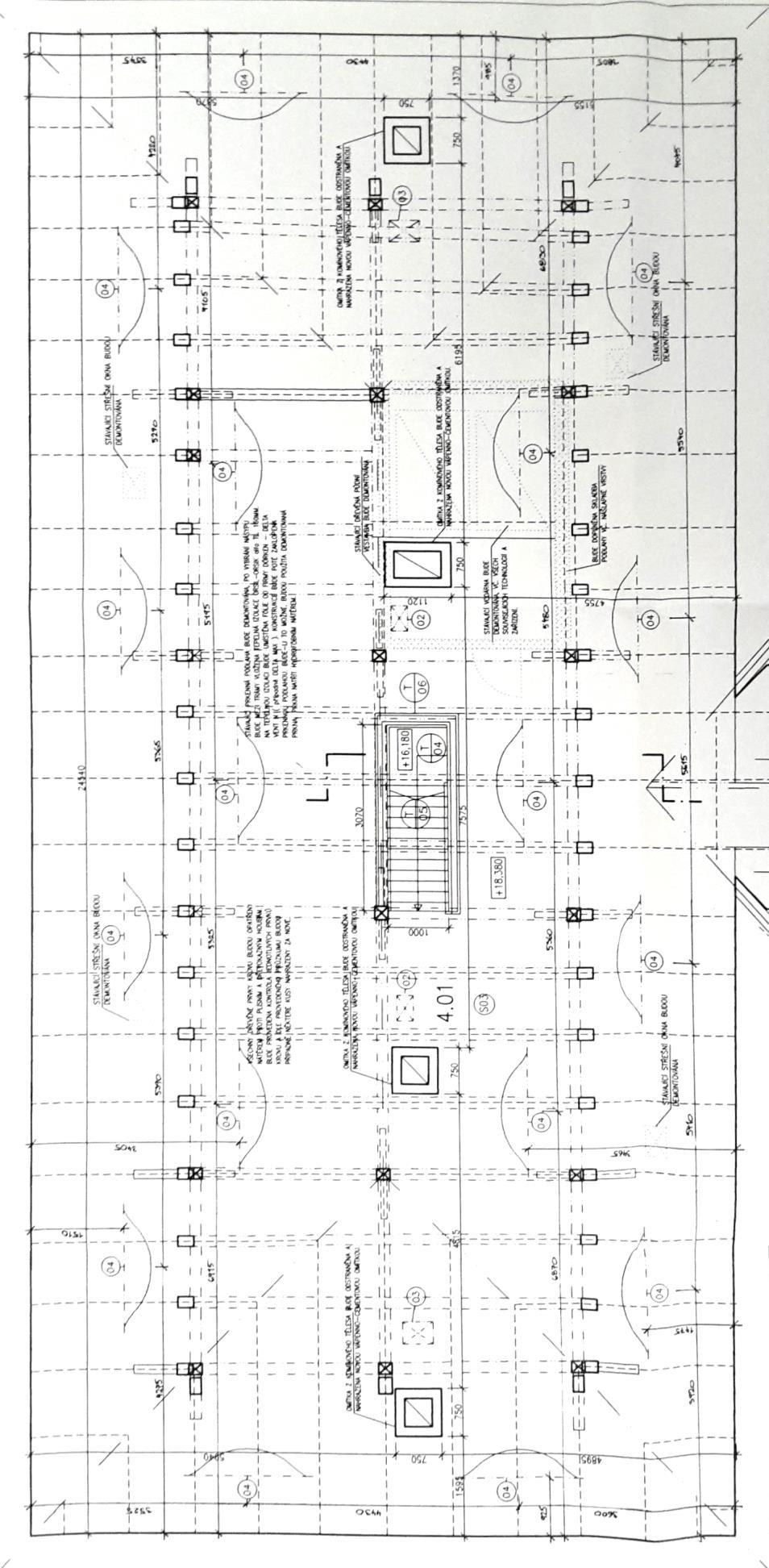

6 2.5. Zákres výsledku průzkumu poškozené části krovu JIH Vysvětlivky: XX krokve (číslování do západního průčelí) pozednice destruovaná zhlaví krokví a vazných trámů 6

7 3. Návrh sanace krovu 3.1. Doporučený postup sanace krovu Odstranění dřevěných částí, napadených dřevokaznou houbou a dřevokazným hmyzem Impregnace řezné plochy ponechaného dřeva preventivním insekticidním prostředkem pro třídu ohrožení 2. Impregnace veškerého nového dřeva prostředkem na bórové bázi pro třídu ohrožení 2 (viz níže). Impregnace se provede předem, po tesařské úpravě se pouze ošetří řezy a zámky prvku. Doplnění prvků krovu vysušeným dřevem, impregnovaným preventivním prostředkem. Postupná demontáž krytiny v pásech, aby bylo možno ověřit stav horního líce krokví a námětků. Odstranění dřevěných částí krokví, napadených dřevokaznou houbou a dřevokazným hmyzem při jejich identifikaci Impregnace veškerého nového dřeva prostředkem na bórové bázi pro třídu ohrožení 2 (viz níže). Impregnace se provede předem, po tesařské úpravě se pouze ošetří řezy a zámky prvku. Doplnění krokví vysušeným dřevem, impregnovaným preventivním prostředkem. Za výše uvedených podmínek lze provést zakrytí krovu novou krytinou a zateplení podkroví bytů a nebytových prostor Odstranění poškozených částí krovu Hmyzem a houbou silně napadené prvky (zhlaví vazných trámů, zhlaví krokví), případně prvky, jejichž profil byl biotickými škůdci příliš oslaben, je třeba vyměnit za nové. Na schématu a v tabulce se uvádějí prvky, u kterých je třeba počítat s výměnou. Viz příloha Impregnace řezných ploch stávajícího dřeva Ponechané dřevo, které bude shledáno pevným, bude na řezné ploše napuštěno likvidačním fungicidním prostředkem na bázi kvarterní amoniové soli. Dřevo bude nejprve zbaveno mechanicky bílých povlaků na povrchu, poté napuštěno nátěrem či nástřikem fungicidu ve výrobcem doporučeném ředění. Prostředek musí být vhodný pro třídu ohrožení 3. Doporučený materiál : BOCHEMIT QB. 7

8 3.4. mpregnace čerstvého dřeva Čerstvé dřevo (případně suché dřevo), které se osadí na místo vyměněných napadených dřevěných prvků, bude preventivně ošetřeno napouštěním vodným roztokem fungicidní směsi na bázi bórových solí (kyselina boritá + borax). Účinnost těchto fungicidů je sice nižší, dlouhodobý efekt ochrany lepší. Pro kontrolu provádění je vhodnější použít zbarvený (zeleně, hnědě) prostředek. Prostředek musí být vhodný pro třídu ohrožení 2. Doporučený materiál : Pragokor Boronit, Pregnolit D, Lignofix E Profi, atd. V Děčíně dne Pavel Šťastný 8

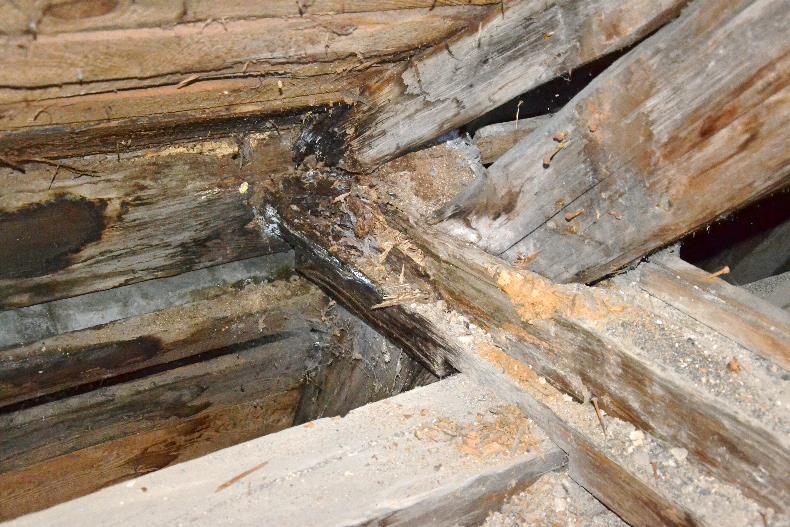

9 Dokumentace poškozených míst krovu a souvisejících konstrukcí Označení Jih vazný trám prvek původce hloubka poškození 15. vazný trám od východu, jižní část krovu pórnatka Celý profil Hloubkově napaden, ztráta soudržnosti, neaktivní napadení řešení Amputace 1,2 m, protéza, námětek vyměnit (lehce chycen) Označení Jih 13. krokev prvek původce hloubka poškození 13. od východu, jižní zhlaví pórnatka Celý profil Celkový rozpad, neaktivní napadení řešení Amputace 0,8 m, protéza. Námětek vyměnit Označení Sever 12. krokev Prvek Původce Hloubka Poškození 12.krokev od východu, severní zhlaví Dřevokazný hmyz, hnědá hniloba Celý profil Celkový rozpad krokve, zhlaví krokve 0,5 m Řešení Odříznutí, 0,5 m protéza 9

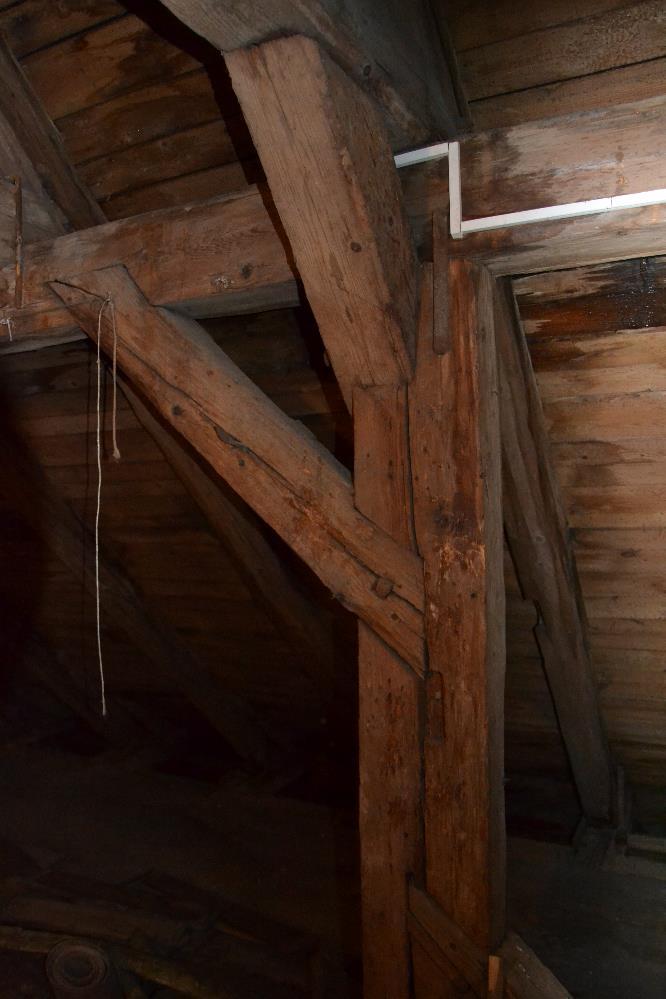

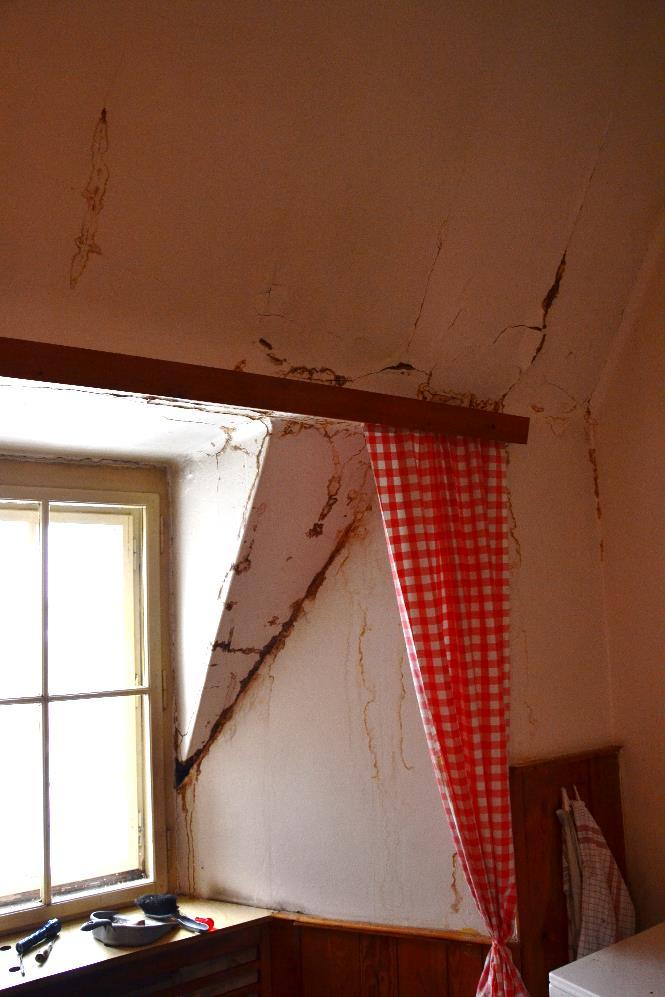

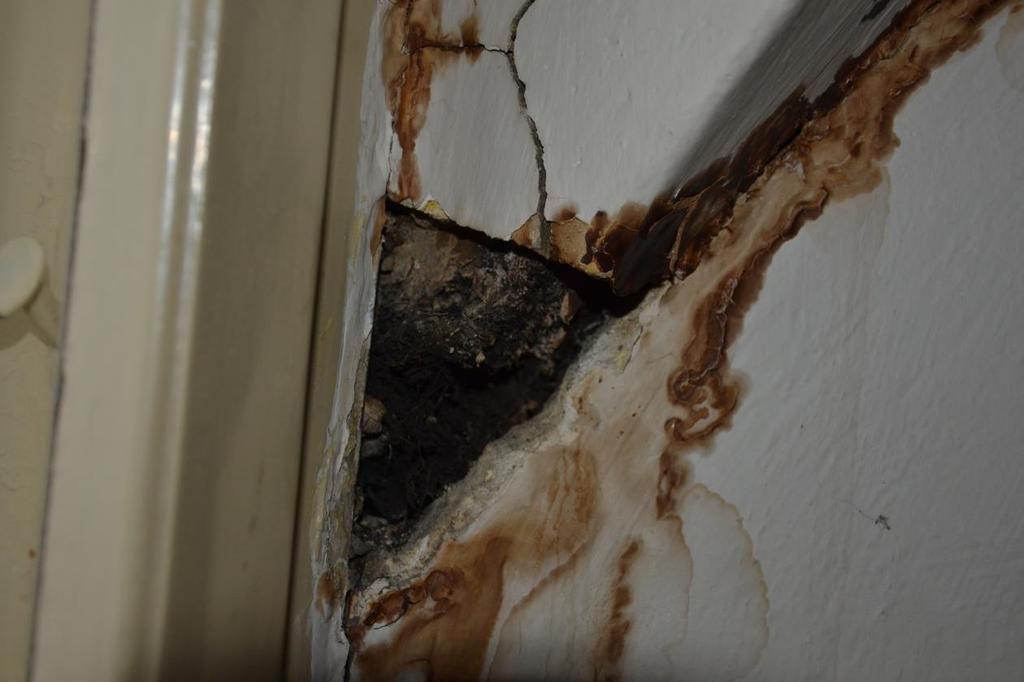

10 Stojka hambálku, nese podélnou stolici Pohled na vnitřní bednění mansardy Detail omítky na izolačních deskách v interiéru bytu. Hnědé zbarvení kolem průsaků pochází z dehtového nátěru, nesignalizuje rozpad dřeva ani napadení. 10

11 Řez konstrukcí krovu mansardové střechy. Detail ramenátů se vnitřním obkladem (bedněním) a dutinou mezi obkladem v interiéru a bedněním pod krytinou. 11
