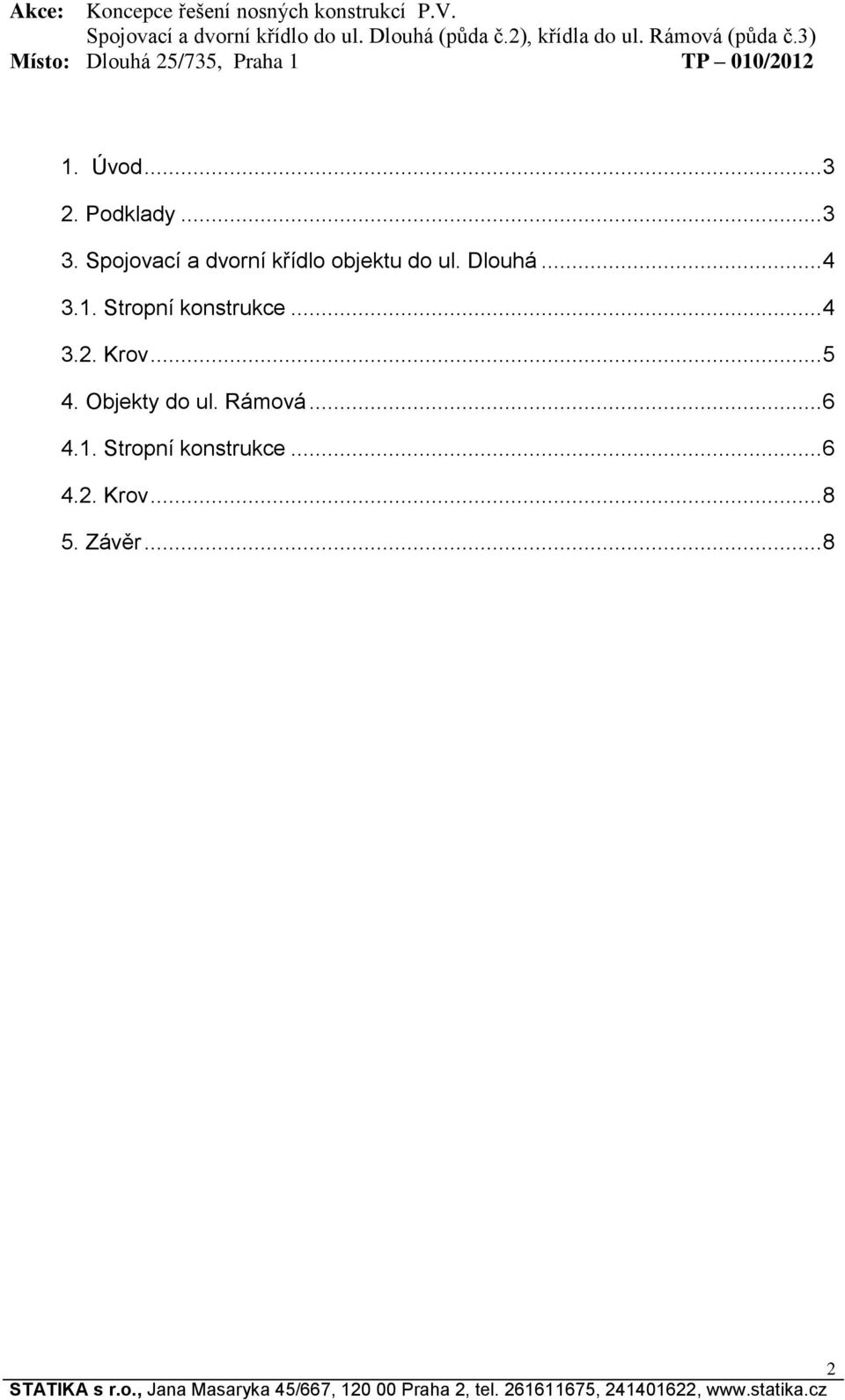

1 1. Úvod Podklady Spojovací a dvorní křídlo objektu do ul. Dlouhá Stropní konstrukce Krov Objekty do ul. Rámová Stropní konstrukce Krov Závěr...8 2

2 1. Úvod Předmětem Statické části PD v úrovni studie je koncepce statického návrhu řešení nosných konstrukcí krovu a stropu pod půdou za účelem vybudování půdních bytů ve stávajících půdních prostorách objektu Dlouhá 25, Praha 1. Vybudování jednoho půdního bytů je navrženo ve spojovacím a dvorním křídle objektu do ul. Dlouhá. Další tři půdní byty jsou navrženy v půdních prostorách objektů do ulice Rámová. Koncepční řešení vestavby půdních bytů v uličním křídle objektu do ul. Dlouhá není součásti tohoto návrhu řešení, je řešeno samostatně. Odpovědný zástupce zpracovatele statické části PD, Ing. Císař CSc. je autorizovaným inženýrem v oboru statika a dynamika staveb, zapsaným u ČKAIT pod pořadovým číslem Podklady Podkladem k vypracování byl: 1/ Stavebně technický a mykologický průzkum stropu pod půdou a krovu zpracovatel Diagnostika staveb Ing. Dostál, Ing. Potužák z 08/ / Zaměření skutečného stavu krovu 3/ Částečná archivní dokumentace k objektu z různých období ( s datování r. 1887, r a z r.1976). 4/ Vizuální prohlídka stavu v dotčených částí půdních prostor a v některých případech i v prostorách bytů pod půdou byla provedená dne statikem Ing. Ejubovič, STATIKA s.r.o. Fotodokumentace stavu při prohlídce bude archivována v digitální formě u zpracovatele. 5/ Architektonicko-stavební část PD v úrovni studie v rozpracovanosti zpracovatel Ing. Arch.Šabart a Ing. Arch.Chvojka, včetně zápisů z předběžných projednání studie s dotčenými orgány státní správy. 3

3 3. Spojovací a dvorní křídlo objektu do ul. Dlouhá-PV č Stropní konstrukce V spojovacím a dvorním křídle objektu do ul. Dlouhá je navržen jeden půdní byt. Přístupný bude po stávající pavlači na straně vnitřního dvorku. Stropní konstrukci pavlače tvoří plochá cihelná klenba do čelního ocelového nosiče. Tato stropní konstrukce je bez poruch a nebude vyžadovat další úpravy. Štítová stěna podél pavlače je porušená trhlinami. Jde pravděpodobně o poruchy štítového zdiva tl. 150mm mezi zděnými pilíři do kterých jsou uloženy vaznice krovu uliční části objektu. Návrh sanace bude součástí dalšího stupně PD. V půdním prostoru spojovacího křídla u pavlače byly už v minulosti prováděné úpravy. Pravděpodobně při sloučení zastřešení pavlače a spojovacího křídla zde byli vyřezané krajní krokve a vaznice byla ukončena na vyzděném pilíři. Proto předpokládáme, že zde probíhají prvky krovu a stropu, které jsou ve zbytku spojovacího křídla (pozednice, vazný trám, podélný vazák a krátčata). Příčka oddělující půdní prostor, se vyzděným pilířem, je porušená trhlinou, která je zapříčiněna nadměrným průhybem konstrukce pod příčkou. V rámci dalšího stupně je zde zapotřebí provést sondy pod příčkou a do konstrukce podlah a podle skutečného stavu upravit navržený způsob řešení. V celém dotčeném půdním prostoru je navrženo odebrat stávající vrstvy podlah až na čistý horní záklop. Podle podkladu 1/ je stav stávajících stropních trámů, podlahových a rákosových, dobrý, bez známek napadení dřevokaznými škůdci. Lokálně, pod úžlabími, bylo zjištěno povrchové napadení horního záklopu. V místech poškozeného záklopu doporučujeme provést jeho náhradu a kontrolu stavu stávajících trámů. Pro vynesení nových podlah půdního bytu ve spojovacím křídle je navrženo u líců vazných trámů vložit nové ocelové nosníky a to v úrovni pod podélným vazným trámem s krátčaty, dle možnosti pod pozednice. Zároveň musí ocelové stropnice být umístěné min 20mm nad horní záklop. Ke kolizi se stávajícími prvky krovu (s pozednicí) může dojít v místě uložení do obvodové stěny do dvora bude řešeno v dalším stupni PD. Na ocel. nosníky budou uloženy dřevěná nosná konstrukce z prof. 80/180á 0,6m pobitá 2x deskami Cetris. Úroveň nové podlahy bude cca v úrovni stávajících vazných trámů, o jeden schod. stupeň výš než v navazující části bytu ve dvorním křídle. Stávající podlahové trámy budou nadále vynášet jen horní záklop a vrstvy izolací. Stávající podhledové (rákosové) trámy budou i nadále vynášet spodní záklop a původní omítky. Pro vynesení nových podlah půdního bytu ve dvorním křídle bude využito stávajících podlahových trámů. Stávající vrstvy podlah budou v celosti nahrazeny novými, lehčími, 4

4 provedenými na stávající horní záklop (vyrovnávací Liapor podsypů pod 2x desky Cetris, izolace, nášlapní vrstvy). Úroveň nové podlahy bude cca ve stávající úrovni anebo níž. Stávající podlahové trámy v kratším traktu vyhoví bez dalších úprav. Podlahové trámy v delším traktu bude v nezbytném rozsahu zapotřebí zesílit ocelovými příložkami, jednostrannými a oboustrannými. Zesíleny budou stávající trámy pod sloupy krovu, pod příčkami a pod vřetenem nového schodiště na galerii. Stávající podhledové (rákosové) trámy budou i nadále vynášet spodní záklop a původní omítky. V prostorách pod navrhovanými půdními byty statik pro nepřístupnost nebyl. V rámci dalšího stupně PD doporučujeme zpřístupnit dotčené prostory k prohlídce stavu statikem Krov Konstrukce zastřešení pavlače zůstane zachovaná. Bude zapotřebí zkontrolovat stav ocelových konzol v uložení, obnovit antikorozivní nátěry a podle potřeby vyměnit krytinu. Střešní krytina v prostoru půdních bytů bude v celosti provedena nově. V současné době je navrženo provést opláštění včetně izolačních vrstev nad stávající střešní rovinou. Výškové vyrovnání vzhledem ke stávajícím úrovním žlabů a okapů se provede změnou sklonu námětků. Všechny nosné dřevěné prvky krovu, ponechané v interiéru bude nutné chránit protipožárně nátěry. Při budování půdního bytu nedojde k žádným zásahům do stávající konstrukce krovu. Všechny nové střešní vikýře a střešní okna budou provedeny mezi krokvemi, nedojde k vyřezávání krokví. Všechny prvky krovu budou v celosti zachovány. Podle podkladu 1/ je stav stávajících prvků krovu v dotčeném prostoru celkově dobrý. Rozsah poškození je malý. Nahradit bude zapotřebí jedno krátče (první za příčkou u vstupu do půdy spojovacího křídla). Ostatní spodní prvky krovu (pozednice a krátčata) jsou napadená jen povrchově a budou sanovány. V rámci půdní vestavby bude zapotřebí zesílit dva střední vazné trámy ve spojovacím křídle. Zesílení je navrženo oboustrannými dřevěnými příložkami, v rozsahu ze štítové stěny až po podélný vazák. Pro vynesení sloupů krovu v dvorním křídle byly už v minulosti prováděné úpravy. Pravděpodobně dodatečně došlo k podepření krovu v úrovni pod hambalky přídavným vložením vaznic s pásky. V otevřené sondě u jednoho ze sloupků jsou patrné dva trámy kladené na sobě. Sloupky jsou dále pravděpodobně uloženy na trámy přes průběžný práh. Stropní trámy pod sloupy je v rámci půdní vestavby navrženo zesílit oboustrannými 5

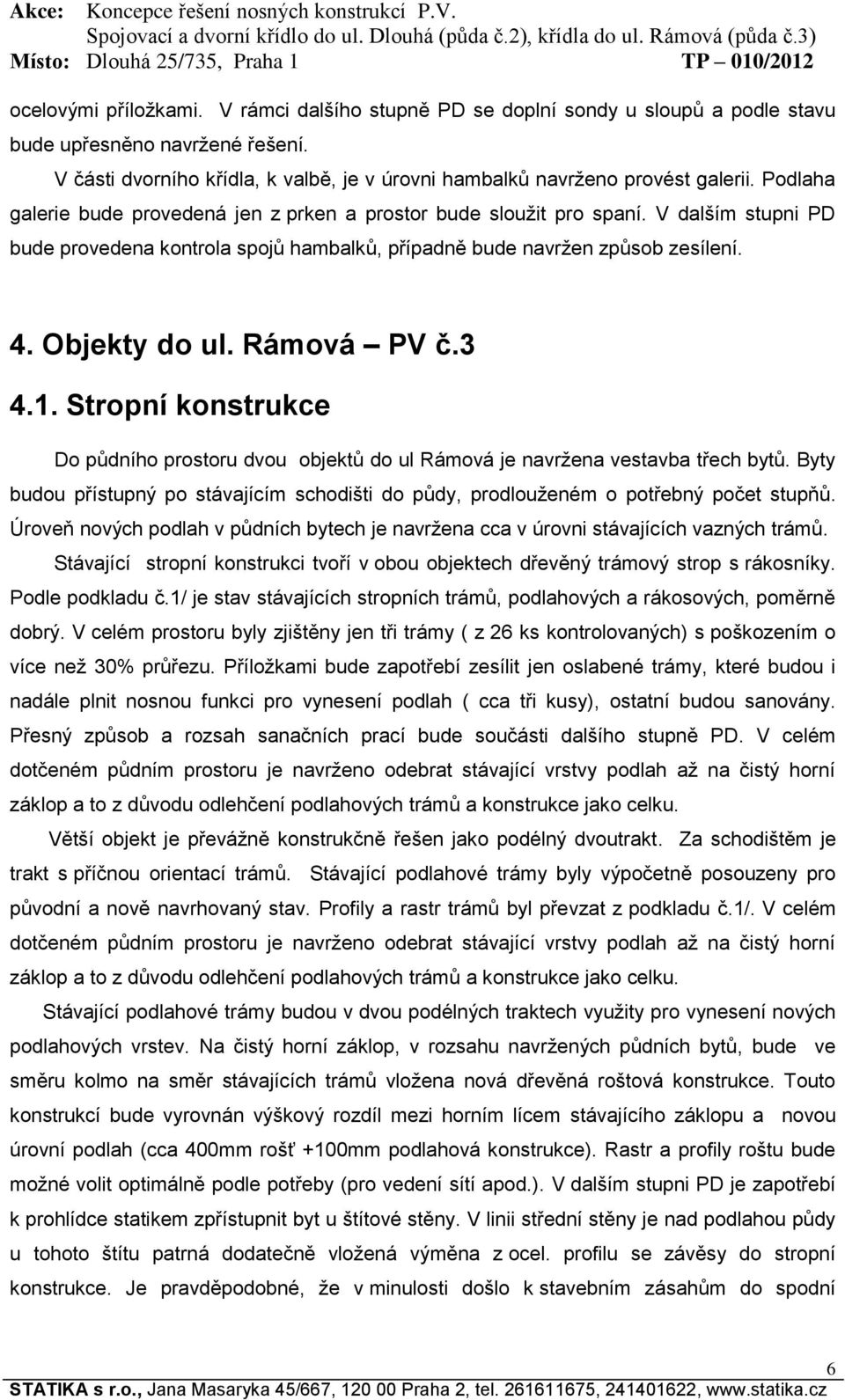

5 ocelovými příložkami. V rámci dalšího stupně PD se doplní sondy u sloupů a podle stavu bude upřesněno navržené řešení. V části dvorního křídla, k valbě, je v úrovni hambalků navrženo provést galerii. Podlaha galerie bude provedená jen z prken a prostor bude sloužit pro spaní. V dalším stupni PD bude provedena kontrola spojů hambalků, případně bude navržen způsob zesílení. 4. Objekty do ul. Rámová PV č Stropní konstrukce Do půdního prostoru dvou objektů do ul Rámová je navržena vestavba třech bytů. Byty budou přístupný po stávajícím schodišti do půdy, prodlouženém o potřebný počet stupňů. Úroveň nových podlah v půdních bytech je navržena cca v úrovni stávajících vazných trámů. Stávající stropní konstrukci tvoří v obou objektech dřevěný trámový strop s rákosníky. Podle podkladu č.1/ je stav stávajících stropních trámů, podlahových a rákosových, poměrně dobrý. V celém prostoru byly zjištěny jen tři trámy ( z 26 ks kontrolovaných) s poškozením o více než 30% průřezu. Příložkami bude zapotřebí zesílit jen oslabené trámy, které budou i nadále plnit nosnou funkci pro vynesení podlah ( cca tři kusy), ostatní budou sanovány. Přesný způsob a rozsah sanačních prací bude součásti dalšího stupně PD. V celém dotčeném půdním prostoru je navrženo odebrat stávající vrstvy podlah až na čistý horní záklop a to z důvodu odlehčení podlahových trámů a konstrukce jako celku. Větší objekt je převážně konstrukčně řešen jako podélný dvoutrakt. Za schodištěm je trakt s příčnou orientací trámů. Stávající podlahové trámy byly výpočetně posouzeny pro původní a nově navrhovaný stav. Profily a rastr trámů byl převzat z podkladu č.1/. V celém dotčeném půdním prostoru je navrženo odebrat stávající vrstvy podlah až na čistý horní záklop a to z důvodu odlehčení podlahových trámů a konstrukce jako celku. Stávající podlahové trámy budou v dvou podélných traktech využity pro vynesení nových podlahových vrstev. Na čistý horní záklop, v rozsahu navržených půdních bytů, bude ve směru kolmo na směr stávajících trámů vložena nová dřevěná roštová konstrukce. Touto konstrukcí bude vyrovnán výškový rozdíl mezi horním lícem stávajícího záklopu a novou úrovní podlah (cca 400mm rošť +100mm podlahová konstrukce). Rastr a profily roštu bude možné volit optimálně podle potřeby (pro vedení sítí apod.). V dalším stupni PD je zapotřebí k prohlídce statikem zpřístupnit byt u štítové stěny. V linii střední stěny je nad podlahou půdy u tohoto štítu patrná dodatečně vložená výměna z ocel. profilu se závěsy do stropní konstrukce. Je pravděpodobné, že v minulosti došlo k stavebním zásahům do spodní 6

6 podélné nosné stěny. Skutečný stav je nutné ověřit jak zdola, tak i otevřením sondy do stropní konstrukce v rámci dalšího stupně PD. Ve zbytku půdorysu je úroveň stávajících podlah o dalších cca 0,4m níž (pod spodním lícem vazných trámů). Proto je zde navrženo vytvořit novou nosnou konstrukci podlah ukládanou na nosné stěny dozděné do potřebné výšky a na zesílené vazné trámy. Vazné trámy budou zesílené ocelovými příložkami. Menší z objektů je v posledním podlaží pod půdou řešen jako jednotrakt s pavlačovým traktem na straně dvorní fasády. V minulosti provedené úpravy, které měli snížit nadměrný průhyb velkorozponových stropních trámů, jsou konstrukčně chybné. Kolmo na trámy je vložen přídavný nosník uložený do štítových stěn. Pravděpodobně později došlo k vyvěšení tohoto nosníku pomocí tyčového táhla na horní hambalek v plné vazbě směrem k vnějšímu štítu. V současné době je patrná značná deformace hřebenu střechy. Oproti tomu nevykazují stropní omítky v prohlédnutých bytech pod půdou výraznější poruchy. Rákosové trámy jsou zřejmě zdola podepřené příčkami. Podle podkladu č.1/ je rozsah uhnití spodních prvků krovu (pozednice, krokve, krátčata a vazný trám ve zhlaví na straně do dvora) největší právě v blízkosti této přetížené plné vazby. Při opravách bude nutné provést opravu uhnilých prvků a navrácení plné vazby do původní polohy. Zároveň bude odstrojeno zavěšení stropní konstrukce do plné vazby krovu. V této části půdního prostoru nebude prováděna vestavba bytů. V celém rozsahu bude provedeno odebrání stávajících vrstev podlah až na čistý horní záklop. Nové podlahové vrstvy budou provedené lehké, jen z podsypu Liaporem pro vyrovnání záklopu a desek Cetris pro zajištění požární odolnosti stropní konstrukce. Půdní prostor bude do budoucna nevyužíván. Při požadavku do budoucna část nevyužívaných prostor využít jako obytné prostory by nejjednodušším řešením bylo vytvořit zdola novou podpůrnou podélnou konstrukci. Např. vložit ocelové rámy podél stávajících podélných příček cca uprostřed rozpětí, se sloupy uloženými na spodní nosné zdivo v 1.NP. V půdním prostoru menšího objektu bude půdní byt zasahovat až k první vnitřní plné vazbě. Zde je navrženo vytvořit novou nosnou konstrukci podlah půdního bytu z dřevěných trámků ukládaných na nově vložené ocelové stropnice. Ocel. stropnice budou podvlečené pod spodní hranu podélných vaznic. Vazné trámy je navrženo zesílit ocel. příložkami v délce mezi spodními vaznicemi. Alternativně lze dřevěné trámky pod podlahový záklop ukládat mezi zesílené vazné trámy v dotčených dvou vazbách. Zesílení vazných trámu by v tomto případě muselo být provedeno pomocí větších, průběžných ocelových příložek. Po osazení příložek by se podélné spodní vaznice znovu upnuli k zesíleným vazným trámům. Stávající podlahové trámy budou nadále vynášet jen horní záklop a vrstvy izolací.proto bude možné odstrojit stávající závěs. Stávající podhledové (rákosové) trámy budou i nadále vynášet spodní záklop a původní omítky. 7

7 4.2. Krov Střešní krytina v dotčeném prostoru nad oběma objekty bude v celosti provedena nově. V současné době je navrženo provést opláštění včetně izolačních vrstev nad stávající střešní rovinou. Výškové vyrovnání vzhledem ke stávajícím úrovním žlabů a okapů se provede změnou sklonu námětků. Všechny nosné dřevěné prvky krovu, ponechané v interiéru bude nutné chránit protipožárně nátěry. Při budování půdního bytu nedojde k destrukčním zásahům do stávající konstrukce krovu. Všechny nové střešní vikýře a střešní okna budou provedeny mezi krokvemi, nedojde k vyřezávání krokví. Všechny prvky krovu budou v celosti zachovány. Bude odstrojeno zavěšení stropní konstrukce v bočním křídle do plných vazeb krovu. Podle podkladu 1/ je stav stávajících prvků krovu v dotčeném prostoru poměrně dobrý. Poškozené jsou hlavně spodní prvky krovu v úžlabí do dvora a prvky krovu menšího objektu na straně obvodové stěny do dvora. Jde o místo, za kterým byly na původní pavlači situovaný WC. Stávající opláštění pavlače je zřejmě novější, prvky krovu mohli v minulosti tvořit zastřešení otevřené pavlače. Doporučujeme tyto prvky zkontrolovat v celém rozsahu v rámci dalšího stupně PD. Ostatní kontrolované prvky krovu jsou v dobrém stavu. V části většího objektu, ve dvou bytech ke štítu, je v úrovni hambalků navrženo provést galerie. Podlaha galerii bude provedená jen z prken a prostory budou sloužit pro spaní. Každá galerie bude přístupná jednoduchým dřevěným schodištěm. Řešení bude upřesněno v dalším stupni PD. Mezi bytová stěna i zde bude sádrokartonová. V rámci půdní vestavby bude zapotřebí zesílit většinu vazných trámů a to s ohledem na přitížení od galerií a příček a mezibytové stěny v liniích plných vazeb. Zesílení je navrženo oboustrannými ocelovými příložkami, v rozsahu mezi podélnými vaznými trámy. 5. Závěr Koncepční návrh řešení nosných konstrukcí krovu a stropu pod půdou je popsán v odstavci č.3 pro půdu č.2 Spojovací a dvorní křídlo objektu do ul. Dlouhá a v odstavci č.4 pro půdu č.3 Objekty do ul. Rámová. Navržené řešení je patrné i v půdorysných schématech ve výkresové části PD. 8

8 Při budování půdních bytů jsou absolutně minimalizovány destruktivní zásahy do stávajících konstrukcí krovu. Zajištění denního osvětlení půdních bytů je řešeno pomocí vikýřů a malých střešních oken, vždy mezi krokvemi, bez nutnosti jejích vyřezávání. Nové podlahové konstrukce jsou navržené lehké za použití pouze suchých technologií, s vyloučením mokrých procesů. Všechny nové svislé dělící konstrukce budou sádrokartonové (příčky a mezibytové stěny). Předmětem statické části dalšího stupně PD bude upřesnění návrhu řešení. V odstavcích č.3. a 4. této zprávy jsou uvedená místa, kde před dalším stupněm PD doporučujeme doplnit průzkum. V Praze Vypracoval: Ing. A. Ejubovič Kontroloval: Ing. M. Císař CSc. 9
