REKONSTRUKCE HISTORICKÉHO KROVU. Radovan Kubek 1.S
|
|
- Iva Tesařová
- před 8 lety
- Počet zobrazení:
Transkript
1 REKONSTRUKCE HISTORICKÉHO KROVU Radovan Kubek 1.S

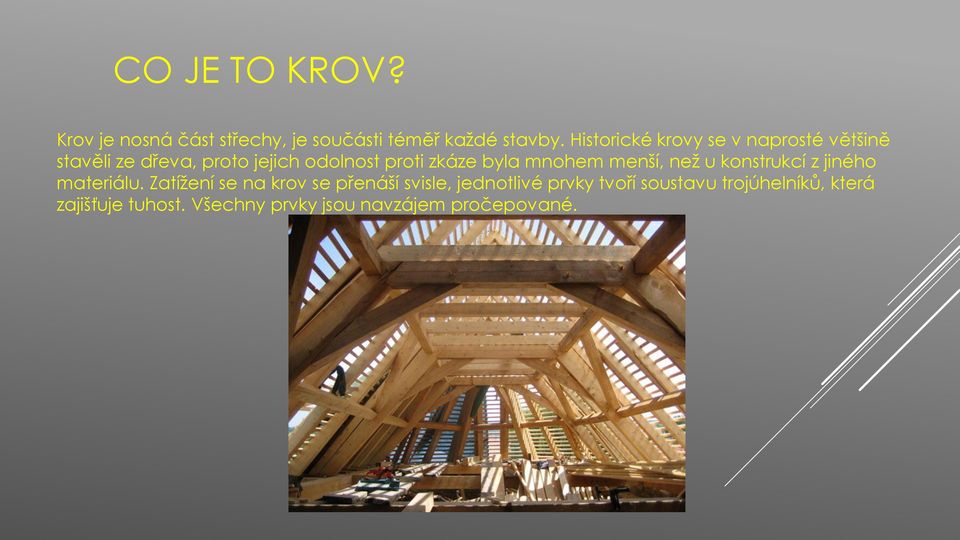

2 CO JE TO KROV? Krov je nosná část střechy, je součásti téměř každé stavby. Historické krovy se v naprosté většině stavěli ze dřeva, proto jejich odolnost proti zkáze byla mnohem menší, než u konstrukcí z jiného materiálu. Zatížení se na krov se přenáší svisle, jednotlivé prvky tvoří soustavu trojúhelníků, která zajišťuje tuhost. Všechny prvky jsou navzájem pročepované.
3 Příčiny poruch krovu Poškození střešního Biotické poškození dřeva houbami a hmyzem Poškození požárem Nadměrné zatížení konstrukce

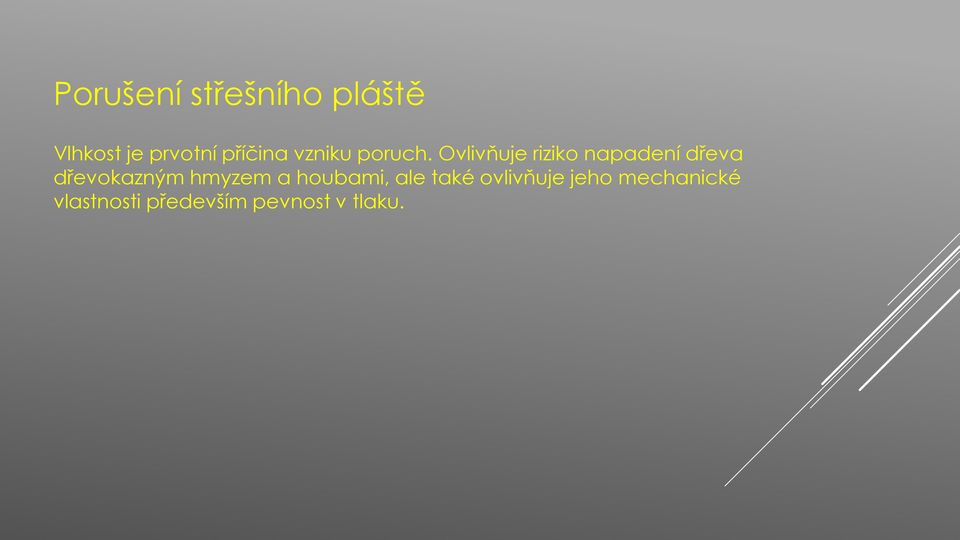

4 Porušení střešního pláště Vlhkost je prvotní příčina vzniku poruch. Ovlivňuje riziko napadení dřeva dřevokazným hmyzem a houbami, ale také ovlivňuje jeho mechanické vlastnosti především pevnost v tlaku.
5 Biotické poškození hniloba Dřevokazný hmyz Dřevomorka domácí Koniofora sklepní Tesařík krovový Červotoč proužkovaný
6 Poškození požárem Takové poškození bývá nevratné a poškozené prvky se musí vyměnit
7 Nadměrné zatížení konstrukce Navržené prvky jsou příliš slabé a nedokáží přenést zatížení na ně vyvynuté
8 Rekonstrukce Při rekonstrukci se snažíme zachovat co nejvíce původních prvků a tak na základě mykologického průzkumu odborník doporučí podrobnou míru a způsob rekonstrukce konkrétního objektu. Pokud se jedná o lokální destruktivní napadení, přistupuje se obvykle k výměně nebo opravě napadených dřevěných částí, kdy se odstraní napadená část plus navíc půl až jeden metr zdánlivě zdravého dřeva, a nahradí se novým dřevem. Nové dřevěné části se dosazují tzv. tesařským spojem.
9 Tesařské spoje Mezi základní tesařské spoje patří: sraz, plátování, lípnutí, zapuštění, čepování, přeplátování, kampování a osedlání.
10 Sraz Nejjednodušší podélný tesařský spoj vzájemně rovnoběžných dřev, která se k sobě přikládají buď čely, nebo bočními plochami. Například u pozednic kde je celý prvek podepřený. Srazy se provádí tupé a šikmé.

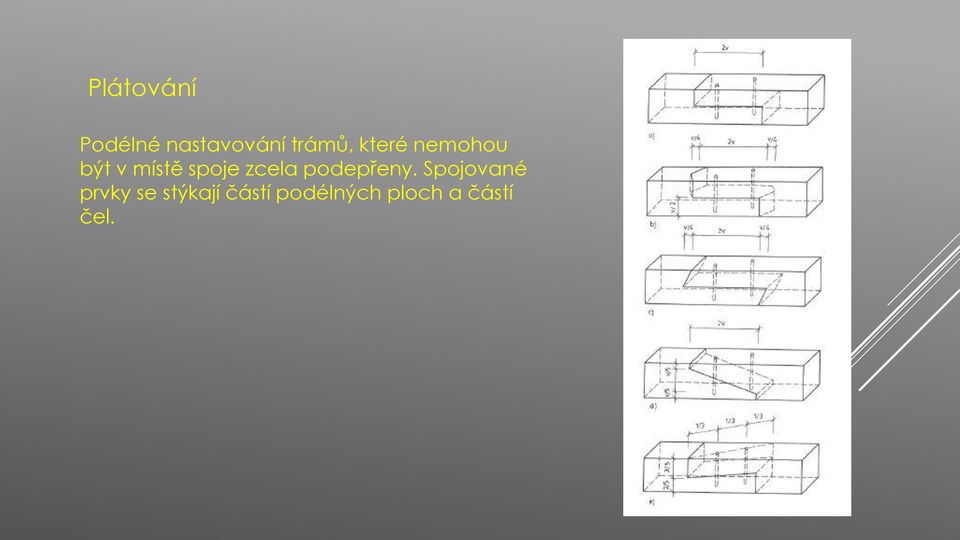

11 Plátování Podélné nastavování trámů, které nemohou být v místě spoje zcela podepřeny. Spojované prvky se stýkají částí podélných ploch a částí čel.
12 Lípnutí Nejjednodušší spoj dvou vzájemně kolmých nebo šikmých prvků. Tento spoj spočívá v přiložení čela prvku na podélnou plochu druhého prvku. Není vhodný pro přenášení ohybového momentu, má charakter kloubového spojení. Spoj se zabezpečuje lepením nebo zpevňuje ocelovými prvky.
13 Zapuštění Příčný spoj dvou vzájemně kolmých nebo šikmých prvků, přičemž čelo jednoho je zapuštěno do výřezu v druhém prvku.
14 Čepování Spoj dvou vzájemně kolmých nebo šikmých prvků. Používá se při nastavování sloupů nebo při ukotvení sloupu k vodorovnému trámu. Na jednom prvku se vytvoří čep, který odpovídá dlabu v prvku druhém.

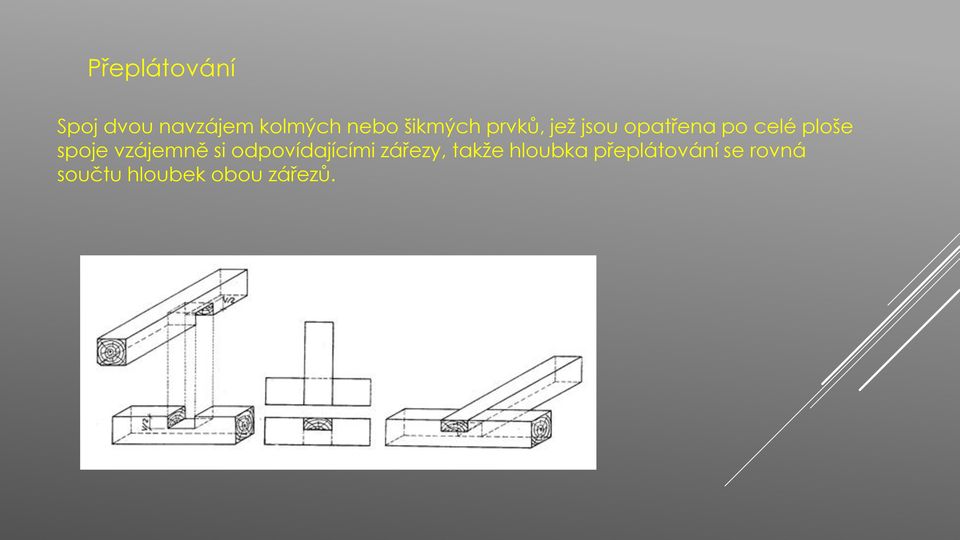

15 Přeplátování Spoj dvou navzájem kolmých nebo šikmých prvků, jež jsou opatřena po celé ploše spoje vzájemně si odpovídajícími zářezy, takže hloubka přeplátování se rovná součtu hloubek obou zářezů.

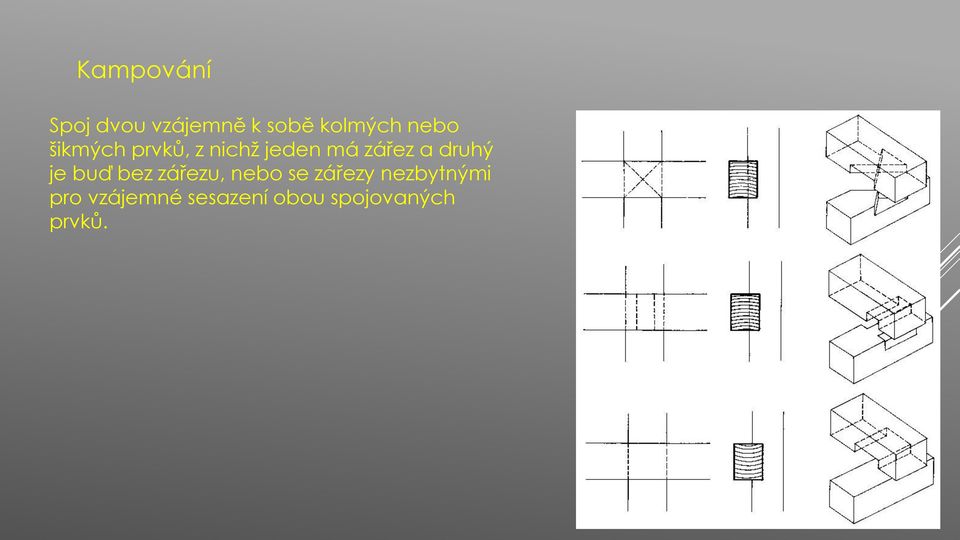

16 Kampování Spoj dvou vzájemně k sobě kolmých nebo šikmých prvků, z nichž jeden má zářez a druhý je buď bez zářezu, nebo se zářezy nezbytnými pro vzájemné sesazení obou spojovaných prvků.

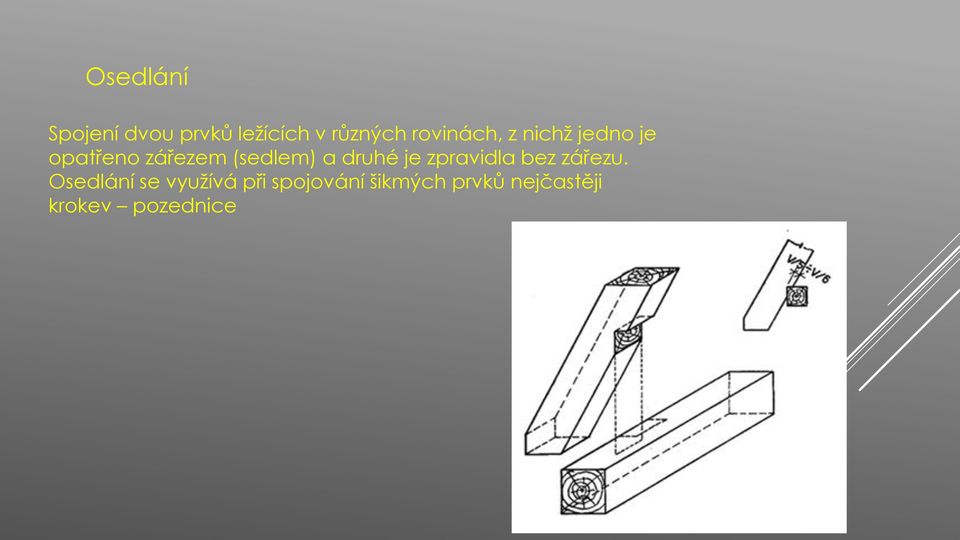

17 Osedlání Spojení dvou prvků ležících v různých rovinách, z nichž jedno je opatřeno zářezem (sedlem) a druhé je zpravidla bez zářezu. Osedlání se využívá při spojování šikmých prvků nejčastěji krokev pozednice

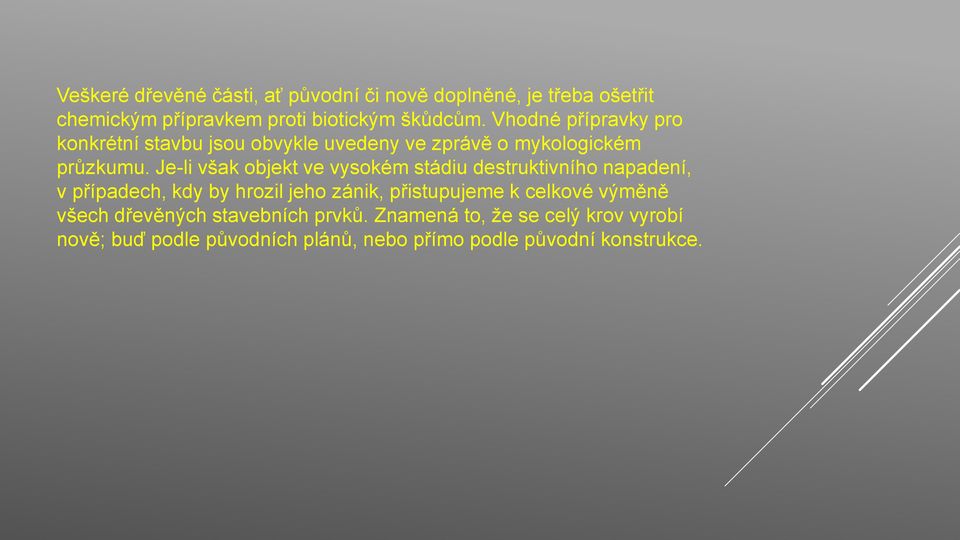

18 Veškeré dřevěné části, ať původní či nově doplněné, je třeba ošetřit chemickým přípravkem proti biotickým škůdcům. Vhodné přípravky pro konkrétní stavbu jsou obvykle uvedeny ve zprávě o mykologickém průzkumu. Je-li však objekt ve vysokém stádiu destruktivního napadení, v případech, kdy by hrozil jeho zánik, přistupujeme k celkové výměně všech dřevěných stavebních prvků. Znamená to, že se celý krov vyrobí nově; buď podle původních plánů, nebo přímo podle původní konstrukce.
19 Zdroje:
Dřevěné konstrukce (stropy, krovy, hrázděné a roubené konstrukce,), dřevokazné a degradační procesy Historické hrázděné konstrukce
