Dolní Oldřiš, dům č.e. 3, stavebněhistorický průzkum Přízemí, bývalé stáje č. A105, celkový pohled k východu.

Rozměr: px
Začít zobrazení ze stránky:

Download "Dolní Oldřiš, dům č.e. 3, stavebněhistorický průzkum. 105. Přízemí, bývalé stáje č. A105, celkový pohled k východu."

Transkript

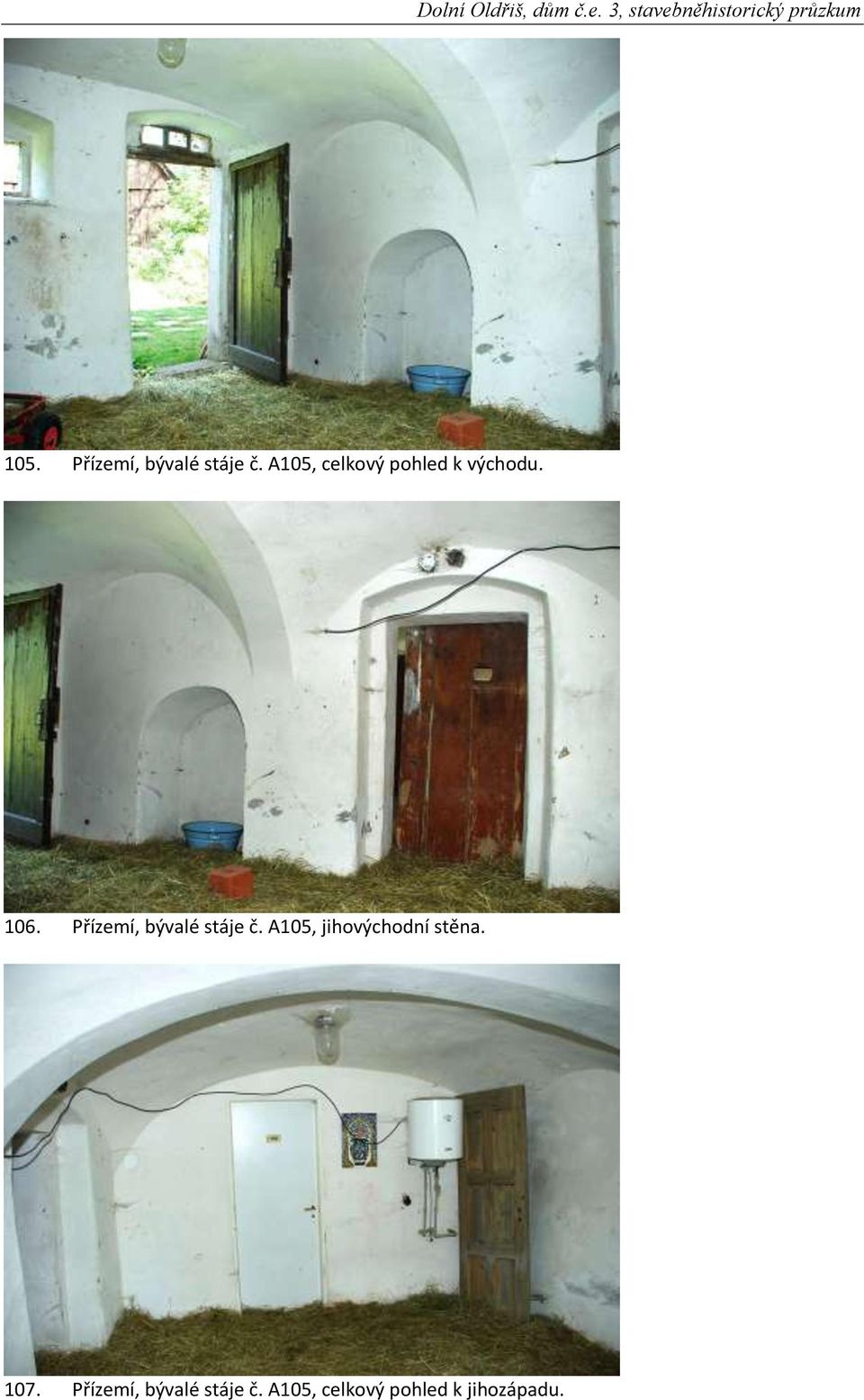

1 105. Přízemí, bývalé stáje č. A105, celkový pohled k východu Přízemí, bývalé stáje č. A105, jihovýchodní stěna Přízemí, bývalé stáje č. A105, celkový pohled k jihozápadu.

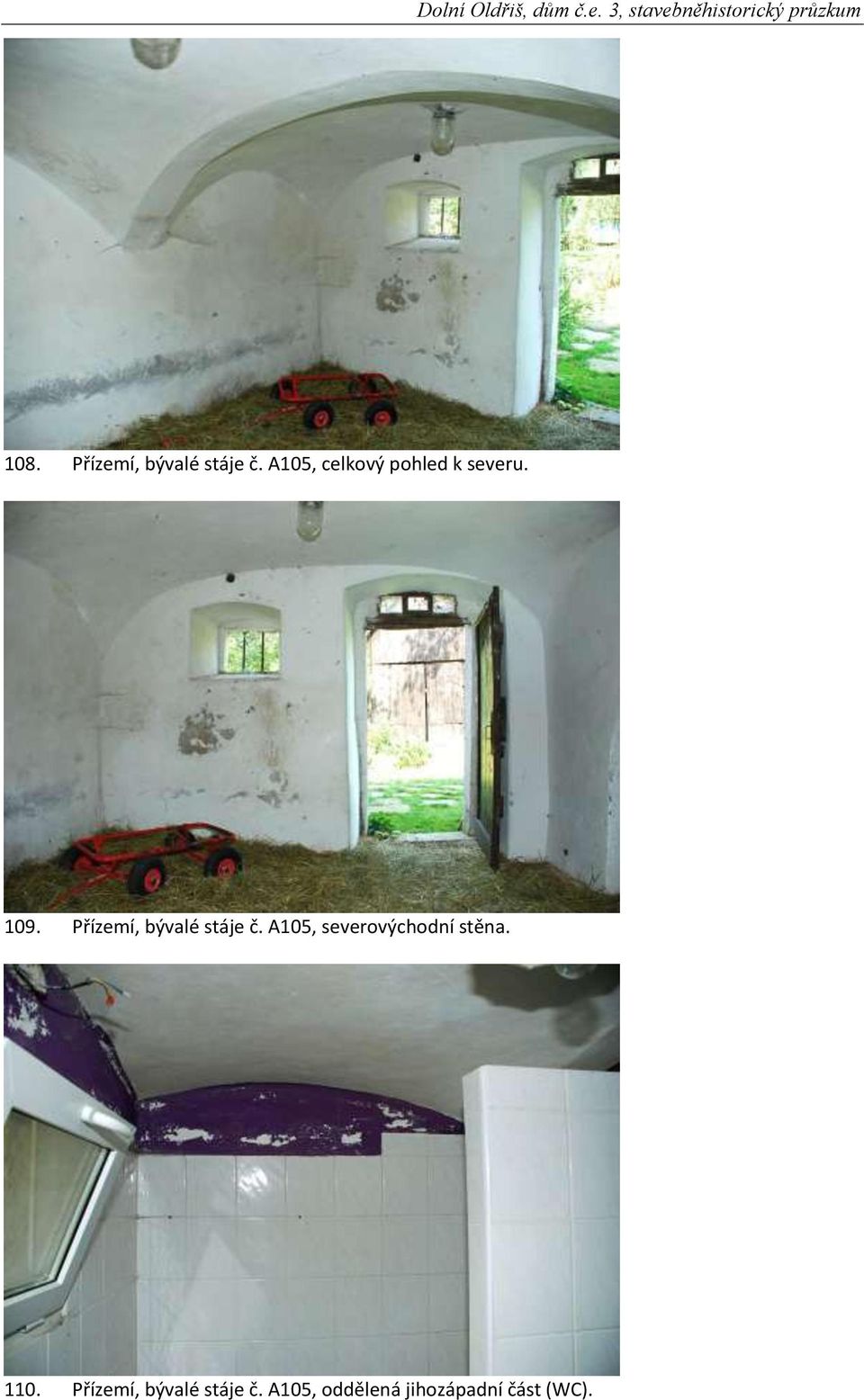

2 108. Přízemí, bývalé stáje č. A105, celkový pohled k severu Přízemí, bývalé stáje č. A105, severovýchodní stěna Přízemí, bývalé stáje č. A105, oddělená jihozápadní část (WC).

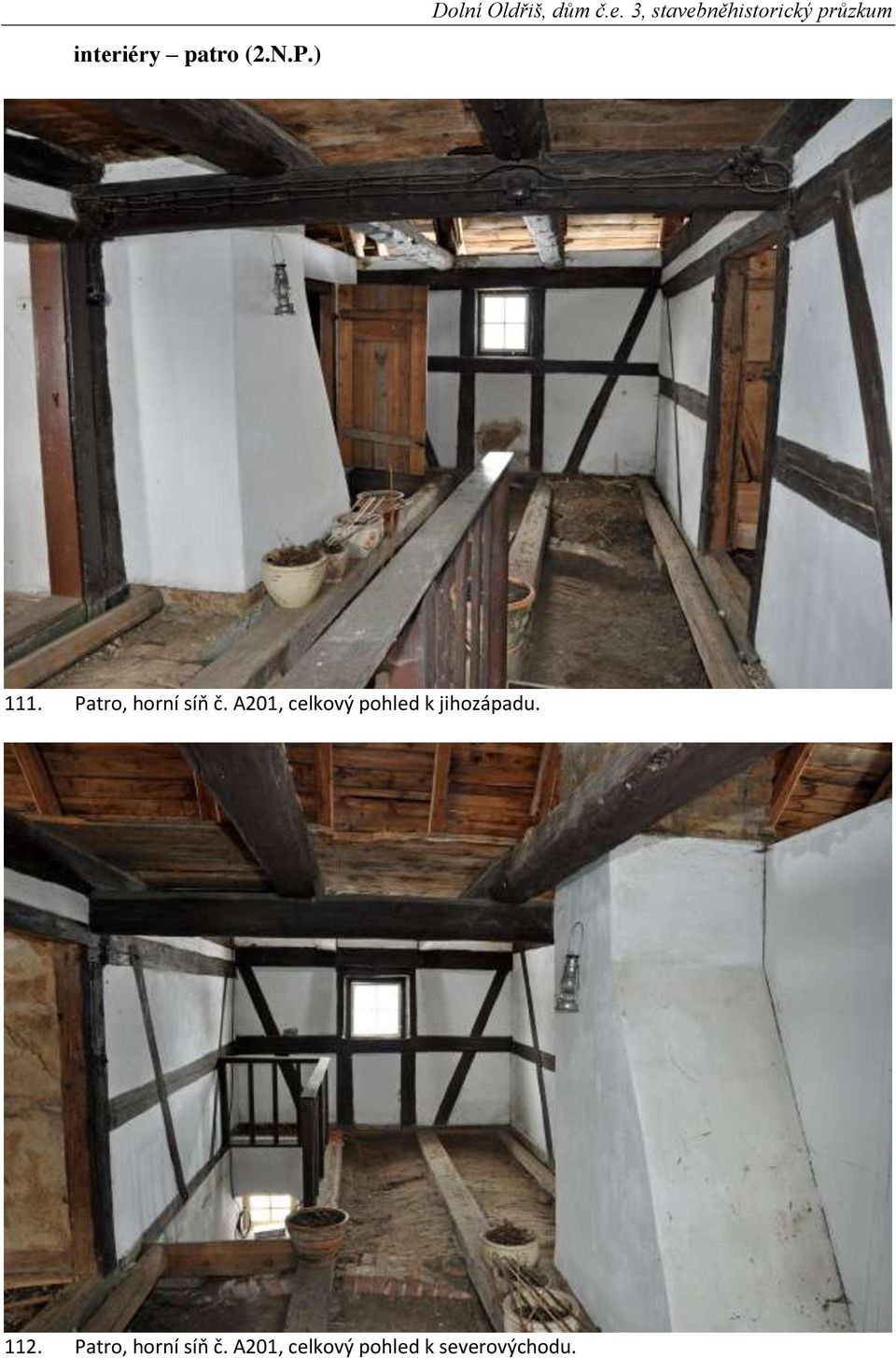

3 interiéry patro (2.N.P.) 111. Patro, horní síň č. A201, celkový pohled k jihozápadu Patro, horní síň č. A201, celkový pohled k severovýchodu.

4 113. Patro, horní síň č. A201, celkový pohled k východu Patro, horní síň č. A201, celkový pohled k jihozápadu Patro, horní síň č. A201, celkový pohled k východu.

5 116. Patro, horní síň č. A201, celkový pohled k severu Patro, horní síň č. A201, celkový pohled k severovýchodu Patro, horní síň č. A201, severovýchodní stěna.

6 119. Patro, horní síň č. A201, celkový pohled k jihozápadu Patro, horní síň č. A201, celkový pohled k severozápadní stěna levá polovina Patro, horní síň č. A201, průvlak stropu.

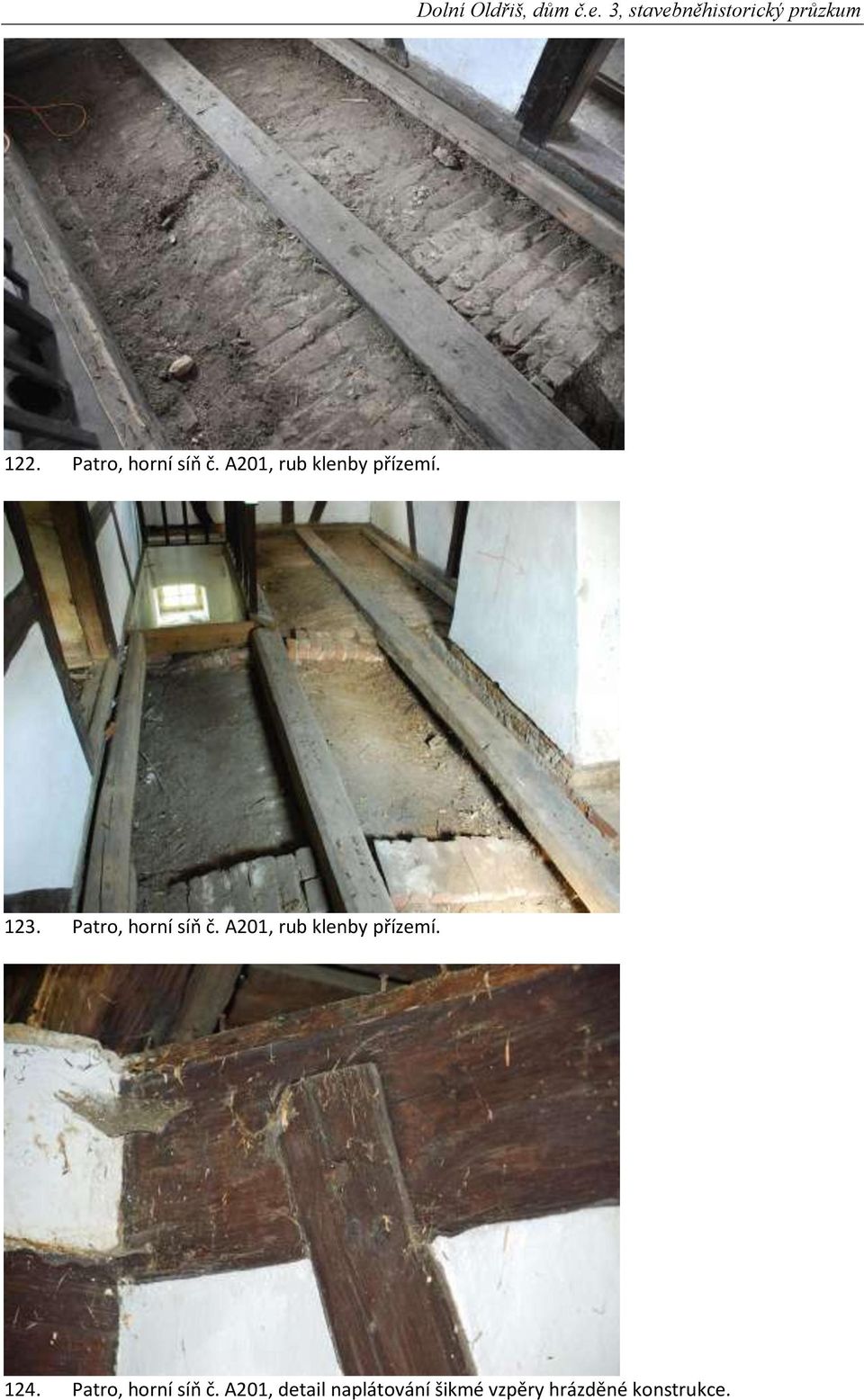

7 122. Patro, horní síň č. A201, rub klenby přízemí Patro, horní síň č. A201, rub klenby přízemí Patro, horní síň č. A201, detail naplátování šikmé vzpěry hrázděné konstrukce.

8 125. Patro, horní síň č. A201, dveře do horní světnice č. A202 v jihovýchodní stěně Patro, horní síň č. A201, dveře do komory č. A204 v jihovýchodní stěně Patro, horní síň č. A201, okno v severovýchodní stěně Patro, horní síň č. A201, okno v jihozápadní stěně.

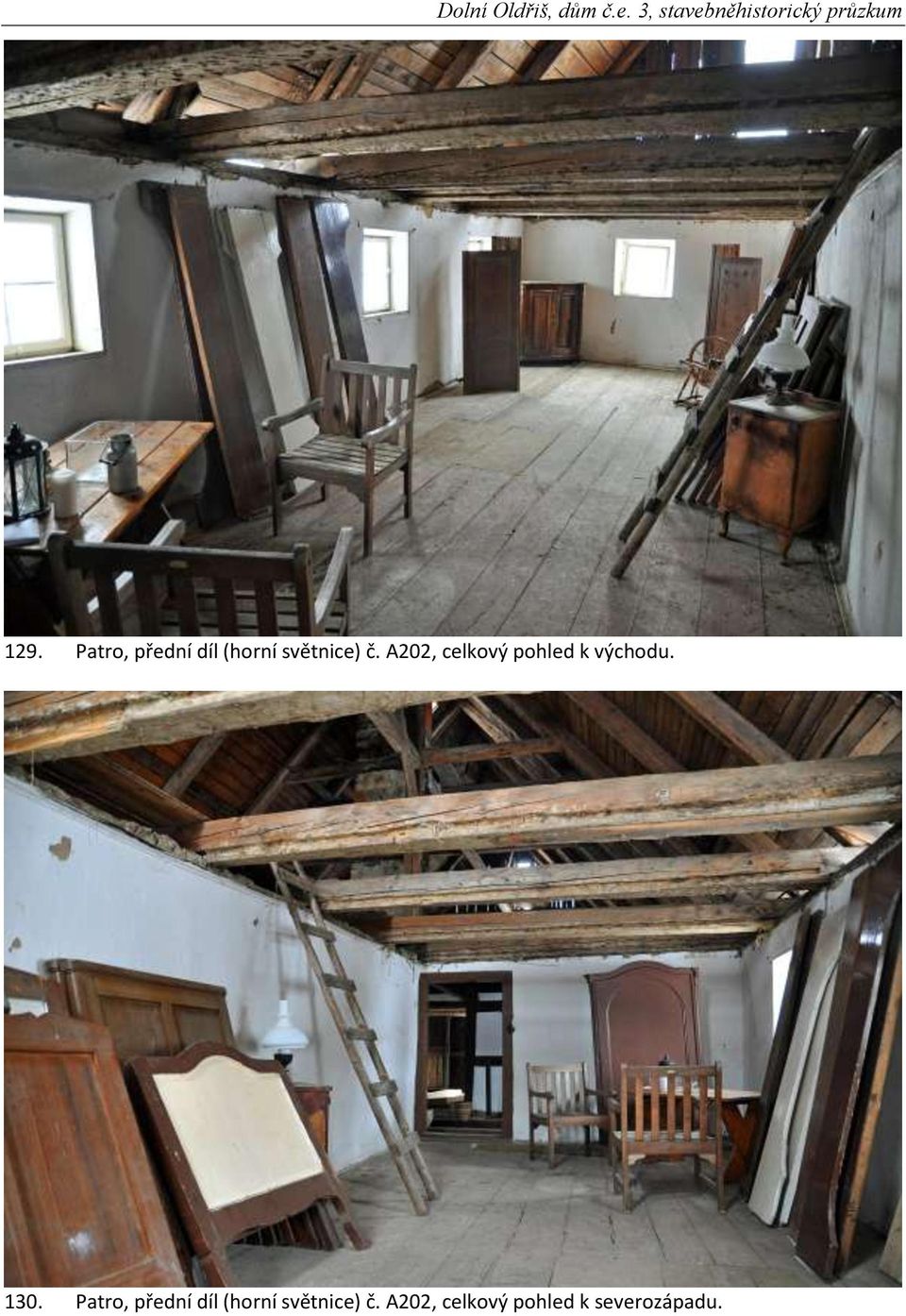

9 129. Patro, přední díl (horní světnice) č. A202, celkový pohled k východu Patro, přední díl (horní světnice) č. A202, celkový pohled k severozápadu.

10 131. Patro, přední díl (horní světnice) č. A202, stropní trám se stopami zapuštěného záklopu Patro, přední díl (horní světnice) č. A202, stropní trám se stopami zapuštěného záklopu Patro, přední díl (horní světnice) č. A202, podlaha.

11 134. Patro, přední díl (jihozápadní trakt) č. A203, celkový pohled k jihu Patro, přední díl (jihozápadní trakt) č. A203, jižní roh druhotně prodloužená část.

12 136. Patro, přední díl, zadní (jihozápadní) trakt č. A203 výplň hrázděné konstrukce jihozápadní stěny Patro, přední díl, zadní (jihozápadní) trakt č. A203 výplň hrázděné konstrukce jihozápadní stěny.

13 138. Patro, přední díl, zadní (jihozápadní) trakt č. A203 jihozápadní stěna Patro, přední díl, zadní (jihozápadní) trakt č. A203 celkový pohled k severozápadu Patro, přední díl, zadní (jihozápadní) trakt č. A203 západní roh.

14 141. Patro, přední díl, zadní (jihozápadní) trakt č. A203 jihozápadní stěna Patro, přední díl, zadní (jihozápadní) trakt č. A203 jihovýchodní prodloužená část Patro, přední díl, zadní (jihozápadní) trakt č. A203 východní roh.

15 144. Patro, přední díl, zadní (jihozápadní) trakt č. A203 jihozápadní stěna, levý prodloužený díl Patro, přední díl, zadní (jihozápadní) trakt č. A203 stropní vazné trámy Patro, přední díl, zadní (jihozápadní) trakt č. A203 jihozápadní stěna, detail nastavení vrchní ližiny.

16 147. Patro, přední díl, zadní (jihozápadní) trakt č. A203 druhotné dveře v severozápadní stěně Patro, přední díl, zadní (jihozápadní) trakt č. A203 okno v prodloužené části jihozápadní stěny Patro, přední díl, zadní (jihozápadní) trakt č. A203 vročení 1850 v nadpraží dveří v severozápadní stěně.

17 150. Patro, horní komora č. A204, celkový pohled k jihovýchodu Patro, horní komora č. A204, celkový pohled k západu.

18 152. Patro, horní komora č. A204, dělící vnitřní příčka Patro, horní komora č. A204, celkový pohled k jihovýchodu Patro, horní komora č. A204, jihozápadní stěna.

19 155. Patro, horní komora č. A204, portál do komory č. A205 v severovýchodní (vnitřní) stěně Patro, horní komora č. A204, vstupní portál z horní síně č. A201 v jihovýchodní stěně Patro, horní komora č. A204, rub klenby stájí v přízemí.

20 158. Patro, horní komora č. A205, celkový pohled k jihovýchodu Patro, horní komora č. A205, celkový pohled k západu.

21 160. Patro, horní komora č. A205, celkový pohled k východu Patro, horní komora č. A205, severovýchodní stěna Patro, horní komora č. A205, vnitřní podélně orientovaná dělící jihozápadní stěna.

22 163. Patro, horní komora č. A205, portálek z komory č. A204 ve vnitřní dělící jihozápadní stěně Patro, horní komora č. A205, okno v severozápadní stěně Patro, půdička přístavku č. A206, vnější strana hrázděné obvodové stěny patra domu Patro, půdička přístavku č. A206, vnější strana hrázděné obvodové stěny patra domu detail druhotně proříznutého portálku z prostory č. A203.

23 167. Patro, půdička přístavku č. A206, celkový pohled k jihovýchodu Patro, půdička přístavku č. A206, vnější strana hrázděné obvodové stěny patra domu Patro, půdička přístavku č. A206, celkový pohled k severozápadu.

24 interiéry podkroví (3.N.P.) 170. Půda č. A301, krov celkový pohled k východu Půda č. A301, krov celkový pohled k severozápadu.

25 172. Půda č. A301, krov celkový pohled k jihovýchodu Půda č. A301, krov celkový pohled k severozápadu.

26 174. Půda č. A301, krov celkový pohled k severozápadu Půda č. A301, krov celkový pohled k severozápadu Půda č. A301, krov celkový pohled k severozápadu.

27 177. Půda č. A301, krov původní čelní štítová vazba (sloup) s dlaby po konstrukci štítu Půda č. A301, krov původní čelní štítová vazba (sloup) s dlaby po konstrukci štítu Půda č. A301, krov krajní severozápadní sloupek se stopami pokračování krovu k severozápadu Půda č. A301, krov středový sloupek.

28 181. Půda č. A301, rub jihovýchodního štítu Půda č. A301, krov podélné zavětrování středové stolice Půda č. A301, krov vazné / stropní trámy nad přední částí domu.

29 184. Půda č. A301, krov vazné / stropní trámy nad přední částí domu Půda č. A301, krov vazné / stropní trámy nad přední částí domu Půda č. A301, krov detail vrchního konce sloupku s krokvemi.

30 187. Půda č. A301, krov detail dlabu po původním paždíku štítu na krokvi Půda č. A301, krov detail tesařské značky (11) Půda č. A301, krov detail tesařské značky (8).

31 kolna (B) exteriéry 190. Kolna, celkový pohled od východu Kolna, celkový pohled od západu.

32 192. Kolna, jihozápadní průčelí celkový pohled Kolna, jihozápadní průčelí celkový pohled Kolna, severozápadní průčelí celkový pohled.

33 195. Kolna, severozápadní průčelí celkový pohled Kolna, severovýchodní průčelí štít, celkový pohled Kolna, severovýchodní průčelí celkový pohled.

34 198. Kolna, jihovýchodní průčelí celkový pohled Kolna, jihovýchodní průčelí levá zděná část Kolna, jihovýchodní průčelí levá zděná část.

35 201. Kolna, střecha severozápadní strana, celkový pohled od severu Kolna, střecha jihovýchodní strana, celkový pohled od jihu Kolna, střecha severozápadní strana, detail břidlice položené na starší šindelové krytině.

36 interiéry přízemí (1.N.P.) 204. Kolna č. B101, celkový pohled k západu Kolna č. B101, celkový pohled k severozápadu.

37 206. Kolna č. B101, celkový pohled k severovýchodu Kolna č. B101, severozápadní stěna s rámovou konstrukcí Kolna č. B101, severozápadní stěna s rámovou konstrukcí detail středového sloupku se vzpěrami.

38 209. Kolna č. B101, severozápadní stěna s rámovou konstrukcí detail levého rohu Kolna č. B101, Překlad na jihovýchodní straně s dlaby po zavětrování původní obvodové jihovýchodní stěny Kolna č. B101, Překlad na jihovýchodní straně s dlaby po zavětrování původní obvodové jihovýchodní stěny.

39 212. Kolna č. B101, celkový pohled k jihu na zděný blok chlívku Kolna č. B101, zděný blok chlívku severovýchodní stěna s otvorem do podstřeší č. B Kolna č. B101, zděný blok chlívku severozápadní stěna s dvířky do chlívku č. B102.

40 215. Kolna, chlívek č. B102, celkový pohled k severovýchodu Kolna, chlívek č. B102, celkový pohled k jihozápadu Kolna, chlívek č. B102, deponované secesní kachle.

41 interiéry podkroví (2.N.P.) 218. Kolna, podkroví č. B201, celkový pohled k jihozápadu Kolna, podkroví č. B201, krov celkový pohled na středovou stolici.

42 220. Kolna, podkroví č. B201, krov středová stolice, severovýchodní konec Kolna, podkroví č. B201, krov středová stolice, severovýchodní konec Kolna, podkroví č. B201, krov středová stolice, severovýchodní konec.

43 223. Kolna, podkroví č. B201, krov detail hřebenové krokve Kolna, podkroví č. B201, rub šindelové krytiny Kolna, podkroví č. B201, krov detail tesařské značky na krokvi (3).

44 226. Kolna, prostor nad chlívkem č. B202, celkový pohled k jihozápadu Kolna, prostor nad chlívkem č. B202, celkový pohled k severovýchodu Kolna, prostor nad chlívkem č. B202, jihozápadní strana.
