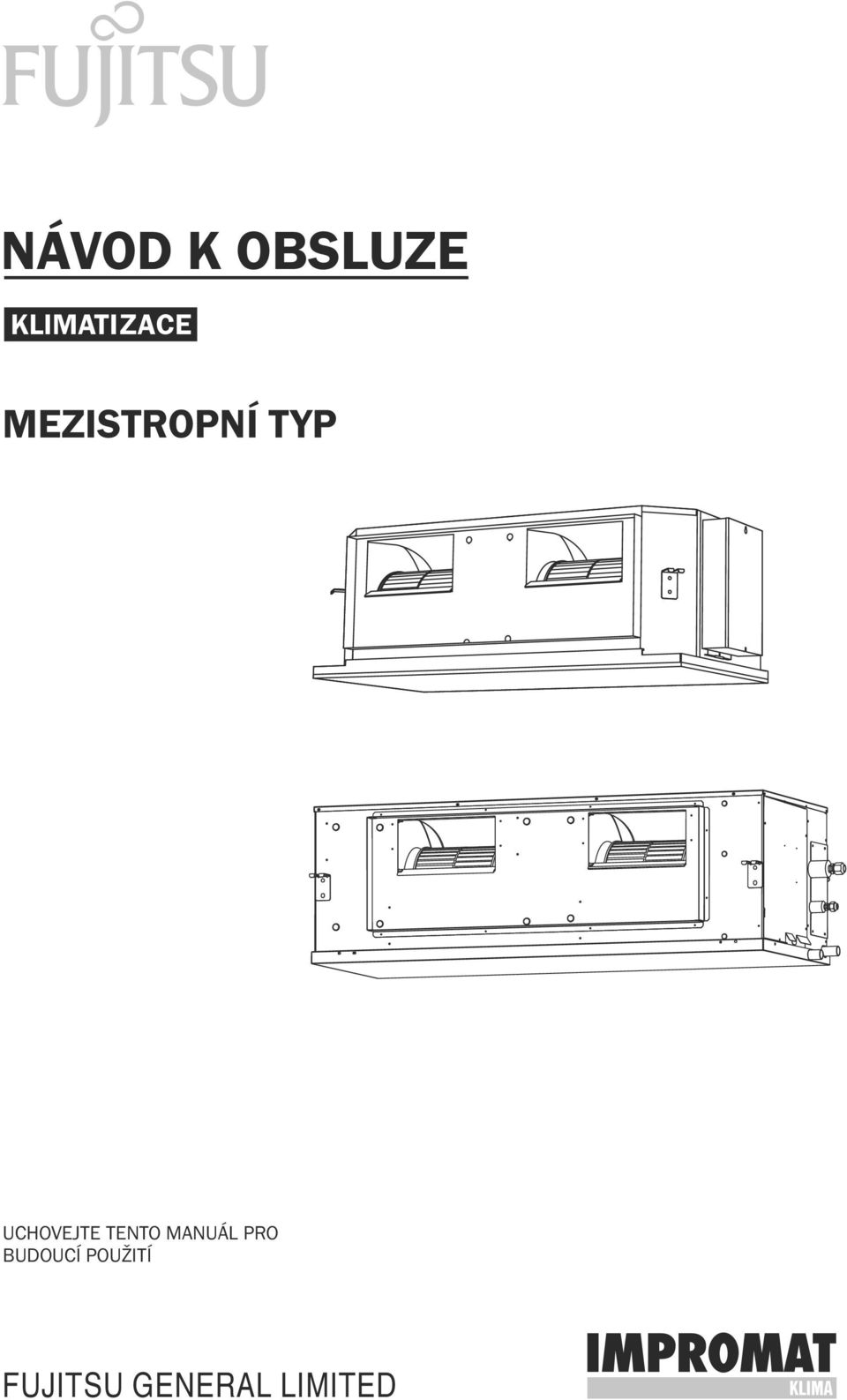

NÁVOD K OBSLUZE MEZISTROPNÍ TYP FUJITSU GENERAL LIMITED UCHOVEJTE TENTO MANUÁL PRO BUDOUCÍ POUŽITÍ

Transkript

1 NÁVOD K OBSLUZE MEZISTROPNÍ TYP UCHOVEJTE TENTO MANUÁL PRO BUDOUCÍ POUŽITÍ FUJITSU GENERAL LIMITED

2 OBSAH BEZPEČNOSTNÍ INFORMACE... 2 VLASTNOSTI A FUNKCE... 3 POPIS ČÁSTÍ... 4 ZAHÁJENÍ PROVOZU... 5 PROVOZ... 6 REŽIMY ČASOVÁNÍ... 8 ON/OFF TIMER... 8 TÝDENNÍ ČASOVAČ... 9 PŘECHODNÝ ČASOVAČ ÚSPORNÝ REŽIM PÉČE A ÚDRŽBA ODSTRANĚNÍ ZÁVAD PROVOZNÍ INFORMACE DIAGNOSTIKA BEZPEČNOSTNÍ INFORMACE Před použitím přístroje si pečlivě pročtěte následující bezpečnostní opatření a postupujte podle nich. Veškeré instrukce se vztahují k bezpečnému a bezproblémovému provozu klimatizační jednotky. VÝSTRAHA VAROVÁNÍ Nesnažte se sami nainstalovat klimatizační jednotku. Klimatizační jednotka neobsahuje části, které by mohly být opraveny uživatelem. Veškeré opravy musí provádět servisní technik. Pokud přemísťujete vaši klimatizační jednotku, kontaktujte servisního technika, který provede veškeré úkony související s odpojením a zapojením jednotky. Nezůstávejte příliš dlouhou dobu před přímým prouděním vzduchu klimatizační jednotky. Nestrkejte prsty a jiné předměty do vstupních a výstupních otvorů. Pro zapínání a vypínání klimatizační jednotky nepoužívejte přívodní šňůru. Přívodní šňůra nesmí být poškozena. V případě špatné funkce (např. zápach z hoření) klimatizační jednotky ji okamžitě vypněte, přívodní šňůru vytáhněte ze zásuvky a okamžitě kontaktujte servisního technika. Dostatečně větrejte místnost během používání. Nesměřujte přímý proud vzduchu na hořící objekty (např. plyn. sporáky) nebo tepelné jednotky. Na klimatizační jednotku nepokládejte a nezavěšujte předměty. Do klimatizační jednotky se nesmí dostat voda. Neobsluhujte klimatizační jednotku mokrýma rukama. Netahejte za přívodní šňůru. Vypněte hlavní vypínač (přívod el. proudu) klimatizační jednotky, pokud ji delší dobu nepoužíváte. Pravidelně kontrolujte stav klimatizační jednotky. Nedávejte zvířata nebo rostliny před přímý proud vzduchu. Nepijte vodu, která zkondenzovala na klimatizační jednotce. Nepoužívejte klimatizační jednotku ve skladech s jídlem, rostlinami, zvířaty a citlivými přístroji nebo uměleckými díly. Netlačte příliš na žebroví u výměníku tepla. Klimatizační jednotku zapínejte pouze tehdy, když je nainstalovaný vzduchový filtr. Nepřikrývejte vstupní a výstupní části a kryty klimatizační jednotky nebo před ně nedávejte předměty. Ujistěte se, že jsou veškeré el. přístroje alespoň 1m od jednotky. Neinstalujte klimatizační jednotku blízko otevřeného ohně nebo jiných tepelných zdrojů. Při instalaci klimatizační jednotky zabraňte přístupu malých dětí. V blízkosti klimatizační jednotky nepoužívejte hořlavé plyny. 2

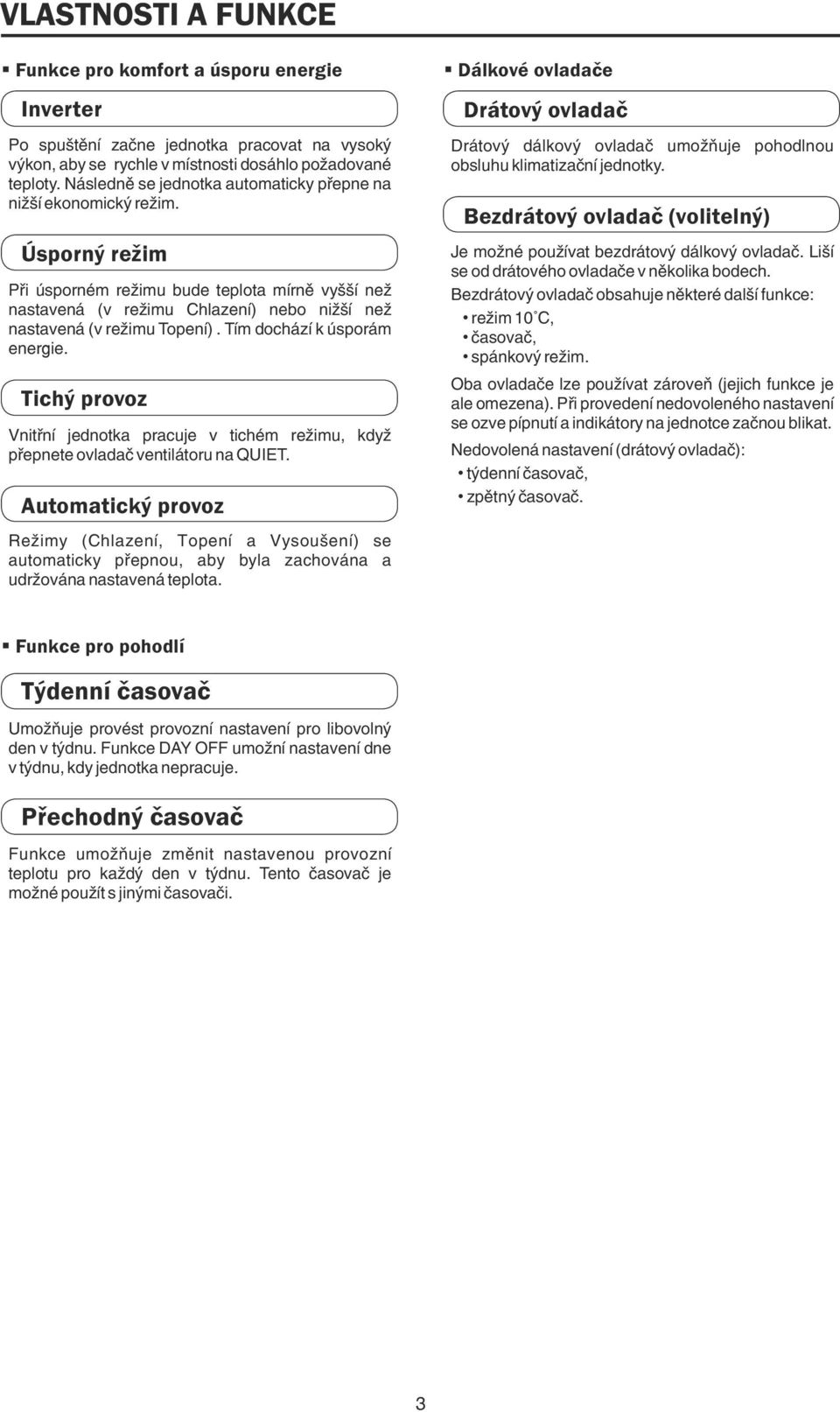

3 VLASTNOSTI A FUNKCE Funkce pro komfort a úsporu energie Inverter Po spuštění začne jednotka pracovat na vysoký výkon, aby se rychle v místnosti dosáhlo požadované teploty. Následně se jednotka automaticky přepne na nižší ekonomický režim. Úsporný režim Při úsporném režimu bude teplota mírně vyšší než nastavená (v režimu Chlazení) nebo nižší než nastavená (v režimu Topení). Tím dochází k úsporám energie. Tichý provoz Vnitřní jednotka pracuje v tichém režimu, když přepnete ovladač ventilátoru na QUIET. Automatický provoz Režimy (Chlazení, Topení a Vysoušení) se automaticky přepnou, aby byla zachována a udržována nastavená teplota. Dálkové ovladače Drátový ovladač Drátový dálkový ovladač umožňuje pohodlnou obsluhu klimatizační jednotky. Bezdrátový ovladač (volitelný) Je možné používat bezdrátový dálkový ovladač. Liší se od drátového ovladače v několika bodech. Bezdrátový ovladač obsahuje některé další funkce: režim 10 C, časovač, spánkový režim. Oba ovladače lze používat zároveň (jejich funkce je ale omezena). Při provedení nedovoleného nastavení se ozve pípnutí a indikátory na jednotce začnou blikat. Nedovolená nastavení (drátový ovladač): týdenní časovač, zpětný časovač. Funkce pro pohodlí Týdenní časovač Umožňuje provést provozní nastavení pro libovolný den v týdnu. Funkce DAY OFF umožní nastavení dne v týdnu, kdy jednotka nepracuje. Přechodný časovač Funkce umožňuje změnit nastavenou provozní teplotu pro každý den v týdnu. Tento časovač je možné použít s jinými časovači. 3

4 POPIS ČÁSTÍ Dálkový ovladač Tlačítko START/STOP Nastavení teploty Nastavení režimů Ovladaè ventilátoru Ovladaè úsporného režimu Ovladaè režimu èasovaèe (CLOCK ADJUST) Režim volného dne Pøechodný èasovaè Nastavení èasu Zrušení časovače Potvrzení nastavení Vertikální nastavení proudění *1 vzduchu *1 Horizontální nastavení proudění vzduchu Ovladač filtru / Údržba Kontrolka èinnosti Indikátor èasu a èasovaèe Indikátor probíhajícího režimu Indikátor rychlosti ventilátoru Indikátor zámku Indikátor teploty Indikátor funkce Odmrazování Teplotní sensor Úsporný režim *1 Vertikální kývavé proudění vzduchu *2 Filtr *1: Funkce není dostupná *2: Nastavitelné při instalaci. Kontaktujte autorizovaný servis. 4

5 ZAHÁJENÍ PROVOZU Nastavení aktuálního dne a času 1 2 Stiskněte tlačítko DAY a nastavte aktuální den. Zvolený den bude v rámečku. Stiskněte tlačítko TIMER MODE na déle než 2 sekundy. Časový údaj na displeji začne blikat. Ne Po Út St Čt Pá So 3 Pomocí šipek nastavte aktuální čas. Po každém jednotlivém stisknutí se čas posune o 1 minutu. Když držíte tlačítko stiskuté, čas se posouvá o 10 minut. 4 SET BACK Příklad: Pondělí 11:00 Stiskněte tlačítko SET BACK pro přepnutí mezi 12-hodinovým nebo 24-hodinovým zobrazením času. 5 Pro ukončení, stiskněte znovu tlačítko TIMER MODE. 5

6 PROVOZ Zapnutí jednotky Stiskněte tlačítko START/STOP. Kontrolka činnosti: zapnuto (ON) - svítí vypnuro (OFF) - nesvítí Nastavení režimů Výběr režimu Stiskněte tlačítko MODE a vyberte režim. Při režimu DRY bude nastavena rychlost ventilátoru na AUTO. AUTO COOL DRY FAN HEAT automatický chlazení vysoušení ventilace topení Nastavení teploty Pomocí šipek nastavte požadovanou teplotu. Dolů Nahoru Rozsah teplot: AUTO... CHLAZENÍ, VYSOUŠENÍ... TOPENÍ až 30 C 18 až 30 C 16 až 30 C Nastavení rychlosti ventilátoru Stiskněte tlačítko pro nastavení rychlosti ventilátoru a vyberte požadovanou rychlost. AUTO HIGH MED LOW automatická vysoká střední nízká Úsporný režim Pro spuštění nebo zastavení úsporného režimu stiskněte tlačítko ECONOMY. Pro více informací o této funkci - viz str. 14. Části vztahující se k topení se týkají pouze modelu "Topení + Chlazení" (Reverzní cyklus) 6

7 PROVOZ Nastavení pokojového teplotního sensoru Vnitřní jednotka Stiskněte tlačítko ECONOMY na déle než 2 sekundy a vyberte, zda bude pokojová teplota měřena na vnitřní jednotkce (dálkový senzor) nebo na dálkovém ovladači. Pokud svítí ikonka teplotního senzoru je měřena na dálkovém ovladači., pokojová teplota POZNÁMKY Tato funkce je zablokována ve výrobě. Aby byla pokojová teplota měřena správně, kontaktujte před použitím funkce servisního technika. Pokud je tato funkce zablokovaná, místo, kde je pokojová teplota měřena, nelze změnit. Při stisknutí tlačítka ECONOMY svítí na displeji ikonka klíče. Funkce dětského zámku Pro aktivaci dětského zámku tiskněte současně tlačítka DAY (DAY OFF) a SET na déle než 2 sekundy. Tím zamknete všechna tlačítka na dálkovém ovladači. Na displeji svítí ikonka klíče. Pokud během této funkce stisknete jakékoliv tlačítko, rozsvítí se nápis CL. Pro deaktivaci dětského zámku, stiskněte znovu tlačítka DAY (DAY OFF) a SET na déle než 2 sekundy. 7

8 REŽIMY ČASOVÁNÍ OFF TIMER - viz str. 8 Použijte tohoto časovače k vypnutí klimatizační jednotky. Funkce časovače je spuštěná a jednotka se po stanovené době vypne. OFF TIMER může být nastaven až 24 hodin dopředu. ON TIMER - viz str. 8 Použijte tohoto časovače k zapnutí klimatizační jednotky. Funkce časovače je spuštěná a jednotka se po stanovené době zapne. ON TIMER může být nastaven až 24 hodin dopředu. TÝDENNÍ ČASOVAČ - viz str. 9 Použijte tohoto časovače k nastavení doby provozu pro každý den. Použijte nastavení DAY OFF pro vypnutí nastaveného časovače pro zvolený den nadcházejícího týdne. Protože mohou být všechny dny nastaveny najednou, týdenní časovač může být použit pro zopakování nastavení časovače pro všechny dny. PŘECHODNÝ ČASOVAČ - viz str. 11 Použijte tohoto časovače ke změnění nastavené teploty pro dobu provozu nastavenou pro každý den v týdnu. Tato funkce může být použita s ostatními časovači. ON/OFF TIMER Nastavení ON/OFF TIMER 1 Stisknìte ovladaè režimu èasovaèe (TIMER MODE) a vyberte ON nebo OFF TIMER. 2 Od 1 hod. do 24 hod. Příklad: OFF timer v 6 hod. žádné zobrazení NON STOP OFF TIMER ON TIMER WEEKLY TIMER Pomocí šipek nastavte čas. Po nastavení času se časovač automaticky spustí. Čas, který zbývá do začátku režimu OFF TIMER je zobrazen na displeji. Zrušení časovače Režim časovače zrušíte stisknutím tlačítka TIMER DELETE. Časovač můžete vypnout i změněním režimu časovače. 8

9 TÝDENNÍ ČASOVAČ Nastavení týdenního časovače Stisknìte ovladaè režimu èasovaèe (TIMER MODE) a vyberte týdenní èasovaè. Nastavení dne v týdnu ALL všechny Stisknìte tlaèítko TIMER SET na déle než 2 sekundy. Ne Po Út St Čt Pá So 1 2 Stiskněte tlačítko DAY vyberte den v týdnu. Potvrďte nastavení tlačítkem SET. ALL zvolí všechny dny v týdnu - dny budou všechny v rámečku. 4 Nastavení času Když je nastaven provozní čas, objeví se tato značka ON-1 OFF-1 ON-2 OFF-2 Př.: Časovač je nastavený od 7:00 do 18:00 Pomocí šipek nastavete čas a tlačítkem TIMER SET potvďte nastavení. Pak nastavte další čas zapnutí nebo vypnutí. Pro jeden den lze nastavit až dva časy zapnutí a vypnutí. Stiskněte tlačítko DAY pro dokončení nastavení času a vraťte se do režimu nastavování dne v týdnu. 5 Opakujte kroky 3 a 4. Po skončení nastavení stiskněte tlačítko TIMER SET na déle než 2 sekundy. Zrušení provozního času Pokud stisknete tlačítko TIMER DELETE během kroků 3 a 4, zrušíte tak provozní čas pro zvolený den. Pokud byly vybrány všechny dny, bude zrušen čas u všech. POZNÁMKY Provozní čas lze nastavovat pouze po 30-minutových přírůstcích. Čas vypnutí může zasahovat i do následujícího dne. Během týdenního časovače nelze nastavit ON a OFF TIMER. Musí být nastaven čas zapnutí i čas vypnutí. 9

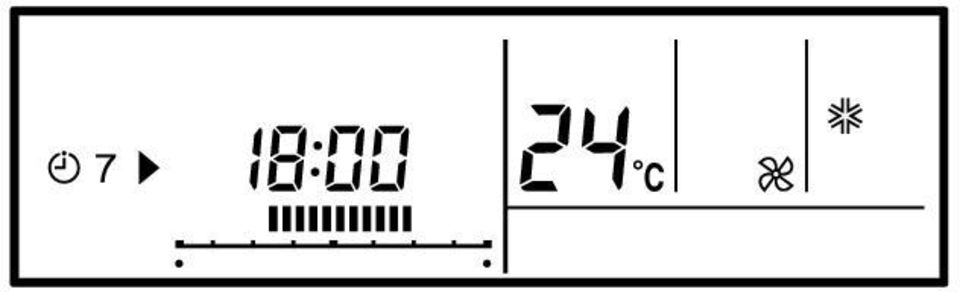

10 TÝDENNÍ ČASOVAČ Zapnutí/vypnutí týdenního časovače Zapnutí Vypnutí Když je zvolen týdenní èasovaè, spustí se časovač automaticky. Provozní čas 7:00-18:00 Zobrazí se provozní čas pro zvolený den. Režim časovače zrušíte stisknutím tlačítka TIMER DELETE. Časovač můžete vypnout i změněním režimu časovače. Režim To set volného the DAY dne OFF (DAY (for OFF) a holiday) Během režimu týdenního časovače stiskněte tlačítko TIMER SET na déle než 2 sekundy a nastavte den. Vyberte den pro režim DAY OFF. Stiskněte tlačítko DAY (DAY OFF) na déle než 2 sekundy a nastavte režim DAY OFF. Pro potvrzení stiskněte tlačítko TIMER SET na déle než 2 sekundy. blikání indikuje režim DAY OFF Př.: DAY OFF nastaven na pondělí. Zrušení Postupujte stejně jako při nastavování. POZNÁMKY Funkci DAY OFF lze použít pouze pro dny, u kterých je nastaven režim týdenního èasovaèe. Pokud provozní èas zasahuje do následujícího dne, bude efektivní nastavení funkce DAY OFF podle obrázku: Normální DAY OFF Zasahující do následujícího dne DAY OFF ON OFF ON OFF ON OFF ON OFF WEEKLY WEEKLY WEEKLY WEEKLY Pøedcházející den Nastavený den Následující den Pøedcházející den Nastavený den Následující den Funkci DAY OFF lze nastavit pouze jednou. Po uplynutí daného dne se funkce automaticky vypne. 10

11 PŘECHODNÝ ČASOVAČ Nastavení přechodného časovače 1 SET BACK Na displeji svítí "--", když není nastaven přechodný časovač. 2 Stisknìte tlaèítko SET BACK a pøepnìte do zobrazení nastavení pøechodného èasovaèe. Na displeji svítí nastavený èas a teplota pøechodného èasovaèe. Stisknìte tlaèítko TIMER SET na déle než 2 sekundy. 3 Nastavení dne Nastavení času Příklad: Zvolení všech dnů v týdnu Postupujte stejně jako u nastavování provozního času u týdenního časovače. Tlačítko TIMER DELETE má stejnou funkci jako u týdenního časovače. 4 Nastavení teploty Pomocí šipek nastavte teplotu. (Povolený rozsah teplot je stejný jako u provozního nastavení.) 5 přechodná teplota normální teplota Příklad: Provozní doba 15:00-22:00 ON 28C OFF 24C 24C Opakujte kroky 3 a 4. Po skončení nastavení stiskněte tlačítko SET na déle než 2 sekundy. Zapnutí/vypnutí přechodného časovače Zapnutí SET BACK Vypnutí SET BACK 1 2 Příklad: Zobrazení přechodného časovače Stisknìte tlaèítko SET BACK. Na displeji se na dobu 5 sekund rozsvítí potvrzení nastavení, a pak se automaticky zapne časovač. Stisknìte tlaèítko SET BACK, a pak TIMER DELETE v době, kdy na displeji svítí nastavení přechodného časovače. I když teď stisknete tlačítko SET BACK, bude přechodný časovač zrušený. POZNÁMKY Přechodný časovač pouze změní nastavenou teplotu, nelze ho použít pro zapnutí/vypnutí jednotky. Přechodný časovač může být nastaven až dvakrát denně, ale pouze na jednu teplotu. Přechodný časovač může být použit spolu s ON/OFF časovači a týdenním časovačem. Čas přechodného časovače svítí na displeji pouze při zobrazení nastavení pøechodného èasovaèe (krok 1). 11

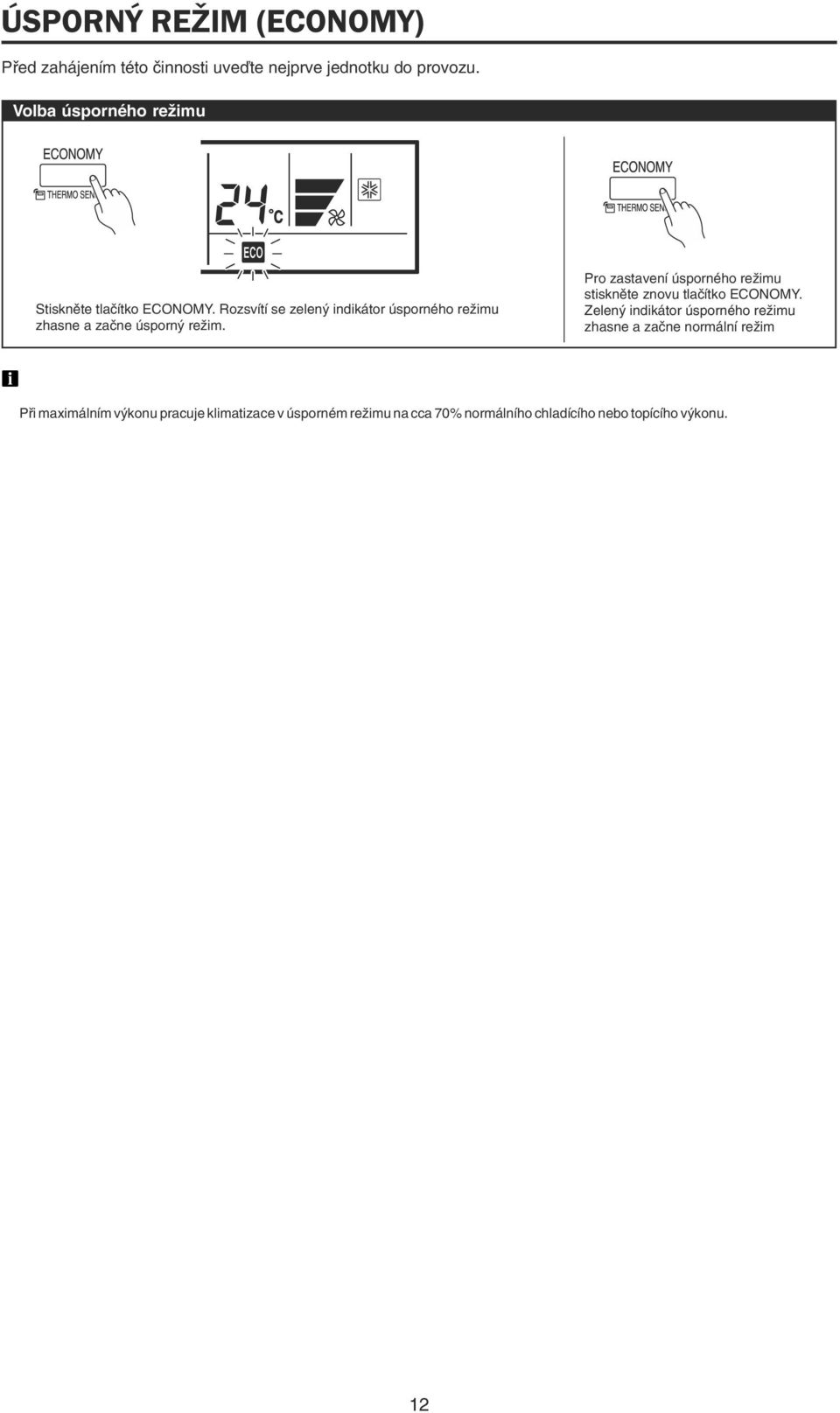

12 ÚSPORNÝ REŽIM (ECONOMY) Před zahájením této činnosti uveďte nejprve jednotku do provozu. Volba úsporného režimu Stiskněte tlačítko ECONOMY. Rozsvítí se zelený indikátor úsporného režimu zhasne a začne úsporný režim. Pro zastavení úsporného režimu stiskněte znovu tlačítko ECONOMY. Zelený indikátor úsporného režimu zhasne a začne normální režim POZNÁMKY Při maximálním výkonu pracuje klimatizace v úsporném režimu na cca 70% normálního chladícího nebo topícího výkonu. Pokud není během tohoto režimu místnost dostatečně vyhřátá (vychlazená), zapněte normální režim. Po zapnutí jednotky pracuje klimatizace vždy v normálním režimu. Při monitorovací fázi automatického režimu se klimatizace nezapne do úsporného režimu ani po stisknutí tlačítka ECONOMY. Během úsporného režimu nastavení termostatu se automaticky mění dle teploty, aby se předešlo zbytečnému chlazení nebo vyhřívání nejekonomičtější provoz. PÉČE A ÚDRŽBA VAROVÁNÍ Před čištěním jednotky se přesvědčete, zda je vypnutá. Vypněte hlavní vypínač. Ventilátor pracuje při velmi vysokých otáčkách, a to by mohlo způsobit zranění. Při delším používání se uvnitř jednotky mohou nahromadit prach a nečistoty, a tím se sníží i účinnost. Proto se doporučuje údržbu provádět pravidelně, včetně inspekce autorizovanými servisními techniky. Při umývání nepoužívejte vodu teplejší než 40 C ani žádné pasty a rozpouštědla. Nevystavujte jednotku přímému zásahu tekutých insekticidů nebo laků na vlasy. Při delším odstavení jednotky je třeba, aby byly vnitřní části dostatečně vysušeny. Nechte proto jednotku pracovat přibližně půl dne v režimu ventilace. ČIŠTĚNÍ VZDUCHOVÉHO FILTRU Pokud je filtr zanesený nečistotmi a prachem, sníží se výkon jednotky a zvýší se provozní hluk. Proto by se měl filtr čistit pravidelně. Pro odstranění nečistot a prachu použijte vysavač, nebo filtr umyjte ve vodě se saponátem. Před opětovnou instalací nechte filtr oschnout na stinném místě. Reset indikátoru filtru (zvláštní nastavení) Tuto funkci je třeba nastavit během instalace. Kontaktujte autorizovaný servis pro nastavení. Stiskněte tlačítko MAINTENANCE/FILTER RESET na déle než 2 sekundy. Indikátor filtru zhasne. 12

13 ODSTRANĚNÍ ZÁVAD Části vztahující se k topení se týkají pouze modelu "Topení + Chlazení" (Reverzní cyklus) VAROVÁNÍ Pokud se objeví nějaké problémy (např. kouř, zápach), ihned vypněte jednotku. Vždy vypněte hlavní vypínač a odpojte jednotku ze sítě. Před kontaktováním servisního technika zkontrolujte následující: NORMÁLNÍ FUNKCE Příznak Nepracuje ihned Zvuky Zápach Přístroj vypouští páru Proud vzduchu je slabý nebo se úplně zastaví Problém Pokud jednotka zastaví a je bezprostøednì poté zapnuta, kompresor asi 3 minuty nepracuje, aby nedošlo k pøetížení a vyhození pojistek. Kdykoliv je jednotka odpojena z el. sítì, a pak opìt zapojena, ochranný okruh chrání jednotku asi 3 minuty pøed pøetížením. Bìhem provozu a ihned po zastavení jednotky mùže být v klimatizaèní jednotce slyšet zvuk tekoucí vody. Zvuk také mùžete slyšet 2-3 minuty po zapnutí daného režimu (hluk chladícího média). Bìhem operace mùže být slyšet tiché skøípání. To je zpùsobeno krátkodobým stažením a roztažením pøedního panelu v dùsledku tepelných zmìn. Bìhem topení se mùže objevit syèivý zvuk, který je dùsledkem automatického odmrazování. Z jednotky mùže být cítit zápach. Je to pokojový pach (nábytek, tabák...), který byl nabrán do klimatizaèní jednotky. Bìhem režimu chlazení mùže být z jednotky vypouštìna pára. Ta je výsledkem náhlého ochlazení pokojového vzduchu a následné kondenzace. Bìhem topení se ventilátor vnìjší jednotky mùže zastavit a z jednotky mùže stoupat pára v dùsledku automatického odmrazování. Jakmile je zahájen režim topení, rychlost ventilátoru se výraznì sníží, aby se ohøály vnitøní èásti jednotky. Pokud bìhem režimu topení stoupne teplota místnosti nad nastavenou úroveò, vnìjší jednotka se zastaví a ventilátor vnitøní jednotky bude pracovat nízkou rychlostí. Pokud si pøejete více topit, je nutno nastavit na termostatu vyšší teplotu. Během režimu Topení se jednotka na 4 až 15 minut zastaví, když probíhá Automatické odmrazování. Na displeji svítí symbol. Bìhem režimu vysoušení mùže ventilátor bìžet velmi pomalu, protože je ve fázi udržování teploty. Bliká indikátor filtru Ventilátor může běžet pomalu i pøi automatickém a tichém režimu. Vyčistěte filtr a resetujte indikátor. ZNOVU PØEKON- TROLUJTE Teplotní sensor na ovladači bliká Ve venkovní jednotce kondenzuje voda Vùbec nepracuje Málo chladí (nebo topí) Pokojový teplotní sensor může mít poruchu. Kontaktujte autorizovaný servis. Bìhem režimu topení vzniká voda pøi automatickém odmrazování jednotky. Není závada v pøívodu elektrické energie? Nejsou vyhozené pojistky nebo není pøerušen el. okruh? Nepracuje èasovaè? Není zanesený vzduchový filtr? Nejsou otvory pro pøívod a odvod ucpány? Nastavili jste správnì pokojovou teplotu na termostatu? Není otevøené okno nebo dveøe? Nedopadá v režimu chlazení pøíliš mnoho sluneèního svìtla oknem do místnosti? (Zatáhnìte záclony). Není v místnosti pøi režimu chlazení pøíliš mnoho lidí nebo pracující zdroj tepla? Není zapnutý tichý režim? Pokud potíže přetrvávají i po provedení doporučené kontroly, nebo z jednotky vychází spálený zápach, vypněte ji, vypněte hlavní elektrický vypínač a kontaktujte autorizovaného prodejce nebo servisní organizaci. 13

14 PROVOZNÍ INFORMACE Části vztahující se k topení se týkají pouze modelu "Topení + Chlazení" (Reverzní cyklus) Automatický režim - model Chlazení Po spuštění Automatického režimu bude pracovat ventilátor nejprve malou rychlostí. Během této doby dochází k monitorování pokojové teploty a výběru vhodného režimu. Když je pokojová teplota vyšší než nastavená teplota, klimatizaèní jednotka zvolí mezi režimy Chlazení a Vysoušení. Když je pokojová teplota nižší, nebo se blíží nastavené teplotě, klimatizaèní jednotka se přepne do udržovacího režimu. Nastavená teplota Chlazení nebo Vysoušení Udržovací režim Pokud klimatizaèní jednotka dosáhla teploty blízké nastavení na termostatu, zaène probíhat udržovací režim, pøi kterém je rychlost ventilace nízká. Pokud se teplota následnì zmìní, klimatizaèní jednotka znovu zapne vhodný režim (Chlazení), aby upravila teplotu v místnosti. Pokud vám automaticky nastavený režim nevyhovuje, zvolte jiný. Automatický režim - model Topení + Chlazení Pøi Automatickém režimu si klimatizaèní jednotka vybírá vhodný režim (Chlazení nebo Topení) podle pokojové teploty. Pøi prvním zapnutí Automatického režimu pracuje ventilátor asi 1 minutu velmi malou rychlostí. Bìhem této doby jednotka monitoruje teplotu místnosti a vybírá vhodný režim. Když je pokojová teplota vyšší než nastavená teplota, klimatizační jednotka zvolí mezi režimy Chlazení a Vysoušení. Když se pokojová teplota blíží nastavené teplotě, klimatizaèní jednotka zvolí režim podle venkovní teploty. Když je pokojová teplota nižší než nastavená teplota, klimatizační jednotka se přepne do režimu Topení. Chlazení nebo Vysoušení O režimech TOPENÍ Používá se pro zvýšení pokojové teploty. Když je nastavený režim Topení, ventilátor bude pracovat 3-5 minut nízkou rychlostí, než se přepne na nastavenou rychlost ventilátoru. Tato časová prodleva je proto, aby se vnitřní jednotka zahřála před plným výkonem. Pokud je pokojová teplota velmi nízká, může se na venkovní jednotce tvořit námraza a výkon jednotky je snížený. Jednotka občas sama začne cyklus, který odstraňuje námrazu. Během odmrazování bude režim Topení pozastaven. CHLAZENÍ Používá se pro snížení pokojové teploty. VYSOUŠENÍ Používá se pro mírné ochlazení pokoje, při kterém snižuje vlhkost. Během tohoto režimu nelze spustit režim Topení. Během režimu Vysoušení pracuje jednotka nízkou rychlostí, ventilátor se občas zastaví nebo pracuje nízkou rychlostí. Rychlost ventilace nelze měnit během režimu Vysoušení. VENTILACE Používá se k cirkulaci vzduchu po celém pokoji. Během režimu Topení: Nastavte teplotu na termostatu vyšší, než je aktuální pokojová teplota. Režim Topení nebude probíhat, jestliže bude nastavena nižší teplota. Během režimu Chlazení/Vysoušení: Nastavte teplotu na termostatu nižší, než je aktuální pokojová teplota. Režim Chlazení/Vysoušení nebude probíhat, jestliže bude nastavena vyšší teplota (během Chlazení bude pracovat pouze ventilátor). Během režimu Vysoušení: Nemůžete použít klimatizační jednotku k ochlazení nebo oteplení pokoje. Nastavená teplota Režim podle venkovní teploty Topení Pokud klimatizaèní jednotka dosáhla teploty blízké nastavení na termostatu, zaène probíhat Udržovací režim, pøi kterém je rychlost ventilace nízká. Pokud se teplota následnì zmìní, klimatizaèní jednotka znovu zapne vhodný režim (Chlazení nebo Topení), aby upravila teplotu v místnosti. Pokud vám automaticky nastavený režim nevyhovuje, zvolte jiný. 14

15 PROVOZNÍ INFORMACE Části vztahující se k topení se týkají pouze modelu "Topení + Chlazení" (Reverzní cyklus) Úèinnost topení Tato klimatizaèní jednotka pracuje na principu tepelného èerpadla, které absorbuje teplo z venkovního vzduchu a pøenáší ho do místnosti. V dùledku toho existuje omezení úèinnosti topení pøi poklesu venkovní teploty. Pokud se vám zdá, že jednotka nedostateènì topí, doporuèujeme kombinovat tento zpùsob vytápìní s jiným druhem topení. Tepelné èerpadlo zahøívá celou místnost cirkulací vzduchu. Po prvním zapnutí je nutná nìjaká doba, než se celá místnost vytopí. Pokud je venkovní i pokojová teplota vysoká, může se ventilátor venkovní jednotky občas zastavit (při zvoleném režimu topení. Rychlost ventilace - AUTO Topení: Ventilátor pracuje velmi pomalu, pokud je teplota vzduchu vycházející z vnitřní jednotky nízká. Chlazení: Pokud se pokojová teplota pøiblíží teplotì nastavené na termostatu, rychlost ventilace se sníží. Ventilace: Ventilace se støídavì zapíná a vypíná. Pokud je zapnutá, pracuje malou rychlostí. Pøi nízkých venkovních teplotách a vysoké vlhkosti mùže dojít k namrzání venkovní jednotky, což snižuje výkon. Jednotka je vybavena mikropoèítaèem, který se automaticky pøepne do odmrazovacího režimu. Bìhem tohoto režimu vnitøní ventilátor pøeruší èinnost na dálkovém ovladaèi bude svítit ikonka odmrazování. Při vysokých teplotách Automatické odmrazování øízené mikroprocesorem Odmrazovací režim trvá 4 až 15 minut. Teplý start (pøi topení) Vìtrák vnitøní jednotky nepracuje, dokud tepelný výmìnník nedosáhne nastavené teploty, aby se pøedešlo pøípadným tepelným šokùm, než se spustí režim Topení. Jeden dálkový ovladaè mùže ovládat až 16 klimatizaèních jednotek. Nedostatečné chlazení Pokud náhle klesne venkovní teplota, ventilátor venkovní jednotky se může přepnout na nižší rychlost nebo se přechodně zastavit. Ovládání více jednotek Všechny jednotky budou pracovat se stejným nastavením. Dva dálkové ovladaèe Je možné zapojit dva dálkové ovladaèe. Režim èasovaèe ale nelze použít u podøízeného ovladaèe. Automatické spuštìní (AUTO RESTART) Pokud byla pøerušena dodávka el. proudu, pak jednotka po zapnutí pracuje v režimu, ve kterém byla pøed pøerušením. Použití elektrických spotøebièù (jako holící strojek, rádio, vysílaèka apod.) v tìsné blízkosti jednotky mùže zpùsobit nesprávnou èinnost. Pokud se tak stane, vypnìte jednotku a znovu zapnìte - na dálkovém ovladaèi nastavte požadované hodnoty. Poznámka Při použití během topení, venkovní jednotka občas zahájí odmrazování. Když během odmrazování uživatel zapne jednotku opět na topení, odmrazování pokračuje a topení začne až po úplném odmrazení. Během topení se může horní část vnitřní jednotky zahřát. Je to způsobeno cirkulujícím chladivem, které proudí v jednotce i když je zastavená. DIAGNOSTIKA Pokud na displeji svítí nápis "EE", je třeba provést servisní prohlídku. Kontaktujte autorizovaný servis. číslo jednotky (většinou 0) kód chyby DŮLEŽITÉ UPOZORNĚNÍ Při nedodržování provozních podmínek může dojít k poškození jednotky! Pro zajištění bezporuchového provozu je nutné provádět jednou až dvakrát ročně odbornou servisní prohlídku. Uzavření servisní smlouvy je podmínkou záruky. 15
