1 Uživatelský manuál pro GSM ovládání RTU 5024 Instalace a nastavení Základní heslo je 1234 toto heslo doporučujeme před používáním změnit. Změna hesla a další nastavení se provádí pomocí SMS příkazů. Všechny SMS příkazy se zadávají velkými písmeny a bez mezer. Vložení SIM karty Odšroubujte kryt na zadní straně zařízení a vložte SIM kartu. Sim karta musí mít vypnutý PIN kód a nahraný kredit. Tovární restart Stiskněte a držte tlačítko RESET. S takto stisknutým tlačítkem modul zapněte a vyčkejte 6s. Po této době můžete tlačítko uvolnit. Tímto je modul restartován, heslo je obnoveno na původní Původní nastavená tel. čísla zůstanou uložená v paměti. Ovládání relé prozvoněním Vytočte telefonní číslo SIM vložené v modulu. Hovor je odmítnut a pokud je vaše číslo autorizováno(viz manuál níže) dojde k aktivaci/deaktivaci relé. Pokud jsou povoleny potvrzovací SMS přijde nazpět SMS. Ovládání relé SMS Příkaz pro zapnutí: <heslo>cc Příkaz pro vypnutí: <heslo>dd (Doba sepnutí je dle nastavení viz. manuál níže) Příkaz pro zjištění stavu: <heslo>ee (Stav relé: ON/OFF, Signál: 0-31, verze) 1.Tlačítko RESET na zadní straně modulu

2 Popis modulu RTU 5024 Indikátory Relé (Relay) Svítí: Relé je sepnuté, Nesvítí: Relé je rozepnuté Bliká 1x/0,8s - přihlašování do GSM sítě Bliká 1x/2s - normální stav Nesvítí ani nebliká - nelze se připojit do GSM sítě Vstupy a připojení Napájení (Power) + Vstup pro napájení + - Vstup pro napájení - Výstupy RELÉ (Relay Output) NO COM NC -v klidu rozpojeno (Normally Open) -střed relé spíná/rozpíná s NC a NO -v klidu uzavřeno (Normally Closed) ANT Konektor pro připojení antény. 2. Pohled shora na modul RTU5024 strana 2, Milínská 130, Příbram 26101, tel: , obchod@cip.cz

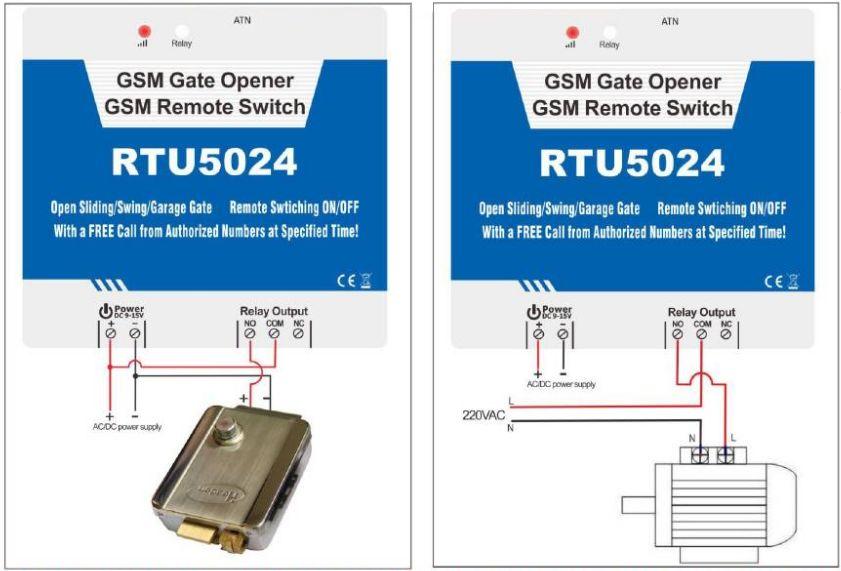

3 Zapojení modulu RTU Zapojení ovládání elektrického zámku ze stejného zdroje. 2. Zapojení pro ovládání spotřebiče, spínáno 230V. strana 3, Milínská 130, Příbram 26101, tel: ,

4 SMS příkazy Automatické nastavení času v GSM modul (nastavujte pouze pokud potřebujete časové omezení pro otvírání) Příkaz: <heslo>tel<telefonní číslo vložené SIM v GSM modulu># Příklad: 1234TEL # Ve výše uvedeném příkladu jsme nastavily tel. číslo (Tel. číslo je zde uváděno pouze jako příklad při zadávání zadejte číslo, které budete chtít nastavit.) SMS Odpověď: Set Success! Změna hesla Příkaz: <heslo>p<nové heslo> Příklad: 1234P5678 Ve výše uvedeném příkladu jsme změnili staré heslo 1234 na nové SMS Odpověď: Password changed to"5678", please remember it carefully. Autorizace čísel Příkaz: <heslo>a<pozice tel.čísla> #<tel.číslo># nebo s časovou platností: <heslo>a<pozice tel.čísla> #<tel.číslo>#<rrmmddhhmm>#<rrmmddhhmm># RR = rok, MM = měsíc, DD = den, hh = hodina, mm = minuta Příklad1: 1234A001# # V uvedeném příkladu jsme nastavili číslo na 1. pozici. Modul z tohoto tel. čísla je možné ovládat kdykoli. Pozici zasílejte vždy v trojmístném formátu! Příklad2: 1234A002# # # # V uvedeném příkladu jsme nastavili číslo na 2. pozici. Modul z tohoto tel. čísla je možné ovládat Od :00 do :59. Pozici zasílejte vždy v trojmístném formátu! SMS odpověď: 001: From: RR-MM-DD,hh:mm To: RR-MM-DD,hh:mm Důležité: Telefonní číslo na pozici 001 je zároveň správcovské. Lze na něj posílat potvrzovací SMS i když aktivaci provedl uživatel na jiné pozici. Pozice může být 001 až 200. strana 4, Milínská 130, Příbram 26101, tel: , obchod@cip.cz

5 Zjištění uloženého čísla na pozici Příkaz: <heslo>a<pozice tel. čísla># Nebo rozsah více pozic (10 pozic= 1SMS Při zjišťování všech pozic může přijít až 20 SMS!): <heslo>al<pozice od>#<pozice do># Příklad1: 1234A002# Ve výše uvedeném příkladu jsme zjišťovali, které tel. číslo je uložené na 2. pozici. Modul odešle tel. číslo, které je uložené na příslušné pozici a časový rozsah pro ovládání. SMS odpověď: 002:<číslo> From: RR-MM-DD,hh:mm To: RR-MM-DD,hh:mm Příklad2: 1234AL001#003# SMS odpověď: 001: : :Empty Smazání nastaveného tel. čísla Příkaz: <heslo>a<pozice uloženého tel. čísla>## Příklad: 1234A002## Ve výše uvedeném příkladu jsme smazali tel. číslo uložené na pozici 002. Pozici zasílejte vždy v trojmístném formátu! SMS odpověď: 002:Empty Povolení všech tel. čísel ovládat výstupní relé Příkaz: <heslo>all# Příklad: 1234ALL# Ve výše uvedeném příkladu jsme povolili všem tel. číslům ovládat výstup relé. ( Není doporučeno!, volat může operátor atd..) Zapnutí autorizace tel. čísel ovládat výstupní relé Příkaz: <heslo>aut# Příklad: 1234AUT# Ve výše uvedeném příkladu jsme povolili ovládat výstup relé pouze nastaveným tel. číslům. Nastavení doby sepnutí výstupního relé Příkaz: <heslo>got<doba sepnutí># Příklad: 1234GOT030# Ve výše uvedeném příkladu jsme nastavili dobu sepnutí relé na 30s. Po uplynutí této doby se relé automaticky rozepne. Lze nastavovat v rozmezí vteřin. Při nastavení času 999s zůstane relé sepnuté dokud se na modul znovu nezavolá. (Režim VYP/ZAP) strana 5, Milínská 130, Příbram 26101, tel: , obchod@cip.cz

6 SMS upozornění o změně stavu relé Příkaz: <heslo>gon<a><b>#<text SMS># (SMS po sepnutí) Příkaz: <heslo>goff<a><b>#<text SMS># (SMS po rozepnutí) a = Zaslat na číslo na pozici 001 (0 nebo 1) b = Zaslat na číslo které provedlo prozvonění (0 nebo 1) (1 = Zašle SMS, 0 = nezašle SMS) Příklad: 1234GON11#Dvere otevreny# V tomto příkladu po sepnutí obdrží SMS Dvere otevreny číslo na pozici 001 i telefonní číslo které prozvonilo relé. Příklad: 1234GOFF01#Dvere zavreny# V tomto příkladu po rozepnutí obdrží SMS pouze telefonní číslo které prozvonilo relé. Vypnutí odesílání SMS při sepnutí a rozepnutí relé Příkaz: <heslo>gon## (zapne odesílání SMS) Příkaz: <heslo>goff## (vypne odesílání SMS) Ostatní příkazy Příkaz: <heslo>t#< hodin># (Odešle každých x hodin kontrolní SMS na číslo na pozici 001) Technické parametry Napájení: 9-24V DC Spotřeba: max.: 50mA, průměr: 25mA Relé: AC 230V max. 3A, DC 9-24V max. 2A GSM pásma: Quad-band 850/900/1800/1900MHz Anténa: 50Ω SMA Relativní vlhkost: ~ 90% Provozní teplota: -20 C až 60 C strana 6, Milínská 130, Příbram 26101, tel: , obchod@cip.cz

7 Záruka Výrobek byl při výrobě pečlivě testován. Pokud se i přesto stane, že výrobek vykazuje poruchu v době 24 měsíců od zakoupení, kontaktujte servis. Záruka na tento výrobek je v délce 24 měsíců od zakoupení u vašeho obchodníka nebo v autorizovaném servisu. Prodejce ani výrobce nenese odpovědnost za poruchy a újmy na majetku a jiné škody způsobené nevhodným použitím, použitím v rozporu s aktuálním uživatelským manuálem, nedodržením doporučených postupů v aktuálním uživatelském manuálu či vzniklé hrubým zacházením s výrobkem nebo jeho rozebíráním. Na takto vzniklé závady a škody se nevztahuje záruka. Informace o likvidaci elektronických přístrojů Uvedený symbol znamená, že elektronické výrobky jako tento nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijaty zdarma. Další podrobnosti si lze vyžádat od místního úřadu nebo nejbližšího sběrného místa. Upozornění: Toto zařízení není určeno pro použití v průmyslu nebo pro zdravotnická zařízení. Jedná se o zařízení/systém pro doplnění nebo zvýšení komfortu soukromého rezidenčního bydlení. Nesmí být použito pro zajištění životních funkcí. Vždy používejte nejnovější verzi uživatelského manuálu, kterou naleznete na stránkách servisu. Servis, Milínská 130, Příbram Informace k zařízení: manualy.zabezpecovaci-zarizeni.cz Název zařízení: RTU 5024 strana 7, Milínská 130, Příbram 26101, tel: , obchod@cip.cz
