1 FID AVIONICS FT300 GPS/GSM online tracker UŽIVATELSKÁ PŘÍRUČKA - 1 -

2 Obsah FID AVIONICS FT300 - Uživatelská příručka Popis zařízení...3 Technická specifikace...3 Obsah balení...3 Zapojení a instalace...4 Schéma zapojení...4 Popis vývodů konektoru...4 Umístění trackeru v letadle...5 Umístění GSM antény...5 Umístění GPS antény...5 Vložení SIM karty...6 Význam signalizace LED...6 Nastavení parametrů GPRS přenosu...7 Popis funkce a propojení se systémem FLIGHT-TRACK...7 Poplatky operátorům sítě GSM za přenos GPRS

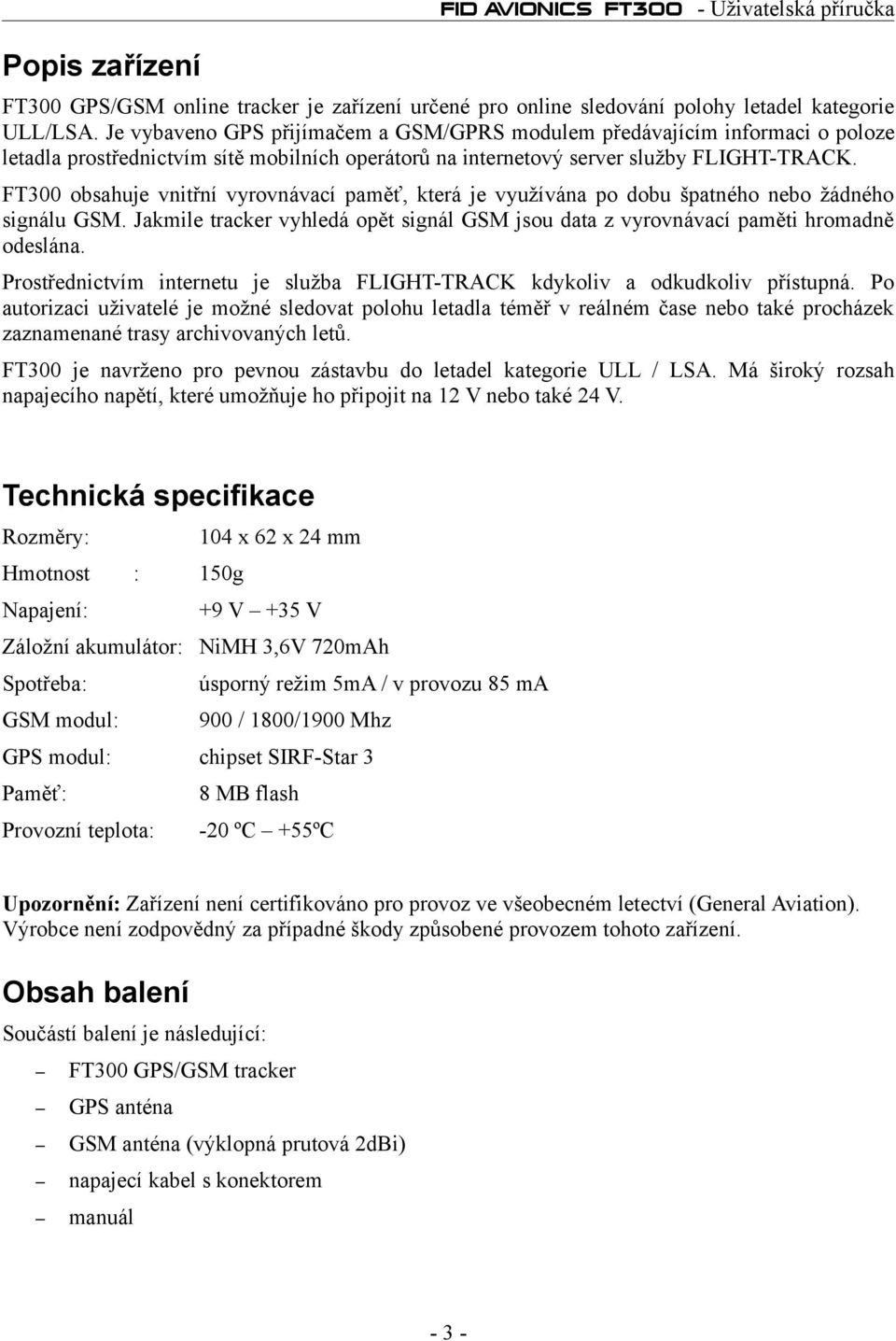

3 Popis zařízení FID AVIONICS FT300 - Uživatelská příručka FT300 GPS/GSM online tracker je zařízení určené pro online sledování polohy letadel kategorie ULL/LSA. Je vybaveno GPS přijímačem a GSM/GPRS modulem předávajícím informaci o poloze letadla prostřednictvím sítě mobilních operátorů na internetový server služby FLIGHT-TRACK. FT300 obsahuje vnitřní vyrovnávací paměť, která je využívána po dobu špatného nebo žádného signálu GSM. Jakmile tracker vyhledá opět signál GSM jsou data z vyrovnávací paměti hromadně odeslána. Prostřednictvím internetu je služba FLIGHT-TRACK kdykoliv a odkudkoliv přístupná. Po autorizaci uživatelé je možné sledovat polohu letadla téměř v reálném čase nebo také procházek zaznamenané trasy archivovaných letů. FT300 je navrženo pro pevnou zástavbu do letadel kategorie ULL / LSA. Má široký rozsah napajecího napětí, které umožňuje ho připojit na 12 V nebo také 24 V. Technická specifikace Rozměry: 104 x 62 x 24 mm Hmotnost : 150g Napajení: +9 V +35 V Záložní akumulátor: NiMH 3,6V 720mAh Spotřeba: úsporný režim 5mA / v provozu 85 ma GSM modul: 900 / 1800/1900 Mhz GPS modul: chipset SIRF-Star 3 Paměť: 8 MB flash Provozní teplota: -20 ºC +55ºC Upozornění: Zařízení není certifikováno pro provoz ve všeobecném letectví (General Aviation). Výrobce není zodpovědný za případné škody způsobené provozem tohoto zařízení. Obsah balení Součástí balení je následující: FT300 GPS/GSM tracker GPS anténa GSM anténa (výklopná prutová 2dBi) napajecí kabel s konektorem manuál - 3 -

4 Zapojení a instalace Schéma zapojení Nikdy nezapínejte tracker dokud není připojena GSM anténa! Při zapnutí bez připojené GSM antény hrozí poškození VF obvodů GSM modulu. Do přívodu napajení (+) zařaďte pojistku 1 A. Popis vývodů konektoru - 4 -

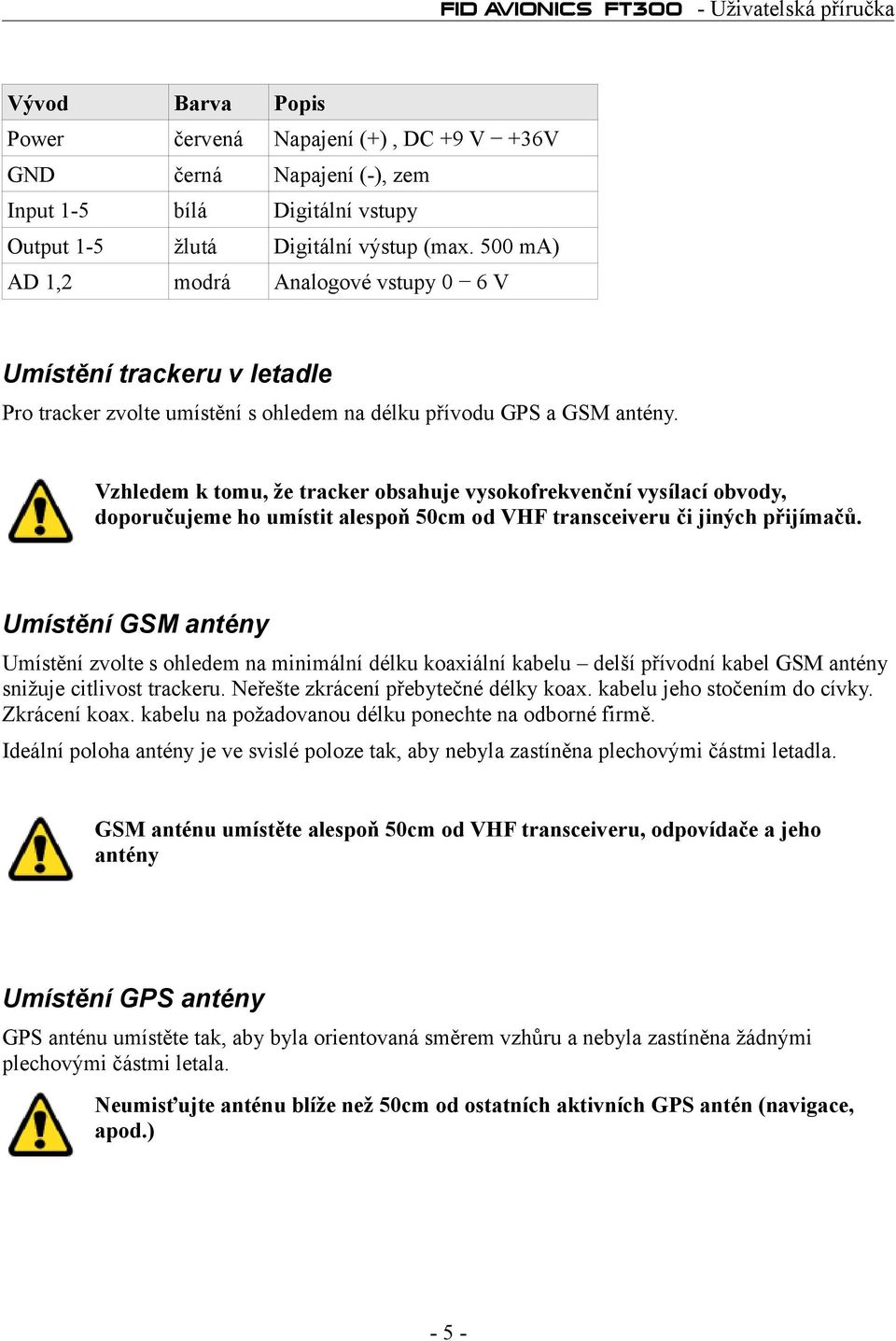

5 Vývod Barva Popis Power červená Napajení (+), DC +9 V +36V GND černá Napajení (-), zem Input 1-5 bílá Digitální vstupy Output 1-5 žlutá Digitální výstup (max. 500 ma) AD 1,2 modrá Analogové vstupy 0 6 V Umístění trackeru v letadle Pro tracker zvolte umístění s ohledem na délku přívodu GPS a GSM antény. Vzhledem k tomu, že tracker obsahuje vysokofrekvenční vysílací obvody, doporučujeme ho umístit alespoň 50cm od VHF transceiveru či jiných přijímačů. Umístění GSM antény Umístění zvolte s ohledem na minimální délku koaxiální kabelu delší přívodní kabel GSM antény snižuje citlivost trackeru. Neřešte zkrácení přebytečné délky koax. kabelu jeho stočením do cívky. Zkrácení koax. kabelu na požadovanou délku ponechte na odborné firmě. Ideální poloha antény je ve svislé poloze tak, aby nebyla zastíněna plechovými částmi letadla. GSM anténu umístěte alespoň 50cm od VHF transceiveru, odpovídače a jeho antény Umístění GPS antény GPS anténu umístěte tak, aby byla orientovaná směrem vzhůru a nebyla zastíněna žádnými plechovými částmi letala. Neumisťujte anténu blíže než 50cm od ostatních aktivních GPS antén (navigace, apod.) - 5 -

6 Vložení SIM karty ujistěte se, že je zařízení vypnuto odšroubujte boční panel (strana s konektory GPS a GSM) odjistěte držák SIM, vložte SIM a opět držák přiklopte a zajistěte. zašroubujte zpět boční panel Ujistěte se, že máte vypnutou ochranu SIM (vypnutý PIN). Pokud používáte SIM kartu s předplaceným kreditem, ujistěte se, že máte dostatečný kredit. Význam signalizace LED GPS LED (modrá) GSM LED (zelená) trvale svítí některý ze vstupů je aktivní probíha volání / posílání SMS rychle bliká (0,1 s) zařízení se inicializuje zařízení se inicializuje bliká (svítí 0,1s a nesvítí 2,9s) GPS je aktivní zařízení je připojené na síť bliká (svítí 1s a nesvítí 2s) hledání GPS signálu hledání GSM signálu - 6 -

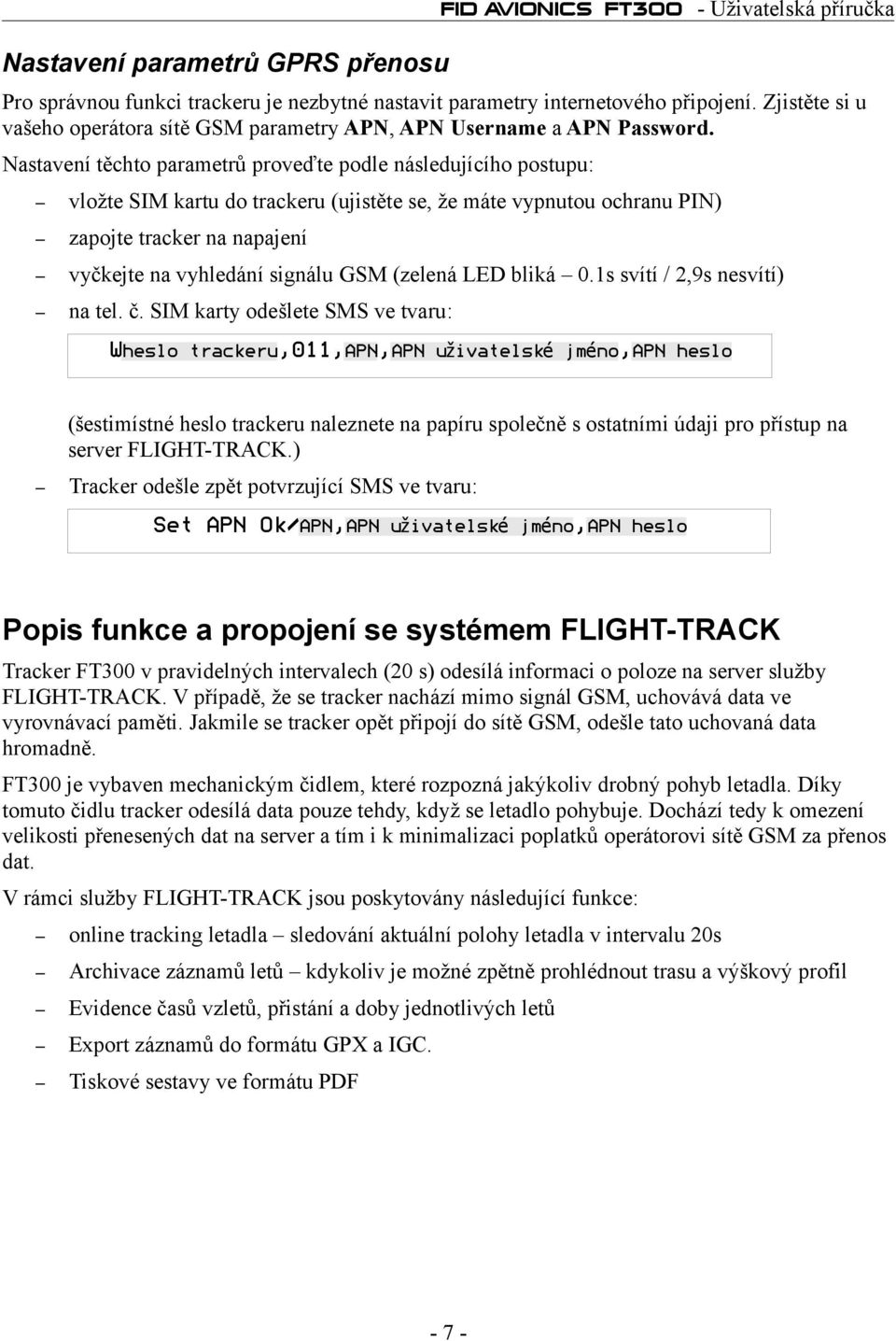

7 Nastavení parametrů GPRS přenosu FID AVIONICS FT300 - Uživatelská příručka Pro správnou funkci trackeru je nezbytné nastavit parametry internetového připojení. Zjistěte si u vašeho operátora sítě GSM parametry APN, APN Username a APN Password. Nastavení těchto parametrů proveďte podle následujícího postupu: vložte SIM kartu do trackeru (ujistěte se, že máte vypnutou ochranu PIN) zapojte tracker na napajení vyčkejte na vyhledání signálu GSM (zelená LED bliká 0.1s svítí / 2,9s nesvítí) na tel. č. SIM karty odešlete SMS ve tvaru: Wheslo trackeru,011,apn,apn uživatelsk é jmé no,apn heslo (šestimístné heslo trackeru naleznete na papíru společně s ostatními údaji pro přístup na server FLIGHT-TRACK.) Tracker odešle zpět potvrzující SMS ve tvaru: Set APN Ok/APN,APN uživatelsk é jmé no,apn heslo Popis funkce a propojení se systémem FLIGHT-TRACK Tracker FT300 v pravidelných intervalech (20 s) odesílá informaci o poloze na server služby FLIGHT-TRACK. V případě, že se tracker nachází mimo signál GSM, uchovává data ve vyrovnávací paměti. Jakmile se tracker opět připojí do sítě GSM, odešle tato uchovaná data hromadně. FT300 je vybaven mechanickým čidlem, které rozpozná jakýkoliv drobný pohyb letadla. Díky tomuto čidlu tracker odesílá data pouze tehdy, když se letadlo pohybuje. Dochází tedy k omezení velikosti přenesených dat na server a tím i k minimalizaci poplatků operátorovi sítě GSM za přenos dat. V rámci služby FLIGHT-TRACK jsou poskytovány následující funkce: online tracking letadla sledování aktuální polohy letadla v intervalu 20s Archivace záznamů letů kdykoliv je možné zpětně prohlédnout trasu a výškový profil Evidence časů vzletů, přistání a doby jednotlivých letů Export záznamů do formátu GPX a IGC. Tiskové sestavy ve formátu PDF - 7 -

8 Poplatky operátorům sítě GSM za přenos GPRS Je doporučeno využívat SIM karty s předplaceným kreditem nebo karty s paušálním tarifem M2M. Tracker za hodinu letu přenese 22 kb dat. Dále je nutné při výpočtu nákladů na přenos dat uvážit minimální účtovací jednotu na jedno datové spojení. Tato minimální účtovací jednotka bývá obvykle 1 kb. Dlouhodobým testováním bylo zjištěno, že za hodinu letu dojde k cca spojením. Tzn. v případě minimální účtovací jednotky 1kB a ceně 0,06Kč/kB se budou náklady na datové přenosy pohybovat v rozmezí od 1,2 Kč do 4,8 Kč / letovou hodinu. Je doporučeno využívat SIM karty s předplaceným kreditem. Při větším vytížení sledovaného letadla je výhodnější využívat SIM karty s paušálním tarifem (M2M apod.) U Roamingových spojení ze zahraničí bývá obvykle minimální účtovací jednotka vyšší (100 kb). Proto se u vašeho operátoru ujistěte, jaké jsou poplatky za datový přenos ze zahraničí. Případně využijte výhodnějších paušálních tarifů. Pokud nehodláte využívat roaming při sledování letadla, deaktivujte si ho u vašeho operátora
