Neporazitelné argumenty pro befresh Systém čerstvého vzduchu pro novostavby

Transkript

1 Neporazitelné argumenty pro befresh Systém čerstvého vzduchu pro novostavby

2 Právní situace v Německu Vyhláška o úsporách energie EnEV 6, těsnost, minimální výměna vzduchu (1) Budovy, které se mají stavět, se musí provádět tak, aby byly venkovní plochy, které přenáší teplo, vč. spár trvale vzduchotěsně utěsněny podle uznaných pravidel techniky. (2) Budovy, které se mají stavět, se musí provádět tak, aby byla zabezpečena minimální výměna vzduchu nezbytná pro zdraví a vytápění. 2

3 Značné riziko poškození bez větracího zařízení! LWR 1/h 0,5 Hygienicky požadovaná minimální výměna vzduchu [1/h] 0,4??? Deficit větrání!!! 0,3 0,2 0,10 Netěsnosti v plášti budovy 0,1 0 0,17 Křídla oken plně otevřená 2 x za den 3

4 Větrání okny není možno kontrolovat Mírný pohyb vzduchu (0,5 m/s) venkovní teplota 4 20 C Mírný pohyb vzduchu (0,5 m/s) venkovní teplota 8 C Silný vítr (5 m/s)

5 Jak dlouho denně máte otevřená okna? 1-3 hod. 13 % 3-15 hod. 13 % Anketa Spolkového ministerstva pro výzkum a techniku 0,5-1 hod 74 % 0,5-1 hod 14 % M í nění uživatelů 3-15 hod. 62 % 1-3 hod. 24 % a n a měřená realita 5

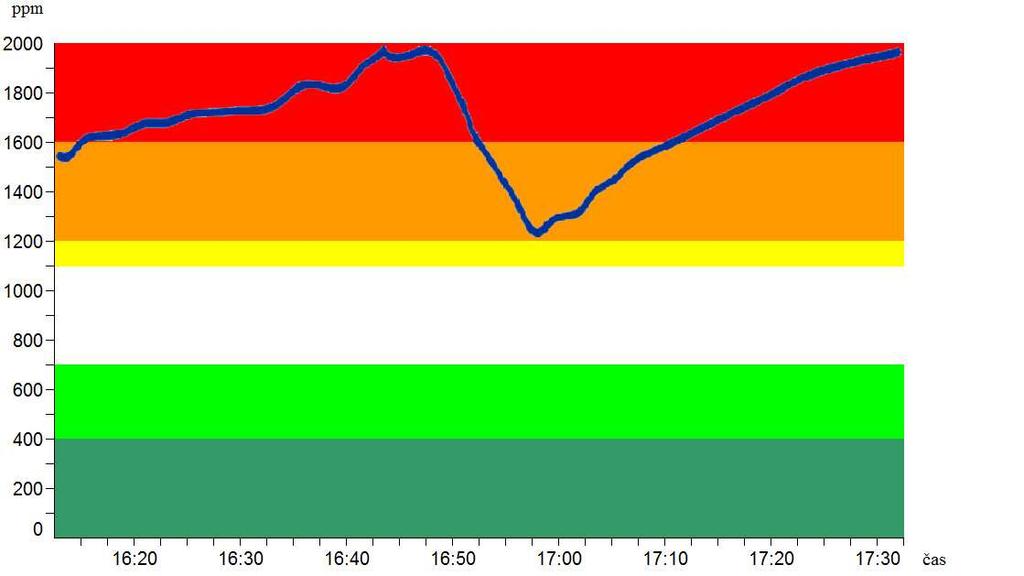

6 Hygiena místnosti při pouhém větrání okny Pouze 30 minut po intenzivním jednorázovém větrání stoupne koncentrace CO2 opět mimo hygienický rozsah! Musí se znovu větrat! Podmínky měření: obytná místnost cca. 20 m², 3 osoby, žádný kuřák 6

7 Následky zvýšeného zatížení CO2 Snížení schopnosti koncentrace Únava Snížení výkonu Bolesti hlavy ppm venkovní vzduch ppm pocit špatného vzduchu ppm špatně větraná ložnice ppm max. koncentrace na pracovišti (MAX-hodnota) ppm člověkem vydechnutý vzduch ppm uhasnutí svíčky ppm pro člověka smrtelné 7

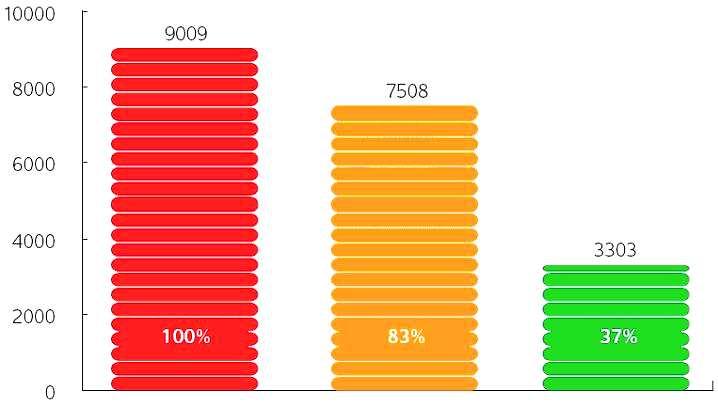

8 Energetické ztráty různých systémů větrání kwh Zdroj: Deutsche Energie-Agentur GmbH (dena) Větrání okny Jednoduché odvětrávací Větrací zařízení zařízení s rekuperací tepla 8

9 Nárůst vlhkosti v domě se 4 osobami Dýchání, odpařování: Praní a sušení prádla: Úklid domu: Zalévání květin: Vaření: Sprchování a koupání: 4-6 litrů/den 1-2 litry/den 1-2 litry/den 1-2 litry/den 1-2 litry/den 2-3 litry/den Celkem: litrů/den 9

10 Zatížení vlhkostí, škody a zdraví Průzkum v celé SRN (Uni Jena, TU Dresden, IEMB Berlin) Výsledky: Viditelné (!) škody vlhkostí ve 22% všech zkoumaných bytů Příčina: nedostatečné větrání Ve vlhkých bytech zřetelně vyšší náchylnost obyvatel na nemoci z nachlazení, astma a alergie, kromě toho vznik zápachu, způsobeného sporami plísní. U centrálního větrání zřetelně méně škod vlhkostí než u větrání okny U jednotlivých ventilátorů více škod vlhkostí než u větrání okny Zveřejněno

11 Důslednost: Do každého nově postaveného obytného domu patří systém větrání s automatickou výměnou vzduchu, nezávislou na uživatelích! 11

12 Úkoly větracího zařízení Nízká spotřeba energie Komfort pro obyvatele (tepelný, akustický) Dobrá kvalita vzduchu v místnosti 12

13 Přednosti Pluggitu Důsledná realizace orientovaného Příčně Průtočného větrání dle Pluggit 2Q principu - Nejlepší kvalita vzduchu, pokrývající všechny místnosti, při každém počasí a v každé denní a roční době - Žádná tvorba plísní v důsledku vysoké vlhkosti vzduchu - Nízké rychlosti proudění a výstupu vzduchu, bez průvanu - Takřka nehlučné - Centrální regulace jednotlivých kanálů přiváděného a odváděného vzduchu Inteligentní ovládání Servo Flow - Automatická kalibrace systému - Automatická kontrola všech filtrů (filtry přístroje a systému) - Přizpůsobení přívodu čerstvého vzduchu k aktuální situaci 13

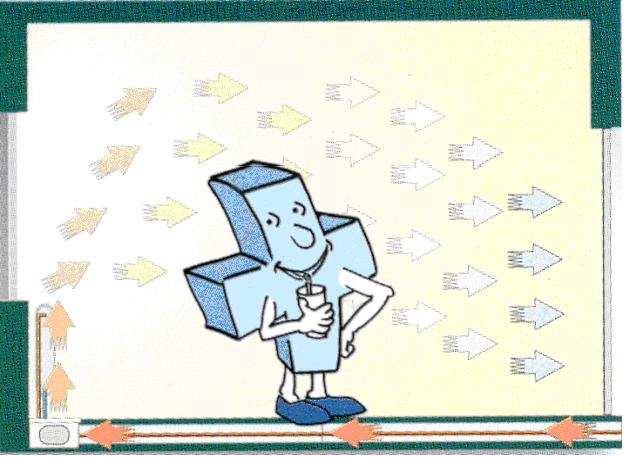

14 Nejvyšší efektivita větrání pomocí principu 2Q (Příčně Průtočné větrání) 14

15 Přednosti Pluggitu Maximální úspora energie - Vysoce účinná rekuperace tepla > 90% - Nízká spotřeba energie, výkonnost > 15 - Vysoká účinnost větrání Maximální flexibilita při pokládání kanálů - Ve stropě, stěnách, nad nebo pod omítku nebo beton Jednoduchá a rychlá instalace (plugg it!) Vysoký hygienický standard - Odzkoušené materiály, neškodné vůči potravinám - Odzkoušené čištění 15

16 Pluggit. Vždy čistý vzduch. podlahová vyústka GTC výměník vzduch-zemní teplo PluggMar rozdělovač přiváděného vzduchu s centrál. regulací množství vzduchu sběrač odpadního vzduchu s centrální regulací množství vzduchu PluggFlex kanál, uložení do podlahy větrací zařízení Pluggit Avent P

17 Pluggit Avent P - Nová generace větracích zařízení Vysoký stupeň rekuperace > 90% Výkonnost > 15 Volitelný letní bajpas Inteligentní regulace - (průběžné přizpůsobení stavu systému) Dálkové ovládání Schváleno Německým stavebnim institutem Berlín! Certifikováno Institutem pro pasivní domy Darmstadt! 17

18 Pluggit VT Rozdělovač přiváděného vzduchu Hlavní rozdělovač Podřízené rozdělovače Centrální regulace množství vzduchu Krycí mřížka Vyústka Stoupačka Jednoduché nasměrování vzduchových kanálů (nahoru, dolů, dopředu. dozadu Kanálový přípoj 18

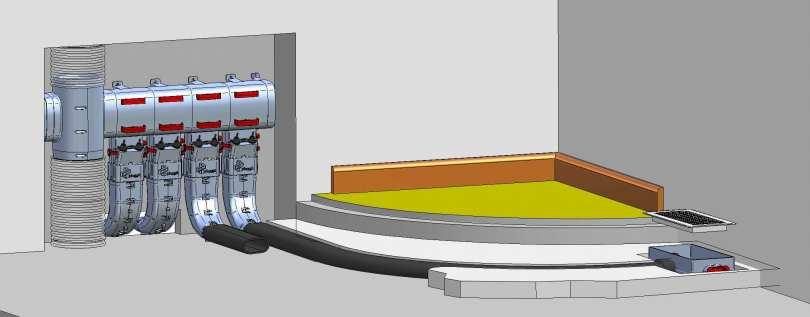

19 Optimální zásobování čerstvým vzduchem Centrální regulace množství vzduchu každého kanálu přívodního vzduchu na podřízeném rozvaděči přívodního vzduchu Neviditelné uložení kanálu PluggFlex v podlaze Optimální umístění vyústky čerstvého vzduchu 19

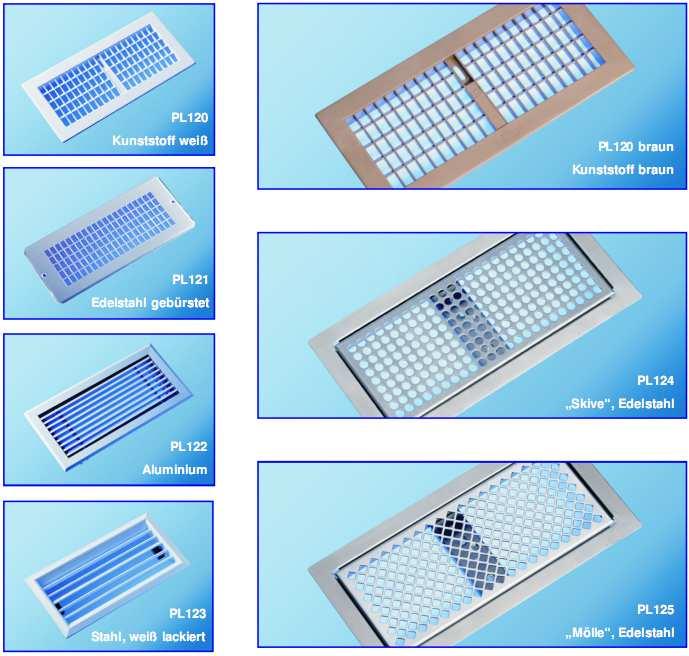

20 Designové clony pro výstup podlaha, nebo stěna 7 variant designu Vysoce kvalitní materiály Řešení pro stěnu a podlahu (včetně pochůzného provedení) PL120 Bílý plast PL121 Kartáčovaný nerez PL122 Hliník PL123 Bíle lakovaná ocel PL120 Hnědý plast PL124 Skive nerez PL123 Mölle nerez 20

21 Optimální odvod odpadního vzduchu Centrální regulace množství vzduchu Patentované vedení vzduchu Stahovací kroužek Centrální sběrač odpadního vzduchu Hadice DN 80 Držák sběrače Ochrana proti omítce Designové clony filtrů Centrální sběrač odpadního vzduchu Rohový nástavec Přípoj filtru Filtr BULPREN Filtrační clona 21

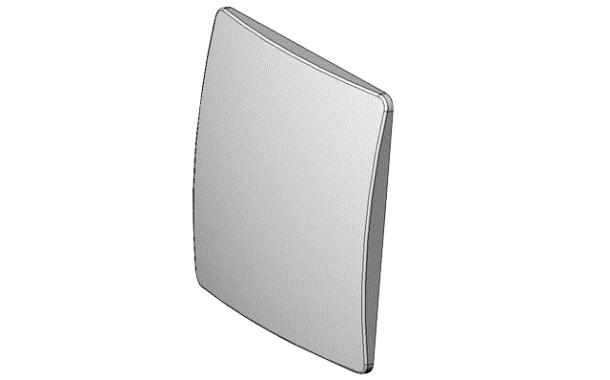

22 Varianty designu Standardní clona filtru Clona Falsterbo design buk přírodní Nástrčná krycí clona pro standardní clonu Nerezová clona Kalmar design kulatý otvor 22 další návrhy jsou ve vývoji

23 Odzkoušené čištění Kontrolle des Reinigungskonzeptes Zertifikat První čistitelný systém větrání v Německu! Technisches Prüfbüro Dipl.-Ing. Jan Marschollek Staatl. anerk. Sachverständiger für RLT-, RWA- und CO-Warnanlagen nach Landesbaurecht des jew. Bundeslandes Am Lützbach Königswinter-Ruttscheid Auftraggeber : Pluggit GmbH Testobjekt : Reinigungskonzept CleanSafe Testergebnis : Die manuell herbeigeführte, massive Verschmutzung des Pluggit-Rohrsystems mit Staub aus dem Industriestaubsauger, der durch Rütteln im System verteilt wurde, konnte vollständig entfernt werden. 23

24 PluggMar - Čerstvý vzduch a mírné teplo Stoupací potrubí PluggFlex-hadice PluggMar Teplovzdušné těleso Integrace topení Rozdělovač PluggFlex-Kanál 24

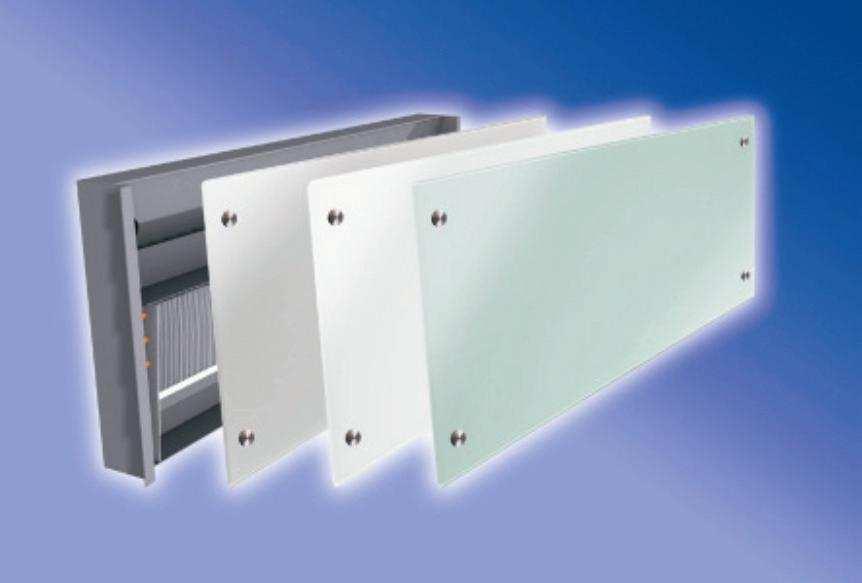

25 PluggMar - Čerstvý vzduch a mírné teplo Ideální systém pro obzvlášť dobře izolované nízkoenergetické domy Inovativní design - vysoce kvalitní skleněné clony - malé rozměry, možnost integrace do stěny - možný individuální design Design od Tiril Grung Nejvyšší komfort - mírný přenos tepla - malá rychlost vzduchu - optimální rozdělení teploty 25

26 S Pluggit befresh-systémem čerstvého vzduchu žijete zdravěji! uspoříte velké množství energie! zvýšíte a udržíte hodnotu Vaší stavby! 26
