1 Nový Bredel Špičkový výkon hadicového čerpadla

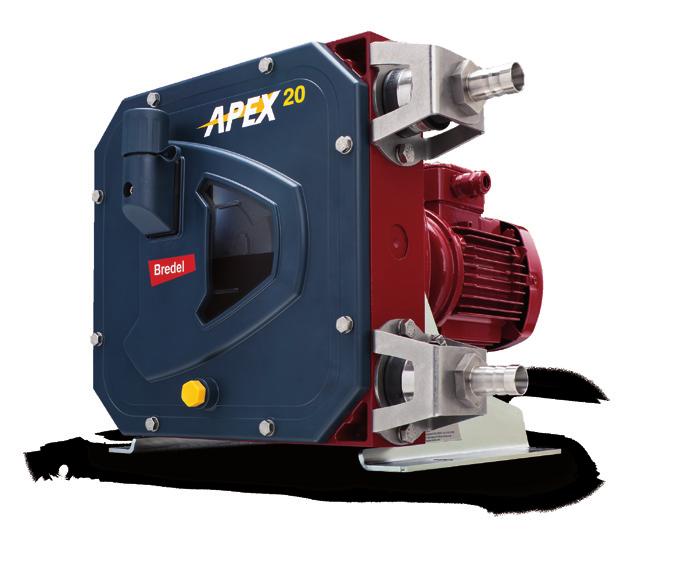

2 Univerzální hadicové čerpadlo optimalizované pro nepřetržitý provoz - Bredel APEX Po úspěšném představení série SPX v roce 2004 Vám přinášíme novinku v technologii hadicových čerpadel - sérii APEX. Na základě léty ověřené spolehlivé technologie přímého napojení převodovky je tato série navržena pro nízkotlaké a střednětlaké aplikace do. 3 v 1 Sérii APEX reprezentují tři modely - APEX10, APEX15 a APEX20. Unikátní geometrie čerpadla umožňuje snadnou konverzi mezi třemi velikostmi hadic pro zdvoj- až ztrojnásobení průtoku bez potřeby investice do nového čerpadla. APEX představuje tři čerpadla v jednom. Navrženo pro nepřetržitý provoz Unikátní tělo čerpadla představuje nový standard v designu hadicových čerpadel. Vyrobeno z litého hliníku nabízí čerpadlo vynikající odvod tepla, větší pevnost a snadnou údržbu. Díky efektivnějšímu chlazení může APEX dosahovat rychlosti až 100 otáček v nepřetržitém provozu. Hadice šité na míru Čerpadla APEX jsou k dispozici se speciálně vyvinutými tenkostěnými hadicemi dostupnými ve čtyřech materiálových provedeních - NR, NBR, EPDM a CSM. Precizní zpracování hadic snižuje jejich opotřebení a prodlužuje životnost až o 50 % oproti ostatním hadicím. Řada APEX nabízí všechny výhody technologie hadicových čerpadel a je vhodná pro čerpání abrazivních, žíravých, citlivých, vysokoviskózních i nízkoviskózních kapalin.

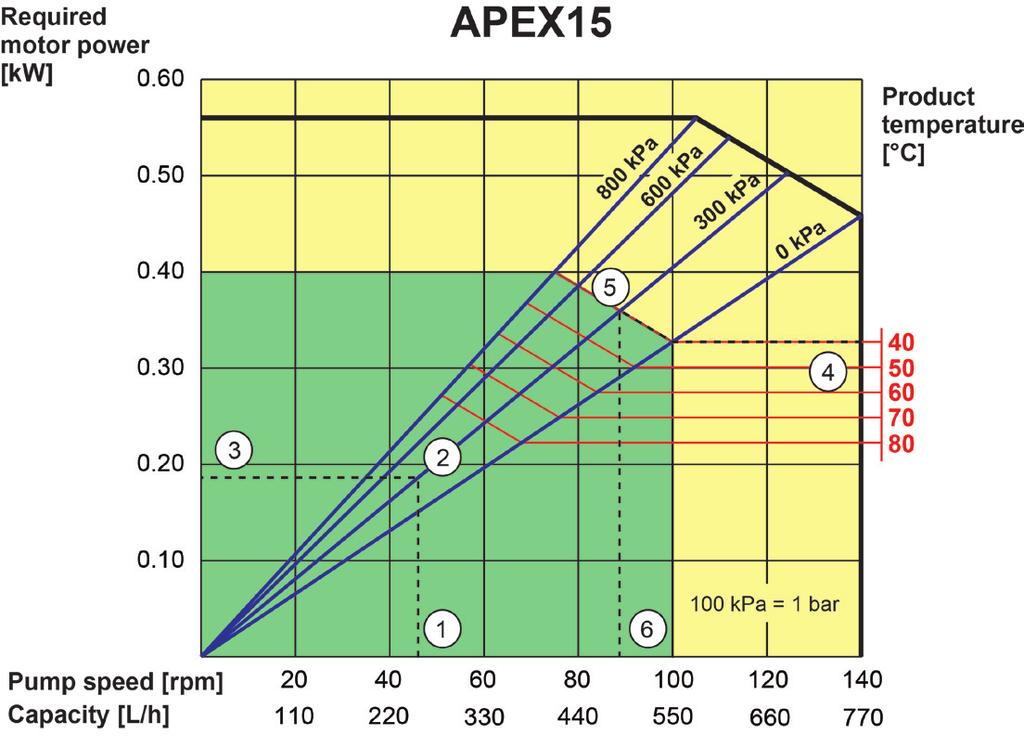

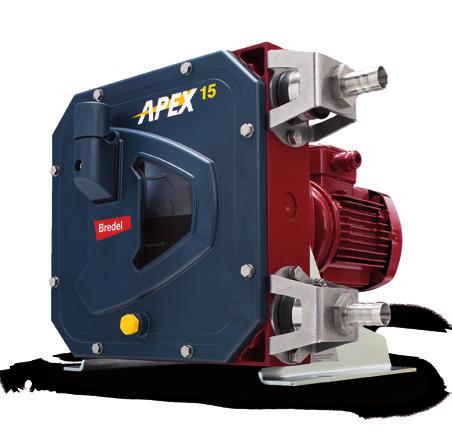

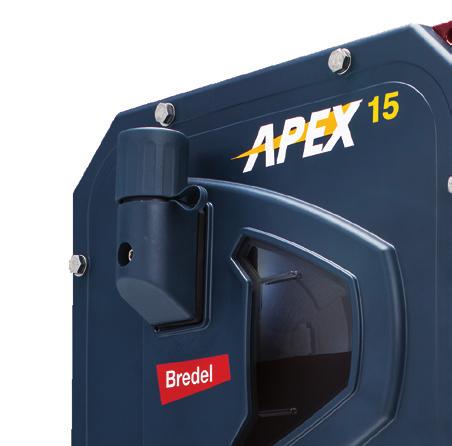

3 Hadicová čerpadla APEX15 APEX APEX series APEX10, APEX15 and APEX20 APEX10, APEX15 and APEX20 hosehose pumps pumps Průtok nepřetržitý/přerušovaný: Průtok nepřetržitý/přerušovaný: series APEX10 5,5-550 l/h /Bredel 5,5-770 l/h Pumps 2,8-280 l/h / 2,8-390 l/h Bredel Hose Pumps Hose Kapacita: Kapacita: Seal less, valveless pumping principle reliable, maintenance Seal less, valveless pumping for principle forlow reliable, low maintenance 0,091 l/ot 0,046 l/ot chemical chemical metering metering rozběhový moment: Min. Singlerozběhový compact is configurable to accept to three hose element moment: Single pump compact pump is configurable accept three hosemin. element sizes to future-proof your process sizes to future-proof your process 57 Nm 48 Nm Compact direct coupled minimises loading onloading gear motor Compact directdesign coupled design minimises on gear motor Vnitřní průměr: Vnitřní průměr: Flow rates fromrates 2.8 to 1,200 and pressure to Flow from 2.8litre/hr to 1,200 litre/hr and up pressure up to Ø 15 mm 10 life mm ØLong reduced maintenance hose Long element life hoseprovides element significantly provides significantly reduced maintenance Max. Decreased cost of ownership due to single component change, low Max.lowvýstupní tlak: Decreasedtlak: cost of ownership due to single component change, výstupní inventory inventory stocking 800 kpa [] 800 kpastocking [] Teplota média: Teplota média: -10 C až 80 C -10 C až 80 C features features performance performance Výkonová křivka Výkonová křivka Požadovaný výkon motoru kw Požadovaný výkon motoru kw Teplota produktu C Otáčky čerpadla ot/m Kapacita l/h Teplota produktu C Otáčky čerpadla ot/m Kapacita l/h 1 Flow required indicates pump speedpump speed 1 Flow required indicates 2 Calculated2discharge Calculatedpressure discharge pressure 3 Net motor 3power required Net motor power required

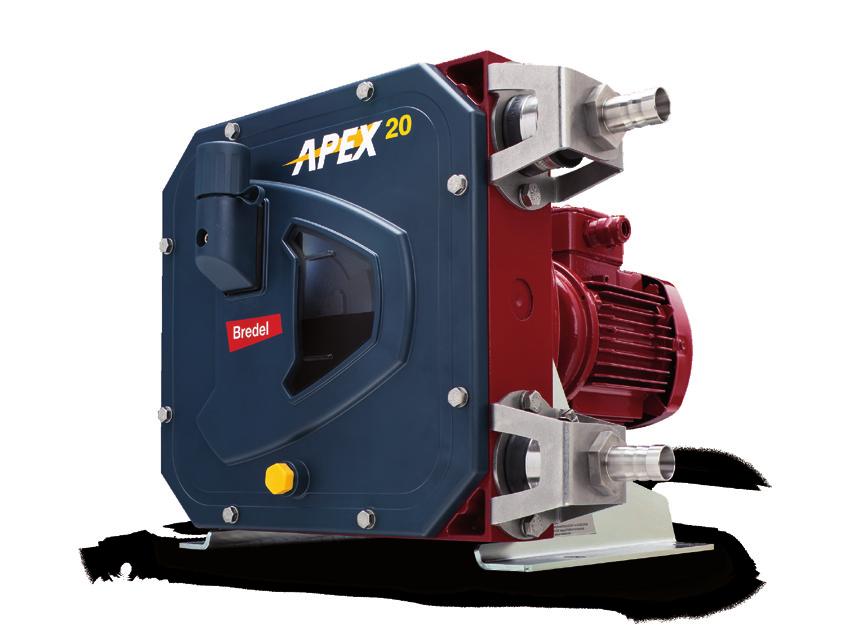

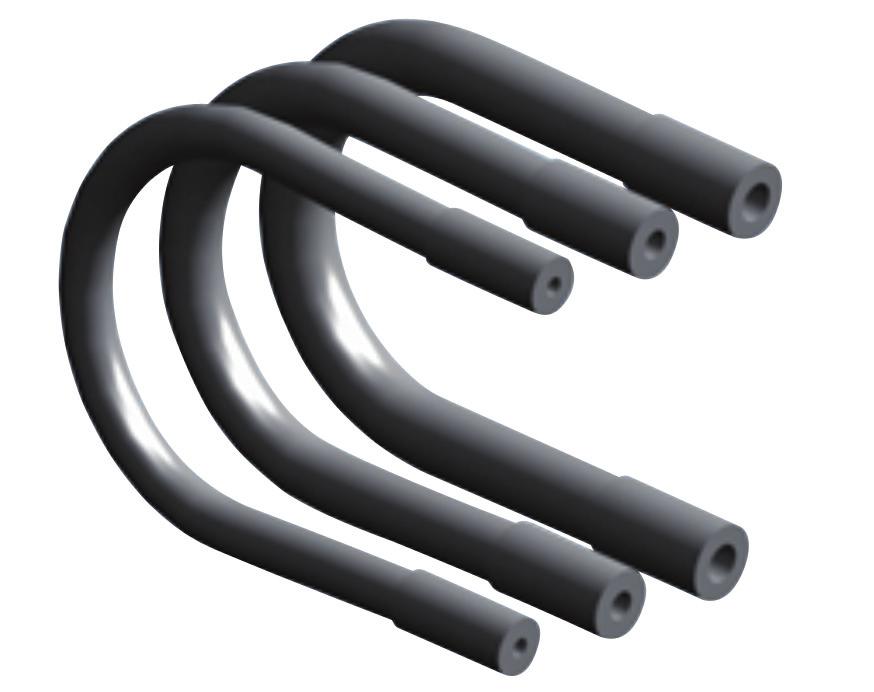

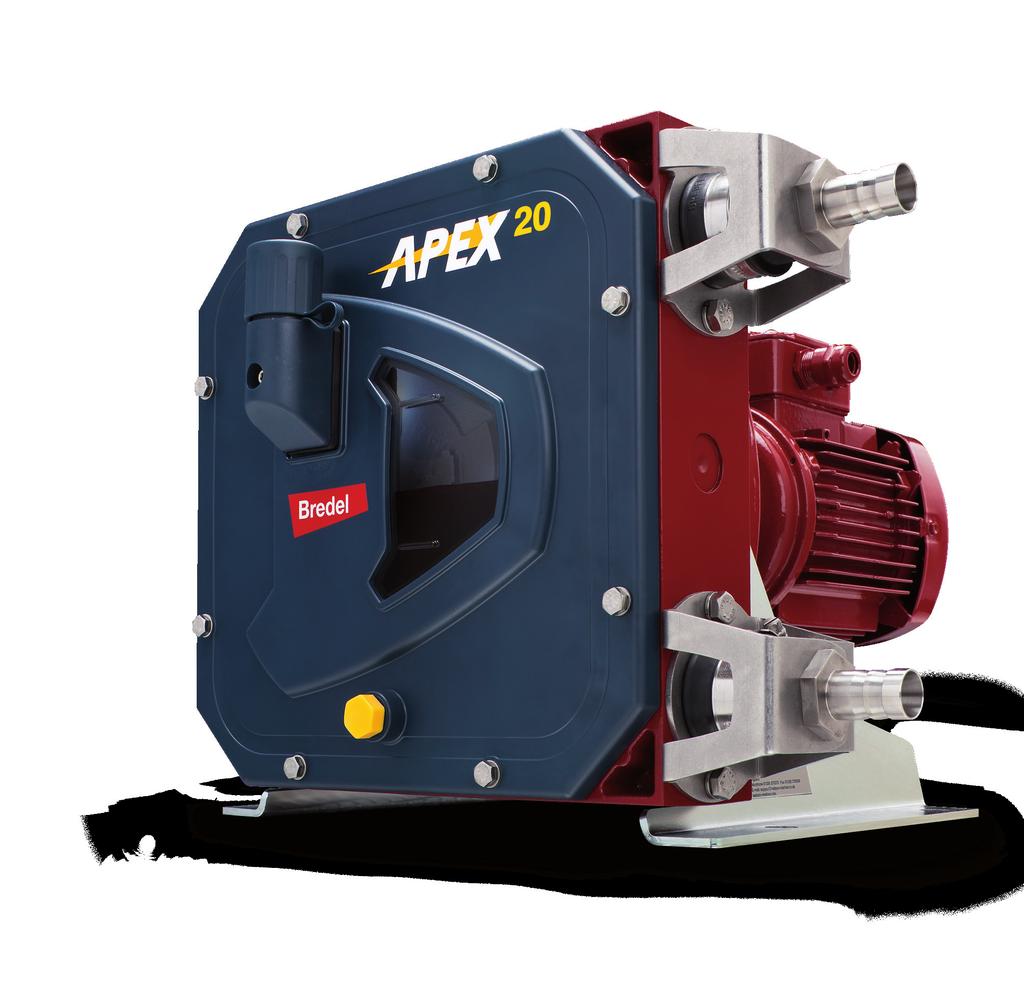

4 Hadicová čerpadla APEX20 Hadice Průtok nepřetržitý/přerušovaný: 8,7-870 l/h / 8, l/h Kapacita: 0,145 l/ot Min. rozběhový moment: 57 Nm Vnitřní průměr: Ø 20 mm Max. výstupní tlak: 800 kpa [] Teplota média: -10 C až 80 C Výkonová křivka Požadovaný výkon motoru kw Teplota produktu C Precizně zpracované hadice s novým typem kordových vrstev a uzpůsobenou tloušťkou stěny pro až o 50 % delší životnost. Speciální koncovky hadic pro optimální fixaci a provoz čerpadla. Materiály: NR NBR Otáčky čerpadla ot/m Kapacita l/h EPDM CSM

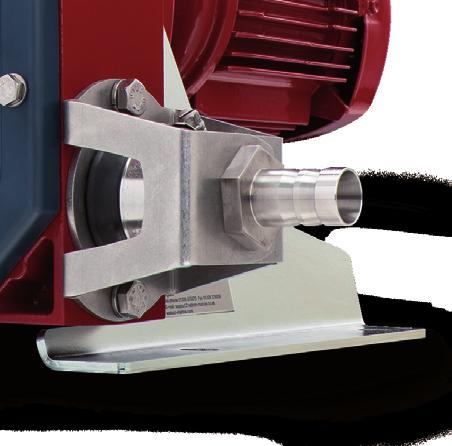

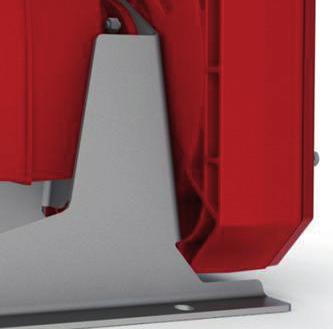

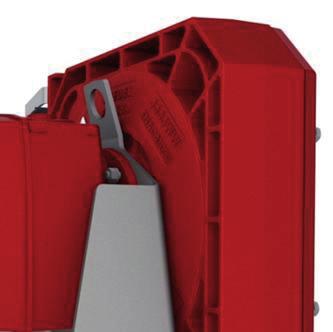

5 Hadicová čerpadla Redukce nákladů, nepřetržitý provoz. Až o 50 % delší životnost hadic ve srovnání s ostatními hadicovými čerpadly Rychlá dostupnost skladových náhradních dílů. Méně údržby a provozních prodlev. Vynikající odvod tepla z pláště čerpadla, umožňující vyšší otáčky. Pro nízkotlaké aplikace do 4 bar a střednětlaké aplikace do. Speciálně zpracované rotory a gumová pouzdra pro delší životnost hadic. 20 Kryt čerpadla ze skelnými vlákny vyztuženého plastu. Tělo čerpadla z litého hliníku. Snadná údržba díky novému designu konzolí. Hadice vyvinuté pro delší životnost.

6 fluidity.nonstop je náš příslib a náš cíl. Vyjadřuje naše odhodlání poskytovat vysokou úroveň služeb a nabízet kvalitní výrobky, technická řešení a odborné znalosti, které jsou na špičce v oboru. Jsme přední evropský dodavatel čerpací techniky a technického poradenství se zaměřením na zpracovatelský průmysl. A protože si chceme tuto pozici udržet, pracujeme bez ustání na tom, abychom vám mohli nabídnout ta nejlepší řešení. fluidity.nonstop is a registered trademark of the AxFlow Group AHQ/S/EN/0188/0512 Pro více informací navštivte prosím AxFlow s.r.o., U Továren 256/14, CZ Praha 10 tel.: ; Fax.: axflow@axflow.cz AxFlow s.r.o., o.z.p.z.o., M.R. Štefánika 39, SK Hlohovec tel.: ; Fax.: axflow@axflow.sk
