1 AxFlow Systems B.V. Bedrijfsweg 14, 8251 KK Dronten AxFlow B.V. Pascallaan 70, 8218 NJ Lelystad. Postbus 233, 8200 AE Lelystad. Tel: +31 (0) Fax: +31 (0) fluidity.nonstop - aby váš provoz stále běžel. fluidity.nonstop je náš příslib a náš cíl. Vyjadřuje naše odhodlání poskytovat vysokou úroveň služeb a nabízet kvalitní výrobky, technická řešení a odborné znalosti, které jsou na špičce v oboru. Jsme přední evropský dodavatel čerpací techniky a technického poradenství se zaměřením na zpracovatelský. A protože si chceme tuto pozici udržet, pracujeme bez ustání na tom, abychom Vám mohli nabídnout ta nejlepší řešení.

2 AxFlow Systems - malé, střední i velké. Nejde o velikost. Jde o perspektivu. Axflow Systems nabízí systémy navržené, zpracované a nainstalované do konkrétního provozu. Tím pro naše zákazníky odpadá značné množství komplikací, průtahů a často i rozčarování, spojených s řízením projektu. Neméně důležitá je i skutečnost, že již při uvedení systému do provozu má zákazník jasno v otázce servisu, údržby a odpovědnosti a může se s klidem věnovat hlavní činnosti svého podnikání. Všechny naše systémy jsou dodávány s kompletní zkušební dokumentací a zárukami. Náš přístup je ojedinělý v tom, ze Váš výrobní provoz vnímáme jako celek, který rozkládáme na jednotlivé funkce a nikoliv na jednotlivá zařízení. Jinými slovy, zajímá nás efektivita jednotlivých funkcí Vašeho provozu, a nakolik slouží svému účelu. Pokud se na výrobní provoz díváte tímto způsobem, spíše než jeho velikost, vnímáte význam jednotlivých částí. Naše bohaté praktické znalosti z oboru čerpání kapalin umíme vhodně zkombinovat s vašimi znalostmi konkrétní výrobní technolgie a zpracovávaného produktu.

3 Potraviny a nápoje Petrochemický Chemický Farmaceutický Úprava a čištění pitné a odpadní vody, zpracování odpadu Komponenty z Potraviny a nápoje Petrochemický Chemický Farmaceutický Úprava a čištění pitné a odpadní vody Komponenty z

4 Potraviny a nápoje Kompletní řešení pro potravinářský Mléčné produkty I Zpracování masa I Výroba polotovarů I Pivovarnictví a výroba nápojů I Výroba pečiva a cukrovinek I Oleje, tuky, omáčky a majonézy

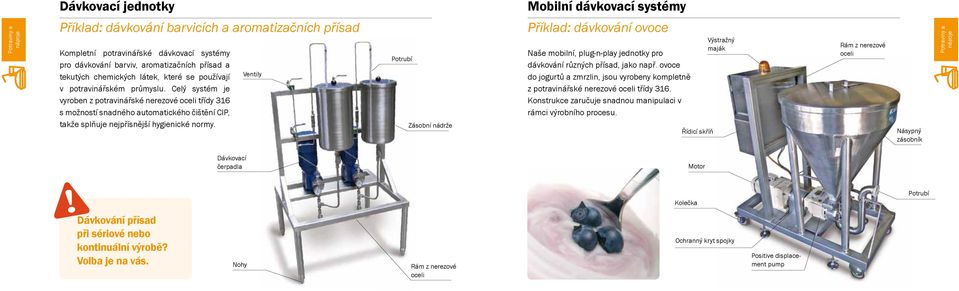

5 Dávkovací jednotky Mobilní dávkovací systémy Potraviny a nápoje Příklad: dávkování barvicích a aromatizačních přísad Kompletní potravinářské dávkovací systémy pro dávkování barviv, aromatizačních přísad a tekutých chemických látek, které se používají v potravinářském u. Celý systém je vyroben z potravinářské třídy 316 s možností snadného automatického čištění CIP, takže splňuje nejpřísnější hygienické normy. Ventily Potrubí Zásobní nádrže Příklad: dávkování ovoce Naše mobilní, plug-n-play jednotky pro dávkování různých přísad, jako např. ovoce do jogurtů a zmrzlin, jsou vyrobeny kompletně z potravinářské třídy 316. Konstrukce zaručuje snadnou manipulaci v rámci výrobního procesu. Řídicí skříň Výstražný maják Rám z nerezové oceli Násypný zásobník Potraviny a nápoje Dávkovací čerpadla Motor Kolečka Potrubí Dávkování přísad při sériové nebo kontinuální výrobě? Volba je na vás. Nohy Rám z nerezové oceli Ochranný kryt spojky Positive displacement pump

6 Výměníky tepla se stíraným povrchem Mobilní jednotka CIP (čištění na místě) Potraviny a nápoje Příklad: přímé chlazení strojově odděleného masa Při zpracování masa stoupá teplota přibližně na 8 C. Aby byla v každé fázi zajištěna 100% hygiena výroby, musí být maso ihned zchlazeno přibližně na 0 C. Při použití tohoto specificky navrženého systému dokážete za hodinu zchladit 10 tun masa z 8 na 0 C. Chladicím médiem je přímo CO2, freon, amoniak, ledová voda, solanka nebo glykol. Provedení systému zajišťuje, že nedochází absolutně k žádnému kontaktu masa s chladicím médiem. Motor Kompletní potrubí z nerezové oceli Příklad: čištění palubních kuchyněk letadel Kompaktní mobilní systém pro zkoušky tlakem a automatické čištění CIP pro čisticí zařízení na hůře dostupných místech, jako jsou například palubní kuchyňky letadel. Řídicí skříň Cirkulační čerpadlo Čerpadlo na zkoušky tlakem Potraviny a nápoje Rám z nerezové oceli Výměníky tepla se stíraným povrchem Hledáte kompaktní jednotku pro tlakové zkoušky, CIP a vysoušení? Tady je. Kolečka Rám z nerezové oceli

7 Jednotka CIP Výrobní jednotka Potraviny a nápoje Cleaning-In-Place (čištění na místě) Systém přípravy automatického čištění CIP výrobních linek v potravinářském u. Zahrnuje parní vytápění, skladování a dávkování chemických látek, nádrže, rám a potrubí z nerezové oceli třídy 316 a řídicí skříň s dotykovým displejem pro kompletní řízení čisticího procesu. Parní vytápění Nádrže z nerezové oceli třídy 316 Potrubí Měřicí zařízení Řídicí skříň Dávkovací čerpadlo Příklad: výroba laxativ Tento systém pro výrobu laktulózy představuje samostatnou jednotku pro dávkování a míchání dvou složek před další dopravou do plnicího stroje. Tato jednotka je plně kompatibilní se systémy CIP (čištění na místě) a je řízena pomocí integrovaného řídicího boxu. Zásobní nádrž z Statický mixér Průtokoměry Řídicí skříň Potraviny a nápoje Spolehlivé hygienické vyčištění celého potrubí, čerpadel a nádrží. Čerpadlo CIP Rám z nerezové oceli Zásobník chemikálií Nohy Rám z nerezové oceli třídy 316 Dávkovací čerpadla Potrubí z nerezové oceli třídy 316

8 Potraviny a nápoje Kompletní řešení Příklad: snižování obsahu tuku v kuřecím mase Kompletní řešení pro trvalou výrobu libového kuřecího masa. Systém zahrnuje různé výměníky tepla se stíraným povrchem pro regulaci teploty. Dekantační odstředivka odstraňuje z masa tuk a čerpadla s rotačními písty dopravují produkt dále v rámci procesu. Výsledkem je 50% snížení obsahu tuku a nulový odpad. Oddělené produkty jsou skladovány pro další zpracování v zásobních nádržích a kontejnerech. Potraviny a nápoje Výrobní jednotka na klíč.

9 Kompletní řešení pro ropný/ plynárenský/petrochemický Petrochemický Rafinérie I Ropné a plynové terminály I Vrtné plošiny

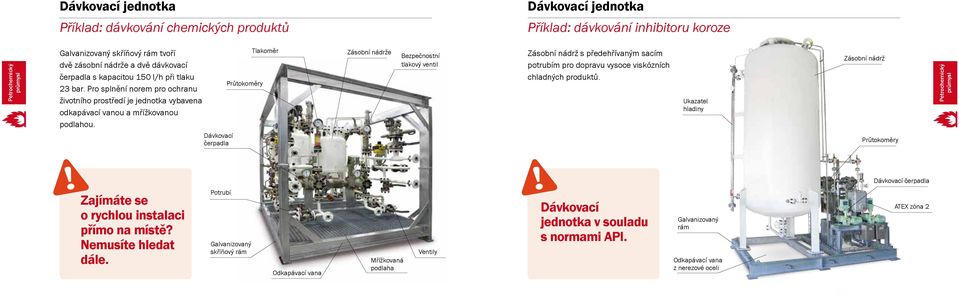

10 Dávkovací jednotka Příklad: dávkování chemických produktů Dávkovací jednotka Příklad: dávkování inhibitoru koroze Petrochemický Galvanizovaný skříňový rám tvoří dvě zásobní nádrže a dvě dávkovací čerpadla s kapacitou 150 l/h při tlaku 23 bar. Pro splnění norem pro ochranu životního prostředí je jednotka vybavena odkapávací vanou a mřížkovanou podlahou. Průtokoměry Tlakoměr Zásobní nádrže Bezpečnostní tlakový ventil Zásobní nádrž s předehřívaným sacím potrubím pro dopravu vysoce viskózních chladných produktů. Ukazatel hladiny Zásobní nádrž Petrochemický Dávkovací čerpadla Průtokoměry Dávkovací čerpadla Zajímáte se o rychlou instalaci přímo na místě? Nemusíte hledat dále. Potrubí Galvanizovaný skříňový rám Odkapávací vana Mřížkovaná podlaha Ventily Dávkovací jednotka v souladu s normami API. Galvanizovaný rám Odkapávací vana z ATEX zóna 2

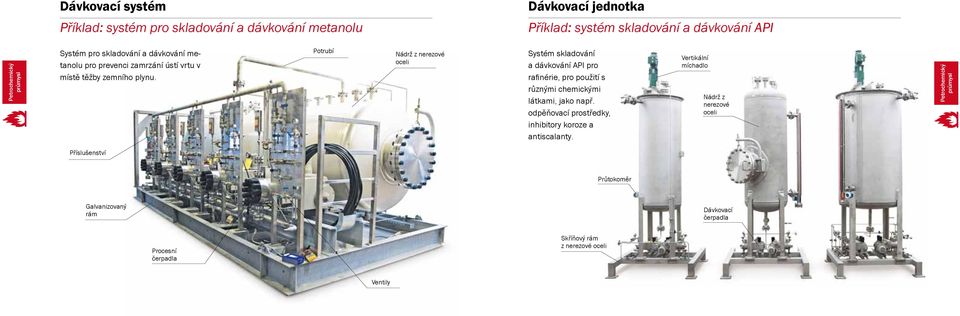

11 Dávkovací systém Příklad: systém pro skladování a dávkování metanolu Dávkovací jednotka Příklad: systém skladování a dávkování API Petrochemický Systém pro skladování a dávkování metanolu pro prevenci zamrzání ústí vrtu v místě těžby zemního plynu. Potrubí Nádrž z nerezové oceli Systém skladování a dávkování API pro rafinérie, pro použití s různými chemickými látkami, jako např. odpěňovací prostředky, inhibitory koroze a antiscalanty. Vertikální míchadlo Nádrž z nerezové oceli Petrochemický Příslušenství Průtokoměr Galvanizovaný rám Dávkovací čerpadla Procesní čerpadla Skříňový rám z Ventily

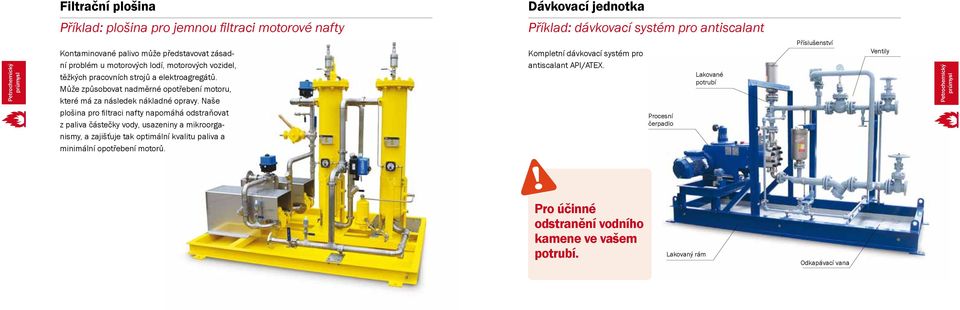

12 Filtrační plošina Dávkovací jednotka Příklad: plošina pro jemnou filtraci motorové nafty Příklad: dávkovací systém pro antiscalant Petrochemický Kontaminované palivo může představovat zásadní problém u motorových lodí, motorových vozidel, těžkých pracovních strojů a elektroagregátů. Může způsobovat nadměrné opotřebení motoru, které má za následek nákladné opravy. Naše plošina pro filtraci nafty napomáhá odstraňovat z paliva částečky vody, usazeniny a mikroorganismy, a zajišťuje tak optimální kvalitu paliva a minimální opotřebení motorů. Kompletní dávkovací systém pro antiscalant API/ATEX. Procesní čerpadlo Lakované potrubí Příslušenství Ventily Petrochemický Pro účinné odstranění vodního kamene ve vašem potrubí. Lakovaný rám Odkapávací vana

13 Kompletní řešení pro chemický Chemický Plasty I Barvy I Lepidla I Barviva a pigmenty Hnojiva I Čisticí prostředky

14 Systém pro vícestupňové dávkování Dávkovací systém Příklad: dávkování různých druhů surovin Příklad: regulace ph při úpravě vody Chemický Víceúčelový systém pro dávkování surovin používaný při výrobě lepidel. Jednotka se skládá z osmi 200litrových zásobních nádrží z LDPE (polyetylen s nízkou hustotou), sacích ventilů a několika dávkovacích čerpadel s různými tlumiči pulzací a průtokoměry. Celá jednotka je osazena na rámu z třídy 316, který je uspůsobený pro pohodlný převoz vysokozdvižným vozíkem. Písto-membránové dávkovací čerpadlo Plastová nádrž o objemu 200 l Průtokoměry Tlumiče pulzací Rám z nerezové oceli třídy 316 Systém pro dávkování NaOH s nádrží z HDPE (polyetylen s vysokou hustotou) a dávkovacímy čerpadly Bran+Luebbe. Efektivní, kompaktní a jedinečný design. Dávkovací čerpadla Měřicí zařízení Potrubí Nádrž z HDPE (polyetylen s vysokou hustotou) Mřížkovaná podlaha Odkapávací vana Chemický Peristaltické hadicové čerpadlo Nohy Vzduchomembránové čerpadlo Nohy Rám z nerezové oceli třídy 316

15 Mixážní a dávkovací jednotka Zásobní a dávkovací jednotka Chemický Příklad: ředění a dávkování hydroxidu sodného Tři kompletní jedntoky pro míchání a dávkování, vestavěné do kontejnerů pro použití v terénu. Jsou vybaveny vytápěním, izolací a osvětlením. Hydroxid sodný se ředí demineralizovanou vodou a dávkuje v maximálním množství 11 l/h při protitlaku 80 bar. Dávkovací čerpadlo, sací a výpustná linka se stoprocentní redundancí. Nádrž z nerezové oceli třídy 316 o objemu 1000 l Tlakoměr Vertikální míchadlo Nádrž z nerezové oceli třídy 316 o objemu 5 l Řídicí skříň Příklad: zásobní a dávkovací jednotka pro úpravu kotelní vody Příprava, skladování a dávkování fosforečnanu sodného, bezkyslíkatých kyselin a morfolinu v rámci jedné jednotky. Celý systém je vyroben z třídy 316. Potrubí z Dávkovací čerpadla Zásobní nádrže z třídy 316 Přípojka pro vertikální míchadlo Průtokoměry Chemický Dávkovací čerpadlo Rám z uhlíkové oceli s trojtou povrchovou úpravou Odkapávací vana z Kompletní potrubí Rám z «Zkušební sestava Odkapávací vana Ventily

16 Kompletní řešení pro farmaceutický Kosmetika I Produkty osobní péče I Farmaceutické produkty Farmaceutický

17 Mixážní a dávkovací jednotka Příklad: přímé míchání a dávkování barvicích a aromatizačních prostředků Jednotka z třídy 316 pro míchání a dávkování barvicích a aromatizačních přísad při výrobě zubních past. Zásobní nádrže, mixážní nádrže, dávkovací čerpadla, dynamické mixéry, ventily, přístroje, veškeré potrubí a kabeláž. Jednotka je vybavena řídicím boxem s PLC a je propojena s továrním systémem SCADA. Příslušenství Skříň tlakovzdušné soustavy Nádrže z nerezové oceli Míchadla Samostatné ovládání a komunikace se systémem SCADA Farmaceutický Farmaceutický AxFlow Systems - řešení problémů a integrace systémů pod jednou střechou. Rám z Feet Ventily Dávkovací čerpadla Průtokoměry «Kompletně navrženo a vyrobeno ve společnosti AxFlow Systems.

18 Farmaceutické nádrže Farmaceutické nádrže Příklad: mobilní systém pro skladování a dávkování Příklad: mobilní nádrž pro přípravu a dávkování Mobilní zásobní a dávkovací systém pro farmaceutický, 0,5 RA s elektrolytickým leštěním. Dávkovací čerpadlo Mobilní nádrže pro přípravu a dávkování jsou dostupné v různých velikostech, s jednoduchou nebo dvojitou stěnou a s možností zahřívání nebo ochlazování. Vertikální míchadlo Nerezový pachový filtr Farmaceutický Určeno pro použití ve zdravotnickém prostředí s přísnými hygienickými pravidly. Podvozek z Nádrž z nerezové oceli třídy 316, 0,5 RA, s elektrolytickým leštěním Rám z Nádrž z Farmaceutický Kolečka «Dvojitá stěna + izolace Kolečka

19 Kompletní řešení pro úpravu a čištění pitné a odpadní vody a zpracování odpadu Čištění splašků I Čištění odpadních vod I Odpadní vody v ových provozech Úprava a čištění pitné a odpadní vody

20 Jednotka pro zpracování odpadní vody Příklad: odpadní voda z výletních člunů Dávkovací skříň Příklad: dávkování chemikálií Kompletní jednotka pro přístaviště, která odsává odpadní vodu, obsahující naftu a splašky z výletních člunů. Otvor na mince Řídicí skříň Pružná sací hadice Dávkovací skříně pro dávkování chemikálií jako například: chlorid železa, hydroxid sodný, kyselina sírová, chlornan sodný. Ventily Řídicí box Skříň z nerezové oceli Peristaltické hadicové čerpadlo Úprava a čištění pitné a odpadní vody «V nabídce také jako mobilní jednotka se vznětovým motorem. Plastové potrubí Dávkovací čerpadla Plastová skříň s průhlednými dvířky Úprava a čištění pitné a odpadní vody

21 PolyTECH-d Příklad: jednotka pro přípravu suchých polymerů, vyrobená kompletně z plastu PolyTECH-d je plně automatizovaná jednotka pro přípravu polymerů. Všechny hlavní součásti, jako je dávkování, předvlhčení, příprava, vyzrávání a řízení jsou spojeny do jedné kompaktní jednotky. Při výrobě suchých polymerů jsou prášek/granule pomocí násypného zásobníku dávkovány přes šnekový podavač do jednotky předvlhčení. Během tohoto procesu je povrch suchého polymeru předvlhčen pro dosažení maximálního možného účinku. PolyTECH-l Příklad: jednotka pro přípravu emulzních polymerů Emulzní polymery musí být před použitím ředěny. Ředění umožňuje inverzi emulzního produktu a převede polymer do aktivního stavu. Správná inverze emulzních polymerů je rychlá a účinná. Nesprávná inverze emulzních polymerů může vést ke ztrátě aktivity v průběhu nedokončené despiralizace a rozložení molekul polymerů. Tato kompaktní jednotka je vybavena dávkovacím čerpadlem s pružinovými ventily. Polymer je dávkován do mixážního kontejneru s vysokootáčkovým mixérem. Úprava a čištění pitné a odpadní vody Věděli jste, že musíte vždy přidávat polymer do vody? Nikoli naopak. Úprava a čištění pitné a odpadní vody

22 Komponenty z od společnosti AxFlow Systems Konstrukce nádrží I Násypné zásobníky I Rámy I Potrubí I Mobilní jednotky Komponenty z

23 Konstrukce ové nádrže z Skladování Průmyslové zásobní nádrže s jednoduchou a dvojitou stěnou nabízíme v libovolných velikostech, s izolací nebo bez izolace. Nádrže mohou být vybaveny mixéry/stěrači. Násypný zásobník se šnekovým podavačem Příklad: násypný zásobník na špenát Inovativní řešení pro maximálně efektivní podávání produktů pro čerpání do objemového čerpadla. Různé šnekové podavače zajišťují, aby nedocházelo k váznutí produktu a zablokování násypného zásobníku, a to bez rizika poškození produktu. Stainless steel equipment Prověřený a vyzkoušený design umožňuje bezproblémové podávání do objemového čerpadla Stainless steel equipment

24 Násypný zásobník Příklad: dávkování viskózních produktů Násypný zásobník z (třída 316) pro podávání viskózních produktů, jako například těsta nebo masa do objemového čerpadla. Ochranný kryt pohonu šnekového podavače z Násypný zásobník z nerezové oceli Různé komponenty z Spojování čerpadel, montovaných trubek a ohybů Motor Komponenty z Jasná volba, je-li na prvním místě zachování struktury produktu. Objemové čerpadlo Přepouštěcí ventil CIP Rám z» Sestavená jednotka čerpadla Komponenty z
