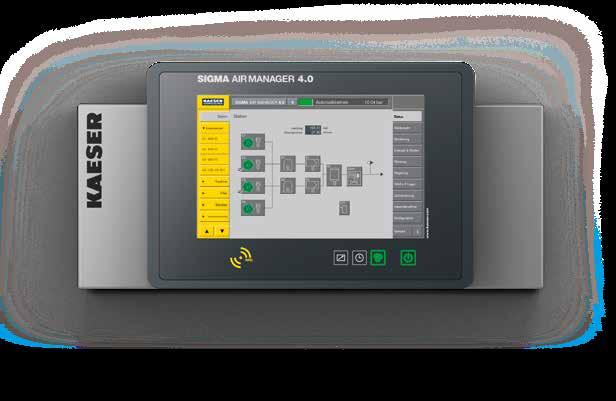

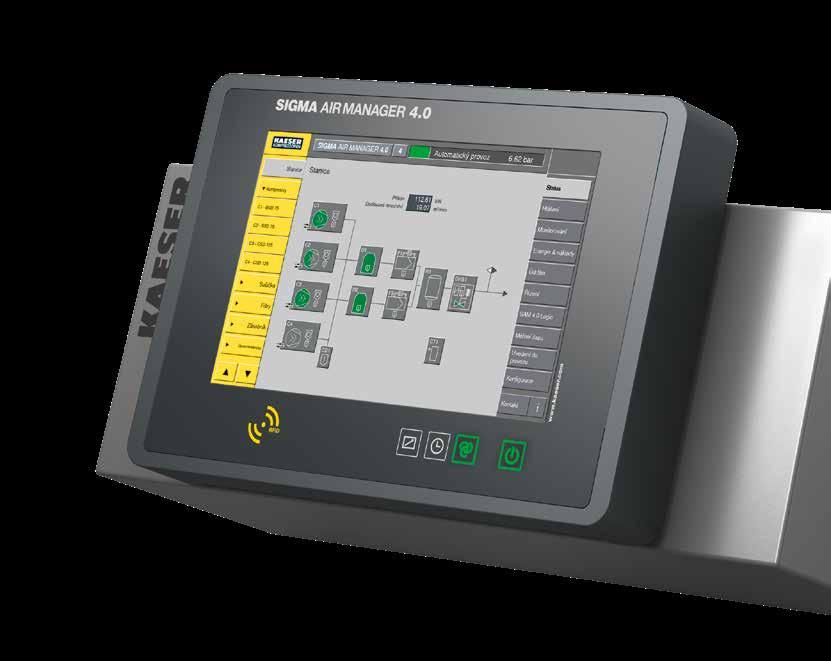

1 KOMPRESSOREN Systém managementu stlačeného vzduchu SIGMA AIR MANAGER 4.0 Klíčová technologe pro koncepc Průmysl 4.0 pro kompresorové a dmychadlové stance

2 SIGMA AIR MANAGER 4.0 Technologe řízení stlačeného vzduchu 4.0 od frmy KAESER Průmysl 4.0 tak zní klíčové slovo pro 4. průmyslovou revoluc. V tomto kontextu je kromě ndvdualzovaných výrobních procesů a výměny nformací ve vztahu k produktu jeden faktor stále důležtější čas. Neboť čas jsou peníze. Průmysl 4.0 se opírá o dgtální nformační technolog. Propojení člověka a stroje, zařízení a obráběných dílů. Výměna nformací v reálném čase: Data, která lze přenášet a vyhodnocovat v reálném čase. Rozhodující výhoda v konkurenčním boj! Zde se otevírají nové potencály v oblast tvorby hodnot, jako např. permanentní použtelnost a dsponblta důležtých průmyslových zařízení. Vnímání. Rozbor. Reakce. V reálném čase. SIGMA AIR MANAGER 4.0 je srdce sítě SIGMA NETWORK a klíčová technologe pro Průmysl 4.0. Jako centrální ntelgence v tlakovzdušném zařízení přebírá úkoly řízení a streamování dat (Internet of Thngs) do budoucí centrální aplkace KAESER SIGMA SMART AIR. Přenos procesních dat tlakovzdušného zařízení se přtom provádí v reálném čase. Pomocí specálních algortmů (bg data) se poté provádí kontnuální analýza k využtí dat, např. pro predktvní údržbu. V KAESER DATA CENTER poté probíhá centrální montorování nstalace tlakovzdušného zařízení (Predctve Mantenance) a permanentní energetcký management. Tím je zajštěna účnnost zařízení po dobu žvotnost. KAESER SIGMA SMART AIR: Predctve Mantenance predktvní údržba Základem této budoucí služby je exstence SIGMA AIR MANAGER 4.0. Díky tomu jsou př budoucím využívání služby SIGMA SMART AIR možné tyto výsledky: Kombnace dálkové dagnostky a potřebou řízené, preventvní údržby nabízí nejvyšší spolehlvost zásobování. Díky dostupnost procesních dat tlakovzdušného zařízení a z toho vyplývající analýzy je možné stanovt deální budoucí čas údržby zařízení. To zabraňuje neplánovaným prostojům, zvyšuje energetckou účnnost (díky sledování důležtých parametrů) a dovoluje přzpůsobení tlakovzdušného zařízení vašm potřebám po celou dobu žvotnost. Díky potřebou řízené, preventvní údržbě se zvyšuje spolehlvost zásobování; zároveň lze snížt servsní náklady až o 30 %. Tlaková flexblta Zdokonalené 3D řízení Efektvta řízení Efektvta spínání Inovace adaptvní regulace 3-D advanced. Algortmus adaptvní regulace 3-D advanced řídí provoz systémů stlačeného vzduchu KAESER. Ty dodávají zcela ndvduálně výkon stlačeného vzduchu vždy dokonale přzpůsobený požadavkům. A to př mnmálních nákladech na energe! Jednečná adaptvní regulace 3-D advanced nepřetržtě analyzuje vzájemný poměr parametrů (např. efektvtu spínání a regulace) a z mnoha možností předběžně vypočítává optmální účnnost. Přtom zohledňuje nejen spouštění a zastavení, ale také ztráty volnoběhu a měnče frekvence nebo flexbltu tlaku. Kromě toho se optmalzuje kvalta systému stlačeného vzduchu a snžuje se průměrný tlak. 2

3 KOMPRESSOREN SIGMA AIR MANAGER Automatcký provoz 6.62 bar Kompresory - BSD m³/mn - CSD 125 Suščka SAM 4.0 Logc Fltry 3

4 SIGMA AIR MANAGER 4.0 Co se v něm skrývá. Co vám nabízí. Upgrade vaší kompresorové stance KAESER SIGMA NETWORK Veškeré komponenty. Bezpečné propojení. Veškeré komponenty kompresorové stance lze hladce ntegrovat do KAESER SIGMA NETWORK. Progresvní SIGMA AIR MANAGER 4.0 roste s vám. Pomocí aktualzace softwaru lze kompresorovou stanc rozšířt pro budoucí potřeby. Zcela bez výměny hardwaru nadřazeného řízení. Více nformací na straně 8 Více nformací od strany 6 KOMPRESSOREN SIGMA AIR MANAGER Kompresory - BSD 75 1 Adaptvní regulace 3D advanced - CSD 125 Optmální účnnost. Řídí provoz vašch tlakovzdušných systémů a z mnoha možností předběžně vypočítává optmální účnnost. Suščka Fltry KAESER SIGMA SMART AIR Paket služeb, se kterým nemáte žádné starost. Jednoznačná kombnace dálkové dagnostky a servsu. Spolehlvost zásobování a úspora nákladů. Více nformací od strany 16 Karta RFID Bezpečnější přhlášení. Integrované rozhraní RFID zaručuje bezpečné přhlášení pověřených osob a to zcela bez hesla. 4

5 Přehledně. Schéma Lve R&I Vaše kompletní kompresorová stance jako schéma na 12palcovém dsplej. Více nformací na straně 9 Průmysl 4.0 Komunkace a výměna dat v reálném čase. Společnost KAESER využívá dgtální nformační technologe a propojuje veškeré komponenty kolem srdce systému, řízení SIGMA AIR MANAGER 4.0. Vaše výhody: Výměna nformací v reálném čase pro nepřetržtou optmalzac energí, nákladů a hladký výrobní proces. Automatcký provoz 6.62 bar m³/mn Energetcký management DIN EN ISO SAM 4.0 Logc Energetcké hlášení dílem okamžku. SIGMA AIR MANAGER 4.0 je váš partner pro ukládání provozních údajů a jejch dodávání dle DIN EN ISO Více nformací na straně 10 SIGMA AIR MANAGER 4.0 Logc Programovatelné řízení ntegrováno! KAESER CONNECT Provoz, spotřeba a přehled nákladů. Vždy a všude. Veškeré údaje o, spotřebě a nákladech lze zobrazt o každém přístroj s možností síťového přpojení. Vždy a všude. Indvduálně programovatelné funkce specfcké pro zařízení, jako např. řízení klapek přívodního, crkulujícího a odpadního vzduchu v závslost na teplotě probíhá pomocí tohoto plánovacího nástroje zcela bez přídavného SPS! Více nformací na straně 11 Více nformací od strany 14 5

6 KOMPRESSOREN Kompresory - BSD 75 - CSD 125 Suščka Fltry KOMPRESSOREN Kompresory - BSD 75 - CSD 125 m³/mn m³/mn SAM 4.0 Logc SIGMA AIR MANAGER Automatcký provoz 6.62 bar Dgtální výstupní zařízení, jako např. přenosný počítač Řídcí stanovště Řídcí stanovště KAESER CONNECT SIGMA AIR MANAGER Automatcký provoz 6.62 bar Komunkační modul (např. Modbus TCP) Suščka SAM 4.0 Logc Fltry SIGMA AIR MANAGER 4.0 KAESER SIGMA NETWORK SIGMA NETWORK PROFIBUS Master : SIGMA CONTROL 2 : SIGMA CONTROL Různé možnost přpojení komponent pro úpravu Možnost přpojení konvenčních kompresorů Přpojení kompresorů pomocí SIGMA CONTROL 2 Přpojení kompresorů s řízením SIGMA CONTROL; přpojení ke stancím se sítí Profbus (nahrazuje SAM 1) Bezpečná data bezpečný provoz! 6

7 KAESER SIGMA NETWORK S vysokou rychlostí a vysokým bezpečnostním standardy Průmysl 4.0 vznáší vysoké požadavky na datovou síť. Musí být rychlá, bezpečná a progresvní. Frmou KAESER vyvnutá výkonná síť SIGMA NETWORK na ethernetové báz umožňuje optmální kontrolu a efektvní řízení stance stlačeného vzduchu a využtí odpovídající Průmyslu 4.0. Průmyslová použtí navíc stanovují zvláštní požadavky na komunkac také v oblast mez jednotlvým stroj, která jsou základem pro Průmysl 4.0. Síť musí být robustní a snadno přenosná z místa na místo, ale přesto celosvětově kompatblní, schopná rychle a spolehlvě transportovat velké množství dat stejně jako zaručt datovou ntegrtu a pro proces požadované vlastnost v reálném čase. Síť KAESER SIGMA NETWORK splňuje všechny tyto předpoklady a nabízí ještě mnohem více. Základ pro predkatvní údržbu. (Predctve Mantenance) SIGMA NETWORK tvoří společně s řízením SIGMA AIR MANAGER 4.0 perfektní zkoordnované nfrastruktury a dává k dspozc údaje pro budoucí servs jako predkatvní údržba nebo energetcký management. To snžuje náklady a zvyšuje provozní spolehlvost a dsponbltu. Pokud s to provozovatel přeje, můžou se provozní údaje kompresorové stance přes šrokopásmové spojení bezpečně přenášet do KAESER DATA CENTER. To je předpokladem pro KAESER SIGMA SMART AIR. Kompatblní. Stávající profbusové sítě KAESER lze ntegrovat do sítě SIGMA NETWORK. Data jsou bezpečná. Na progresvní ethernetové technolog založená sít je lokální síť uvntř kompresorové stance, která umožňuje optmální ntegrac komponentů stance stlačeného vzduchu. Na rozdíl od konvenčních řešení běžnou sběrncí jako profbus, CAN nebo podobné, které pracují relatvně pomalu (maxmálně 12 Mbt/s), dsponuje tato síť vysokou přenosovou rychlostí 100 Mbt/s. Šroce rozšířený protokolový standard TCP/IP tvoří základ datového toku v sít SIGMA NETWORK. SIGMA NETWORK pracuje s vlastním adresam KAESER MAC a tvoří uzavřený, provozně bezpečný segment sítě odpovídající doporučením pro průmyslové řídcí systémy. Defnovaný přechodový uzel umožňuje spolehlvou výměnu dat s externím partnery. 7

8 SIGMA AIR MANAGER 4.0 Progresvní řešení, které roste s potřebou stlačeného vzduchu Váš podnk expanduje a v důsledku toho stoupá také vaše spotřeba stlačeného vzduchu? Pak nastal čas zamyslet se nad rozšířením systému stlačeného vzduchu. Pro SIGMA AIR MANAGER 4.0 to není žádný problém! Tento systém je přpraven na váš růst. Jednoduchá aktualzace softwaru umožňuje rozšíření nadřazeného řízení bez dalších nvestc do nového hardwaru. vašeho systému SIGMA AIR MANAGER 4.0 zcela jednoduše přzpůsobt aktuálním potřebám. To znamená jstotu plánování. Rozhodující předpoklad, abyste svůj podnk bezpečně dovedl do budoucnost. Říd-l SIGMA AIR MANAGER 4.0 dosud např. max. čtyř kompresory, pak je po aktualzac softwaru schopen řídt až osm nebo 16 kompresorů. Díky tomu můžete kapactu Aktualzace 16 SIGMA AIR MANAGER Automatcký provoz Kompresory - BSD 75 m³/mn Aktualzace 8 Voltelných je až 16 kompresorů ve vaší - CSD 125 kompresorové Suščka stanc. Fltry SIGMA AIR MANAGER Přík Dodávané množs SIGMA AIR MANAGER Voltelných je až 8 kompresorů ve vaší stanc stlačeného vzduchu. Aktualzace Přík Dodávané množs Voltelné jsou až 4 kompresory ve vaší stanc stlačeného vzduchu. 8

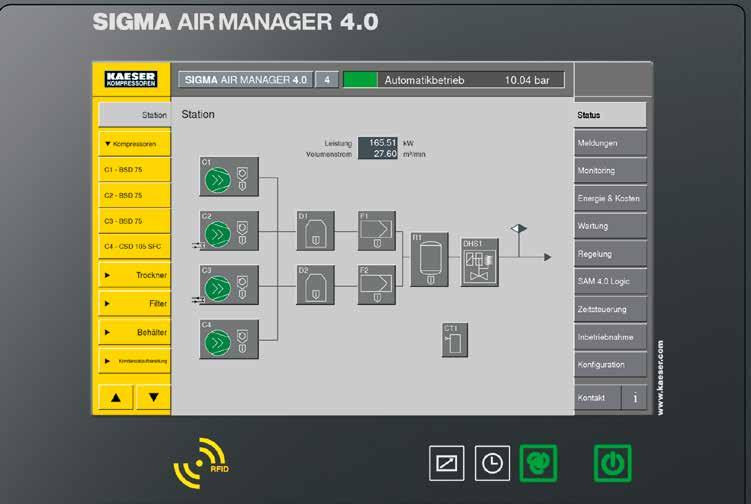

9 KOMPRESSOREN SIGMA AIR MANAGER Automatcký provoz 6.62 bar Kompresory - BSD m³/mn - CSD 125 Suščka SAM 4.0 Logc Fltry Schéma vedení potrubí a přístrojů (schéma R&I) Vaše zařízení ve schématu R&I úplné a aktuální Schéma R&I systému SIGMA AIR MANAGER 4.0 vám ukazuje veškeré komponenty nstalované na vaší kompresorové stanc. I pozděj nstalovaná zařízení a komponenty se budou zobrazovat a jejch data budou dostupné v SIGMA AIR MANAGER 4.0. Veškeré přpojené komponenty uvdíte na první pohled a díky jednoznačnému, ndvduálnímu označení je rychle dentfkujete. Provozní stavy jsou sgnalzovány barevným značkam. Všechno je aktuální! Schéma Lve R&I zobrazuje tyto parametry: Provozní stavy jednotlvých komponent Poruchová a varovná hlášení jednotlvých komponent Objemový proud (dodávané množství) Tlak Mohou být zpracovány další měřcí sgnály, jako např. tlakový rosný bod, teplota prostoru,... 9

10 KOMPRESSOREN Interval Měsíce (M) M 1/2015 M 2/2015 M 3/2015 M 4/2015 M 5/2015 M 6/2015 Spotřeba energe / h Volnoběh 00:00 00:00 00:00 00:00 80,93 10,39 Běh se zátěží 00:00 00:00 00:00 00: , ,58 Celkem 00:00 00:00 00:00 00: , ,97 Objem / m³ 00:00 00:00 00:00 00: , ,20 Specf cký výkon / (m³/mn) 00:00 00:00 00:00 00:00 5,89 7,05 Pozorovat PŘÍSTUPOVÝ MODUS SIGMA AIR MANAGER Automatcký provoz 7,19 bar Energe a náklady dagram Start: :00:00 Konec: :59:00 Aktualzovat 0,9 % 9 % 35 % 99,1 % 56 % 1.1 Běh v zátěž 9 415, Volnoběh 84,74 Náklady na energ 9 499,94 Objem: Specf cký příkon: m³ 6,20 /(m³/mn) Index stlač. vzduchu: 15,51 /1000m³ 1 Náklady na energ 9 499,94 2 Odps 6 000,00 3 nákladů na údržbu 1 600, SAM 4.0 Logc celkové náklady ,94 Energetcký management s certfkátem DIN EN ISO Vaše hlášení vytvořeno ve vteřně Společnost KAESER je odborník na vysokou energetckou účnnost, neboť ta patří k našm klíčovým cílům. Se SIGMA AIR MANAGER 4.0 vám nabízíme kompletní řešení, které vám umožní ukládat veškerá relevantní energetcká data vašeho zásobování stlačeným vzduchem, analyzovat je a ve vteřně z nch vytvořt hlášení k certfkac. Jak pro vás SIGMA AIR MANAGER 4.0 pracuje: Aby se snížlo zatížení žvotního prostředí a náklady pro váš podnk, stanovuje norma DIN EN ISO 50001, jak mají podnky energetckou účnnost systematcky a kontnuálně zlepšovat, a tuto snahu odměňuje daňovým slevam a refundací příplatku na obnovtelné zdroje (EEG-Umlage). SIGMA AIR MANAGER 4.0 vám pomáhá vytvořt hlášení pro certfkac efektvně a rychle: Provede bezpečné uložení provozních dat vašeho tlakovzdušného zařízení a poskytne detalní vyhodnocení a energetckou blanc. Grafcké zobrazení přehledu nákladů (s možností ručního zadávání hodnot např. pro náklady na údržbu a opravy) Provozní data z dlouhodobé datové pamět pro měřcí sgnály (se zpětnou platností jeden rok) Nastavení sazby elektrckého proudu Charakterstky stlačeného vzduchu do 6 let Údaje se nechají exportovat. Zprávu o rozsahu nákladů lze kdykol zobrazt pomocí síťového koncového přístroje prostřednctvím KAESER CONNECT. Navíc mohou být zprávu perodcky zasílány na nastavenou e-malovou adresu! Získáte následující nformace: Charakterstky tlakovzdušného zařízení nebo jednotlvých komponent pro certfkac energetckého managementu podle DIN EN ISO Vytížení kompresorů, dodávané množství, výkon, specfcká potřeba výkonu Celkové náklady SIGMA AIR MANAGER Manuální provoz: 6,45 bar Energe a náklady porovnání časových Jednoduchý přenos dat na vaš e-malovou adresu 10

11 SIGMA AIR MANAGER 4.0 Logc Programovatelné řízení ntegrováno! Pro ndvduálně programovatelné funkce. SIGMA AIR MANAGER 4.0 Logc umožňuje ndvduálně programovat funkce pomocí plánovacího nástroje Engneerng Base společnost KAESER. Chcete se dozvědět více o SIGMA AIR MANAGER 4.0 Logc? Obraťte se prosím na svou kontaktní osobu ve společnost KAESER ohledně této voltelné služby. Díky tomu lze na základě logckých funkcí klapek přívodního, crkulujícího a odpadního vzduchu provádět řízení v závslost na teplotě. Přídavné řízení SPS nebo Logc není ve většně případů nutné. V tomto případě neproftujete jen z jednodušší obsluhy. Integrace představuje především výrazné snížení nákladů oprot běžným kombnacím konvenčního řízení s přídavným paměťově programovatelným řízením (SPS). Letní/zmní provoz kondenzačních/adsorpčních sušček klapek přívodního, crkulujícího a odpadního vzduchu Střídané zapojení suščky Regulace teploty prostoru SIGMA AIR MANAGER 4.0 Logc 11

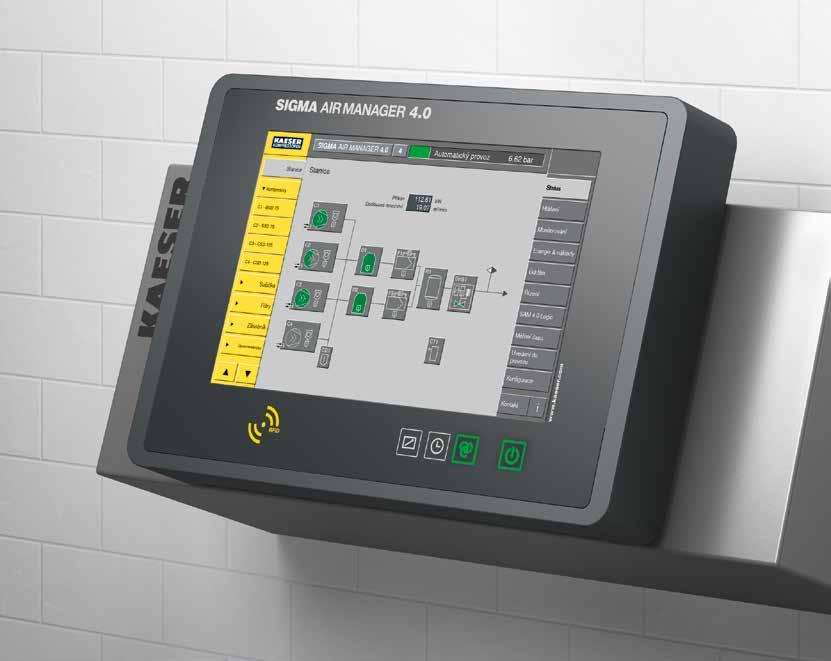

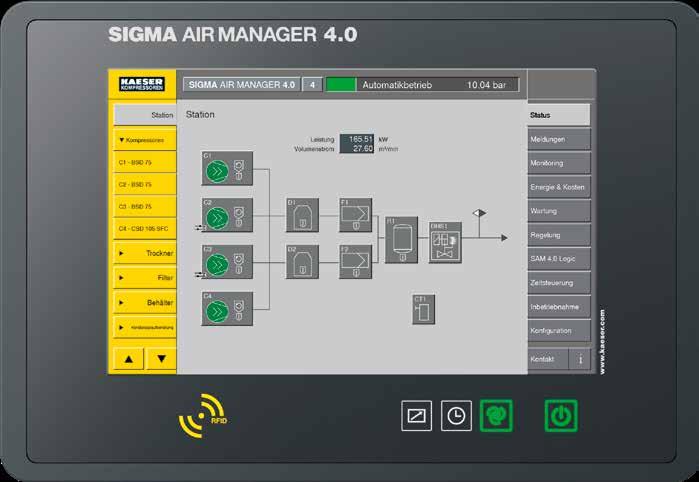

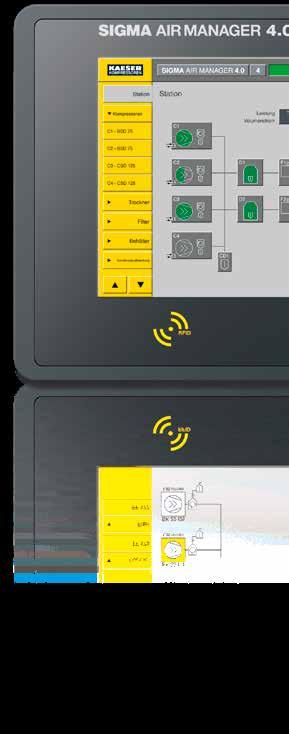

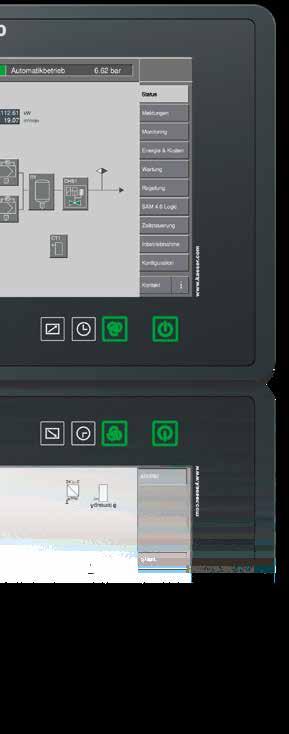

12 Přehledný 12palcový barevný dsplej Robustní dotyková obrazovka se snadnou obsluhou Díky moderní, kapactní dotykové technolog, osazeným přídavným tlačítkům a odolnému LED osvětlení je ovládání systému SIGMA AIR MANAGER 4.0 velm užvatelsky přívětvé. A to nejen na haptcké úrovn: Systém podporuje 30 jazyků a tak usnadňuje používání na celém světě. 12

13 1) Stav Přehled: zobrazení křvky tlaku, ukazatele tlaku, aktuálních hodnot, hstore Manuální předvolba: Výběr kompresorů/dmychadel Zdroje: zobrazení tlaku a výkonu, předvolba, prorty : zobrazení vašeho zařízení ve schématu R&I, naměřené hodnoty, stavové údaje, hodny chodu a sérová data 2) Zobrazení nepotvrzených hlášení Zobrazení vygenerovaných hlášení Zobrazení hstore (všechna hlášení) 3) Spotřeba stlačeného vzduchu Specfcký přkon Měřená data 4) Energe a náklady Tabulka nákladů na energe Dagram nákladů na energe Srovnání energe a nákladů na energe ve stanoveném období Konfgurace tarfu : odeslání hlášení na stanovenou e-malovou adresu se stanoveným ntervalem, např. charakterstky pro energetcký management podle DIN EN ISO ) Grafcké zobrazení kompresorové stance (kompresory, dmychadlo, suščka, fltry,...). Stavy údržby jednotlvých komponent jsou rozpoznatelné na první pohled. 6) Požadovaná hodnota tlaku a skutečná hodnota tlaku Kontrola tlaku 7) SIGMA AIR MANAGER 4.0 Logc SIGMA AIR MANAGER 4.0 Logc umožňuje ndvduálně přzpůsobt funkce kompresorové stanc. Díky logckým funkcím lze např. řídt klapky přívodního, crkulujícího a odpadního vzduchu v závslost na teplotě. 8) Kompresorová stance může být provozována ntegrovaným časovým spínačem. K dspozc je celkem 99 spínacích bodů. 9) Přehled všech vstupů a výstupů SIGMA NETWORK Přehled všech kompresorů s přpojením přes sběrnc PROFIBUS a všech PBU (Profbus I/O) Přehled všech přpojených kompresorů se SIGMA CONTROL 2 přes SIGMA NETWORK Update na aktuálnější verz softwaru Načtení rozšířené/přzpůsobené konfgurace stance Zálohování nastavených dat, hstore hlášení a souborů Log na SD kartu Informace a nastavení přpojení řídcí technky 10) Konfgurace Sérová data SIGMA AIR MANAGER 4.0 Nastavení rozhraní Nastavení e-malu Datum, čas, jazyk Užvatelská správa Nastavení dspleje, blokování tlačítek 11) ní údaje společnost KAESER 12) -Button Pod tlačítkem -Button vám je k dspozc Onlne návod k obsluze. 13

14 KOMPRESSOREN Kompresory - BSD 75 - CSD 125 Suščka Fltry SIGMA AIR MANAGER Automatcký provoz 6.62 bar m³/mn SAM 4.0 Logc KOMPRESSOREN Kompresory - BSD 75 - CSD 125 Suščka Fltry m³/mn SAM 4.0 Logc SIGMA AIR MANAGER Automatcký provoz 6.62 bar Vzualzace v smartphonu Vzualzace v tabletu KOMPRESSOREN SIGMA AIR MANAGER Automatcký provoz 6.62 bar Kompresory - BSD m³/mn - CSD 125 Suščka SAM 4.0 Logc Fltry 14

15 KOMPRESSOREN Kompresory - BSD 75 - CSD 125 KOMPRESSOREN Kompresory - BSD 75 - CSD 125 SIGMA AIR MANAGER Automatcký provoz 6.62 bar SIGMA AIR MANAGER Automatcký provoz 6.62 bar m³/mn m³/mn Suščka SAM 4.0 Logc Suščka Fltry Fltry Vzualzace v laptopu Vzualzace v počítač KAESER CONNECT KAESER CONNECT Vždy v obraze na všech síťových koncových přístrojích Integrovaný webový server systému SIGMA AIR MANAGER 4.0 vzuálně přpravuje veškerá data vašeho tlakovzdušného systému v podobě HTML stránek. Data jsou k dspozc kdykol a kdekol a lze je zobrazt v reálném čase na každém síťovém přístroj. 15

16 KAESER SIGMA SMART AIR Paket služeb, se kterým nemáte žádné starost Každý jednotlvý komponent ze sítě KAESER SIGMA NETWORK představuje vyspělý produkt, který vychází z dlouholetého know-how společnost KAESER. Výhody vyplývající z těchto znalostí mohou být pro vás a váš podnk rozhodující. Neboť jen společnost KAESER zajstí plynulé zásobování stlačeným vzduchem a zaručí, že váš tlakovzdušný systém bude stále pracovat energetcky optmálně. Kromě toho vám nabízí dosud jednečná kombnace dálkové dagnostky realzovaná odborníky společnost KAESER na stlačený vzduch a preventvní údržby podle potřeby dosud nepoznanou míru spolehlvost zásobování a úspory nákladů. S paketem služeb KAESER SIGMA SMART AIR vám společnost KAESER nabízí kompletní servs. Od hardwaru po software, od montáže po uvedení do, od analýzy dat po dynamckou údržbu. Společnost KAESER dodává a dále obhospodařuje kompletní zásobování stlačeným vzduchem ve vašem podnku. Den za dnem. 24 hodn denně. KOMPRESSOREN SIGMA AIR MANAGER Automatcký provoz 6.62 bar Kompresory - BSD m³/mn - CSD 125 Suščka SAM 4.0 Logc Fltry Cloud KAESER SIGMA NETWORK Např. kompresorová stance s řízením SIGMA AIR MANAGER

17 KOMPRESSOREN Kompressoren - BSD 75 - BSD 75 - CSD 105 SFC Staton Trockner Flter Behälter Kondensataufberetung Druck: Lefermenge: Lestung: Start: :13 Ende: :51 bar m³/mn Start: Ende: Betrebsdaten Kompressorzustände Analyse Start bar m³/mn Chcete se dozvědět více o paketu KAESER SIGMA SMART AIR? Obraťte se na svou kontaktní osobu ve společnost KAESER. Vaše výhody jedním pohledem Maxmální dsponblta Optmální účnnost Nízké náklady po dobu žvotnost Ideální servsní management Energetcký management podle DIN EN ISO Progresvta KAESER DATA CENTER SIGMA AIR MANAGER Automatkbetreb bar > :00 > 0 > :00 Moblní užvatel Servsní a energetcký management 24 hodn denně KAESER AIR SERVICE, KAESER ENGINEERING 17

18 Techncké údaje SIGMA AIR MANAGER SIGMA AIR MANAGER SIGMA AIR MANAGER Druhy řízení a regulace Adaptvní regulace 3-D advanced dodávaného množství standardně Voltelné Možnost přpojení kompresorové stance Celkem ovládané kompresory/dmychadla Kompresory se systémem SIGMA CONTROL 2 prostřednctvím sítě SIGMA NETWORK Porty SNW RJ 45 Porty SNW RJ 45 / FOC (optcká vlákna) Sérově (7 portů) Voltelné Lbovolné vstupní sgnály Dgtální 24 V DC (např. ECO-DRAIN, kompresory bez SIGMA CONTROL, dálkové ZAP/VYP) 6 Analogové 4-20 ma (např. měřcí přístroj tlakového rosného bodu, měřcí převodník tlaku) 4 Lbovolné výstupní sgnály Výstupy relé (např. czí kompresory, kompresory se SIGMA CONTROL Basc, souhrnná porucha) 5 Vybavení Vzualzace prostřednctvím zabudovaného webového serveru Dlouhodobá paměť provozních dat, 1 rok Měřící převodník tlaku standardně standardně standardně komunkační rozhraní ggabtový Ethernet pro dálkovou vzualzac (webový server) Slot pro komunkační modul (např. PROFIBUS DP, PROFINET IO, Modbus TCP) Slot pro karty SD HC/XC (např. pro aktualzace) standardně standardně standardně Rozměry, váha Šířka x hloubka x výška v mm 540 x 284 x 483 Hmotnost v kg 20 18

19 KOMPRESSOREN Kompresory - BSD 75 - CSD 125 Suščka Fltry m³/mn SAM 4.0 Logc Vybavení SIGMA NETWORK Profbus DP DP- SIGMA NETWORK SIGMA AIR MANAGER Automatcký provoz 6.62 bar Master SIGMA NETWORK SIGMA NETWORK dgtální dgtální analogové analogové SX7 PBU např. kompresor např. ECO-DRAIN např. měřcí přístroj tlakového rosného bodu např. měřcí převodník tlaku Kompresorová stance s řízením SIGMA AIR MANAGER 4.0 možnost přpojení Řídcí systémy Specálně přzpůsobený průmyslový počítač s vícejádrovým procesorem Quad Core, sestávající z obslužného panelu, řídcí a výpočetní jednotky, komunkačních rozhraní, ntegrovaného webového serveru. Porty SIGMA NETWORK, dgtální a analogové vstupní / výstupní sgnály Rozhraní člověk stroj Intutvní ovládání, podsvícený LED 12,1palcový TFT průmyslový barevný dsplej ve formátu 16:10 s kapactní dotykovou funkcí, rozlšení 1280 x 800 pxelů, čtyř LED podsvícená senzorová tlačítka, zapsovací a čtecí zařízení RFID pro karty typu KAESER Equpment Card a klíče KAESER RFID, 30 jazyků Komunkační rozhraní Ggabtový ethernet pro dálkovou vzualzac (webový server), e-mal, slot pro komunkační modul (pro přpojení na řídcí technku), slot pro karty SD HC/XC (např. pro aktualzace) Spínací skříň Rozvodná skříň z ocelového plechu/plastu pro montáž na stěnu, s ochranou prot prachu a ostřkující vodě, IP 54, CE, culus, elektromagnet. kompatblta Volby Porty SNW RJ 45 (+6 portů), porty SNW RJ 45/FOC (optcká vlákna), SNW-PROFIBUS-Master např. pro přpojení kompresorů se SIGMA CONTROL, komunkační moduly: PROFIBUS DP, PROFINET IO, Modbus TCP, EtherNet/IP Aktualzace Aktualzace softwaru pro rozšíření počtu řdtelných komponent. Výměna hardwaru není nutná. Příslušenství K rozšíření řízení je k dspozc sběrncový převodník SIG- MA NETWORK (SBU). Sběrncový převodník SBU může být osazen analogovým vstupním a výstupním moduly a také porty SIGMA NETWORK. 19

20 Doma na celém světě Jako jeden z největších světových výrobců kompresorů a poskytovatel systémů se stlačeným vzduchem je společnost KAESER KOMPRESSOREN přítomná na celém světě: Ve více než 140 zemích zabezpečují zastoupení partnerské f rmy, aby užvatelé mohl využívat vysoce moderní, efektvní a spolehlvé zařízení se stlačeným vzduchem. Zkušení odborní poradc a nženýř nabízejí rozsáhlé poradenství a provádějí ndvduální, energetcky efektvní řešení pro všechny obory použtí stlačeného vzduchu. Globální počítačová síť meznárodní f remní skupny KAESER umožňuje přístup všem zákazníkům z celého světa ke know-how tohoto dodavatele systémů stlačeného vzduchu. Vysoce kvalf kovaná, sítí globálně propojená prodejní a servsní organzace celosvětově zajšťuje nejvyšší možnou dostupnost všech produktů a služeb společnost KAESER. KAESER KOMPRESSOREN s.r.o. K Zelenč 2874/ Praha 9 H. Počernce Obchodní oddělení Tel: Fax: Servsní oddělení Tel: emal: nfo.czech@kaeser.com P-790CZ Techncké změny vyhrazeny!.3/18
