1 Akustika Přehled Akustika

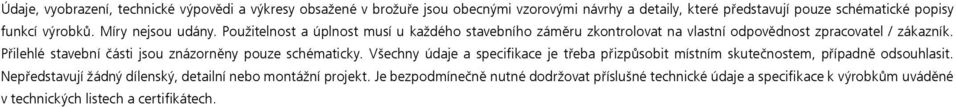

2 Údaje, vyobrazení, technické výpovědi a výkresy obsažené v brožuře jsou obecnými vzorovými návrhy a detaily, které představují pouze schématické popisy funkcí výrobků. Míry nejsou udány. Použitelnost a úplnost musí u každého stavebního záměru zkontrolovat na vlastní odpovědnost zpracovatel / zákazník. Přilehlé stavební části jsou znázorněny pouze schématicky. Všechny údaje a specifikace je třeba přizpůsobit místním skutečnostem, případně odsouhlasit. Nepředstavují žádný dílenský, detailní nebo montážní projekt. Je bezpodmínečně nutné dodržovat příslušné technické údaje a specifikace k výrobkům uváděné v technických listech a certifikátech.

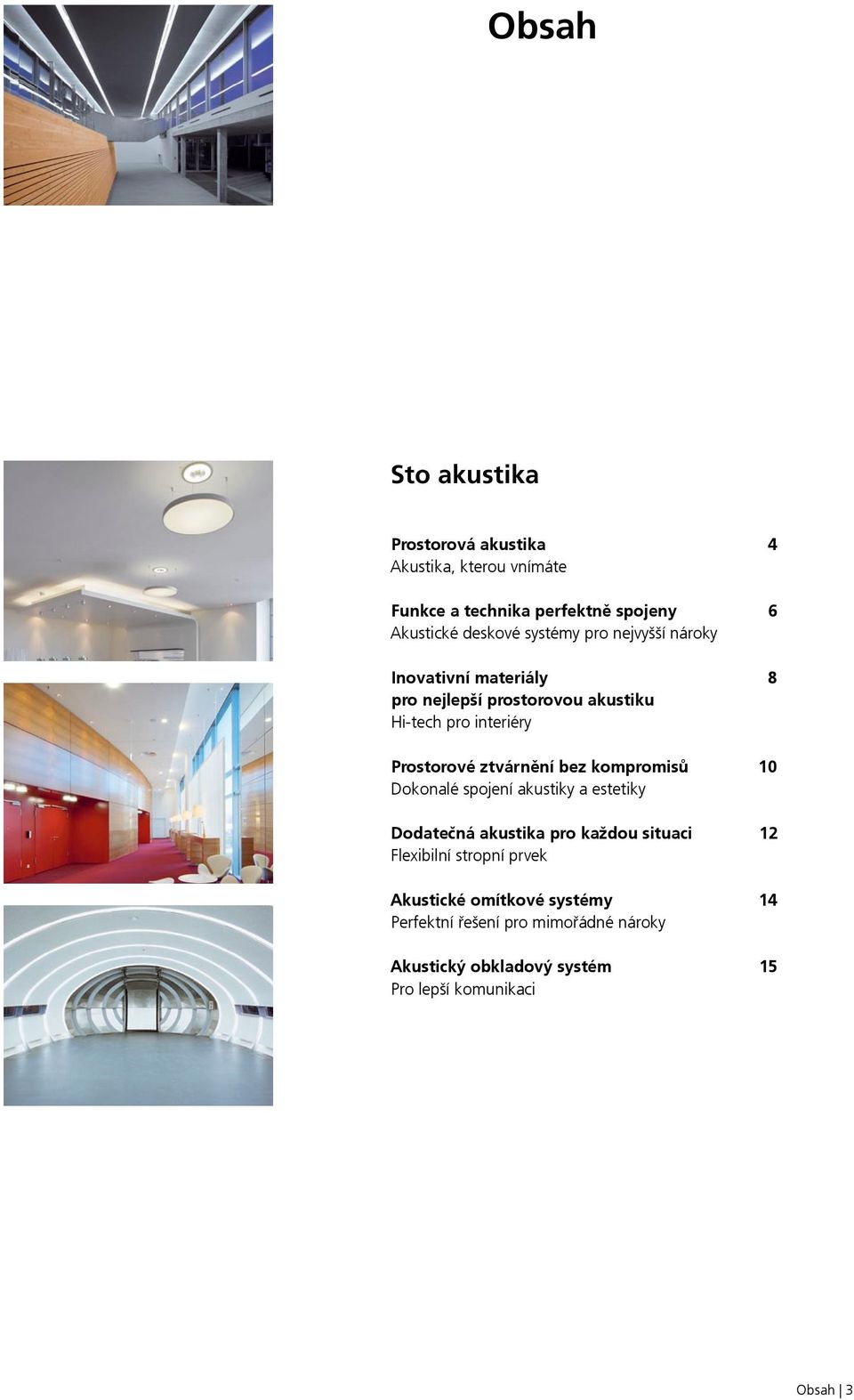

3 Obsah Sto akustika Prostorová akustika Akustika, kterou vnímáte Funkce a technika perfektně spojeny Akustické deskové systémy pro nejvyšší nároky Inovativní materiály pro nejlepší prostorovou akustiku Hi-tech pro interiéry Prostorové ztvárnění bez kompromisů Dokonalé spojení akustiky a estetiky Dodatečná akustika pro každou situaci Flexibilní stropní prvek Akustické omítkové systémy Perfektní řešení pro mimořádné nároky Akustický obkladový systém Pro lepší komunikaci Obsah 3

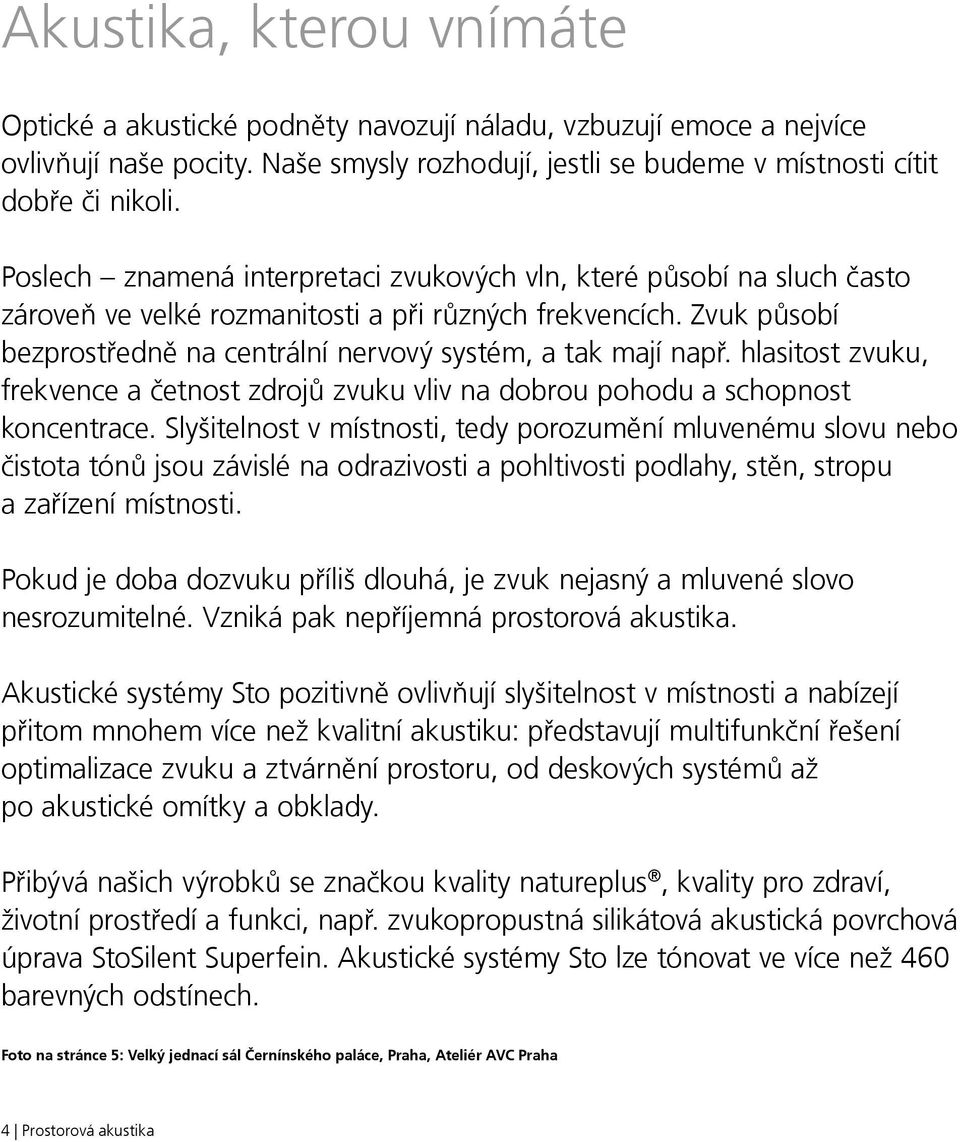

4 Akustika, kterou vnímáte Optické a akustické podněty navozují náladu, vzbuzují emoce a nejvíce ovlivňují naše pocity. Naše smysly rozhodují, jestli se budeme v místnosti cítit dobře či nikoli. Poslech znamená interpretaci zvukových vln, které působí na sluch často zároveň ve velké rozmanitosti a při různých frekvencích. Zvuk působí bezprostředně na centrální nervový systém, a tak mají např. hlasitost zvuku, frekvence a četnost zdrojů zvuku vliv na dobrou pohodu a schopnost koncentrace. Slyšitelnost v místnosti, tedy porozumění mluvenému slovu nebo čistota tónů jsou závislé na odrazivosti a pohltivosti podlahy, stěn, stropu a zařízení místnosti. Pokud je doba dozvuku příliš dlouhá, je zvuk nejasný a mluvené slovo nesrozumitelné. Vzniká pak nepříjemná prostorová akustika. Akustické systémy Sto pozitivně ovlivňují slyšitelnost v místnosti a nabízejí přitom mnohem více než kvalitní akustiku: představují multifunkční řešení optimalizace zvuku a ztvárnění prostoru, od deskových systémů až po akustické omítky a obklady. Přibývá našich výrobků se značkou kvality natureplus, kvality pro zdraví, životní prostředí a funkci, např. zvukopropustná silikátová akustická povrchová úprava StoSilent Superfein. Akustické systémy Sto lze tónovat ve více než 460 barevných odstínech. Foto na stránce 5: Velký jednací sál Černínského paláce, Praha, Ateliér AVC Praha 4 Prostorová akustika

5 Kapitelführung 5

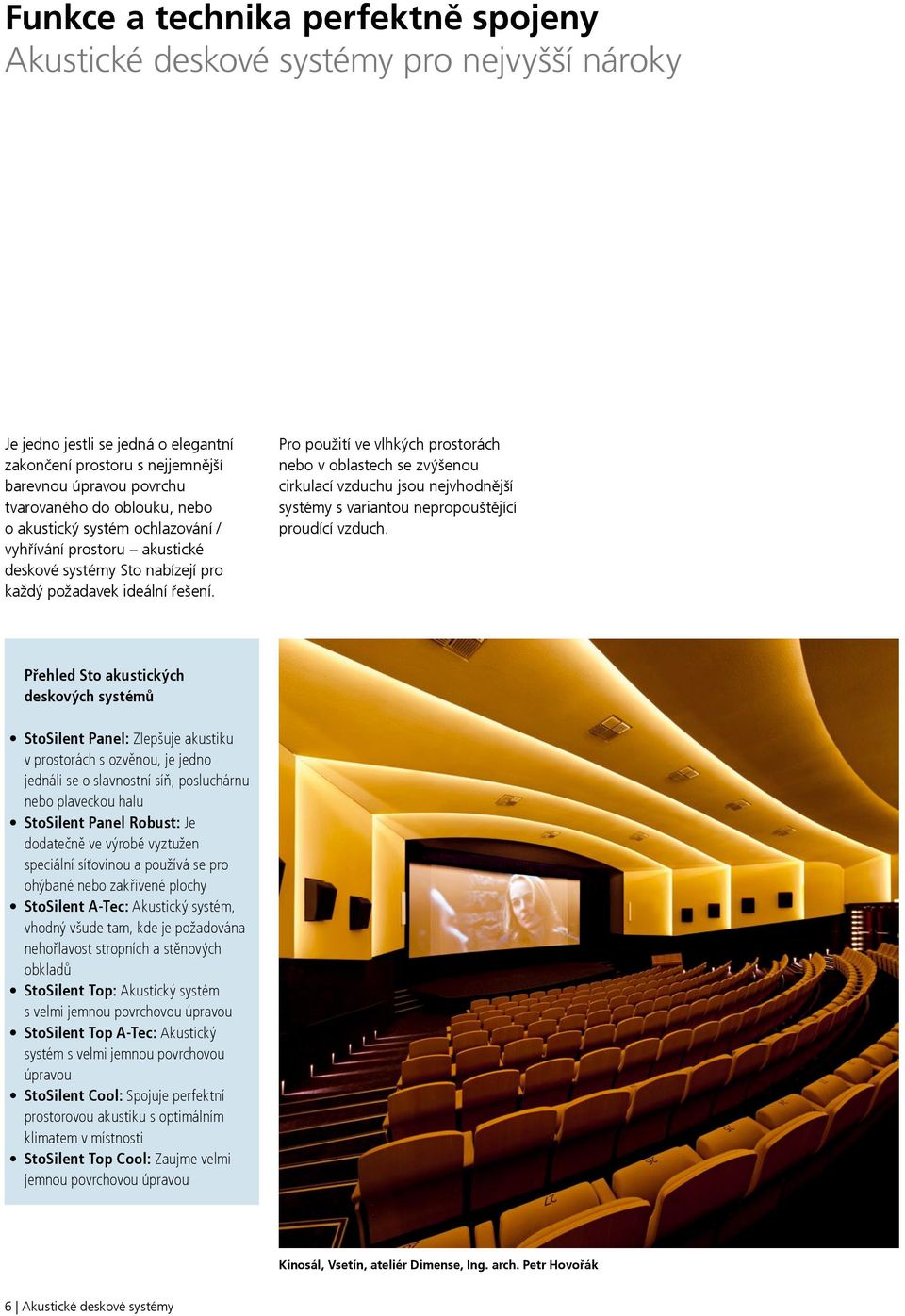

6 Funkce a technika perfektně spojeny Akustické deskové systémy pro nejvyšší nároky Je jedno jestli se jedná o elegantní zakončení prostoru s nejjemnější barevnou úpravou povrchu tvarovaného do oblouku, nebo o akustický systém ochlazování / vyhřívání prostoru akustické deskové systémy Sto nabízejí pro každý požadavek ideální řešení. Pro použití ve vlhkých prostorách nebo v oblastech se zvýšenou cirkulací vzduchu jsou nejvhodnější systémy s variantou nepropouštějící proudící vzduch. Přehled Sto akustických deskových systémů StoSilent Panel: Zlepšuje akustiku v prostorách s ozvěnou, je jedno jednáli se o slavnostní síň, posluchárnu nebo plaveckou halu StoSilent Panel Robust: Je dodatečně ve výrobě vyztužen speciální síťovinou a používá se pro ohýbané nebo zakřivené plochy StoSilent A-Tec: Akustický systém, vhodný všude tam, kde je požadována nehořlavost stropních a stěnových obkladů StoSilent Top: Akustický systém s velmi jemnou povrchovou úpravou StoSilent Top A-Tec: Akustický systém s velmi jemnou povrchovou úpravou StoSilent Cool: Spojuje perfektní prostorovou akustiku s optimálním klimatem v místnosti StoSilent Top Cool: Zaujme velmi jemnou povrchovou úpravou Kinosál, Vsetín, ateliér Dimense, Ing. arch. Petr Hovořák 6 Akustické deskové systémy

7 Zasedací místnost rektorátu Masarykovy univerzity v Brně, Ing.arch Petr Davídek Akustické deskové systémy 7

8 Inovativní materiály pro nejlepší prostorovou akustiku Hi-tech pro interiéry Inovativní materiály Základem našich akustických deskových systémů je nosná deska z vysoce stabilního a pohltivého high tech materiálu na bázi lehčeného skleněného granulátu. Vysoký stupeň pohltivosti Poréznost tohoto materiálu zajišťuje vysoký stupeň pohltivosti až do 85 % a minimální hmotnost systému. Dokonalé klima v místnosti Vedle perfektní prostorové akustiky se deskové systémy, jako např. StoSilent Cool na přání postarají o dokonalé temperování místnosti. Naše stropní systémy ochlazování / vyhřívání vyhovují nejvyšším akustickým a klimatickým požadavkům. Na přání lze také do akustických deskových systémů zabudovat reproduktory. AstraZeneca Centrum výzkumu rakoviny, UK-Cheshire; Stephenson Bell Architects Přehled akustických deskových systémů Vlastnosti systému Řešení Název systému Max. absorpce a w Třída reakce na oheň DIN 4102 ČSN EN Mechanická zatížitelnost Max.velikost desek Oblast použití Ochlazování/ vyhřívání Varianta s alufolií DIN 4102 ČSN EN Desky StoSilent Panel 0,80 B1 C - s2, d x2400 strop stěna StoSilent Panel Robust 0,75 B1 C - s2, d x2400 StoSilent A-Tec 0,85 A2 625 x1200 StoSilent Top 0,65 B x2400 StoSilent Top A-Tec 0,80 A2 625 x1200 Desky pro systém ochlazování/ vyhřívání StoSilent Cool 0, x1200 StoSilent Top Cool 0, x1200 velmi dobrý dobrý podmíněný ano 8 Koncepce prostoru pro mimořádné dojmy

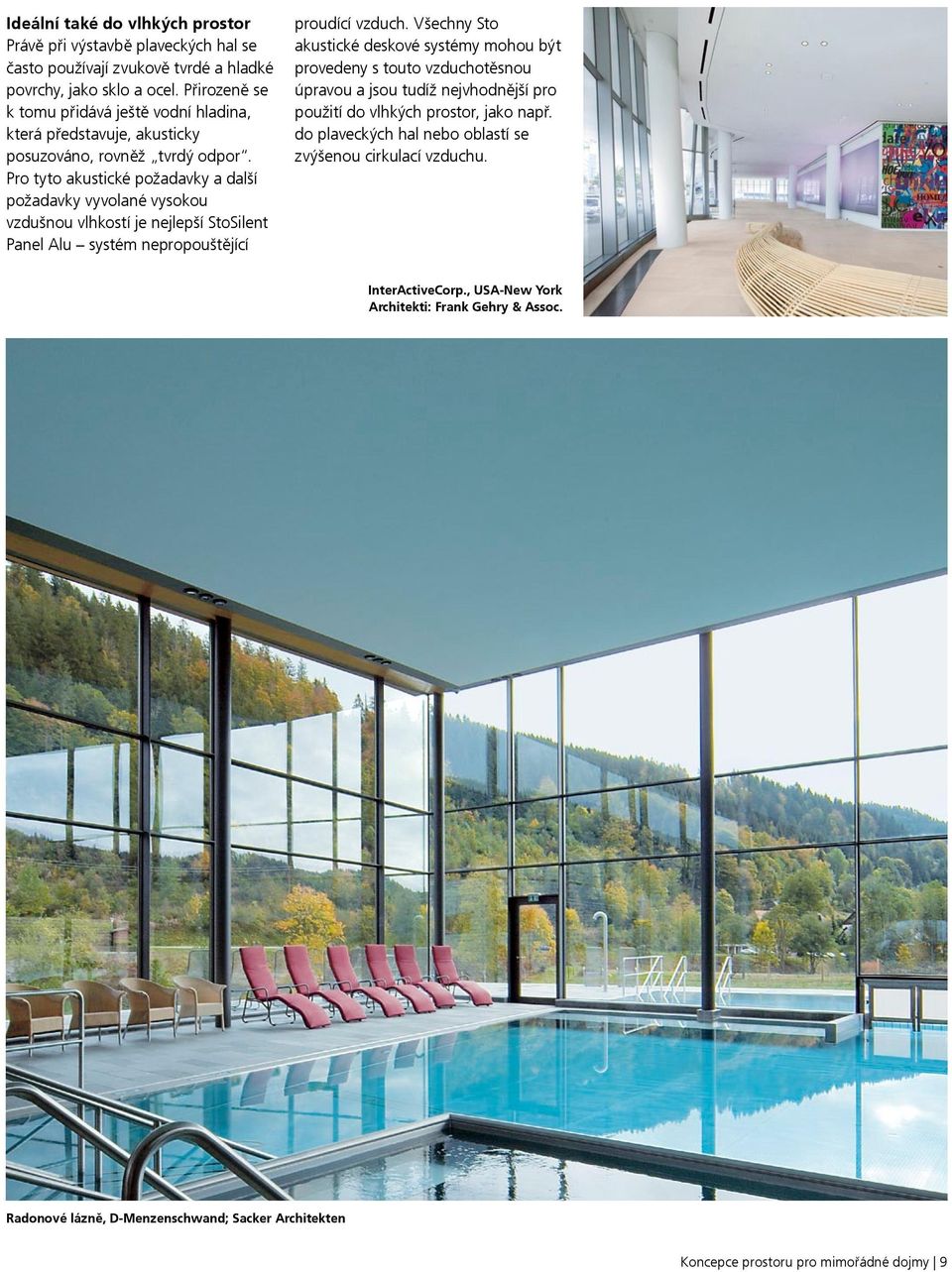

9 Ideální také do vlhkých prostor Právě při výstavbě plaveckých hal se často používají zvukově tvrdé a hladké povrchy, jako sklo a ocel. Přirozeně se k tomu přidává ještě vodní hladina, která představuje, akusticky posuzováno, rovněž tvrdý odpor. Pro tyto akustické požadavky a další požadavky vyvolané vysokou vzdušnou vlhkostí je nejlepší StoSilent Panel Alu systém nepropouštějící proudící vzduch. Všechny Sto akustické deskové systémy mohou být provedeny s touto vzduchotěsnou úpravou a jsou tudíž nejvhodnější pro použití do vlhkých prostor, jako např. do plaveckých hal nebo oblastí se zvýšenou cirkulací vzduchu. InterActiveCorp., USA-New York Architekti: Frank Gehry & Assoc. Radonové lázně, D-Menzenschwand; Sacker Architekten Koncepce prostoru pro mimořádné dojmy 9

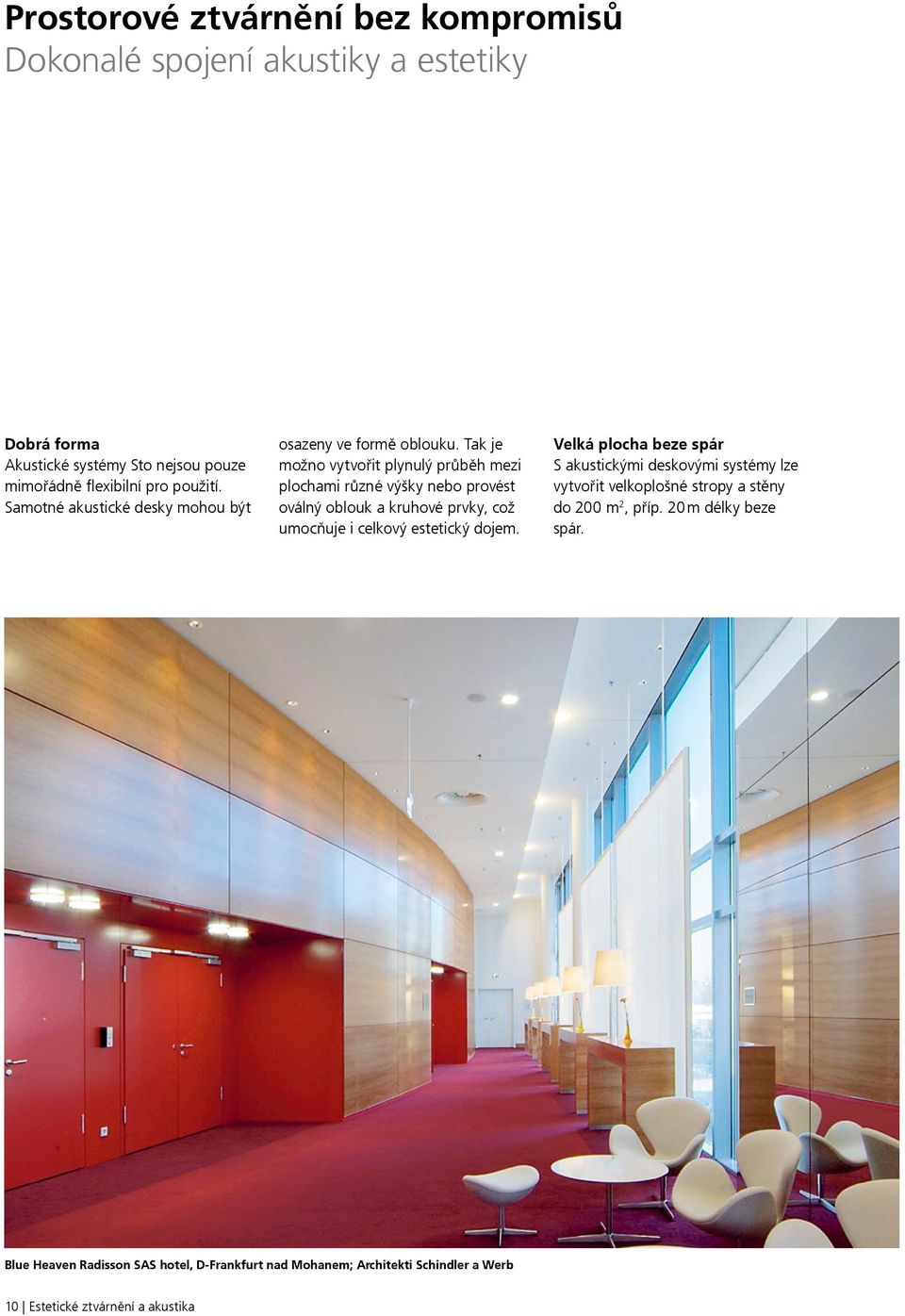

10 Prostorové ztvárnění bez kompromisů Dokonalé spojení akustiky a estetiky Dobrá forma Akustické systémy Sto nejsou pouze mimořádně flexibilní pro použití. Samotné akustické desky mohou být osazeny ve formě oblouku. Tak je možno vytvořit plynulý průběh mezi plochami různé výšky nebo provést oválný oblouk a kruhové prvky, což umocňuje i celkový estetický dojem. Velká plocha beze spár S akustickými deskovými systémy lze vytvořit velkoplošné stropy a stěny do 200 m 2, příp. 20 m délky beze spár. Blue Heaven Radisson SAS hotel, D-Frankfurt nad Mohanem; Architekti Schindler a Werb 10 Estetické ztvárnění a akustika

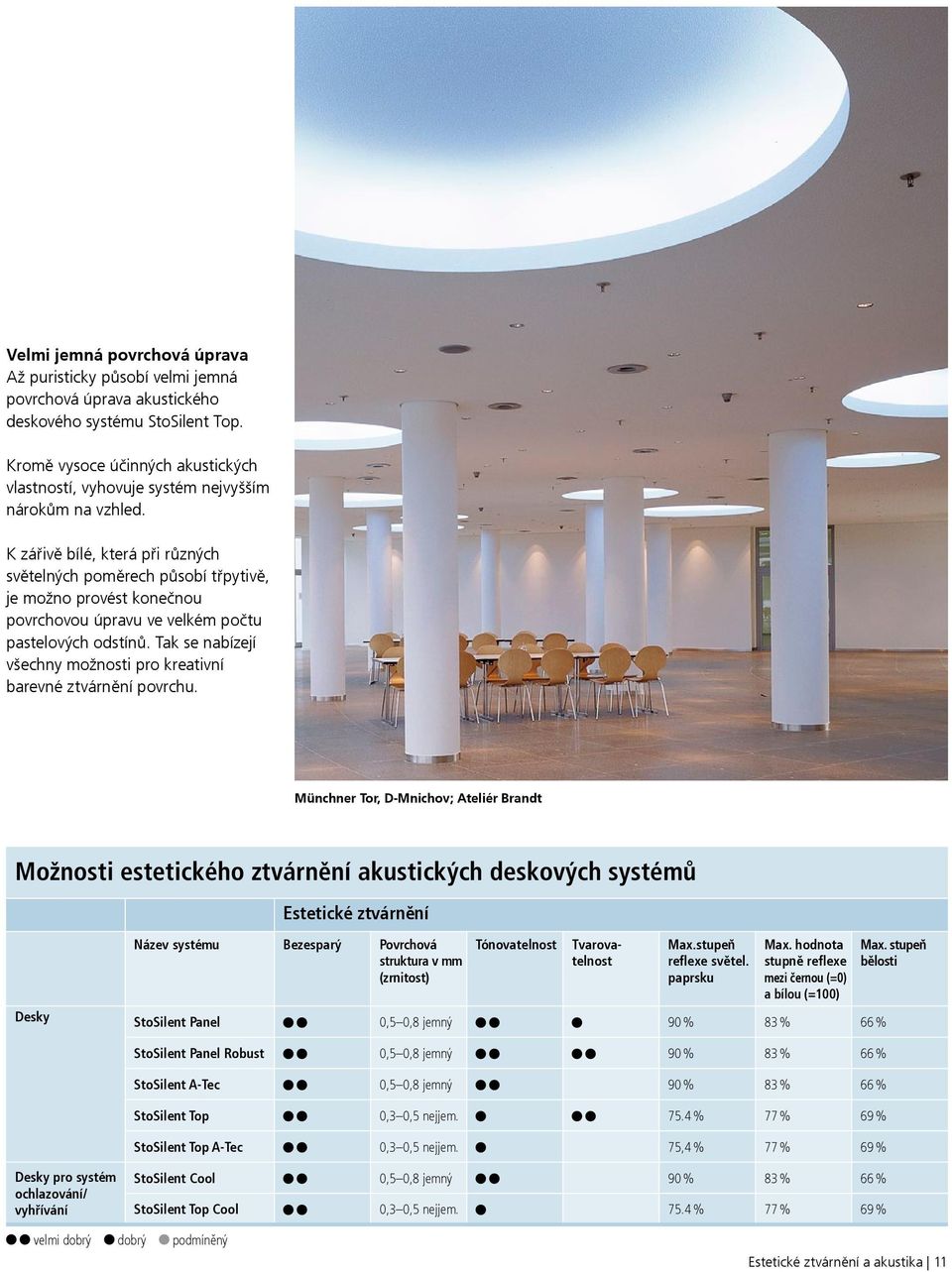

11 Velmi jemná povrchová úprava Až puristicky působí velmi jemná povrchová úprava akustického deskového systému StoSilent Top. Kromě vysoce účinných akustických vlastností, vyhovuje systém nejvyšším nárokům na vzhled. K zářivě bílé, která při různých světelných poměrech působí třpytivě, je možno provést konečnou povrchovou úpravu ve velkém počtu pastelových odstínů. Tak se nabízejí všechny možnosti pro kreativní barevné ztvárnění povrchu. Münchner Tor, D-Mnichov; Ateliér Brandt Možnosti estetického ztvárnění akustických deskových systémů Estetické ztvárnění Název systému Bezesparý Povrchová struktura v mm (zrnitost) Tónovatelnost Tvarovatelnost Max.stupeň reflexe světel. paprsku Max. hodnota stupně reflexe mezi černou (=0) a bílou (=100) Max. stupeň bělosti Desky StoSilent Panel 0,5 0,8 jemný 90 % 83 % 66 % StoSilent Panel Robust 0,5 0,8 jemný 90 % 83 % 66 % StoSilent A-Tec 0,5 0,8 jemný 90 % 83 % 66 % StoSilent Top 0,3 0,5 nejjem % 77 % 69 % StoSilent Top A-Tec 0,3 0,5 nejjem. 75,4 % 77 % 69 % Desky pro systém ochlazování/ vyhřívání StoSilent Cool 0,5 0,8 jemný 90 % 83 % 66 % StoSilent Top Cool 0,3 0,5 nejjem % 77 % 69 % velmi dobrý dobrý podmíněný Estetické ztvárnění a akustika 11

12 Dodatečná akustika pro každou situaci Flexibilní stropní prvek Flexibilní stropní prvek spojuje estetiku a techniku v jeden celek. Je možné ho integrovat do každé prostorové koncepce. Zajistí výrazné zlepšení prostorové akustiky. Účinná plocha stropního prvku StoSilent Modular může být kdykoli změněna, nebo díky snadno demontovatelnému závěsu použita jinde. Zlepšení akustiky i přes aktivaci stavebních dílců Stropní prvek se na základě volitelné vzdálenosti od stropu a minimální kontaktní ploše montážních bodů výborně hodí také ke zlepšení akustiky v prostorách, kde není možné použít uzavřený akustický stropní systém (např. kvůli aktivaci stavebních dílců). Typ 50, rozměr 1200 x 1200 x 15 mm Typ 100, rozměr 2400 x 1200 x 15 mm Typ 200, rozměr 2400 x 1200 x 15 mm Stropní prvky jsou nabízeny ve čtyřech variantách, které je možno vzájemně kombinovat a rozšiřovat. Typ 400, rozměr 2400 x 2400 x 15 mm Kasino Milupa, D-Fulda 12 Akustický stropní prvek

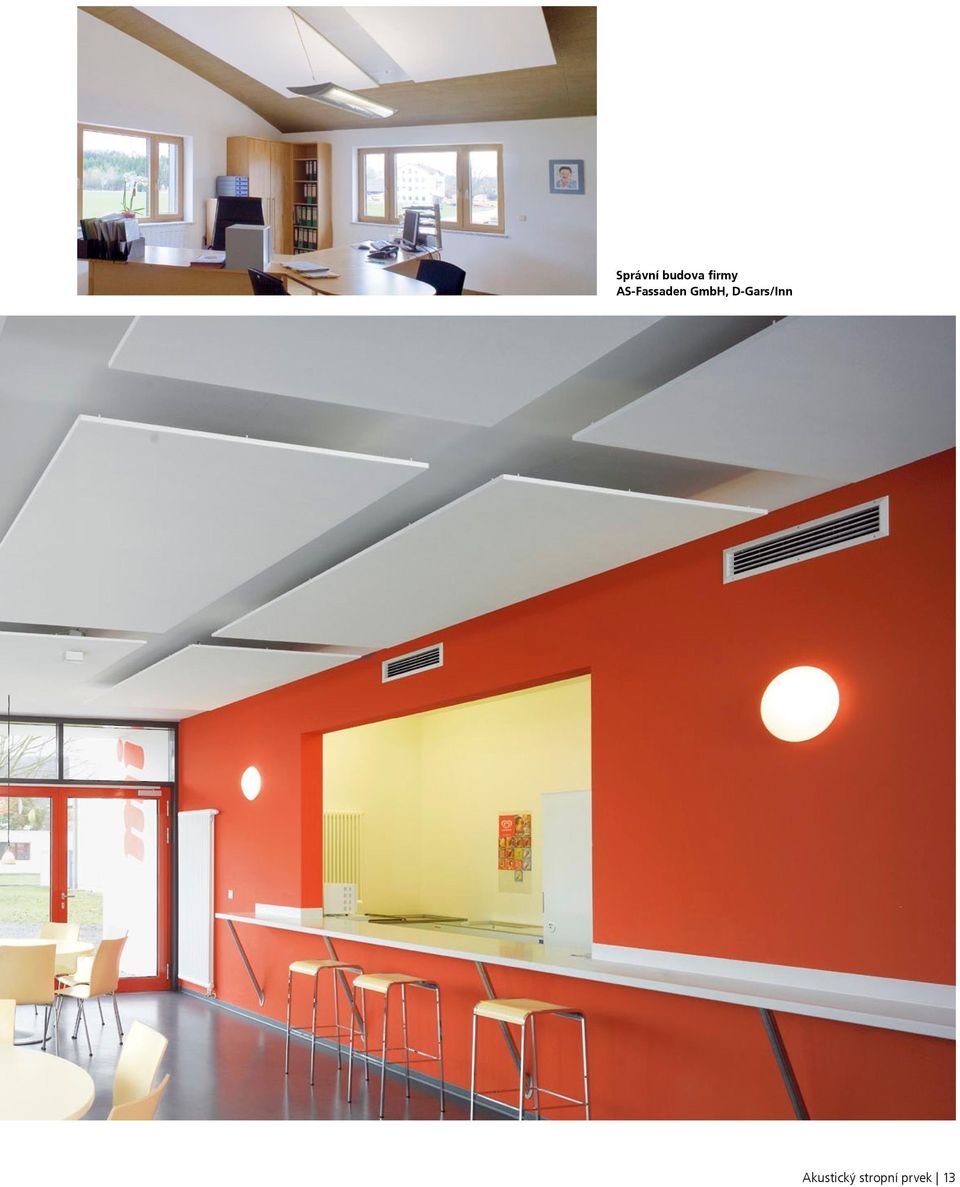

13 Správní budova firmy AS-Fassaden GmbH, D-Gars/Inn Akustický stropní prvek 13

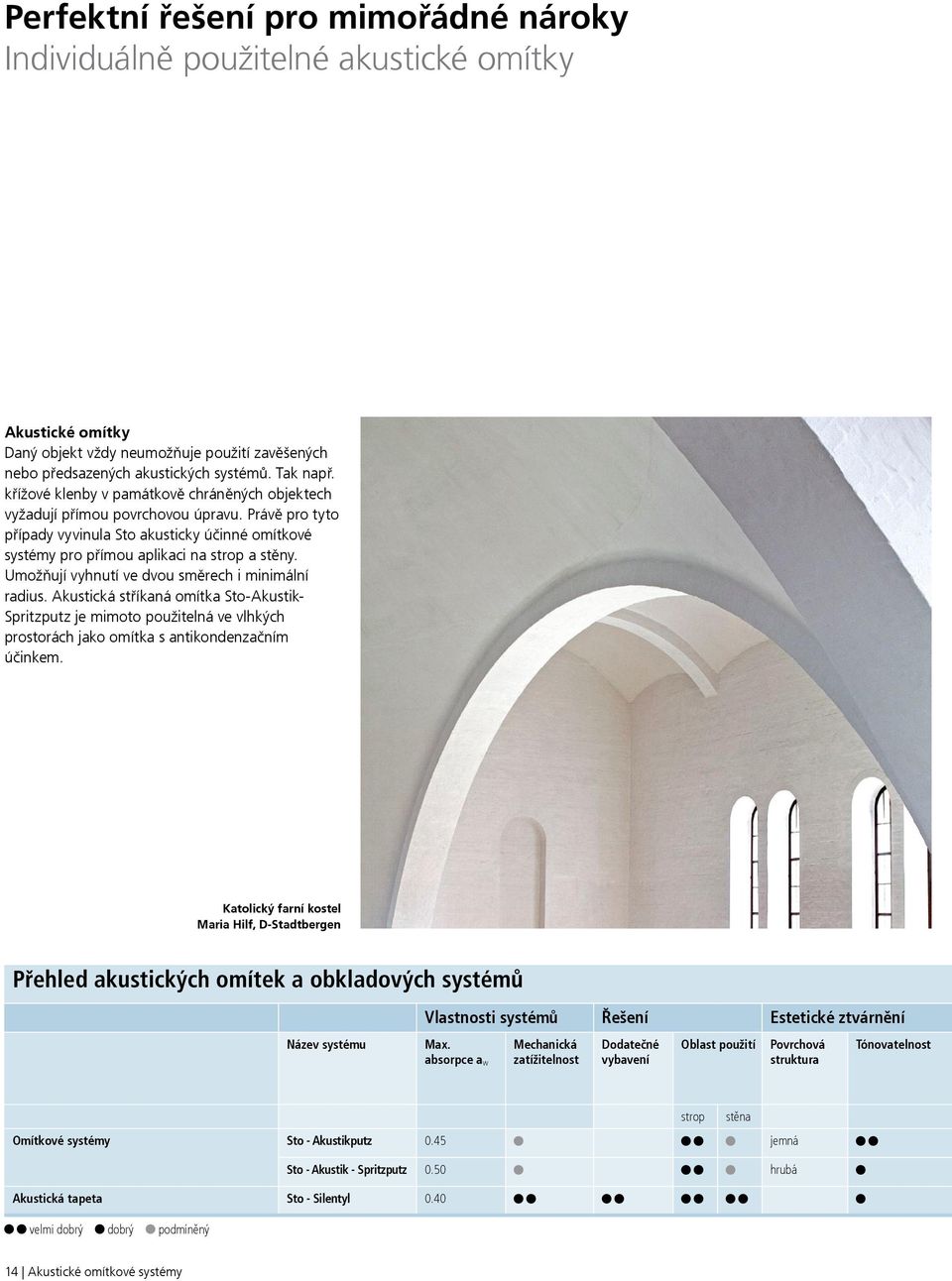

14 Perfektní řešení pro mimořádné nároky Individuálně použitelné akustické omítky Akustické omítky Daný objekt vždy neumožňuje použití zavěšených nebo předsazených akustických systémů. Tak např. křížové klenby v památkově chráněných objektech vyžadují přímou povrchovou úpravu. Právě pro tyto případy vyvinula Sto akusticky účinné omítkové systémy pro přímou aplikaci na strop a stěny. Umožňují vyhnutí ve dvou směrech i minimální radius. Akustická stříkaná omítka Sto-Akustik- Spritzputz je mimoto použitelná ve vlhkých prostorách jako omítka s antikondenzačním účinkem. Katolický farní kostel Maria Hilf, D-Stadtbergen Přehled akustických omítek a obkladových systémů Vlastnosti systémů Řešení Estetické ztvárnění Název systému Max. absorpce a w Mechanická zatížitelnost Dodatečné vybavení Oblast použití Povrchová struktura Tónovatelnost strop stěna Omítkové systémy Sto - Akustikputz 0.45 jemná Sto - Akustik - Spritzputz 0.50 hrubá Akustická tapeta Sto - Silentyl 0.40 velmi dobrý dobrý podmíněný 14 Akustické omítkové systémy

15 Pro lepší komunikaci Akustická tapeta snadno a rychle Akustický obkladový systém Akustickou tapetu lze použít ve velkoplošných kancelářích, ordinacích, školkách nebo prodejních prostorách. Prostě všude tam, kde spolu chtějí lidé vzájemně lépe komunikovat. Obkladový systém je účinný právě v oblasti vysoké frekvence mluveného projevu a tak je vhodný především do mateřských škol. Rychlá a snadná aplikace a atraktivní povrch dělají tuto systémovou komponentu osvědčeným akustickým řešením, vhodným především tam, kde je třeba okamžité řešení prostorové akustiky bez omezení běžného provozu. Sto-Silentyl v soukromém domě Tvarovatelnost Max.hodnota stupně reflexe mezi černou (=0) a bílou (=100) Max. stupeň bělosti 82 % 62 % 71 % 61 % 80 % 64 % Akustické omítkové systémy 15

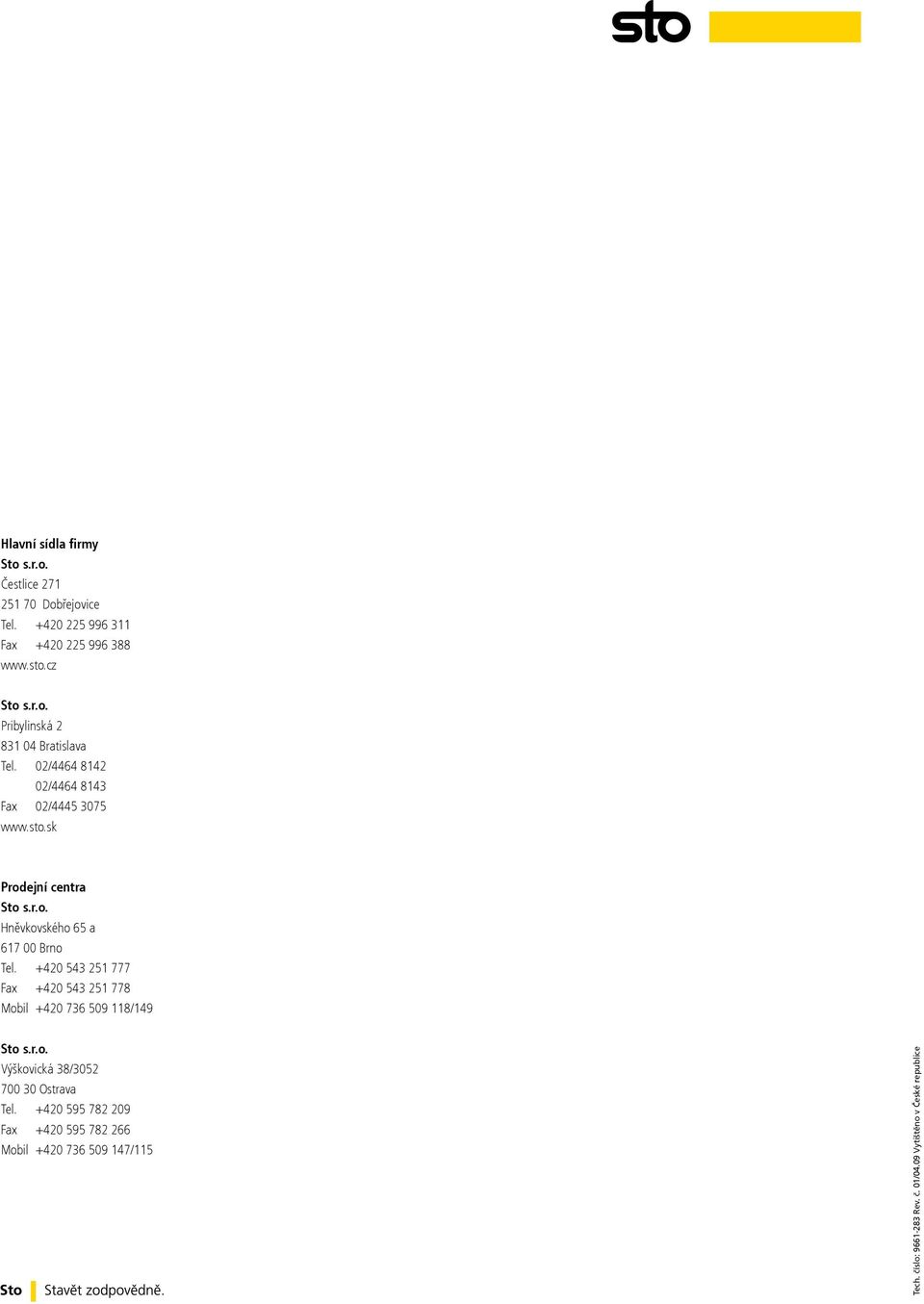

16 Hlavní sídla firmy Sto s.r.o. Čestlice Dobřejovice Tel Fax Sto s.r.o. Pribylinská Bratislava Tel. 02/ / Fax 02/ Prodejní centra Sto s.r.o. Hněvkovského 65 a Brno Tel Fax Mobil /149 Sto s.r.o. Výškovická 38/ Ostrava Tel Fax Mobil /115 Tech. číslo: Rev. č. 01/04.09 Vytištěno v České republice
