1 Po elektrickém připojení se opět namontuje kryt svorek. Seite 1 E rozšiřující regulátor Tříbodový rozšiřující regulátor s přípravou teplé vody NÁVOD PRO UVÁDĚNÍ DO PROVOZU

2 Seite 2 Obsah! Pozor! S pracemi spojenými s montáží a instalací začněte teprve tehdy, když si přečtete příslušný návod k použití a kompletně se seznámíte s jeho obsahem! Rovněž je nutné dbát na bezpečstní pokyny a pokyny pro použití uvedené v provozním návodu! Obsah 1. Popis produktu Vlaststi a funkce Konfigurace regulátoru Technické údaje Bezpečstní pokyny Transport a skladování Montáž regulátoru a čidel Elektrické připojení Montáž čidel Demontáž a likvidace Postupy při uvádění do provozu Indikace informací skutečné hodty teploty Ruční přestavení relé Obsazení relé a čidel Funkce a nastavení Čelní pohled na regulátor s klávesnicí a displejem Použité symboly Seřizovací hodty Přídavné možsti nastavení Trvale indikovaná skutečná teplota Automatické optimalizace strmosti regulace Opětné nastavení standardních časů Nastavení z výroby při aktivování podlahového vytápění (E3 3.1) Ochranné funkce Ochrana proti zatuhnutí čerpadel Ochrana blokování směšovače Poruchy a hledání závad... 18

3 Popis výrobku Po elektrickém připojení se opět namontuje kryt svorek. Seite 3 1. Popis výrobku LATHERM HZR rozšiřovací regulátor (HZR-E) je vý regulátor vytápění s integrovau regulací ohřevu teplé vody. HZR-E splňuje všechny požadavky, které jsou v součassti kladeny na moderní regulátory vytápění. Spojuje jedduchou obsluhu s nejmodernější mikroelektronikou. Vlaststi a funkce ukazují, co je vše skryto v HZR-E Vlaststi a funkce Ekvitermně nebo prostorově řízený regulátor vytápění pro 1 topný okruh a přípravu teplé vody Připojení dálkového ovládání Nastavitelné 3 různé úrovně vytápění Vlastní optimalizace topných křivek a spínacích časů Jedduchá obsluha a programování Osvětlený displej a na jazyce nezávislé zobrazení symbolů Moderní design v kompaktní skříňce pro nástěnu montáž Přednastavení pro různá hydraulická schémata Topný okruh se směšovačem s časovým řízením 3 kanály spínacích hodin s celkem 43 spínacími časy Přednastavené standardní spínací časy Optimalizace spínacích časů Topné okruhy a teplá voda s přídavu úsporným nastavením 1.2. Konfigurace regulátoru Optimalizace strmosti regulace Diagstika systému Funkce svátků a dovolené Podlahové vytápění Omezení maximální a minimální teploty přívodu Automatické vypnutí v létě Funkce ochrany proti zamrznutí Funkce ohřevu teplé vody, časově řízený Priorita ohřevu teplé vody Funkce ochrany proti legionelám Cirkulační čerpadlo teplé vody Program pro vysoušení potěru Připojení (zohlednění) prostoru Analogové dálkové ovládání s prostorovým čidlem Digitální dálkové ovládání s prostorovým čidlem Snímání a ukládání všech měřených hodt Obsluha a vyhodcování přes PC Konfigurace Typ regulátoru a funkce HZR-E ekvitermní prostorově regulovaná Topný okruh se ěš č Regulace ohřevu teplé d Cirkulační čerpadlo 7 MKR-WWR 8 MKR : pevně stave : volitelné MKR: plynulá regulace okruhu se směšovačem WWR: regulace teploty teplé vody

4 Seite 4 Popis výrobku Reglerkonfiguration 7 MKR-WWR Reglerkonfiguration 8 MKR R2 R2 TV F3 R3/R4 HMV HKP TI TA (F8) F1 TV F3 R3/R4 HMV HKP TI TA (F8) F1 R1 WWP TW F4 Použité označení: R1... R5: Relé F1... F8: Vstupy čidel 2. Technická data TV: Čidlo přívodu TA: Venkovní čidlo TW: Čidlo teplé vody TI: Prostorové čidlo HKP: Čerpadlo topného WWP: Čerpadlo ohřevu TV kruhu HMV: Směš.ventil topení WWR: Reg. ohřevu TV MKR: Reg. směš. okruhu Napájecí napětí Příkon Pojistka 230 V AC 50 Hz 5 VA 4,0 AT, skleněná pojistka 5 mm x 20 mm Vstupy Vstupy čidel:5 teplotních čidel Pt vstupy pro FW-D (analog.dálkové ovládání) měřicí rozsah: -20 C až C Výstupy 4 relé: vždy 2 A, 250 V AC (µ), celkem maximálně 4 A 1 relé 4 A, 250 V AC (µ) Rozhraní ebus Krytí IP 20 dle DIN EN (VDE ) Vliv Typ 1 C (dle DIN EN ) Třída izolace 2 Okolní teplota 0 C až + 50 C Montáž Kryt Rozměry Hmotst Konformita Nástěnná montáž Plast, PC / ABS 170 mm x 170 mm x 55 mm 0,65 kg Regulátor vytápění splňuje ustavení směrnice o elektromagnetické snesitelsti (2004/108/EG), směrnice pro provoz zařízení s nízkým napětím (2006/95/EG), harmonizované rmy DIN EN , DIN EN a nese i označení CE.

5 Transport a Po skladování elektrickém připojení se opět namontuje kryt svorek. Seite 5 3. Bezpečstní pokyny Nebezpečí smrtelného úrazu elektrickým proudem! Montáž, elektrickou instalaci, první uvedení do provozu, zkoušení a opravy regulátorů smějí provádět pouze odborně vzdělané, znalé a autorizované osoby (odborní elektrikáři dle DIN VDE a BGV A3)! Je nutné dodržovat místně platné předpisy a rmy rozvodných závodů! Před zahájením instalačních nebo opravárenských prací na elektrickém zařízení je vždy nutné zajistit kompletní odpojení od síťového napětí a toto odpojení je nutné zajistit proti opětnému zapnutí! Na dílech pod napětím se nesmějí provádět žádné práce! Regulátory vytápění se smějí instalovat a provozovat pouze v: suchém a nevýbušném prostředí uzavřených propstorách prostorách s teplotou mezi 0 C a + 50 C 4. Transport a skladování Pečlivě překontrolujte, zda balení nebo regulátor nevykazují poškození. Transportujte regulátor vytápění jen v originálním balení. Pád regulátoru i z malé výšky může způsobit jeho poškození. Zamezte nárazům a extrémním teplotám během transportu a skladování (pod 0 C, nad + 50 C). Regulátor se smí skladovat pouze v originálním obalu a v suchém prostředí. GEFAHR 5. Montáž regulátoru a čidel Horní upevňovací otvor (zavěšení) ) esc - + ok 130mm 140mm Kryt svorek Dolní upevňovací otvory 1. Zvolit vhodné montážní místo 2. Demontujte kryt svorek na regulátoru! 3. Označit si a vyvrtat střední, horní upevňovací otvor (Ø 6 mm), vložit přiložeu hmoždinku a zašroubovat šroub! 4. Regulátor zavěsit na šroub a srovnat jej! 5. Označit si dolní upevňovací otvory (vzdálest otvorů140 mm), regulátor opět sejmout! 6. Vyvrtat oba dolní otvory (Ø 6 mm)! 7. Vložit hmoždinky a regulátor opět zavěsit! 8. Regulátor přišroubovat v obou upevňovacích otvorech! Nebezpečí smrtelného úrazu elektrickým proudem! Nepoužívejte regulátor jako vrtací šablonu! Nebezpecí

6 Seite 6 Montage Montáž regulátoru des Reglers a čidel und der Fühler T4A 230V AC 50Hz, 5VA T50, IP20 R1-R4, 2A, 250V AC I (R1-R4) < 4A R5, 4A, 250V AC LATHERM HZR-E Lamberti Elektronik R1 R2 R3 R4 R5 e-bus N N F8 GND L N F1 F2 F3 F4 F5 F6 F L55M Schema připojení HZR-E 5.1. Elektrické připojení! GEFAHR Pozor! K relé na vysokonapěťové straně (R1 R5) se nesmí připojovat bezpečné nízké napětí. Nebezpečí smrtelného úrazu elektrickým proudem! Před každým otevřením krytu svorek je nutné regulátor odpojit od napájecího napětí! Zajistit proti opětnému zapnutí! Napájení (střídavé) a napětí musí souhlasit s údaji ve schématu připojení. Regulátor připojit podle schématu připojení. Obsazení relé a čidel vyplývá z tabulky "Obsazení relé a čidel" na straně 14. Elektrické připojení provést přes šroubovací svorky (jedvodičově max. 1,5 mm 2 ). Ochranný vodič z napájecí sítě připojit k 5pólovému bloku svorek (symbol pro uzemnění). Přípojky ochranných vodičů spotřebičů (čerpadla atd.) připojit na určený 5-ti pólový blok svorek. Přitom je nutné zajistit, aby byla přípojka ochranného vodiče síťového napájení rovněž připojena k tomuto bloku svorek. Každou svorku obsadit pouze jedním připojovacím vedením. Zajistit vhodné odlehčení tahu kabelů! Používat pro regulátor pouze povolená teplotní čidla Pt Všechna vedení nízkého napětí (např. vedení k čidlům) je nutné vést odděleně od kabelů vedoucích síťové napětí. Není nutné dbát na polaritu vedení k čidlům (max. délka vedení k čidlům je 100 m)! Po elektrickém připojení se opět namontuje kryt svorek.

7 Montáž regulátoru Po elektrickém a čidel připojení se opět namontuje kryt svorek. Seite Montáž čidel Montáž venkovního čidla: Venkovní teplotní čidlo je nutné montovat minimálně 2 m nad zemí. Nesmí docházet k žádnému ovlivnění - např. komíny, okny nebo svody okapů. Venkovní teplotní čidlo by mělo být montová na severní nebo severovýchodní straně domu a nesmí být vystave přímému slunečnímu záření. U větších systémů s oddělenými topnými okruhy budou venkovní teplotní čidla přiřazena příslušným vnějším stěnám. Nebude-li instalová vlastní venkovní čidlo, převezme přídavný regulátor venkovní teplotu od základního regulátoru. Montáž čidla v přívodu: Čidlo v přívodu se montuje za čerpadlo topného systému na přívodním potrubí vytápění pomocí trubkové objímky. Místo montáže musí být čisté a musí se při montáži nanést tepelně vodivá pasta. Montáž čidla teploty zásobníku teplé vody: Čidlo zásobníku teplé vody se montuje do porné jímky v zásobníku teplé vody Demontáž a likvidace Nebezpečí smrtelného úrazu elektrickým proudem! Před demontáží je nutné regulátor odpojit od napájecího napětí! Zajistit proti opětnému zapnutí! Regulátor se demontuje v opačném pořadí k montáži! Likvidaci je nutné provést podle příslušných zákonů o předávání zboží do oběhu, o jeho zpětném odběru a ekologickou likvidaci pro elektrická a elektronická zařízení (zákony o elektrických a elektronických zařízeních). Nebezpečí

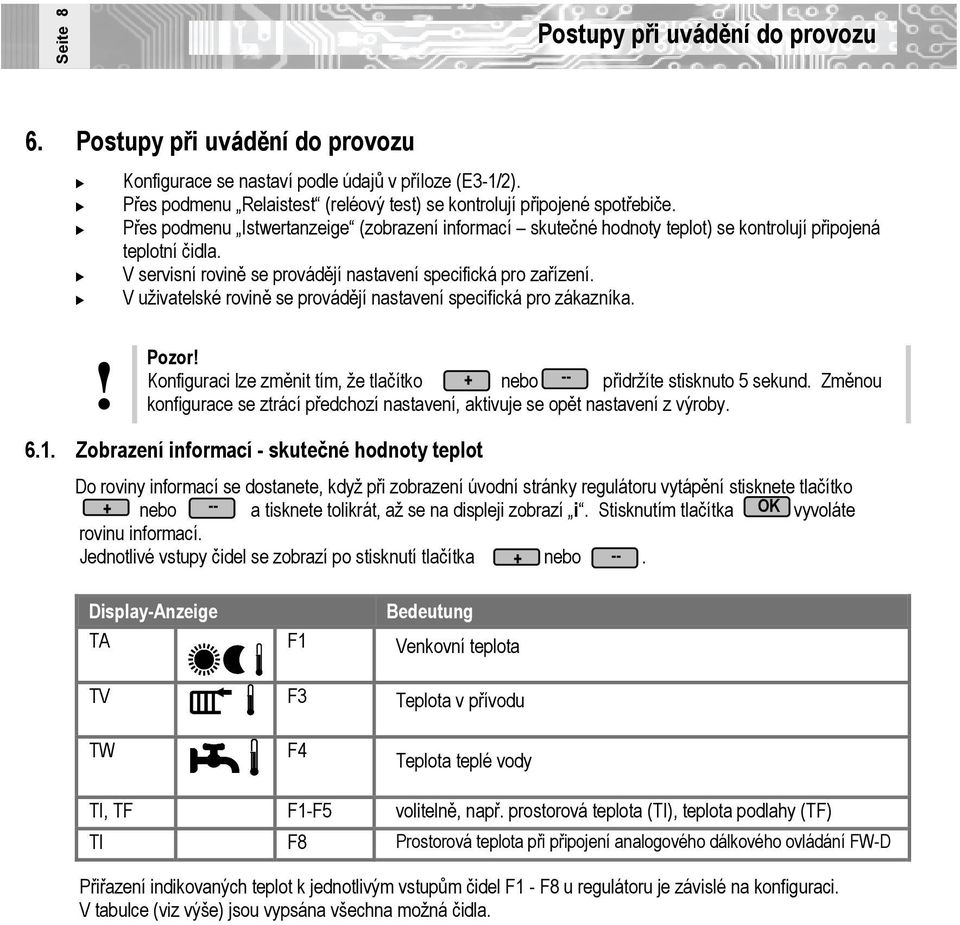

8 Seite 8 Postupy při uvádění do provozu 6. Postupy při uvádění do provozu! Konfigurace se nastaví podle údajů v příloze (E3-1/2). Přes podmenu Relaistest (reléový test) se kontrolují připojené spotřebiče. Přes podmenu Istwertanzeige (zobrazení informací skutečné hodty teplot) se kontrolují připojená teplotní čidla. V servisní rovině se provádějí nastavení specifická pro zařízení. V uživatelské rovině se provádějí nastavení specifická pro zákazníka. Pozor! Konfiguraci lze změnit tím, že tlačítko + nebo -- přidržíte stisknuto 5 sekund. Změu konfigurace se ztrácí předchozí nastavení, aktivuje se opět nastavení z výroby Zobrazení informací - skutečné hodty teplot Do roviny informací se dostanete, když při zobrazení úvodní stránky regulátoru vytápění stisknete tlačítko + nebo -- a tisknete tolikrát, až se na displeji zobrazí i. Stisknutím tlačítka OK vyvoláte rovinu informací. Jedtlivé vstupy čidel se zobrazí po stisknutí tlačítka + nebo --. Display-Anzeige Bedeutung TA F1 Venkovní teplota TV F3 Teplota v přívodu TW F4 Teplota teplé vody TI, TF F1-F5 volitelně, např. prostorová teplota (TI), teplota podlahy (TF) TI F8 Prostorová teplota při připojení analogového dálkového ovládání FW-D Přiřazení indikovaných teplot k jedtlivým vstupům čidel F1 - F8 u regulátoru je závislé na konfiguraci. V tabulce (viz výše) jsou vypsána všechna možná čidla.

9 Postupy při Po uvádění elektrickém do provozu připojení se opět namontuje kryt svorek. Seite Ruční přenastavení relé Do podmenu reléového testu ( rel ) se dostanete, když při zobrazení úvodní stránky regulátoru vytápění tisknete tlačítka + nebo -- tolikrát, až se na displeji objeví rel. Stisknutím tlačítka OK vyvoláte podrovinu reléový test. Po zvolení menu Relaistest (reléový test) (tlačítko OK ) budou vypnuty všechny výstupy. Jedtlivá relé se zobrazí stisknutím tlačítka + nebo --. Zobrazí se čísla relé (1...6), stav zapnutí (OFF - vypnuto, ON - zapnuto) a symbol příslušného spínacího výstupu. Stisknutím tlačítka OK se objeví symbol. Stav sepnutí relé lze nyní měnit pomocí tlačítek + nebo --. Takto nastavený stav zapnutí relé zůstane zachován, dokud se opět neopustí rovina testu relé. Po 30 minutách se automaticky objeví rmální indikace. Display-Anzeige No 1 No 2 No 3 Bedeutung Čerpadlo teplé vody Oběhové čerpadlo topného okruhu Směšovač OTVÍRÁ No 4 No 5 Směšovač ZAVÍRÁ Cirkulační čerpadlo teplé vody Přiřazení spotřebičů k jedtlivým kontaktům relé regulátoru je závislé na konfiguraci. V tabulce (viz výše) jsou vypsány všechny možné spotřebiče Obsazení relé a čidel Relé a čidla Relé R1 Relé R2 Relé R3 Konfiguration 7 MKR-WWR WWP HKP HMV auf 8 MKR HKP HMV auf Relé R4 HMV zu Relé R5 ZP F1 TA čidlo venkovní teploty : pevně urče : pevně urče podle funkce : Přípojky jsou pevně určeny pro dálkové ovládání FW-D : TI, TF také volitelně na F1... F4, když jsou volné. F3 TV čidlo teploty přívodu F4 TW čidlo teploty teplé vody F5 TI, TF, F6 TN FW-D denní úroveň, analogové dálkové ovládání F7 NN FW-D ční úroveň, analogové dálkové ovládání F8 TI FW-D vnitřní teplota, analog. dálkové ovládání, KF HMV zu MKR: spojitá regulace okruhu se směšovačem HKP: čerpadlo topného okruhu HMV: směšovací ventil vytápění WWR: regulace teplé vody WWP: čerpadlo ohřevu teplé vody ZP: cirkulační čerpadlo TI: teplota míststi TF: teplota podlahy

10 Seite 10 Funkce a nastavení 7. Funkce a nastavení 7.1. Čelní pohled na regulátor s klávesnicí a displejem Tlačítko OK - Změna provozního režimu - Vyvolání podmenu - Potvrzení aktuálního nastavení Tlačítko -- nebo + - zvolit podmenu - přepnutí dál - změna hodt Tlačítko -- nebo + Stiskut současně na 5 sekund - Přechod do servisní úrovně 7.2. Použité symboly esc Tlačítko - Manuální přepnutí režimu topného okruhu příp. ohřevu TV - Zpět do předchozího menü - Výmaz zadání

11 Seřizovací hodty Po elektrickém připojení se opět namontuje kryt svorek. Seite Seřizovací hodty Do podmenu servisní roviny, když současně přidržíte tlačítka + a -- po dobu cca 5 sekund. Na displeji se objeví vý obraz menu E3. Pokud se chcete dostat do konfiguračních menu 1-10, tiskněte tlačítko + nebo -- a potvrďte tlačítkem OK. V rámci jedtlivých podmenu E3-1 až E3-10 se dostanete stisknutím tlačítek + nebo -- na jedtlivé veličiny. Pokud chcete hodtu změnit, stiskněte tlačítko OK. Na displeji se objeví. Pomocí tlačítek + a -- změníte hodtu a pomocí tlačítka OK ji potvrdíte. Tlačítkem esc se odmítne vá hodta na displeji se objeví opět hodta původní.! Tlačítkem Pozor! V rámci podmenu budou zobrazeny pouze hodty, které jsou možné ve zvolené konfiguraci. Relé a čidla lze přiřadit pouze tehdy, pokud ještě nebyly přiděleny. esc opustíte menu. E3-1 Konfigurace / nastavení systému Čís.. Činst Nastavení z výroby Rozsah Volba 1 Typ regulátoru (jen zobrazení) 2: HZR-E 2 Konfigurace Přídavné symboly YES 5 Přiřazení cirkulačního čerpadla teplé vody k relé Pozor! Konfigurace se může změnit jen tím, že tlačítko + nebo -- podržíte zmáčnuté po dobu 5 sek.! Změu konfigurace se ztrácí předchozí nastavení, aktivuje se opět nastavení z výroby.

12 Seite 12 Seřizovací hodty E3-3 Nastavení topných okruhů Čís. Veličina Nastavení z výroby Rozsah Volba 1 Podlahové vytápění 2 Úroveň úspory Aktivace redukované denní úrovně 3 P-regulátor Proporcionální regulace teploty v přívodu topného okruhu v závislosti na teplotě prostoru 4 P-regulátor s ochrau proti zamrznutí Proporcionální regulace v závislosti na teplotě prostoru s ochrau proti zamrznutí (přes čidlo venkovní teploty) 5 Přiřazení Tvnitřní Přiřazení prostorového čidla k měřícímu vstupu (0:DFW HZR = digitální dálkové ovládání) 7 Ochrana proti zamrznutí v automatice Ochrana proti zamrznutí v automatickém režimu 8 Redukování výkonu dle skutečné Tprostoru Požadovaná hodta teploty v přívodu topného okruhu bude redukována, když naměřená prostorová teplota překročí požadovau prostorovou teplotu. 9 Redukování výkonu dle virtuální Tprostoru. Požadovaná hodta teploty v přívodu topného okruhu bude redukována, když dosažená prostorová teplota překročí požadovau teplotu v míststi (bez prostorového čidla) 10 Koeficient snížení top. výkonu prostoru Faktor o kolik se sníží teplota v přívodu topného okruhu, když prostorová teplota překročí požadovau hodtu o 1 K 11 Časová konstanta pro zátop Časová konstanta pro virtuální prostorovou teplotu 12 Časová konstanta pro útlum Časová konstanta pro virtuální prostorovou teplotu 13 Venkovní teplota pro odstavení vytápění Vytápění se vypne, když venkovní teplota překročí nastaveu hodtu 14 Max. teplota v přívodu pro topný okruh 1 Omezení přívodní teploty topného okruhu 1 16 Min. teplota MKR (směšovaného okruhu) Omezení teploty v přívodu topného okruhu se směšovačem 17 Rozdíl TV TK Rozdíl mezi požadovau teplotou kotle a požadovau teplotou směšovaného topného okruhu 0 0, 5, 8 (jen volné čidlo) h 0,1 h 9,9 h 40 h 1 h 99 h 30 C 1 C C 99 C 1 C C 12 C 1 C C 4 K 1 K K

13 Seřizovací Po hodty elektrickém připojení se opět namontuje kryt svorek. Seite 13 Čís. Veličina Nastavení z výroby Rozsah Volba 18 Doba chodu pohonu 10 Sek 120 Sek Doba chodu pohonu se zavřené do otevřené polohy 990 Sek 19 Proporcionální složka pohonu Proporcionální hodta pro regulaci pohonu 2 0,2 5,0 24 Předstih spínacích časů Přepnutí na denní režim se provede v předstihu o vypočtený čas tak, aby již při přepnutí na denní režim bylo dosaže požadované denní vnitřní teploty. 25 Optimalizace časů vytápění Vyhodcením změny prostorové teploty budou optimalizovány vypočtené časy (24) 26 Předsunutí spínacího času - doba zátopu 1 Min / C Faktor pro rychlost zátopu z aktuální teploty 10 Min / C 99 Min / C prostoru po přepnutí na denní režim 27 Předstih spínacích časů - zpoždění Zpoždění zahájení vytápění míststi po přepnutí na 10 Min 1 Min 99 Min denní režim (setrvačst systému) 28 Podlahové čidlo podlahové vytápění 0, 5 (jen volné 0 Čidlo podlahové teploty přiřadit k měřicímu vstupu čidlo) 29 Požadovaná hodta pro podlahové čidlo Omezení přívodní teploty topného okruhu při 28 C 1 C C překročení požadované teploty podlahy 30 Koeficient regulace pro podlahové čidlo (E3-3/28) Hodta, o kolik se sníží teplota v přívodu topného okruhu, když skutečná teplota podlahy překročí požadovau hodtu o 1 K. : Nastavení z výroby se mění při volbě podlahového vytápění (E3-3.1=YES) (viz kapitola Nastavení z výroby při aktivování podlahového vytápění )

14 Seite 14 Seřizovací hodty E3-4 Nastavení pro ohřev teplé vody (Pozor: u regulátoru bez okruhu pro ohřev teplé vody je přístupné pouze č. 2) Čís. Veličina Nastavení z výroby Rozsah Volba 1 2. požadovaná teplota pro teplou vodu Umožnění redukované požadované teploty pro teplou vodu (úsporný režim) (úsporná úroveň) 2 Priorita ohřevu teplé vody Čerpadlo topného okruhu "VYPNUTO" a směšovat YES "UZAVŘEN" při ohřevu teplé vody 3 Hystereze ohřevu teplé vody Rozdíl mezi bodem zapnutí a vypnutí 4 K 0 K 30 K teploty zásobníku při nabíjení zásobníku teplé vody 4 Umožnění funkce zamezení antilegionell Pro první nabíjení zásobníku teplé vody při začátku týdne (Po) se nastaví požadovaná hodta teplé vody na 60 C; Začátek nabíjení 90 minut před přepnutím Noc/Den na max. 90 minut 5 Termostat teplé vody Místo čidla teplé vody se použije kontakt termostatu. V případě centrálního ohřevu TV zde stejné nastavení jako na základním regulátoru 7 Teplá voda Max Maximální nastavitelná teplota 60 C 1 C 99 C zásobníku teplé vody 8 Doba doběhu čerpadla pro ohřev TV Doba doběhu čerpadla ohřevu teplé vody po dosažení 3 Min 1 15 Min požadované teploty teplé vody 9 Rozdíl Tkotle Tzásobníku Rozdíl mezi teplotou kotle pro nabíjení zásobníku TV 15 K 1 K 99 K a požadovau teplotou teplé vody v zásobníku 10 Povolení nabíjení zásobníku TV, když je skutečná Tkotle > Tskutečná zásobníku TV 11 Hystereze zapnutí nabíjení zásobníku teplé vody 10 K 0 K 30 K 12 Hystereze vypnutí nabíjení zásobníku teplé vody 5 K 0 K 30 K 13 Omezení doby nabíjení Teplá voda se nabíjí maximálně 1 hodinu E3-5 ebus-nastavení Čís. Veličina Nastavení z výroby Rozsah Volba 1 ebus ZAP Zaput ebus rozhraní YES 2 ASYN ZAP Zapnutí vysílání synchronizačních znaků pro komunikaci 3 Metoda PKZM Volba metody PKZM pro komunikaci YES

15 Seřizovací Po hodty elektrickém připojení se opět namontuje kryt svorek. Seite 15 Čís. Veličina Nastavení z výroby Rozsah Volba 4 TA (venkovní teplota) se vysílá Regulátor vysílá venkovní teplotu 5 Venkovní teplota z adresy regulátoru Rozšiřující regulátor přijímá venkovní teplotu z nastavené adresy (0:venk. teplota přes ebus, 1: ze základního regulátoru, :z rozšiřovacího 1 0, 1, 2 8 regulátoru). Při shodě hodt od E3-5/5 a E3-5/7 bude použita venkovní teplota připojená přímo na tento rozšiřovací regulátor. 6 Vlastní okruh ohřevu TV Rozšiřovací regulátor disponuje vlastním okruhem ohřevu TV (decentralizovaný ohřev TV) 7 Adresa rozšiřovacího regulátoru ebus-adresa tohoto rozšiřovacího modulu Napájení pro ebus Napájení ebus z regulátoru (při zapnutí regulátoru) (Pozor: dbát na proudovou bilanci!) Achtung: je nut dbát na proudovou bilanci napájení ebusu! Všechny regulátory mají k dispozici přes 1 ebus napájení do 50 ma. Proudový odběr regulátoru je 5 ma, digitální dálkové ovládání, radiové hodiny, PC vždy po 15 ma. Je nut připočíst v proudové bilanci nezbytný přebytek proudu od 20 do max. 60 ma. Pro celkové zapojení základního regulátoru, rozšiřovacího regulátoru a digitálního dálkového ovládání vyplývá následující proudová bilance: Základní regulátor 5 ma Rozšiřovací regulátor 5 ma DFW HZR (dig. Dálkové ovládání) 15 ma Proudový přebytek 20 ma Celkem 45 ma V tomto případě je napájení zapoje od základního regulátoru (nastavení z výroby). V případě potřeby může být vícero napájení vést paralelně. Pozor: dbát na správu polaritu (zapojovat ++ a ) E3-6 Speciální nastavení systému Čís. Veličina Nastavení z výroby Rozsah Volba 4 Servis Servis: Vyřadí nastavené provozní časy a filtry 5 Kontrola čidel Při YES se přepne regulátor automaticky do provozního režimu HAND, když se zjistí poškozené čidlo!

16 Seite 16 Seřizovací hodty E3-8 Interní vypočtené hodty regulátoru vytápění Čís. Hodta 1 Požadovaná teplota v přívodu 3 Požadovaná teplota kotle 1. topný okruh 5 Požadovaná teplota kotle pro okruh ohřevu teplé vody 6 Požadovaná teplota kotle celkem 7 Virtuální prostorová skutečná teplota (vypočtená hodta) 8 Filtrovaná prostorová skutečná teplota 9 Filtrovaná venkovní teplota E3-9 Speciální informace o systému Čís. Hodta 1 Poslední přístup na E3 / E4 2 Poslední přístup k času 3 Předposlední přístup na E3 / E4 4 Předposlední přístup k času 5 Verze hardwaru 6 Verze softwaru 7 Verze desky plošného spoje E3-10 Vysoušení potěru Pro zahájení vysoušení potěru je nutné nejprve stiskut ok a držet stisknuté během doby, kdy se připojuje síťové napětí. Stejným způsobem se vysoušení potěru ukončí. Po výpadku napětí regulátor pokračuje v zahájeném programu vysoušení potěru. Č. Veličina Nastavení z výroby Rozsah Volba 1 Maximální teplota 50 C 1 C C 2 Doba setrvání na startovací teplotě (20 C) 10 dnů 1 den dnů 3 Doba natápění na TMax 5 dnů 1 den dnů 4 Doba sertvání na TMax 5 dnů 1 den dnů 5 Doba ochlazování na koncovou teplotu 5 dnů 1 den dnů Heizungs-Vorlauf-Solltemperatur ( C) Maximaltemperatur Start-/Endtemperatur Verweilzeit Starttemperatur Aufheizdauer Verweilzeit Maximaltemperatur Estrichtrocknung Abkühldauer Werkseinstellungen Tage

17 Seřizovací Po hodty elektrickém připojení se opět namontuje kryt svorek. Seite Další možsti nastavení Trvale indikovaná skutečná teplota Pokud má být při rmální indikaci zobrazována jiná skutečná teplota, musí se v menu zobrazení skutečných teplot během zobrazení hodty, kterou si přejete zobrazovat, stisku tlačítko ok na 5 sekund Automatické optimalizace strmosti regulace Automatická optimalizace strmosti se uvede v činst, když se v menu uživatelská nastavení v podmenu Steilheit (strmost) stisknete tlačítko ok a držíte po dobu 5 sekund. Pro kontrolu, že probíhá automatická kontrola strmosti, bliká symbol pro strmost Opětné nastavení standardních časů V menu spínacích časů lze opět aktivovat spínací časy nastavené z výroby tím, že se zde tlačítka plus a mínus stisku současně a drží se 5 sekund stisknuté Nastavení z výroby při aktivování podlahového vytápění (E3 3.1) Podrovina Veličina Nastavení z výroby Rozsah AE Strmost 0,5 0,3... 3,0 E3-3/10 Koeficient prostoru E3-3/14 TVs Max maximální teplota přívodu 50 C 1 C C E3-3/20 TVs Min KKR min. teplota na kotli 12 C 1 C 99 C E3-3/27 Nastavení zpoždění přesunutí startov. času 60 Min 1 Min Min Pozor! Standardní spínací časy se přesuu vpřed o 2 hodiny!! 9. Ochranné funkce 9.1. Ochrana proti zatuhnutí čerpadel Aby se zamezilo zatuhnutí čerpadel, budou čerpadla každý den ve 12 hodin zapnuta na 10 sekund 9.2. Ochrana blokování směšovače Aby se zamezilo zablokování směšovače topného okruhu, bude při automatickém přepnutí z denního na ční provoz směšovač nejprve nastaven do pozice OTEVŘEN, potom do pozice UZAVŘEN. Během tohoto postupu bude vypnuto příslušné čerpadlo topného okruhu. Potom najede směšovač topného okruhu opět do pozice udané z regulátoru vytápění.

18 Seite 18 Poruchy a hledání závad 10. Poruchy a hledání závad Pokud regulátor vytápění nebude bezchybně fungovat, překontrolujte prosím následující body: 1. Elektrické napájení: Když se na displeji objeví nějaký údaj, tak je napájení v pořádku. Pokud se neobjeví žádný údaj, překontrolujte prosím síťové napětí nebo pojistku přístroje. 2. Automatická kontrola čidel regulátoru vytápění Všechna připojená a použitá čidla jsou kontrolována z hlediska zkratu a přerušení. Pokud se zjistí porucha, zobrazí se příslušné číslo čidla a hodta "L C" nebo "H C". Regulátor se přepne do provozní režimu HAND, když se zvolí nastavení E3-6/5 = YES. Vždy je indikována pouze jedna chyba. Více chyb se objevuje postupně v numerickém pořadí na displeji. 3. Čidla a vedení čidel: Pokud se na displeji (v rmálním zobrazení a v informační rovině) zobrazují smysluplné teploty, je vše v pořádku. Při přerušení čidla se na displeji zobrazí H C a při zkratu čidla se zobrazí L C". Pokud zobrazená teplota nedává smysl, můžete pomocí ohmmetru překontrolovat hodty odporu podle následující tabulky: Tabulka odporu teplotních čidel Pt C 922 Ohm 20 C 1078 Ohm 60 C 1232 Ohm 100 C 1385 Ohm -10 C 961 Ohm 30 C 1117 Ohm 70 C 1271 Ohm 110 C 1423 Ohm 0 C 1000 Ohm 40 C 1155 Ohm 80 C 1309 Ohm 120 C 1461 Ohm 10 C 1039 Ohm 50 C 1194 Ohm 90 C 1347 Ohm 130 C 1498 Ohm 4. Spínané výstupy: Pokud regulátor vytápění nezapíná příslušné spotřebiče (hořák, čerpadla a ventily), překontrolujte prosím pomocí podmenu (test relé) příslušné reléové výstupy. Pokud se pomocí výše uvedených bodů porucha neodstraní, je nutné vyměnit regulátor vytápění. Nebezpečí Nebezpečí smrtelného úrazu elektrickým proudem! Montáž, elektrickou instalaci, první uvedení do provozu, zkoušení a opravy regulátorů smějí provádět pouze odborně vzdělané, znalé a autorizované osoby (odborní elektrikáři dle DIN VDE a BGV A3)! Je nutné dodržovat místně platné předpisy a rmy rozvodných závodů! Před zahájením instalačních nebo opravárenských prací na elektrickém zařízení je vždy nutné zajistit kompletní odpojení od síťového napětí a toto odpojení je nutné zajistit proti opětnému zapnutí! Na dílech pod napětím se nesmějí provádět žádné práce!

19 Křivky strmosti Po elektrickém připojení se opět namontuje kryt svorek. Seite 19 C C

20 Seite 20 Popis, výkové údaje a grafická znázornění v tomto návodu jsou nezávazné. Technické změny vyhrazeny. Bez výslovného povolení výrobce se tento návod nesmí rozmžovat, dělit, měnit, předávat, překládat do jiných jazyků nebo jinak využívat. Obsah tohoto návodu byl pečlivě překontrolován. Přesto výrobce nepřebírá jakoukoli záruku za chyby v tomto návodu. Výrobce neručí za poškození vyplývající z toho, že nebyly dodrženy pokyny uvedené v instalačním návodu nebo v provozním návodu. Meibes s.r.o. Bohnická 5/28, Praha 8 Tel.: , fax: info@meibes.cz /10
