UNIVERZA LNI DVERNI VRA TNY

Transkript

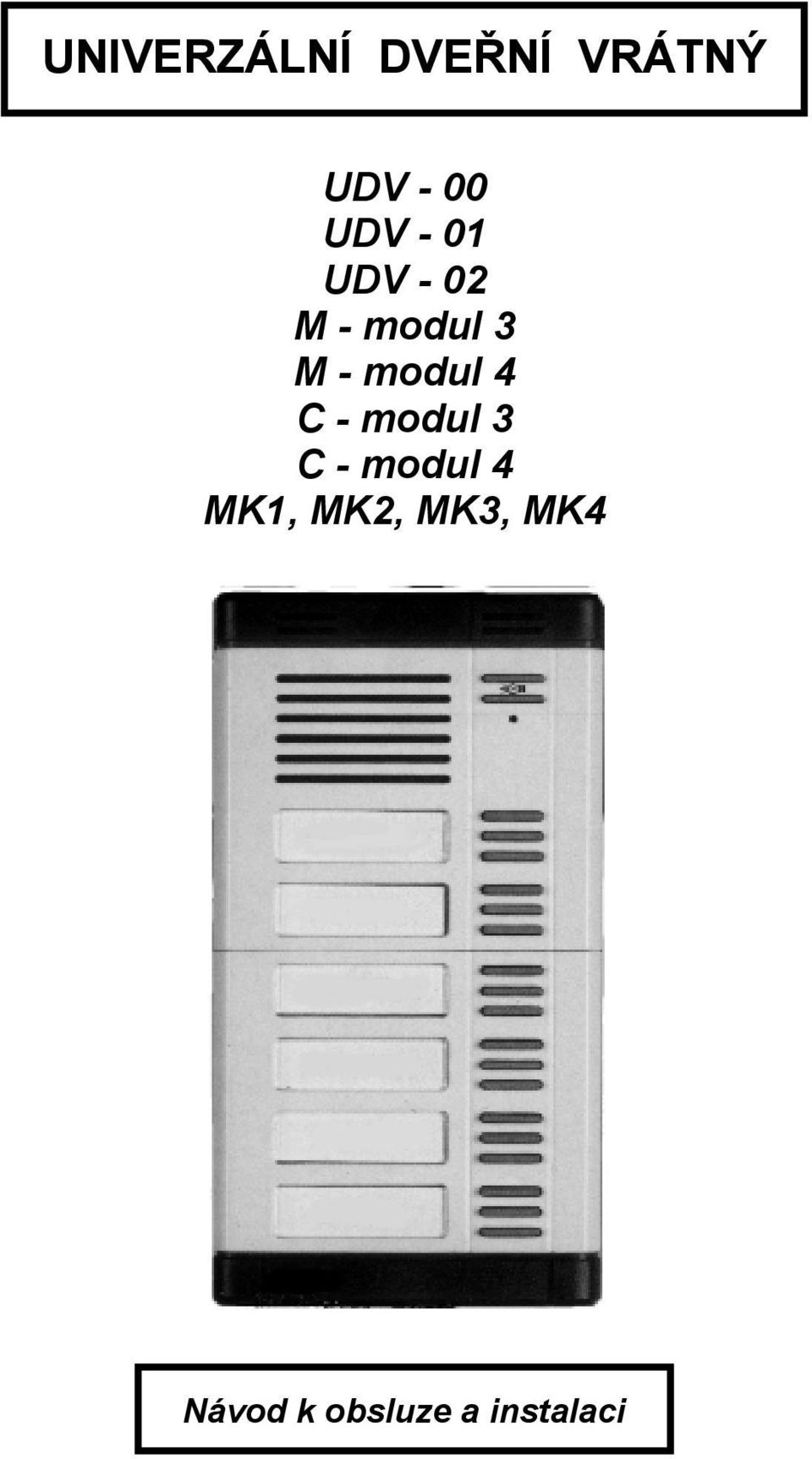

1 UNIVERZA LNI DVERNI VRA TNY UDV - 00 UDV - 01 UDV - 02 M - modul 3 M - modul 4 C - modul 3 C - modul 4 MK1, MK2, MK3, MK4 Na vod k obsluze a instalaci

2

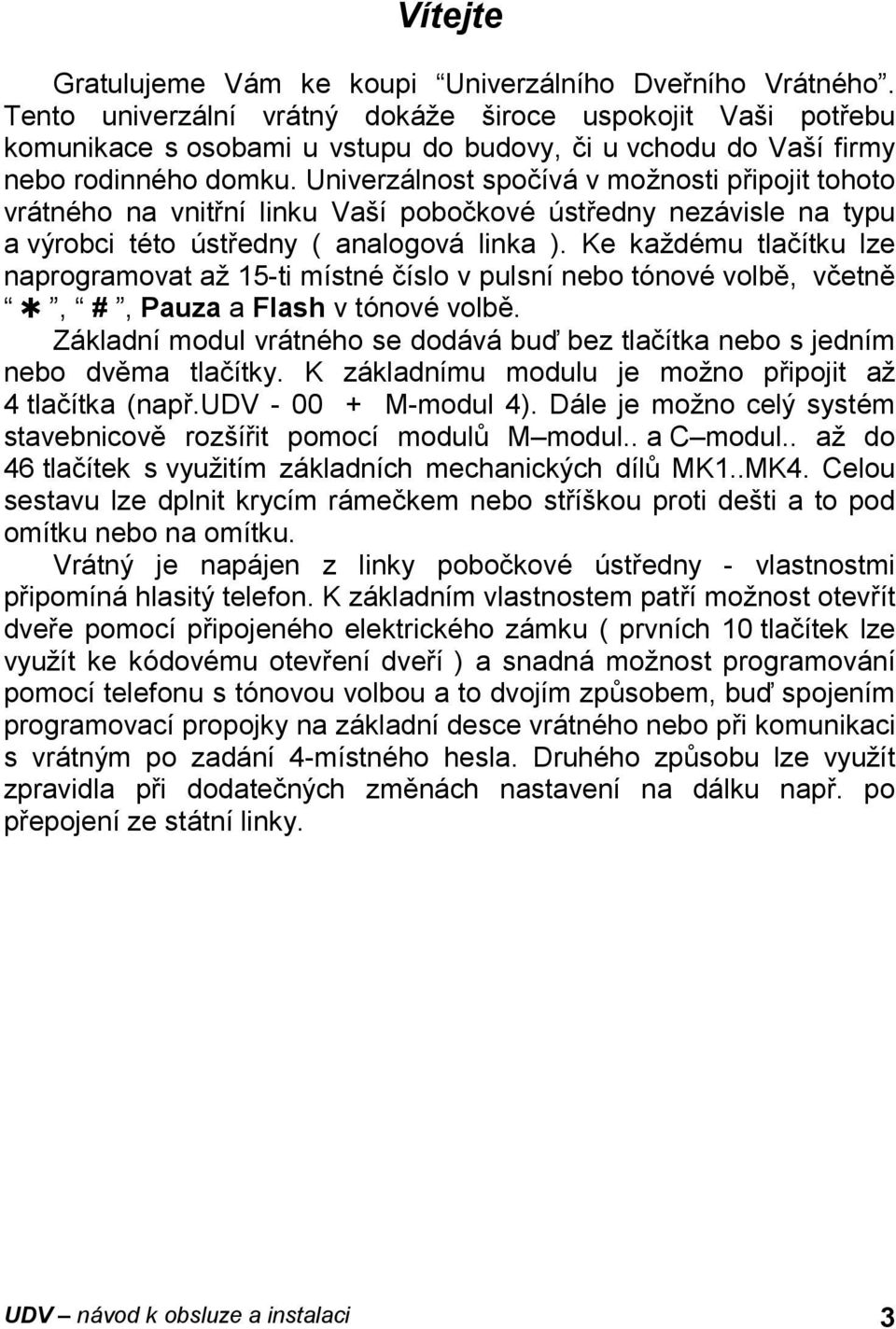

3 Vıtejte Gratulujeme Vam ke koupi íuniverza lnıho Dvernıho Vra tne hoý. Tento univerza lnı vra tny doka ze siroce uspokojit Vasi potrebu komunikace s osobami u vstupu do budovy, ci u vchodu do Vasıfirmy nebo rodinne ho domku. Univerza lnost spocıva v moz nosti pripojit tohoto vra tne ho na vnitrnı linku Vası pobockove ustredny neza visle na typu a vy robci teto ustredny ( analogova linka ). Ke kaz de mu tlacıtku lze naprogramovat az 15-ti mıstne cıslo v pulsnınebo tonove volbď, vcetnď í ³ ý, í # ý, Pauza a Flash v tonove volbď. Za kladnımodul vra tne ho se doda va buů bez tlacıtka nebo s jednım nebo dvďma tlacıtky. K zakladnımu modulu je moz no pripojit az 4 tlacıtka (napr.udv M-modul 4). Da le je moz no cely syste m stavebnicovď rozsırit pomocı modul Mňmodul.. a Cňmodul.. az do 46 tlacıtek s vyuz itım zakladnıch mechanicky ch dıl MK1..MK4. Celou sestavu lze dplnit krycım ra meckem nebo strıskou proti desti a to pod omıtku nebo na omıtku. Vra tny je napa jen z linky pobockove ustredny - vlastnostmi pripomına hlasity telefon. K za kladnım vlastnostem patrı moz nost otevrıt dvere pomocıpripojene ho elektricke ho za mku ( prvnıch 10 tlacıtek lze vyuzıt ke kodove mu otevrenıdverı ) a snadna moz nost programova nı pomocıtelefonu s tonovou volbou a to dvojım zp sobem, buů spojenım programovacıpropojky na za kladnıdesce vra tne ho nebo pri komunikaci s vra tny m po zada nı 4-mıstne ho hesla. Druhe ho zp sobu lze vyuzıt zpravidla pri dodatecny ch zmďna ch nastavenı na dalku napr. po prepojenıze sta tnılinky. UDV á na vod k obsluze a instalaci 3

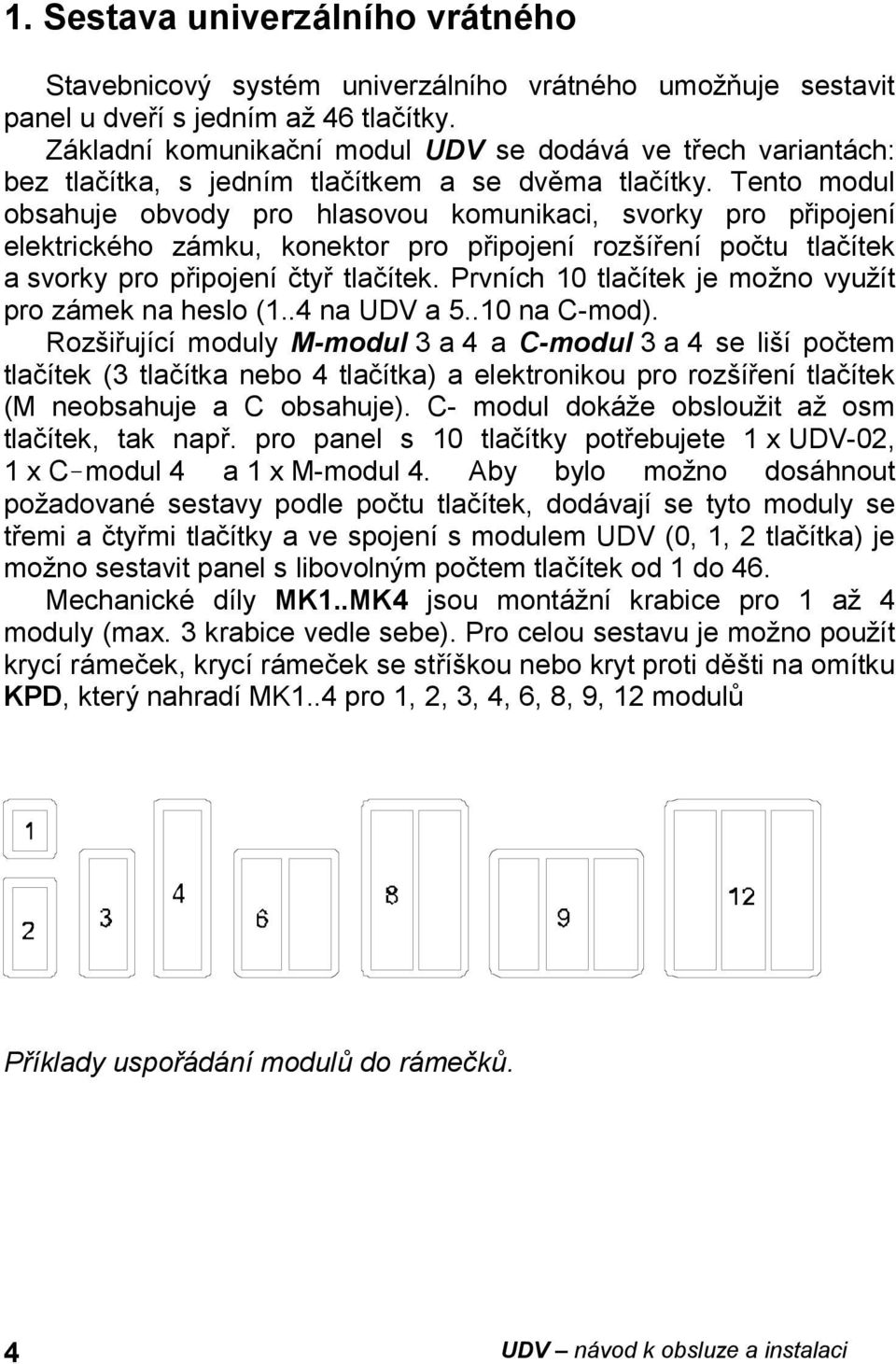

4 1. Sestava univerza lnıho vra tne ho Stavebnicovy syste m univerza lnıho vra tne ho umoznuje sestavit panel u dverı s jednım az 46 tlacıtky. Za kladnı komunikacnı modul UDV se doda va ve trech varianta ch: bez tlacıtka, s jednım tlacıtkem a se dvďma tlacıtky. Tento modul obsahuje obvody pro hlasovou komunikaci, svorky pro pripojenı elektricke ho zamku, konektor pro pripojenı rozsırenı poctu tlacıtek a svorky pro pripojenıctyrtlacıtek. Prvnıch 10 tlacıtek je moz no vyuzıt pro za mek na heslo (1..4 na UDV a na C-mod). Rozsirujıcı moduly M-modul 3 a 4 a C-modul 3 a 4 se lisı poctem tlacıtek (3 tlacıtka nebo 4 tlacıtka) a elektronikou pro rozsırenıtlacıtek (M neobsahuje a C obsahuje). C- modul doka ze obslouz it az osm tlacıtek, tak napr. pro panel s 10 tlacıtky potrebujete 1 x UDV-02, 1 x CEmodul 4 a 1 x M-modul 4. Aby bylo moz no dosa hnout poz adovane sestavy podle poctu tlacıtek, doda vajı se tyto moduly se tremi a ctyrmi tlacıtky a ve spojenıs modulem UDV (0, 1, 2 tlacıtka) je moz no sestavit panel s libovolny m poctem tlacıtek od 1 do 46. Mechanicke dıly MK1..MK4 jsou monta znıkrabice pro 1 az 4 moduly (max. 3 krabice vedle sebe). Pro celou sestavu je moz no pouzıt krycıra mecek, krycıra mecek se strıskou nebo kryt proti dďsti na omıtku KPD, ktery nahradımk1..4 pro 1, 2, 3, 4, 6, 8, 9, 12 modul Prı klady uspora da nı modulu do ra mec ku. 4 UDV á na vod k obsluze a instalaci

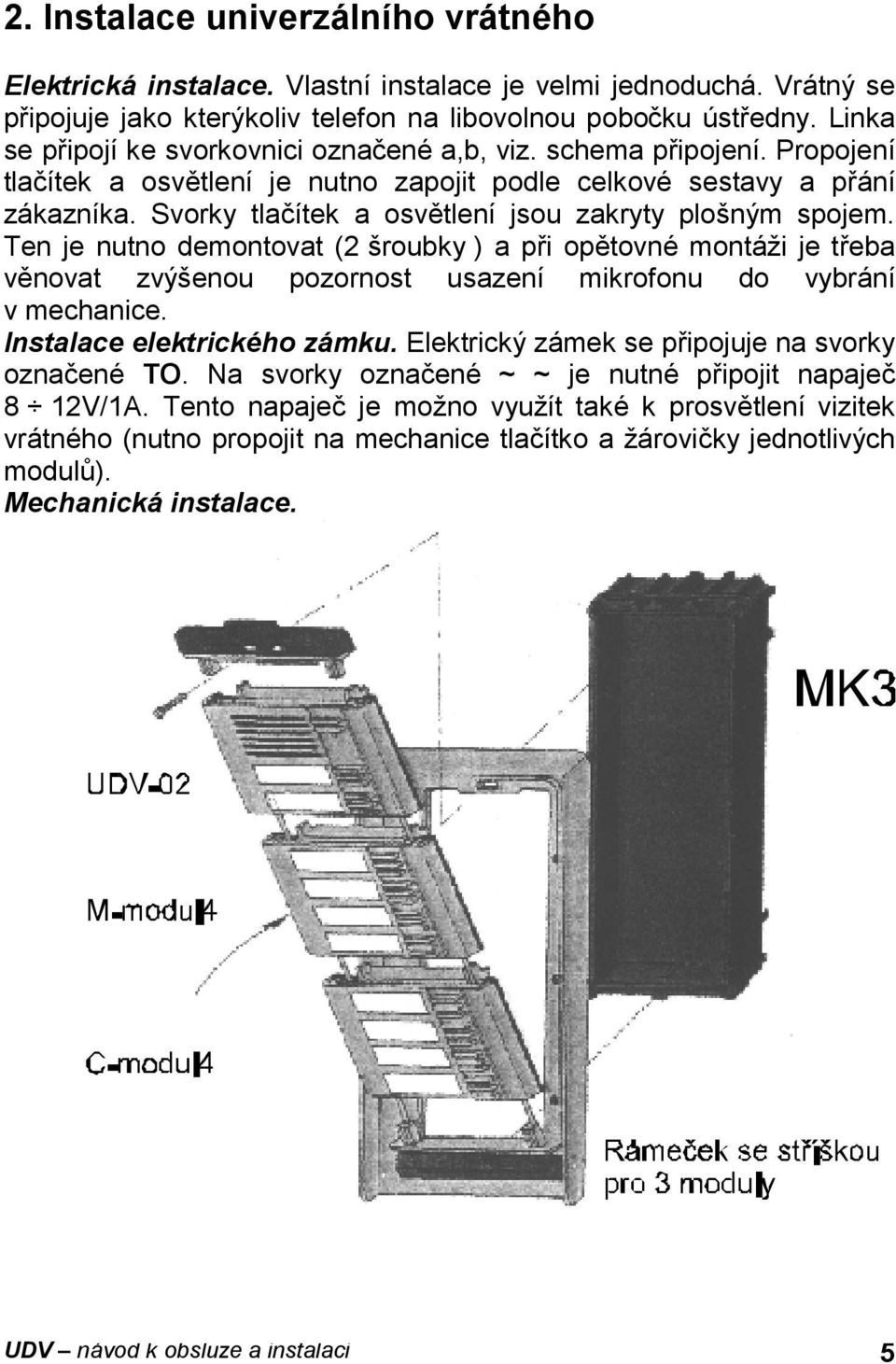

5 2. Instalace univerza lnıho vra tne ho Elektricka instalace. Vlastnıinstalace je velmi jednoducha. Vra tny se pripojuje jako ktery koliv telefon na libovolnou pobocku ustredny. Linka se pripojıke svorkovnici oznacene a,b, viz. schema pripojenı. Propojenı tlacıtek a osvďtlenı je nutno zapojit podle celkove sestavy a pra n ı z a kaznıka. Svorky tlacıtek a osvďtlenı jsou zakryty plosny m spojem. Ten je nutno demontovat (2 sroubky ) a pri opďtovne monta zi je treba vďnovat zvy senou pozornost usazenı mikrofonu do vybra nı v mechanice. Instalace elektrickeho za mku. Elektricky za mek se pripojuje na svorky oznacene TO. Na svorky oznacene ~ ~ je nutne pripojit napajec 8 Č 12V/1A. Tento napajec je moz no vyuzıt take k prosvďtlenı vizitek vra tne ho (nutno propojit na mechanice tlacıtko a zarovicky jednotlivy ch modul ). Mechanicka instalace. UDV á na vod k obsluze a instalaci 5

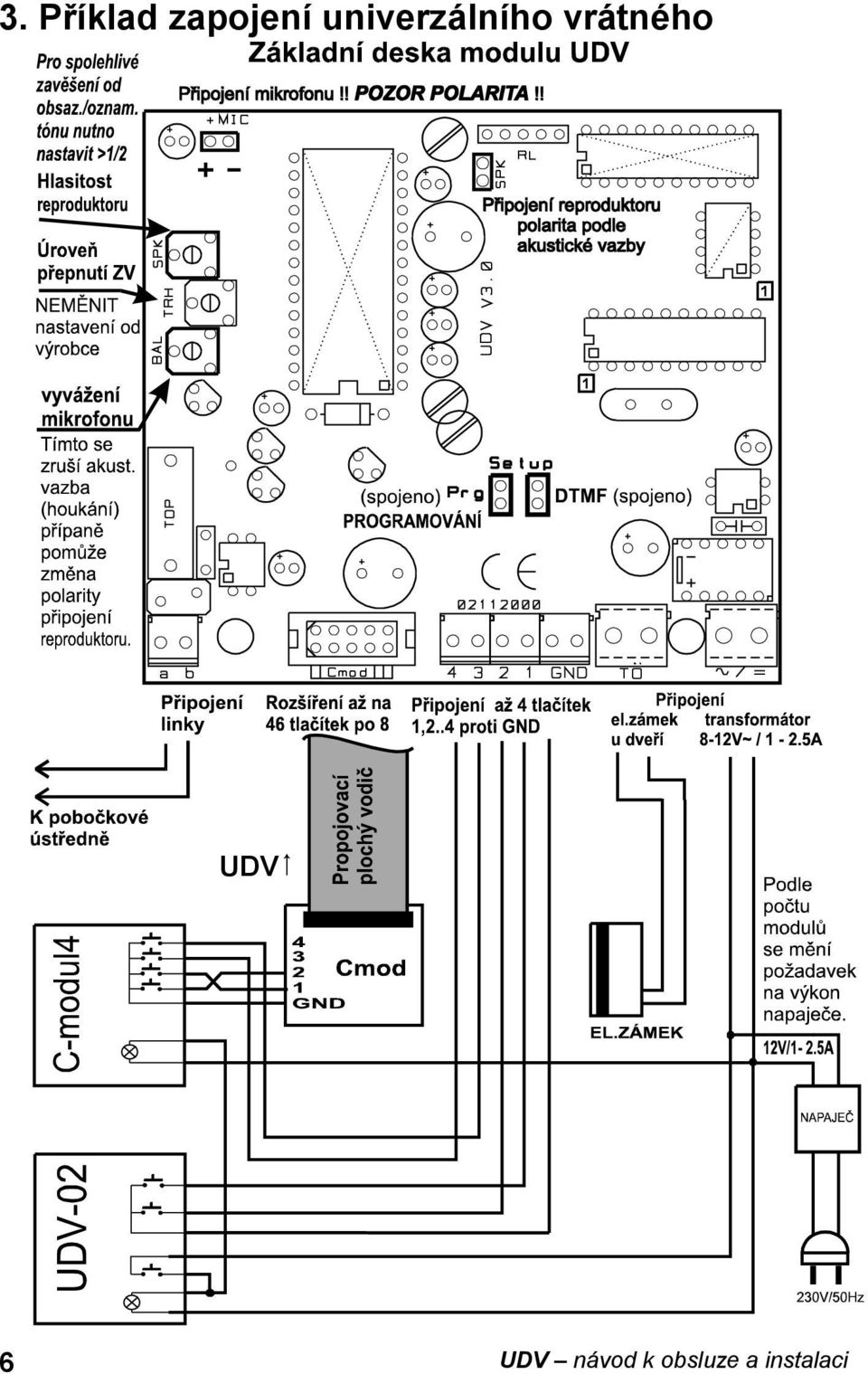

6 3. Prıklad zapojenı univerza lnıho vra tne ho UDV 6 UDV á na vod k obsluze a instalaci

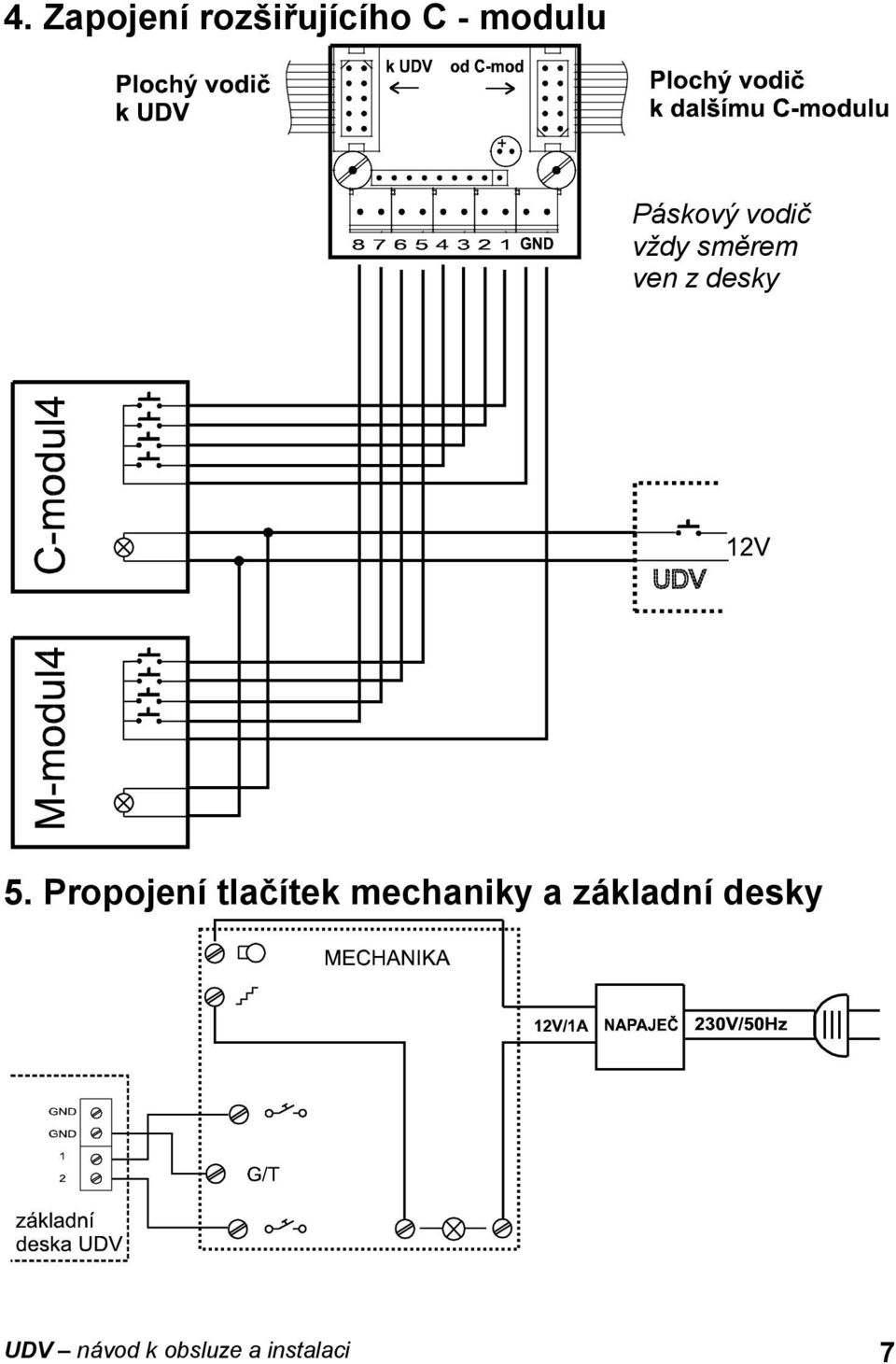

7 4. Zapojenı rozsirujıcıho C - modulu Pa skovy vodic vzdy smerem ven z desky 5. Propojenı tlacıtek mechaniky a za kladnı desky UDV á na vod k obsluze a instalaci 7

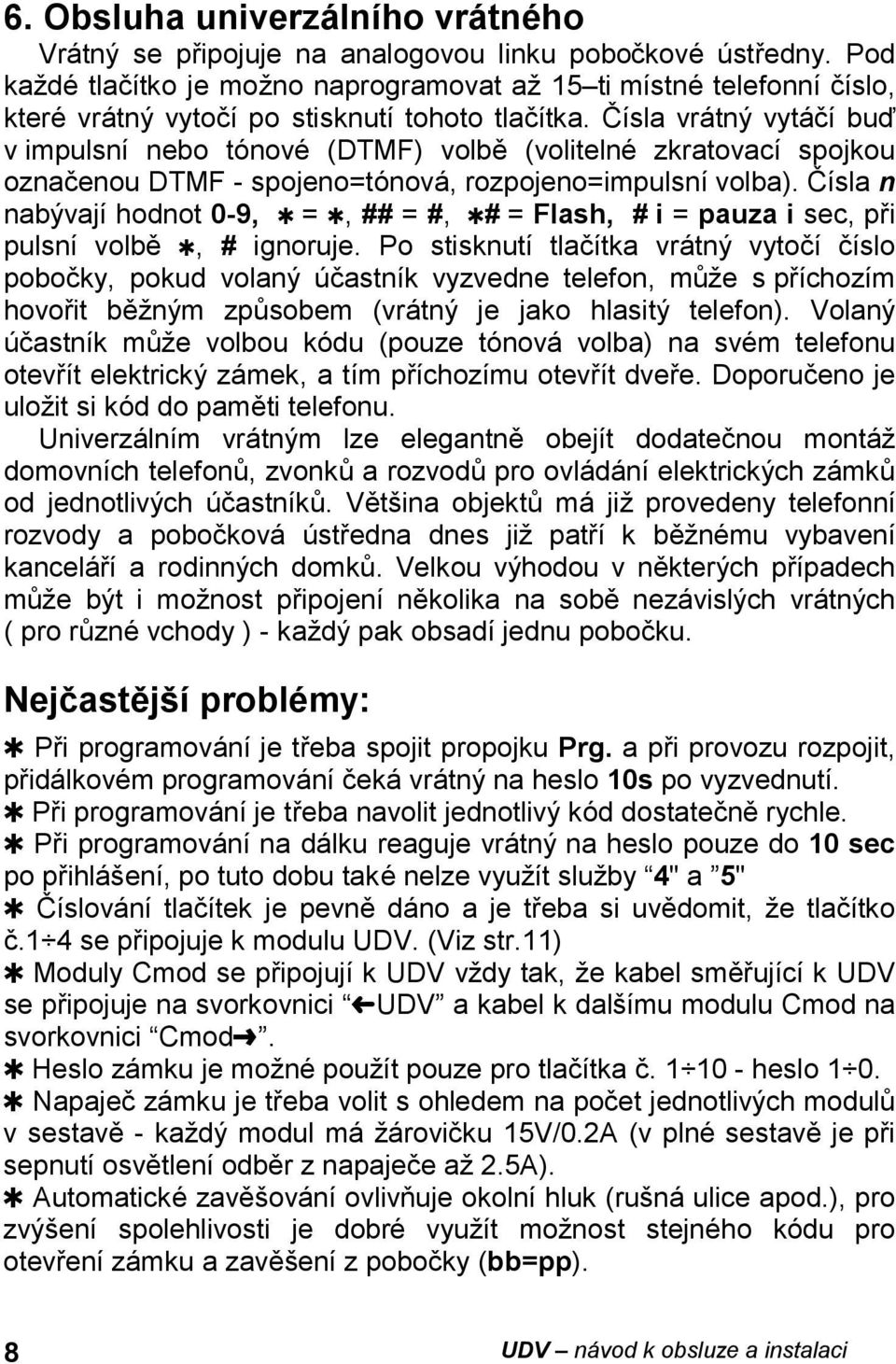

8 6. Obsluha univerza lnıho vra tne ho Vra tny se pripojuje na analogovou linku pobockove ustredny. Pod kaz de tlacıtko je moz no naprogramovat az 15ňti mıstne telefonnıcıslo, ktere vra tny vytocı po stisknutıtohoto tlacıtka. Cısla vra tny vyta cı buů v impulsnı nebo tonove (DTMF) volbď (volitelne zkratovacı spojkou oznacenou DTMF - spojeno=tonova, rozpojeno=impulsnıvolba). Cısla n naby vajıhodnot 0-9, ³ = ³, ## = #, ³ # = Flash, # i = pauza i sec, pri pulsnı volbď ³, # ignoruje. Po stisknutı tlacıtka vra tny vytocı cıslo pobocky, pokud volany ucastnık vyzvedne telefon, m ze s prıchozım hovorit bďz ny m zp sobem (vra tny je jako hlasity telefon). Volany ucastnık m ze volbou kodu (pouze tonova volba) na sve m telefonu otevrıt elektricky za mek, a tım prıchozımu otevrıt dvere. Doporuceno je uloz it si kod do pamďti telefonu. Univerza lnım vra tny m lze elegantnď obejıt dodatecnou monta z domovnıch telefon, zvonk a rozvod pro ovla da nıelektricky ch za mk od jednotlivy ch ucastnık. Vďtsina objekt ma jiz provedeny telefonnı rozvody a pobockova ustredna dnes jiz patrı k bďz ne mu vybavenı kancela rı a rodinny ch domk. Velkou vyhodou v nďktery ch prıpadech m ze byt i moz nost pripojenı nďkolika na sobď neza visly ch vra tny ch ( pro r zne vchody ) - kaz dy pak obsadıjednu pobocku. Nejcastójsı proble my: Pri programova nıje treba spojit propojku Prg. a pri provozu rozpojit, prida lkove m programova nıceka vra tny na heslo 10s po vyzvednutı. ³ Pri programova nıje treba navolit jednotlivy kod dostatecnď rychle. ³ Pri programova nına da lku reaguje vra tny na heslo pouze do 10 sec po prihla senı, po tuto dobu take nelze vyuzıt sluz by í4" a ý5" ³ Cıslova nı tlacıtek je pevnď dano a je treba si uvďdomit, z e tlacıtko c.1č4 se pripojuje k modulu UDV. (Viz str.11) ³ Moduly Cmod se pripojujık UDV vz dy tak, z e kabel smďrujıcık UDV se pripojuje na svorkovnici íº UDVý a kabel k dalsımu modulu Cmod na svorkovnici ícmod, ý. ³ Heslo za mku je moz ne pouzıt pouze pro tlacıtka c. 1Č10 - heslo 1Č0. ³ Napajec za mku je treba volit s ohledem na pocet jednotlivy ch modul v sestavď - kaz dy modul ma zarovicku 15V/0.2A (v plne sestavď je pri sepnutıosvďtlenıodbďr z napajece az 2.5A). ³ Automaticke zavďsova nıovlivnuje okolnıhluk (rusna ulice apod.), pro zvysenı spolehlivosti je dobre vyuzıt moz nost stejne ho kodu pro otevrenıza mku a zavďsenız pobocky (bb=pp). 8 UDV á na vod k obsluze a instalaci

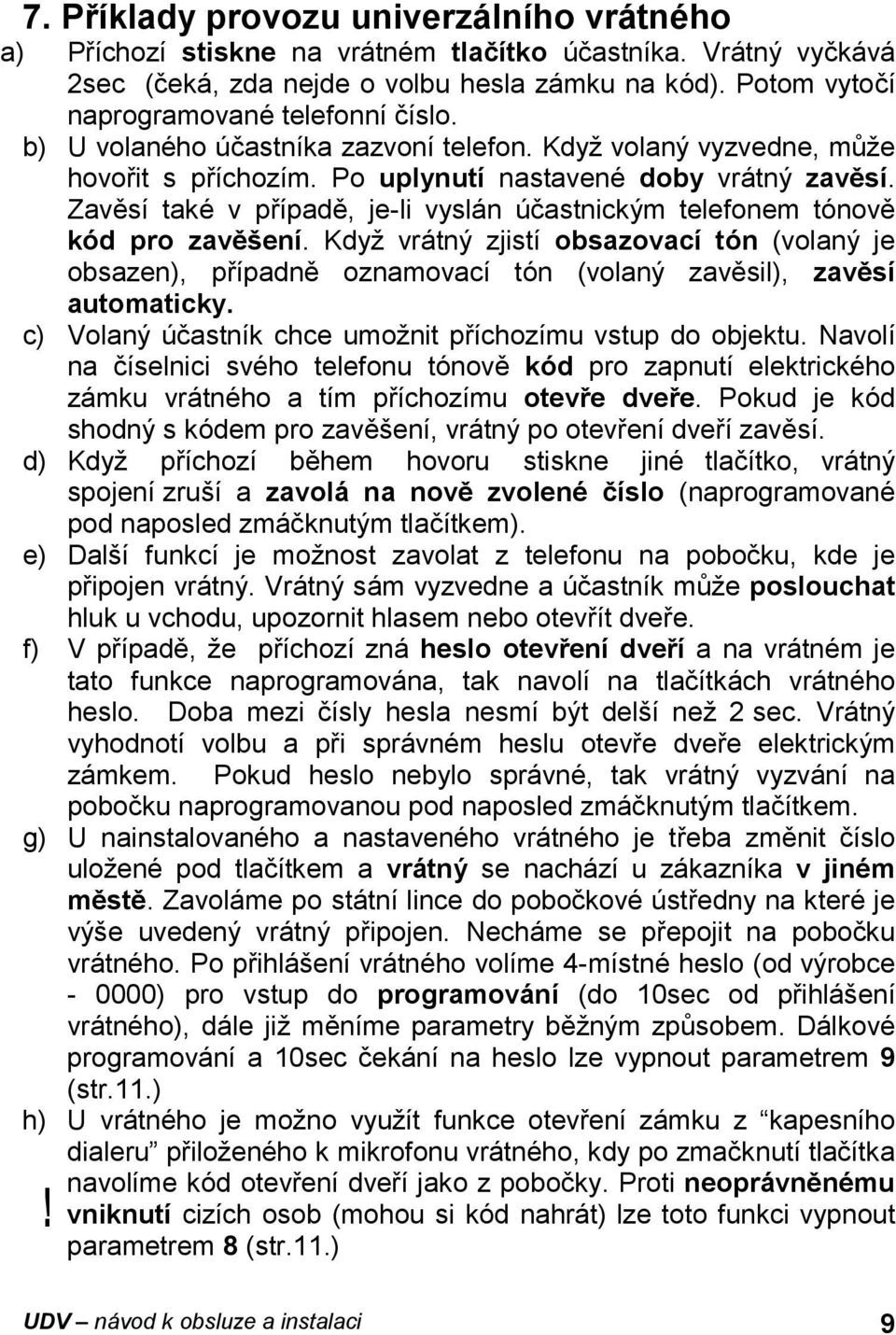

9 7. Prıklady provozu univerza lnıho vra tne ho a) Prıchozı stiskne na vra tne m tlacıtko ucastnıka. Vra tny vycka va 2sec (ceka, zda nejde o volbu hesla za mku na kod). Potom vytocı naprogramovane telefonnıcıslo. b) U volane ho ucastnıka zazvonıtelefon. Kdyz volany vyzvedne, m ze hovorit s prıchozım. Po uplynutı nastavene doby vra tny zavósı. Zavďsı take v prıpadď, je-li vysla n ucastnicky m telefonem tonovď kod pro zavósenı. Kdyz vra tny zjistı obsazovacı ton (volany je obsazen), prıpadnď oznamovacı ton (volany zavďsil), zavósı automaticky. c) Volany ucastnık chce umoz nit prıchozımu vstup do objektu. Navolı na cıselnici sve ho telefonu tonovď kod pro zapnutı elektricke ho za mku vra tne ho a tım prıchozımu otevre dvere. Pokud je kod shodny s kodem pro zavďsenı, vra tny po otevrenıdverı zavďsı. d) Kdyz prıchozı bďhem hovoru stiskne jine tlacıtko, vra tny spojenızrusı a zavola na novó zvolene cıslo (naprogramovane pod naposled zma cknuty m tlacıtkem). e) Dalsı funkcı je moz nost zavolat z telefonu na pobocku, kde je pripojen vra tny. Vra tny sa m vyzvedne a ucastnık m ze poslouchat hluk u vchodu, upozornit hlasem nebo otevrıt dvere. f) V prıpadď, z e prıchozızna heslo otevrenı dverı a na vra tne m je tato funkce naprogramova na, tak navolı na tlacıtka ch vra tne ho heslo. Doba mezi cısly hesla nesmı byt delsı nez 2 sec. Vra tny vyhodnotı volbu a pri spra vne m heslu otevre dvere elektricky m za mkem. Pokud heslo nebylo spra vne, tak vra tny vyzva nı na pobocku naprogramovanou pod naposled zma cknuty m tlacıtkem. g) U nainstalovane ho a nastavene ho vra tne ho je treba zmďnit cıslo uloz ene pod tlacıtkem a vra tny se nacha zı u zakaznıka v jine m móstó. Zavola me po sta tnılince do pobockove ustredny na ktere je vyse uvedeny vra tny pripojen. Necha me se prepojit na pobocku vra tne ho. Po prihla senıvra tne ho volıme 4-mıstne heslo (od vy robce ) pro vstup do programova nı (do 10sec od prihla senı vra tne ho), da le jiz mďnıme parametry bďz ny m zp sobem. Da lkove programova nı a 10sec ceka nına heslo lze vypnout parametrem 9 (str.11.) h) U vra tne ho je moz no vyuzıt funkce otevrenı zamku z íkapesnıho dialeruý priloz ene ho k mikrofonu vra tne ho, kdy po zmacknutıtlacıtka navolıme kod otevrenıdverı jako z pobocky. Proti neopra vnóne mu! vniknutı cizıch osob (mohou si kod nahra t) lze toto funkci vypnout parametrem 8 (str.11.) UDV á na vod k obsluze a instalaci 9

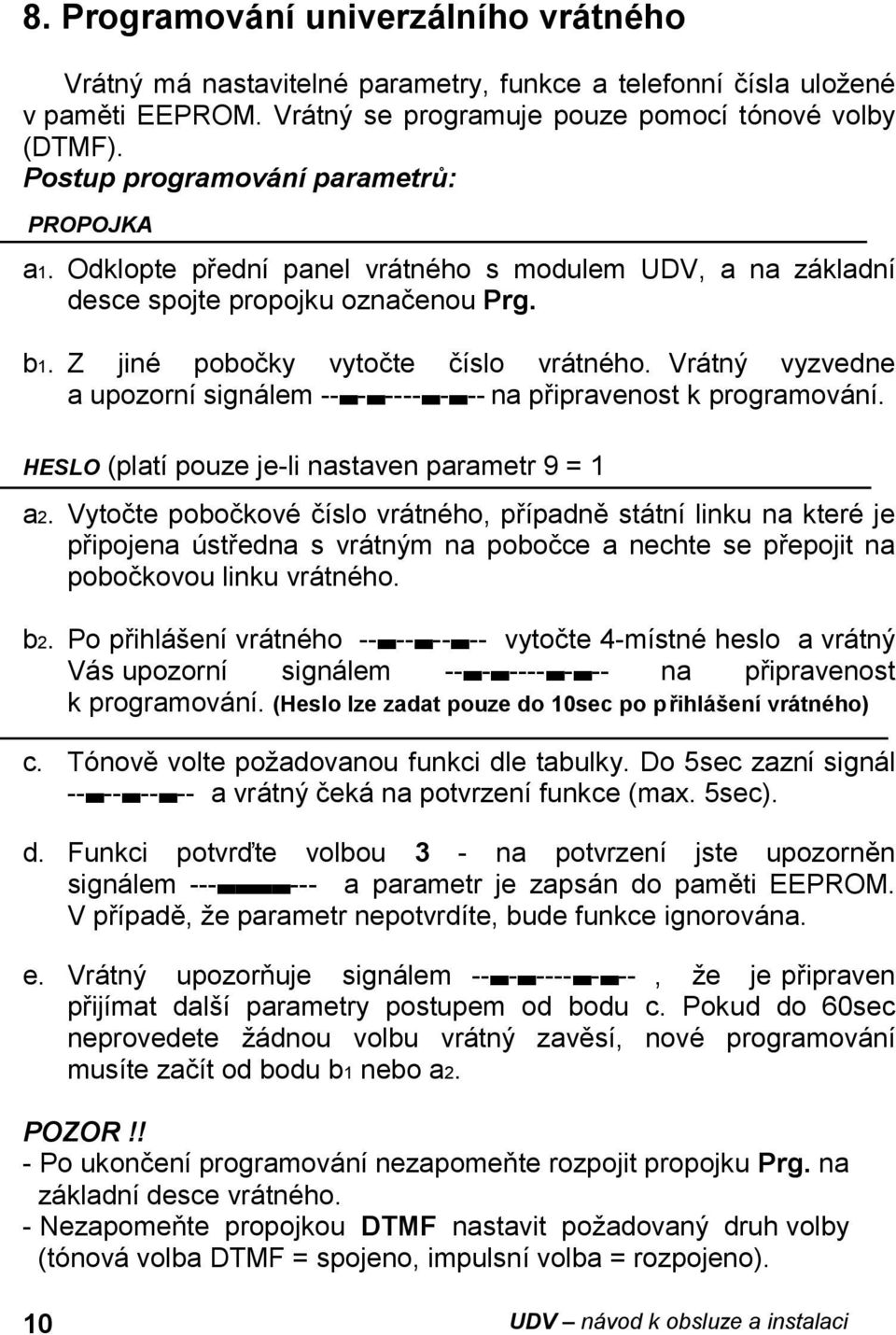

10 8. Programova nı univerza lnıho vra tne ho Vra tny ma nastavitelne parametry, funkce a telefonnıcısla uloz ene v pamďti EEPROM. Vra tny se programuje pouze pomocıtonove volby (DTMF). Postup programova nıparametru : PROPOJKA a1. Odklopte prednı panel vra tne ho s modulem UDV, a na zakladnı desce spojte propojku oznacenou Prg. b1. Z jine pobocky vytocte cıslo vra tne ho. Vra tny vyzvedne a upozornısigna lem na pripravenost k programova nı. HESLO (platıpouze je-li nastaven parametr 9 = 1 a2. Vytocte pobockove cıslo vra tne ho, prıpadnď sta tnılinku na ktere je pripojena ustredna s vra tny m na pobocce a nechte se prepojit na pobockovou linku vra tne ho. b2. Po prihla senıvra tne ho vytocte 4-mıstne heslo a vra tny Va s upozornı signa lem na pripravenost k programova nı. (Heslo lze zadat pouze do 10sec po prihlasenı vra tne ho) c. Tonovď volte poz adovanou funkci dle tabulky. Do 5sec zaznısigna l a vra tny ceka na potvrzenıfunkce (max. 5sec). d. Funkci potvrůte volbou 3 - na potvrzenı jste upozornďn signa lem a parametr je zapsa n do pamďti EEPROM. V prıpadď, z e parametr nepotvrdıte, bude funkce ignorova na. e. Vra tny upozornuje signa lem , ze je pripraven prijımat dalsı parametry postupem od bodu c. Pokud do 60sec neprovedete z a dnou volbu vra tny zavďsı, nove programova nı musıte zacıt od bodu b1 nebo a2. POZOR!! - Po ukoncenıprogramova nınezapomente rozpojit propojku Prg. na za kladnıdesce vra tne ho. - Nezapomente propojkou DTMF nastavit poz adovany druh volby (tonova volba DTMF = spojeno, impulsnıvolba = rozpojeno). 10 UDV á na vod k obsluze a instalaci

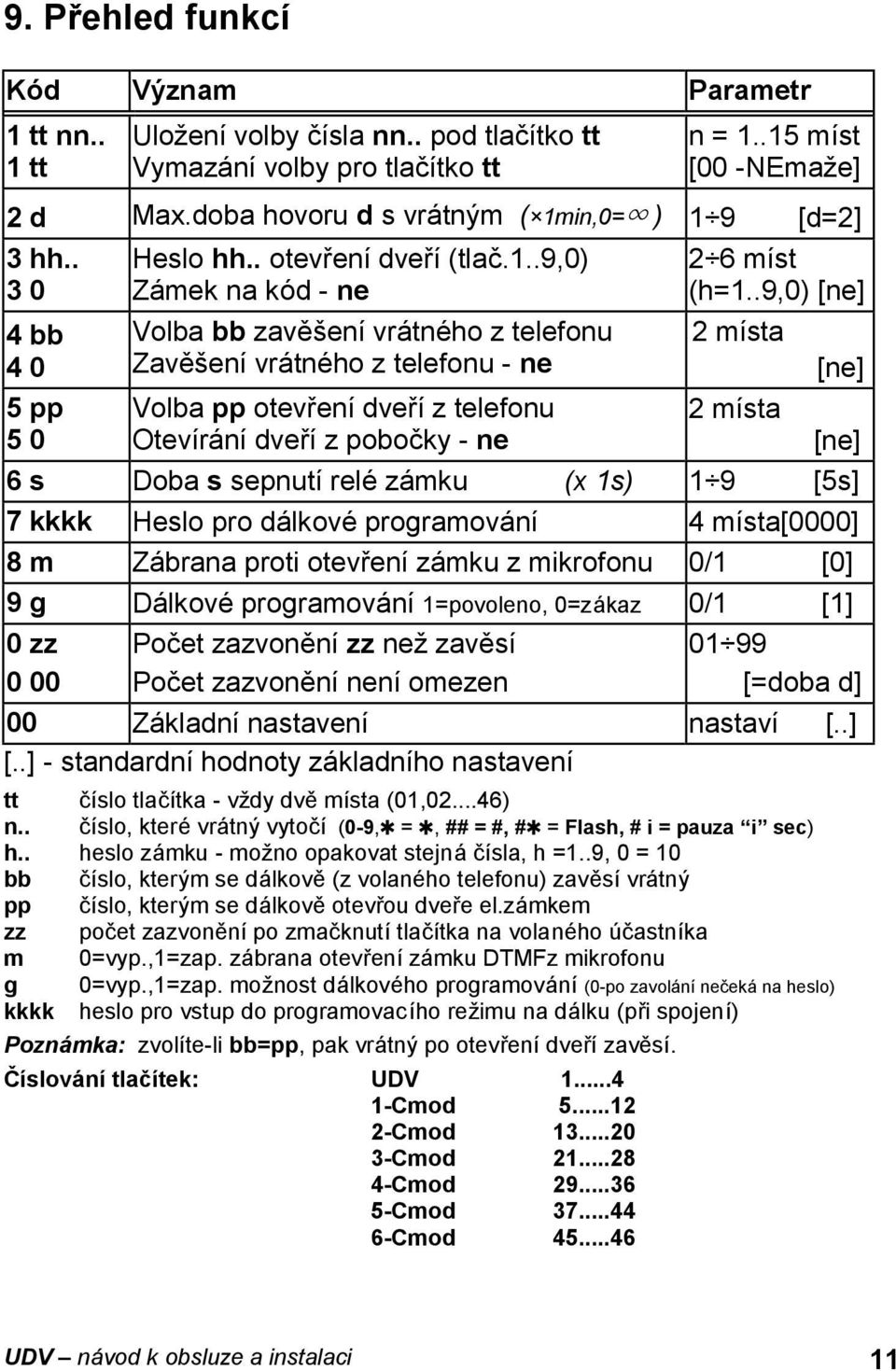

11 9. Prehled funkcı Kod Vyznam Parametr 1 tt nn.. 1 tt Uloz enıvolby cısla nn.. pod tlacıtko tt Vymaza nıvolby pro tlacıtko tt n = mıst [00 -NEmaz e] 2 d Max.doba hovoru d s vra tny m ( 1min,0= ) 1Č9 [d=2] 3 hh bb 4 0 Heslo hh.. otevrenıdverı (tlac.1..9,0) Za mek na kod - ne Volba bb zavďsenıvra tne ho z telefonu Zavďsenıvra tne ho z telefonu - ne 2Č6 mıst (h=1..9,0) [ne] 2 mısta [ne] 5 pp Volba pp otevrenıdverı z telefonu 2 mısta 5 0 Otevıra nıdverı z pobocky - ne [ne] 6 s Doba s sepnutırele za mku (x 1s) 1Č9 [5s] 7 kkkk Heslo pro da lkove programova nı 4 mısta[0000] 8 m Za brana proti otevrenıza mku z mikrofonu 0/1 [0] 9 g Da lkove programova nı1=povoleno, 0=za kaz 0/1 [1] 0 zz Pocet zazvonďnızz nez zavďsı 01Č Pocet zazvonďnınenıomezen [=doba d] 00 Za kladnınastavenı nastavı [..] [..] - standardnıhodnoty za kladnıho nastavenı tt cıslo tlacıtka - vz dy dvď mısta (01, ) n.. cıslo, ktere vra tny vytocı (0-9,³ = ³, ## = #, #³ = Flash, # i = pauza ič sec) h.. heslo za mku - moz no opakovat stejna cısla, h =1..9, 0 = 10 bb cıslo, ktery m se da lkovď (z volane ho telefonu) zavďsıvra tny pp cıslo, ktery m se da lkovď otevrou dvere el.za mkem zz pocet zazvonďnıpo zmacknutıtlacıtka na volane ho ucastnıka m 0=vyp.,1=zap. za brana otevrenıza mku DTMFz mikrofonu g 0=vyp.,1=zap. moz nost da lkove ho programova nı(0-po zavola nıneceka na heslo) kkkk heslo pro vstup do programovacıho rez imu na da lku (pri spojenı) Pozna mka: zvolıte-li bb=pp, pak vra tny po otevrenıdverı zavďsı. Cıslova nı tlacıtek: UDV Cmod Cmod Cmod Cmod Cmod Cmod UDV á na vod k obsluze a instalaci 11

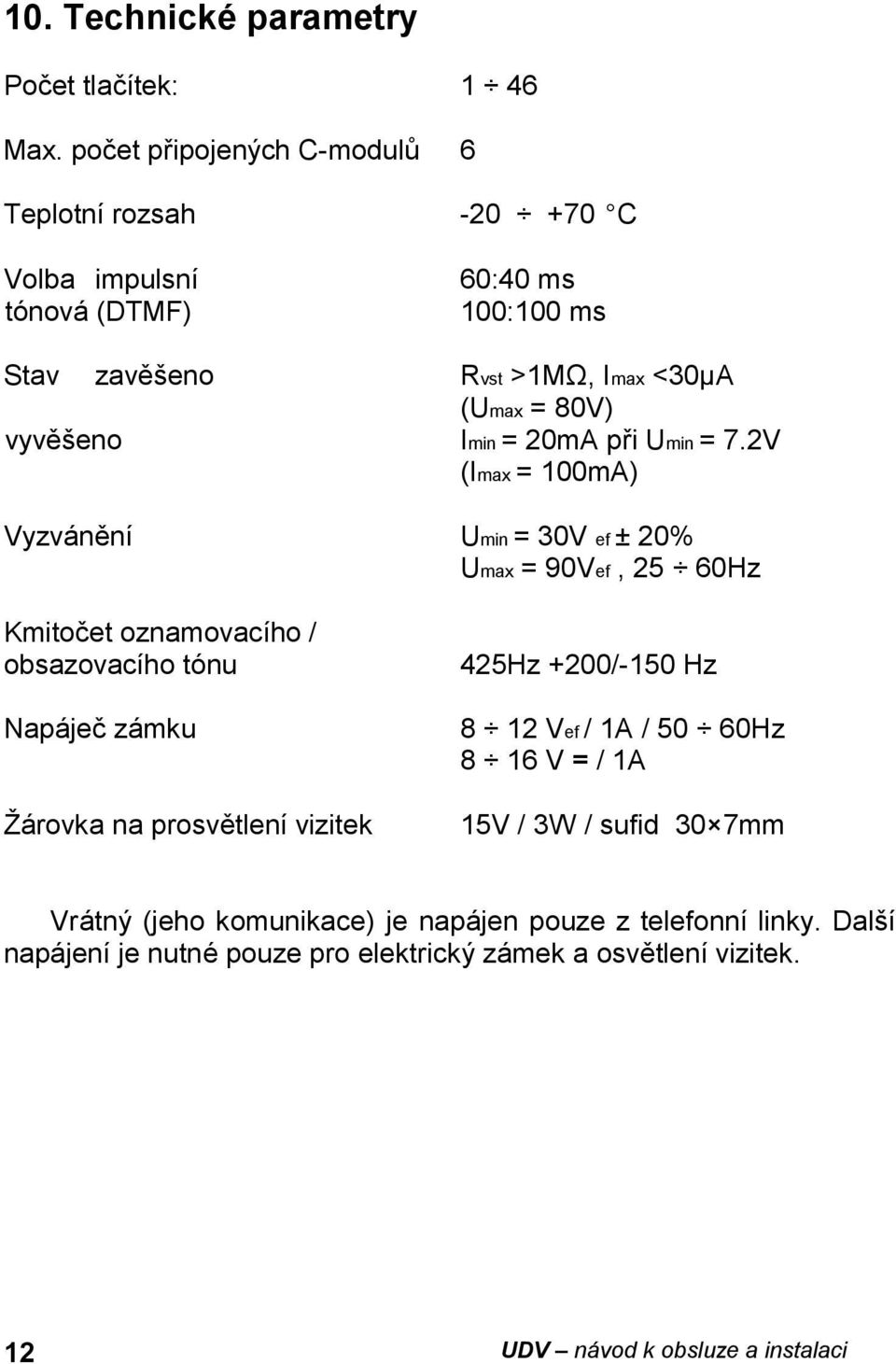

12 10. Technicke parametry Pocet tlacıtek: 1 Č 46 Max. pocet pripojeny ch C-modul 6 Teplotnırozsah -20 Č +70 C Volba impulsnı 60:40 ms tonova (DTMF) 100:100 ms Stav zavďseno Rvst >1M:, Imax <30 A (Umax = 80V) vyvďseno Imin = 20mA pri Umin = 7.2V (Imax = 100mA) Vyzva nďnı Umin = 30V ef Ž 20% Umax = 90Vef, 25 Č 60Hz Kmitocet oznamovacıho / obsazovacıho tonu Napa jec za mku Za rovka na prosvďtlenıvizitek 425Hz +200/-150 Hz 8 Č 12 Vef / 1A / 50 Č 60Hz 8 Č 16 V = / 1A 15V / 3W / sufid 30Š7mm Vra tny (jeho komunikace) je napa jen pouze z telefonnılinky. Dalsı napa jenıje nutne pouze pro elektricky za mek a osvďtlenıvizitek. 12 UDV á na vod k obsluze a instalaci

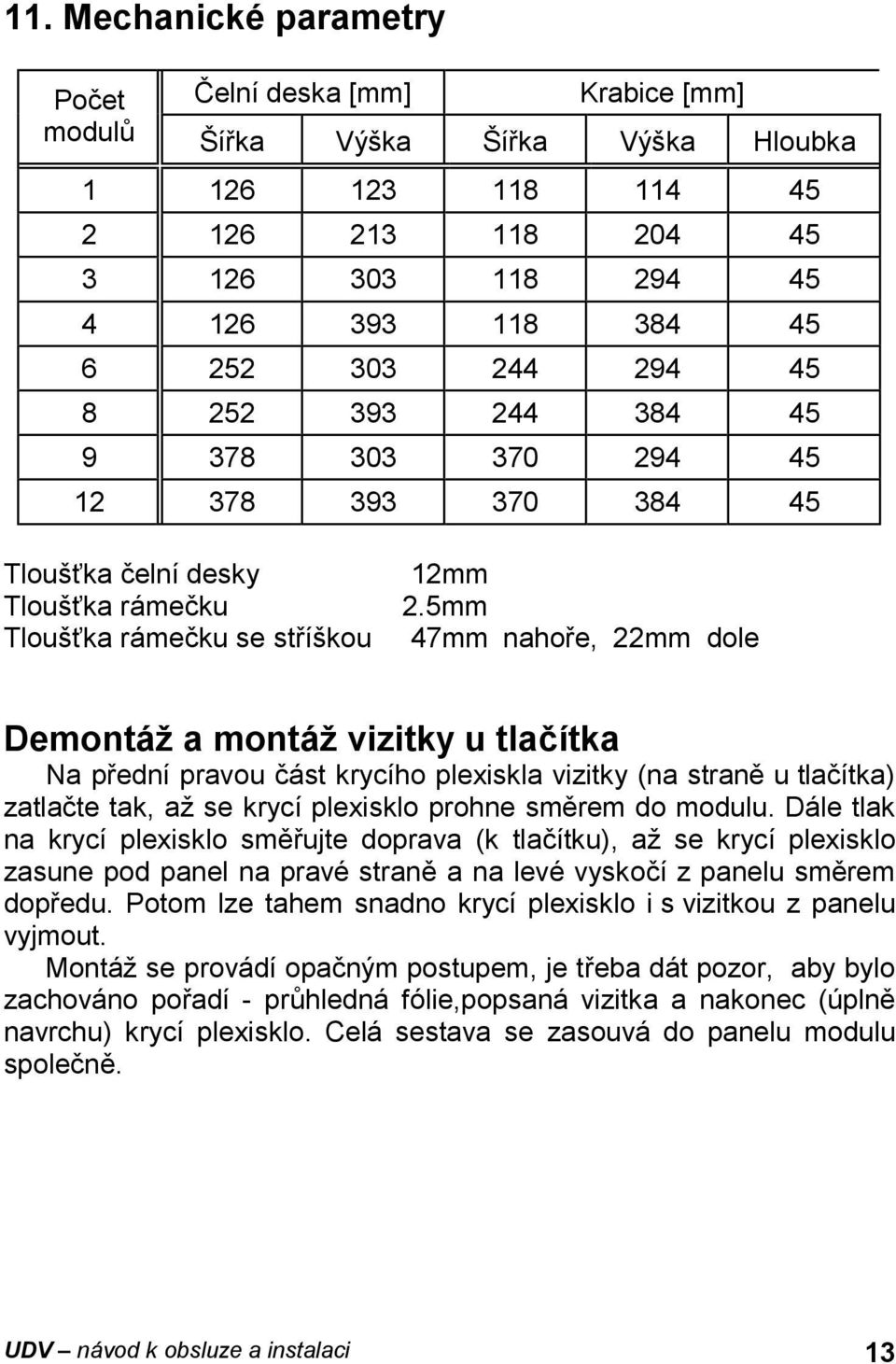

13 11. Mechanicke parametry Pocet Celnıdeska [mm] Krabice [mm] modul Sırka Vyska Sırka Vyska Hloubka Tlous ka celnıdesky Tlous ka ra mecku Tlous ka ra mecku se strıskou 12mm 2.5mm 47mm nahore, 22mm dole Demontaz a montaz vizitky u tlacıtka Na prednıpravou ca st krycıho plexiskla vizitky (na stranď u tlacıtka) zatlacte tak, az se krycıplexisklo prohne smďrem do modulu. Da le tlak na krycı plexisklo smďrujte doprava (k tlacıtku), az se krycı plexisklo zasune pod panel na prave stranď a na leve vyskocız panelu smďrem dopredu. Potom lze tahem snadno krycıplexisklo i s vizitkou z panelu vyjmout. Monta z se prova dıopacny m postupem, je treba da t pozor, aby bylo zachova no poradı - pr hledna folie,popsana vizitka a nakonec (uplnď navrchu) krycı plexisklo. Cela sestava se zasouva do panelu modulu spolecnď. UDV á na vod k obsluze a instalaci 13

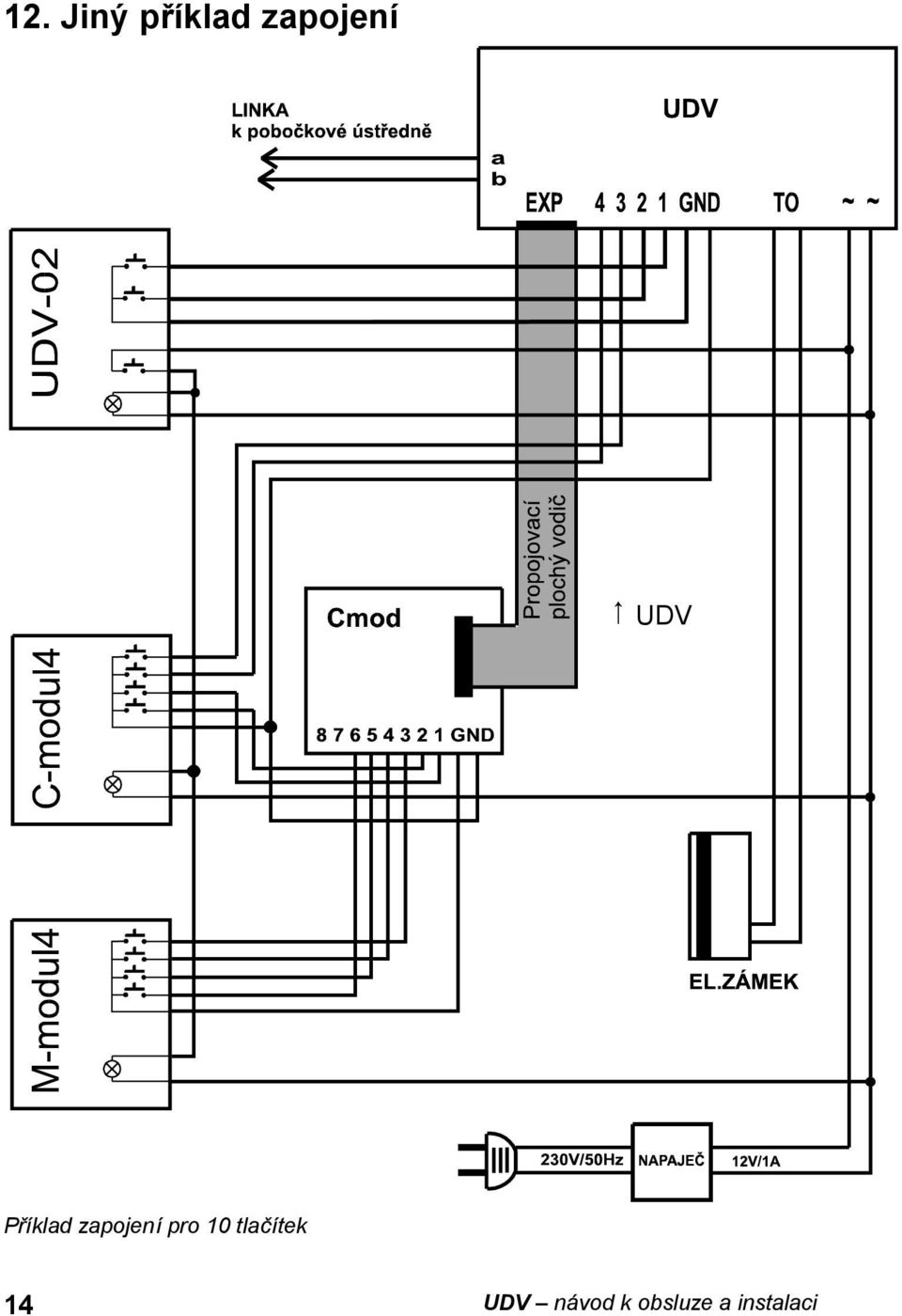

14 12. Jiny prıklad zapojenı UDV Prı klad zapojenı pro 10 tlacıtek 14 UDV á na vod k obsluze a instalaci

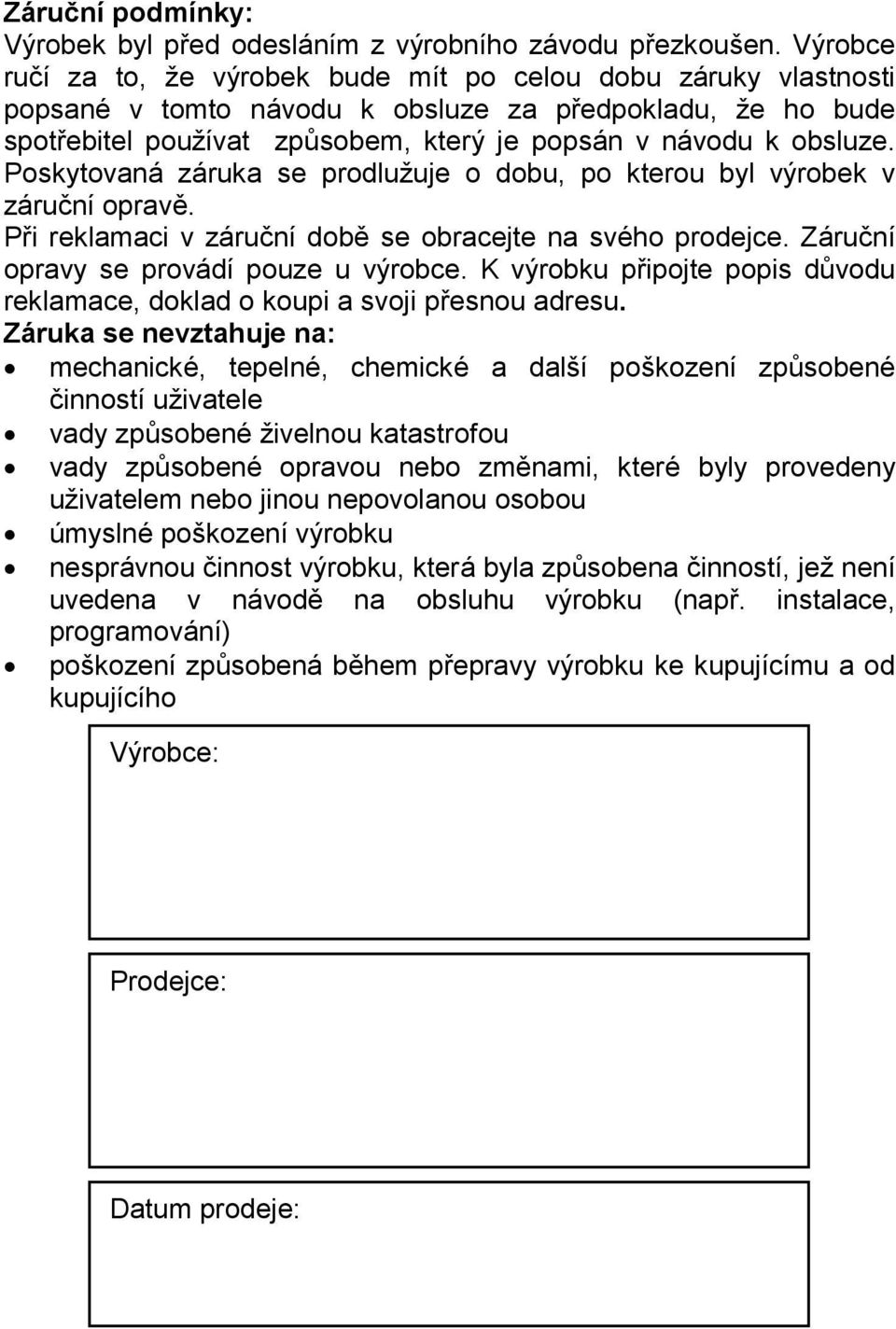

15 Za rucnı podmınky: Vy robek byl pred odesla nım z vyrobnıho za vodu prezkousen. Vyrobce rucı za to, z e vyrobek bude mıt po celou dobu zaruky vlastnosti popsane v tomto navodu k obsluze za predpokladu, z e ho bude spotrebitel pouzıvat zp sobem, ktery je popsa n v navodu k obsluze. Poskytovana zaruka se prodluz uje o dobu, po kterou byl vyrobek v za rucnıopravď. Pri reklamaci v za rucnıdobď se obracejte na sve ho prodejce. Za rucnı opravy se prova dı pouze u vyrobce. K vyrobku pripojte popis d vodu reklamace, doklad o koupi a svoji presnou adresu. Za ruka se nevztahuje na: mechanicke, tepelne, chemicke a dalsı poskozenı zp sobene cinnostıuz ivatele vady zp sobene z ivelnou katastrofou vady zp sobene opravou nebo zmďnami, ktere byly provedeny uz ivatelem nebo jinou nepovolanou osobou umyslne poskozenıvy robku nespra vnou cinnost vy robku, ktera byla zp sobena cinnostı, jez nenı uvedena v na vodď na obsluhu vyrobku (napr. instalace, programova nı) poskozenızp sobena bďhem prepravy vy robku ke kupujıcımu a od kupujıcıho Vy robce: Prodejce: Datum prodeje:

16 2001 verze V2.0PIC IX/01
