1. Systém domácího videovrátného

Transkript

1

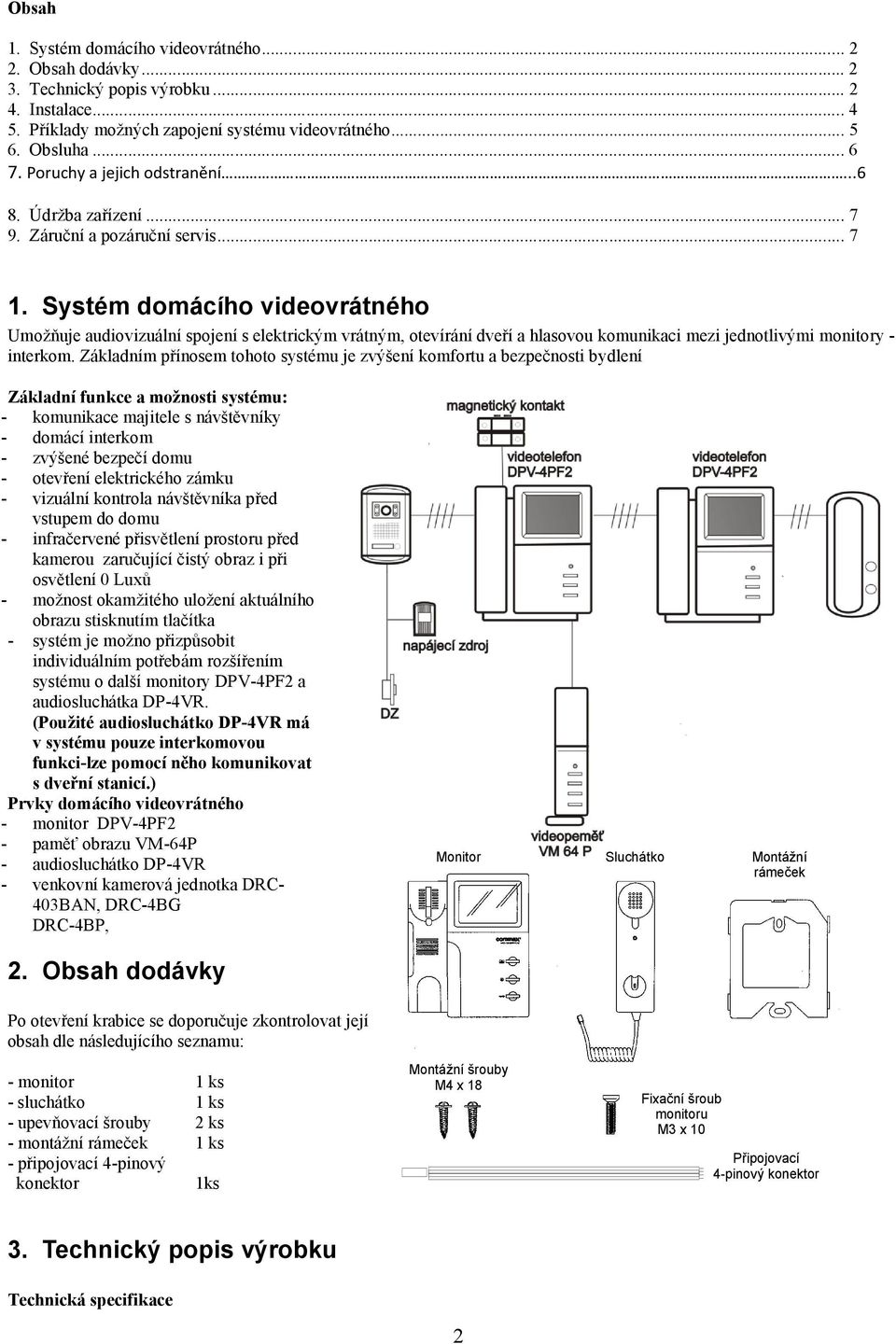

2 Obsah 1. Systém domácího videovrátného Obsah dodávky Technický popis výrobku Instalace Příklady možných zapojení systému videovrátného Obsluha Poruchy a jejich odstranění Údržba zařízení Záruční a pozáruční servis Systém domácího videovrátného Umožňuje audiovizuální spojení s elektrickým vrátným, otevírání dveří a hlasovou komunikaci mezi jednotlivými monitory - interkom. Základním přínosem tohoto systému je zvýšení komfortu a bezpečnosti bydlení Základní funkce a možnosti systému: - komunikace majitele s návštěvníky - domácí interkom - zvýšené bezpečí domu - otevření elektrického zámku - vizuální kontrola návštěvníka před vstupem do domu - infračervené přisvětlení prostoru před kamerou zaručující čistý obraz i při osvětlení 0 Luxů - možnost okamžitého uložení aktuálního obrazu stisknutím tlačítka - systém je možno přizpůsobit individuálním potřebám rozšířením systému o další monitory DPV-4PF2 a audiosluchátka DP-4VR. (Použité audiosluchátko DP-4VR má v systému pouze interkomovou funkci-lze pomocí něho komunikovat s dveřní stanicí.) Prvky domácího videovrátného - monitor DPV-4PF2 - paměť obrazu VM-64P - audiosluchátko DP-4VR - venkovní kamerová jednotka DRC- 403BAN, DRC-4BG DRC-4BP, Monitor Sluchátko Montážní rámeček 2. Obsah dodávky Po otevření krabice se doporučuje zkontrolovat její obsah dle následujícího seznamu: - monitor 1 ks - sluchátko 1 ks - upevňovací šrouby 2 ks - montážní rámeček 1 ks - připojovací 4-pinový konektor 1ks Montážní šrouby M4 x 18 Fixační šroub monitoru M3 x 10 Připojovací 4-pinový konektor 3. Technický popis výrobku Technická specifikace 2

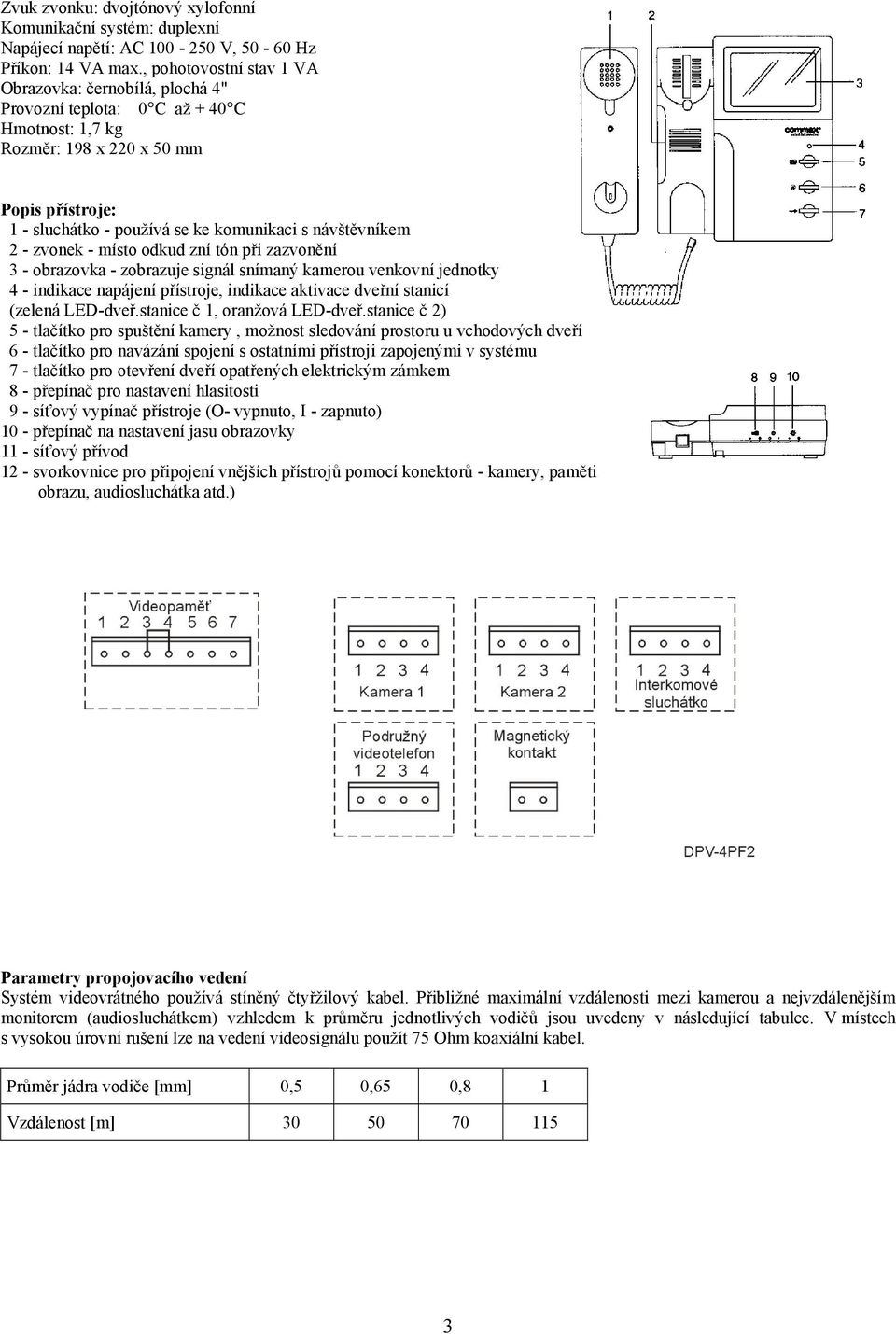

3 Zvuk zvonku: dvojtónový xylofonní Komunikační systém: duplexní Napájecí napětí: AC V, Hz Příkon: 14 VA max., pohotovostní stav 1 VA Obrazovka: černobílá, plochá 4" Provozní teplota: 0 C až + 40 C Hmotnost: 1,7 kg Rozměr: 198 x 220 x 50 mm Popis přístroje: 1 - sluchátko - používá se ke komunikaci s návštěvníkem 2 - zvonek - místo odkud zní tón při zazvonění 3 - obrazovka - zobrazuje signál snímaný kamerou venkovní jednotky 4 - indikace napájení přístroje, indikace aktivace dveřní stanicí (zelená LED-dveř.stanice č 1, oranžová LED-dveř.stanice č 2) 5 - tlačítko pro spuštění kamery, možnost sledování prostoru u vchodových dveří 6 - tlačítko pro navázání spojení s ostatními přístroji zapojenými v systému 7 - tlačítko pro otevření dveří opatřených elektrickým zámkem 8 - přepínač pro nastavení hlasitosti 9 - síťový vypínač přístroje (O- vypnuto, I - zapnuto) 10 - přepínač na nastavení jasu obrazovky 11 - síťový přívod 12 - svorkovnice pro připojení vnějších přístrojů pomocí konektorů - kamery, paměti obrazu, audiosluchátka atd.) Parametry propojovacího vedení Systém videovrátného používá stíněný čtyřžilový kabel. Přibližné maximální vzdálenosti mezi kamerou a nejvzdálenějším monitorem (audiosluchátkem) vzhledem k průměru jednotlivých vodičů jsou uvedeny v následující tabulce. V místech s vysokou úrovní rušení lze na vedení videosignálu použít 75 Ohm koaxiální kabel. Průměr jádra vodiče [mm] 0,5 0,65 0,8 1 Vzdálenost [m]

4 4. Instalace Určení místa instalace monitoru Zvolte místo na instalaci přístroje i s ohledem na vedení kabelů. Doporučuje se umístění přístroje cca ve výšce hlavy budoucího uživatele. Montáž plastového držáku monitoru Na toto místo přiložte držák a naznačte si místa montážních otvorů a vyvrtejte je. Uprostřed držáku je nutno vyvrtat dostatečně velký otvor pro přivedení kabelů k monitoru (kabel od kamery a ostatních přístrojů). Připevněte držák pomocí šroubů, případně použijte hmoždinek. Kompletace monitoru Do těla monitorové části zapojte sluchátko. Připojení kabelů Kameru, audiosluchátko, paměť obrazu připojíme k monitoru prostřednictvím 4(7)-pinových konektorů, které jednoduše nasuneme na příslušnou pozici - viz obr. Jejich správnou orientaci zajišťuje výstupek na boční straně. Zavěšení monitoru Monitor mírně přitlačíme k držáku tak aby výstupky zapadly do oválných děr na zadní straně monitoru. Mírným zatlačením monitoru směrem dolů dojde k jeho upevnění. Monitor se zajistí v této pozici pojistným šroubem dle obrázku. Zapojení přístroje do sítě Napájecí přívod zapojte do sítě, která vyhovuje parametrům přístroje V/ Hz. Uvedení monitoru do provozu Síťový vypínač zapněte do polohy "I". Tento stav je indikován svítící LED diodou. Vypnutí monitoru z provozu Síťový vypínač přepněte do polohy "O", LED dioda zhasne. Tím je přístroj uveden do nečinného stavu. Instalace alarmového spínače V případě že bude tato funkce přístroje využita, je třeba upevnit magnetický vypínač na dveřní rám pomocí šroubů a vlastní magnet na dveře V případě, že nelze použít šroubů, je možno připevnit magnet pomocí samolepící pásky po stržení ochranné fólie. Dvoužilový kabel přivedeme k magn. vypínači a k místu, kde bude instalován monitor. U magn. vypínače jej vložíme do jeho svorek a dotáhneme upevňovacími šrouby. 4

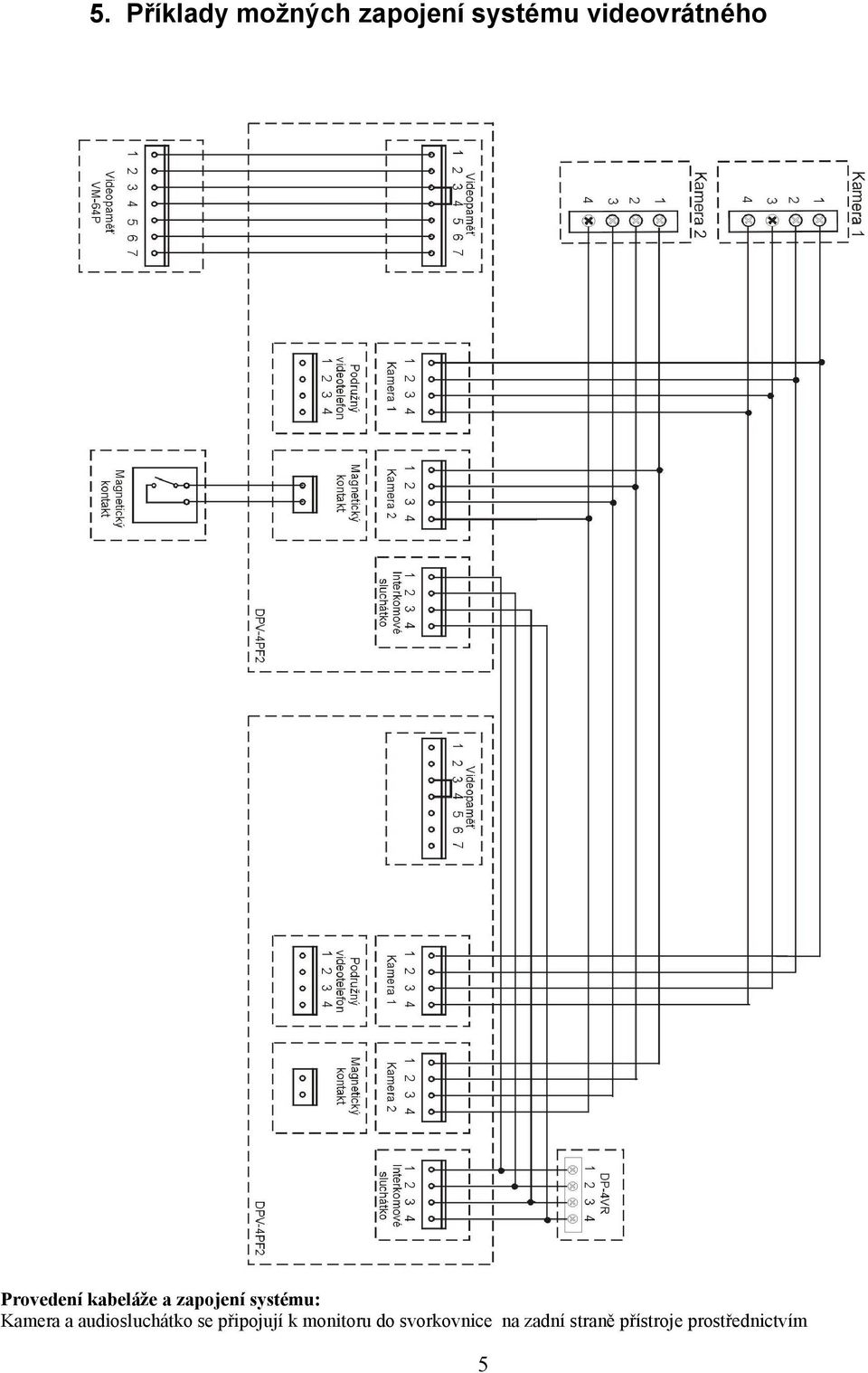

5 5. Příklady možných zapojení systému videovrátného Provedení kabeláže a zapojení systému: Kamera a audiosluchátko se připojují k monitoru do svorkovnice na zadní straně přístroje prostřednictvím 5

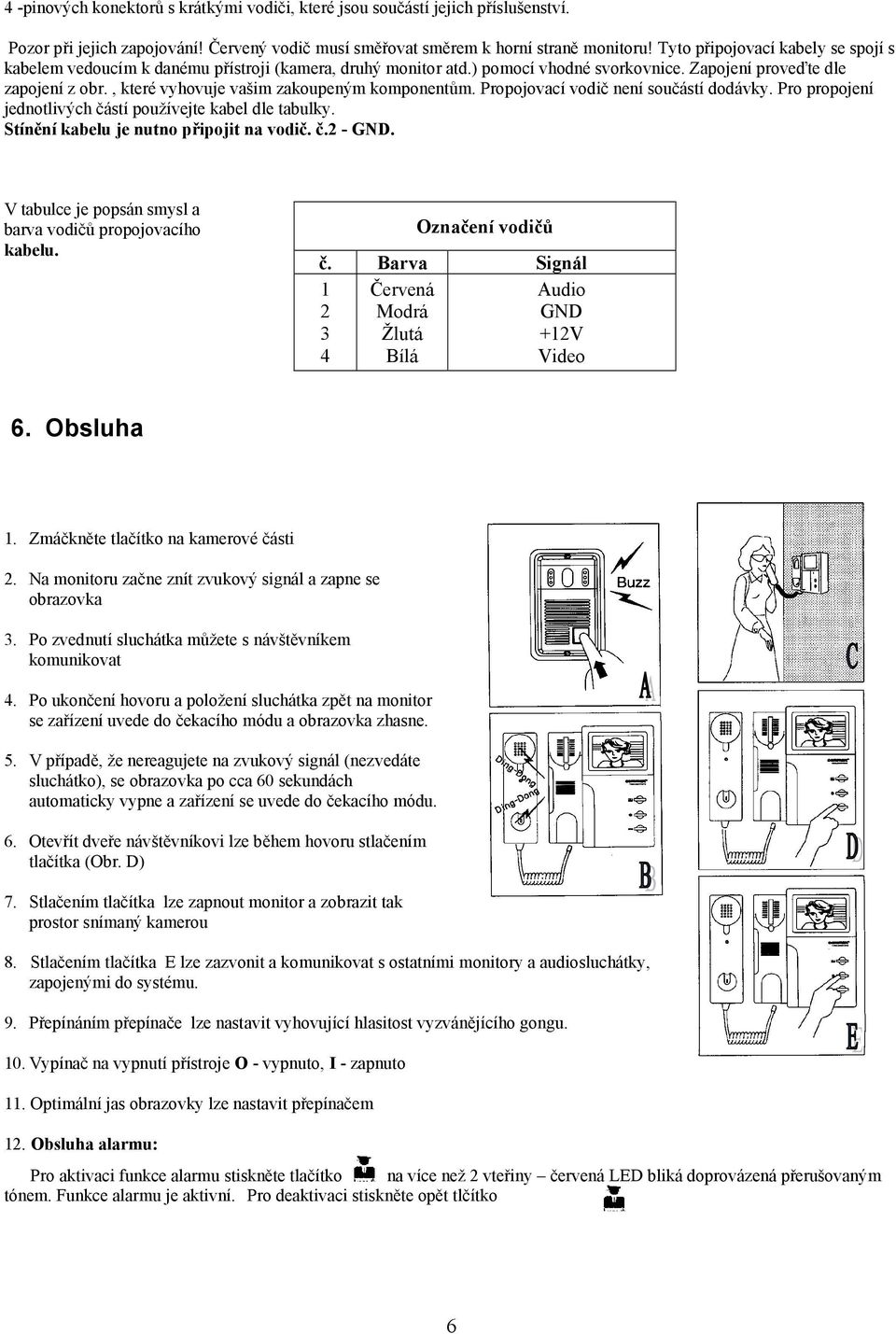

6 4 -pinových konektorů s krátkými vodiči, které jsou součástí jejich příslušenství. Pozor při jejich zapojování! Červený vodič musí směřovat směrem k horní straně monitoru! Tyto připojovací kabely se spojí s kabelem vedoucím k danému přístroji (kamera, druhý monitor atd.) pomocí vhodné svorkovnice. Zapojení proveďte dle zapojení z obr., které vyhovuje vašim zakoupeným komponentům. Propojovací vodič není součástí dodávky. Pro propojení jednotlivých částí používejte kabel dle tabulky. Stínění kabelu je nutno připojit na vodič. č.2 - GND. V tabulce je popsán smysl a barva vodičů propojovacího kabelu. Označení vodičů č. Barva Signál Červená Modrá Žlutá Bílá Audio GND +12V Video 6. Obsluha 1. Zmáčkněte tlačítko na kamerové části 2. Na monitoru začne znít zvukový signál a zapne se obrazovka 3. Po zvednutí sluchátka můžete s návštěvníkem komunikovat 4. Po ukončení hovoru a položení sluchátka zpět na monitor se zařízení uvede do čekacího módu a obrazovka zhasne. 5. V případě, že nereagujete na zvukový signál (nezvedáte sluchátko), se obrazovka po cca 60 sekundách automaticky vypne a zařízení se uvede do čekacího módu. 6. Otevřít dveře návštěvníkovi lze během hovoru stlačením tlačítka (Obr. D) 7. Stlačením tlačítka lze zapnout monitor a zobrazit tak prostor snímaný kamerou 8. Stlačením tlačítka E lze zazvonit a komunikovat s ostatními monitory a audiosluchátky, zapojenými do systému. 9. Přepínáním přepínače lze nastavit vyhovující hlasitost vyzvánějícího gongu. 10. Vypínač na vypnutí přístroje O - vypnuto, I - zapnuto 11. Optimální jas obrazovky lze nastavit přepínačem 12. Obsluha alarmu: Pro aktivaci funkce alarmu stiskněte tlačítko na více než 2 vteřiny červená LED bliká doprovázená přerušovaným tónem. Funkce alarmu je aktivní. Pro deaktivaci stiskněte opět tlčítko 6

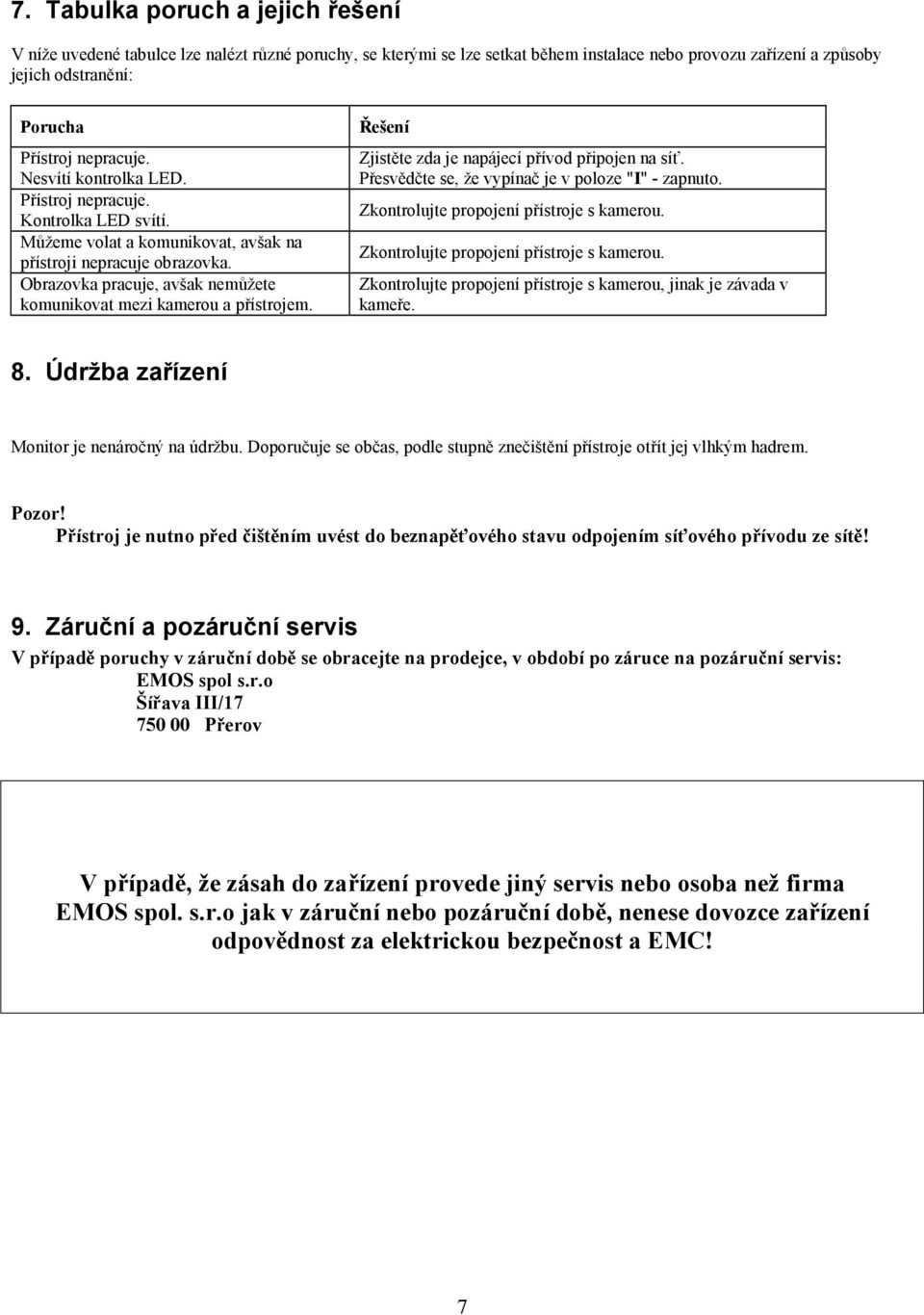

7 7. Tabulka poruch a jejich řešení V níže uvedené tabulce lze nalézt různé poruchy, se kterými se lze setkat během instalace nebo provozu zařízení a způsoby jejich odstranění: Porucha Přístroj nepracuje. Nesvítí kontrolka LED. Přístroj nepracuje. Kontrolka LED svítí. Můžeme volat a komunikovat, avšak na přístroji nepracuje obrazovka. Obrazovka pracuje, avšak nemůžete komunikovat mezi kamerou a přístrojem. Řešení Zjistěte zda je napájecí přívod připojen na síť. Přesvědčte se, že vypínač je v poloze "I" - zapnuto. Zkontrolujte propojení přístroje s kamerou. Zkontrolujte propojení přístroje s kamerou. Zkontrolujte propojení přístroje s kamerou, jinak je závada v kameře. 8. Údržba zařízení Monitor je nenáročný na údržbu. Doporučuje se občas, podle stupně znečištění přístroje otřít jej vlhkým hadrem. Pozor! Přístroj je nutno před čištěním uvést do beznapěťového stavu odpojením síťového přívodu ze sítě! 9. Záruční a pozáruční servis V případě poruchy v záruční době se obracejte na prodejce, v období po záruce na pozáruční servis: EMOS spol s.r.o Šířava III/ Přerov V případě, že zásah do zařízení provede jiný servis nebo osoba než firma EMOS spol. s.r.o jak v záruční nebo pozáruční době, nenese dovozce zařízení odpovědnost za elektrickou bezpečnost a EMC! 7

8 8

9 VENKOVNÍ KAMEROVÁ JEDNOTKA DRC-4BAN NÁVOD K INSTALACI A POUŽITÍ DOMÁCÍ VIDEOVRÁTNÝ 9

10 10

11 1. Obsah dodávky Po otevření krabice se doporučuje zkontrolovat její obsah dle následujícího seznamu: 1x hlavní kamerová jednotka 1x montážní krabička 2x šroub M3x20 Pozn. Připojovací kabel k monitoru s 4-pinovým konektorem je součástí dodávky monitoru. 2. Technický popis výrobku Technická specifikace Komunikační systém duplexní, hands-free Typ kamery CCD, 1/3" Výstupní impedance 75 Snímací frekvence horizontální: 15.75kHz, vertikální 60Hz Minimální osvětlení 0 Luxů 30 cm od kamery (přisvětlení infračervenými LED diodami) Zorný úhel kamery horizontální: 68, vertikální 55 Napájení 12V, poskytováno monitorem Provozní teplota - 20 C až + 50 C Hmotnost 0,5 kg Rozměr 124 x 186 x 50 mm Způsob montáže zápustná, na stěnu Spínací relé pro dveřní zámek max 1A Popis přístroje: 1 - mikrofon 2 - objektiv kamery 3 - okénko pro kameru 4 - reproduktor 5 - zvonkové tlačítko 6 - čelní kryt 7 infračervené přisvětlení (infra LED diody) 11

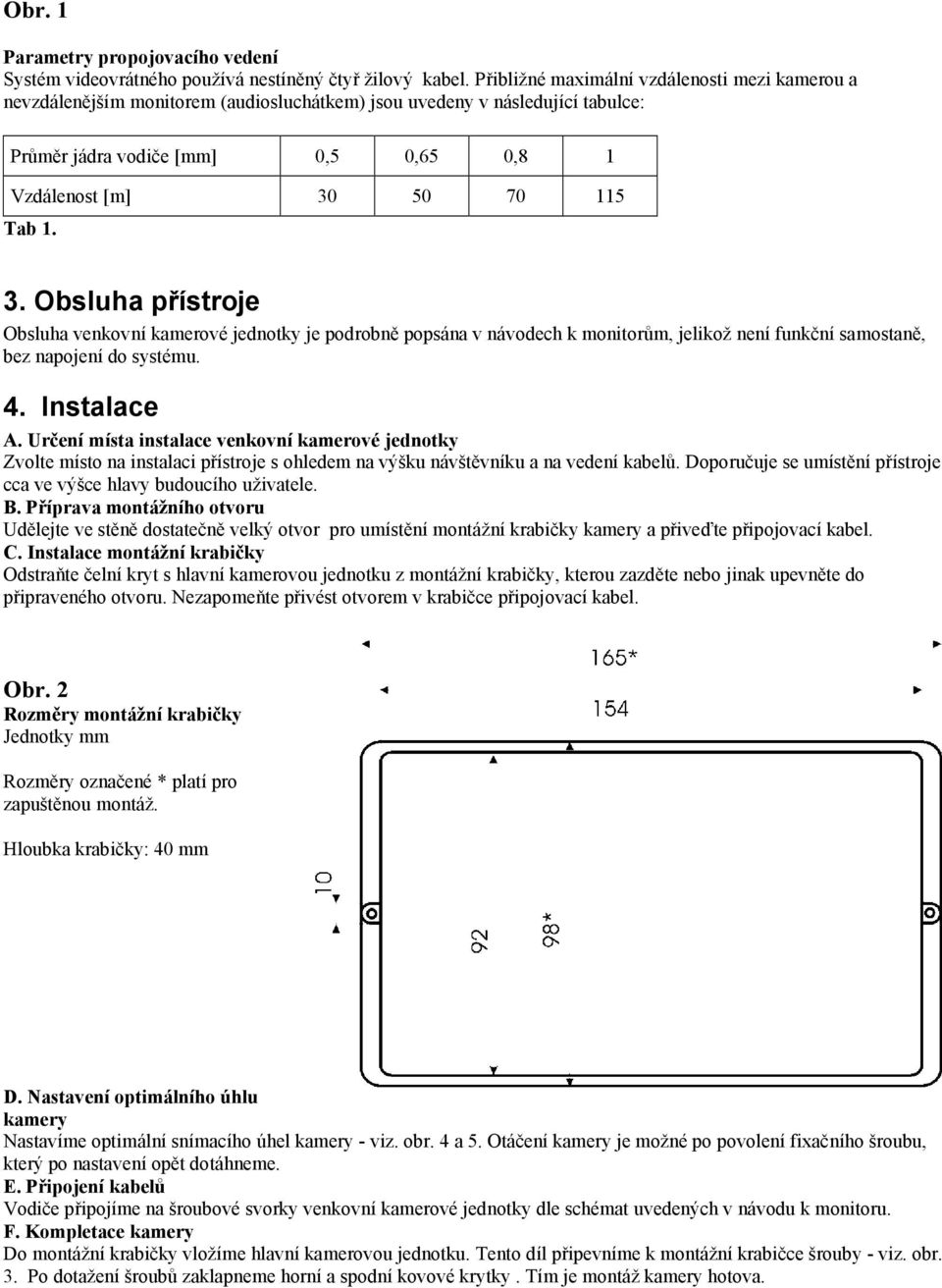

12 Obr. 1 Parametry propojovacího vedení Systém videovrátného používá nestíněný čtyř žilový kabel. Přibližné maximální vzdálenosti mezi kamerou a nevzdálenějším monitorem (audiosluchátkem) jsou uvedeny v následující tabulce: Průměr jádra vodiče [mm] 0,5 0,65 0,8 1 Vzdálenost [m] Tab Obsluha přístroje Obsluha venkovní kamerové jednotky je podrobně popsána v návodech k monitorům, jelikož není funkční samostaně, bez napojení do systému. 4. Instalace A. Určení místa instalace venkovní kamerové jednotky Zvolte místo na instalaci přístroje s ohledem na výšku návštěvníku a na vedení kabelů. Doporučuje se umístění přístroje cca ve výšce hlavy budoucího uživatele. B. Příprava montážního otvoru Udělejte ve stěně dostatečně velký otvor pro umístění montážní krabičky kamery a přiveďte připojovací kabel. C. Instalace montážní krabičky Odstraňte čelní kryt s hlavní kamerovou jednotku z montážní krabičky, kterou zazděte nebo jinak upevněte do připraveného otvoru. Nezapomeňte přivést otvorem v krabičce připojovací kabel. Obr. 2 Rozměry montážní krabičky Jednotky mm Rozměry označené * platí pro zapuštěnou montáž. Hloubka krabičky: 40 mm D. Nastavení optimálního úhlu kamery Nastavíme optimální snímacího úhel kamery - viz. obr. 4 a 5. Otáčení kamery je možné po povolení fixačního šroubu, který po nastavení opět dotáhneme. E. Připojení kabelů Vodiče připojíme na šroubové svorky venkovní kamerové jednotky dle schémat uvedených v návodu k monitoru. F. Kompletace kamery Do montážní krabičky vložíme hlavní kamerovou jednotku. Tento díl připevníme k montážní krabičce šrouby - viz. obr. 3. Po dotažení šroubů zaklapneme horní a spodní kovové krytky. Tím je montáž kamery hotova.

13 Poznámky k umístění kamerové venkovní jednotky Přístroj neinstalujte na takové místo, kde by byl vystaven prachu, přímému slunečnímu světlu (nebo jinému silnému zdroji světla), dešti, vlhku nebo teplotám přes 50 C. Nevystavujte přístroj vibracím. Pokud je venkovní jednotka umístěna mimo krytý prostor, je nutno ji opatřit ochranným stínítkem proti dešti. Vyberte místo pro montáž kamery tak, aby zorné pole kamery co nejlépe pokrývalo prostor u vchodu a aby se nevyskytoval v pozadí silný zdroj světla, což by snižovalo kvalitu přenášeného obrazu. Obr. 3 Sestavení venkovní jednotky Obr. 4 13

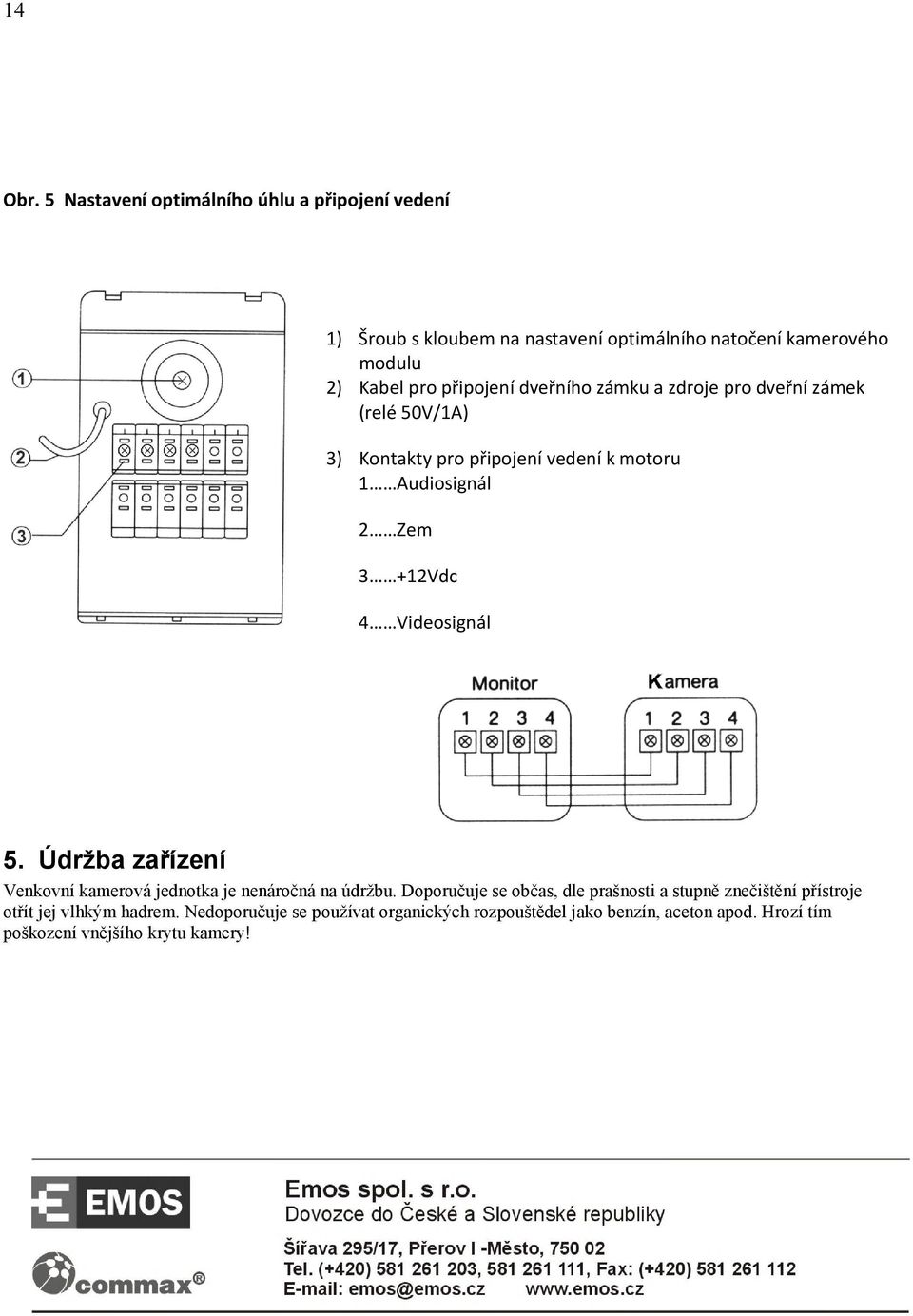

14 14 Obr. 5 Nastavení optimálního úhlu a připojení vedení 1) Šroub s kloubem na nastavení optimálního natočení kamerového modulu 2) Kabel pro připojení dveřního zámku a zdroje pro dveřní zámek (relé 50V/1A) 3) Kontakty pro připojení vedení k motoru 1 Audiosignál 2 Zem 3 +12Vdc 4 Videosignál 5. Údržba zařízení Venkovní kamerová jednotka je nenáročná na údržbu. Doporučuje se občas, dle prašnosti a stupně znečištění přístroje otřít jej vlhkým hadrem. Nedoporučuje se používat organických rozpouštědel jako benzín, aceton apod. Hrozí tím poškození vnějšího krytu kamery!

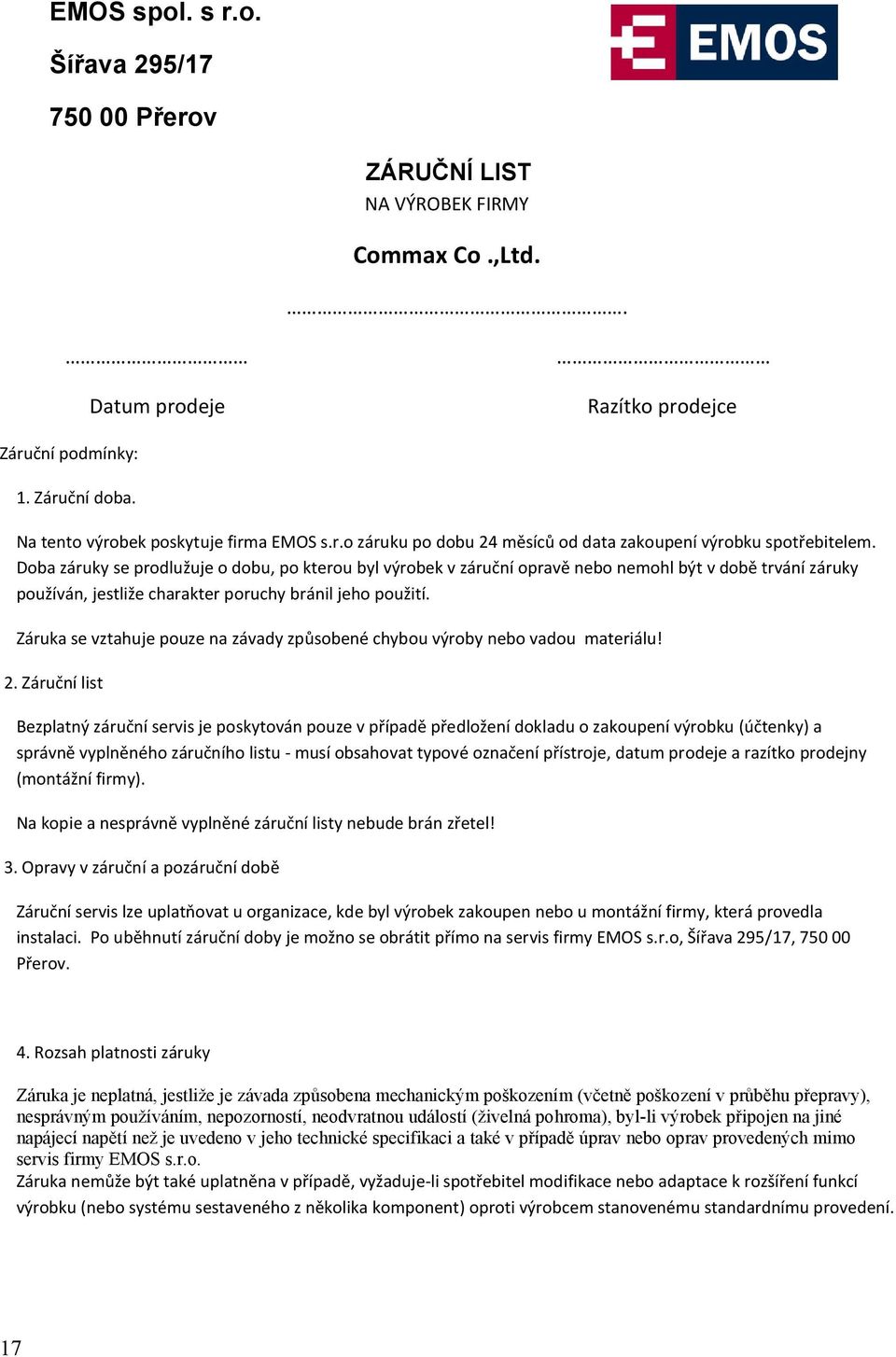

15 15
