KÓDOVÝ ZÁMEK 1105/2 A 1156/10

Transkript

1 KÓDOVÝ ZÁMEK 1105/2 A 1156/10 Popis Kódový zámek umožňuje odemknuti elektrického zámku zadáním číselné kombinace (kódu) na klávesnici. K otevírání dveří může být naprogramováno až 8 různých kódů, které jsou tvořeny minimálně 3 a maximálně 8 číslicemi. Modul 1105/2 pro otevírání dveří má velikost jednoho modulu 1145 (1156/10 má velikost 1 modulu 1155) a může být instalován samostatně nebo v systémech domovních telefonů a videotelefonů. Interval pro otevření dveří může být naprogramován v délce od 0,5 do 99 sekund; odemknutí elektrického zámku je aktivováno zadáním platného kódu na klávesnici nebo stisknutím tlačítka pro přímé ovládání (např. tlačítko pro otevírání zevnitř nebo tlačítko pro pošťáka). Modul pro otevírání dveří je napájen ze zdroje napětím 12 Vss (nebo stř.) a přes spínací relé ovládá elektrický zámek. Modul může být připojen k elektrickým hodinám pro Řízení časových pásem". Tímto způsobem mohou být určeny časy. během kterých se dveře otvírají pomocí kódu, a časy. kdy pro otevření dveří postačí stisknout na klávesnici tlačítko KLÍČ. Pokud hodiny nejsou připojeny, lze dveře otevírat pouze pomocí kódů. 1105/2 1156/10 1

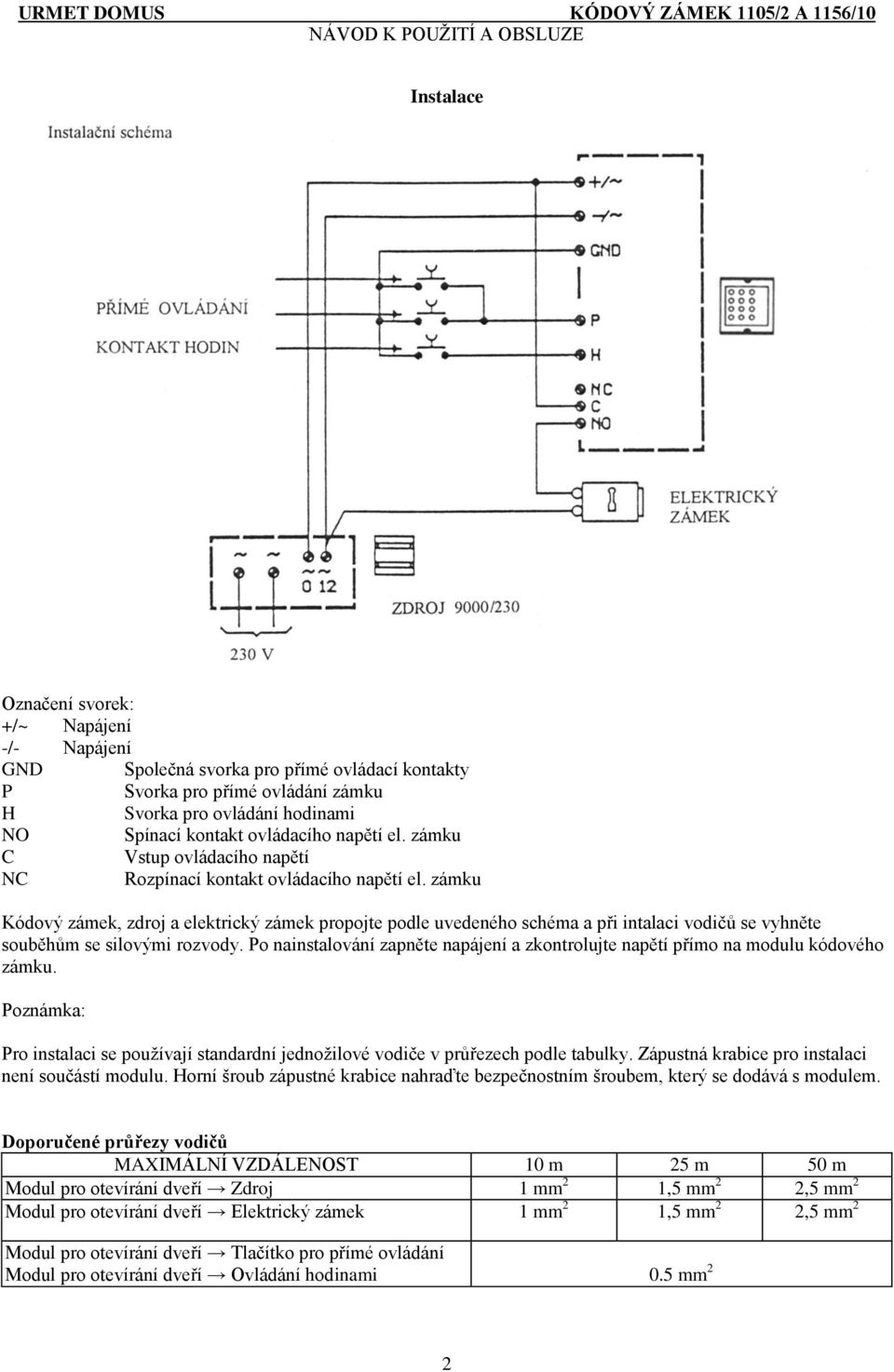

2 Instalace Označení svorek: +/~ Napájení -/- Napájení GND Společná svorka pro přímé ovládací kontakty P Svorka pro přímé ovládání zámku H Svorka pro ovládání hodinami NO Spínací kontakt ovládacího napětí el. zámku C Vstup ovládacího napětí NC Rozpínací kontakt ovládacího napětí el. zámku Kódový zámek, zdroj a elektrický zámek propojte podle uvedeného schéma a při intalaci vodičů se vyhněte souběhům se silovými rozvody. Po nainstalování zapněte napájení a zkontrolujte napětí přímo na modulu kódového zámku. Poznámka: Pro instalaci se používají standardní jednožilové vodiče v průřezech podle tabulky. Zápustná krabice pro instalaci není součástí modulu. Horní šroub zápustné krabice nahraďte bezpečnostním šroubem, který se dodává s modulem. Doporučené průřezy vodičů MAXIMÁLNÍ VZDÁLENOST 10 m 25 m 50 m Modul pro otevírání dveří Zdroj 1 mm 2 1,5 mm 2 2,5 mm 2 Modul pro otevírání dveří Elektrický zámek 1 mm 2 1,5 mm 2 2,5 mm 2 Modul pro otevírání dveří Tlačítko pro přímé ovládání Modul pro otevírání dveří Ovládání hodinami 0.5 mm 2 2

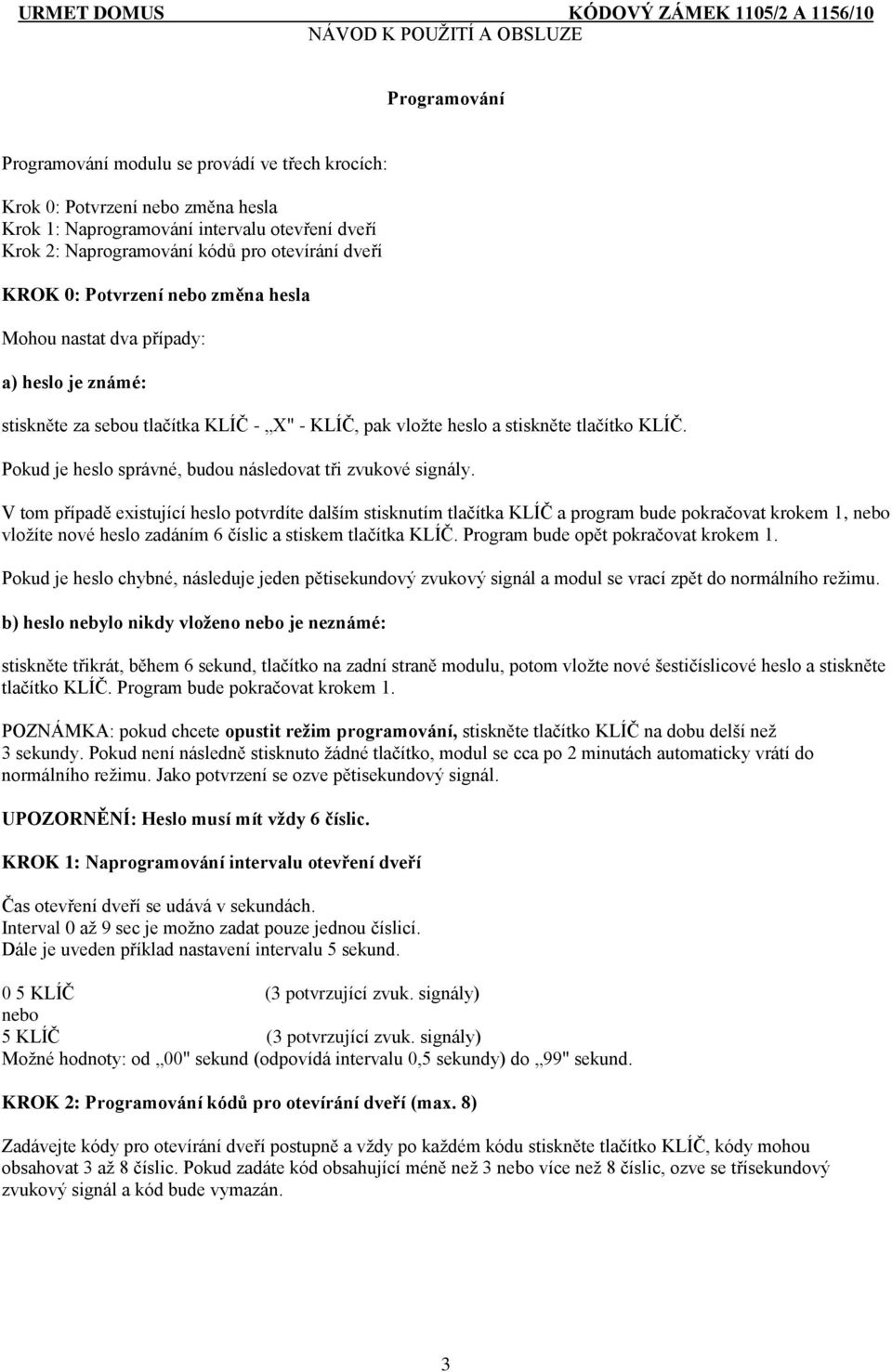

3 Programování Programování modulu se provádí ve třech krocích: Krok 0: Potvrzení nebo změna hesla Krok 1: Naprogramování intervalu otevření dveří Krok 2: Naprogramování kódů pro otevírání dveří KROK 0: Potvrzení nebo změna hesla Mohou nastat dva případy: a) heslo je známé: stiskněte za sebou tlačítka KLÍČ - X" - KLÍČ, pak vložte heslo a stiskněte tlačítko KLÍČ. Pokud je heslo správné, budou následovat tři zvukové signály. V tom případě existující heslo potvrdíte dalším stisknutím tlačítka KLÍČ a program bude pokračovat krokem 1, nebo vložíte nové heslo zadáním 6 číslic a stiskem tlačítka KLÍČ. Program bude opět pokračovat krokem 1. Pokud je heslo chybné, následuje jeden pětisekundový zvukový signál a modul se vrací zpět do normálního režimu. b) heslo nebylo nikdy vloženo nebo je neznámé: stiskněte třikrát, během 6 sekund, tlačítko na zadní straně modulu, potom vložte nové šestičíslicové heslo a stiskněte tlačítko KLÍČ. Program bude pokračovat krokem 1. POZNÁMKA: pokud chcete opustit režim programování, stiskněte tlačítko KLÍČ na dobu delší než 3 sekundy. Pokud není následně stisknuto žádné tlačítko, modul se cca po 2 minutách automaticky vrátí do normálního režimu. Jako potvrzení se ozve pětisekundový signál. UPOZORNĚNÍ: Heslo musí mít vždy 6 číslic. KROK 1: Naprogramování intervalu otevření dveří Čas otevření dveří se udává v sekundách. Interval 0 až 9 sec je možno zadat pouze jednou číslicí. Dále je uveden příklad nastavení intervalu 5 sekund. 0 5 KLÍČ (3 potvrzující zvuk. signály) nebo 5 KLÍČ (3 potvrzující zvuk. signály) Možné hodnoty: od 00" sekund (odpovídá intervalu 0,5 sekundy) do 99" sekund. KROK 2: Programování kódů pro otevírání dveří (max. 8) Zadávejte kódy pro otevírání dveří postupně a vždy po každém kódu stiskněte tlačítko KLÍČ, kódy mohou obsahovat 3 až 8 číslic. Pokud zadáte kód obsahující méně než 3 nebo více než 8 číslic, ozve se třísekundový zvukový signál a kód bude vymazán. 3

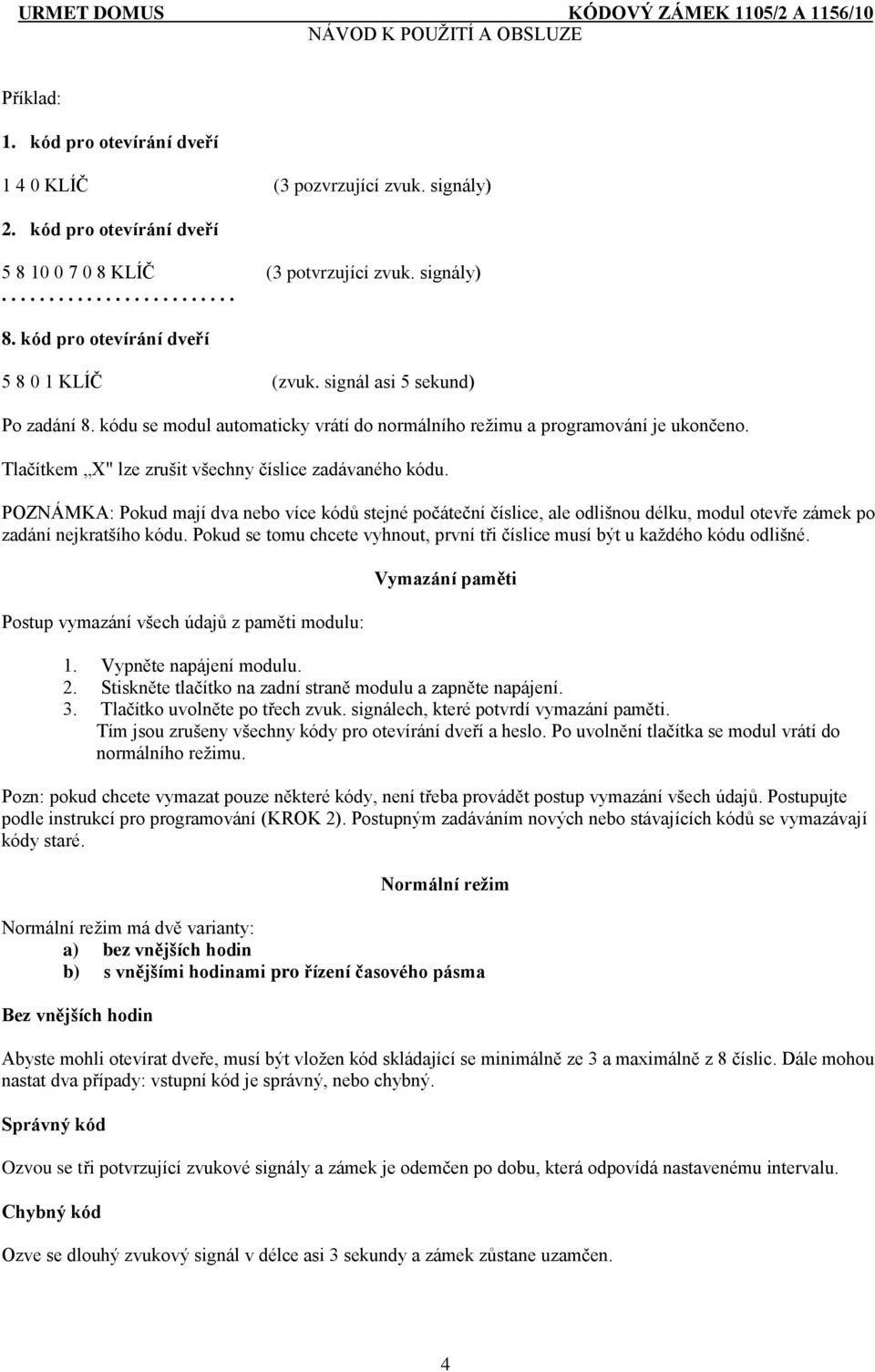

4 Příklad: 1. kód pro otevírání dveří KLÍČ (3 pozvrzující zvuk. signály) 2. kód pro otevírání dveří KLÍČ (3 potvrzující zvuk. signály) kód pro otevírání dveří KLÍČ (zvuk. signál asi 5 sekund) Po zadání 8. kódu se modul automaticky vrátí do normálního režimu a programování je ukončeno. Tlačítkem X" lze zrušit všechny číslice zadávaného kódu. POZNÁMKA: Pokud mají dva nebo více kódů stejné počáteční číslice, ale odlišnou délku, modul otevře zámek po zadání nejkratšího kódu. Pokud se tomu chcete vyhnout, první tři číslice musí být u každého kódu odlišné. Postup vymazání všech údajů z paměti modulu: Vymazání paměti 1. Vypněte napájení modulu. 2. Stiskněte tlačítko na zadní straně modulu a zapněte napájení. 3. Tlačítko uvolněte po třech zvuk. signálech, které potvrdí vymazání paměti. Tím jsou zrušeny všechny kódy pro otevírání dveří a heslo. Po uvolnění tlačítka se modul vrátí do normálního režimu. Pozn: pokud chcete vymazat pouze některé kódy, není třeba provádět postup vymazání všech údajů. Postupujte podle instrukcí pro programování (KROK 2). Postupným zadáváním nových nebo stávajících kódů se vymazávají kódy staré. Normální režim Normální režim má dvě varianty: a) bez vnějších hodin b) s vnějšími hodinami pro řízení časového pásma Bez vnějších hodin Abyste mohli otevírat dveře, musí být vložen kód skládající se minimálně ze 3 a maximálně z 8 číslic. Dále mohou nastat dva případy: vstupní kód je správný, nebo chybný. Správný kód Ozvou se tři potvrzující zvukové signály a zámek je odemčen po dobu, která odpovídá nastavenému intervalu. Chybný kód Ozve se dlouhý zvukový signál v délce asi 3 sekundy a zámek zůstane uzamčen. 4

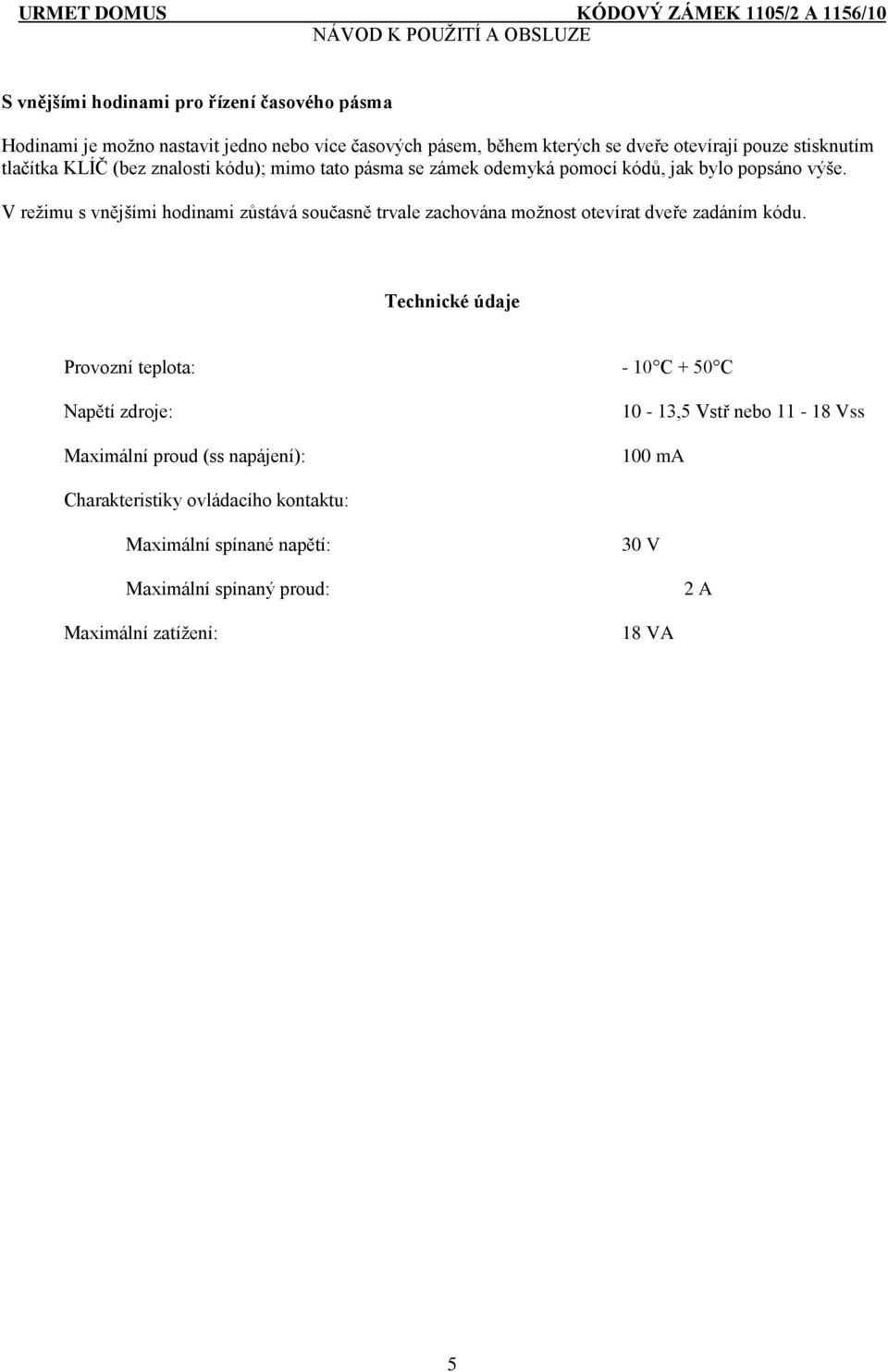

5 S vnějšími hodinami pro řízení časového pásma Hodinami je možno nastavit jedno nebo více časových pásem, během kterých se dveře otevírají pouze stisknutím tlačítka KLÍČ (bez znalosti kódu); mimo tato pásma se zámek odemyká pomocí kódů, jak bylo popsáno výše. V režimu s vnějšími hodinami zůstává současně trvale zachována možnost otevírat dveře zadáním kódu. Technické údaje Provozní teplota: - 10 C + 50 C Napětí zdroje: Maximální proud (ss napájení): 10-13,5 Vstř nebo Vss 100 ma Charakteristiky ovládacího kontaktu: Maximální spínané napětí: 30 V Maximální spínaný proud: 2 A Maximální zatížení: 18 VA 5
