2 Dell EMC Primární úložiště Přehled primárních úložišt Dell EMC a příklady použití Boris Pavlík Senior Storage Specialist, Modern Datacenter Team, Dell

3 Primární úložiště DELL EMC VMAX PowerMax XtremIO Zlatý standard v Enterprise úložištích Plně vybavené, nízké či žádné RPO/RTO (multi-site) Masivní konsolidace včetně mainframe, IBM i či NAS Spolehlivost, dostupnost a provozuschopnost PowerMax umí NVMe, připraven pro SCM All-Flash úložiště postavené pro flash Pokročilé funkce za midrange cenu Ultimátní funkce pro kopie dat (icdm) Nejlepší redukce objemu dat Dostupné a efektivní úložiště Velmi nízká cena / GB Federace více úložišť Metro, 3. replika SC Unity Unified s možností cloudu Tiering do cloudu Jednoduchost, VSA Block i NAS Základní úložiště Nejnižší cena / GB Nízká hodnota PowerVault ME4 DAS i SAN Kamery Zálohy, HPC 3

4 PowerVault ME4

5 DELL EMC Powervault ME4 FC / iscsi / SAS Podpora přímého připojení Veškerý software v ceně Bez dodatečných nákladů ADAPT, Tiering, SSD Cache Funkce, které mohou opravdu pomoci Vyšší výkon Čtecí IOPS: 320K 1 (400% nárůst) Připojení disků: 12G SAS (100% nárůst) Sekvenční zápis: 5500 MB/s 1 (260% nárůst) Vylepšené škálování Hrubá kapacita: 4PB (122% nárůst) Max počet disků: 336 (75% nárůst) Velké rozšíření: 5U - 84 disků (40% nárůst) Více možností připojení 1/10G iscsi SFP+, 1/10G iscsi BaseT 8/16G FC, 12G SAS Jednoduchá správa Webové rozhraní (HTML5): ME Storage Manager Nárůsty při srovnání s MD3 5

6 Představení PowerVault ME4 ME4084 ME4 Rozšiřující police ME484 ME4012 ME4024 ME412 ME424 2U - 12 disků 2U - 24 disků 5U - 84 disků 2U - 12 disků 2U - 24 disků 5U - 84 disků Max Hrubá Kapacita 3.1 PB 3.0 PB 4 PB Min/Max Disků 2 / / / 336 Média Hybrid (0-100% Flash) Protokoly 8/16Gb FC, 1/10Gb iscsi, 12Gb SAS 12Gb SAS Připojení disků Ochrana Dat Virtual Copy, Snapshoty, Asynchronní Replikace, SED disky Výkon Tierování, Čtecí Cache Integrace VMware vcenter Plugin, SRM Plugin Správa ME Storage Manager (HTML5) Architektura Tenký provisioning, ADAPT, Interní Správa Klíčů (Šifrování) 6

7 Příklady použití PowerVault ME4 Kam se PowerVault ME4 hodí nejvíce? PowerVault ME4012 Kamerové systémy HPC PowerVault ME4024 Menší instalace VMware SAN/DAS Exchange Vzdálené pobočky PowerVault ME4084 OEM Řešení NoSQL Databáze Úpravy videa 7

8 Unity

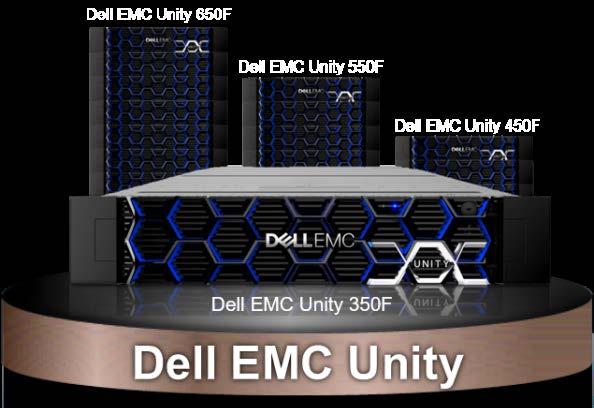

9 Dell EMC Unity VYŠŠÍ VÝKON 4 All-Flash Broadwell modely Až 40% více jader; 2X více paměti Inline redukce objemu dat pro Blok i NAS Až 613TBe na rack unit All-Flash 4X VÍCE VÝKONU NAS 256TB Souborový systém Synchronní / Asynchronní souborová replikace INTEGROVANÁ SPRÁVA KOPIÍ AppSync Replikace snapshotů Tenké Klony BEZPEČNÉ D@RE interní a externí správa klíčů Šifrování, které je ve shodě s armádními standardy Podpora blokových i souborových dat Jednoduché nasazení a používání Nové, případně vylepšené funkce OCHRANA INVESTIC Vestavěná migrace blokových i souborových dat Upgrade na vyšší model 2-Way NDMP Migrace z polí třetích stran SOFTWARE V CENĚ Inline redukce objemu dat pro bloková i souborová data Replikace blokových i NAS dat Funkce ochrany dat (Recoverpoint) Dynamické pooly Analytika v cloudu VESTAVĚNÝ HYBRIDNÍ CLOUD Souborový tiering & archivace snapshotů Migrace souborů a cloudů Podpora více poskytovatelů 9

10 Unity VSA je softwarově definované úložiště Unity VIRTUAL STORAGE APPLIANCE COMMUNITY EDITION PROFESSIONAL EDITION NFS CIFS iscsi Jednoduchý upgrade HTML5 UNISPHERE VSI ESI ESA VAAI REST API Souborová data Replikace Bloková data VMware ESXi Snapshoty VVOL Komunitní podpora Download zdarma Limit 4TB kapacity Dell EMC Podpora Licence formou předplatného 10TB 25TB 50TB Příklady použití TEST DEV RYCHLÝ VÝVOJ VZDÁLENÉ POBOČKY ÚLOŽIŠTĚ S NÍZKOU CENOU RETAIL VZDĚLÁVÁNÍ ZDRAVOTNICTVÍ CLOUD NAS V SW DEFINOVANÉ INFRASTRUKTUŘE (VSAN, VxRAIL a tak dále) 10

11 Dell EMC Cloud Tiering Appliance Uvolní místo na primárním úložišti a sníží CAPEX Automatický tiering a archivace Tierování pomocí politik jak pro soubory tak i pro snapshoty Okamžité úspory Licence v ceně, zlepšení TCO Uvolňuje neaktivní souborovou kapacitu Sníží požadavky na zálohovací okno Flexibilita nasazení Fyzické CTA, Virtualní CTA-VE Možnost vysoké dostupnosti Bezpečné a efektivní Šifrování za letu Komprese v cloudu 11

12 Efektivní Souborový Tiering a Migrace Jednoduchý a automatizovaný díky politikám SOUBOROVÝ TIERING Dell EMC Unity VYVOLÁNÍ SOUBORŮ Dell EMC Unity MIGRACE ÚLOŽIŠŤ Dell EMC Unity Zástupce Klienti IP Cloud Tiering Appliance Klienti IP Cloud Tiering Appliance Klienti IP Cloud Tiering Appliance ECS ECS ECS BEZ DOPADU NA UŽIVATELE ČI APLIKACE SPOLEHLIVÉ A RYCHLÉ VYVOLÁNÍ SOUBORŮ ODSTRAŇUJE ZÁMKY POSKYTOVATELŮ CLOUDU 12

13 Snapshot navždy a Obnova kamkoliv Archivace blokových snapshotů do cloudu LOKÁLNÍ Retence 7 dní VZDÁLENÉ Retence 90 dní CLOUD Retence navždy Snap 1 Snap 2 Snap 3 Snap 1 Snap 2 Snap 3 Virtustream Cloud zdarma* Snap 1.1 Snap 2.1 Snap 1.1 Snap 2.1 Snap 1.2 Snap 1.2 Snap 1.2 Snap 1.2 OBNOVA 13 *Součást programu Future Proof Storage Loyalty Jakákoliv Dell EMC Unity

14 Příklady použití Unity Kam se Unity hodí nejvíce? 1. Požadavky na SAN i NAS v rámci jednoho pole 2. Řešení pro Multi-tenantní NAS 3. Transakční i tradiční NAS nasazení 4. Synchrnonní replikace NAS služeb 5. Řešení pro vzdálené pobočky (Unity VSA) 6. NAS služby v rámci VMware (Unity VSA) 7. Úložiště připojené do cloudu 8. Nedostatek specialistů (Jednoduchost správy) 9. Obnova diskových polí CX / VNX / VNX2 14

15 SC Series

16 Disková pole SC Optimalizované pro výkon Federovaná architektura Inteligentní automatická optimalizace 16

17 SC Series Family 1PB disků 2PB 222 disků 3PB 500 disků 3PB 1024 disků SC All-Flash 2PB SSD 3PB SSD SCv3000/3020 SC5020 SC7020 SC9000 SC5020F SC7020F Paměť / Procesory 32GB 6c/1.7GHz 128GB 8c/2.4GHz 256GB 2x 8c/2.5GHz 512GB 2x 8c/3.2GHz 128GB 8c/2.4GHz Typ disků Hybrid (0-100% Flash) All-Flash Protokoly FC, iscsi, SAS FC, iscsi FC, iscsi, FCoE FC, iscsi Data reduction Komprese Komprese + Deduplikace Multi-array Federace (Live Migrate), Snapshoty včetně replik, Volume Advisor, Replikace 256GB 2x 8c/2.5GHz Business continuity Synchronní Replikace, Auto-Failover (Live Volume), Metro DR, RecoverPoint for VM, D@RE 3 Správa HTML5 Unisphere 4, CloudIQ 4, Dell Storage Manager, Openstack, QoS, Vvols Architektura Dynamický RAID Tiering, Always Thin, Virtualized Page Pool, Distributed Sparing SCv3xxx max capacity may be increased to 2PB using 4MB page sizes. 2 With 2MB page size. For maximum flash performance, 512K page sizes are recommended. Discuss performance 17 and expansion capacity needs with your Dell EMC representative or Authorized Partner. 3 External key manager 4 - Planned for Q release some features may not be available for all platforms

18 Dynamické: Federované škálování, Přesuny dat Federované Clustery Spojte až 10 diskových polí pod jednotnou správu Volume Advisor Servery Změny na úložišti jsou 100% transparentní pro servery. Není potřeba remapování Vestavěný storage hypervizor virtualizuje všechna mapování LUN LUN LUN LUN LUN LUN LUN LUN LUN Přesouvejte zátěž mezi poli bez přerušení provozu 18

19 Data Progression auto-tiering Osvědčená, důvěryhodná technologie neustále optimalizuje vaše prostředí Tier 1 SLC SSD RAID 10, převod na RAID 5/6 Možnost nastavení velikosti stránky (512kB-4MB) Tier 2 MLC/TLC SSD nebo 15K HDD RAID 5/6 Tier 3 7.2K HDD HOT data.automatická optimalizace. COLD data Získejte výkon, který potřebujete a přitom utraťte méně za Vaše nejdražší disky Dosáhněte současně výkonnostních i nákladových cílů Směřuje všechny příchozí zápisy do disků v Tier1 na nejrychlejší úroveň RAIDu Přesouvá neaktivní data na levnější disky a kapacitně efektivnější RAID typy Umožňuje úsporné a hybridní řešení Odděluje čtení od zápisu Integrace v GUI Snapshoty, Replikace 19

20 RAID Tiering další optimalizace uvnitř tieru Ostatní úložiště nutí k výběru: RYCHLOST nebo KAPACITA Všechny disky musí být předem alokovány pro jeden typ RAIDu Vše RAID 10 Rychlé zápisy potřebují MNOHO disků ($$$) NEBO Vše RAID 5/6 Méně disků, POMALÉ zápisy Dell SC Série Vám přinesou více výkonu s menším množstvím disků Podpora více RAID typů v rámci jednoho disku RAID se rozšiřuje/zmenšuje automaticky skrze VŠECHNY disky dopředná alokace není nutná Využívá pouze tolik RAID10 kapacity, kolik reálně potřebuje pro dočasné zvýšení výkonu pro zápisy Rychlost + efektivní využití kapacity RAID 10 zápisová vrstva Převod do RAID 5/6 (stejná rychlost jako RAID 10 pro čtení, více kapacity) 20

21 Live Volume ALUA Nyní dostupné pro Microsoft, VMware a Linux LUN Čtení / zápis do obou cest LUN Live Volume Synchronní LUNy na oddělených polích prezentované jako více cest stejného volumu (MPIO) LUN 100% Sync Site 1 Site 2 Nulový výpadek provozu Auto-failover, auto-restore RTO = 0 RPO = 0 během plánovaných i neplánovaných výpadků a katastrof Bez nutnosti zásahu správce automatický fail-over nebo back Automatický Re-Sync polí po opětovném naběhnutí služeb, pouze kopírování změn Nativní funkce SC polí žádný extra SW/HW Replika do třetí lokality podpora Stretch Cluster Havarované VMs jsou obnoveny na novém serverovém HW bez nutnosti remapování 21

22 Příklady použití SC Series Kam se SC Series hodí nejvíce? 1. Požadavek na pouze SAN řešení 2. Mid-range ALUA Metro HA 3. Mid-range 3. replika 4. Federace Rozložení zátěže 5. Běžný typ zátěže v CZ 6. Obnova polí PS a SC 22

23 XtremIO X2

24 XtremIO X2 AllFlash úložiště vyvinuté speciálně pro flash technologie 80% Lepší odezva aplikací 25% Lepší redukce objemu dat Integrovaná správa aplikačních kopií Powered by Intel Xeon Scalable Processors Nejlepší efektivita Okamžitá deduplikace a komprese Aplikačně konzistentní kopie Bezkonkurenční vytváření kopií dat Stálý výkon a odezva Všchny služby bez dopadu na výkon DEV ANALYTICS PROD OPS+TEST 24

25 Nativní replikace: klíčové vlastnosti Nejlepší efektivita Asynchronní Replikace Na bázi XtremIO Virtual Copies (XVC) Posílá pouze rozdíly Rozumí datům Deduplikace napříč WAN Optimalizovaný přenos Proprietární protokol Komprimované & Šifrované ROZDÍL Deduplikace Komprimace EXTRÉMNÍ EFEKTIVITA! 25

26 XtremIO X2 replikace a úspora Úspora při replikaci = DRR = 4:1 (75%) Nový blok zapsaný a deduplikovaný Pouze otisky jsou replikovány A B C D XtremIO X2: Primární WAN či LAN Až 99% méně pásma WAN A B C D XtremIO X2: DR Replikovány jsou pouze deduplikované změny Data jsou deduplikována na zdroji, cíli a skrze WAN Úožiště na obou koncích musí přenášet a přijímat pouze deduplikovaná data Šířku pásma WAN lze navrhnout pouze na deduplikovaná data Snižuje požadavky na WAN a tím i použití WAN akcelerátorů Uvolní propustnost linek pro další použití 26

27 Globální deduplikace = Globální úspory Site 1 Site 3 APP OS APP OS APP OS APP OS APP OS APP OS Target Site 5 A B C D E A B C D E Site 2 99% Úspory WAN! 38% Úspora kapacity na cíli! Site 4 A B C D E APP OS APP OS APP OS APP OS APP OS APP OS A B C D E A B C D E 27

28 XMS: Přehledná a chytrá správa HTML5 GUI Žádná JAVA Rychlejší a lepší Uživatelsky přívětivé Snadné & Intuitivní Snadná navigace a kroky Chytrá hlášení Správa Chytré Řízené postupy Usnadnění v každém kroku 28

29 Nové X-Brick konfigurace Konfigurace X-Brick Minimum Raw X-Brick Maximum Raw Počet X-Bricků v Clusteru X2-S 7.2 TB 28.8 TB Až 4 X2-T 34.5 TB 69.1 TB 1** X2-R 34.5 TB TB Až 8* (až po GA) * Note: 8 X-Bricks configurations (up to 4 X-Bricks/cluster available now) and scale out in existing clusters coming in a future release ** Upgrade to X2-R (beyond 36 SSD s and 1 X-Brick) at a price premium. 29

30 XtremIO X2 zajímavá cena Poskytne Enterprise funkce v cenové hladině mid-range řešení 55% Nižší základní cena * 30 * ($/GB Efektivní) srovnání s X1

31 Příklady použití XtremIO X2 Kam se XtremIO X2 hodí nejvíce? 1. EPIC, SAP a další 2. VDI a VM konsolidace (včetně mixu) 3. Vývoj software s kopiemi dat bez dopadu 4. Konstantně nízké odezvy včetně všech služeb 5. Nejlepší možnosti kopírování dat 6. Úsporná replikace po WAN 7. Obnova XtremIO X1 31

32 PowerMax

33 PowerMax TIER 0 STORAGE, ZERO COMPROMISE Powered by Intel Xeon Scalable Processors Up to 10M IOPS Traditional Apps VMs Analyzes 40M data sets in real time Next Gen Apps Real time analytics Podpora End-to-end NVMe Více-řadičové, standardní technologie, připraveno pro SCM Maximální dostupnost Dokáže provozovat nejkritičtěší data na světě Masivní konsolidace Podpora pro Open Systems, Mainframe a IBM i 33 EMR Relational Databases ERP AI Mobile Apps Genomics IoT REAL-TIME MACHINE LEARNING ENGINE

34 PowerMax rodina PowerMax M IOPS RRH-8K 1PBe Kapacita 1 to 2 Bricks 64 FC/iSCSI Portů PowerMax Software PowerMax M IOPS RRH-8K 4PBe Kapacita 1 to 8 Bricks 256 FC/FICON/iSCI Portů ESSENTIALS SnapVX Compression Non-disruptive Migration Dedupe QoS icdm Basic (AppSync) ABOVE + PRO SRDF D@RE enas icdm Advanced (AppSync) PowerPath SRM 34

35 Příklady použití PowerMax Kam se PowerMax hodí nejvíce? 1. Masivní konsolidace (včetně MF) 2. Bezkonkurenční dostupnost 3. Nejkritičtější nasazení 4. Prediktivní výkon se zapojením AI / ML 5. Pokročilé požadavky na replikaci dat 6. Masivní škálovatelnost 7. Masivní výkon 8. Migrace z VMAX 35

36 Dlouhodobé partnerství Petr Kubíček Manažer oblasti nabídky Datová centra a virtualizace petr.kubicek@autocont.cz

37 Vysoká dostupnost IT infrastruktury LAN DC 1 ESX Server ESX Server Backup a DR DC 2 ESX Server ESX Server ESX farma ESX Server ESX Server Backup a DR Server FC Pásková knihovna SAN Diskové pole 37

38 Vysoká dostupnost IT infrastruktury LAN DC 1 ESX Server ESX Server DC 2 Backup a DR DC 3 ESX Server ESX Server ESX farma ESX Server ESX Server Backup a DR Server FC Pásková knihovna SAN Diskové pole Transparentní failover Diskové pole 38
