1 Moderní a spolehlivá řešení pro ukládání dat Novinky v diskových polích EMC & Flash technologie v produktech EMC Lukáš Bělovský GAPP System

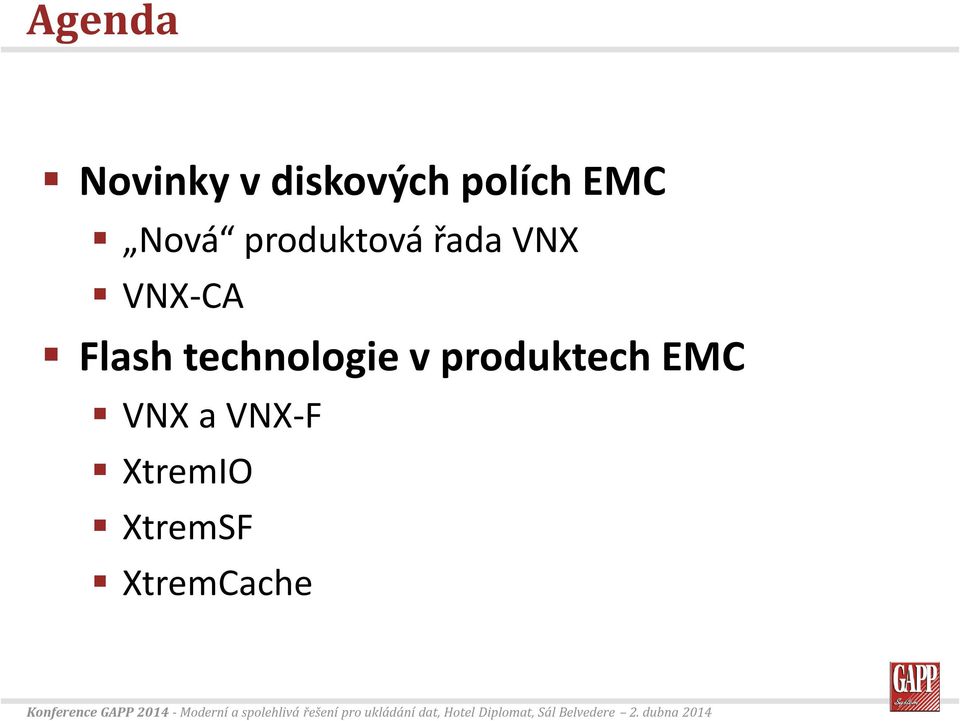

2 Agenda Novinky v diskových polích EMC Nová produktová řada VNX VNX-CA Flash technologie v produktech EMC VNX a VNX-F XtremIO XtremSF XtremCache

3 Moderní a spolehlivá řešení pro ukládání dat Novinky v diskových polích EMC VNX a VNX-CA

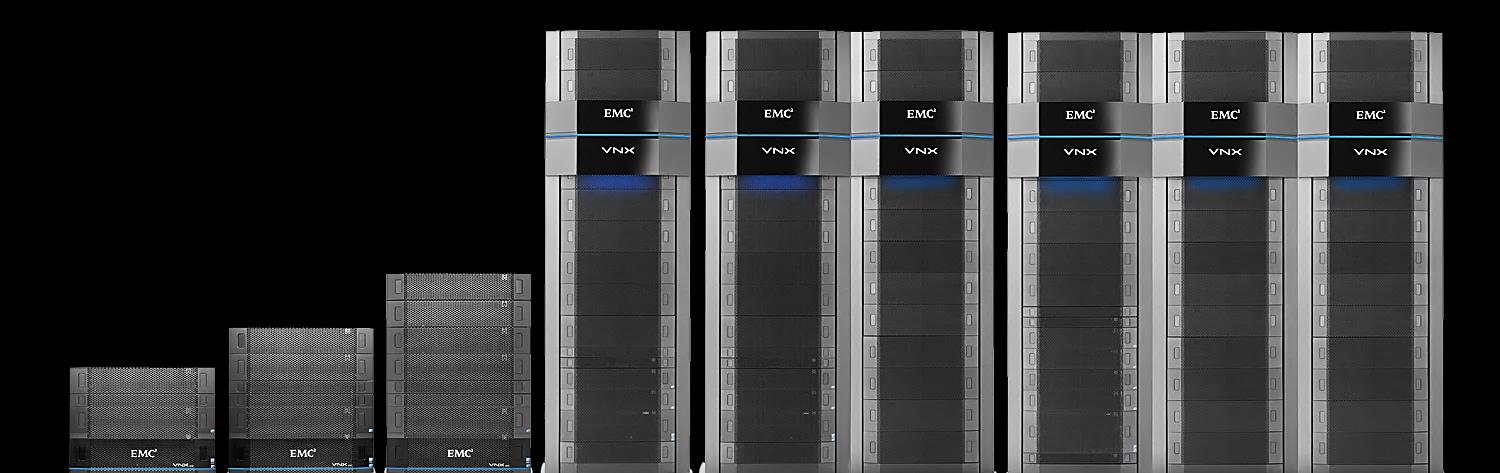

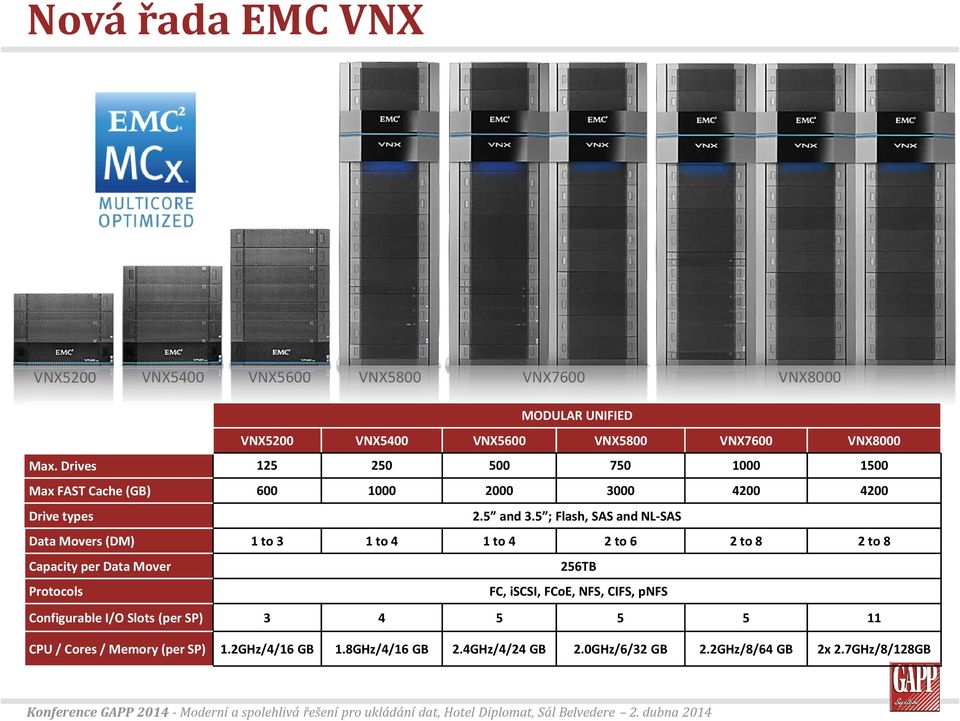

4 Nová řada EMC VNX VNX5200 VNX5400 VNX5600 VNX5800 VNX7600 VNX8000 MODULAR UNIFIED VNX5200 VNX5400 VNX5600 VNX5800 VNX7600 VNX8000 Max. Drives Max FAST Cache (GB) Drive types 2.5 and 3.5 ; Flash, SAS and NL-SAS Data Movers (DM) 1 to 3 1 to 4 1 to 4 2 to 6 2 to 8 2 to 8 Capacity per Data Mover 256TB Protocols FC, iscsi, FCoE, NFS, CIFS, pnfs Configurable I/O Slots (per SP) CPU / Cores / Memory (per SP) 1.2GHz/4/16 GB 1.8GHz/4/16 GB 2.4GHz/4/24 GB 2.0GHz/6/32 GB 2.2GHz/8/64 GB 2x 2.7GHz/8/128GB

5 VNX softwarové vybavení Balíček VNX Operating Environment SW funkce VNX OE for File (base file services) VNX OE for Block (base block services) This includes protocols, thin provisioning, block deduplication, block compression, file deduplication and compression, SAN Copy, and ODX Enabler VNX Unisphere Management Suite EMC Storage Analytics for VNX VNX Security & Compliance Suite VNX FAST Suite VNX Local Protection Suite VNX Remote Protection Suite VNX Application Protection Suite Unisphere (Unisphere for Block, Unisphere for File or Unisphere for Unified) Unisphere Central Unisphere Analyzer, Unisphere QoS VNX Monitoring and Reporting (storage-only version of Watch4Net) VMware vcenter Operations Manager for VNX EMC Adapter for VNX VNX Host Encryption File Level Retention Common Event Enabler (CEE) Common AV Agent and Common Event Publishing Agent FAST Cache FAST VP SnapSure, SnapView RecoverPoint SE CDP VNX Snapshots Replicator MirrorView A/S RecoverPoint SE CRR AppSync Replication Manager

6 Core Utilization Core Utilization MCx efektivní využití výpočetního výkonu Statické využití jader Dynamické využití jader 100% 100% 90% 90% 80% 80% 70% 70% 60% 60% 50% 50% 40% 40% 30% 30% 20% 20% 10% 10% 0% % Core Number Core Number RAID I/O DRAM Cache FAST Cache Data Services Management Available

7 MCx změna v softwarové architektuře Load Balanced CMI Active/Active BLOCK FC iscsi CIFS NFS pnfs FTP Front End IO Multicore DRAM Cache FILE Multicore FAST Cache Multicore RAID Back-End IO SAS 2.0 SAS 2.0 FAST

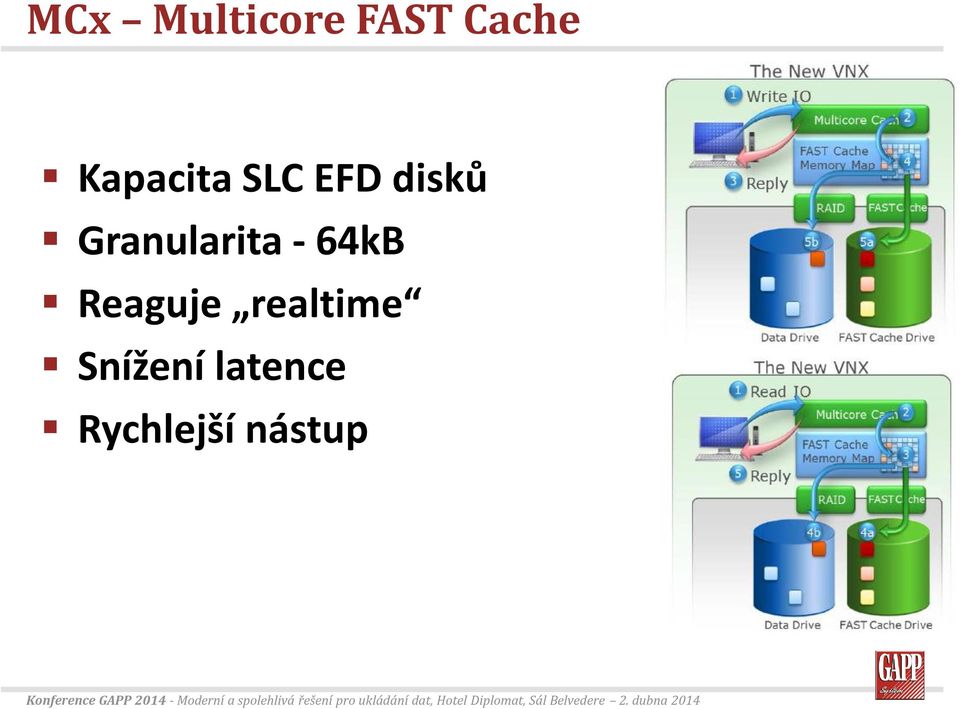

8 MCx Multicore FAST Cache Kapacita SLC EFD disků Granularita - 64kB Reaguje realtime Snížení latence Rychlejší nástup

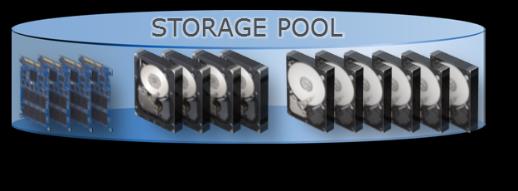

9 Relocate within a Tier MCx Automatický tiering FAST Fully Automated Storage Tiering Tříúrovňový tiering emlc EFD, SAS, NL-SAS Granularita - 256MB -> optimalizace 5 politik nastavení FAST Pro pomaleji se měnící charakter zátěže Pool FAST

10 EMC AppSync Kopie dat - plánování a automatizace Aplikační konzistence Samoobsluha pro vlastníky dat Storage Admin EMC AppSync Provozní zálohy Test / Dev Rychlá obnova Samoobsluha VNX

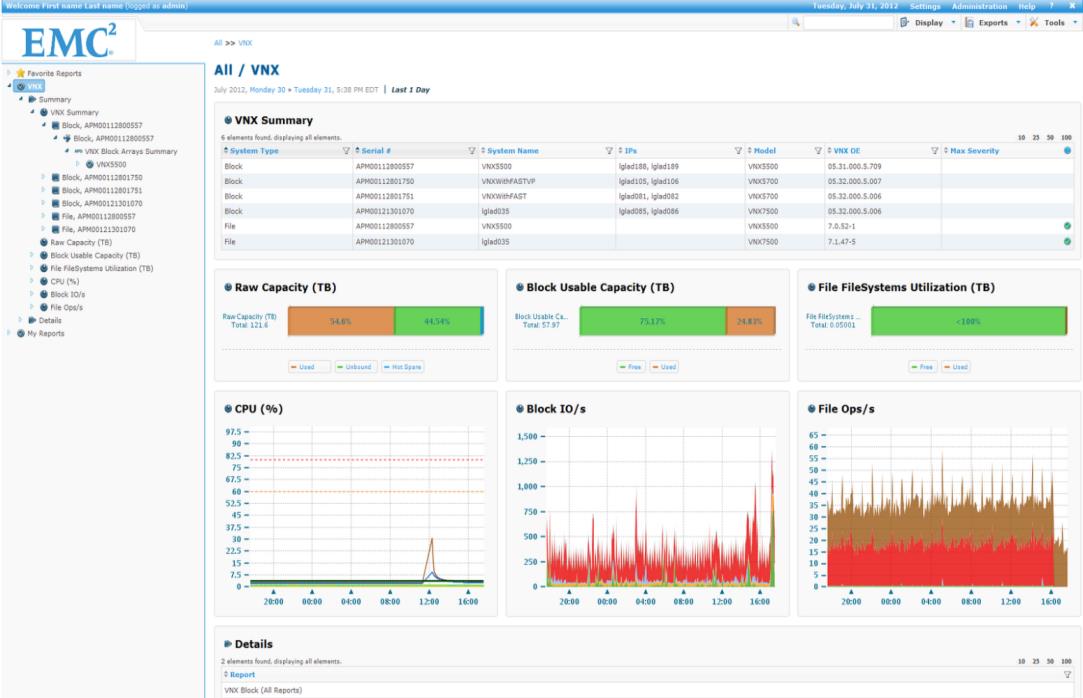

11 VNX Monitoring and Reporting Opravdu user friendly Web aplikace Filtry, navigace, hledání Export reportů Vše na jednom místě Blok i File statistiky Kapacita, výkon, Trendy ukládá historii V ceně HW

12 Moderní a spolehlivá řešení pro ukládání dat VNX-CA Nepřetržitá dostupnost a škálování

13 POWER FAILURE EARTHQUAKE WIND STORM FLOODS TECHNICAL ERRORS FIRE TECH REFRESH WORKLOAD REBALANCING MAINTENANCE RELOCATION

14 VNX-Continuous Availability Lokalita A VNX-CA Možnost škálování Distribuce zátěže

15 VNX-Continuous Availability Lokalita A Lokalita B Distribuovaný disk VNX-CA VNX-CA Možnost škálování Distribuce zátěže Nepřetržitá dostupnost Aktiv/Aktiv přístup

16 Nová generace VNX a VNX-CA - shrnutí VNX Vysoce dostupné a výkonné univerzální úložiště Bohatá funkční výbava Automatizace a dynamické přizpůsobení zátěži VNX-CA Nepřetržitá dostupnost Eliminace odstávek a výpadků Možnost škálovat Nepodcenit návrh a konfiguraci úložiště!

17 Moderní a spolehlivá řešení pro ukládání dat Flash technologie v produktech EMC VNX, XtremIO, XtremSF, XtremCache

18 Flash technologie v produktech EMC - přehled Latence [µs] Server Flash XtremCache XtremServerFlash 500 XtremIO VNX, VMAX Isilon

19 XtremIO - HW architektura SP A SP B 32 CPU CORES 256GB RAM InfiniBand RDMA 256GB RAM 512 GB RAM 2 x FC 2 x iscsi Parametr Kapacita X-bricku SAS 2.0 Hodnota 10TB RAW 7,5TB využitelná 100% Random Read, 4kB IOPS SAS HOST PORTS 25 emlc SSDs 2 x FC 2 x iscsi 50%/50% Random Read/Write, 4kB IOPS 100% Random Write, 4kB IOPS Average latency (50/50 random read/write) 0,5ms

20 XtremIO - HW architektura SP A SP B 32 CPU CORES 256GB RAM InfiniBand RDMA 256GB RAM 512 GB RAM 2 x FC 2 x iscsi SAS 2.0 SAS HOST PORTS 2 x FC 2 x iscsi 25 emlc SSDs

21 XtremIO - škálování Parametr Kapacita X-bricku Hodnota 1x X-Brick 2x X-Brick 4x X-Brick 10TB RAW 7,5TB využitelná 20TB RAW 15TB využitelná 40TB RAW 30TB využitelná 100% Random Read, 4kB IOPS IOPS IOPS 50%/50% Random Read/Write, 4kB IOPS IOPS IOPS 100% Random Write, 4kB IOPS IOPS IOPS Average latency (50/50 random read/write) 0,5ms 0,5ms 0,5ms

22 XtremIO - Content Adress Storage 963FE7B CA38C90 134F F7A 963FE7B F3AFBA3 AB45CB A8 INCOMING DATA STREAM (32K) A B C D E F C X-Brick #1 X-Brick #2 2 6 A E D 3 7 B F

23 963FE7B CA38C90 134F F7A 963FE7B F3AFBA3 AB45CB A8 XtremIO - Content Adress Storage Deduplicate INCOMING DATA STREAM (32K) Bloky umístěny na základě jejich obsahu Rovnoměrné zatížení všech komponent XtremIO klastru Zapisuji jen unikátní data Metadata v RAM C 2 6 A E D 3 7 B F

24 XtremIO inovativní přístup XDP - XtremIO ochrana dat Ochrana proti výpadku 2 disků současně Minimalizace IO operací na discích Navrženo pro náhodný přístup Thin Provisioning Snapshoty Snadná správa

25 XtremIO na co tu bestii využít? Databáze Vysoký IO výkon, nízká latence Test/Dev prostředí odpovídá produkci Virtuální serverové prostředí Virtualizujte kritické IO náročné aplikace Dedup snižuje nároky na kapacitu VDI Snadné a rychlé nasazení/provoz, odpadá náročné ladění Spokojení uživatelé VDI rychlejší než původní desktop A všude tam, kde vyžadujete vysoký IOPS výkon (>> IOPS) s minimální latencí (<1ms)!

26 Moderní a spolehlivá řešení pro ukládání dat XtremSF a XtremCache Flash nejblíže k aplikaci

27 XtremSF PCIe flash karta Flash paměť uvnitř severu emlc SLC Latence v řádu desítek µs Využití Disk read/write Cache read akcelerace Disk/Cache split mode

28 XtremCache SW inteligence pro cache Inteligentní cache na straně serveru Transparentní pro app / pole Deduplikace dat Lze s flash produkty jiných výrobců vsphere, MS Cluster, Oracle 11g RAC Cache Performance Predictor

29 Flash technologie v EMC - shrnutí VNX, VNX-F hybridní diskové pole XtremIO Diskové pole navrženo pro flash technologii Datové služby vždy aktivní Maximální výkon a minimální latence Xtrem Server Flash akcelerační flash karta XtremCache cache inteligence pro flash

30 Moderní a spolehlivá řešení pro ukládání dat Děkuji za pozornost
