3 Uvažujete o pořízení elektrokola, ale je vám líto opustit své stávající kolo? Udělejte elektrokolo z něj. Jednoduše a efektivně. Sada pro elektrifikaci jízdního kola Apache Power V naší nabídce najdete kompletní rámové sady se zabudovaným středovým motorem, středové motory určené pro montáž místo středového složení i nábojové motory zapletené do ráfků různých typů a velikostí. K nim nabízíme řadu nosičových a rámových baterií s kapacitou od 374 do 768 Wh. Vybírat můžete z několika typů ovládacích LCD displejů a LED panelů a nabízíme také možnost rozšíření o různé doplňky, jako jsou brzdové senzory, akcelerační páčky nebo osvětlení. Svoji elektrosadu si můžete vybrat a sestavit z pohodlí domova pomocí konfigurátoru a následně zvolit některého z našich autorizovaných partnerů, který zajistí její odbornou instalaci. Předělat jízdní kolo na elektrokolo je se sadou Apache Power hračka.

4 ELEKTROSADA SE STŘEDOVÝM MOTOREM Středové motory Apache Power se instalují do rámu na místo šlapacího středu a tak je můžete použít pro většinu jízdních kol s klasickým závitovým středovým složením. Díky takovému umístění je elektrokolo ideálně vyvážené a vzhledem k nízko položenému těžišti má skvělé jízdní vlastnosti jak na silnici, tak i v terénu. Středové motory nabízejí nejen vysoký výkon a točivý moment (až 160 Nm), ale také efektivně řízený provoz, díky němuž jsou tyto jednotky vhodné jak pro sportovní, tak rekreační elektro-cyklistiku. Vybírat můžete z několika typů motorů s výkonem 250 W, 500 W, 750 W nebo 1000 W. V nabídce najdete také motor s integrovaným snímačem síly šlapání, s jehož pomocí je elektrická energie využívána výrazně efektivněji. BBS 250 / 500 / 750 / 1000 W Středové motory BBS vyrábí společnost Bafang, která je také producentem středového motoru MaxDrive. Motory jsou vybaveny snímačem šlapání, který vyhodnocuje frekvenci šlapání jezdce. Dle zvoleného režimu asistence na multifunkčním displeji je pak regulován výkon motoru. Pro středové motory BBS se nabízí celá řada doplňků a vybírat můžete i z více typů LCD displejů. Typ motoru BBS 250 BBS 500 BBS 750 BBS HD 1000 Napětí 36 V 48 V 48 V 48 V Výkon motoru W * 500 W 750 W 1000 W Max. kroutící moment 80 Nm 100 Nm 100 Nm 160 Nm Snímače otáčení klikami a rychlosti Převodník 44 / 46 / 48 zubů 46 zubů Středová mufna 68 / 73 mm 68 / 73 / 100 / 110 / 120 mm Hmotnost motoru 3,8 kg 4,3 kg 4,3 kg 5,6 kg Cena ** Kč / Kč / Kč / Kč / 949 * Jmenovitý výkon motoru je možné zvýšit servisní úpravou v autorizovaném servisu. ** Cena je uvedena vč. displeje a kabeláže, bez baterie.

5 Displeje C11 až 9 režimů asistence (počet je možné nastavit v rozsahu 2-9) asistent chůze ( do 6 km/ h) ukazatel stavu baterie podsvícení displeje s možností nastavení intenzity funkce cyklopočítače: vzdálenost výlet / celková, aktuální, průměrná a maximální rychlost, čas jízdy hodiny možnost nastavení rychlostního limitu dálkové ovládání palcem u gripu řidítek Informace o funkcích jednotlivých LCD displejů najdete na webu. C04 C01 C10 C18 Volitelné příslušenství Brzdové páky se snímačem Pro mechanické brzdy (V-brake nebo kotoučové). V případě zabrzdění okamžitě odpojí motor z činnosti. cena 390 Kč / 15 Brzdový senzor pro V-brake Pokud chcete zachovat původní brzdové páky, použijte pouze brzdový senzor. Instaluje se na lanko mechanické brzdy (V-brake nebo kotoučové). V případě zabrzdění okamžitě odpojí motor z činnosti. cena 390 Kč / 15 Akcelerační páčka* Akcelerační páčka umožňuje jízdu bez nutnosti šlapání. Rychlost jízdy můžete regulovat pozvolna polohou akcelerační páčky v rozsahu až do maximální nastavené rychlosti elektrokola. cena 390 Kč / 15 * Upozornění: použitím akcelerační páčky přestává elektrokolo splňovat požadavky evropské normy EN pro provoz na pozemních komunikacích. Zároveň dochází k výrazně větší spotřebě energie a k vyššímu opotřebí baterie a motoru. Snímač řazení - Gear Senzor Snímač řazení krátkodobě vyřadí motor z funkce v případě zařazení. Nedochází tak ke změně převodu v plném záběru. Tím jsou více chráněny všechny komponenty převodového systému. Snímač se instaluje na řadící lanko přehazovačky. Použití snímače řazení je doporučeným doplňkem pro kombinaci středový motor - externí přehazovačka a doslova nezbytnou součástí v případě použití interní převodovky v zadním náboji kola. cena Kč / 60

6 TS 250 Středový motor TS 250 je kromě snímače šlapání vybaven také torzním snímačem, který vyhodnocuje sílu, jakou jezdec šlape do pedálu. Síla šlapání pak, společně s nastaveným režimem asistence, ovlivňuje aktuální nastavení výkonu motoru. Čím větší silou šlapete (např. při jízdě do kopce), tím větší silou motor pomáhá. Díky vyhodnocování síly šlapání dochází k efektivnějšímu využití elektrické energie. Motor totiž pomáhá podle toho, jak potřebujete. Napětí Výkon motoru Snímače Převodník Středová mufna Displej Funkce Hmotnost motoru 36 V 250 W síly šlapání, otáčení klikami, rychlosti 42 zubů 68 mm LCD multifunkční s odděleným ovladačem Změna režimu asistence v rozsahu OFF-ECO-TOUR-SPEED-TURBO. Funkce cyklopočítače: okamžitá a průměrná rychlost, ujetá vzdálenost (výlet / celkově), čas jízdy. Podsvícení, asistent chůze, možnost nastavení rychlostního limitu**. 3,5 kg Cena * Kč / 629 * Cena je uvedena vč. displeje a kabeláže, bez baterie. ** Upozornění: zvýšením maximální rychlosti nad 25 km/h přestává elektrokolo splňovat požadavky evropské normy EN pro provoz na pozemních komunikacích. Baterie Ke středovým motorům nabízíme baterie určené pro montáž na spodní rámovou trubku nebo do nosiče a to hned v několika kapacitách. Kompletní nabídku baterií najdete na konci katalogu.

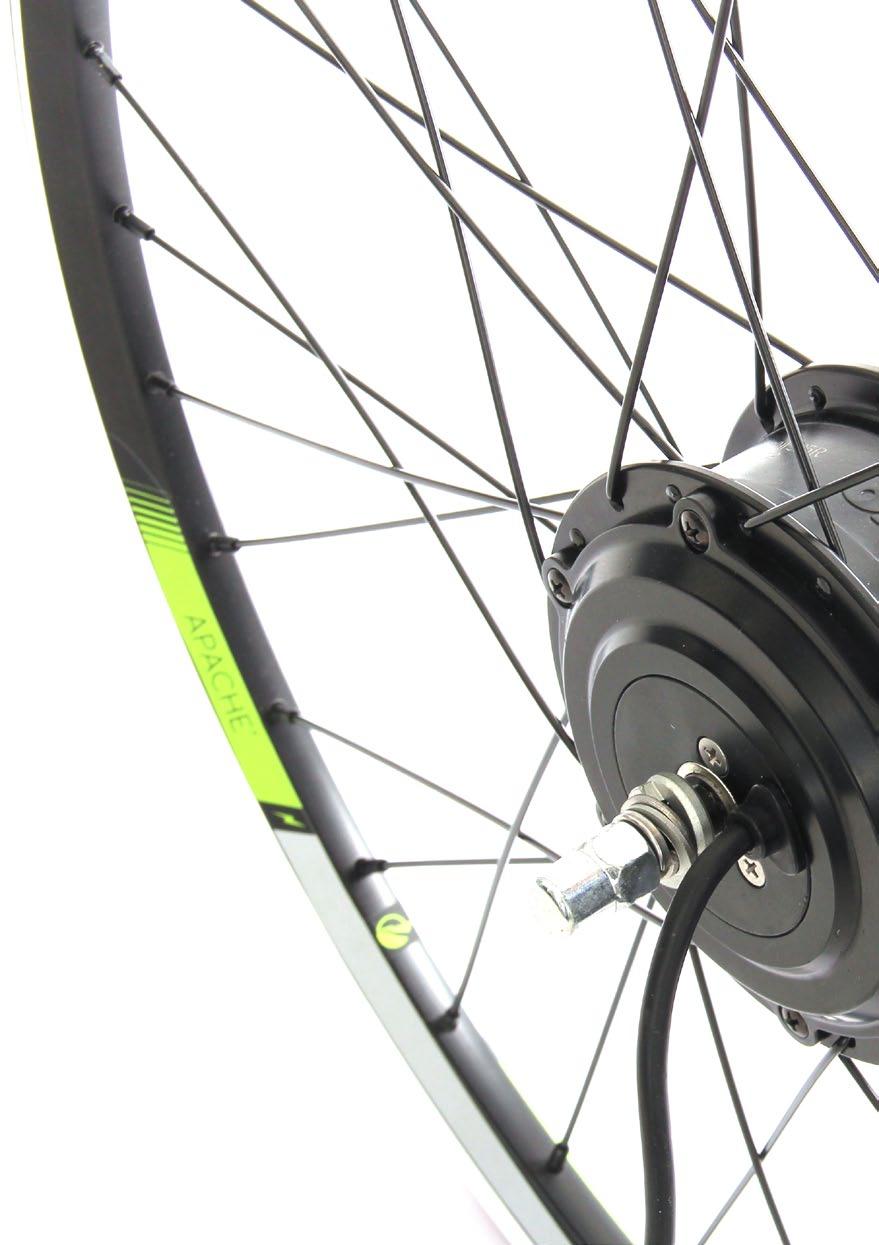

7 ELEKTROSADA SE ZAPLETENÝM MOTOREM Nejrozšířenějším typem pohonu je - především díky své ceně - elektrosada s nábojovým motorem zapleteným do předního nebo zadního kola. V našem sortimentu naleznete hned 4 verze takových elektrosad v různých cenových relacích. CST 350 s torzním snímačem Vrchol nabídky elektrosad Apache Power představuje sada CST 350. Její základ tvoří motor s výkonem 350 W a maximálním kroutícím momentem 45 Nm. K přednostem této sady patří velmi přesný snímač šlapání umístěný ve středovém složení, který snímá také sílu vašeho záběru. Díky tomu je výkon motoru řízen výrazně efektivněji a dochází k celkem značné úspoře elektrické energie. Ve stručnosti řečeno, motor pomáhá přesně podle toho, jak je v danou chvíli potřeba. Základní specifikace napětí 36 V nominální výkon 350 W (ve špičce až 650 W) max. kroutící moment 45 Nm snímač šlapání ve středové ose (otáčky + síla šlapání) hmotnost zapleteného motoru: 3,5 kg Funkce displeje 5 režimů asistence asistent chůze (do 6 km/h) ukazatel stavu baterie podsvícení displeje s možností nastavení intenzity funkce cyklopočítače: vzdálenost výlet / celková, aktuální, průměrná a maximální rychlost, čas jízdy hodiny dálkové ovládání palcem u gripu řidítek Obsah sady zadní motor zapletený do ráfku pro kotoučové brzdy (možnost volby mezi 27,5 / 28 / 29 ) zapouzdřené středové složení s torzním snímačem a snímačem otáček šlapání ovládací multifunkční LCD panel řídící jednotka s krytem držákem pro upevnění na rám kliky s převodníkem 38 zubů a krytem řetězu kabeláž cena Kč / 669 akční nabídka Kč / 549 Sleva

8 SILENT PLUS SILENT / BASIC Obsah základní sady zadní nebo přední motor zapletený do ráfku dle vlastního výběru nebo nezapletený řídící jednotka ovládací LCD displej / LED panel snímač otáček šlapání kabeláž SILENT PLUS Novinkou v sortimentu je sada Silent plus, u které je použit silný motor Bafang s maximálním kroutícím momentem až 45 Nm. Tato pohonná jednotka nabízí rovněž takzvaný off-road režim, při kterém je výkon motoru otevřen až na 350 W (ve špičce až 650 W). Prostřednictvím LCD displeje je možné nastavit limit rychlosti až do 40 km/h a také dle vlastních preferencí nastavit výkon motoru pro jednotlivé režimy asistence. cena základní sady Kč / zadní, kazeta, V-brake / disc 27,5 zadní, kazeta, disc 28 / 29 zadní, kazeta, V-brake / disc SILENT Komfortní sada Silent se sinusovou technologií řízení systému se vyznačuje především velmi tichým chodem motoru, efektivnějším využitím energie a tím pádem také vyšším dojezdem na jedno nabití. Sada Silent je osazena motory Bafang s nominální výkonem 250 W a kroutícím momentem 32 Nm. Tuto sadu můžete instalovat do všech typů jízdních kol od městských až po horská a je vhodná i pro náročnější výlety v kopcovitém terénu. cena základní sady Kč / 389 BASIC Sada Basic je základní a nejlevnější variantou, která však plně dostačuje pro městská nebo trekingová kola určená pro jízdu po městě nebo nenáročné výlety. Sada je vybavena motorem Bafang 250 W / 32 Nm bez halových sond, který je poháněn proudem s obdélníkovým průběhem. To má za následek o něco větší hlučnost a spotřebu energie. cena základní sady Kč / / 24 přední, V-brake / disc zadní, kazeta, V-brake / disc 26 přední, V-brake / disc zadní, kazeta, V-brake / disc zadní, volnokolečko, V-brake / disc 27,5 zadní, kazeta, disc 28 / 29 přední, V-brake / disc zadní, kazeta, V-brake / disc zadní, volnokolečko, V-brake / disc 20 / 24 přední, V-brake zadní, volnokolečko, V-brake / disc 26 přední, V-brake zadní, kazeta, V-brake / disc zadní, volnokolečko, V-brake / disc 27,5 zadní, kazeta, disc 28 / 29 přední, V-brake zadní, kazeta, V-brake / disc zadní, volnokolečko, V-brake / disc

9 Ovládání LCD displej Compact mini volba 5 režimů asistence off-road režim s výkonem 350 W (pouze Silent plus) asistent chůze ukazatel stavu baterie podsvícení displeje / ovládání osvětlení možnost nastavení výkonu pro jednotlivé režimy asistence (pouze Silent plus) možnost nastavení maximální rychlosti až do 40 km/h přesné nastavení obvodu kola v cm funkce cyklopočítače (aktuální, průměrná a maximální rychlost, ujetá vzdálenost - výlet / celkově, čas jízdy) příplatek Kč / 40 (u sady Silent plus v ceně) LCD displej Mid Flat USB volba 5 režimů asistence off-road režim s výkonem 350 W (pouze Silent plus) asistent chůze ukazatel stavu baterie podsvícení displeje / ovládání osvětlení možnost nastavení výkonu pro jednotlivé režimy asistence (pouze Silent plus) přesné nastavení obvodu kola v cm funkce cyklopočítače (aktuální, průměrná a maximální rychlost, ujetá vzdálenost - výlet / celkově, čas) USB zásuvka pro dobíjení mobilních zařízení příplatek Kč / 80 (u sady Silent plus Kč / 40 ) LCD displej Compact (pouze Silent a Basic) volba 5 režimů asistence asistent chůze ukazatel stavu baterie podsvícení displeje / ovládání osvětlení možnost nastavení výkonu pro jednotlivé režimy asistence (pouze Silent plus) přesné nastavení obvodu kola v cm funkce cyklopočítače (aktuální, průměrná a maximální rychlost, ujetá vzdálenost - výlet / celkově, hodiny) příplatek Kč / 40 LCD displej Mid Vertical (pouze Silent a Basic) volba 5 režimů asistence off-road režim bez omezovače rychlosti asistent chůze ukazatel stavu baterie podsvícení displeje / ovládání osvětlení orientační ukazatel aktuálního výkonu motoru a spotřeby energie přesné nastavení obvodu kola v cm funkce cyklopočítače (aktuální, průměrná a maximální rychlost, ujetá vzdálenost - výlet / celkově, hodiny) dálkové ovládání palcem u gripu řidítek příplatek Kč / 60 LED panel (pouze Silent a Basic) volba 5 režimů asistence ukazatel stavu baterie asistent chůze vypínač osvětlení

10 Volitelné příslušenství K elektrosadám Apache Power se zapleteným motorem nabízíme několik praktických doplňků pro větší bezpečnost i pohodlí při jízdě. USB zásuvka USB zásuvka je umístěná na řidítkách a její výstupní napětí je 5 V / proud 450 ma. Je vhodná pro dobíjení mobilních zařízení jako jsou telefony nebo navigace. cena 690 Kč / 26 Brzdové páky se snímačem Pro mechanické brzdy (V-brake nebo kotoučové). V případě zabrzdění okamžitě odpojí motor z činnosti. cena 390 Kč / 15 Brzdový senzor pro V-brake Pokud chcete zachovat původní brzdové páky, použijte pouze brzdový senzor. Instaluje se na lanko mechanické brzdy (V-brake nebo kotoučové). V případě zabrzdění okamžitě odpojí motor z činnosti. cena 390 Kč / 15 Akcelerační páčka* Akcelerační páčka umožňuje jízdu bez nutnosti šlapání. Rychlost jízdy můžete regulovat pozvolna polohou akcelerační páčky v rozsahu až do maximální nastavené rychlosti elektrokola. cena 390 Kč / 15 * Upozornění: použitím akcelerační páčky přestává elektrokolo splňovat požadavky evropské normy EN pro provoz na pozemních komunikacích. Zároveň dochází k výrazně větší spotřebě energie a k vyššímu opotřebí baterie a motoru.

11 LED osvětlení Osvětlení je zapojeno do řídící jednotky elektrosady o ovládá se pomocí ovládacího panelu. Osvětlení je možné instalovat pouze v případě použití nosičové baterie. cena 490 Kč / 19 Nabíječka 3 A Nabíječka s dobíjecím proudem 3 A nabízí o cca 50% rychlejší dobíjení, než základní nabíječka s dobíjecím proudem 2 A, která je běžně dodávána k bateriím Apache Power. příplatek 300 Kč / 12 Přizpůsobení Kabeláž Je možné upravit délku motorového kabelu, která bude nejvíce vyhovovat vaší instalaci. Stejně tak si můžete vybrat délku a typ EB-BUS kabelu pro připojení ovládání a příslušenství (větší počet konektorů pro budoucí zapojení dalšího příslušenství). Snímač šlapání Aby elektrokolo splňovalo podmínky pro provoz na pozemních komunikacích, musí být aktivováno šlapáním. Ke zjištění tohoto faktu slouží snímač šlapání (PAS sensor), který se instaluje do šlapacího středu. Existují různé typy středových složení, které mají svá specifika (4hran, ISIS, Hollowtech) a proto nabízíme více typů snímačů šlapání s různým způsobem uchycení. Nosič Společně s nosičovou baterií je dodáván také nosič. Velikost nosiče je automaticky vybrána dle zvolené velikosti kola (výpletu). U velikosti nabízíme možnost volby varianty pro kotoučové brzdy. Tento typ je širší a má upravené uchycení na patku rámu tak, aby se vzpěra nosiče vyhnula třmenu kotoučové brzdy.

12 Baterie Apache Power Nosičová baterie Ke všem typům elektrosad Apache Power nabízíme rámové a nosičové baterie s napětím 36 V a 48 V a kapacitou až 768 Wh. Baterie jsou osazeny kvalitními články LG a chytrým systémem řízení (BMS - Battery Management System), který baterii chrání před přehřátím, zkratem, přebitím či podbitím. Zároveň zaznamenává historii používání baterie pro potřeby servisu a poskytuje přesné údaje o kapacitě baterie, které se mohou zobrazovat na ovládacím displeji (pouze u některých typů elektrosad). Rámová baterie 36 V Kapacita Dojezd* Hmotnost** Cena baterie*** 10,4 Ah (375 Wh) až 80 km 2,35 kg Kč / Ah (468 Wh) až 100 km 2,80 kg Kč / Ah (576 Wh) až 130 km 2,90 kg Kč / ,4 Ah (626 Wh) až 140 km 3,40 kg Kč / ,2 Ah (691 Wh) až 160 km 3,50 kg Kč / ,4 Ah (734 Wh) až 170 km 3,50 kg Kč / V Kapacita Dojezd* Hmotnost** Cena baterie*** 11,6 Ah (557 Wh) až 125 km 2,95 kg Kč / ,8 Ah (614 Wh) až 140 km 3,00 kg Kč / ,5 Ah (696 Wh) až 150 km 3,55 kg Kč / Ah (768 Wh) až 170 km 3,60 kg Kč / Ah (816 Wh) až 180 km 3,60 kg Kč / 610 Baterie s napětím 48 V nabízíme pouze rámové. * Uvedené dojezdové vzdálenosti na jedno nabití jsou pouze orientační, pro nominální výkon motoru 250 W a za průměrných podmínek (hmotnost jezdce cca 80 kg, středně kopcovitý terén, mírné klimatické podmínky a střední režim asistence). Se zvyšujícím se výkonem motoru se zvyšuje i spotřeba elektrické energie a tím klesá dojezd na jedno nabití. ** Uvedena hmotnost rámové baterie. *** Cena baterie je v případě objednání společně s elektrosadou včetně držáku a nabíječky.

13 Baterie Apache Power nabízíme také samostatně jako náhradní za velmi zajímavých podmínek. Zaregistrujte své nové elektrokolo Apache a náhradní baterii můžete zakoupit se slevou Kč. Odevzdejte nám jakoukoliv použitou lithiovou baterii z elektrokola, my ji za vás ekologicky zlikvidujeme a na novou získáte slevu 1.000,- Kč. Tyto dvě nabídky nelze kombinovat, max. sleva na baterii je 1.000,- Kč. Není vaše baterie shodná s bateriemi Apache Power? Máme řešení! Ke každé nové baterii můžete zakoupit držák baterie s konektorem a nabíječku za výhodnější cenu Kč nebo nosič s držákem baterie a nabíječku za Kč. V případě zájmu o zakoupení náhradní baterie se slevou nebo s držákem za výhodnější cenu nás kontaktujte em na info@apache-bike.cz nebo se můžete obrátit na některého z našich prodejců.

14 Sestavte si vlastní elektrosadu na míru Svoji elektrosadu si můžete vybrat a sestavit dle vlastních preferencí z pohodlí domova pomocí konfigurátoru a následně objednat nebo zvolit některého z našich autorizovaných partnerů, který zajistí její odbornou instalaci.

15 Jaké kroky předcházejí tomu, než se z vašeho jízdního kola stane elektrokolo? 3a objednání elektrosady s dodáním k vybranému partnerovi Apache Power 4a konzultace a případná úprava specifikace elektrosady partnerem Apache Power 2 upřesnění specifikace dle vlastních preferencí 1 výběr typu elektrosady z nabídky Apache Power 3b objednání elektrosady s dodáním domů 4b dodání elektrosady na vaši adresu 5a dodání elektrosady vámi vybranému partnerovi Apache Power 6 instalace elektrosady na vaše jízdní kolo 7 nové zážitky a radost z jízdy na novém elektrokole Instalaci elektrosady Apache Power doporučujeme svěřit odbornému servisu některého z partnerů Apache Power. Jejich přehled najdete na webu.
