PŘESTAVBOVÉ SADY BAFANG BBS

Transkript

1 ELEKTROSADY

2

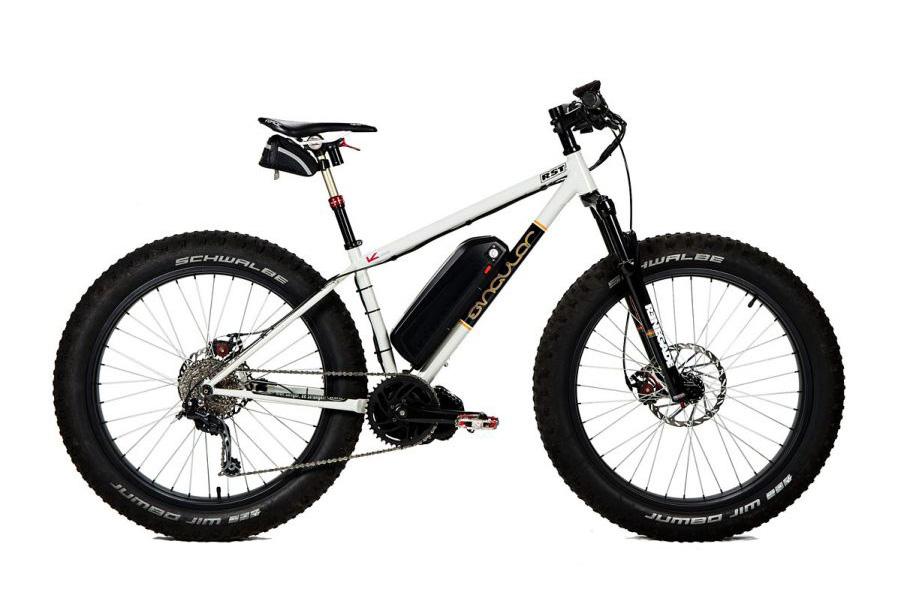

3 PŘESTAVBOVÉ SADY BAFANG BBS Středové pohony Bafang BBS v podobě přestavbových elektrosad umožňují uživateli za výhodnou cenu vyrobit z běžného jízdního kola kvalitní elektrokolo. Pohony se instalují do rámu namísto šlapacího středu, díky čemuž má elektrokolo nízko položené těžiště a tím i výborné jízdní vlastnosti. Ty jezdec ocení nejenom na silnici a zpevněných cestách, ale především pak v terénu. V naší nabídce naleznete ucelenou řadu středových pohonů o nominálním výkonu od 250W do 1000W a kroutícím momentu až 160 Nm. I přes rozdílné parametry mají však všechny typy středových pohonů Bafang BBS jedno společné - při správně zařazeném převodu pracují v optimálních otáčkách a jsou tak v porovnání s motory ve výpletu při nižších rychlostech výrazně účinnější. Současně dokáží na jedno nabití asistovat až o 35% déle a proto jsou vhodné jak pro nenáročné cykloturisty, tak i pro sportovně laděné jezdce. Ke všem typům středových pohonů z naší nabídky si můžete vybrat kvalitní Lithium-Ion baterie různé kapacity v hodnotách od 360 Wh až po 816 Wh. Nechybí ani volitelné příslušenství v podobně různých typů ovládacích jednotek, převodníků, snímačů řazení a v neposlední řadě také praktických doplňků. Každý uživatel si tak může pohon snadno přispůsobit vlastním požadavkům.

4 STŘEDOVÝ POHON BAFANG BBS-01 Středový pohon Bafang BBS-01 o nominálním výkonu 250W nebo 350W v kombinaci s kroutícím momentem až 80 Nm představuje skvělé řešení především pro lidi, kteří své kolo využívají pro přepravu po městě, zároveň však také pro sportovně laděné jezdce, kteří od svého kola očekávají dostatečný výkon. Zejména při vyšších rychlostech v mírně zvlněném terénu tento pohon dokáže nadchnout nepolevujícím výkonem. Nominální výkon 250W nebo 350W, maximální výkon až 500W, napětí 36V, proud až 18A, kroutící moment až 80 Nm, rozměr středové osy mm, rozměr pohonné jednotky 208 x 110 mm, váha 3.8 kg. Součástí pohonu jsou kliky, snímač rychlosti, kabeláž a převodník ,- Kč * uvedená cena bez ovládací jednotky a baterie

5 SPECIFIKACE POHONU BAFANG BBS-01 SPEED SENSOR snímač rychlosti KLIKY délka 170 mm OVLÁDACÍ JEDNOTKA varianta LCD nebo LED + Bluetooth POHONNÁ JEDNOTKA BAFANG BBS-01 KOTOUČOVÉ BRZDY volitelný doplněk PŘEVODNÍK varianta 44, 46, 48, 52 zubů nebo dvojpřevodník 42/52 zubů KABELÁŽ varianta 1-1, 1-2, 1-3, nebo 1-4 GEAR SENSOR volitelný doplněk snímač řazení

6 STŘEDOVÝ POHON BAFANG BBS-02 Silný středový pohon BBS-02 o nominálním výkonu 500W nebo 750W v kombinaci s kroutícím momentem až 120 Nm nadchne především majitele horských kol, tedy sportovně laděné jezdce vyhledávající jízdu v terénu. Nadstandardní výkon v kombinaci s kroutícím momentem dokáže udělta i z toho nejprudšího kopce rovinu. Tento pohon je také vhodný pro lidi s vyšší váhou požadující dostatečný výkon. Nominální výkon 500W nebo 750W, maximální výkon až 950W, napětí 48V, proud až 25A, kroutící moment až 120 Nm, rozměr středové osy mm, rozměr pohonné jednotky 208 x 110 mm, váha 4.3 kg. Součástí pohonu jsou kliky, snímač rychlosti, kabeláž a převodník ,- Kč * uvedená cena bez ovládací jednotky a baterie

7 SPECIFIKACE POHONU BAFANG BBS-02 SPEED SENSOR snímač rychlosti KLIKY délka 170 mm OVLÁDACÍ JEDNOTKA varianta LCD nebo LED + Bluetooth POHONNÁ JEDNOTKA BAFANG BBS-02 KOTOUČOVÉ BRZDY volitelný doplněk PŘEVODNÍK varianta 44, 46, 48, 52 zubů nebo dvojpřevodník 42/52 zubů KABELÁŽ varianta 1-1, 1-2, 1-3, nebo 1-4 GEAR SENSOR volitelný doplněk snímač řazení

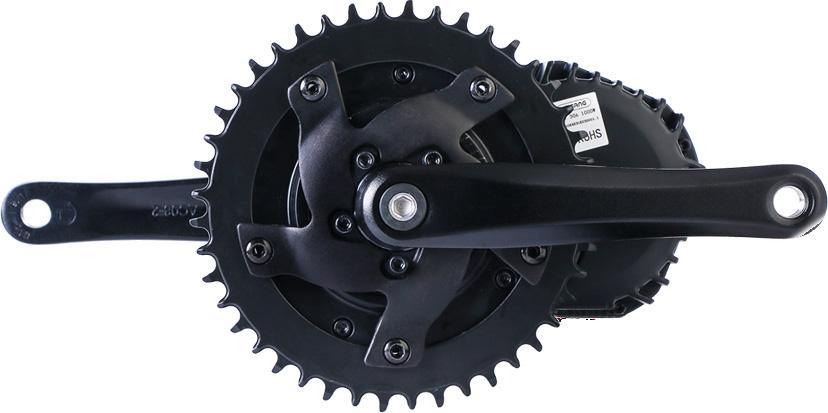

8 STŘEDOVÝ POHON BAFANG BBS-HD Extra silný středový pohon o nominálním výkonu 1000W v kombinaci s kroutícím momentem až 160 Nm představuje nekompromisní řešení v každé situaci. Doslova vás vyveze na nejstrmější kopec, protáhne vás tím nejbrutálnějším terénem a přitom od vás nebude vyžadovat nic navíc kromě otáčením pedálů. Brzy pochopíte, že jediným limitem může být vaše technika jízdy a na té je možné vždy zapracovat. Tento pohon je vhodný především pro jezdce vyhledávající náročné traily a zároveň pro skvělým řešením pro milovníky tlustých kol, tedy fatbikery. Nominální výkon 1000W, maximální výkon až 1250W, napětí 48V, proud až 30A, kroutící moment až 160 Nm, volitelný rozměr středové osy od 68 do 120 mm, rozměr pohonné jednotky 215 x 123 mm, váha 5.6 kg. Součástí pohonu jsou kliky, snímač rychlosti, kabeláž a převodník ,- Kč * uvedená cena bez ovládací jednotky a baterie

9 SPECIFIKACE POHONU BAFANG BBS-HD SPEED SENSOR snímač rychlosti KLIKY délka 170 mm OVLÁDACÍ JEDNOTKA varianta LCD nebo LED + Bluetooth KOTOUČOVÉ BRZDY volitelný doplněk POHONNÁ JEDNOTKA BAFANG BBS-HD PŘEVODNÍK varianta 44 nebo 46 zubů KABELÁŽ varianta 1-1, 1-2, 1-3, nebo 1-4 GEAR SENSOR volitelný doplněk snímač řazení

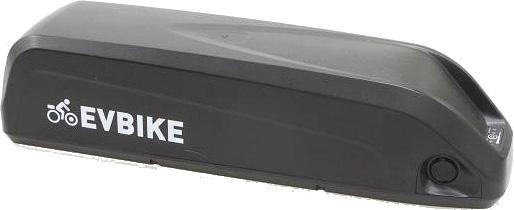

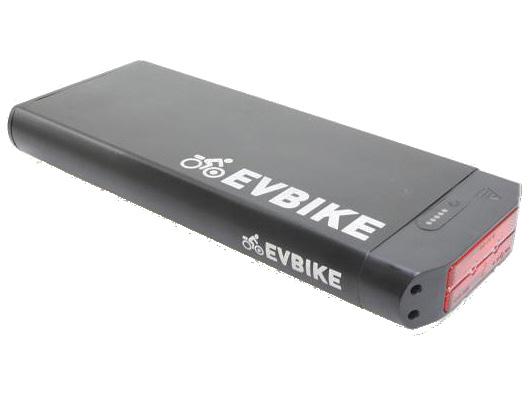

10 BATERIE PRO POHONY BAFANG BBS Moderní vysokokapacitní baterie jsou vybavené kvalitními značkovými Lithium-Ion články a chytrým systémem řízení BMS - Battery Management System, který baterii chrání před přehřátím, zkratem, přebitím či podbitím a současně zaznamenává historii používání baterie. Baterie podávají vynikající jízdní výkon, garantují 400 nabíjecích cyklů a životnost až 5 let. Teprve poté klesne kapacita baterie o 30%. Průměrná ujetá vzdálenost po dobu životnosti baterie je odhadovaná na kilometrů. V případě, že kapacitu baterie bude jezdec využívat na 50%, počet garantovaných nabíjecích cyklů se zdvojnásobí. Ke všem středovým pohonům Bafang BBS nabízíme rámové, nosičové a brašnové baterie o napětí 36V nebo 48V a kapacitou až 816 Wh. Baterie je možné nabíjet pomocí standardní nabíječky proudem 2A nebo pomocí rychlonabíječky proudem 3A nebo také 5A. V naší nabídce také naleznete praktický obal RB Battery Cover, které baterii ochrání před nečistotami, vodou a chladem.

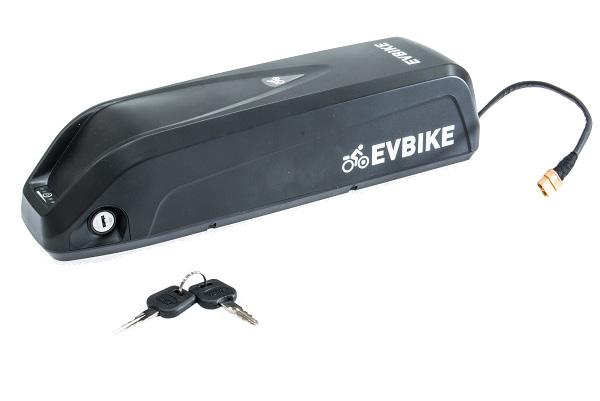

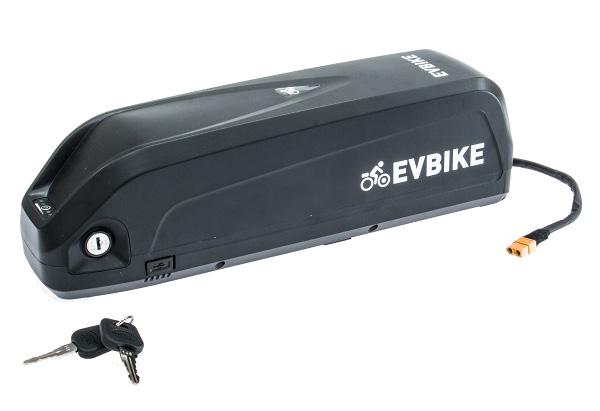

11 SPECIFIKACE BATERIÍ Název Hmotnost Dojezd Cena baterie Apache Battery R7 36V/10.4 Ah (375 Wh) 2.35 kg až 80 km 8 599,- Kč baterie Apache Battery R7 36V/13.0 Ah (468 Wh) 2.80 kg až 130 km 9 599,- Kč baterie EV Bike Battery R7 36V/13.0 Ah (468 Wh) 3.15 kg až 130 km 8 399,- Kč baterie Apache Battery R7 36V/14.5 Ah (522 Wh) 2.85 kg až 150 km ,- Kč baterie Apache Battery R7 36V/16.0 Ah (576 Wh) 2.90 kg až 170 km ,- Kč baterie Apache Battery R7 48V/11.6 Ah (557 Wh) 2.95 kg až 100 km ,- Kč baterie Apache Battery R7 48V/12.8 Ah (614 Wh) 3.15 kg až 130 km ,- Kč Název Hmotnost Dojezd Cena baterie EV Bike Battery R7 36V/15.6 Ah (562 Wh) 3.85 kg až 160 km ,- Kč baterie Apache Battery R7 36V/17.4 Ah (626 Wh) 3.79 kg až 190 km ,- Kč baterie Apache Battery R7 36V/19.2 Ah (691 Wh) 3.89 kg až 200 km ,- Kč baterie EV Bike Battery R7 36V/20.0 Ah (720 Wh) 3.95 kg více jak 200 km ,- Kč baterie Apache Battery R7 36V/20.4 Ah (734 Wh) 4.10 kg více jak 200 km ,- Kč baterie EV Bike Battery R7 48V/13.0 Ah (624 Wh) 3.75 kg až 130 km ,- Kč baterie Apache Battery R7 48V/16.0 Ah (734 Wh) 3.89 kg až 200 km ,- Kč baterie EV Bike Battery R7 48V/16.5 Ah (792 Wh) 3.95 kg až 200 km ,- Kč baterie Apache Battery R7 48V/17.0 Ah (816 Wh) 4.10 kg více jak 200 km ,- Kč

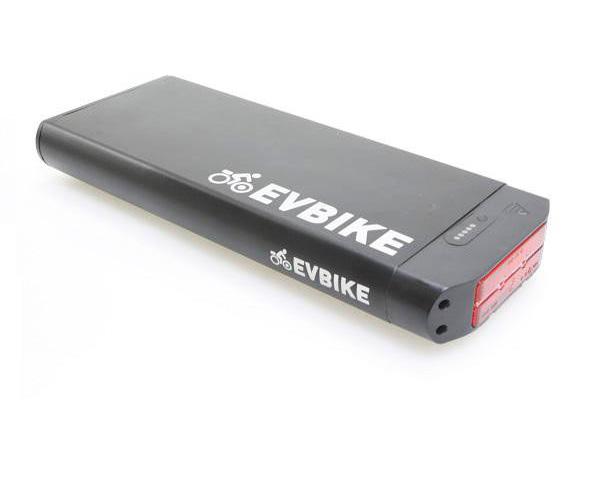

12 SPECIFIKACE BATERIÍ Název Hmotnost Dojezd Cena baterie RB Battery Saddle 36V/10.0 Ah (360 Wh) 1.70 kg až 80 km 9 799,- Kč baterie RB Battery Short 36V/10.0 Ah (360 Wh) 1.70 kg až 80 km 9 799,- Kč baterie RB Battery Long 36V/10.0 Ah (360 Wh) 1.70 kg až 80 km 9 999,- Kč baterie RB Battery Long 36V/13.4 Ah (482 Wh) 2.20 kg až 130 km ,- Kč baterie RB Battery Medium 36V/13.4 Ah (482 Wh) 2.20 kg až 130 km ,- Kč baterie RB Battery Bag 36V/13.4 Ah (482 Wh) 2.70 kg až 130 km ,- Kč baterie RB Battery Long 36V/16.7 Ah (601 Wh) 2.65 kg až 180 km ,- Kč Název Hmotnost Dojezd Cena baterie EV Bike Battery Rack 36V/15.6 Ah (562 Wh) 4.20 kg až 160 km ,- Kč baterie EV Bike Battery Rack 48V/13.0Ah (624 Wh) 4.40 kg až 130 km ,- Kč Poznámka Baterie Apache Battery 36V je možné nabíjet proudem buď 2A (standardní nabíjení) nebo 3A (rychlonabíjení). Baterie Apache Battery 48V je možné nabíjet proudem 2.5A (standardní nabíjení). Baterie EV Bike Battery 36V a 48V je možné nabíjet proudem buď 2A (standardní nabíjení) nebo 5A (rychlonabíjení). Baterie RB Battery 36V je možné nabíjet proudem 2A (standardní nabíjení). Uvedené ceny všech baterií jsou včetně držáku, nosiče nebo brašny (podle typu baterie) a bez nabíječky.

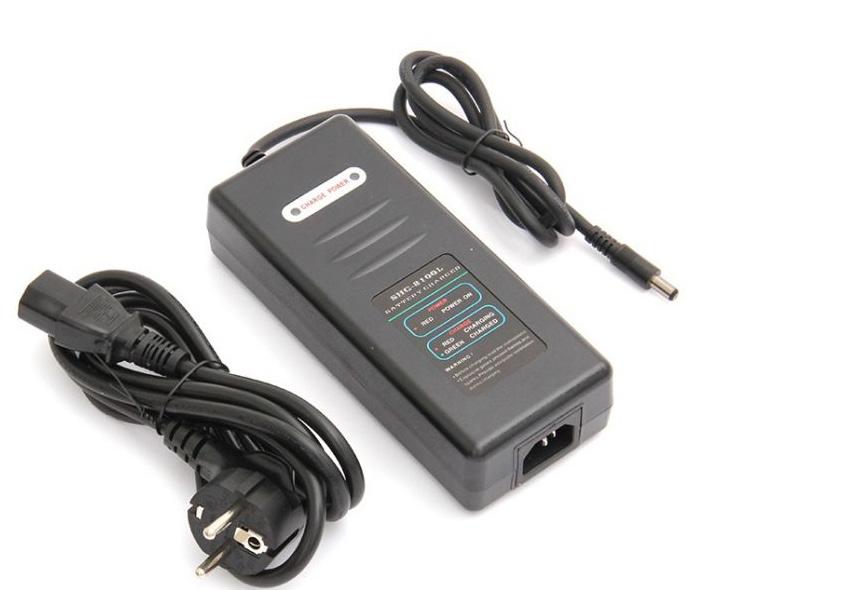

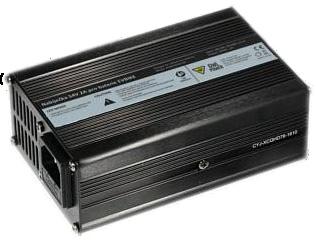

13 SPECIFIKACE NABÍJEČEK Název Hmotnost Dojezd Cena nabíječka RB Battery Charger 36V/2A 0.34 kg pasivní chlazení 999,- Kč nabíječka Apache Battery Charger 36V/2A 0.34 kg pasivní chlazení 999,- Kč nabíječka Apache Battery Charger 48V/2.5A 0.34 kg pasivní chlazení 1 299,- Kč nabíječka Apache Battery Charger 36V/3A 0.34 kg pasivní chlazení 1 299,- Kč nabíječka EV Bike Battery Charger SP 36V/2A 0.66 kg aktivní chlazení 1 159,- Kč nabíječka EV Bike Battery Charger SP 36V/5A 0.80 kg aktivní chlazení 1 339,- Kč nabíječka EV Bike Battery Charger SP 48V/2A 0.66 kg aktivní chlazení 1 159,- Kč nabíječka EV Bike Battery Charger SP 48V/5A 0.80 kg aktivní chlazení 1 339,- Kč

14 DOPLŇKY PRO POHONY BAFANG BBS Středový pohon Bafang BBS-01, BBS-02 a BBS-HD je možné pomocí volitelného příslušenství upravit tak, aby maximálně vyhovovala vašim potřebám. Můžete si vybrat typ ovládací jednotky (LCD nebo LED + Bluetooth), velikost převodníku nebo dvojpřevodník a také typ kabeláže. Dále si pohon můžete doplnit snímačem řazení Gear Sensor, akcelerační páčkou, brzdovými pákami s odpojovači nebo nově také hydraulickými kotoučovými brzdami s odpojovači. Součástí naší nabídky jsou také praktické doplňky, které zvýší užitnou hodnotu každého pohonu a navíc ho ochrání před povětrnostními vlivy. Jedná se především obaly na ovládací jednotky RB LCD Cover a obaly na rámové baterie RB Battery Cover.

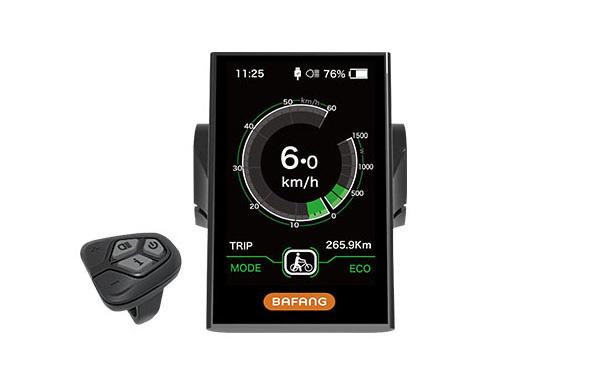

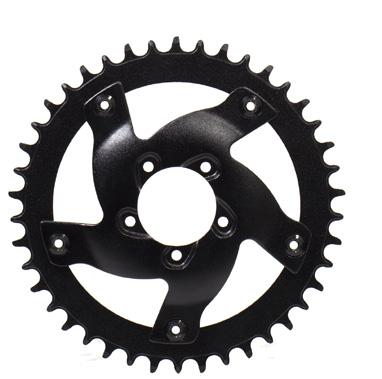

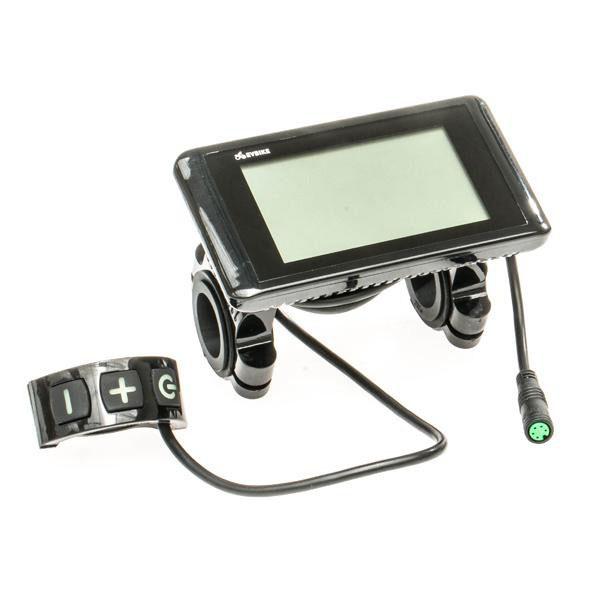

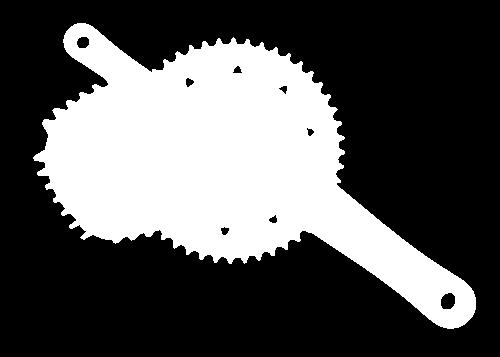

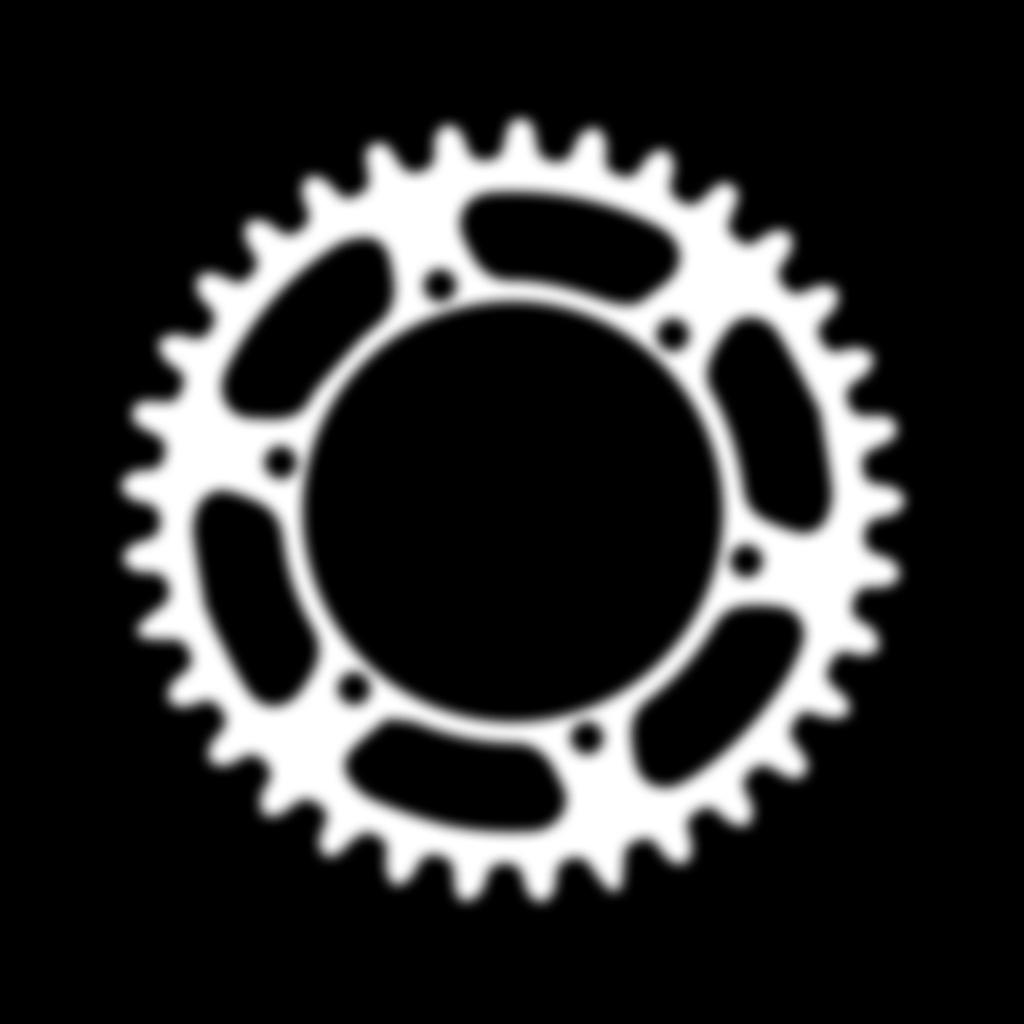

15 DOPLŇKY PRO POHONY BAFANG BBS Ovládací jednotky LCD a LED Parametry Cena Bafang Central Drive LCD C961 černobílý 1 499,- Kč Bafang Central Drive LCD C965 černobílý 1 599,- Kč Bafang Central Drive LCD C7 černobílý 1 799,- Kč Bafang Central Drive LCD C10 černobílý + USB 1 999,- Kč Bafang Central Drive LCD C18 černobílý + USB 3 199,- Kč Bafang Central Drive LED E12 USB + Bluetooth 1 699,- Kč Převodníky a kliky Parametry Cena Bafang BBS-01 ChainRing 44T ocel (44 zubů) 399,- Kč Bafang BBS-01 ChainRing 46T ocel (46 zubů) 399,- Kč Bafang BBS-01 ChainRing 48T ocel (48 zubů) 499,- Kč Bafang BBS-01 ChainRing 52T ocel (52 zubů) 499,- Kč Lekkie BBS-HD BlingRing 36T slitina Alu (36 zubů) 1 999,- Kč Lekkie BBS-HD BlingRing 42T slitina Alu (42 zubů) 2 599,- Kč RB BBS-01 Dual ChainRing 42/52T slitina Alu (42/52 zubů) 4 999,- Kč Bafang BBS-01 Protector plast 44, 46, 48 nebo 52 zubů 199,- Kč Lekkie BuzzBars Cranks BBS slitina Alu (170 mm) 2 599,- Kč

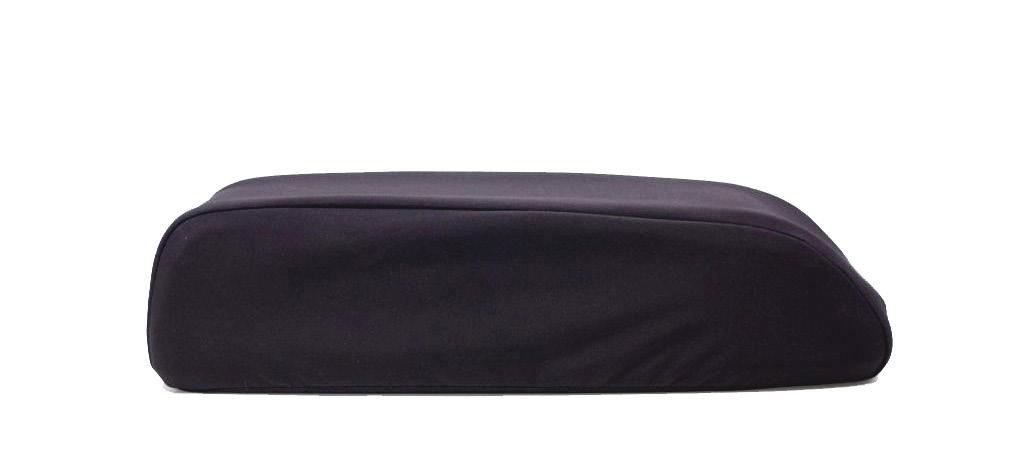

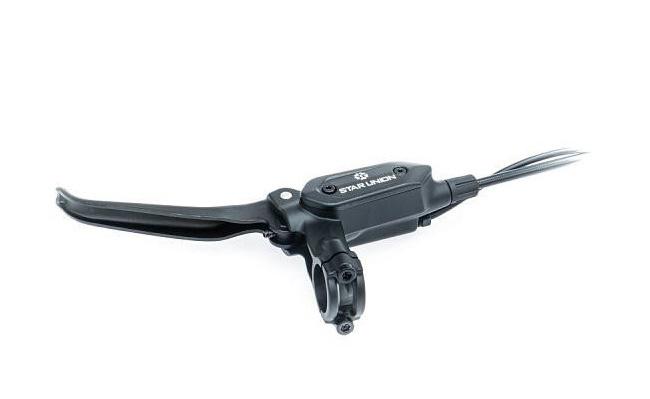

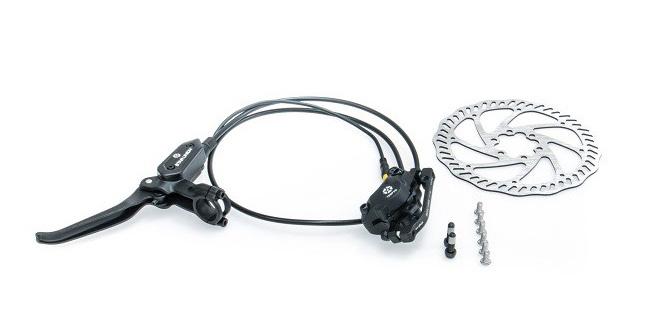

16 DOPLŇKY PRO POHONY BAFANG BBS Hydraulické kotoučové brzdy Parametry Cena Star Union 150PYD Front varianta přední (160 mm) 1 699,- Kč Star Union 150PYD Rear varianta zadní (160 mm) 1 699,- Kč Obaly na baterie a ovládací jednotky Parametry Cena RB Battery Cover R7 obal na baterii 299,- Kč RB Battery Cover R7+ obal na baterii 349,- Kč RB LCD Cover C961 obal na LCD 199,- Kč RB LCD Cover C965 obal na LCD 199,- Kč

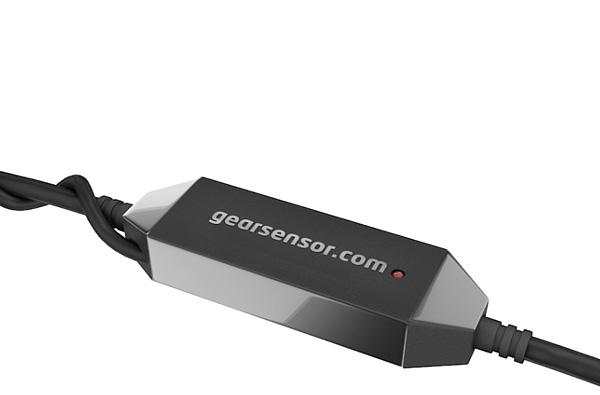

17 SNÍMAČ ŘAZENÍ GEAR SENSOR Středový pohon Bafang BBS-01, BBS-02 a BBS-HD je možné vybavit snímačem řazení Gear Sensor. Jedná se o důmyslné zařízení, které zvyšuje účinnost a zároveň komfort řazení. Je speciálně navržený pro kombinaci se zadním měničem (přehazovačkou) nebo předním měničem (přesmykačem). Gear Sensor v průběhu řazení odpojí tah pohonu. Šetří tak jednotlivé komponenty celého převodového mechanismu, současně snižuje hlučnost a eliminuje rázy. Přes nesporné výhody středových pohonů na elektrokolech nemusí být vždy při řazení takový komfort, jako u nábojových motorů (předních i zadních). Konkrétně se jedná o přenos kroutícího momentu pohonu z hnaného převodníku do celého převodového mechanismu, při kterém může být řazení hlučné a nepříjemné doprovodnými rázy v okamžiku přesunu řetězu pod tahem pohonu na jiný pastorek. Vše výše uvedené řeší snímač řazení Gear Sensor ,- Kč

18 PROGRAMOVÁNÍ POHONŮ BAFANG BBS Nechte si nastavit středový pohon Bafang BBS-01, BBS-02 nebo BBS-HD přesně tak, aby maximálně vyhovoval vašim požadavkům. Změnit je možné nejenom výkon pohonu, ale třeba také výkon a rychlost jednotlivých stupňů asistence. Součásně také zjistíme vaše konkrétní požadavky s ohledem na váš jízdní styl a následně navrhneme nejvhodnější hodnoty nastavení pohonu. Programování nevyžaduje demontáž pohonu z rámu kola. Speciální programovací kabel se napojí do konektoru pro ovládací jednotku (LCD nebo LED). Celý proces nezabere více jak 30 minut. Po předešlé dohodě programování provádíme na počkání. 499,- Kč

19 MONTÁŽ POHONŮ BAFANG BBS Provádíme profesionální elektrifikaci jízdních kol středovými pohony Bafang BBS- 01, BBS-02 a BBS-HD včetně úpravy délky kabeláže podle geometrie rámu, uložení konektorů do speciální smršťovací bužírky a programovaná pohonu na přání zákazníka. Při montáži středového pohonu Bafang BBS klademe zvýšený důraz především na přesné usazení pohonné jednotky do rámu. V případě, že středová trubka vykazuje nepřesnosti v podobě neopracované vnitřní plochy, před samotnou instalací provedeme začištění (zafrézování) a následné důkladné promazání dosedacích ploch. Aby nedocházelo k nechtěnému uvolňování rozebiratelných spojů (šroubů a pojistných matic), používáme zajišťovač závitů Loctite, který trvale zajišťuje závitové spoje a eliminuje korozi třením díky vytvoření pevné sestavy. Také výsledný estetický efekt je pro nás velmi důležitý. Proto upevnění kabeláže k rámu věnujeme zvýšenou pozornost. Pro tento účel maximálně využíváme úchytů na rámu. Součástí montáže je také programování pohonu. Na montáž pohonu poskytujeme zdarma garanční prohlídku, která se obvykle provádí na počkání po ujetí 50 až 100 kilometrů ,- Kč

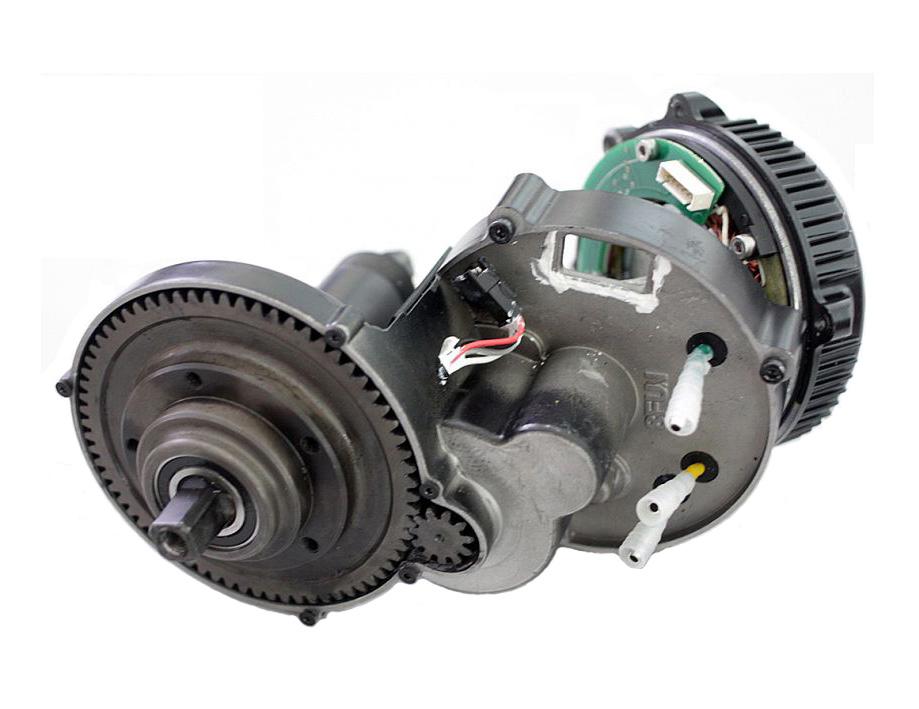

20 ZÁKLADNÍ SERVIS POHONŮ BAFANG BBS Základní servis středového pohonu Bafang BBS-01, BBS-02 nebo BBS-HD doporučujeme provést alespoň jednou za rok a to vždy před anebo po sezóně. Spočívá v demontáži sekundárního soukolí, které je součástí středové osy, jeho kompletní vyčištění, kontrolou radiálních, axiálních a jehličkových ložisek, dále pak ve zpětné montáži, promazání a vymezení vůle středové osy. Pro tento účel používáme speciální silikono-teflonové mazivo M-8052, díky kterému je chod pohonu velmi tichý a zároveň výrazně snižuje opotřebení hnacích částí. Mazivo M-8052 je kvalitní směs silikonového tuku, teflonu a dehydratačních prostředků, díky nimž umožňuje extrémní tlakové mazání. Je nevodivé a vysoce odolné korozivním materiálům, jako například slané vodě, kyselinám, alkáliím, páře, rozpouštědlům a detergentům. Snadno používá díky velmi vysoké tlakové a teplotní odolnosti od -50 do +250 C. Má vynikající přilnavost na součástky, je nekorozivní, netoxický a bezpečný potravinám. Neodstřikuje a může se používat na izolační elektrické komponenty. Malá povrchní vrstva se poté pomalu ztenčuje v kontaktu s ovzduším a vytvoří homogenní trvanlivý vysoce kluzný povlak. 999,- Kč

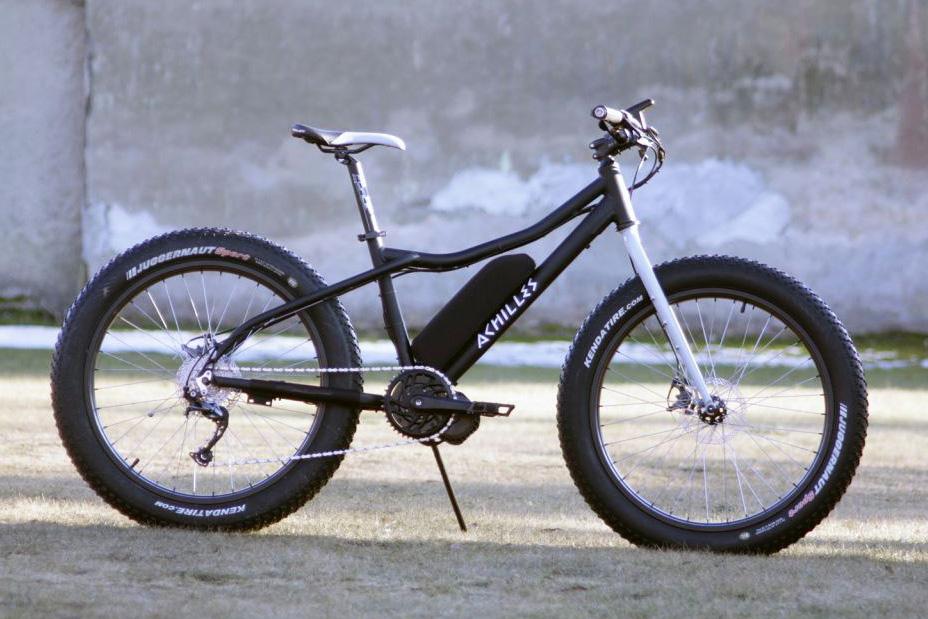

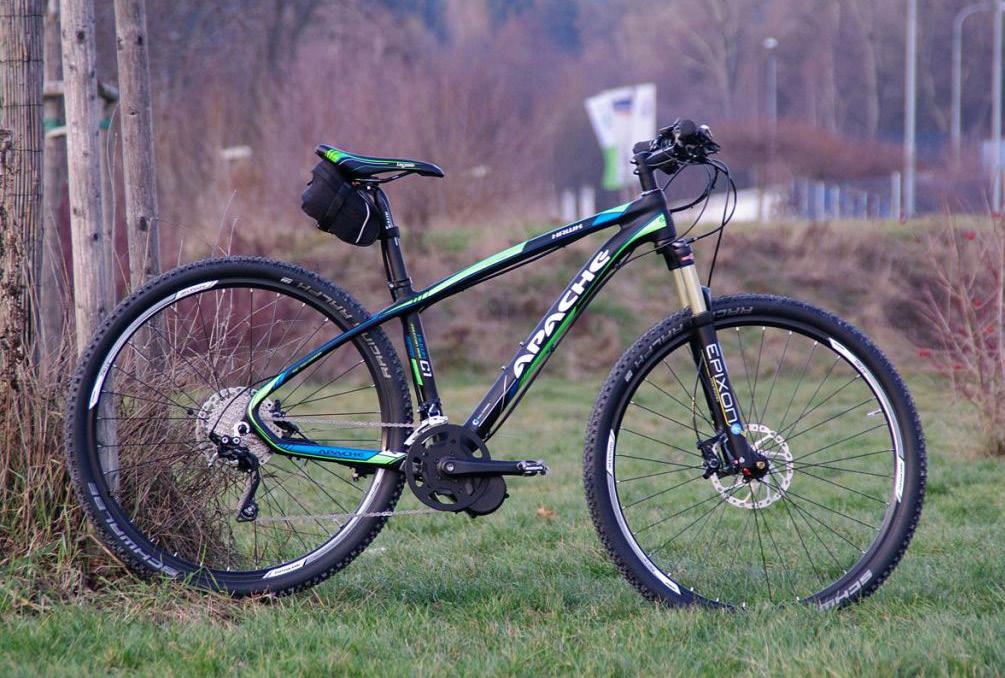

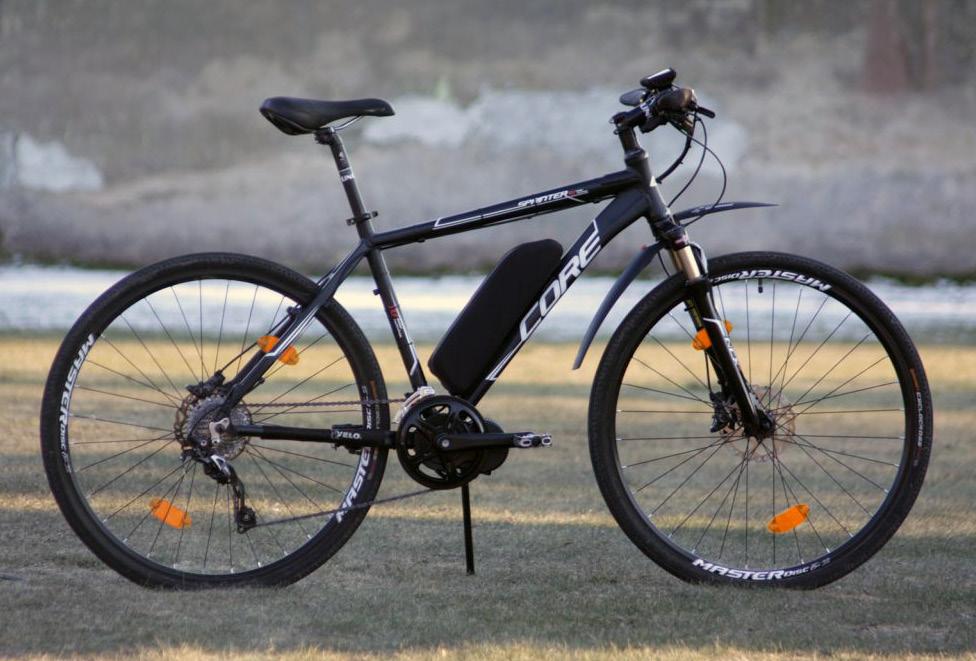

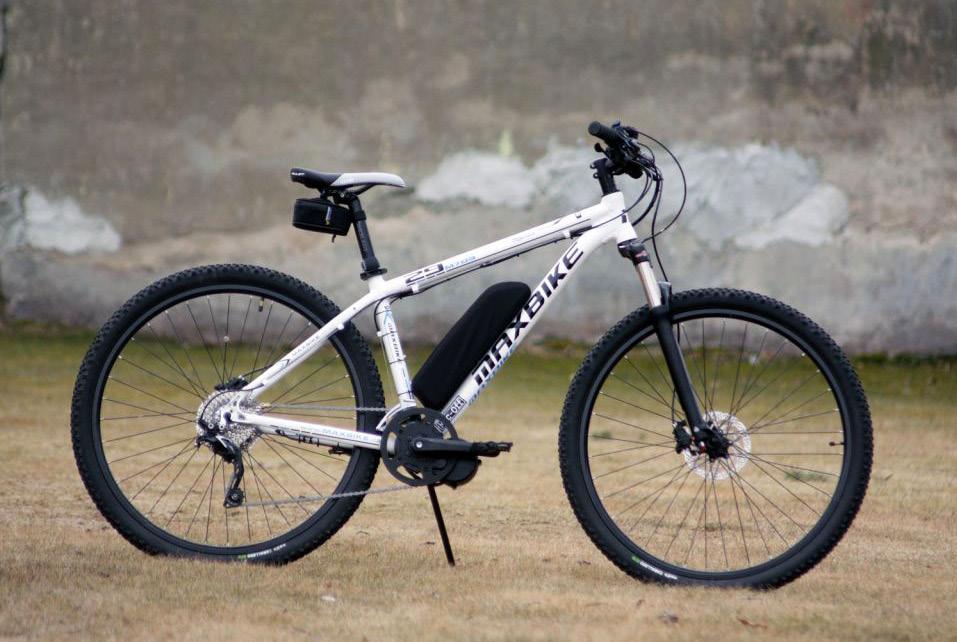

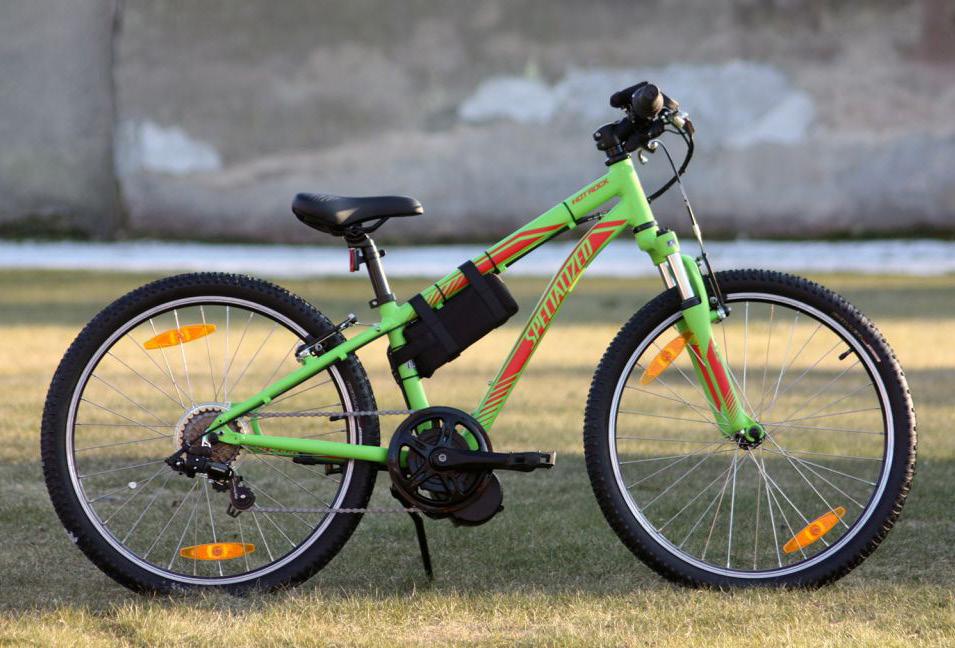

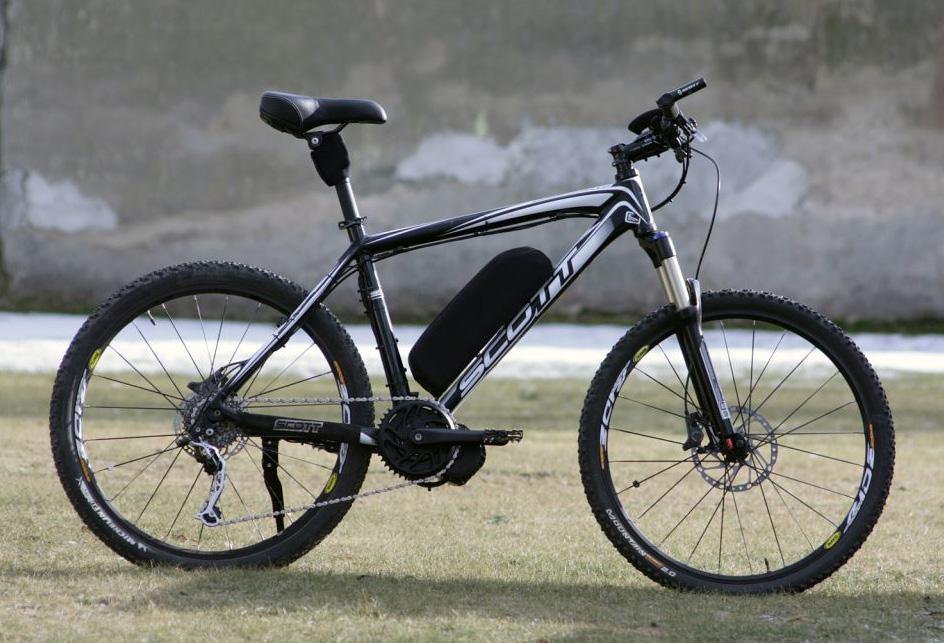

21 ELEKTRIFIKOVANÁ KOLA

22 KONTAKT SPOLEČNOST Elektrokola s.r.o. Dubice Česká Lípa IČO: DIČ: CZ rebel-bike@seznam.cz tel: číslo účtu: /5500 IBAN: CZ BIC: RZBCCZPP ADRESA PROVOZOVNY Elektrokola s.r.o. Ladova 145/ Jablonec nad Nisou Otevírací doba 8.00 až hodin
