MAGNETICKÉ KONTAKTY a příslušenství

Transkript

1 PRODUKTOVÝ KATALOG MAGNETICKÉ KONTAKTY a příslušenství

2 Alarmtech Sweden AB je s více než 30letou historií na trhu zabezpečovací techniky jedním z předních světových výrobců vysoce kvalitních produktů. Produkty výrobce Alarmtech jsou častou volbou mnoha profesionálních instalačních firem zabezpečovací techniky. Po celá desetiletí jsou naše produkty vyvíjeny ve spolupráci s instalačními firmami a jejich návrhy a připomínky jsou pro nás velmi důležité z hlediska vývoje a zdokonalování našich produktů. Portfolio našich produktů se skládá z magnetických kontaktů, detektorů rozbití skla, vibračních detektorů, napájecích zdrojů s unikátní funkcí ViP (Voltage-in-Parallel = paralelní napájení) a příslušenství pro zabezpečovací, přístupové a jiné slaboproudé systémy. Naše produkty vyvíjíme s cílem dosáhnout nejvyšší možnou kvalitu a všechny výrobky 100% testujeme, od jednotlivých komponentů až po finální produkt. Většina našich produktů splňuje důležité evropské normy pro zabezpečovací systémy - EN, VdS, F&P, INCERT a GOST. Náš výrobní závod je certifikován podle EN ISO 9001: 2008, EN ISO a NATO, což nám umožňuje vyvíjet a dodávat produkty i na nové trhy. Z dlouhodobého hlediska se snažíme vyvíjet produkty pro zabezpečovací systémy tak, aby vyhovovaly budoucím požadavkům na vysoký stupeň zabezpečení. Distributor pro Českou Republiku: ADI Global Distribution Havránkova Brno - Dolní Heršpice ČESKÁ REPUBLIKA tel: obchod.cz@adiglobal.com ADI Global Distribution V Parku 2343/ Praha 4 - Chodov ČESKÁ REPUBLIKA tel: a obchod.praha.cz@adiglobal.com ADI Global Distribution Rodinná Ostrava - Zábřeh ČESKÁ REPUBLIKA tel: obchod.ostrava.cz@adiglobal.com ADI Global Distribution Fr. Ondříčka 52 (Obchodní centrum Vltavín) České Budějovice ČESKÁ REPUBLIKA tel: obchod.cb.cz@adiglobal.com 7 Společnost Alarmtech neručí za tiskové chyby a vyhrazuje si právo kdykoliv modifikovat parametry produktů a jejich certifikátů Rev. 8 CZ

3 VLASTNÍ VÝROBA

4 MAGNETICKÉ KONTAKTY ZÁKLADNÍ TEORIE FUNKCE A PROVOZNÍ VLASTNOSTI PRINCIP FUNKCE Magnetický kontakt se skládá ze dvou částí: pevná část s jedním nebo více jazýčkovými kontakty a pohyblivá část - magnet. V uzavřené poloze, kdy je pevná část a magnet blízko sebe, jazýčkový kontakt je uzavřen vlivem magnetického pole magnetu. Zvětšováním vzdálenosti mezi magnetem a pevnou částí kontaktu (např. při otevírání okna/dveří) se snižuje vliv magnetického pole na jazýčkový kontakt, až se jazýčkový kontakt otevře (rozepne). Tato vzdálenost se nazývá otevírací pracovní mezera. Podobně, zmenšováním vzdálenosti mezi magnetem a pevnou částí kontaktu (např. při zavírání okna/dveří) se zvyšuje vliv magnetického pole na jazýčkový kontakt, až se jazýčkový kontakt zavře. Tato vzdálenost se nazývá zavírací pracovní mezera. Otevírací pracovní mezera je přibližně o 10% větší než zavírací. Velikost pracovní mezery se může lišit v závislosti na materiálu, na kterém (nebo ve kterém) je magnetický kontakt nainstalován. Údaje o pracovních mezerách v tomto katalogu jsou nominální a vzhledem k rozmanitosti instalací mají pouze informativní charakter. Při každé instalaci se doporučuje zkontrolovat aktuální pracovní mezery v daném prostředí. JAZÝČKOVÝ KONTAKT Ve všech magnetických kontaktech ALARMTECH jsou použity ty nejkvalitnější a nejspolehlivější jazýčkové kontakty. To zaručuje spolehlivou funkci a extrémně dlouhou životnost magnetických kontaktů i v těch nejnáročnějších aplikacích. MAGNET ALARMTECH používá dva druhy materiálů pro výrobu magnetů, aby se dosáhlo optimální pracovní mezery pro různé typy magnetických kontaktů a aplikací. Pro modely, kde se kontakt a magnet instalují vedle sebe, je zapotřebí delší magnet. Pro modely, kde se kontakt a magnet instalují proti sobě, se používá kratší magnet, který je vyroben z jiného materiálu. MONTÁŽ NA KOV Magnetické kontakty ALARMTECH jsou navrženy pro montáž na ocelové dveře, trezory, kovové skříňky, brány, garážová vrata atd. Pro tyto typy aplikací je k dispozici široký sortiment příslušenství. Montáž na kov neodmagnetizuje magnet, ale magnetické pole 2magnetu se dělí mezi kovový podklad a tělo kontaktu, což způsobuje menší pracovní mezeru kontaktu. MAGNETICKÉ KONTAKTY ŘADY MC 100 KONTAKTY PRO VYSOKÁ RIZIKA Tyto kontakty mají navíc vestavěný jeden nebo více jazýčkových kontaktů, které detekují přítomnost cizího magnetického pole. Toto cizí magnetické pole může vzniknout při pokusu o sabotáž přiložením silného externího magnetu. Je třeba znát dvě vzdálenosti. První je zavírací vzdálenost, kdy se cizí magnet blíží ke kontaktu, a druhá je, když se sabotážní jazýčkový kontakt otevře tehdy, když je cizí magnet velmi blízko ke kontaktu. Za účelem co nejvyššího zabezpečení kontaktu proti cizím magnetickým vlivům, vždy umístěte kontakt a magnet co nejblíže ke druhé naměřené vzdálenosti. VESTAVĚNÉ EOL (End Of Line = vyvažovací) REZISTORY Každý magnetický kontakt v sortimentu společnosti ALARMTECH může být, na základě požadavků zákazníka, dodaný s vestavěným rezistorem nebo rezistory řady E36 jakékoliv hodnoty (tolerance ± 1%). Rezistory mohou být v magnetickém kontaktu zapojené paralelně a/nebo do série s jazýčkovým kontaktem. Minimální objednací množství je 100 ks. Při objednávání takových magnetických kontaktů je třeba za objednací kód přidat pomlčku (-), písmeno P následované hodnotou rezistoru připojeného paralelně a písmeno S následované hodnotou rezistoru připojeného do série s jazýčkovým kontaktem. Příklad: MC 240-P1kS1k. Tento magnetický kontakt má paralelně a do série s jazýčkovým kontaktem připojen rezistor hodnoty 1kΩ, vhodný například pro přímé připojení k poplachovým ústřednám Honeywell Galaxy. TYPICKÉ KOMBINACE EOL REZISTORŮ PRO VYBRANÉ POPLACHOVÉ ÚSTŘEDNY P S Poplachová ústředna 1k 1k MC XXX-P1kS1k Honeywell Galaxy, Galaxy Flex, Jablotron, Satel, Paradox 3,3k 3,3k MC XXX-P3,3kS3,3k Caddx 4k7 2k2 MC XXX-P4,7kS2,2k ADE, Bosch, Pyronix, Scantronic, Texecom 4,7k 4,7k MC XXX-P4,7kS4,7k Aritech, Siemens-SPC 5,6k 5,6k MC XXX-P5,6kS5,6k DSC

5 OBSAH Řada MC Řada MC Řada MC Řada MC Řada MC Řada MC Příslušenství pro magnetické kontakty Nákresy, rozměry... 66

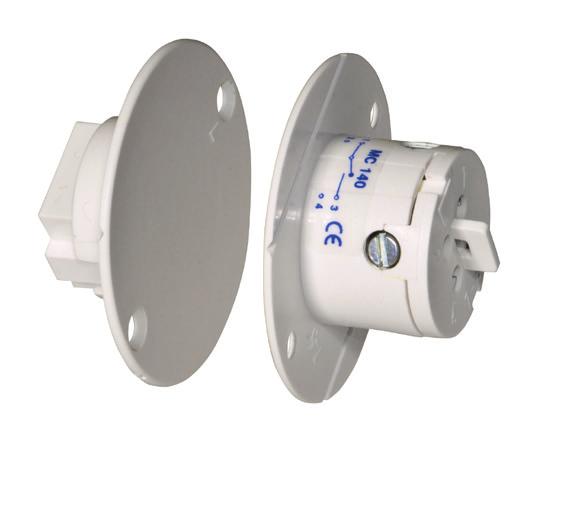

6 MAGNETICKÉ KONTAKTY ŘADY MC 100 Magnetický kontakt MC 140 MC 140 je magnetický kontakt s em, určený pro zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Malé rozměry a připojení na svorkovnici ho předurčují do instalací, kde už je nebo bude přivedena kabeláž k rámu oken nebo dveří. MC 140 není vhodný pro instalace do kovových rámů oken/dveří. Zápustný SBSC třída 1/2 Svorkovnice, 4 svorky, se zajištěním kabelu Průměr montážního otvoru (mm) 20 Typ magnetu Neodymium (NdFeB) Prac. mezera pro nemagnetické materiály (mm) 21 Prac. mezera pro magnetické materiály (mm) - Plast ABS, bílá Stupeň krytí IP 43 Rozměry kontaktu (d x Ø) mm 19 x 35 Rozměry magnetu (d x Ø) mm 12 x 35 MC 140 Magnetický kontakt zápustný,, 4 svorky 4

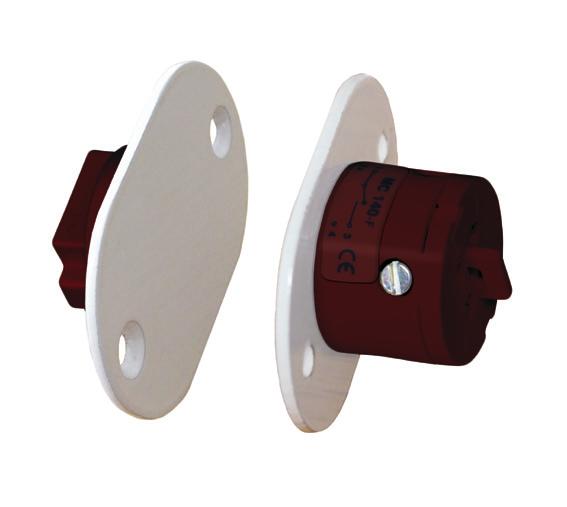

7 MAGNETICKÉ KONTAKTY ŘADY MC 100 Magnetický kontakt MC 140-F MC 140-F je magnetický kontakt s em, určený pro zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Je vyroben z mosazi a určený pro instalace náročné na trvanlivost a spolehlivost. Malé rozměry a připojení na svorkovnici ho předurčují do instalací, kde už je nebo bude přivedena kabeláž k rámu oken nebo dveří. Zápustný SBSC třída 1/2 Svorkovnice, 4 svorky, se zajištěním kabelu Průměr montážního otvoru (mm) Typ magnetu Neodymium (NdFeB) Prac. mezera pro nemagnetické materiály (mm) 20 Prac. mezera pro magnetické materiály (mm) 8 Kov/mosaz, bílá Stupeň krytí IP 43 Rozměry kontaktu (d x š x v) mm 46 x 30 x 20 Rozměry magnetu (d x š x v) mm 46 x 30 x 14 MC 140-F Magnetický kontakt zápustný v kovovém provedení,, 4 svorky 5

8 MAGNETICKÉ KONTAKTY ŘADY MC 200 Magnetický kontakt MC 240 MC 240 je univerzální magnetický kontakt s em, určený pro závrtnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou vyrobeny ze slitiny hliníku ve formátu šroubu, což umožňuje snadnou instalaci do dřeva a plastu. S použitím širokého sortimentu příslušenství je možné tento kontakt instalovat jako zápustný, povrchový, na ocelové dveře, garážová vrata i na jiné kovové povrchy a jiné materiály. Kontakt je utěsněn speciálním epoxidem pro zajištění vodotěsnosti. Zápustný EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-196, třída 1/2, F&P, FG Kabel Průměr montážního otvoru (mm) 9-10 Prac. mezera pro nemagnetické materiály (mm) 27 Prac. mezera pro magnetické materiály (mm) - Slitina hliníku Rozměry kontaktu (d x Ø) mm 37 x 11 Rozměry magnetu (d x Ø) mm 37 x 11 MC 240 MC MC MC 240-P1K MC 240-P2,2K MC 240-C Magnetický kontakt, zápustný,, 2 m kabel Magnetický kontakt, zápustný,, 6 m kabel Magnetický kontakt, zápustný,, 10 m kabel Magnetický kontakt, zápustný, paralelní rezistor 1k, 2 m kabel Magnetický kontakt, zápustný, paralelní rezistor 2k2, 2 m kabel Magnetický kontakt, zápustný, NC, bez magnetu, 6 m kabel 6

9 MAGNETICKÉ KONTAKTY ŘADY MC 200 Magnetický kontakt MC 240-LSZH s bezhalogenovým kabelem MC 240-LSZH je univerzální magnetický kontakt s em a s bezhalogenovým kabelem, určený pro závrtnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou vyrobeny ze slitiny hliníku ve formátu šroubu, což umožňuje snadnou instalaci do dřeva a plastu. S použitím širokého sortimentu příslušenství je možné tento kontakt instalovat jako zápustný, povrchový, na ocelové dveře, garážová vrata i na jiné kovové povrchy a jiné materiály. Kontakt je utěsněn speciálním epoxidem pro zajištění vodotěsnosti. Zápustný EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-196, třída 1/2, F&P, FG Bezhalogenový kabel Průměr montážního otvoru (mm) 9-10 Prac. mezera pro nemagnetické materiály (mm) 27 Prac. mezera pro magnetické materiály (mm) - Slitina hliníku Rozměry kontaktu (d x Ø) mm 37 x 11 Rozměry magnetu (d x Ø) mm 37 x 11 MC LSZH Magnetický kontakt, zápustný, NC, 6 m bezhalogenový kabel MC LSZH Magnetický kontakt, zápustný, NC, 10 m bezhalogenový kabel 7

10 MAGNETICKÉ KONTAKTY ŘADY MC 200 Sestava magnetického kontaktu MC 240-S45 Sestava MC 240-S45 je vhodná do náročnějších prostředí, kde se vyžaduje vyšší odolnost magnetického kontaktu, např. pro garážová vrata a brány. Sestava obsahuje magnetický kontakt MC 240-C s em, který je instalován v hliníkovém krytu MC V sestavě se dále nachází velmi silný magnet v krytu MC 200-5, který zajišťuje dostatečnou pracovní mezeru potřebnou pro tyto typy instalací. Sestava MC 240-S45 také obsahuje nerezovou armovanou hadici délky 1 m pro ochranu kabelu (MC T4). MC 240-S45 Povrchový EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-196, třída 1/2, F&P, FG Kabel Prac. mezera pro nemagnetické materiály (mm) 42 Prac. mezera pro magnetické materiály (mm) - Hliník Rozměry kontaktu (d x š x v) mm 74 x 25 x 15 Rozměry magnetu (d x š x v) mm 74 x 25 x 15 Magnetický kontakt, povrchový, vratový,, 6 m kabel 8

11 MAGNETICKÉ KONTAKTY ŘADY MC 200 Sestava magnetického kontaktu MC 240-S48 Sestava MC 240-S48 je vhodná do náročnějších prostředí, kde se vyžaduje vyšší odolnost magnetického kontaktu, např. pro garážová vrata, průmyslová vrata atd. Sestava obsahuje magnetický kontakt MC 240-C s em, který je instalován v hliníkovém krytu MC V sestavě se dále nachází velmi silný magnet v hliníkovém krytu MC 200-8, který zajišťuje dostatečnou pracovní mezeru potřebnou pro tyto typy instalací. Sestava MC 240-S48 také obsahuje nerezovou armovanou hadici délky 1 m pro ochranu kabelu (MC T4). MC 240-S48 Povrchový EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-196, třída 1/2, F&P, FG Kabel Prac. mezera pro nemagnetické materiály (mm) 42 Prac. mezera pro magnetické materiály (mm) 34, s úhelníky tvaru L nebo Z Hliník Rozměry kontaktu (d x š x v) mm 74 x 25 x 15 Rozměry magnetu (d x š x v) mm 74 x 30 x 30 Magnetický kontakt, povrchový, vratový,, 6 m kabel 9

12 MAGNETICKÉ KONTAKTY ŘADY MC 200 Sestava magnetického kontaktu MC 240-S56 pro instalaci na podlahu Sestava MC 240-S56 je vhodná do náročnějších prostředí, kde se vyžaduje vyšší odolnost a větší pracovní mezera magnetického kontaktu, např. pro garážová vrata (výklopná, rolovací, posuvná), průmyslová vrata atd. Sestava obsahuje magnetický kontakt MC 240-C s em, který je instalován v hliníkovém krytu MC V sestavě se dále nachází velmi silný magnet v hliníkovém krytu MC 200-5, který zajišťuje dostatečnou pracovní mezeru potřebnou pro tyto typy instalací. Pevná část kontaktu instalována na podlaze je odolná vůči nájezdu vozidla. Přiložený úhelník tvaru L (obj. kód MC L), umožňuje instalovat pohyblivou část (magnet) na dveře/bránu tak, aby byla zajištěna spolehlivá detekce otevření. Úhelník MC L umožňuje přesné nastavení polohy magnetu vůči kontaktu. Sestava MC 240-S56 také obsahuje nerezovou armovanou hadici délky 1 m pro ochranu kabelu (MC T4). MC 240-S56 Povrchový EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-196, třída 1/2, F&P, FG Kabel Prac. mezera pro nemagnetické materiály (mm) 42 Prac. mezera pro magnetické materiály (mm) 34 Hliník Rozměry kontaktu (d x š x v) mm 104 x 40 x 15 Rozměry magnetu (d x š x v) mm 74 x 25 x 15 Magnetický kontakt, podlahový, vratový,, 6 m kabel 10

13 MAGNETICKÉ KONTAKTY ŘADY MC 200 Sestava magnetického kontaktu MC 240-S68 pro instalaci na podlahu Sestava MC 240-S68 je vhodná do náročnějších prostředí, kde se vyžaduje vyšší odolnost a větší pracovní mezera magnetického kontaktu, např. pro garážová vrata (výklopná, rolovací, posuvná), průmyslová vrata atd. Sestava obsahuje magnetický kontakt MC 240-C s em, který je instalován v hliníkovém krytu MC V sestavě se dále nachází velmi silný magnet v hliníkovém krytu MC 200-8, který zajišťuje dostatečnou pracovní mezeru potřebnou pro tyto typy instalací. Pevná část kontaktu instalována na podlaze je odolná vůči nájezdu vozidla. Sestava MC 240-S68 také obsahuje nerezovou armovanou hadici délky 1 m pro ochranu kabelu (MC T4). MC 240-S68 Povrchový EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-196, třída 1/2, F&P, FG Kabel Prac. mezera pro nemagnetické materiály (mm) 45 Prac. mezera pro magnetické materiály (mm) 34 Hliník Rozměry kontaktu (d x š x v) mm 104 x 40 x 15 Rozměry magnetu (d x š x v) mm 74 x 30 x 30 Magnetický kontakt, podlahový, vratový,, 6 m kabel 11

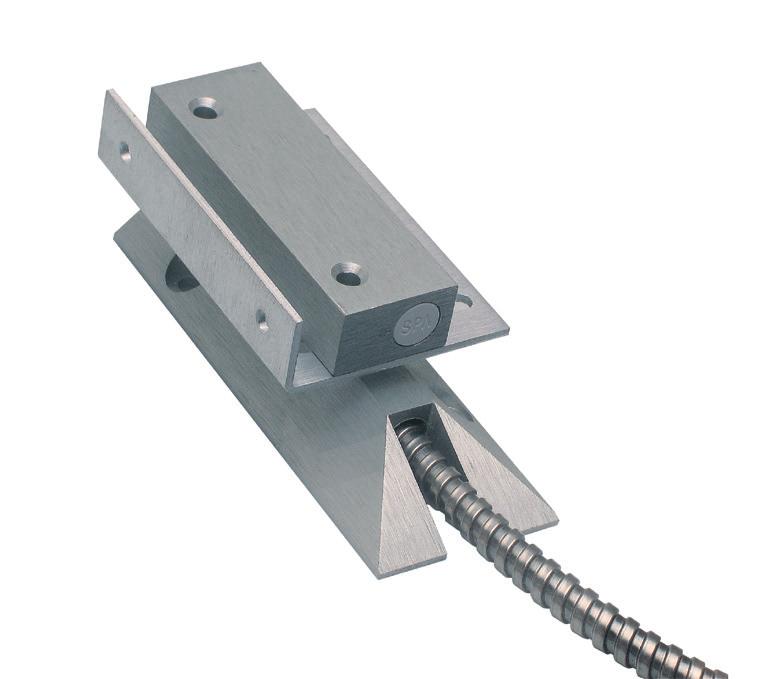

14 MAGNETICKÉ KONTAKTY ŘADY MC 200 Sestava magnetického kontaktu MC 240-S78 pro instalaci na kov 12 Sestava MC 240-S78 je vhodná do náročnějších prostředí, kde se vyžaduje vyšší odolnost a větší pracovní mezera magnetického kontaktu, např. při instalaci na železné dveře a brány. Sestava obsahuje magnetický kontakt MC 240-C s em, který je instalován v hliníkovém krytu MC V sestavě se dále nachází velmi silný magnet v hliníkovém krytu MC 200-8, který zajišťuje dostatečnou pracovní mezeru potřebnou pro tyto typy instalací. Sestava MC 240-S78 také obsahuje nerezovou armovanou hadici délky 1 m pro ochranu kabelu (MC T4). MC 240-S78 Povrchový EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-196, třída 1/2, F&P, FG Kabel Prac. mezera pro nemagnetické materiály (mm) 42 Prac. mezera pro magnetické materiály (mm) 34 Hliník Rozměry kontaktu (d x š x v) mm 74 x 30 x 30 Rozměry magnetu (d x š x v) mm 74 x 30 x 30 Magnetický kontakt, vratový,, 6 m kabel

15 MAGNETICKÉ KONTAKTY ŘADY MC 200 Magnetický kontakt MC 246 MC 246 je univerzální magnetický kontakt s přepínacím NC/NO kontaktem, určený pro závrtnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou vyrobeny ze slitiny hliníku ve formátu šroubu, což umožňuje snadnou instalaci do dřeva a plastu. S použitím širokého sortimentu příslušenství je možné tento kontakt instalovat jako zápustný, povrchový, na ocelové dveře, garážová vrata i na jiné kovové povrchy a jiné materiály. Kontakt je utěsněn speciálním epoxidem pro zajištění vodotěsnosti. Zápustný Přepínací NC/NO kontakt EN stupeň 2, třída IIIA, INCERT B , SBSC 9-197, třída 1/2, F&P Kabel Průměr montážního otvoru (mm) 9-10 Prac. mezera pro nemagnetické materiály (mm) 20 Prac. mezera pro magnetické materiály (mm) - Slitina hliníku Rozměry kontaktu (d x Ø) mm 37 x 11 Rozměry magnetu (d x Ø) mm 37 x 11 MC 246 MC MC MC 246-C Magnetický kontakt, zápustný, NC/NO kontakt, 2 m kabel Magnetický kontakt, zápustný, NC/NO kontakt, 6 m kabel Magnetický kontakt, zápustný, NC/NO kontakt, 10 m kabel Magnetický kontakt, zápustný, NC/NO, bez magnetu, 6 m kabel 13

16 MAGNETICKÉ KONTAKTY ŘADY MC 200 Magnetický kontakt MC 246-LSZH s bezhalogenovým kabelem MC 246-LSZH je univerzální magnetický kontakt s přepínacím NC/NO kontaktem a bezhalogenovým kabelem, určený pro závrtnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou vyrobeny ze slitiny hliníku ve formátu šroubu, což umožňuje snadnou instalaci do dřeva a plastu. S použitím širokého sortimentu příslušenství je možné tento kontakt instalovat jako zápustný, povrchový, na ocelové dveře, garážová vrata i na jiné kovové povrchy a jiné materiály. Kontakt je utěsněn speciálním epoxidem pro zajištění vodotěsnosti. Zápustný Přepínací NC/NO kontakt EN stupeň 2, třída IIIA, INCERT B , SBSC 9-197, třída 1/2, F&P Bezhalogenový kabel Průměr montážního otvoru (mm) 9-10 Prac. mezera pro nemagnetické materiály (mm) 20 Prac. mezera pro magnetické materiály (mm) - Slitina hliníku Rozměry kontaktu (d x Ø) mm 37 x 11 Rozměry magnetu (d x Ø) mm 37 x 11 MC LSZH MC LSZH Magnetický kontakt, zápustný, NC/NO kontakt, 6 m bezhalogenový kabel Magnetický kontakt, zápustný, NC/NO kontakt, 10 m bezhalogenový kabel 14

17 MAGNETICKÉ KONTAKTY ŘADY MC 200 Magnetický kontakt MC 247 MC 247 je univerzální magnetický kontakt se dvěma y, určený pro závrtnou montáž do dveří a oken. Jeho dva y ho předurčují do instalací, kde je zapotřebí jedním kontaktem monitorovat stav dveří/ oken dvěma systémy - např. poplachovým systémem PZTS a přístupovým systémem EKV. Dalším příkladem použití je časové spínání osvětlení přes modul RC 230 jedním z ů, zatímco druhý je připojen do poplachové ústředny systému PZTS nebo systému kontroly přístupu EKV. Kontakt i magnet jsou vyrobeny ze slitiny hliníku ve formátu šroubu, což umožňuje snadnou instalaci do dřeva a plastu. S použitím širokého sortimentu příslušenství je možné tento kontakt instalovat jako zápustný, povrchový, na ocelové dveře, garážová vrata i na jiné kovové povrchy a jiné materiály. MC 247 MC MC MC 247-C Zápustný 2 x EN stupeň 2, třída IIIA, INCERT B , SBSC 9-198, třída 1/2, F&P Kabel Průměr montážního otvoru (mm) 9-10 Prac. mezera pro nemagnetické materiály (mm) 23 Prac. mezera pro magnetické materiály (mm) - Slitina hliníku Rozměry kontaktu (d x Ø) mm 37 x 11 Rozměry magnetu (d x Ø) mm 37 x 11 Magnetický kontakt, zápustný, 2 x, 2 m kabel Magnetický kontakt, zápustný, 2 x, 6 m kabel Magnetický kontakt, zápustný, 2 x, 10 m kabel Magnetický kontakt, zápustný, 2 x NC, bez magnetu, 6 m kabel 15

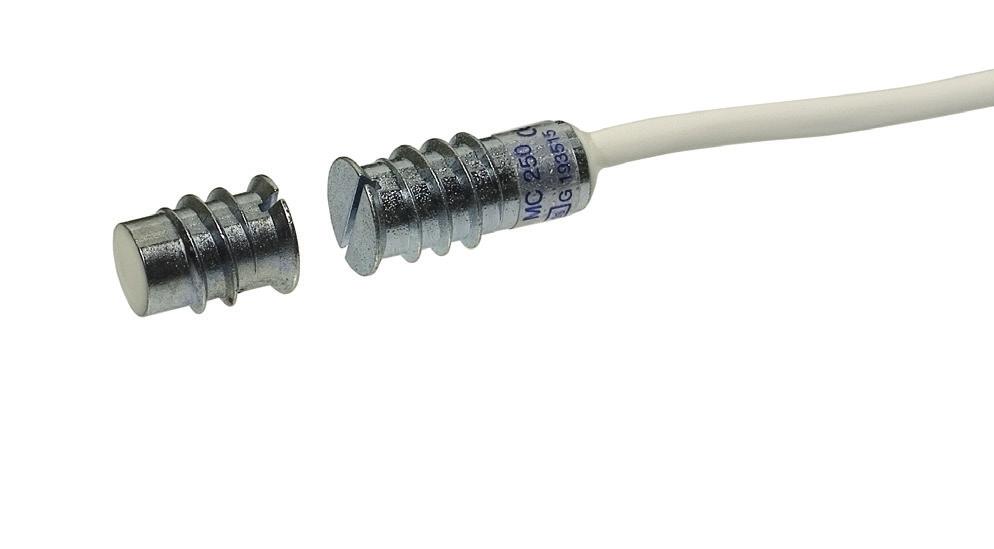

18 MAGNETICKÉ KONTAKTY ŘADY MC 200 Magnetický kontakt MC 250 MC 250 je velmi malý univerzální magnetický kontakt s em, určený pro závrtnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou vyrobeny ze slitiny hliníku ve formátu šroubu, což umožňuje snadnou instalaci do dřeva a plastu. S použitím širokého sortimentu příslušenství je možné tento kontakt instalovat do různých typů oken a dveří. Zápustný EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-199, třída 1/2, F&P, FG Kabel Průměr montážního otvoru (mm) 9-10 Typ magnetu Neodymium (NdFeB) Prac. mezera pro nemagnetické materiály (mm) 19 Prac. mezera pro magnetické materiály (mm) - Slitina hliníku Rozměry kontaktu (d x Ø) mm 23 x 11 Rozměry magnetu (d x Ø) mm 15 x 11 MC 250 MC MC MC 250-P1K MC 250-P2,2K Magnetický kontakt, zápustný,, 2 m kabel Magnetický kontakt, zápustný,, 6 m kabel Magnetický kontakt, zápustný,, 10 m kabel Magnetický kontakt, zápustný, paralelní rezistor 1k, 2 m kabel Magnetický kontakt, zápustný, paralelní rezistor 2k2, 2 m kabel 16

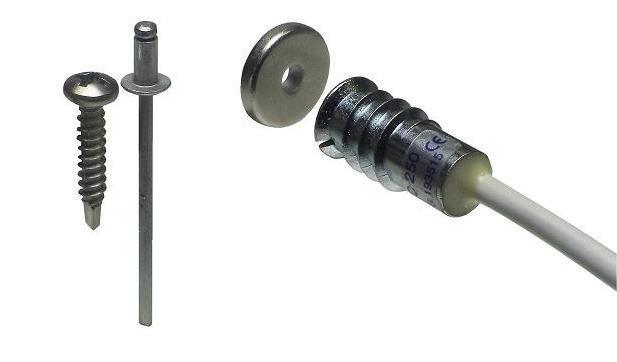

19 MAGNETICKÉ KONTAKTY ŘADY MC 200 Sestava magnetického kontaktu MC 250-M14 Sestava MC 250-M14 se skládá z kontaktu MC 250 a velmi silného magnetu tvaru mince M14. Kontakt je speciálně navržen pro instalaci na okna s roletami/žaluziemi. Magnetický kontakt je ideální pro instalaci ve stísněných prostorách. Magnet se připevňuje pomocí přiloženého šroubu nebo nýtu. MC 250-M14 Zápustný EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-199, třída 1/2, F&P, FG Kabel Průměr montážního otvoru (mm) 9-10 Typ magnetu Neodymium (NdFeB) Prac. mezera pro nemagnetické materiály (mm) 19 Prac. mezera pro magnetické materiály (mm) - Slitina hliníku Rozměry kontaktu (d x Ø) mm 23 x 11 Rozměry magnetu (d x Ø) mm 3 x 14 Magnetický kontakt, zápustný,, 2 m kabel 17

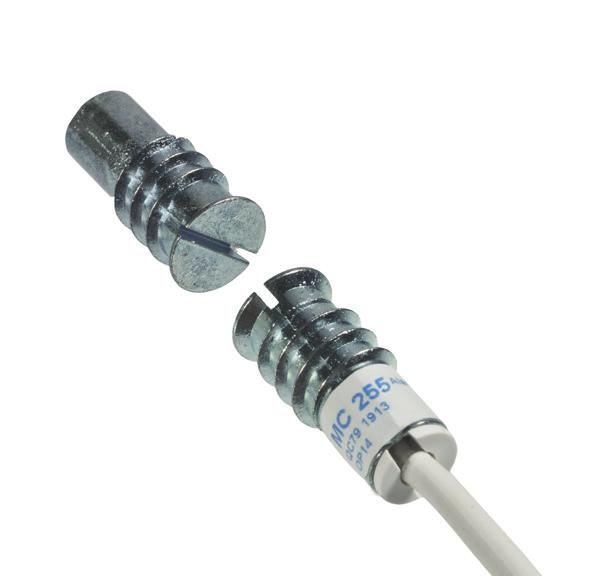

20 MAGNETICKÉ KONTAKTY ŘADY MC 200 Magnetický kontakt MC 255 s rotačním tělem kontaktu MC 255 je malý univerzální magnetický kontakt s em, určený pro závrtnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou vyrobeny ze slitiny hliníku ve formátu šroubu, což umožňuje snadnou instalaci do dřeva a plastu. Hlavní předností tohoto kontaktu je, že při zavrtávání do materiálu se otáčí jen hliníková část kontaktu. Přívodní kabel kontaktu není vystaven mechanickému točivému pnutí, což je velmi užitečné, hlavně při instalacích ve stísněných prostorách. S použitím širokého sortimentu příslušenství je možné tyto kontakty instalovat zápustným způsobem, na povrch, na kovové materiály i na jiné povrchy. Kontakt je utěsněn speciálním epoxidem pro zajištění vodotěsnosti. Zápustný EN stupeň 2, třída IIIA, VdS G třída B, SBSC , třída 1/2, F&P, FG Kabel Průměr montážního otvoru (mm) 9-10 Typ magnetu Neodymium (NdFeB) Prac. mezera pro nemagnetické materiály (mm) 20 Prac. mezera pro magnetické materiály (mm) - Slitina hliníku Rozměry kontaktu (d x Ø) mm 23 x 11 Rozměry magnetu (d x Ø) mm 22 x 11 MC 255 MC MC MC MC 255-P1K MC 255-P2,2K MC 255-P4,7K-6 MC 255-P5,6K-6 Magnetický kontakt rotační, zápustný,, 2 m kabel Magnetický kontakt rotační, zápustný,, 6 m kabel Magnetický kontakt rotační, zápustný,, 10 m kabel Magnetický kontakt rotační, zápustný,, 20 m kabel Magnetický kontakt rotační, zápustný, paralelní rezistor 1k, 2 m kabel Magnetický kontakt rotační, zápustný, paralelní rezistor 2k2, 2 m kabel Magnetický kontakt rotační, zápustný, paralelní rezistor 4k7, 6 m kabel Magnetický kontakt rotační, zápustný, paralelní rezistor 5k6, 6 m kabel 18

21 MAGNETICKÉ KONTAKTY ŘADY MC 200 Magnetický kontakt MC 255-LSZH s rotačním tělem kontaktu a bezhalogenovým kabelem MC 255-LSZH je malý univerzální magnetický kontakt s em a bezhalogenovým kabelem, určený pro závrtnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou vyrobeny ze slitiny hliníku ve formátu šroubu, což umožňuje snadnou instalaci do dřeva a plastu. Hlavní předností tohoto kontaktu je, že při zavrtávání do materiálu se otáčí jen hliníková část kontaktu. Přívodní kabel kontaktu není vystaven mechanickému točivému pnutí, což je velmi užitečné, hlavně při instalacích ve stísněných prostorách. S použitím širokého sortimentu příslušenství je možné tyto kontakty instalovat zápustným způsobem, na povrch, na kovové materiály i na jiné povrchy. Kontakt je utěsněn speciálním epoxidem pro zajištění vodotěsnosti. Zápustný EN stupeň 2, třída IIIA, VdS G třída B, SBSC , třída 1/2, F&P, FG Bezhalogenový kabel Průměr montážního otvoru (mm) 9-10 Typ magnetu Neodymium (NdFeB) Prac. mezera pro nemagnetické materiály (mm) 20 Prac. mezera pro magnetické materiály (mm) - Slitina hliníku Rozměry kontaktu (d x Ø) mm 23 x 11 Rozměry magnetu (d x Ø) mm 22 x 11 MC LSZH Magnetický kontakt rotační, zápustný,, 6 m bezhalogenový kabel Magnetický kontakt rotační, zápustný,, MC LSZH 10 m bezhalogenový kabel 19

22 Polarizovaný magnetický kontakt pro vysoká rizika MC 270 MC 270 je univerzální závrtný magnetický kontakt s em, určený pro vysoký stupeň zabezpečení. Uplatnění najde v poplachových i v přístupových systémech. Kontakt je speciálně navržen pro použití ve vysoce rizikových objektech, jako jsou např. banky, muzea, výstavy, značkové prodejny atd. Kontakt i magnet jsou vyrobeny ze slitiny hliníku ve formátu šroubu, což umožňuje snadnou instalaci do dřeva a plastu. S použitím širokého sortimentu příslušenství je možné tyto kontakty instalovat zápustným způsobem na povrch, na kovové materiály i na jiné povrchy. Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. MC 270 MC MC MAGNETICKÉ KONTAKTY ŘADY MC 200 Zápustný EN stupeň 3, třída IIIA, VdS G třída C, INCERT B , SBSC 9-205, třída 3/4, F&P, FG Kabel Průměr montážního otvoru (mm) 9-10 Prac. mezera pro nemagnetické materiály (mm) 20/2 Prac. mezera pro magnetické materiály (mm) - Slitina hliníku Rozměry kontaktu (d x Ø) mm 37 x 11 Rozměry magnetu (d x Ø) mm 15 x 11 Magnetický kontakt, polarizovaný, zápustný,, 2 m kabel Magnetický kontakt, polarizovaný, zápustný,, 6 m kabel Magnetický kontakt, polarizovaný, zápustný,, 10 m kabel 20

23 MAGNETICKÉ KONTAKTY ŘADY MC 200 Polarizovaný magnetický kontakt pro vysoká rizika MC 270-S45 Sestava MC 270-S45 je vhodná do náročnějších prostředí, kde se vyžaduje vyšší odolnost a větší pracovní mezera magnetického kontaktu, např. při instalaci na dveře a brány. Sestava obsahuje magnetický kontakt MC 270-C s em, který je instalován v hliníkovém krytu MC V sestavě se dále nachází velmi silný magnet v hliníkovém krytu MC 200-5, který zajišťuje dostatečnou pracovní mezeru potřebnou pro tyto typy instalací. Sestava MC 270-S45 také obsahuje nerezovou armovanou hadici délky 1 m pro ochranu kabelu (MC T4). Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. Povrchový EN stupeň 3, třída IIIA, VdS G třída C, INCERT B , SBSC 9-205, třída 3/4, F&P, FG Kabel Prac. mezera pro nemagnetické materiály (mm) 34/20 Prac. mezera pro magnetické materiály (mm) - Slitina hliníku Rozměry kontaktu (d x š x v) mm 74 x 25 x 15 Rozměry magnetu (d x š x v) mm 74 x 25 x 15 MC 270-S45 Magnetický kontakt, polarizovaný, povrchový,, 6 m kabel 21

24 MAGNETICKÉ KONTAKTY ŘADY MC 200 Polarizovaný magnetický kontakt pro vysoká rizika MC 270-S48 22 Sestava MC 270-S48 je vhodná do náročnějších prostředí, kde se vyžaduje vyšší odolnost a větší pracovní mezera magnetického kontaktu, např. při instalaci na garážové dveře, průmyslová vrata atd. Sestava obsahuje magnetický kontakt MC 270-C s em, který je instalován v hliníkovém krytu MC V sestavě se dále nachází velmi silný magnet v hliníkovém krytu MC 200-8, který zajišťuje dostatečnou pracovní mezeru potřebnou pro tyto typy instalací. Sestava MC 270-S48 také obsahuje nerezovou armovanou hadici délky 1 m pro ochranu kabelu (MC T4). Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. Povrchový EN stupeň 3, třída IIIA, VdS G třída C, INCERT B , SBSC 9-205, třída 3/4, F&P, FG Kabel Prac. mezera pro nemagnetické materiály (mm) 33/20 Prac. mezera pro magnetické materiály (mm) 27/15 (s použitím úhelníků MC L nebo MC Z) Slitina hliníku Rozměry kontaktu (d x š x v) mm 74 x 25 x 15 Rozměry magnetu (d x š x v) mm 74 x 30 x 30 MC 270-S48 Magnetický kontakt, polarizovaný, povrchový,, 6 m kabel

25 MAGNETICKÉ KONTAKTY ŘADY MC 200 Polarizovaný magnetický kontakt pro vysoká rizika MC 270-S56 Sestava MC 270-S56 je vhodná do náročnějších prostředí, kde se vyžaduje vyšší odolnost a větší pracovní mezera magnetického kontaktu, např. při instalaci na garážové dveře, průmyslová vrata atd. Sestava obsahuje magnetický kontakt MC 270-C s em, který je instalován v hliníkovém krytu MC V sestavě se dále nachází velmi silný magnet v hliníkovém krytu MC 200-5, který zajišťuje dostatečnou pracovní mezeru potřebnou pro tyto typy instalací. Část kontaktu instalována na podlaze odolá nájezdu vozidla. Magnet je dodáván spolu s úhelníkem tvaru L (obj. kód MC L), který umožňuje přesné nastavení polohy magnetu na pohyblivé části dveří/brány. Sestava MC 270-S56 také obsahuje nerezovou armovanou hadici délky 1 m pro ochranu kabelu (MC T4). Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. Povrchový EN stupeň 3, třída IIIA, VdS G třída C, INCERT B , SBSC 9-205, třída 3/4, F&P, FG Kabel Prac. mezera pro nemagnetické materiály (mm) 36/20 Prac. mezera pro magnetické materiály (mm) 30/17 Slitina hliníku Rozměry kontaktu (d x š x v) mm 104 x 40 x 15 Rozměry magnetu (d x š x v) mm 74 x 25 x 15 MC 270-S56 Magnetický kontakt, polarizovaný, montáž na podlahu,, 6 m kabel 23

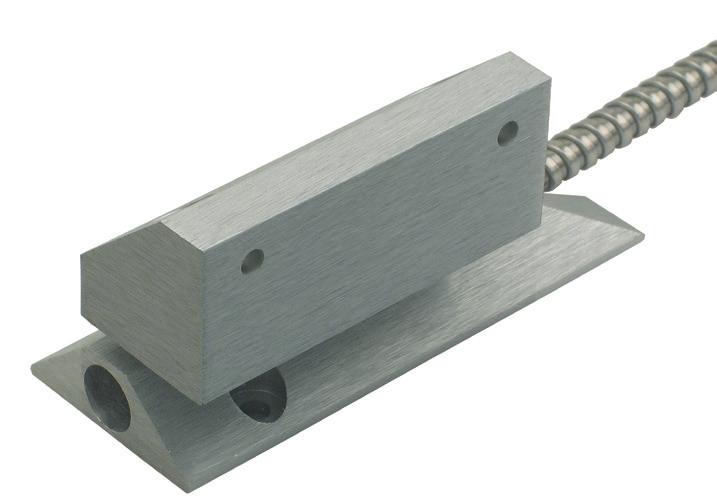

26 MAGNETICKÉ KONTAKTY ŘADY MC 200 Polarizovaný magnetický kontakt pro vysoká rizika MC 270-S68 24 Sestava MC 270-S68 je vhodná do náročnějších prostředí, kde se vyžaduje vyšší odolnost a větší pracovní mezera magnetického kontaktu, např. při instalaci na garážové dveře, průmyslová vrata křídlová nebo rolovací atd. Sestava obsahuje magnetický kontakt MC 270-C s em, který je instalován v hliníkovém krytu MC V sestavě se dále nachází velmi silný magnet v hliníkovém krytu MC 200-8, který zajišťuje dostatečnou pracovní mezeru potřebnou pro tyto typy instalací. Část kontaktu instalována na podlaze odolá nájezdu vozidla. Sestava MC 270-S68 také obsahuje nerezovou armovanou hadici délky 1 m pro ochranu kabelu (MC T4). Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. MC 270-S68 Povrchový EN stupeň 3, třída IIIA, VdS G třída C, INCERT B , SBSC 9-205, třída 3/4, F&P, FG Kabel Prac. mezera pro nemagnetické materiály (mm) 36/20 Prac. mezera pro magnetické materiály (mm) 30/17 Slitina hliníku Rozměry kontaktu (d x š x v) mm 104 x 40 x 15 Rozměry magnetu (d x š x v) mm 74 x 30 x 30 Magnetický kontakt, polarizovaný, montáž na podlahu,, 6 m kabel

27 MAGNETICKÉ KONTAKTY ŘADY MC 200 Polarizovaný magnetický kontakt pro vysoká rizika MC 270-S78 Sestava MC 270-S78 je vhodná do náročnějších prostředí, kde se vyžaduje vyšší odolnost a větší pracovní mezera magnetického kontaktu, např. při instalaci ocelové průmyslová vrata atd. Sestava obsahuje magnetický kontakt MC 270-C s em, který je instalován v hliníkovém krytu MC V sestavě se dále nachází velmi silný magnet v hliníkovém krytu MC 200-8, který zajišťuje dostatečnou pracovní mezeru potřebnou pro tyto typy instalací. Sestava MC 270-S78 také obsahuje nerezovou armovanou hadici délky 1 m pro ochranu kabelu (MC T4). Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. Povrchový EN stupeň 3, třída IIIA, VdS G třída C, INCERT B , SBSC 9-205, třída 3/4 F&P, FG Kabel Prac. mezera pro nemagnetické materiály (mm) 34/20 Prac. mezera pro magnetické materiály (mm) 25/17 Slitina hliníku Rozměry kontaktu (d x š x v) mm 74 x 30 x 30 Rozměry magnetu (d x š x v) mm 74 x 30 x 30 MC 270-S78 Magnetický kontakt, polarizovaný, povrchový,, 6 m kabel 25

28 MAGNETICKÉ KONTAKTY ŘADY MC 200 Polarizovaný magnetický kontakt pro vysoká rizika MC 272 MC 272 je univerzální závrtný magnetický kontakt s přepínacím NC/NO kontaktem, určený pro vysoký stupeň zabezpečení. Uplatnění najde v poplachových i v přístupových systémech. Kontakt je speciálně navržen pro použití ve vysoce rizikových objektech, jako jsou např. banky, muzea, výstavy, značkové prodejny atd. Kontakt i magnet jsou vyrobeny ze slitiny hliníku ve formátu šroubu, což umožňuje snadnou instalaci do dřeva a plastu. S použitím širokého sortimentu příslušenství je možné tyto kontakty instalovat zápustným způsobem, na povrch, na kovové materiály i na jiné povrchy. Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. Zápustný Přepínací NC/NO kontakt SBSC 9-205, třída 3/4 Kabel Průměr montážního otvoru (mm) 9-10 Prac. mezera pro nemagnetické materiály (mm) 20/2 Prac. mezera pro magnetické materiály (mm) - Slitina hliníku Rozměry kontaktu (d x Ø) mm 37 x 11 Rozměry magnetu (d x Ø) mm 37 x 11 MC 272 MC MC Magnetický kontakt, polarizovaný, zápustný, NC/NO kontakt, 2 m kabel Magnetický kontakt, polarizovaný, zápustný, NC/NO kontakt, 6 m kabel Magnetický kontakt, polarizovaný, zápustný, NC/NO kontakt, 10 m kabel 26

29 MAGNETICKÉ KONTAKTY ŘADY MC 200 Polarizovaný magnetický kontakt s rotačním tělem kontaktu MC 275 MC 275 je univerzální polarizovaný magnetický kontakt s em pro aplikace s vysokým rizikem, určený pro závrtnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt je speciálně navržen pro použití ve vysoce rizikových objektech, jako jsou např. banky, muzea, výstavy, značkové prodejny atd. Kontakt i magnet jsou vyrobeny ze slitiny hliníku ve formátu šroubu, což umožňuje snadnou instalaci do dřeva a plastu. Hlavní předností tohoto kontaktu je, že při zavrtávání do materiálu se otáčí jen hliníková část kontaktu. Přívodní kabel kontaktu není vystaven mechanickému točivému pnutí, což je velmi užitečné, hlavně při instalacích ve stísněných prostorách. S použitím širokého sortimentu příslušenství je možné tyto kontakty instalovat zápustným způsobem, na povrch, na kovové materiály i na jiné povrchy. Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. MC 275 MC MC Zápustný EN stupeň 2, třída IIIA, VdS G třída C, SBSC , třída 3/4, F&P, FG Kabel Průměr montážního otvoru (mm) 9-10 Typ magnetu Neodymium (NdFeB) Prac. mezera pro nemagnetické materiály (mm) 15/5 Prac. mezera pro magnetické materiály (mm) - Slitina hliníku Rozměry kontaktu (d x Ø) mm 36 x 11 Rozměry magnetu (d x Ø) mm 15 x 11 Magnetický kontakt rotační, polarizovaný, zápustný,, 2 m kabel Magnetický kontakt rotační, polarizovaný, zápustný,, 6 m kabel Magnetický kontakt rotační, polarizovaný, zápustný,, 10 m kabel 27

30 MAGNETICKÉ KONTAKTY ŘADY MC 300 Magnetický kontakt MC 340 MC 340 je univerzální magnetický kontakt s em, určený pro zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67), což umožňuje snadnou instalaci do dřeva bez nutnosti dalšího příslušenství. S použitím širokého sortimentu příslušenství je možné tento kontakt instalovat jako zápustný, povrchový, na kovové povrchy a jiné materiály. MC 340 MC MC MC 340-C Zápustný EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-200, třída 1/2, F&P, FG Kabel Průměr montážního otvoru (mm) 8 Prac. mezera pro nemagnetické materiály (mm) 21 Prac. mezera pro magnetické materiály (mm) - Plast ABS, bílá Rozměry kontaktu (d x Ø) mm 26 x 9 Rozměry magnetu (d x Ø) mm 26 x 9 Magnetický kontakt, zápustný,, 2 m kabel Magnetický kontakt, zápustný,, 5 m kabel Magnetický kontakt, zápustný,, 10 m kabel Magnetický kontakt, zápustný, NC, bez magnetu, 5 m kabel 28

31 MAGNETICKÉ KONTAKTY ŘADY MC 300 Magnetický kontakt MC 340S MC 340S je univerzální magnetický kontakt s em a velmi malým magnetem, určený pro zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67), což umožňuje snadnou instalaci do dřeva bez nutnosti dalšího příslušenství. MC 340S MC 340S-5 MC 340S-10 Zápustný EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-200, třída 1/2, F&P, FG Kabel Průměr montážního otvoru (mm) 8 Typ magnetu Neodymium (NdFeB) Prac. mezera pro nemagnetické materiály (mm) 18 Prac. mezera pro magnetické materiály (mm) - Plast ABS, bílá Rozměry kontaktu (d x Ø) mm 26 x 9 Rozměry magnetu (d x Ø) mm 14 x 9 Magnetický kontakt, zápustný,, 2 m kabel Magnetický kontakt, zápustný,, 5 m kabel Magnetický kontakt, zápustný,, 10 m kabel 29

32 MAGNETICKÉ KONTAKTY ŘADY MC 300 Magnetický kontakt MC 340-S1 MC 340-S1 je univerzální magnetický kontakt s em, určený pro zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt se dodává jako sestava magnetického kontaktu MC 340 a malých plastových objímek MC 300-S1, což umožňuje zápustnou instalaci do nemagnetických rámů dveří a oken. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67). MC 340-S1 MC 340-S1-5 MC 340-S1-10 Zápustný EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-200, třída 1/2, F&P, FG Kabel Průměr montážního otvoru (mm) 10 Prac. mezera pro nemagnetické materiály (mm) 21 Prac. mezera pro magnetické materiály (mm) - Plast ABS, bílá Rozměry kontaktu (d x š x v) mm 27 x 12 x 26 Rozměry magnetu (d x š x v) mm 27 x 12 x 26 Magnetický kontakt, zápustný,, 2 m kabel Magnetický kontakt, zápustný,, 5 m kabel Magnetický kontakt, zápustný,, 10 m kabel 30

33 MAGNETICKÉ KONTAKTY ŘADY MC 300 Magnetický kontakt MC 340-S3 MC 340-S3 je univerzální magnetický kontakt s em, určený pro povrchovou nebo zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt se dodává jako sestava magnetického kontaktu MC 340 a plastového krytu MC 300-S3 pro povrchovou montáž. V tomto případě se kontakt i magnet vloží do příslušných částí tohoto plastového krytu. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67). MC 340-S3 MC 340-S3-5 MC 340-S3-10 Zápustný/Povrchový EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-200, třída 1/2, F&P, FG Kabel Průměr montážního otvoru (mm) 8 Prac. mezera pro nemagnetické materiály (mm) 17 Prac. mezera pro magnetické materiály (mm) 12 (s jednou podložkou) Plast ABS, bílá Rozměry povrchového kontaktu (d x š x v) mm 55 x 14 x 13 Rozměry povrchového magnetu (d x š x v) mm 55 x 14 x 13 Rozměry zápustného kontaktu (d x Ø) mm 26 x 9 Rozměry zápustného magnetu (d x Ø) mm 26 x 9 Magnetický kontakt, zápustný/povrchový,, 2 m kabel Magnetický kontakt, zápustný/povrchový,, 5 m kabel Magnetický kontakt, zápustný/povrchový,, 10 m kabel 31

34 Magnetický kontakt pro ocelové dveře MC 340-S12 MAGNETICKÉ KONTAKTY ŘADY MC 300 MC 340-S12 je univerzální magnetický kontakt s em, určený pro zápustnou montáž do ocelových dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt se dodává jako sestava magnetického kontaktu MC 340 a plastových objímek MC 300-S12 spolu se silným magnetem, který zaručuje funkčnost kontaktu v ocelových dveřích/oknech, nebo všude tam, kde se vyžaduje větší pracovní mezera. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67). Zápustný EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-200, třída 1/2, F&P, FG Kabel Průměr montážního otvoru (mm) 19 Prac. mezera pro nemagnetické materiály (mm) 35 Prac. mezera pro magnetické materiály (mm) 22 Plast ABS, bílá Rozměry povrchového kontaktu (d x š x v) mm 35 x 22 x 26 Rozměry povrchového magnetu (d x š x v) mm 35 x 22 x 12 MC 340-S12 Magnetický kontakt, zápustný, pro ocelové dveře,, 2 m kabel MC 340-S12-5 Magnetický kontakt, zápustný, pro ocelové dveře,, 5 m kabel MC 340-S12-10 Magnetický kontakt, zápustný, pro ocelové dveře,, 10 m kabel 32

35 MAGNETICKÉ KONTAKTY ŘADY MC 300 Magnetický kontakt pro ocelové dveře MC 340-S32 MC 340-S32 je univerzální magnetický kontakt s em, určený pro zápustnou montáž do ocelových dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt se dodává jako sestava magnetického kontaktu MC 340 a zacvakávacích plastových objímek MC 300-S32 spolu se silným magnetem, který zaručuje funkčnost kontaktu v ocelových dveřích/oknech, nebo všude tam, kde se vyžaduje větší pracovní mezera. Tloušťka materiálu, do kterého se objímky kontaktu a magnetu nacvaknou, by měla být 1 mm nebo 1.5 mm. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67). Zápustný EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-200, třída 1/2, F&P, FG Kabel Průměr montážního otvoru (mm) 19 Prac. mezera pro nemagnetické materiály (mm) 35 Prac. mezera pro magnetické materiály (mm) 22 Plast ABS, bílá Rozměry povrchového kontaktu (d x Ø) mm 26 x 23 Rozměry povrchového magnetu (d x Ø) mm 20 x 23 MC 340-S32 Magnetický kontakt, zápustný, pro ocelové dveře,, 2 m kabel MC 340-S32-5 Magnetický kontakt, zápustný, pro ocelové dveře,, 5 m kabel MC 340-S32-10 Magnetický kontakt, zápustný, pro ocelové dveře,, 10 m kabel 33

36 MAGNETICKÉ KONTAKTY ŘADY MC 300 Magnetický kontakt MC 346 MC 346 je univerzální magnetický kontakt s přepínacím NC/NO kontaktem, určený pro zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67), což umožňuje snadnou instalaci do dřeva bez nutnosti dalšího příslušenství. S použitím širokého sortimentu příslušenství je možné tento kontakt instalovat jako zápustný, povrchový, na kovové povrchy a jiné materiály. Zápustný Přepínací NC/NO kontakt EN stupeň 2, třída IIIA, INCERT B , SBSC 9-203, třída 1/2 Kabel Průměr montážního otvoru (mm) 8 Prac. mezera pro nemagnetické materiály (mm) 13 Prac. mezera pro magnetické materiály (mm) - Plast ABS, bílá Rozměry kontaktu (d x Ø) mm 26 x 9 Rozměry magnetu (d x Ø) mm 26 x 9 MC 346 Magnetický kontakt, zápustný, NC/NO kontakt, 2 m kabel MC Magnetický kontakt, zápustný, NC/NO kontakt, 5 m kabel MC Magnetický kontakt, zápustný, NC/NO kontakt, 10 m kabel MC 346-C Magnetický kontakt, zápustný, NC/NO kontakt, bez magnetu, 5 m kabel 34

37 MAGNETICKÉ KONTAKTY ŘADY MC 300 Magnetický kontakt MC 347 MC 347 je univerzální magnetický kontakt se dvěma y, určený pro zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67), což umožňuje snadnou instalaci do dřeva bez nutnosti dalšího příslušenství. S použitím širokého sortimentu příslušenství je možné tento kontakt instalovat jako zápustný, povrchový, na kovové povrchy a jiné materiály. MC 347 MC MC MC 347-C Zápustný 2 x EN stupeň 2, třída IIIA, SBSC 9-204, třída 1/2 Kabel Průměr montážního otvoru (mm) 8 Prac. mezera pro nemagnetické materiály (mm) 18 Prac. mezera pro magnetické materiály (mm) - Plast ABS, bílá Rozměry kontaktu (d x Ø) mm 36 x 9 Rozměry magnetu (d x Ø) mm 26 x 9 Magnetický kontakt, zápustný, 2 x, 2 m kabel Magnetický kontakt, zápustný, 2 x, 5 m kabel Magnetický kontakt, zápustný, 2 x, 10 m kabel Magnetický kontakt, zápustný, 2 x, bez magnetu, 5 m kabel 35

38 MAGNETICKÉ KONTAKTY ŘADY MC 300 Polarizovaný magnetický kontakt pro vysoká rizika MC 370 MC 370 je univerzální zápustný magnetický kontakt s em, určený pro vysoký stupeň zabezpečení. Uplatnění najde v poplachových i v přístupových systémech. Kontakt je speciálně navržen pro použití ve vysoce rizikových objektech, jako jsou např. banky, muzea, výstavy, značkové prodejny atd. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67), což umožňuje snadnou instalaci do dřeva bez nutnosti dalšího příslušenství. Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. MC 370 MC MC Zápustný EN stupeň 3, třída IIIA, VdS G třída C, INCERT B , SBSC 9-207, třída 3/4, F&P, FG Kabel Průměr montážního otvoru (mm) 8 Prac. mezera pro nemagnetické materiály (mm) 16/5 Prac. mezera pro magnetické materiály (mm) - Plast ABS, bílá Rozměry kontaktu (d x Ø) mm 36 x 9 Rozměry magnetu (d x Ø) mm 14 x 9 Magnetický kontakt, polarizovaný, zápustný,, 2 m kabel Magnetický kontakt, polarizovaný, zápustný,, 5 m kabel Magnetický kontakt, polarizovaný, zápustný,, 10 m kabel 36

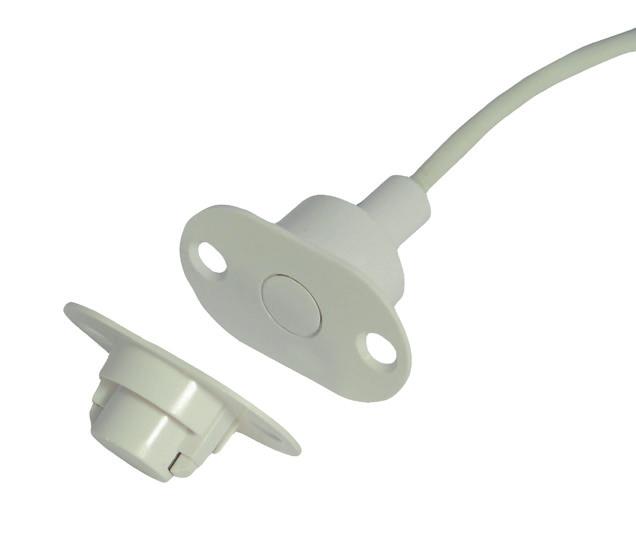

39 MAGNETICKÉ KONTAKTY ŘADY MC 300 Polarizovaný magnetický kontakt pro vysoká rizika MC 370-S1 MC 370-S1 je polarizovaný zápustný magnetický kontakt s em, určený pro vysoký stupeň zabezpečení. Uplatnění najde v poplachových i v přístupových systémech. Kontakt je speciálně navržen pro použití ve vysoce rizikových objektech, jako jsou např. banky, muzea, výstavy, značkové prodejny atd. Kontakt se dodává jako sestava magnetického kontaktu MC 370 a malých plastových objímek MC 300-S1, což umožňuje zápustnou instalaci do nemagnetických rámů dveří a oken. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67), což umožňuje snadnou instalaci do dřeva bez nutnosti dalšího příslušenství. Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. MC 370-S1 MC 370-S1-5 MC 370-S1-10 Zápustný EN stupeň 3, třída IIIA, VdS G třída C, INCERT B , SBSC 9-207, třída 3/4, F&P, FG Kabel Průměr montážního otvoru (mm) 10 Prac. mezera pro nemagnetické materiály (mm) 16/5 Prac. mezera pro magnetické materiály (mm) - Plast ABS, bílá Rozměry kontaktu (d x š x v) mm 27 x 12 x 36 Rozměry magnetu (d x š x v) mm 14 x 12 x 9 Magnetický kontakt, polarizovaný, zápustný,, 2 m kabel Magnetický kontakt, polarizovaný, zápustný,, 5 m kabel Magnetický kontakt, polarizovaný, zápustný,, 10 m kabel 37

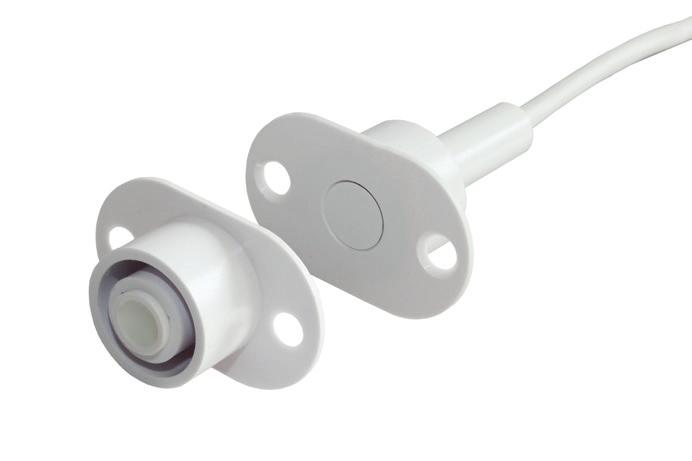

40 MAGNETICKÉ KONTAKTY ŘADY MC 300 Polarizovaný magnetický kontakt pro vysoká rizika MC 370-S11 MC 370-S11 je polarizovaný zápustný magnetický kontakt s em, určený pro vysoký stupeň zabezpečení. Uplatnění najde v poplachových i v přístupových systémech. Kontakt je speciálně navržen pro použití ve vysoce rizikových objektech, jako jsou např. banky, muzea, výstavy, značkové prodejny atd. Kontakt se dodává jako sestava magnetického kontaktu MC 370 a plastových objímek MC 300-S11, což umožňuje zápustnou instalaci do nemagnetických rámů dveří a oken. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67), což umožňuje snadnou instalaci do dřeva bez nutnosti dalšího příslušenství. Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. MC 370-S11 MC 370-S11-5 MC 370-S11-10 Zápustný EN stupeň 3, třída IIIA, VdS G třída C, INCERT B , SBSC 9-207, třída 3/4, F&P, FG Kabel Průměr montážního otvoru (mm) 19 Prac. mezera pro nemagnetické materiály (mm) 16/5 Prac. mezera pro magnetické materiály (mm) 16/0 Plast ABS, bílá Rozměry kontaktu (d x š x v) mm 35 x 22 x 36 Rozměry magnetu (d x š x v) mm 35 x 22 x 12 Magnetický kontakt, polarizovaný, zápustný,, 2 m kabel Magnetický kontakt, polarizovaný, zápustný,, 5 m kabel Magnetický kontakt, polarizovaný, zápustný,, 10 m kabel 38

41 MAGNETICKÉ KONTAKTY ŘADY MC 300 Polarizovaný magnetický kontakt pro ocelové dveře a vysoká rizika MC 370-S12 MC 370-S12 je polarizovaný zápustný magnetický kontakt s em, určený pro vysoký stupeň zabezpečení. Uplatnění najde v poplachových i v přístupových systémech. Kontakt je speciálně navržen pro použití ve vysoce rizikových objektech, jako jsou např. banky, muzea, výstavy, značkové prodejny atd. Kontakt se dodává jako sestava magnetického kontaktu MC 370 a plastových objímek MC 300-S12, spolu se silným magnetem, který zaručuje funkčnost kontaktu v ocelových dveřích/oknech, nebo všude tam, kde se vyžaduje větší pracovní mezera. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67), což umožňuje snadnou instalaci bez nutnosti dalšího příslušenství. Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. MC 370-S12 MC 370-S12-5 MC 370-S12-10 Zápustný EN stupeň 3, třída IIIA, VdS G třída C, INCERT B , SBSC 9-207, třída 3/4, F&P, FG Kabel Průměr montážního otvoru (mm) 19 Prac. mezera pro nemagnetické materiály (mm) 30/9 Prac. mezera pro magnetické materiály (mm) 24/10 Plast ABS, bílá Rozměry kontaktu (d x š x v) mm 35 x 22 x 36 Rozměry magnetu (d x š x v) mm 35 x 22 x 12 Magnetický kontakt, polarizovaný, zápustný,, 2 m kabel Magnetický kontakt, polarizovaný, zápustný,, 5 m kabel Magnetický kontakt, polarizovaný, zápustný,, 10 m kabel 39

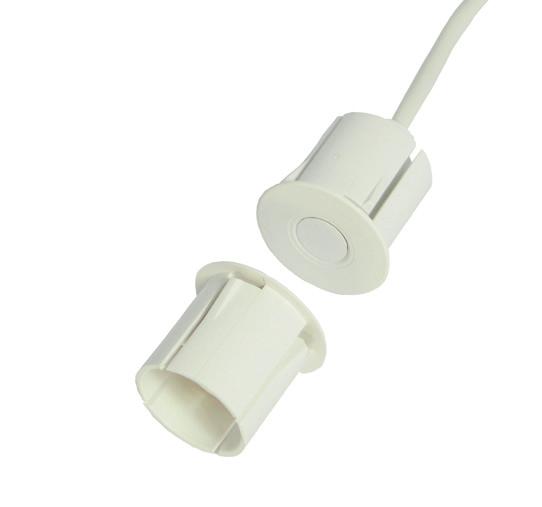

42 MAGNETICKÉ KONTAKTY ŘADY MC 300 Polarizovaný magnetický kontakt pro vysoká rizika MC 370-S31 40 MC 370-S31 je polarizovaný zápustný magnetický kontakt s em, určený pro vysoký stupeň zabezpečení. Uplatnění najde v poplachových i v přístupových systémech. Kontakt je speciálně navržen pro použití ve vysoce rizikových objektech, jako jsou např. banky, muzea, výstavy, značkové prodejny atd. Kontakt se dodává jako sestava magnetického kontaktu MC 370 a zacvakávacích plastových objímek MC 300-S31, které zaručují funkčnost magnetického kontaktu v rámech dveří/oken. Tloušťka materiálu, do kterého se objímky kontaktu a magnetu nacvaknou, by měla být 1 mm nebo 1.5 mm. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67), což umožňuje snadnou instalaci bez nutnosti dalšího příslušenství. Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. MC 370-S31 MC 370-S31-5 MC 370-S31-10 Zápustný EN stupeň 3, třída IIIA, VdS G třída C, INCERT B , SBSC 9-207, třída 3/4, F&P, FG Kabel Průměr montážního otvoru (mm) 19 Prac. mezera pro nemagnetické materiály (mm) 20/2 Prac. mezera pro magnetické materiály (mm) 14/0 Plast ABS, bílá Rozměry kontaktu (d x Ø) mm 36 x 23 Rozměry magnetu (d x Ø) mm 26 x 23 Magnetický kontakt, polarizovaný, zápustný,, 2 m kabel Magnetický kontakt, polarizovaný, zápustný,, 5 m kabel Magnetický kontakt, polarizovaný, zápustný,, 10 m kabel

43 MAGNETICKÉ KONTAKTY ŘADY MC 300 Polarizovaný magnetický kontakt pro ocelové dveře a vysoká rizika MC 370-S32 MC 370-S32 je polarizovaný zápustný magnetický kontakt s em, určený pro vysoký stupeň zabezpečení. Uplatnění najde v poplachových i v přístupových systémech. Kontakt je speciálně navržen pro použití ve vysoce rizikových objektech, jako jsou např. banky, muzea, výstavy, značkové prodejny atd. Kontakt se dodává jako sestava magnetického kontaktu MC 370 a zacvakávacích plastových objímek MC 300-S32, spolu se silným magnetem, který zaručuje funkčnost kontaktu v ocelových dveřích/oknech, nebo všude tam, kde se vyžaduje větší pracovní mezera. Tloušťka materiálu, do kterého se objímky kontaktu a magnetu nacvaknout, by měla být 1 mm nebo 1.5 mm. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67), což umožňuje snadnou instalaci bez nutnosti dalšího příslušenství. Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. Zápustný EN stupeň 3, třída IIIA, VdS G třída C, INCERT B , SBSC 9-207, třída 3/4, F&P, FG Kabel Průměr montážního otvoru (mm) 19 Prac. mezera pro nemagnetické materiály (mm) 30/9 Prac. mezera pro magnetické materiály (mm) 20/8 Plast ABS, bílá Rozměry kontaktu (d x Ø) mm 36 x 23 Rozměry magnetu (d x Ø) mm 20 x 23 MC 370-S32 Magnetický kontakt, polarizovaný, zápustný, pro ocelové dveře,, 2 m kabel MC 370-S32-5 Magnetický kontakt, polarizovaný, zápustný, pro ocelové dveře,, 5 m kabel MC 370-S32-10 Magnetický kontakt, polarizovaný, zápustný, pro ocelové dveře,, 10 m kabel 41

44 MAGNETICKÉ KONTAKTY ŘADY MC 300 Polarizovaný magnetický kontakt pro vysoká rizika MC 372 MC 372 je polarizovaný magnetický kontakt s přepínacím NC/NO kontaktem, určený pro zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt je speciálně navržen pro použití ve vysoce rizikových objektech, jako jsou např. banky, muzea, výstavy, značkové prodejny atd. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67), což umožňuje snadnou instalaci do dřeva bez nutnosti dalšího příslušenství. Kontakt a magnet tvoří pár. Pro zajištění nejvyšší bezpečnosti se nedoporučuje vyměňovat kontakt nebo magnet za jiné typy. Zápustný Přepínací NC/NO kontakt SBSC 9-208, třída 1/2 Kabel Průměr montážního otvoru (mm) 8 Prac. mezera pro nemagnetické materiály (mm) 20/2 Prac. mezera pro magnetické materiály (mm) - Plast ABS, bílá Rozměry kontaktu (d x Ø) mm 36 x 9 Rozměry magnetu (d x Ø) mm 26 x 9 MC 372 MC MC Magnetický kontakt, polarizovaný, zápustný, NC/NO kontakt, 2 m kabel Magnetický kontakt, polarizovaný, zápustný, NC/NO kontakt, 5 m kabel Magnetický kontakt, polarizovaný, zápustný, NC/NO kontakt, 10 m kabel 42

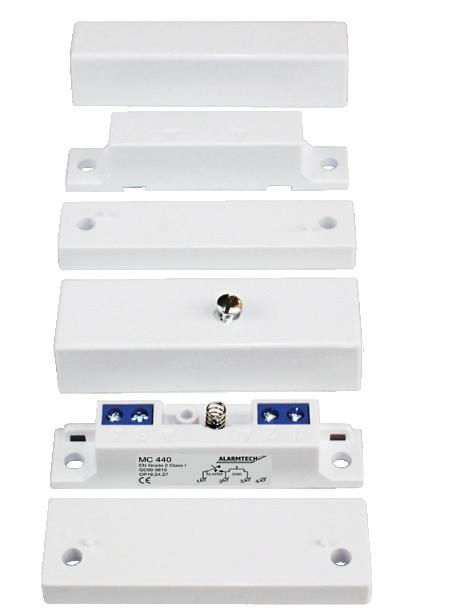

45 MAGNETICKÉ KONTAKTY ŘADY MC 400 Magnetický kontakt MC 440 ALARM SAB MC 440 je magnetický kontakt s em a svorkovnicí se 4 svorkami, určený pro povrchovou montáž na okna a dveře. Uplatnění najde v poplachových i v přístupových systémech. Je vybaven sabotážním kontaktem, který detekuje otevření krytu. Velká pracovní mezera umožňuje instalovat tento magnetický kontakt na různé druhy podkladů, jako jsou dřevo, plast, hliník a ocel. Přiložené plastové podložky slouží pro instalaci na ocelový podklad. Kontakt je možné doplnit příslušenstvím, jako např. úhelníky, extra silný magnet, dodatečné podložky atd. MC 440 MC 440-B MC 440-BL MC MC Povrchový EN stupeň 2, třída II, INCERT B , SBSC 9-210, třída 1/2, F&P, FG Svorkovnice Prac. mezera pro nemagnetické materiály (mm) 37 Prac. mezera pro magnetické materiály (mm) 24 Plast ABS, bílá Stupeň krytí IP 43 Rozměry kontaktu (d x š x v) mm 65 x 20 x 15 Rozměry magnetu (d x š x v) mm 65 x 15 x 14.5 Magnetický kontakt, povrchový,, svorkovnice Magnetický kontakt, povrchový,, svorkovnice, hnědý Magnetický kontakt, povrchový,, svorkovnice, černý Plastová podložka pro montáž na kov, pro kontakt Plastová podložka pro montáž na kov, pro magnet 43

46 44 Magnetický kontakt MC 440 s vestavěnými rezistory Jeden kontakt na smyčce Několik kontaktů na smyčce MC 440 je magnetický kontakt se dvěma vestavěnými vyvažovacími (EOL) rezistory a svorkovnicí se 4 svorkami, určený pro povrchovou montáž na okna a dveře. Kontakt je možné zapojit s jedním nebo oběma rezistory (viz schéma zapojení). Uplatnění najde v poplachových i v přístupových systémech. Je vybaven sabotážním kontaktem, který detekuje otevření krytu. Velká pracovní mezera umožňuje instalovat tento magnetický kontakt na různé druhy podkladů, jako jsou dřevo, plast, hliník a ocel. Přiložené plastové podložky slouží pro instalaci na ocelový podklad. Kontakt je možné doplnit příslušenstvím, jako např. úhelníky, extra silný magnet, dodatečné podložky atd. MAGNETICKÉ KONTAKTY ŘADY MC 400 Povrchový s rezistory EN stupeň 2, třída II, INCERT B , SBSC 9-210, třída 1/2, F&P, FG Svorkovnice Prac. mezera pro nemagnetické materiály (mm) 37 Prac. mezera pro magnetické materiály (mm) 24 Plast ABS, bílá Stupeň krytí IP 43 Rozměry kontaktu (d x š x v) mm 65 x 20 x 15 Rozměry magnetu (d x š x v) mm 65 x 15 x 14.5 MC 440-2x1k Magnetický kontakt, povrchový, se dvěma rezistory 1k, svorkovnice MC 440-2x2,2k Magnetický kontakt, povrchový, se dvěma rezistory 2k2, svorkovnice MC 440-2x3,3k Magnetický kontakt, povrchový, se dvěma rezistory 3k3, svorkovnice MC 440-2x4,7k Magnetický kontakt, povrchový, se dvěma rezistory 4k7, svorkovnice MC 440-2x5,6k Magnetický kontakt, povrchový, se dvěma rezistory 5k6, svorkovnice

47 MAGNETICKÉ KONTAKTY ŘADY MC 400 Magnetický kontakt MC 440-T MC 440-T je magnetický kontakt s em a svorkovnicí se 6 svorkami, určený pro povrchovou montáž na okna a dveře. Uplatnění najde v poplachových i v přístupových systémech. Je vybaven sabotážním kontaktem, který detekuje otevření krytu. Přiložené plastové podložky slouží pro instalaci na ocelový podklad. Kontakt je možné doplnit příslušenstvím, jako např. úhelníky, extra silný magnet, dodatečné podložky atd. MC 440-T Povrchový EN stupeň 2, třída II, INCERT B , SBSC 9-211, třída 1/2, F&P, FG Svorkovnice, 6 svorek Prac. mezera pro nemagnetické materiály (mm) 31 Prac. mezera pro magnetické materiály (mm) 16 (s jednou podložkou) Plast ABS, bílá Stupeň krytí IP 43 Rozměry kontaktu (d x š x v) mm 65 x 20 x 15 Rozměry magnetu (d x š x v) mm 65 x 14 x 10 Magnetický kontakt, povrchový,, svorkovnice 45

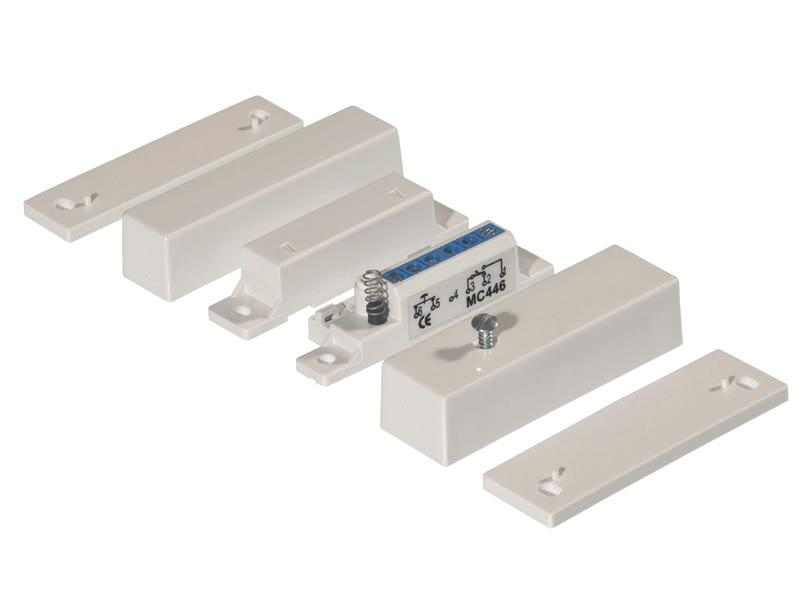

48 MAGNETICKÉ KONTAKTY ŘADY MC 400 Magnetický kontakt MC 446 MC 446 je magnetický kontakt s přepínacím NC/NO kontaktem a svorkovnicí se 6 svorkami, určený pro povrchovou montáž na okna a dveře. Uplatnění najde v poplachových i v přístupových systémech. Je vybaven sabotážním kontaktem, který detekuje otevření krytu. Přiložené plastové podložky slouží pro instalaci na ocelový podklad. Kontakt je možné doplnit příslušenstvím, jako např. úhelníky, extra silný magnet, dodatečné podložky atd. MC 446 Povrchový Přepínací NC/NO kontakt EN stupeň 2, třída II, INCERT B , SBSC 9-212, třída 1/2, F&P, FG Svorkovnice, 6 svorek Prac. mezera pro nemagnetické materiály (mm) 26 Prac. mezera pro magnetické materiály (mm) 14 (s jednou podložkou) Plast ABS, bílá Stupeň krytí IP 43 Rozměry kontaktu (d x š x v) mm 65 x 20 x 15 Rozměry magnetu (d x š x v) mm 65 x 14 x 10 Magnetický kontakt, povrchový, NC/NO kontakt, svorkovnice 46

49 MAGNETICKÉ KONTAKTY ŘADY MC 400 Magnetický kontakt MC 447 MC 447 je magnetický kontakt se dvěma y a svorkovnicí se 6 svorkami, určený pro povrchovou montáž na okna a dveře. Uplatnění najde v poplachových i v přístupových systémech. Je vybaven sabotážním kontaktem, který detekuje otevření krytu. Přiložené plastové podložky slouží pro instalaci na ocelový podklad. Kontakt je možné doplnit příslušenstvím, jako např. úhelníky, extra silný magnet, dodatečné podložky atd. MC 447 Povrchový 2 x EN stupeň 2, třída II, INCERT B , SBSC 9-213, třída 1/2,, F&P, FG Svorkovnice, 6 svorek Prac. mezera pro nemagnetické materiály (mm) 25 Prac. mezera pro magnetické materiály (mm) 12 (s jednou podložkou) Plast ABS, bílá Stupeň krytí IP 43 Rozměry kontaktu (d x š x v) mm 65 x 20 x 15 Rozměry magnetu (d x š x v) mm 65 x 14 x 10 Magnetický kontakt, povrchový, 2 x, svorkovnice 47

50 MAGNETICKÉ KONTAKTY ŘADY MC 400 Polarizovaný magnetický kontakt pro vysoká rizika MC 470 MC 470 je polarizovaný magnetický kontakt s em a svorkovnicí se 6 svorkami, určený pro povrchovou montáž na okna a dveře. Kontakt je speciálně navržen pro použití v objektech vyžadujících vysoký stupeň zabezpečení, jako jsou např. banky, muzea, výstavy, značkové prodejny atd. Je vybaven sabotážním kontaktem, který detekuje otevření krytu. Přiložené plastové podložky slouží pro instalaci na ocelový podklad. Kontakt je možné doplnit příslušenstvím, jako např. úhelníky, extra silný magnet, dodatečné podložky atd. MC 470 Povrchový EN stupeň 3, třída II, INCERT B , SBSC 9-201, třída 3/4, F&P, FG Svorkovnice, 6 svorek Prac. mezera pro nemagnetické materiály (mm) 27/16 Prac. mezera pro magnetické materiály (mm) 10/0 (s jednou podložkou) Plast ABS, bílá Stupeň krytí IP 43 Rozměry kontaktu (d x š x v) mm 65 x 20 x 15 Rozměry magnetu (d x š x v) mm 65 x 14 x 10 Magnetický kontakt, polarizovaný, povrchový,, svorkovnice 48

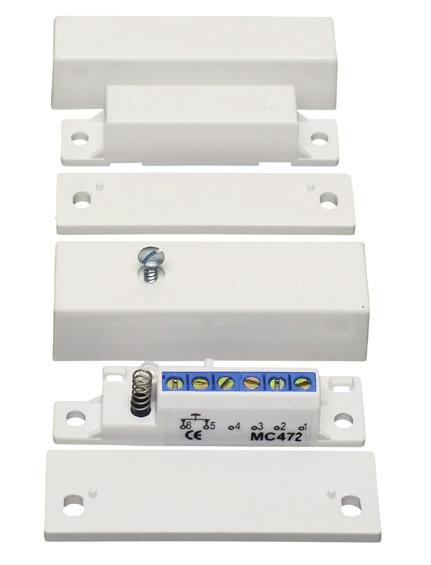

51 MAGNETICKÉ KONTAKTY ŘADY MC 400 Polarizovaný magnetický kontakt pro vysoká rizika MC 472 MC 472 je polarizovaný magnetický kontakt s přepínacím NC/NO kontaktem a svorkovnicí se 6 svorkami, určený pro povrchovou montáž na okna a dveře. Kontakt je speciálně navržen pro použití v objektech vyžadujících vysoký stupeň zabezpečení, jako jsou např. banky, muzea, výstavy, značkové prodejny atd. Je vybaven sabotážním kontaktem, který detekuje otevření krytu. Přiložené plastové podložky slouží pro instalaci na ocelový podklad. Kontakt je možné doplnit příslušenstvím, jako např. úhelníky, extra silný magnet, dodatečné podložky atd. MC 472 Povrchový EN stupeň 3, třída II, INCERT B , SBSC 9-217, třída 3/4 Svorkovnice, 6 svorek Prac. mezera pro nemagnetické materiály (mm) 21/5 Prac. mezera pro magnetické materiály (mm) 10/0 (s jednou podložkou) Plast ABS, bílá Stupeň krytí IP 43 Rozměry kontaktu (d x š x v) mm 65 x 20 x 15 Rozměry magnetu (d x š x v) mm 65 x 14 x 10 Magnetický kontakt, polarizovaný, povrchový, NC/NO kontakt, svorkovnice 49

52 MAGNETICKÉ KONTAKTY ŘADY MC 600 Magnetický kontakt MC MC je magnetický kontakt s em, určený pro povrchovou nebo zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67). Pro zápustnou montáž do dutých profilů (rámy oken, dveří) je třeba použít zápustný kryt MC Typ magnetu Prac. mezera pro nemagnetické materiály (mm) Prac. mezera pro magnetické materiály (mm) Stupeň krytí Rozměry kontaktu (d x š x v) mm Rozměry magnetu (d x š x v) mm Zápustný/Povrchový EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-215, třída 1/2, F&P, FG Kabel Alnico Plast ABS, bílá IP x 9 x 9 61 x 9 x 9 MC Magnetický kontakt, zápustný/povrchový,, 5 m kabel

53 MAGNETICKÉ KONTAKTY ŘADY MC 700 Magnetický kontakt MC 740 MC 740 je malý a velmi tenký magnetický kontakt s em, určený pro povrchovou nebo zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67). Malé rozměry kontaktu umožňují jeho instalaci do míst s omezeným prostorem, například mezi rámem a křídlem okna/dveří. Kontakt má boční kabelové připojení. Povrchový EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-216, třída 1/2, F&P, FG Kabel, zboku kontaktu Prac. mezera pro nemagnetické materiály (mm) 37 Prac. mezera pro magnetické materiály (mm) 7 Plast ABS, bílá Rozměry kontaktu (d x š x v) mm 58 x 14 x 5 Rozměry magnetu (d x š x v) mm 58 x 14 x 5 MC 740 MC MC MC 740 BL Magnetický kontakt, povrchový,, 2 m kabel zboku Magnetický kontakt, povrchový,, 6 m kabel zboku Magnetický kontakt, povrchový,, 10 m kabel zboku Magnetický kontakt, povrchový,, 2 m kabel zboku, černý 51

54 MAGNETICKÉ KONTAKTY ŘADY MC 700 Magnetický kontakt MC 740P MC 740P je malý a velmi tenký magnetický kontakt s em, určený pro povrchovou nebo zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67). Malé rozměry kontaktu umožňují jeho instalaci do míst s omezeným prostorem, například mezi rámem a křídlem okna/dveří. Kontakt má spodní kabelové připojení. Povrchový EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-216, třída 1/2, F&P, FG Kabel, zespodu kontaktu Prac. mezera pro nemagnetické materiály (mm) 37 Prac. mezera pro magnetické materiály (mm) 7 Plast ABS, bílá Rozměry kontaktu (d x š x v) mm 58 x 14 x 5 Rozměry magnetu (d x š x v) mm 58 x 14 x 5 MC 740P Magnetický kontakt, povrchový,, 2 m kabel zespodu MC 740P-6 Magnetický kontakt, povrchový,, 6 m kabel zespodu MC 740P-10 Magnetický kontakt, povrchový,, 10 m kabel zespodu MC 740P BL Magnetický kontakt, povrchový,, 2 m kabel zespodu, černý 52

55 MAGNETICKÉ KONTAKTY ŘADY MC 700 Magnetický kontakt MC 740-M14 MC 740-M14 je malý a velmi tenký magnetický kontakt s em, určený pro povrchovou nebo zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt je zalit do vodě odolného plastu (IP 67). Malé rozměry kontaktu umožňují jeho instalaci do míst s omezeným prostorem, například mezi rámem a křídlem okna/dveří. Kontakt má boční kabelové připojení. Velmi silný magnet kruhového tvaru M14 lze snadno nainstalovat pomocí přiloženého nýtu nebo šroubu. Povrchový EN stupeň 2, třída IIIA, VdS G třída B, INCERT B , SBSC 9-216, třída 1/2, F&P, FG Kabel, zboku kontaktu Prac. mezera pro nemagnetické materiály (mm) 37 Prac. mezera pro magnetické materiály (mm) 7 Plast ABS, bílá Rozměry kontaktu (d x š x v) mm 58 x 14 x 5 Rozměry magnetu (v x Ø) mm 3 x 14 MC 740-M14 Magnetický kontakt, povrchový,, 2 m kabel, malý magnet Magnetický kontakt, povrchový,, 2 m kabel, malý magnet, MC 740-M14 BL černý 53

56 MAGNETICKÉ KONTAKTY ŘADY MC 700 Magnetický kontakt MC 746 MC 746 je malý a velmi tenký magnetický kontakt s přepínacím NC/NO kontaktem, určený pro povrchovou nebo zápustnou montáž do dveří a oken. Uplatnění najde v poplachových i v přístupových systémech. Kontakt i magnet jsou zality do vodě odolného plastu (IP 67). Malé rozměry kontaktu umožňují jeho instalaci do míst s omezeným prostorem, například mezi rámem a křídlem okna/dveří. Kontakt má boční kabelové připojení. Povrchový Přepínací NC/NO kontakt Kabel, zboku kontaktu Prac. mezera pro nemagnetické materiály (mm) 37 Prac. mezera pro magnetické materiály (mm) 7 Plast ABS, bílá Rozměry kontaktu (d x š x v) mm 58 x 14 x 5 Rozměry magnetu (d x š x v) mm 58 x 14 x 5 MC 746 MC MC Magnetický kontakt, povrchový, NC/NO kontakt, 2 m kabel zboku Magnetický kontakt, povrchový, NC/NO kontakt, 6 m kabel zboku Magnetický kontakt, povrchový, NC/NO kontakt, 10 m kabel zboku 54

57 PŘÍSLUŠENSTVÍ PRO MAGNETICKÉ KONTAKTY Plastový kryt MC 200-S3 Plastový kryt pro povrchovou montáž magnetických kontaktů MC 240, 246 a 247. Balení obsahuje pouzdro, krytku a distanční podložku pro kontakt i magnet. Plast ABS, bílá Rozměry (d x š x v) mm 65 x 13 x 10 MC 200-S3 Plastový kryt pro povrchovou montáž kontaktů MC 240, 246 a 247 Plastová objímka MC 200-S11 Plastová objímka pro zápustnou montáž magnetických kontaktů MC 240, 246, 247, 250, 270 a 272 do nemagnetických materiálů, např. rámů oken a dveří. Kontakt i magnet se do objímky šroubují, takže lze přesně nastavit mezeru mezi kontaktem a magnetem. Plastová objímka MC 200-S12 se silným magnetem Plastová objímka s velmi silným magnetem pro zápustnou montáž magnetických kontaktů MC 240, 246 a 247 do ocelových materiálů, např. rámů oken a dveří, nebo všude tam, kde se vyžaduje větší pracovní mezera. Kontakt se do objímky šroubuje, takže lze přesně nastavit mezeru mezi kontaktem a magnetem. Plast ABS, bílá Rozměry (d x š x v) mm 46 x 30 x 15 MC 200-S11 Plastová objímka pro zápustnou montáž kontaktů MC 240, 246, 247, 250, 270 a 272 Plast ABS, bílá Rozměry (d x š x v) mm 46 x 30 x 15 MC 200-S12 Plastová objímka s velmi silným magnetem pro zápustnou montáž kontaktů MC 240, 246 a

58 PŘÍSLUŠENSTVÍ PRO MAGNETICKÉ KONTAKTY Plastová zacvakávací objímka MC 200-S21 Plastová objímka pro zápustnou montáž magnetických kontaktů MC 240, 246, 247, 250, 270 a 272 do nemagnetických materiálů, např. rámů oken a dveří. Kontakt i magnet se do objímky šroubují, takže lze přesně nastavit mezeru mezi kontaktem a magnetem. Tloušťka materiálu, do kterého se objímky nacvaknou, by měla být 1 mm nebo 1.5 mm. Plast ABS, bílá Rozměry (d x Ø) mm 20 x 30 MC 200-S21 Plastová zacvakávací objímka pro zápustnou montáž kontaktů MC 240, 246, 247, 250, 270 a 272 Plastová zacvakávací objímka MC 200-S22 se silným magnetem Plastová objímka s velmi silným magnetem pro zápustnou montáž magnetických kontaktů MC 240, 246, a 247 do ocelových materiálů, např. rámů oken a dveří, nebo všude tam, kde se vyžaduje větší pracovní mezera. Kontakt se do objímky šroubuje, takže lze přesně nastavit mezeru mezi kontaktem a magnetem. Tloušťka materiálu, do kterého se objímky nacvaknou, by měla být 1 mm nebo 1.5 mm. Plast ABS, bílá Rozměry (d x Ø) mm 20 x 30 MC 200-S22 Plastová zacvakávací objímka s velmi silným magnetem pro zápustnou montáž kontaktů MC 240, 246 a 247 Plastová zacvakávací objímka MC 200-S31 Plastová objímka pro zápustnou montáž magnetických kontaktů MC 240, 246, 247, 250, 270 a 272 do nemagnetických materiálů, např. rámů oken a dveří. Kontakt i magnet se do objímky šroubují, takže lze přesně nastavit mezeru mezi kontaktem a magnetem. Tloušťka materiálu, do kterého se objímky nacvaknou, by měla být 1 mm nebo 1.5 mm. Plast ABS, bílá Rozměry (d x Ø) mm 20 x 23 MC 200-S31 Plastová zacvakávací objímka pro zápustnou montáž kontaktů MC 240, 246, 247, 250, 270 a

59 PŘÍSLUŠENSTVÍ PRO MAGNETICKÉ KONTAKTY Plastová zacvakávací objímka MC 200-S32 se silným magnetem Plastová objímka s velmi silným magnetem pro zápustnou montáž magnetických kontaktů MC 240, 246, a 247 do ocelových materiálů, např. rámů oken a dveří, nebo všude tam, kde se vyžaduje větší pracovní mezera. Kontakt se do objímky šroubuje, takže lze přesně nastavit mezeru mezi kontaktem a magnetem. Tloušťka materiálu, do kterého se objímky nacvaknou, by měla být 1 mm nebo 1.5 mm. Plast ABS, bílá Rozměry (d x Ø) mm 20 x 23 MC 200-S32 Plastová zacvakávací objímka s velmi silným magnetem pro zápustnou montáž kontaktů MC 240, 246 a 247 Hliníkový kryt MC Kryt je vhodný do náročnějších prostředí, kde se vyžaduje vyšší odolnost magnetického kontaktu, např. pro garážová vrata, průmyslová vrata atd. Je určen pro magnetické kontakty MC 240, 246 a 247. Umožňuje připojení nerezové armované hadice pro ochranu kabeláže (MC Tx). Je vyroben z materiálu, který je odolný i vůči vysoce korozivním prostředím. Silný magnet v hliníkovém krytu MC Magnet je určen do náročnějších prostředí, kde se vyžaduje vyšší odolnost, např. pro garážová vrata, průmyslová vrata atd. Používá se v kombinaci s magnetickými kontakty MC 240, 246 a 270, instalovanými v hliníkových krytech MC nebo MC Velmi silný magnet je určen pro aplikace, kde se vyžaduje velmi velká pracovní mezera. Je vyroben z materiálu, který je odolný i vůči vysoce korozivním prostředím. Materiál Hliník Rozměry (d x š x v) mm 74 x 25 x 15 MC Hliníkový kryt pro kontakty MC 240, 246 a 247 Materiál Hliník Rozměry (d x š x v) mm 74 x 25 x 15 MC Silný magnet v hliníkovém krytu pro kontakty MC 240, 246 a

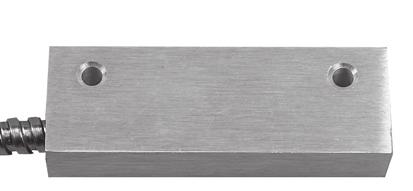

60 PŘÍSLUŠENSTVÍ PRO MAGNETICKÉ KONTAKTY 58 Hliníkový kryt MC pro instalaci na podlahu Hliníkový kryt MC Kryt je vhodný do náročnějších prostředí, kde se vyžaduje vyšší odolnost magnetického kontaktu, např. pro garážová vrata, průmyslová vrata atd. Je určen pro magnetické kontakty MC 240, 246 a 247. Konstrukce krytu odolá nájezdu vozidla. Umožňuje připojení nerezové armované hadice pro ochranu kabeláže (MC Tx). Je vyroben z materiálu, který je odolný i vůči vysoce korozivním prostředím. Kryt je vhodný do náročnějších prostředí, kde se vyžaduje vyšší odolnost magnetického kontaktu, např. pro garážová vrata, průmyslová vrata atd. Je určen pro magnetické kontakty MC 240, 246 a 247. Umožňuje připojení nerezové armované hadice pro ochranu kabeláže (MC Tx). Je vyroben z materiálu, který je odolný i vůči vysoce korozivním prostředím. Silný magnet v hliníkovém krytu MC Magnet je určen do náročnějších prostředí, kde se vyžaduje vyšší odolnost, např. pro garážová vrata, průmyslová vrata atd. Používá se v kombinaci s magnetickými kontakty MC 240, 246 a 270, instalovanými v hliníkových krytech MC 200-4, MC nebo MC Velmi silný magnet je určen pro aplikace, kde se vyžaduje velmi velká pracovní mezera. Je vyroben z materiálu, který je odolný i vůči vysoce korozivním prostředím. Materiál Hliník Rozměry (d x š x v) mm 104 x 40 x 15 MC Materiál Hliník Rozměry (d x š x v) mm 74 x 30 x 30 Hliníkový kryt pro instalaci kontaktů MC 240, 246 a 247 na podlahu MC Hliníkový kryt pro kontakty MC 240, 246 a 247 Materiál Hliník Rozměry (d x š x v) mm 74 x 30 x 30 MC Silný magnet v hliníkovém krytu pro kontakty MC 240, 246 a 247

61 PŘÍSLUŠENSTVÍ PRO MAGNETICKÉ KONTAKTY Plastová objímka MC 300-S1 Malá plastová objímka pro zápustnou montáž magnetických kontaktů MC 340, 346, 347 a 370 do nemagnetických materiálů, např. rámů oken a dveří. Kontakt i magnet se tlakem zacvaknou do objímky a upevní se přiloženými šrouby. Plast ABS, bílá Rozměry (d x š x v) mm 27 x 12 x 5 MC 300-S1 Plastová objímka pro zápustnou montáž kontaktů MC 340, 346, 347 a 370 Plastový kryt MC 300-S3 Plastová objímka MC 300-S11 Plastový kryt pro povrchovou montáž magnetických kontaktů MC 340, 346 a 347. Balení obsahuje pouzdro, krytku a distanční podložky tloušťky 3 mm a 6 mm pro kontakt i magnet. Plastová objímka pro zápustnou montáž magnetických kontaktů MC 340, 346, 347 a 370 do nemagnetických materiálů, např. rámů oken a dveří. Kontakt i magnet se tlakem zacvaknou do objímky a upevní se přiloženými šrouby. Plast ABS, bílá Rozměry (d x š x v) mm 55 x 14 x 13 MC 300-S3 Plast ABS, bílá Rozměry (d x š x v) mm 35 x 22 x 12 MC 300-S11 Plastový kryt pro povrchovou montáž kontaktů MC 340, 346 a 347 Plastová objímka pro zápustnou montáž kontaktů MC 340, 346, 347 a

62 PŘÍSLUŠENSTVÍ PRO MAGNETICKÉ KONTAKTY Plastová objímka MC 300-S12 se silným magnetem Plastová objímka s velmi silným magnetem pro zápustnou montáž magnetických kontaktů MC 340, 346 a 347 do ocelových materiálů, např. rámů oken a dveří, nebo všude tam, kde se vyžaduje větší pracovní mezera. Kontakt i magnet se tlakem zacvaknou do objímky a upevní se přiloženými šrouby. Plast ABS, bílá Rozměry (d x š x v) mm 35 x 22 x 12 MC 300-S12 Plastová objímka s velmi silným magnetem pro zápustnou montáž kontaktů MC 340, 346 a 347 Plastová zacvakávací objímka MC 300-S21 Plastová objímka pro zápustnou montáž magnetických kontaktů MC 340, 346, 347 a 370 do nemagnetických materiálů, např. rámů oken a dveří. Kontakt i magnet se tlakem zacvaknou do objímky. Tloušťka materiálu, do kterého se objímky nacvaknou, by měla být 1 mm nebo 1.5 mm. Plast ABS, bílá Rozměry (d x Ø) mm 20 x 30 MC 300-S21 Plastová zacvakávací objímka pro zápustnou montáž kontaktů MC 340, 346, 347 a Plastová zacvakávací objímka MC 300-S22 se silným magnetem Plastová objímka s velmi silným magnetem pro zápustnou montáž magnetických kontaktů MC 340, 346, a 347 do ocelových materiálů, např. rámů oken a dveří, nebo všude tam, kde se vyžaduje větší pracovní mezera. Kontakt i magnet se tlakem zacvaknou do objímky. Tloušťka materiálu, do kterého se objímky nacvaknou, by měla být 1 mm nebo 1.5 mm. Plast ABS, bílá Rozměry (d x Ø) mm 20 x 30 MC 300-S22 Plastová zacvakávací objímka s velmi silným magnetem pro zápustnou montáž kontaktů MC 340, 346 a 347

63 PŘÍSLUŠENSTVÍ PRO MAGNETICKÉ KONTAKTY Plastová zacvakávací objímka MC 300-S31 Plastová objímka pro zápustnou montáž magnetických kontaktů MC 340, 346, 347 a 370 do nemagnetických materiálů, např. rámů oken a dveří. Kontakt i magnet se tlakem zacvaknou do objímky. Tloušťka materiálu, do kterého se objímky nacvaknou, by měla být 1 mm nebo 1.5 mm. Plast ABS, bílá Rozměry (d x Ø) mm 20 x 23 MC 300-S31 Plastová zacvakávací objímka pro zápustnou montáž kontaktů MC 340, 346, 347 a 370 Plastová zacvakávací objímka MC 300-S32 se silným magnetem Plastová objímka s velmi silným magnetem pro zápustnou montáž magnetických kontaktů MC 340, 346 a 347 do ocelových materiálů, např. rámů oken a dveří, nebo všude tam, kde se vyžaduje větší pracovní mezera. Kontakt i magnet se tlakem zacvaknou do objímky. Tloušťka materiálu, do kterého se objímky nacvaknou, by měla být 1 mm nebo 1.5 mm. Plast ABS, bílá Rozměry (d x Ø) mm 20 x 23 MC 300-S32 Plastová zacvakávací objímka s velmi silným magnetem pro zápustnou montáž kontaktů MC 340, 346 a 347 Plastový zápustný kryt MC 300-S35 Plastový kryt pro zápustnou montáž magnetických kontaktů MC 340, 346 a 347 do dutých profilů (rámy oken, dveří). Kontakt i magnet jsou uloženy v pouzdru a upevněny přiloženými šrouby. Plast ABS, bílá Rozměry (d x š x v) mm 76 x 14 x 14 MC 300-S35 Plastový kryt pro zápustnou montáž magnetických kontaktů MC 340, 346 a

64 PŘÍSLUŠENSTVÍ PRO MAGNETICKÉ KONTAKTY Plastová distanční podložka MC Plastová distanční podložka MC Plastová distanční podložka MC Plastová podložka tloušťky 3 mm pro kontaktovou část kontaktů řady MC 400. Plastová podložka tloušťky 3 mm pro magnetovou část kontaktů řady MC 400 a plastový kryt MC 200-S3. Plastová podložka tloušťky 7 mm pro kontaktovou část kontaktů MC 440. Pro zvětšení vzdálenosti od povrchu je možné ukládat podložky na sebe. Plast ABS, bílá Rozměry (d x š x v) mm 65 x 20 x 3 MC Plastová podložka tloušťky 3 mm pro kontaktovou část Plast ABS, bílá Rozměry (d x š x v) mm 65 x 15 x 3 MC Plastová podložka tloušťky 3 mm pro magnetovou část Plast ABS, bílá Rozměry (d x š x v) mm 65 x 21 x 7 MC Plastová podložka tloušťky 7 mm pro kontaktovou část Plastová distanční podložka MC Plast ABS, bílá Plastová podložka tloušťky 7 mm pro magnetovou část kontaktů MC 440. Pro zvětšení vzdálenosti od povrchu je možné ukládat podložky na sebe. Rozměry (d x š x v) mm 65 x 15 x 7 MC Plastová podložka tloušťky 7 mm pro magnetovou část 62

65 PŘÍSLUŠENSTVÍ PRO MAGNETICKÉ KONTAKTY Silný magnet MC 400-MX Silný magnet vhodný pro povrchové instalace na okna a dveře. Je určen pro aplikace, kde se vyžaduje instalace na ocelový podklad nebo tam, kde je požadavek na velmi velkou pracovní mezeru. Je navržen pro magnetické kontakty řady MC 400. Plast ABS, bílá Rozměry (d x š x v) mm 65 x 14 x 10 MC 400-MX Silný magnet v plastovém krytu pro kontakty řady MC 400 Plastový zápustný kryt MC Plastový kryt pro zápustnou montáž magnetických kontaktů MC 640 do hliníkových nebo plastových dutých profilů (rámy oken, dveří). Kontakt i magnet jsou uloženy v pouzdru a upevněny přiloženými šrouby. Plast ABS, bílá Rozměry (d x š x v) mm 94 x 18 x 12 MC Plastový kryt pro zápustnou montáž magnetických kontaktů MC 640 Tester magnetických kontaktů MC Tester MC Tester umožňuje rychlou identifikaci vodičů magnetických kontaktů pro poplachový a sabotážní kontakt. Tester je vhodný i pro zjištění pracovní mezery v konkrétních podmínkách instalace. Je možné zjistit jak otevírací, tak i zavírací pracovní mezeru. Pro kontakty pro vysoká rizika je možné zjistit otevírací a zavírací vzdálenosti v případě sabotáže externím magnetem. Napájení testeru je bateriové. MC Tester Tester magnetických kontaktů 63

66 PŘÍSLUŠENSTVÍ PRO MAGNETICKÉ KONTAKTY Nerezová armovaná hadice MC T Flexibilní a spolehlivé armované hadice řady MC T jsou vhodné pro ochranu kabelů v místech se zvýšeným rizikem poškození. Plastové průchodky na každém konci hadice zabraňují poškození kabelu ostrými hranami hadice. Vnější průměr 8 mm Vnitřní průměr 6 mm Maximální průměr kabelu 4 mm Délka MC T2 0.5 m MC T4 1 m MC T7 2 m MC T2 Nerezová armovaná hadice, 0.5 m MC T4 Nerezová armovaná hadice, 1 m MC T7 Nerezová armovaná hadice, 2 m Montážní úhelník MC L tvaru L Hliníkový úhelník tvaru L umožňuje flexibilně nastavit pozici magnetu a je vhodný jako příslušenství magnetických kontaktů řady MC 200, MC 300 a MC 400. Je vyroben z eloxovaného hliníku tloušťky 2 mm. Rozměry (d x š x v) mm 74 x 50 x 18 MC L Montážní úhelník tvaru L Montážní úhelník MC Z tvaru Z Hliníkový úhelník tvaru Z umožňuje flexibilně nastavit pozici magnetu a je vhodný jako příslušenství magnetických kontaktů řady MC 200, MC 300 a MC 400. Je vyroben z eloxovaného hliníku tloušťky 2 mm. Rozměry (d x š x v) mm 74 x 50 x 18 MC Z Montážní úhelník tvaru Z 64
