Teleskopické nakladače. Kompaktní teleskopické nakladače. Vzhůru do výšin s optimální stabilitou.

Transkript

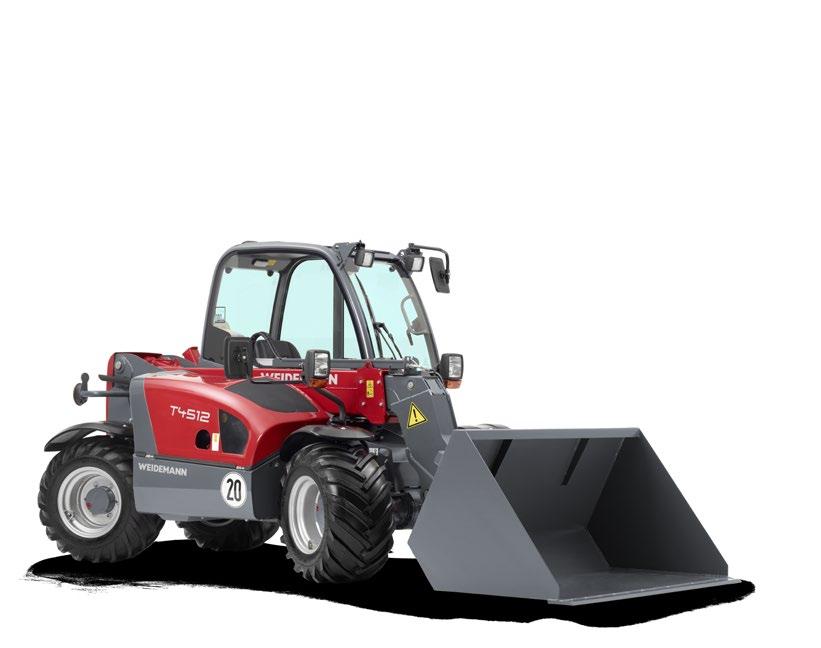

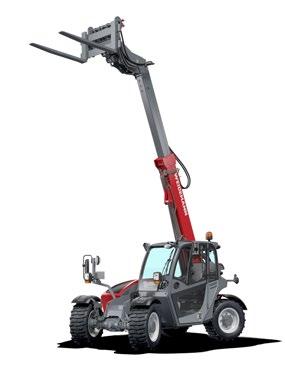

1 Teleskopické nakladače Kompaktní teleskopické nakladače. Vzhůru do výšin s optimální stabilitou.

2 Nepostradatelný univerzál. Kompaktní teleskopické nakladače Weidemann jsou jedinečné díky kombinaci výšky zdvihu, šířky a výkonu stroje. S pohonem a řízením všech kol jsou absolutně stabilní a dobře vybavené na nejrůznější pracovní úkoly. Ti, kdo s jedním z teleskopických nakladačů Weidemann jezdí, na něj jednoduše nedají dopustit. 2 3

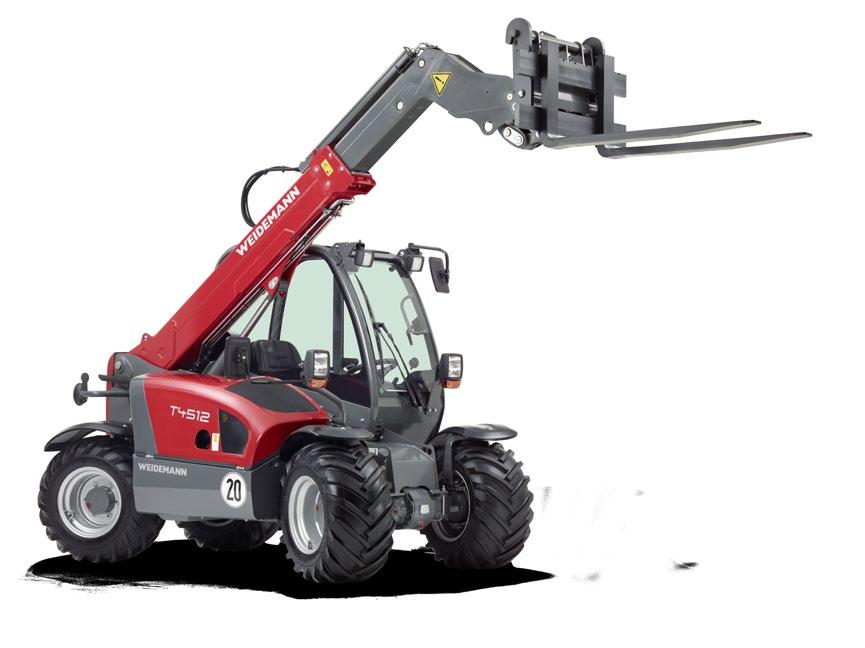

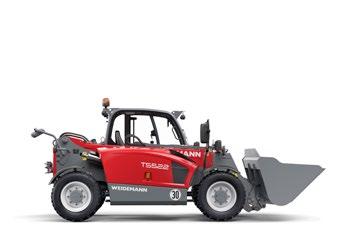

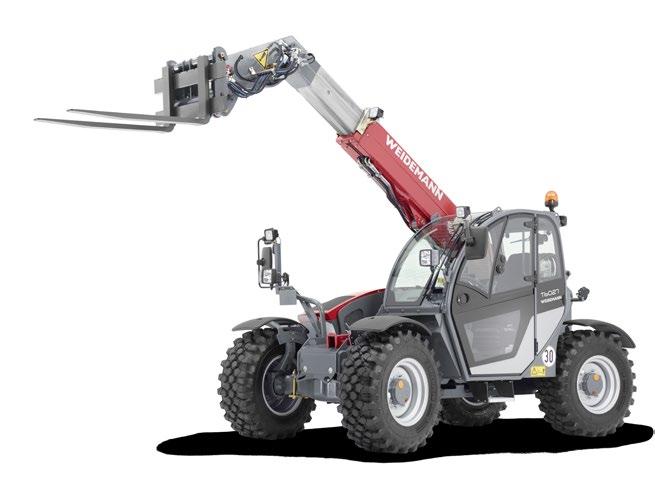

3 Kompaktní teleskopické nakladače. Vzhůru do výšin s optimální stabilitou. Kompaktní konstrukce s enormní výškou zdvihu. Ergonomické pracoviště a dobrý výhled kolem dokola. Inovativní asistenční systém řidiče vls (Vertical Lift System). Podle modelu tři typy řízení pro efektivní obsluhu stroje. Nedělený rám, řízení všech kol, nižší těžiště a vynikající stabilita. Ideální poměr výšky zdvihu, šířky a výkonu stroje. T4108 T4512 T5522 T

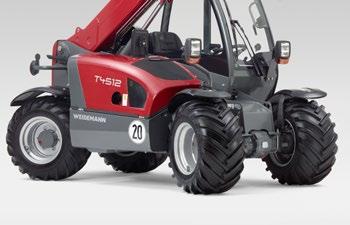

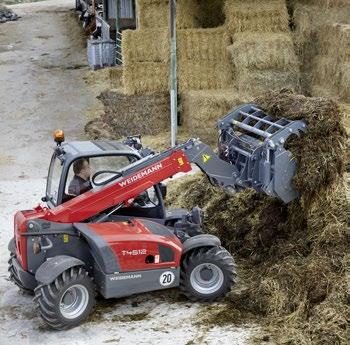

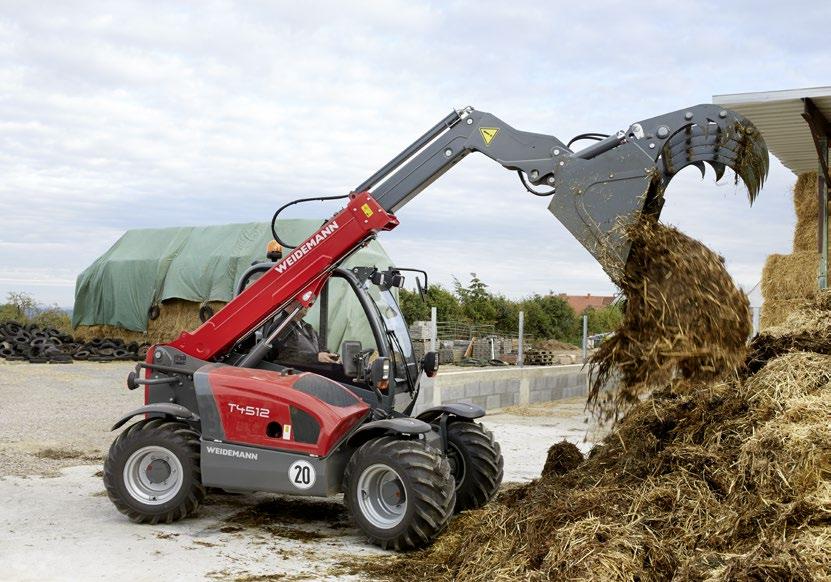

4 Hlavní přednosti strojů Weidemann. Obratné, výkonné v terénu a víceúčelové. Vnitřní poloměr Kompaktní stroje s výbornou ovladatelností. Univerzály pro každé použití. Všechny teleskopické nakladače z naší řady mají mimořádně malé vnitřní poloměry. Právě v případech, kdy je úzko, například v průchodech ve stájích nebo skladištích, přesvědčí naše teleskopické nakladače malými poloměry a optimální obratností. Univerzál pro každé použití. Víceúčelový stroj pro různé využití. Ať už se jedná o doplňování krmiva, práci s podestýlkou, zametání nebo přepravu: Díky ohromnému množství různých přídavných zařízení se váš teleskopický nakladač Weidemann stane univerzálně použitelným víceúčelovým strojem. Více možností použití najdete na stranách Nedělený rám, řízení všech kol, nižší těžiště a vynikající stabilita. Díky řízení všech kol a nedělenému rámu jsou teleskopické nakladače Weidemann mimořádně obratné a velice stabilní. Nízko položené těžiště stroje ještě více přispívá ke stabilitě. Všestrannost ve výbavě Teleskopické nakladače Weidemann mají bohaté a robustní sériové vybavení. Navíc můžete podle účelu použití a svých preferencí individuálně konfigurovat například motor, pohon, místo řidiče nebo hydrauliku. Váš Weidemann je vždy na míru. Výběr sériového vybavení a volitelného příslušenství najdete na stranách a na Efektivní výměna přídavných zařízení. Přídavná zařízení je možné díky hydraulickému rychloupínacímu systému pohodlně vyměňovat. Tak je stroj ihned znovu připraven k použití. Díky tomu stoupá produktivita a zvyšuje se hospodárnost. 6 7

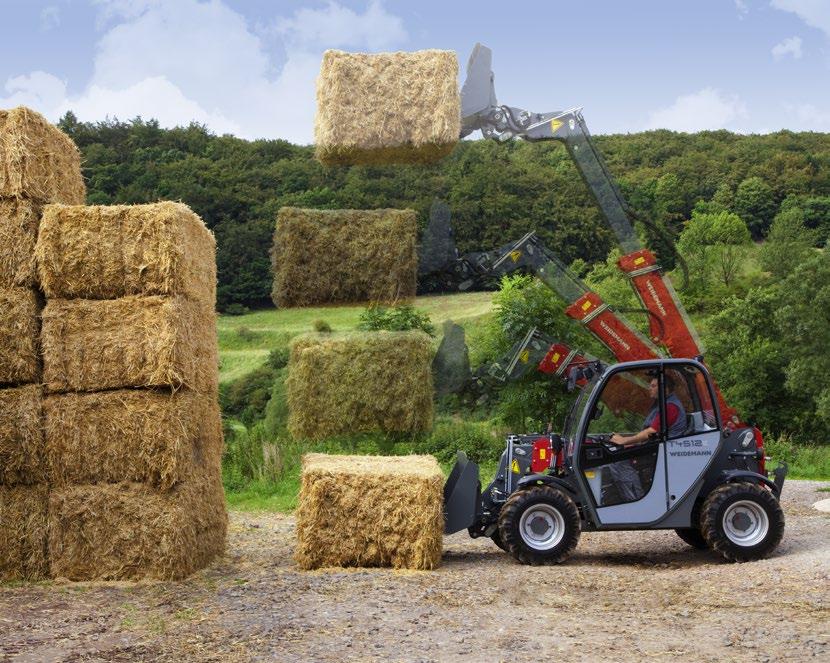

5 Asistenční systém řidiče vls (Vertical Lift System). Lepší a bezpečný pracovní postup. Asistenční systém řidiče vls (Vertical Lift System). Systém vls (Vertical Lift System) je zabudováván do dále uvedených strojů. Umožňuje plynulé pracovní procesy a prostřednictvím poloautomatických teleskopických pohybů podporuje práci v komplexním prostředí operátora. Téměř vertikální směr zdvihu, resp. spouštění zlepšuje stabilitu stroje. Řidič má k dispozici následující režimy vls: 1. Režim lžíce (např. nakládání sypkého materiálu) 2. Režim stohování (např. stohování kulatých balíků) 3. Manuální režim (k dispozici jen pro T6027, u zcela jednodílného teleskopického ramene je systém deaktivován. Práce v tahu tak můžete vyřídit bez zásahu systému). Při zvedání vyjede teleskopické rameno automaticky v horní oblasti jen při zapnutém režimu stohování. Při spouštění zajede teleskopické rameno automaticky v horní oblasti při zapnutém režimu stohování a lžíce. Tím je zaručeno, že se stroj nepřetíží a nepřevrhne se dopředu. Plynulé pracovní procesy, omezení snižování rychlosti spouštění kvůli bezpečnostním důvodům a snadnější obsluha stroje zvyšují výkon stroje při překládání. Zkušení řidiči mohou díky vls pracovat ještě rychleji a bezpečněji. Nezkušení řidiči získají cennou podporu při nabírání a nakládce. Bez vls. Při běžném ovládání výložníku dochází k dřívějšímu dosažení hranice překlápění. S vls. Téměř vertikální pohyb. Téměř žádné přemístění zátěžového momentu v podélném směru stroje. Systém vls byl několikrát mezinárodně vyznamenán: Agritechnica cena za inovaci 2011, stříbro Německo eima cena za inovaci 2012 Itálie Equitana cena za inovaci 2013 Německo Pokyn obsluhy Reakce nakládacího zařízení 8 9

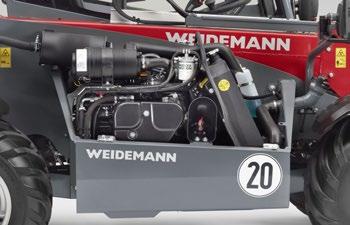

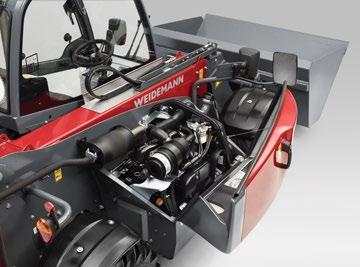

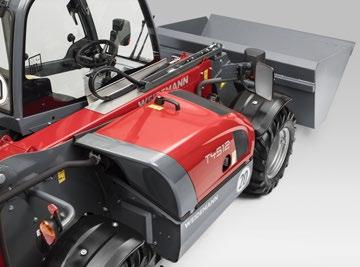

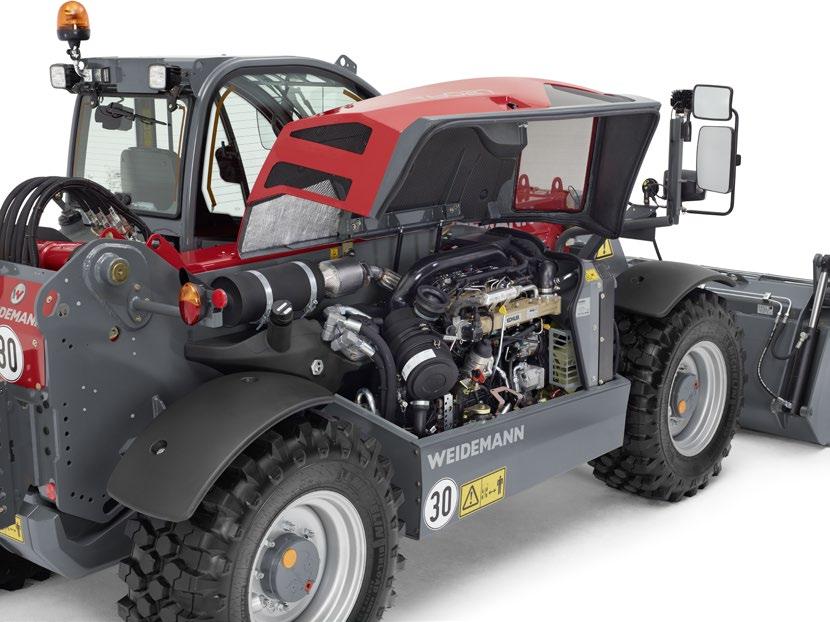

6 Hospodárnost, která se vyplatí. Efektivní pracovní nasazení díky spolehlivé technice. Optimální servisní dostupnost. Pro pravidelné provádění servisu a údržby je možné kryt motoru otevřít pomocí jediné rukojeti. Nádrž na hydraulický olej, vzduchový filtr, otvor pro doplnění motorového oleje, měrka oleje a chladicí voda jsou tedy snadno a rychle dostupné skutečné plus pro pohodlí. Snadná přeprava. Teleskopické nakladače Weidemann T4108 a T4512 je možné jednoduše přepravovat na 3,5 t přívěsu - i s přídavným zařízením. Díky tomu je možné stroje rychle a variabilně přepravit z místa na místo. Hospodárnější práce. Hospodárnost je v dnešní době jednou z nejdůležitějších vlastností, které teleskopické nakladače mají přinést do vašeho provozu. Protože čím rychleji a časově úsporněji je možné se strojem manévrovat, tím vyšší je jeho pracovní výkon. Pro stroje Weidemann znamená hospodárnost technicky vyspělá řešení, jako jsou například velká výška zdvihu, vysoké trhací síly, vysoká stabilita a efektivní rychloupínací systém pro přídavná zařízení. Zapínatelná 100% uzávěrka diferenciálu. Připojitelná 100 % uzávěrka diferenciálu Vám v případě potřeby nabízí maximální trakci a posuvnou sílu a při běžném jízdním režimu odpojená udržuje minimální opotřebení pneumatik. Zvyšuje efektivitu vašeho stroje! Brzdový inch pedál. Ve strojích Weidemann je hydrostatický pohon všech kol spojen s brzdovým pedálem. To umožňuje prostřednictvím popojíždění plazivou jízdu až do úplného zastavení pohybu stroje. S částečně sešlápnutým brzdovým inch pedálem je možné při plných otáčkách motoru pomalu, na milimetr přesně popojíždět plazivým převodem a současně rychle provádět zdvihání. Při dalším sešlápnutí pedálu stroj zabrzdí. Výhoda brzdového inch pedálu spočívá v optimálním rozložení výkonu motoru. Také není možné, aby došlo k udušení motoru

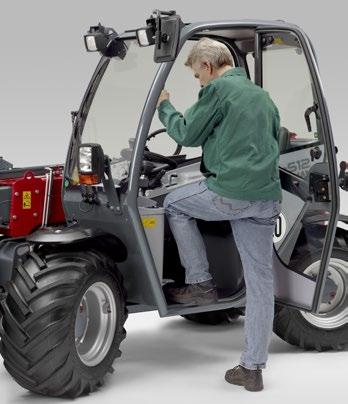

7 Vysoký jízdní a obslužný komfort. Optimální výhled a dobré pracovní prostředí. Větrání podle potřeby. Kabina je na levé straně vybavená velkými dveřmi s širokým otvíráním. Horní sklo je podle typu kabiny možné zcela vyklopit a zajistit. Je možné i štěrbinové větrání. Zadní sklo je nastavitelné to se postará o příjemné větrání a maximální flexibilitu. Příjemné pracovní prostředí. Pracovní prostředí je vynikající především díky účinnému topnému a ventilačnímu zařízení s ventilátorem, filtrem čerstvého vzduchu a dobře umístěnými vzduchovými tryskami. Při obzvláště vysokých venkovních teplotách se doporučuje klimatizace (dostupná pro T5522 a T6027). Tři typy řízení pro maximální flexibilitu (dostupnost podle modelu viz str. 23). Dobrý rozhled. Kabina řidiče zajišťuje vynikající výhled na přídavné zařízení, bezprostřední pracovní oblast a celé okolí stroje. Hluboké boční sklo vpravo a vysoký sed se v kombinaci s klesajícím krytem motoru postarají o optimální výhled. To zvyšuje bezpečnost v celkové pracovní oblasti stroje. Pro ještě lepší přehled existuje pro T5522 a T6027 volitelně zvýšení kabiny. Pohodlné sedadlo řidiče. Sedadlo řidiče je nastavitelné, ergonomicky tvarované a dobře odpružené. Volitelně dodávané, vzduchem odpružené pohodlné sedadlo zajišťuje práci bez pocitu únavy. Pro použití v zimním období je sedadlo vyhřívané. Řízení všech kol. Úplná hybnost a rozvoj síly na minimální ploše. Řízení přední nápravy. Pro bezpečnou jízdu i při vyšších rychlostech. Krabové řízení. Boční pojezd pro popojíždění v úzkém prostoru s přesností na centimetr, jako např. posuv podél zdí

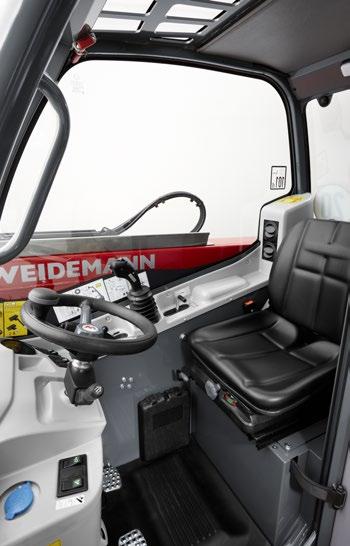

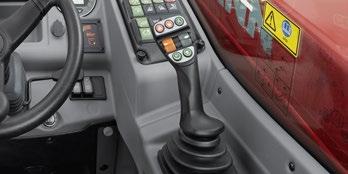

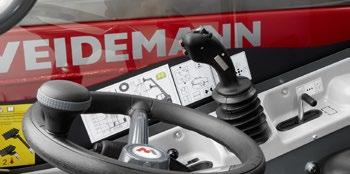

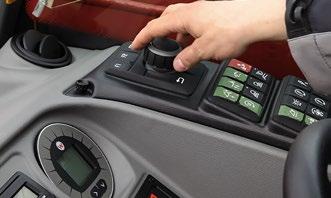

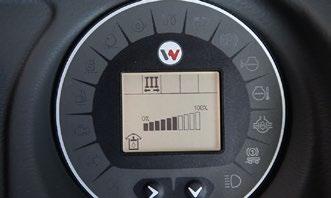

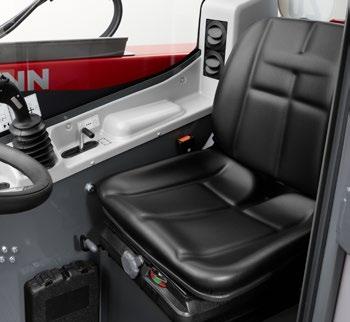

8 Pracoviště, které motivuje. Ergonomicky umístěné ovládací prvky a jednoduché ovládání. Vyzkoušené a uživatelsky přátelský joystick pro T4108 a T4512. Celý stroj v rukou díky joysticku. Robustní a citlivé ovládání pro všechny pohyby zdvihu a spouštění a pro naklápění nástroje jedinou pákou. Volitelně je možné joystick podle typu stroje rozšířit o další funkce. Joystick pro T5522 a T6027. Joystick je univerzální a dále zvyšuje pohodlí obsluhy stroje. Vedle funkce 3. hydraulického okruhu, který lze obsluhovat na joysticku, lze také aktivovat trvalý provoz 3. hydraulického okruhu pákovým přepínačem překlopením palcového kolečka také v obou směrech. Teleskopická funkce je také proporcionálně ovladatelná. Dále lze obě elektrické funkce také aktivovat stisknutím tlačítka nebo aretací na joysticku. Obě elektrické funkce nejsou na sobě závislé, takže řidič je může konfigurovat samostatně. Uvolnění tlaku z 3. hydraulického okruhu (volba). Pro připojení a odpojení hydraulicky poháněných přídavných zařízení nabízí teleskopické nakladače T5522 a T6027 jednu zvláštnost: Tlačítko ke snížení tlaku v 3. hydraulickém okruhu je dobře přístupné venku na teleskopickém rameni. Různá přídavná zařízení tak lze vyměňovat ještě rychleji a efektivněji. Toto funguje při zapnutém zapalování, resp. při běžícím motoru. Reverzní ventilátor (volba pro T6027). Znečištění mřížky větráku, např. při nakládání sena, je možné s reverzním větrákem účinně odstranit. Hydraulický motor a čerpadlo jsou zkonstruovány tak, že proud vzduchu z větráku může proudit opačně (možnost reverzního chodu). Stisknutím tlačítka v kabině se nečistoty na nasávacích plochách krytu motoru jednoduše vyfouknou pryč. Vhodný pro provoz s přívěsem. Volitelně jsou k dispozici různí závěsná zařízení přívěsu: od jednoduché ranžírovací spojky přes poloautomatiku, až po závěsné zařízení automatické spojky (dostupnost se liší podle modelu a země). Nastavení množství hydraulického oleje (T6027). V případě potřeby je možné pomocí ovládacího prvku Jog Dial ručně nastavit množství protékajícího hydraulického oleje. Toto je výhodné v případě, že stroj pohání hydraulické přídavné zařízení, které nepotřebuje plný hydraulický výkon stroje. Řidič tak může se strojem a přídavným zařízením pracovat citlivě a ohleduplně k přírodním zdrojům. Snadné nastupování. Pro pohodlný nástup do kabiny stačí jediný krok. Umožňuje to nízká konstrukce a s tím spojená malá výška pro nástup. Automatické zpětné vedení lžíce (volba pro T6027). Spuštěním odpovídajícího tlačítka na joysticku je možné uložit polohu uchycení nástroje. Při další nakládce je tak možné nástroj dostat zpět do přesně stejné polohy. Automatické zpětné vedení lopaty tak přináší plus po stránce komfortu, přesnosti a rychlosti pro řidiče při opakujících se pracích, jako je stohování nebo plnění zásobníků s pevnou výškou

9 Nová motorová technika. Přizpůsobení strojů stupni IIIB, popřípadě IV vyžaduje, kromě integrace částicového filtru pro následné zpracování výfukových plynů, také dodatečnou optimalizaci chladicího výkonu. Toho je dosahováno chlazeným vedením výfukových plynů. Pozitivním vedlejším efektem je, že tyto nové součásti přispívají nejen ke snížení emisí, ale také k dalšímu zvyšování výkonu strojů a snižování spotřeby, kterou bylo možné snížit o cca 5 % argumenty, které přesvědčí! Použitý keramický filtr, který odstraňuje velkou část škodlivých sazí, se zcela automaticky regeneruje vypálením uložených částic během běžného provozu bez omezení pro člověka nebo stroj. Tyto změny motorové techniky a výfukového systému vyžadují přidání dalších součástí. Mezi součástmi, které byly k motoru přidány, jsou také součásti pro následné zpracování výfukových plynů a přídavné chladicí zařízení, které s sebou nesou požadavek na větší prostor v motorovém prostoru. Diagnostický a analytický systém Weidemann. Nová emisní norma nová motorová technika. Se stroji Weidemann jste dobře vybavení pro budoucnost! Od roku 1990 existují konkrétní emisní normy pro nesilniční a mobilní pracovní stroje, jejichž postupný plán o více krocích předpokládá postupné snižování motorových emisí pro různé výkonové třídy. Kroky ke snižování emisí jsou v Evropě označovány jako stage nebo stupně (I, II, IIIA, IIIB, IV, V) a v USA jako tier (1, 2, 3, 4 přechodný, 4 konečný). Pro každý stupeň jsou stanoveny maximální povolené mezní hodnoty dále uvedených škodlivin: Weidemann v posledních letech úspěšně absolvoval stupně I až IV pro snižování emisí škodlivin. Nyní čekají na splnění nové, přísnější limity stupně V. Protože jsme chtěli naše stroje přizpůsobit změněných zákonným limitům a současně je dále rozvíjet, investujeme jsme do vývoje našich nových typů strojů mnoho úsilí a know-how. Chybám na stopě pomocí wedias. Nové motorové technologie přinášejí také nové systémy k údržbě a analýze. Zdlouhavé hledání skrytých chyb patří minulosti. U teleskopických nakladačů Weidemann je nyní možné pomocí diagnostického a analytického systému Weidemann wedias rychle a jednoznačně vyhodnotit řadu funkcí, jako je jízda, funkce teleskopu, 3. a 4. řídicí okruh, údaje o motoru a funkce elektrického systému. Chybová hlášení na displeji řidiče okamžitě upozorní na možné chyby a dávají mu možnost rychle reagovat. Díky přesnému označení čísel chyb může prodejce Weidemann přijít ke stroji připravený a s vhodnými náhradními díly. Následná analýza chyb, kterou provádí vyškolení servisní pracovníci obchodníka, značně usnadňuje další diagnostiku a monitorování chyb. To vede k úspoře času, peněz a snížení stresu. oxidy dusíku (NOx) oxid uhelnatý (CO) uhlovodík (HC) jemný prach / částice sazí (PM) 16 17

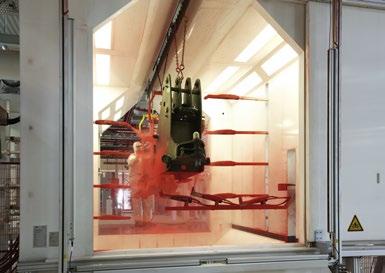

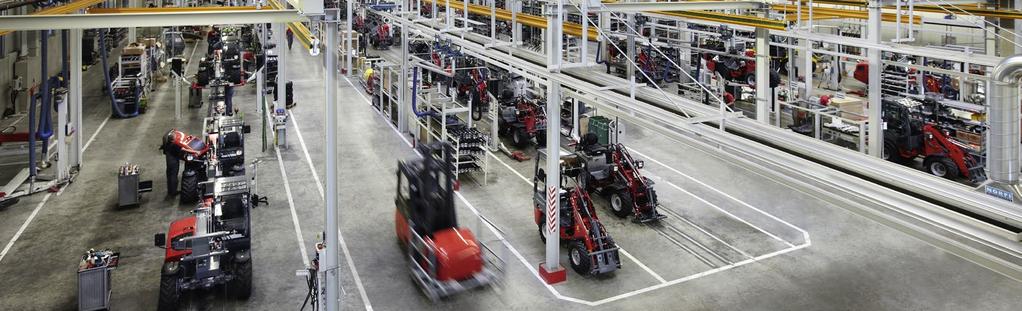

10 Náš slib kvality. Weidemann Made in Germany. Kvalita pro firmu Weidemann není prázdným slovem, ale den za dnem dodržovaná skutečnost. Protože skutečný stroj Weidemann pochází z jednoho z nejmodernějších výrobních závodů na výrobu kolových a teleskopických nakladačů v Evropě. Závod v Korbachu v severním Hesensku zaručuje trvale vysokou kvalitu našich produktů. Kvalitě se firma Weidemann začíná věnovat velmi brzy, neboť dodržování přesně definovaných pracovních postupů se bere velmi vážně. Například nakupované díly, které vstupují do výroby, jsou kontrolovány a ve spolupráci s dodavateli průběžně testovány a dále optimalizovány. Práškový lak. Jedním z typických znaků zvláštních požadavků na kvalitu představuje u strojů Weidemann práškový lak. Zaručuje optimální ochranu proti korozi. Ve srovnání s běžným mokrým lakováním prodlužuje podstatným způsobem životnost stroje a je účinnější a současně ekologičtější. Svědomitá výstupní kontrola. Každý stroj Weidemann, který náš závod opouští, byl podroben důkladné výstupní kontrole. To našim zákazníkům zaručuje hned od počátku vysokou životnost a nízké provozní náklady. Protože tam, kde najdete logo Weidemann, se uvnitř skrývá kvalita Weidemann. DIN EN ISO Každý tuto normu zná a je mezinárodně všude dodržována. S certifikovaným systémem kvality v souladu s mezinárodní normou ISO 9001 firma Weidemann prokazuje, že orientace na kvalitu v každém dílčím procesu určuje myšlení a konání uvnitř společnosti a že zákazníkovi ve všech oblastech dodává ověřenou kvalitu

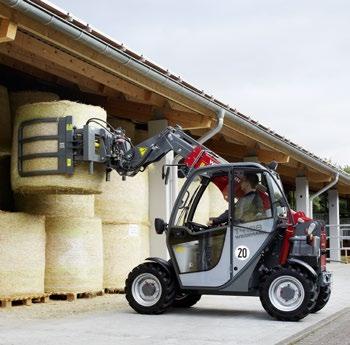

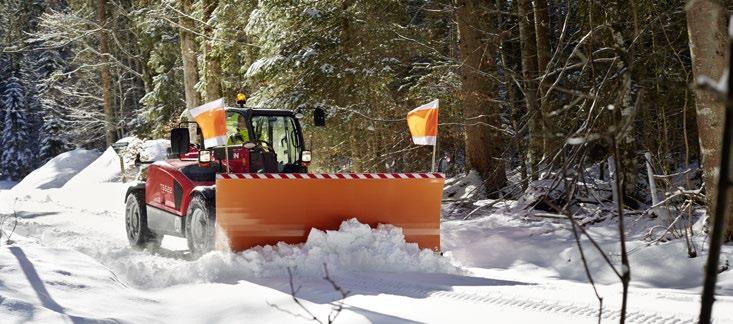

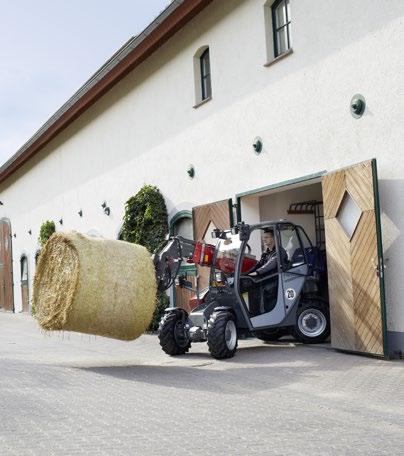

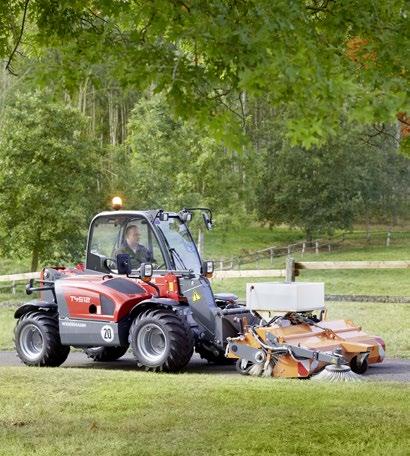

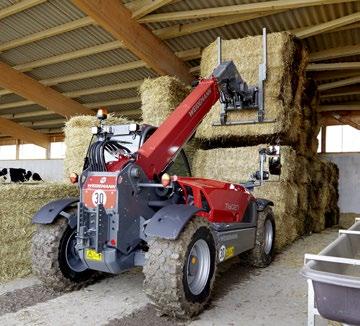

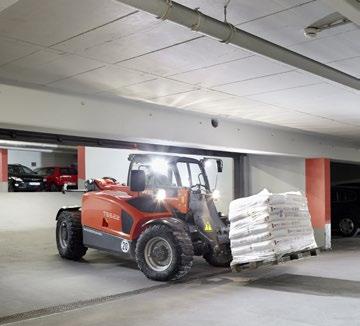

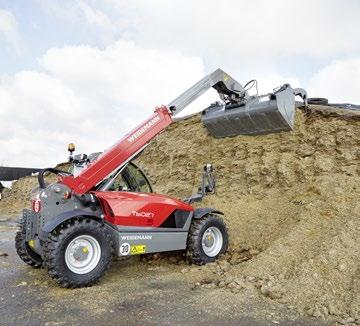

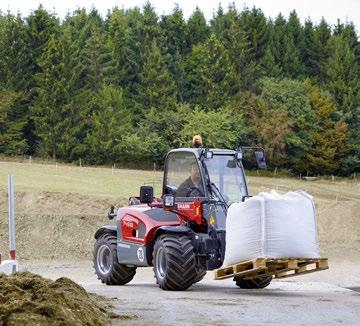

11 Teleskopický nakladač Weidemann. Mnohostranné použití, které přesvědčí

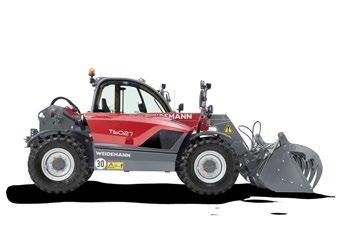

12 Váš teleskopický nakladač Weidemann: Individuálně vybavený, zkonstruovaný podle vašich potřeb. U Weidemann jste na dobré adrese naše teleskopické nakladače vám nabízíme již s kvalitním, bohatýmrobustním sériovým vybavením. Navíc si můžete svůj stroj prostřednictvím našeho volitelného příslušenství sestavit po stránce pohonu, obutí, hydrauliky a místa řidiče tak, aby stoprocentně vyhovoval vašim potřebám, vašemu provozu a pracovním úkolům. Sériové vybavení a volitelné příslušenství. T4108 T4512 T5522 T6027 POHON Hydrostatický pohon všech kol (střední tlak) Hydrostatický pohon všech kol (vysoký tlak) Rozdělovací převodovka a kardanový hřídel Uzávěrka diferenciálu 100 % s možností připojení elektricky-hydraulicky na přední a zadní nápravu (T6027 pouze na přední nápravu) Ruční inching (zařízení pro pomalý pojezd) Ruční ovládání plynu Řízení všech kol Řízení přední nápravy Krabové řízení T4108 T4512 HYDRAULIKA vls (Vertical Lift System) 3. Řídicí okruh vpředu, DN10 3. Řídicí okruh vpředu, proporcionálně Zubové čerpadlo se systémem flow-sharing Přepínací ventil vpředu na 3. řídicím okruhu (3. řídicí okruh se 4 přípojkami) 3. řídicí okruh Komfort, (vč. jednoduché západky na páce pro 3. hydraulický okruh) 3. Řídicí okruh elektrický proporcionální sériový High Flow - Výkonná hydraulika jednočinná ( l/min) Beztlaký zpětný chod vpředu beztlaké zpětné vedení hydrauliky vzadu Rychlospojka Faster - na straně stroje Rychlospojka Faster - na straně přídavného zařízení Hydraulická přípojka vzadu, navíc jednočinná Hydraulická přípojka vzadu přídavná (dvojčinná) Tříbodové uchycení zádi Hřídel odběru 540 otáček/min (10-19 kw) MÍSTO ŘIDIČE Kabina s vytápěním, větráním a stěračem, s atestem ROPS a FOPS Zvýšení kabiny Mechanicky odpružené pohodlné sedadlo s bezpečnostním pásem Pohodlné sedadlo s bezpečnostním pásem, vzduchem odpružené Vytápění sedadla Klimatizace Osvětlovací systém podle StVZO LED pracovní reflektor T5522 T6027 OSTATNÍ Automatické zpětné vedení lžíce Reverzní ventilátor Odpružení ramene Hydraulický bio olej Panolin HLP Synt46 Centrální mazání Mechanický rychloupínací systém pro přídavná zařízení Hydraulický rychloupínací systém pro přídavná zařízení Posudky TÜV pro silniční provoz Tento prospekt slouží pouze jako všeobecná informace o výrobku. V případě zájmu Vám náš příslušný obchodní partner rád předloží odpovídající nabídku. Popisy, obrázky a technické údaje jsou nezávazné a nemusí představovat sériové provedení. Vyhrazujeme si právo provést změny. I při maximální pečlivosti nemůžeme zcela vyloučit odchylky u obrázků a rozměrů, chyby ve výpočtech, tiskové chyby nebo možné nekompletní údaje v tomto prospektu. Proto za správnost a úplnost údajů uvedených v tomto prospektu nepřebíráme žádné záruky. Zobrazení představuje výběr sériového vybavení a volitelného příslušenství. Podrobné informace k sériovému vybavení a volitelnému příslušenství obdržíte u svého obchodního partnera 22 firmy Weidemann. Další informace naleznete na 23 Sériové Volitelné Není možné

13 Technické údaje. T4108 T4512 T5522 T6027 ÚDAJE O MOTORU Výrobce motoru Yanmar Yanmar Perkins Kohler Typ motoru 3TNV76 3TNV82A 404 D-22 KDI 2504 TCR Válce Výkon motoru max. kw 19,2 22,6 36,3 55,4 Výkon motoru max. PS při otáčkách max. ot/min Zdvihový objem cm³ Typ chladiva Voda Voda Voda Voda Emisní norma IIIA IIIA IIIA IIIB / Tier IV final Dodatečné zpracování výfukových plynů DOC ÚDAJE O MOTORU VOLITELNĚ Výrobce motoru Yanmar Perkins Typ motoru 3TNV84T 404F-E22TA Válce 3 4 Výkon motoru max. kw 29,6 50 Výkon motoru max. PS při otáčkách max. ot/min Zdvihový objem cm Typ chladiva Voda Voda Emisní norma IIIA IIIB / Tier IV final Dodatečné zpracování výfukových plynů DOC ELEKTRICKÉ ZAŘÍZENÍ Provozní napětí V Baterie Ah Alternátor A (120 u 404F-E22TA) 80 HMOTNOSTI Provozní hmotnost (standard) kg Užitečná nosnost max. kg ÚDAJE O VOZIDLE Ochranná stříška / kabina Kabina Kabina Kabina Kabina Náprava PAL 1155 PAL 1155 PAL 1530 PAL 1720 Rychlost jízdy (volitelné) km/h (28) 0-20 (30) 0-20 (30) Objem palivové nádrže l Objem nádrže na hydraulický olej l HYDRAULICKÉ ZAŘÍZENÍ Jízdní hydraulika pracovní tlak barů Pracovní hydraulika dopravované množství (volitelné) l/min 24 42,75 (70-75) 70 (100) 90 Pracovní hydraulika pracovní tlak bary POHON Typ pohonu Hydrostatický Hydrostatický Hydrostatický Hydrostatický Pohon pojezdu kardanový hřídel kardanový hřídel kardanový hřídel kardanový hřídel CHARAKTERISTIKY HLUKU Průměrná hladina akustického výkonu LwA db (A) 97,7 103 Zaručená hladina akustického výkonu LwA db (A) Udaná hladina akustického tlaku LpA db (A) DOC = oxidační katalyzátor pro vznětový motor DPF = filtr pevných částic pro vznětový motor Další informace naleznete na

14 Rozměry. X Y J K L M N V L1 M1 F Z H T S U O C D E B A Q P T4108 T4512 T5522 T6027 ROZMĚRY Pneumatiky 27 x / / MPT AS ET AS ET AS ET0 A Celková délka mm B Celková délka (bez lžíce) mm C Otočný bod lopaty (do středu nápravy) mm D Rozchod kol mm E Zadní přesah mm F Výška s kabinou mm Výška s kabinou nízko mm Výška s kabinou vysoko mm H Výška sedadla mm J Celková pracovní výška mm K Bod otáčení lžíce (max. výška zdvihu) mm L1 Výška překládky se zasunutým teleskopickým ramenem mm L Výška překládky s vysunutým teleskopickým ramenem mm M1 Výška násypu se zasunutým teleskopickým ramenem mm M Násypná výška s vysunutým teleskopickým ramenem mm N Dosah (při M) mm O Sondovací hloubka mm P Celková šířka mm Q Šířka stopy mm S Světlá výška mm T Max. vnější poloměr mm U Poloměr na vnějším okraji mm V Vnitřní poloměr mm X Úhel zaklopení při max. výšce zdvihu ,5 45 Y Max. úhel naklopení ,5 40 Z Úhel zaklopení na zemi Hodnoty vibrací. Typické provozní podmínky Střední hodnota Standardní odchylka (s) VIBRACE 1,4*a w,eqx 1,4*a w,eqy a w,eqz 1,4*s x 1,4*s y s z ZPŮSOB NAKLÁDÁNÍ [m/s²] [m/s²] [m/s²] [m/s²] [m/s²] [m/s²] Kompaktní kolový nakladač (provozní hmotnost < 4 500kg) Kolový nakladač (provozní hmotnost > kg) Vibrace celého těla: Každý stroj je vybavený sedadlem řidiče, které splňuje požadavky normy EN ISO 7096:2000. Při použití nakladače v souladu s určením se vibrace celého těla mění v rozsahu od méně než 0,5 m/s 2 do krátkodobě maximální hodnoty. Při výpočtu hodnot vibrací podle ISO/TR 25398:2006 se doporučuje použít hodnoty uvedené v tabulce. Přitom musí být zohledněny skutečné podmínky použití. Load & carry (nakládka a přeprava) 0,94 0,86 0,65 0,27 0,29 0,13 Load & carry (nakládka 0,84 0,81 0,52 0,23 0,20 0,14 a přeprava) Použití při hloubení 1,27 0,79 0,81 0,47 0,31 0,47 (náročné podmínky nasazení) Převoz 0,76 0,91 0,29 0,33 0,35 0,17 Provoz V 0,99 0,84 0,54 0,29 0,32 0,14 Teleskopické nakladače je nutné zařadit stejně jako kolové nakladače podle provozní hmotnosti. Vibrace přenášená na ruku: Vibrace přenášená na ruku nejsou vyšší než 2,5 m/s

15 Diagramy přípustného zatížení. T4108 Profil pneumatik. T4512 Profil EM Profil EM je díky paralelně probíhajícím lamelám obzvlášť vhodný pro nesoudržné půdy, jako je písek, štěrk nebo suť. Tento typ pneumatik má velkou kontaktní plochu, díky čemu dosahují vysokého přenosu třecích sil. Při jízdě na silnici jsou nehlučné. T5522 T6027 Profil RP Díky velké kontaktní ploše je pojíždění po podkladu šetrné. Díky tomu se profil RP obzvlášť dobře hodí pro použití na trávnících. Profil AS Do ostrého úhlu sbíhající lamely zajišťují bezpečnou jízdu, obzvlášť na kluzkých a silně znečištěných podlahách. Profil MPT Profil MPT nabízí perfektní kombinaci dobré trakce na nerovném povrchu a rychlé přejezdy po silnicích. Profil SureTrax Profil SureTrax přesvědčuje velkou kontaktní plochou a velkou nosností. Ideálně se hodí pro zpevněné a jiné tvrdé povrchy Víceúčelové (multiuse) Víceúčelový profil je speciálně navržený pro smíšený celoroční provoz a různé klimatické podmínky. V létě poskytuje vysokou trakci na volných podkladech a v zimě dobrou stabilitu na sněhu a kluzké vozovce. Pneumatiky. T4108 T T5522 T6027 Šířka stroje mm PNEUMATIKY 27x AS ET x EM ET x EM ET / AS ET x AS ET EM ET x RP ET /80-18 AS ET /70 R 18 AS ET /50-18 AS ET /80-18 EM ET0 n.n. 15.5/55 R 18 EM ET /75-18 MPT ET /50-18 Alptrak ET36 Starco MPT MPT /70-20 MPT /70 R20 Michelin XMCL /70 R20 BIBLOAD MPT /80 R18 Michelin XZSL /70 R20 Alliance Multiuse

16 Weidemann je váš silný partner. Dobře se o vás postará. Weidemann efektivita vycházející z tradice. Naším posláním je již po desetiletí: Ulehčení práce zemědělcům mechanizací stájového hospodářství a hospodaření na statcích. To vedlo k vývoji nakladačů Hoftrac, které jsou dnes synonymem pro vlastní kategorii strojů originál pochází ze značky Weidemann. Úzká spolupráce mezi vývojáři společnosti Weidemann a našimi uživateli znovu vedla ke vzniku inovativních konceptů a promyšlenému produktovému programu s vysokou využitelností a vyspělou technikou. Za to ručíme a touto cestou stále pokračujeme. Vysoká produktivita a bezpečnost investic je značným přínosem pro naše zákazníky, kteří společnost Weidemann vnímají jako stálého silného partnera po svém boku. Naše stroje a servisní služby znamenají výkon s přesností do puntíku a nadchnou při každodenním pracovním použití. Přesně k tomu jsou určeny. Weidemann designed for work. Celoplošná síť obchodníků. Firma Weidemann má rozsáhlou, propracovanou síť obchodníků v Německu a v Evropě. Každý obchodník je přitom součástí dobře organizovaného systému. Kromě poradenství a prodeje nových strojů jsou vám naši obchodníci kdykoli k dispozici také v oblasti služeb zákazníkům a zajištění náhradních dílů. Aby vaše kontaktní osoba měla vždy nejnovější informace, firma Weidemann provádí pravidelná školení svých obchodníků. Atraktivní finanční programy. Firma Weidemann Vám v Německu nabízí prostřednictvím různých rámcových dohod atraktivní možnosti pro financování nebo leasing strojů. Také na mezinárodní úrovni nabízejí obchodní partneři firmy Weidemann v každém státě různé možnosti financování. Informujte se jednoduše o aktuálních podmínkách u svého místního kontaktního partnera. Osobní školení a instruktáž. Jestliže se rozhodnete pro stroj Weidemann, nenecháme Vás v tom samotné. Při předání dostanete vy osobně nebo celý tým řidičů podrobnou instruktáž o provozu, údržbě a péči o stroj. A když přesto nebudete vědět jak dál, jednoduše se zeptejte svého příslušného obchodníka. Je ve vaší blízkosti a pomůže rychle a bez průtahů. Prodloužená záruka. Na přání si můžete ke svému stroji rozšířit záruční lhůtu až na 60 měsíců nebo 5000 provozních hodin

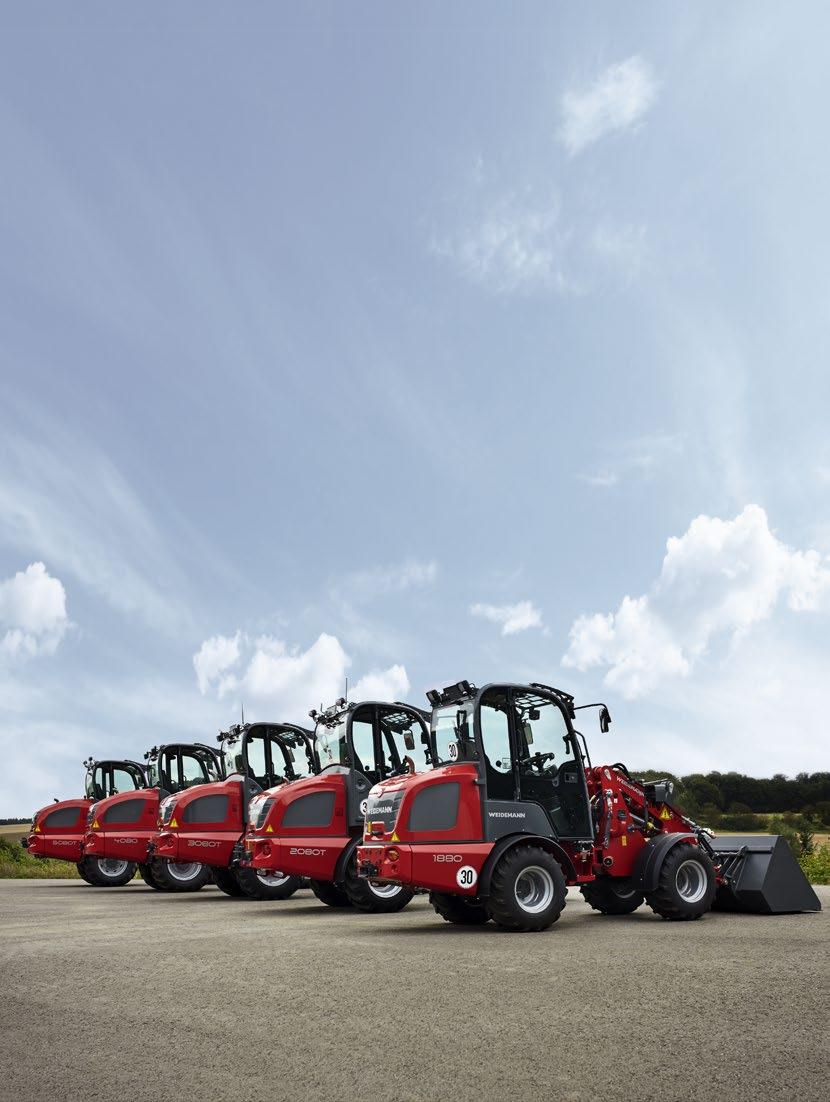

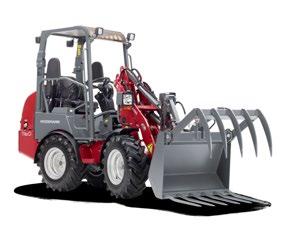

17 Nabídka produktů Weidemann. Multifunkční nakladače Hoftrac. Výkonní pomocníci pro každé využití. Naše inovace: plně elektricky poháněný nakladač 1160 ehoftrac. Výkonné kolové nakladače. Volitelně s nakládacím nebo teleskopickým ramenem. Kompaktní teleskopické nakladače. Vzhůru do výšin s optimální stabilitou. Přídavná zařízení a pneumatiky. Z vašeho nakladače Weidemann se stane víceúčelový stroj! Pro každou úlohu optimální přídavné zařízení a vhodné obutí. *WM.EMEA V01.CZ* WM.EMEA V01.CZ/01/2018 Weidemann GmbH Mühlhäuser Weg Diemelsee-Flechtdorf Německo Tel.: +49(0) Fax: +49(0) info@weidemann.de
