EEM230-D-M. Montáž. Objednací čísla Standardní verze: EEM230-D -M. Technické parametry. Elektroměr s integrovaným rozhraním M-Bus

Transkript

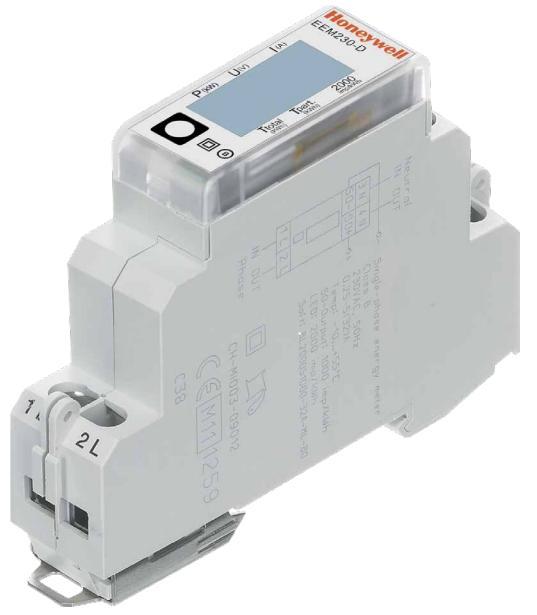

1 Elektroměr s integrovaným rozhraním M-Bus EEM230-D-M Elektroměr s integrovaným rozhraním M-Bus umožňuje vyčítání všech důležitých dat, jako je energie, proud, napětí a výkon (činný a jalový). Hlavní rysy 1-fázový elektroměr, 230 VAC 50 Hz. Přímé měření proudu až do 32 A. Zobrazení činného výkonu, napětí a proudu. Rozhraní M-Bus pro předávání dat. Jalový výkon dostupný pomocí rozhraní Až 250 zařízení lze adresovat pomocí primárních adres 7-místný displej. Jako příslušenství možnost olověného těsnění s víčkem Třída přesnosti B dle EN , Třída přesnosti 1 dle IEC Objednací čísla Standardní verze: EEM230-D -M MID verze: EEM230-D -M-MID Technické parametry Třída přesnosti B dle EN , Provozní napětí Referenční/max. proud Počáteční/min. proud Příkon 1 dle IEC VAC, 50 Hz Tolerance -20% / +15% Iref = 5 A Imax = 32 A Ist = 20 ma Imin = 0.25 A Aktivní 0.4W pro fázi Počitatelný rozsah Displej Podsvícený LCD, číslice o výšce 5mm Impulsů na kwh LED 2000 Imp./kWh Montáž Montáž Zapojení svorkovnice hlavního obvodu Zapojení svorkovnice ovládacího obvodu Izolační vlastnosti Na 35mm lištu, dle EN60715TH35 Průřez vodiče 6 mm 2, šroubovák pozidrive č. 1, slot č. 1, krouticí moment 1.2 Nm Průřez vodiče max. 2.5 mm 2, šroubovák pozidrive č. 0, slot č. 1, krouticí moment 0.5 Nm 4 kv / 50 Hz test dle VDE0435 pro elektroměrnou část 6 kv 1.2 / 50 µs surge napětí dle IEC kv / 50 Hz test dle VDE0435 pro rozhraní Třída ochrany zařízení ll Teplota okolí C Skladovací teplota C Relativní vlhkost EMC/odolnost proti rušení 95 % při C, bez kondenzace Surge dle IEC : na hlavním okruhu 4 kv, na rozhraní M-Bus 1 kv Burst dle IEC : na hlavním okruhu 4 kv, na rozhraní M-Bus 1 kv ESD dle IEC : kontakt 8 kv, vzduch 15 kv 1

2 Rozměry Části displeje T1 total (kwh) Zobrazuje celkovou spotřebu T1 part (kwh) Zobrazuje částečnou spotřebu, tuto hodnotu je možno resetovat P (kw) Zobrazuje okamžitý výkon U (V) Zobrazuje napětí na fázi I (A) Zobrazuje proud na fázi 2000 Imp/kWh Pulzuje v závislosti na množství použité energie. Indikace chyby (1L / 2L obrácené) pulzy 600/600 2

3 Menu pro zobrazení hodnoty na LCD 3

4 Schéma zapojení M Technické parametry M-Bus Protokol Sběrnicový systém Rychlost přenosu (bps) Doba odezvy (do odezvy systému) M-Bus Dle M-Bus specifikace 300, 2400, 9600 Bd. Přenosová rychlost je automaticky zjišťována Zápis: Čtení: až 60 ms až 60 ms 4

5 Přenos dat Pokud dochází k vyčítání hodnot, všechny hodnoty jsou přenášeny v telegramech Podporuje následující telegramy (viz strana 6 pro více informací): Initialisation SND_NKE Response: 0xE5 Reading meter REQ_UD2 Response: RSP_UD Changing primary address SND_UD Response: 0xE5 Reset T part SND_UD Response: 0xE5 Zařízení neodpovídá na neznámé dotazy Přenosová rychlost je automaticky detekována Zařízení má napěťový monitorovací systém. V případě ztráty napětí jsou registry uloženy v paměti EEPROM. Změna M-Bus adresy přímo na zařízení V menu běžte do «U» Dlouze stiskněte ( 3 sec) «MBUS-ADR» Krátké stisknutí M-Bus + 1, dlouhé stisknutí M-Bus + 10 Jakmile je adresa vybrána, počkejte na návrat do hlavního menu Value information field (VIF) Poskytuje informace o násobiteli a jednotce následujícího bloku dat Value information field extension (VIFE) Detailní informace o násobiteli a jednotce následujícího bloku dat Data information field (DIF) Určuje, jak by měly master interpretovat data, pokud jde o délku a kódování Data information field extension (DIFE) Poskytuje informace o tarifu a podjednotky následujícího bloku dat Reading meter Dotaz (Query): REQ_UD2 Odpověď (Response): RSP_UD (viz struktura telegramu) 0x68 0x38 0x38 0x68 0x08 PAdr 0x72 ID 0x43 0x4c DEV 02 ACC STAT 0 0 0x8c 0x10 0x04 Eto 0x8c 0x11 0x04 Epa 0x02 0xFD 0xC9 0xFF 0x01 V 0x02 0xFD 0xDB 0xFF 0x01 Iph1 0x02 0xAC 0xFF 0x01 P 0x82 0x40 0xAC 0xFF 0x01 Pr CSum 0x16 Proměnné: 1, 2 nebo 4 bytes Byte Obsah Typ Popis Eto = x 4 b. BCD Celková spotřeba Epa = x 4 b. BCD Dílčí spotřeba V = x 2b. Integer Napětí I = x 2b. Integer Proud P = x 2b. Integer Výkon Pr = x 2b. Integer Jalový výkon Jednotka s násobitelem I (Proud) 0.1 [ A ] U (Napětí) 1 [ V ] P active (Činný výkon) 0.01 [ kw ] P reactive (Jalový výkon) 0.01 [ kvar ] E (Spotřeba) 0.01 [ kwh ] 5

6 2 0x92 Délka pole 3 0x92 Délka pole 5 0x08 C 6 X Primární adresa 7 0x72 CI 8 x ID1 (LSB) 9 x ID2 10 x ID3 11 x ID4 (MSB) 12 0xEE MAN1 13 0x21 MAN2 14 x DEV (Typ-Version) MED (Electric) 16 x ACC 17 0x01 0x02 0x04 0x08 0x SIG SIG2 20 0x8C DIF 21 0x10 DIFE 22 0x04 VIF 0.01 kwh STAT Application_busy Any_Application_Error Power_low Permanent_Error Temporary_Error 37 0xFF VIFE 38 0x01 VIFE 39 V_2 40 V_1 Napětí 41 0x02 DIF 42 0xFD VIF 43 0xDB VIFE (0.1 A) 44 0xFF VIFE 45 0x01 VIFE 46 I_2 47 I_1 Proud 48 0x02 DIF 49 0xAC VIF (0.01kW) 50 0xFF VIFE 51 0x01 VIFE 52 P_2 53 P_1 Výkon 54 0x82 DIF 55 0x40 DIFE 56 0xAC VIF (0.01kVAR) 57 0xFF VIFE 58 0x01 VIFE 59 Pr_2 60 Pr_1 Jalový výkon 61 CS Kontrolní součet 62 0x16 Stop 23 EtoT1_4 24 EtoT1_3 25 EtoT1_2 26 EtoT1_1 27 0x8C DIF T1 Total 28 0x11 DIFE 29 0x04 VIF 0.01 kwh 30 EpaT1_4 31 EpaT1_3 32 EpaT1_2 33 EpaT1_1 34 0x02 DIF 35 0xFD DIFE 36 0xC9 VIF 1 V T1 Partial 6

7 Inicializace Dotaz: SND-NKE 0x10 0x40 Padr CSum 0x16 Struktura telegram (detailní) 1 0x10 Start 2 0x40 Odeslání nebo odpověď, Reset 3 Primární adresa 4 Kontrolní součet 5 0x16 Stop Změna primární adresy Dotaz: SND_UD (Byte 6 = aktuální M-Bus adresa; Byte 10 = nová adresa) 0x68 0x06 0x06 0x68 0x53 Padr 0x51 0x01 0x7A Nová A CSum 0x16 (detailní) 2 0x06 Délka pole 3 0x06 Délka pole 5 0x53 C 6 Primární adresa 7 0x51 CI 8 0x01 DIF 9 0x7A VIF 10 Nová adresa 11 Kontrolní součet 12 0x16 Stop Reset ACC (Aplikační reset) Dotaz: SND_UD 0x68 0x03 0x03 0x68 0x53 Padr 0x50 CSum 0x16 (detailní) 2 0x03 Délka pole 3 0x03 Délka pole 5 0x53 C 6 Primární adresa 7 0x50 CI 8 Kontrolní součet 9 0x16 Stop Změna T Part (Aplikační reset) Dotaz: SND_UD (Reset Counter: 0x01 = T1Part ) 0x68 0x04 0x04 0x68 0x53 Padr 0x50 Reset CSum 0x16 (detailní) 2 0x04 Délka pole 3 0x04 Délka pole 5 0x53 C 6 Primární adresa 7 0x50 CI 8 0x01 Reset Count T1 Part 9 Kontrolní součet 10 0x16 Stop Honeywell Environmental Control and Combustion Honeywell s.r.o. V parku 2326/ Praha, Česká Republika Telefon: Fax: supportcz@centraline.com
