Elektroměr s integrovaným sériovým rozhraním Modbus EEM400-D -MO-MID

Transkript

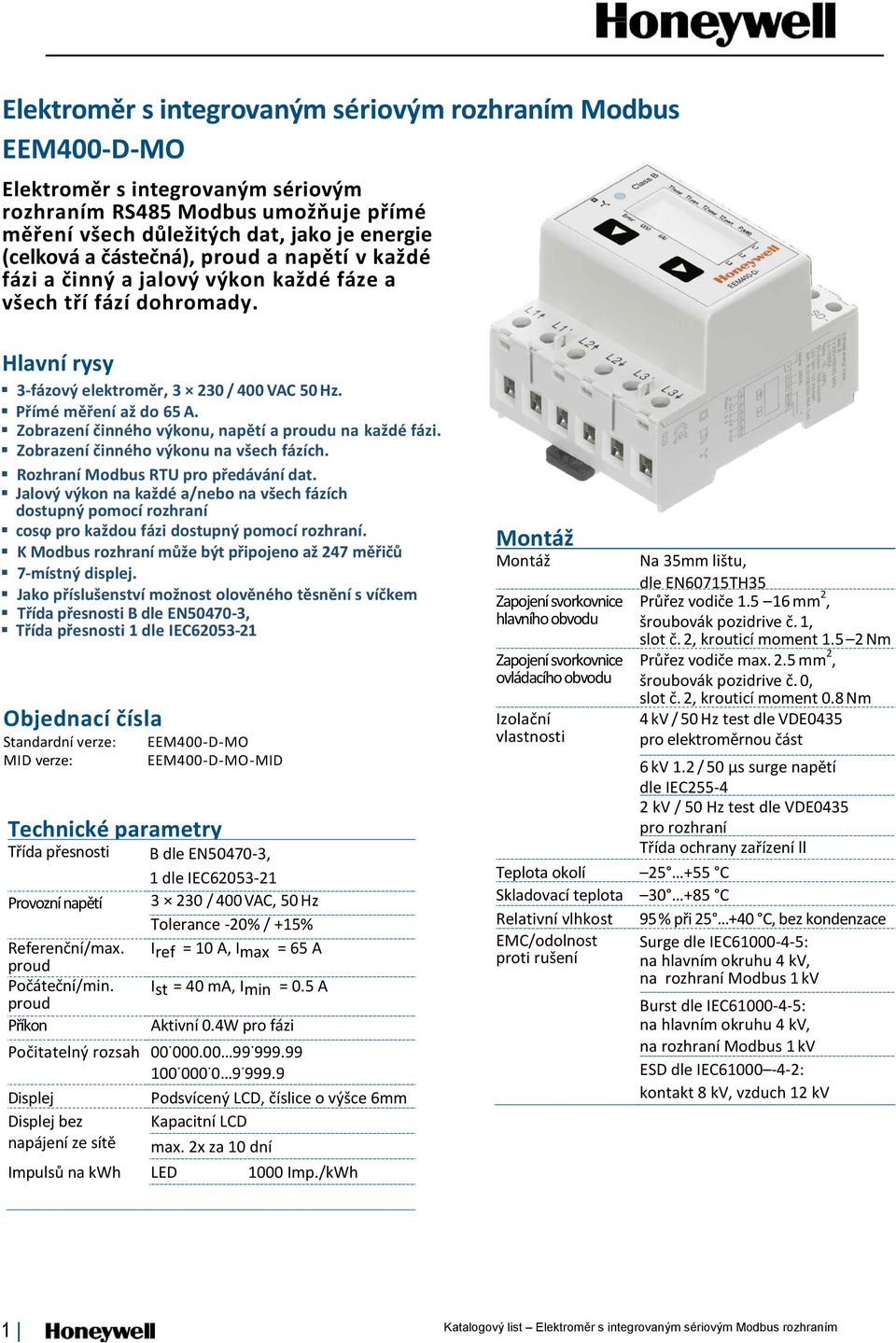

1 Elektroměr s integrovaným sériovým rozhraním Modbus EEM400-D-MO Elektroměr s integrovaným sériovým rozhraním RS485 Modbus umožňuje přímé měření všech důležitých dat, jako je energie (celková a částečná), proud a napětí v každé fázi a činný a jalový výkon každé fáze a všech tří fází dohromady. Hlavní rysy 3-fázový elektroměr, / 400 VAC 50 Hz. Přímé měření až do 65 A. Zobrazení činného výkonu, napětí a proudu na každé fázi. Zobrazení činného výkonu na všech fázích. Rozhraní Modbus RTU pro předávání dat. Jalový výkon na každé a/nebo na všech fázích dostupný pomocí rozhraní cosϕ pro každou fázi dostupný pomocí rozhraní. K Modbus rozhraní může být připojeno až 247 měřičů 7-místný displej. Jako příslušenství možnost olověného těsnění s víčkem Třída přesnosti B dle EN , Třída přesnosti 1 dle IEC Objednací čísla Standardní verze: MID verze: EEM400-D -MO EEM400-D -MO-MID Technické parametry Třída přesnosti B dle EN , Provozní napětí Referenční/max. proud Počáteční/min. proud Příkon 1 dle IEC / 400 VAC, 50 Hz Tolerance -20% / +15% Iref = 10 A, Imax = 65 A Ist = 40 ma, Imin = 0.5 A Aktivní 0.4W pro fázi Počitatelný rozsah Displej Podsvícený LCD, číslice o výšce 6mm Displej bez Kapacitní LCD napájení ze sítě max. 2x za 10 dní Impulsů na kwh LED 1000 Imp./kWh Montáž Montáž Zapojení svorkovnice hlavního obvodu Zapojení svorkovnice ovládacího obvodu Izolační vlastnosti Na 35mm lištu, dle EN60715TH35 Průřez vodiče mm 2, šroubovák pozidrive č. 1, slot č. 2, krouticí moment Nm Průřez vodiče max. 2.5 mm 2, šroubovák pozidrive č. 0, slot č. 2, krouticí moment 0.8 Nm 4 kv / 50 Hz test dle VDE0435 pro elektroměrnou část 6 kv 1.2 / 50 µs surge napětí dle IEC kv / 50 Hz test dle VDE0435 pro rozhraní Třída ochrany zařízení ll Teplota okolí C Skladovací teplota C Relativní vlhkost 95 % při C, bez kondenzace EMC/odolnost proti rušení Surge dle IEC : na hlavním okruhu 4 kv, na rozhraní Modbus 1 kv Burst dle IEC : na hlavním okruhu 4 kv, na rozhraní Modbus 1 kv ESD dle IEC : kontakt 8 kv, vzduch 12 kv 1

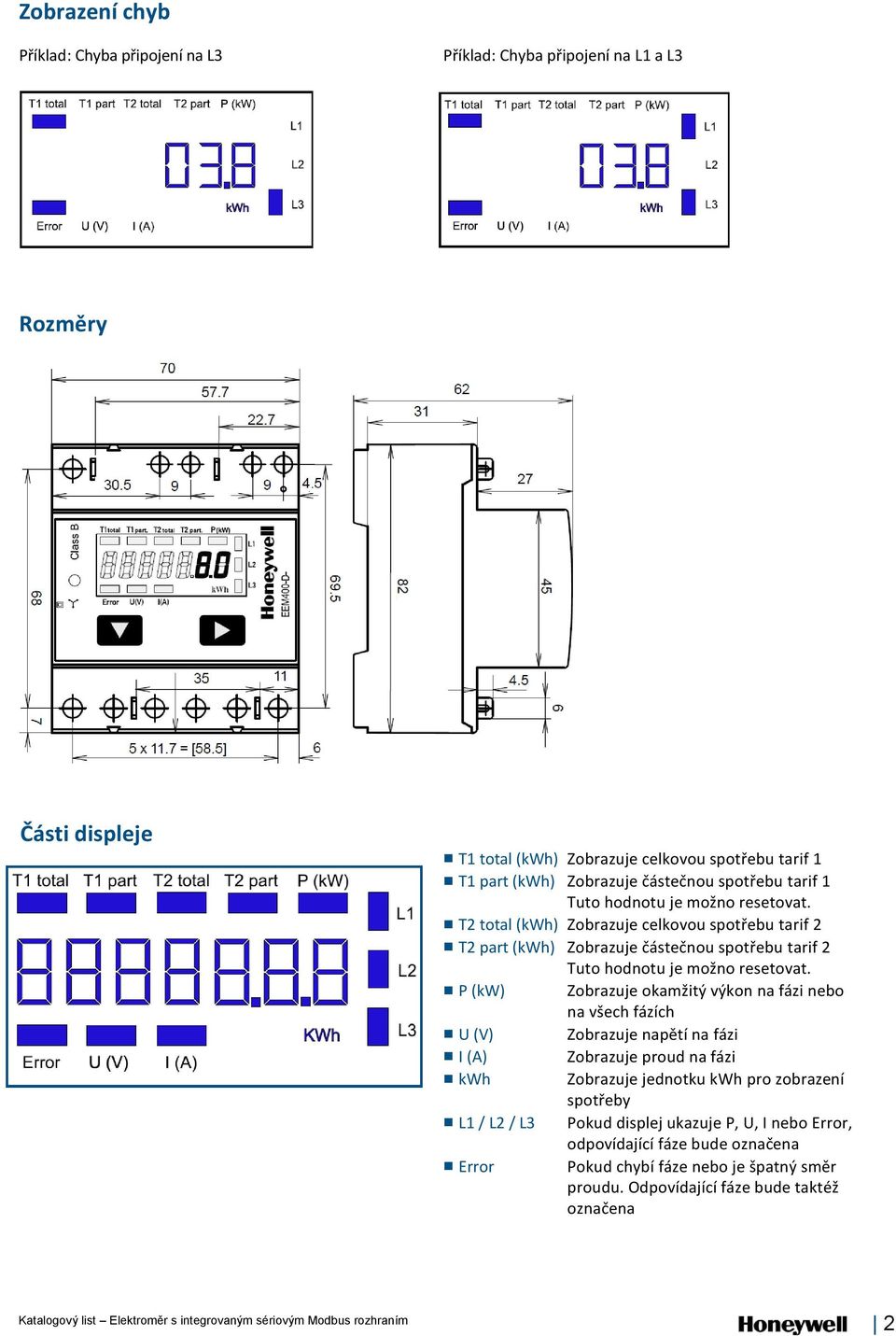

2 Zobrazení chyb Příklad: Chyba připojení na L3 Příklad: Chyba připojení na L1 a L3 Rozměry Části displeje T1 total (kwh) Zobrazuje celkovou spotřebu tarif 1 T1 part (kwh) Zobrazuje částečnou spotřebu tarif 1 Tuto hodnotu je možno resetovat. T2 total (kwh) Zobrazuje celkovou spotřebu tarif 2 T2 part (kwh) Zobrazuje částečnou spotřebu tarif 2 Tuto hodnotu je možno resetovat. P (kw) Zobrazuje okamžitý výkon na fázi nebo na všech fázích U (V) Zobrazuje napětí na fázi I (A) Zobrazuje proud na fázi kwh Zobrazuje jednotku kwh pro zobrazení spotřeby L1 / L2 / L3 Pokud displej ukazuje P, U, I nebo Error, odpovídající fáze bude označena Error Pokud chybí fáze nebo je špatný směr proudu. Odpovídající fáze bude taktéž označena 2

3 Menu pro zobrazení hodnoty na LCD 5

4 Schéma zapojení 6

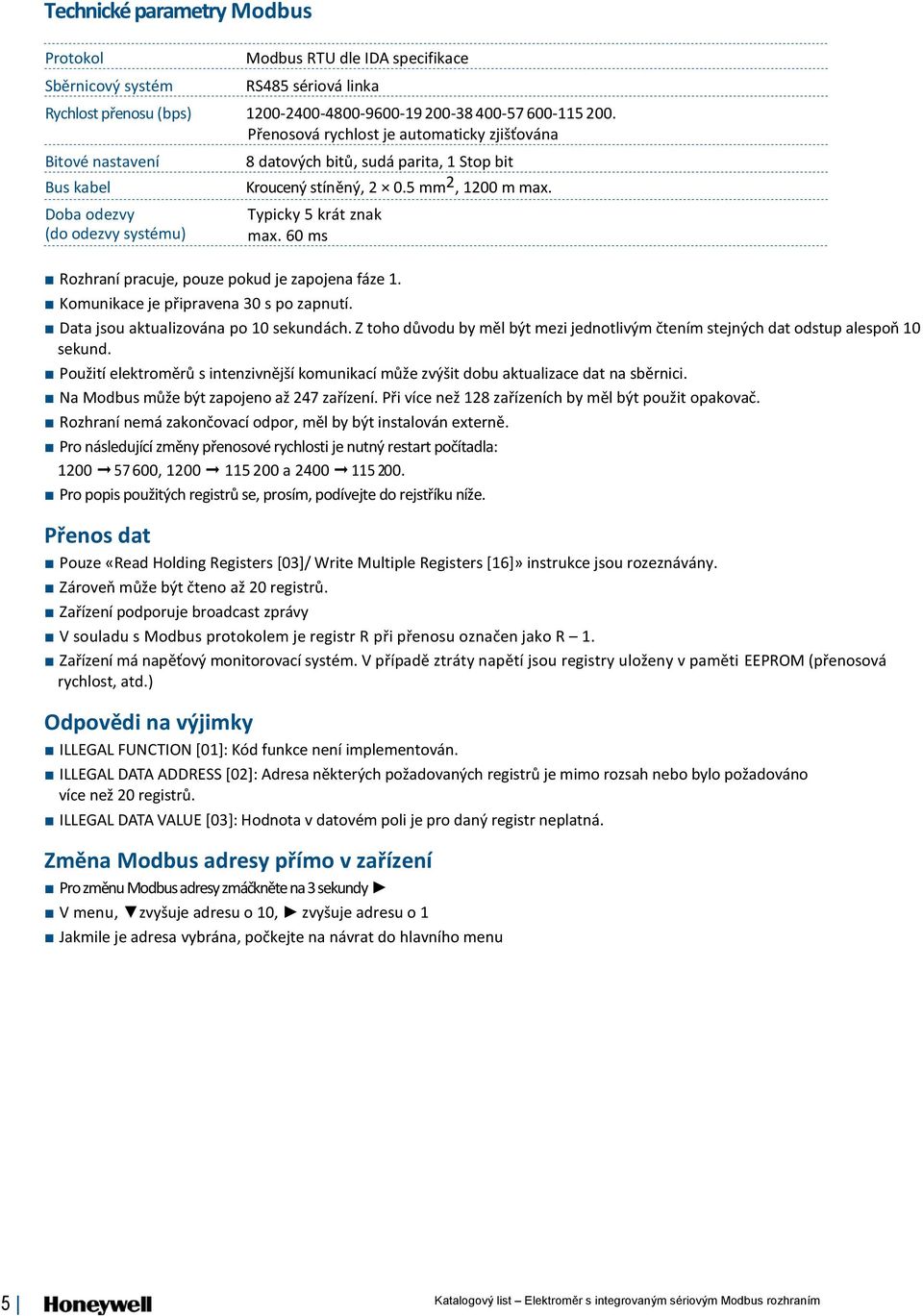

5 Technické parametry Modbus Protokol Sběrnicový systém Modbus RTU dle IDA specifikace RS485 sériová linka Rychlost přenosu (bps) Přenosová rychlost je automaticky zjišťována Bitové nastavení Bus kabel Doba odezvy (do odezvy systému) 8 datových bitů, sudá parita, 1 Stop bit Kroucený stíněný, mm 2, 1200 m max. Typicky 5 krát znak max. 60 ms Rozhraní pracuje, pouze pokud je zapojena fáze 1. Komunikace je připravena 30 s po zapnutí. Data jsou aktualizována po 10 sekundách. Z toho důvodu by měl být mezi jednotlivým čtením stejných dat odstup alespoň 10 sekund. Použití elektroměrů s intenzivnější komunikací může zvýšit dobu aktualizace dat na sběrnici. Na Modbus může být zapojeno až 247 zařízení. Při více než 128 zařízeních by měl být použit opakovač. Rozhraní nemá zakončovací odpor, měl by být instalován externě. Pro následující změny přenosové rychlosti je nutný restart počítadla: , a Pro popis použitých registrů se, prosím, podívejte do rejstříku níže. Přenos dat Pouze «Read Holding Registers [03]/ Write Multiple Registers [16]» instrukce jsou rozeznávány. Zároveň může být čteno až 20 registrů. Zařízení podporuje broadcast zprávy V souladu s Modbus protokolem je registr R při přenosu označen jako R 1. Zařízení má napěťový monitorovací systém. V případě ztráty napětí jsou registry uloženy v paměti EEPROM (přenosová rychlost, atd.) Odpovědi na výjimky ILLEGAL FUNCTION [01]: Kód funkce není implementován. ILLEGAL DATA ADDRESS [02]: Adresa některých požadovaných registrů je mimo rozsah nebo bylo požadováno více než 20 registrů. ILLEGAL DATA VALUE [03]: Hodnota v datovém poli je pro daný registr neplatná. Změna Modbus adresy přímo v zařízení Pro změnu Modbus adresy zmáčkněte na 3 sekundy V menu, zvyšuje adresu o 10, zvyšuje adresu o 1 Jakmile je adresa vybrána, počkejte na návrat do hlavního menu 5

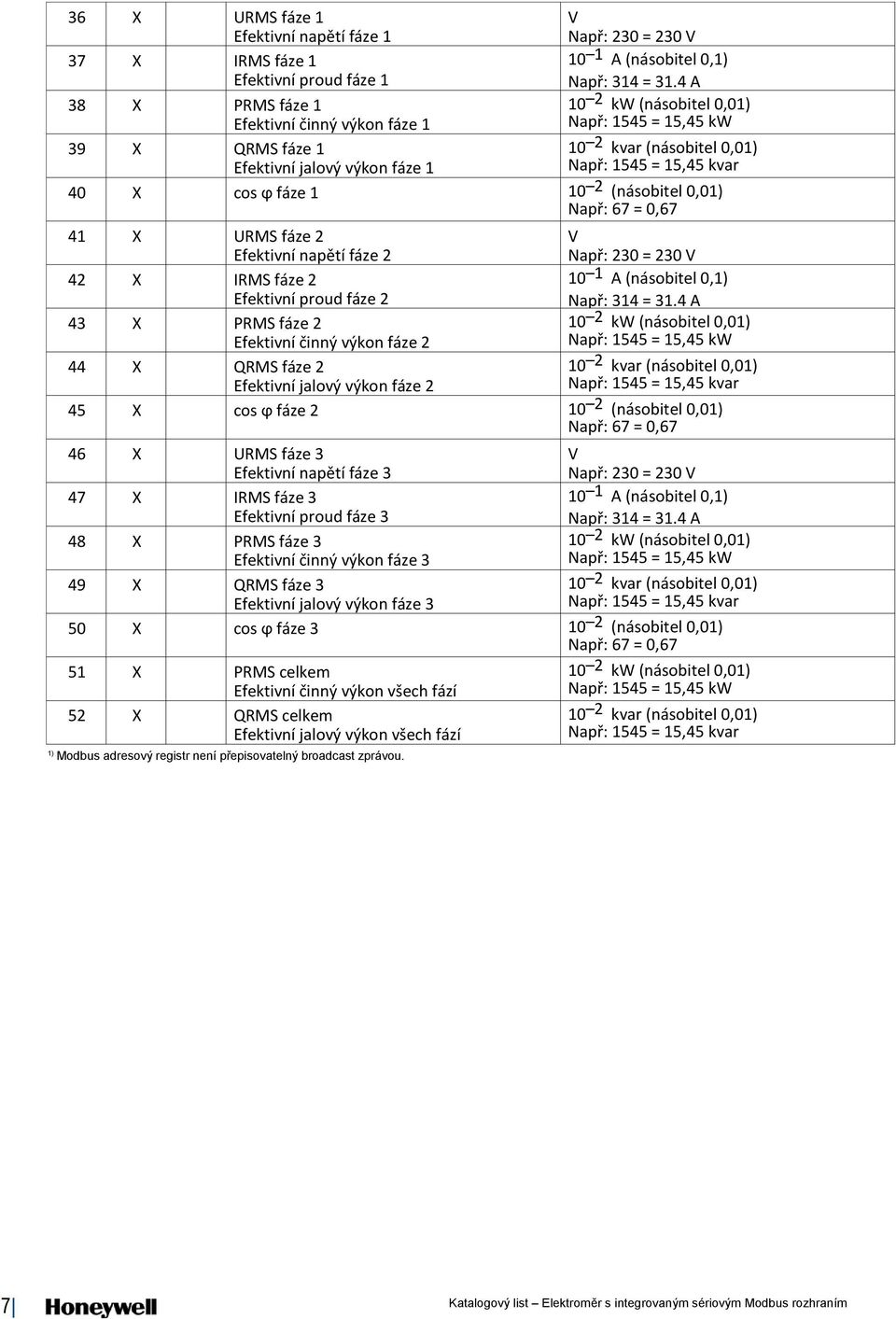

6 Registry U dvojitých registrů (4 5, 16 17, 28 29, 30 31) je vyšší registr poslán jako první (Big_Endian). Dílčí počítadlo (30 31) může být vynulováno zapsáním nuly do obou registrů ve stejné zprávě. R Čtení Zápis Popis Jednotka 1 X Firmware-Verze Např: 11 =FW X Modbus kom. číslo podporovaných registrů 52 3 X Modbus kom. číslo podporovaných flagů X Přenosová rychlost Např: Baudrate High = 1 Baudrate Low = = bps 6 X Nepoužito 0 7 X Typ / ASN funkce «EE» 8 X Typ / ASN funkce «M4» 9 X Typ / ASN funkce «00» 10 X Typ / ASN funkce «--» 11 X Typ / ASN funkce «D-» 12 X Typ / ASN funkce «MO» 13 X Typ / ASN funkce 14 X Typ / ASN funkce 15 X HW vers. Modif. Např: 11 =HW X Sériové číslo nízké Např: «12AB» 18 X Sériové číslo vysoké Např: «HK» 19 X Nepoužito 0 20 X Nepoužito 0 21 X Nepoužito 0 22 X Status / Ochrana 0 = bez problému 1 = problém s posledním komunikačním požadavkem 23 X Modbus Timeout ms 24 X X1) Modbus Adresa Rozsah X Registr chyb 0 : Bez chyby 1 : Chyba fáze 1 2 : Chyba fáze 2 3 : Chyba fáze 1 a 2 4 : Chyba fáze 3 5 : Chyba fáze 1 a 3 6 : Chyba fáze 2 a 3 7 : Chyba fáze 1, 2 a 3 26 X Nepoužito 0 27 X Nepoužito X WT1 Celková hodnota Celkový čítač energie Tarif kwh (násobitel 0,01) Např: WT1 total High = 13 WT1 total Low = = = kwh X X WT1 Dílčí hodnota Dílčí čítač energie Tarif X WT2 Celková hodnota Celkový čítač energie Tarif X X WT2 Dílčí hodnota Dílčí čítač energie Tarif kwh (násobitel 0,01) Např: WT1 partial High = 13 WT1 partial Low = = = kwh 10 2 kwh (násobitel 0,01) Např: WT2 total High = 13 WT2 total Low = = = kwh 10 2 kwh (násobitel 0,01) Např: WT2 partial High = 13 WT2 partial Low = = = kwh 6

7 36 X URMS fáze 1 Efektivní napětí fáze 1 37 X IRMS fáze 1 Efektivní proud fáze 1 V Např: 230 = 230 V 10 1 A (násobitel 0,1) Např: 314 = 31.4 A 10 2 kw (násobitel 0,01) Např: 1545 = 15,45 kw 38 X PRMS fáze 1 Efektivní činný výkon fáze 1 39 X QRMS fáze 1 Efektivní jalový výkon fáze kvar (násobitel 0,01) Např: 1545 = 15,45 kvar 40 X cos ϕ fáze (násobitel 0,01) Např: 67 = 0,67 41 X URMS fáze 2 Efektivní napětí fáze 2 42 X IRMS fáze 2 Efektivní proud fáze 2 43 X PRMS fáze 2 Efektivní činný výkon fáze 2 44 X QRMS fáze 2 Efektivní jalový výkon fáze 2 V Např: 230 = 230 V 10 1 A (násobitel 0,1) Např: 314 = 31.4 A 10 2 kw (násobitel 0,01) Např: 1545 = 15,45 kw 10 2 kvar (násobitel 0,01) Např: 1545 = 15,45 kvar 45 X cos ϕ fáze (násobitel 0,01) Např: 67 = 0,67 46 X URMS fáze 3 Efektivní napětí fáze 3 V Např: 230 = 230 V 47 X IRMS fáze 3 Efektivní proud fáze A (násobitel 0,1) Např: 314 = 31.4 A 48 X PRMS fáze 3 Efektivní činný výkon fáze kw (násobitel 0,01) Např: 1545 = 15,45 kw 49 X QRMS fáze 3 Efektivní jalový výkon fáze kvar (násobitel 0,01) Např: 1545 = 15,45 kvar 50 X cos ϕ fáze (násobitel 0,01) Např: 67 = 0,67 51 X PRMS celkem Efektivní činný výkon všech fází 52 X QRMS celkem Efektivní jalový výkon všech fází 1) Modbus adresový registr není přepisovatelný broadcast zprávou kw (násobitel 0,01) Např: 1545 = 15,45 kw 10 2 kvar (násobitel 0,01) Např: 1545 = 15,45 kvar 7
