Elektroměr s integrovaným sériovým rozhraním Modbus EEM230-D -MO-MID

Transkript

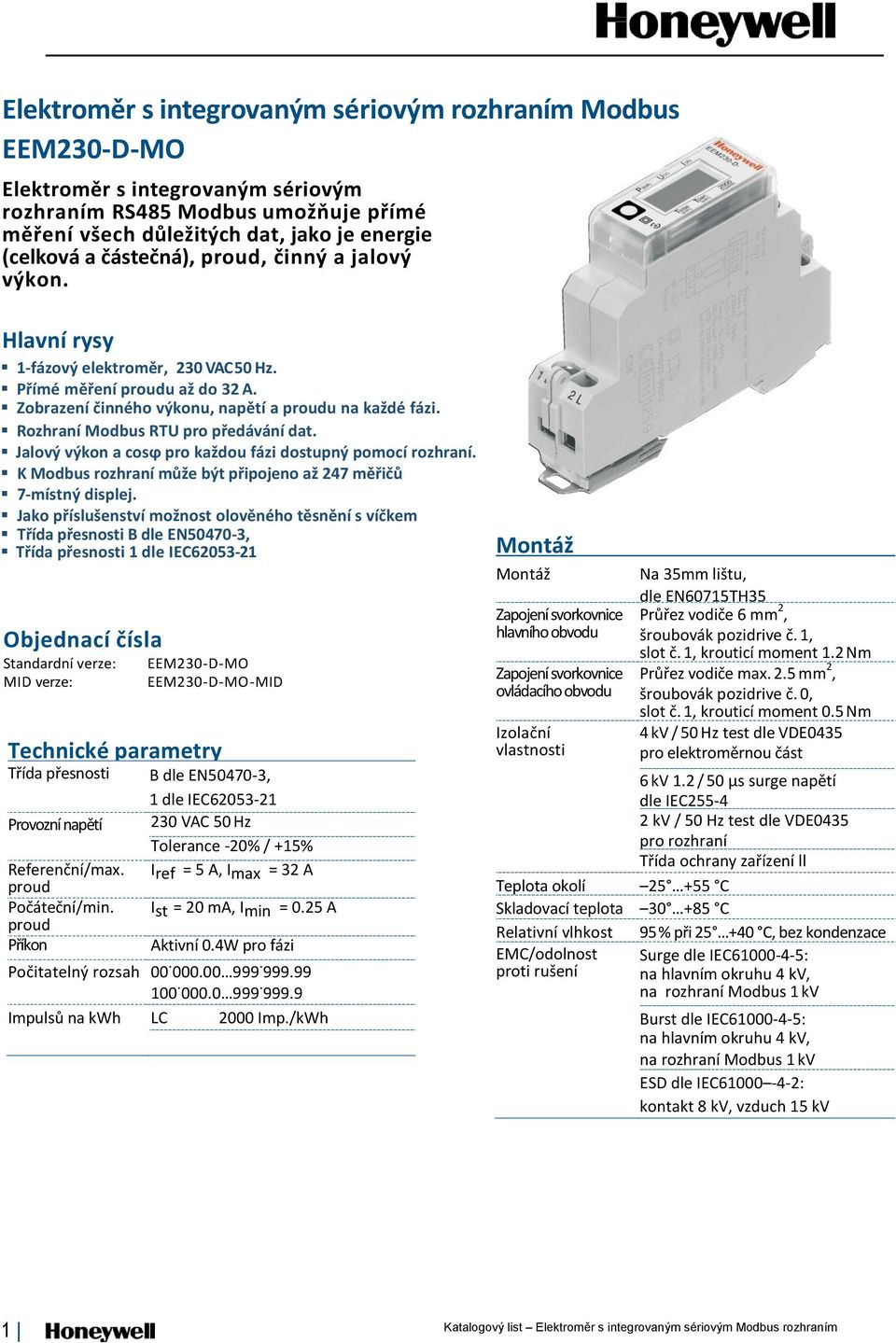

1 Elektroměr s integrovaným sériovým rozhraním Modbus EEM230-D-MO Elektroměr s integrovaným sériovým rozhraním RS485 Modbus umožňuje přímé měření všech důležitých dat, jako je energie (celková a částečná), proud, činný a jalový výkon. Hlavní rysy 1-fázový elektroměr, 230 VAC 50 Hz. Přímé měření proudu až do 32 A. Zobrazení činného výkonu, napětí a proudu na každé fázi. Rozhraní Modbus RTU pro předávání dat. Jalový výkon a cosϕ pro každou fázi dostupný pomocí rozhraní. K Modbus rozhraní může být připojeno až 247 měřičů 7-místný displej. Jako příslušenství možnost olověného těsnění s víčkem Třída přesnosti B dle EN , Třída přesnosti 1 dle IEC Objednací čísla Standardní verze: MID verze: EEM230-D -MO EEM230-D -MO-MID Technické parametry Třída přesnosti B dle EN , Provozní napětí Referenční/max. proud Počáteční/min. proud Příkon 1 dle IEC VAC 50 Hz Tolerance -20% / +15% Iref = 5 A, Imax = 32 A Ist = 20 ma, Imin = 0.25 A Aktivní 0.4W pro fázi Počitatelný rozsah Impulsů na kwh LC 2000 Imp./kWh Montáž Montáž Zapojení svorkovnice hlavního obvodu Zapojení svorkovnice ovládacího obvodu Izolační vlastnosti Na 35mm lištu, dle EN60715TH35 Průřez vodiče 6 mm 2, šroubovák pozidrive č. 1, slot č. 1, krouticí moment 1.2 Nm Průřez vodiče max. 2.5 mm 2, šroubovák pozidrive č. 0, slot č. 1, krouticí moment 0.5 Nm 4 kv / 50 Hz test dle VDE0435 pro elektroměrnou část 6 kv 1.2 / 50 µs surge napětí dle IEC kv / 50 Hz test dle VDE0435 pro rozhraní Třída ochrany zařízení ll Teplota okolí C Skladovací teplota C Relativní vlhkost 95 % při C, bez kondenzace EMC/odolnost proti rušení Surge dle IEC : na hlavním okruhu 4 kv, na rozhraní Modbus 1 kv Burst dle IEC : na hlavním okruhu 4 kv, na rozhraní Modbus 1 kv ESD dle IEC : kontakt 8 kv, vzduch 15 kv 1

2 Rozměry Části displeje T1 total (kwh) Zobrazuje celkovou spotřebu T1 part (kwh) Zobrazuje částečnou spotřebu, tuto hodnotu je možno resetovat P (kw) Zobrazuje okamžitý výkon U (V) Zobrazuje napětí na fázi I (A) Zobrazuje proud na fázi 2000 Imp/kWh Pulzuje v závislosti na množství použité energie. Indikace chyby (1L / 2L obrácené) pulzy 600/600 Schéma zapojení 2

3 Menu pro zobrazení hodnoty na LC 3

4 Technické parametry Modbus Protokol Sběrnicový systém Modbus RTU dle IDA specifikace RS485 sériová linka Rychlost přenosu (bps) Přenosová rychlost je automaticky zjišťována Bitové nastavení Bus kabel Doba odezvy (do odezvy systému) 8 datových bitů, sudá parita, 1 Stop bit Kroucený stíněný, mm 2, 1200 m max. Typicky 5 krát znak max. 60 ms Komunikace je připravena 30 s po zapnutí. Data jsou aktualizována po 5 sekundách. Z toho důvodu by měl být mezi jednotlivým čtením stejných dat odstup alespoň 5 sekund. Použití elektroměrů s intenzivnější komunikací může zvýšit dobu aktualizace dat na sběrnici. Na Modbus může být zapojeno až 247 zařízení. Při více než 128 zařízeních by měl být použit opakovač. Rozhraní nemá zakončovací odpor, měl by být instalován externě. Pro následující změny přenosové rychlosti je nutný restart počítadla: Pro popis použitých registrů se, prosím, podívejte do rejstříku níže. Přenos dat Pouze «Read Holding Registers [03]/ Write Multiple Registers [16]» instrukce jsou rozeznávány. Zároveň může být čteno až 20 registrů. Zařízení podporuje broadcast zprávy V souladu s Modbus protokolem je registr R při přenosu označen jako R 1. Zařízení má napěťový monitorovací systém. V případě ztráty napětí jsou registry uloženy v paměti EEPROM (přenosová rychlost, atd.) Odpovědi na výjimky ILLEGAL FUNCTION [01]: Kód funkce není implementován. ILLEGAL DATA ADDRESS [02]: Adresa některých požadovaných registrů je mimo rozsah nebo bylo požadováno více než 20 registrů. ILLEGAL DATA VALUE [03]: Hodnota v datovém poli je pro daný registr neplatná. Změna Modbus adresy přímo v zařízení Pro změnu Modbus adresy běžte do «U» Zmáčkněte dlouze ( 3 sec) «Adr» Zmáčkněte krátce adresa + 1, zmáčkněte dlouze adresa + 10 Jakmile je adresa vybrána, počkejte na návrat do hlavního menu 4

5 Registry U dvojitých registrů (4 5, 16 17, 28 29, 30 31) je vyšší registr poslán jako první (Big_Endian). Dílčí počítadlo (30 31) může být vynulováno zapsáním nuly do obou registrů ve stejné zprávě. R Čtení Zápis Popis Jednotka 1 X Firmware-Verze Např: 11 =FW X Modbus kom. číslo podporovaných registrů 40 3 X Modbus kom. číslo podporovaných flagů X Přenosová rychlost Např: Baudrate High = 1 Baudrate Low = = bps 6 X Nepoužito 0 7 X Typ / ASN funkce «EE» 8 X Typ / ASN funkce «M2» 9 X Typ / ASN funkce «30» 10 X Typ / ASN funkce «--» 11 X Typ / ASN funkce «D-» 12 X Typ / ASN funkce «MO» 13 X Typ / ASN funkce 14 X Typ / ASN funkce 15 X HW vers. Modif. Např: 11 =HW X Sériové číslo nízké Např: «12AB» 18 X Sériové číslo vysoké Např: «HK» 19 X Nepoužito 0 20 X Nepoužito 0 21 X Nepoužito 0 22 X Status / Ochrana 0 = bez problému 1 = problém s posledním komunikačním požadavkem 23 X Modbus Timeout ms 24 X X1) Modbus Adresa Rozsah X Registr chyb 0 : Bez chyby 1 : Chyba 26 X Nepoužito 0 27 X Nepoužito X WT1 Celková hodnota Celkový čítač energie Tarif X X WT1 Dílčí hodnota Dílčí čítač energie Tarif 1 32 X Nepoužito 0 33 X Nepoužito 0 34 X Nepoužito 0 35 X Nepoužito kwh (násobitel 0,01) Např: WT1 total High = 13 WT1 total Low = = = kwh 10 2 kwh (násobitel 0,01) Např: WT1 partial High = 13 WT1 partial Low = = = kwh 5

6 36 X URMS Efektivní napětí V Např: 230 = 230 V 37 X IRMS Efektivní proud 10 1 A (násobitel 0,1) Např: 314 = 31.4 A 38 X PRMS Efektivní činný výkon 10 2 kw (násobitel 0,01) Např: 1545 = 15,45 kw 39 X QRMS Efektivní jalový výkon 10 2 kvar (násobitel 0,01) Např: 1545 = 15,45 kvar 40 X cos ϕ 10 2 (násobitel 0,01) Např: 67 = 0,67 1) Modbus adresový registr není přepisovatelný broadcast zprávou. Honeywell Environmental Control and Combustion Honeywell s.r.o. V parku 2326/ Praha, Česká Republika Telefon: Fax: supportcz@centraline.com
