Příslušenství. Funkce. čeština - 3 -

Transkript

1 Obsah Funkce... 3 Příslušenství... 3 Úvod... 4 Příprava... 4 Bezpečnostní opatření... 4 Napájecí zdroj... 4 Napájecí kabel... 4 Vlhkost a voda... 4 Čištění... 4 Ventilace... 5 Horko a oheň... 5 Blesky... 5 Náhradní díly... 5 Servis... 5 Likvidace odpadu... 5 Informace pro uživatele ze zemí EU... 5 Odpojení zařízení... 6 Hlasitost sluchátek... 6 Instalace... 6 LCD obrazovka... 6 Varování... 6 Přehledný popis dálkového ovládání... 7 LCD TV a ovládací tlačítka... 8 Zobrazení zapojení... 9 Připojení k napájení Připojení antény Připojení k DVD přehrávači Použití ostatních konektorů Připojení ostatních zařízení přes scart Provozní dosah dálkového ovládání Zapnutí a vypnutí TV Zapnutí TV Vypnutí TV Výběr vstupu Základní postupy Používání tlačítek na TV Nastavení hlasitosti Volba programu Zobrazení hlavní nabídky Režim AV Používání dálkového ovládání Nastavení hlasitosti Výběr programu (předchozí a následující).. 17 Výběr programu (přímo) Navigace v systému nabídek Systém nabídek Nabídka obrazu Režim Kontrast/Jas/Ostrost/Barva/Tón Barevná teplota Redukce šumu Herní režim (volitelně) Filmový režim D hřebenový filtr Zvětšení obrazu Reset Uložení Nabídka zvuku Hlasitost Ekvalizér Vyvážení Sluchátka Hlasitost Vyvážení Režim zvuku Funkce AVL Efekt Dynamické basy Subwoofer D Panorama Uložení Nabídka funkcí PIP PIP Zapnutí/Vypnutí PIP Obraz PIP Poloha PIP Zdroj PIP Prohození PAP PAP Zapnutí/Vypnutí PAP Obraz PAP Zdroj PAP Prohození Časovač vypnutí Dětský zámek Jazyk EXT-2 Vý stup Modré pozadí Pozadí nabídky Vypršení nabídky Jazyk teletextu Výchozí zvětšení Režim celé obrazovky HDMI Nabídka instalace Programová tabulka Název Vložit Odstranit APS (Automatický programovací systém) Země Program Pásmo Kanál Systém barev Zvukový systém Jemné ladění Vyhledávání Uložení Instalační nabídka v režimu AV čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 1HDMI-3D

2 Systém barev Videorekordér Uložit program Nabídka zdroje Zobrazení informací Funkce utlumení Režimy PIP (obraz v obraze) a PAP (obraz a obraz) Výběr režimu obrazu Zastavení obrazu Režimy zvětšení Automatický : : Panoramatický :9 Zoom Kino Titulky Teletext Rady Péče o obrazovku Pozůstatky obrazu Bez napájení Špatný obraz Žádný obraz Zvuk Dálkový ovladač Zdroje vstupu Příloha B: Kompatibilita AV a HDMI Příloha C: Popis zapojení konektorů Technický popis čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 2HDMI-3D

3 Funkce Dálkově ovládaná barevná LCD televize Konektor HDMI pro digitální obraz a zvuk. Toto připojení podporuje signál s vysokým rozlišením (High Definition). 100 programů z pásem VHF, UHF nebo kabelu Příslušenství ABC DEF GHI JKL MNO PQR STU VWX YZ AV 0 -/-- SOURCE EXIT INFO I-II P/CH Lze ladit kabelové kanály. Systém nabídek OSD Nabízí dva konektory scart pro externí zařízení (jako jsou video, herní konzole, audio sestavy apod.) MENU WIDE OK GUIDE TV/DTV Stereofonní zvukový systém (3D Panorama). Teletext, fastext, TOP text P<P/SWAP PP Připojení sluchátek Automatický programovací systém Dálkové ovládání Ruční vyhledávání vpřed nebo spět. Časovač spánku Dětský zámek Automatické utlumení zvuku při žádném signálu Přehrává NTSC Funkce PIP, PAP a PAT Baterie 2 X AAA Automatické omezení hlasitosti (funkce AVL) Není-li detekován platný signál, po 5 minutách se televize automaticky přepne do pohotovostního režimu. Funkce PLL (vyhledávání frekvence) Linkový zvukový vý stup Herní režim (volitelně) Příručka s pokyny čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 3HDMI-3D

4 Úvod Děkujeme Vám za zakoupení tohoto výrobku. Tato příručka vám pomůže se správným používáním vaší televize. Před použitím televize si prosíme přečtěte tuto příručku velmi pozorně. Uschovejte prosíme tuto příručku na bezpečném místě pro pozdější použití. Příprava Kvůli ventilaci je třeba kolem televize ponechat asi 10 cm volného místa. Neumísťujte žádné předměty na televizi, mohlo by dojít k nežádoucím nebo nebezpečným situacím. Zařízení lze používat pouze v mírném klimatu. Bezpečnostní opatření Kvůli bezpečnosti si prosíme přečtěte velmi pozorně následující doporučená bezpečností opatření. Napájecí zdroj Televizi lze provozovat pouze při napájení ze zásuvky s V střídavého proudu o frekvenci 50 Hz. Ujistěte se, že jsou zvoleny právě tyto vhodné parametry pro napájení. Napájecí kabel Neumísťujte televizi nebo jiný nábytek apod. na napájecí kabel, ani jej nijak jinak neškřípejte. Napájecí kabel tahejte za zástrčku. Neodpojujte zařízení táhnutím za kabel a nikdy se nedotý kejte napájecího kabelu mokrý ma rukama, mohlo by to způsobit zkrat nebo úraz elektrickým proudem. Nikdy na kabelu nedělejte uzel ani jej nesvazujte s ostatními kabely. Napájecí kabely musí vždy být umístěny takovým způsobem, aby na ně nikdo nemohl šlápnout. Poškozený napájecí kabel může způsobit požár nebo úraz elektrickým proudem. Je-li poškozen a potřebu vyměnit, mělo by to být provedeno odborným technikem. Vlhkost a voda Nepoužívejte toto zařízení ve vlhkém prostředí (například koupelna, části kuchyně a v blízkosti pračky). Nevystavujte toto zařízení vodě nebo dešti, mohlo by to být nebezpečné, ani na něj nestavte objekty naplněné kapalinami (například vázy s květinami apod.). Dávejte pozor na postříkání nebo pokapání. Jestliže se do zařízení dostane jakýkoliv pevný předmět nebo kapalina, odpojte televizor a nechte jej zkontrolovat odborníkem předtím, než jej začnete znovu používat. Čištění Před čištěním odpojte televizor ze zásuvky ve zdi. Nepoužívejte kapalné nebo aerosolové čističe. Použijte měkký a suchý hadřík. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 4HDMI-3D

5 Ventilace Otvory v televizi jsou určeny k ventilace a zajištění spolehlivého provozu. Aby nedošlo k přehřátí, nesmí být tyto otvory nijak blokovány nebo přikryty. Horko a oheň Televize by neměla být umístěna v blízkosti otevřeného ohně nebo jiných zdrojů horka (např. elektrického přímotopu). Zajistěte, aby žádné zdroje otevřeného ohně (jako jsou například svíčky) nebyly umístěny navrch televize. Baterie nesmí být vystaveny nadměrnému horku (přímému slunečnímu světku, ohni apod.). Blesky Pro případ bouřky s blesky během například dovolené odpojte předtím zařízení ze zásuvky ve zdi. Náhradní díly Jsou-li potřeba nějaké náhradní díly, ujistěte se, že servisní pracovník používá náhradní díly, které jsou doporučeny výrobcem nebo mají stejné parametry jako původní díly. Neodborná výměna náhradních dílů může zapříčinit požár, úraz elektrickým proudem a jiná rizika. Servis Přenechte prosím všechny servisní práce odborníkům. Neodstraňujte sami kryt televize, mohlo by dojít k úrazu elektrický m proudem. Likvidace odpadu Pokyny pro likvidaci odpadu: Balení a pomocné balicí prvky jsou recyklovatelné a měly by být tedy recyklovány. Balicí materiály, jako je například fólie, musí být mimo dosah dětí. Baterie, včetně těch bez těžkých kovů, by neměly být likvidovány s domácím odpadem. Prosíme likvidujte baterie způsobem šetrným k životnímu prostředí. Zjistěte si platné zákony a nařízení pro vaší oblast. Katodová fluerescenční lampa v LCD panelu obsahuje malé množství rtuti. Likvidaci proto provádějte v souladu s platnými předpisy. Informace pro uživatele ze zemí EU Tento symbol na vý robku nebo balení znamená, že elektrické nebo elektronické zařízení by mělo být likvidováno na konci doby životnosti odděleně od domácího odpadu. Pro recyklaci odpadu existují v EU speciální sběrná místa. Více informací obdržíte od místních úřadů nebo od obchodníka, od kterého jste vý robek zakoupili. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 5HDMI-3D

6 Odpojení zařízení Zástrčka slouží k celkovému odpojení televize z napájení, proto musí bý t neustále snadno k dispozici. Hlasitost sluchátek Nadměrná hlasitost sluchátek může poškodit sluch. Instalace Aby nedošlo k úrazu, musí bý t toto zařízení v případě instalace na zeď připojeno bezpečně a v souladu s uvedenými pokyny (platí v případě, že je instalace na zeď možná). LCD obrazovka LCD panel je vysoce technicky komplexní vý robek se zhruba milionem filmový ch transistorů, které poskytují jemný obraz. Může se stát, že se na obrazovce objeví několik neaktivních pixelů, svítících neustále modře, zeleně nebo červeně. Tento stav nijak neovlivňuje správný chod zařízení. Varování Neponechávejte televizor v pohotovostním nebo provozním režimu, jestliže opouštíte domov. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 6HDMI-3D

7 Přehledný popis dálkového ovládání Pohotovostní režim Přímý program Výběr zdroje Informace Program nahoru / Program dolů OK / Zastavit obraz Kurzor Nabídka Hlavní nabídka ABC DEF GHI JKL MNO PQR STU VWX YZ Nabídka Picture AV 0 -/-- Nabídka Sound Čas / podstránka SOURCE P/CH INFO I-II EXIT Teletext Mix / PIP Mod Image size / Širokoúhlý obraz / OK Rozšířit MENU TV/DTV Předchozí program Výběr režimu obrazu Odhalit Stránka s obsahem Aktualizovat / PAP Mod Podržet / PIP Pozition WIDE GUIDE 17 MODRÉ P<P/SWAP PP Jazyk audio Zap TV / Zavřít nabídku Mono-stereo/ Dual A-B Zvý šení hlasitosti / Snížení hlasitosti Žádná funkce Ztlumit čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 7HDMI-3D

8 TV/AV MEN U P/C H LCD TV a ovládací tlačítka POHLED ZEPŘEDU C TV/AV MENU P/CH POHLED ZE STRANY ZADNÍ POHLED čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 8HDMI-3D

9 Zobrazení zapojení ZADNÍ POHLED Vstup RF Input slouží k připojení antény nebo kabelové televize. Používáte-li dekodér nebo mediální přehrávač, měly byste připojit anténní kabel přes toto zařízení k televizi pomocí vhodného anténního kabelu, jak je zobrazeno na nákresu dole. Vstup Video Input slouží k připojení videosignálu z externích zařízení. Připojte videokabel na jedné straně k vstupu VIDEO IN na televizi a k vý stupu VIDEO OUT na vašem zařízení. Vý stupy Audio Line Out vysílají zvukový signál na externí zařízení jako je například zvukový systém (HiFi). Chcete-li připojit externí reproduktory k televizi, použijte výstupy AUDIO LINE OUT na televizi a zvukový kabel. Vstupy YPbPr Audio Input slouží k připojení zvukového signálu počítače nebo zařízení připojujícího se k televizoru pomocí YPbPr. Připojte zvukový kabel počítače na jedné straně ke vstupům AUDIO INPUT na televizi a na druhé k zvukovému výstupu na počítači. Připojte zvukový kabel na jedné straně ke vstupům AUDIO INPUT na televizi a na druhé k zvukovému výstupu na zařízení (pro komponentní přenos zvuku). Složkové obrazové vý stupy (YpBPr) slouží k připojení komponentního (složkového) obrazového signálu. Ke komponentním zvukovým a obrazovým konektorům lze připojit zařízení s komponentním výstupem. Připojte komponentní videokabely na jedné straně ke SLOŽKOVÝ M OBRAZOVÝ M čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 9HDMI-3D

10 VSTUPŮM na televizi a na druhé straně ke komponentním obrazovým výstupům na zařízení. Během připojování se ujistěte, že značky na televizi - Y, Pb a Pr - odpovídají protějškům na zařízení. Vý stupy a vstupy SCART 2 pro externí zařízení. Sluchátkový konektor slouží k připojení externích sluchátek k zařízení. Připojte SLUCHÁTKOVÝ konektor do televize, chcete-li poslouchat její zvukový vý stup na sluchátkách (volitelně). Zvukové vstupy slouží k připojení zvukového signálu z externích zařízení. Připojte zvukový kabel na jedné straně ke vstupům AUDIO INPUT na televizi a na druhé straně k výstupu AUDIO OUTPUT na vašem zařízení. Poznámka: Připojíte-li zařízení k televizoru pomocí obrazového vstupu VIDEO INPUT, je třeba kvůli zvuku zapojit také zařízení pomocí zvukového kabelu do výstupu AUDIO INPUT na televizoru. Vý stup Subwoofer Out slouží k připojení externího, aktivního subwooferu k televizi, čímž lze získat bohatší basy. K připojení subwooferu k televizi použijte vhodný RCA kabel. Výstup S/PDIF out vysílá digitální zvukový signál aktuálně sledovaného zdroje. K přenosu zvukového signálu na zařízení se vstupem S/PDIF použijte RCA kabel. Vý stupy a vstupy SCART 1 pro externí zařízení. Připojte kabel SCART na jedné straně ke konektoru SCART na televizi a na druhé ke konektoru SCART na vašem externím zařízení (jako je dekodér, videorekordér nebo DVD přehrávač). Poznámka: Není-li externí zařízení připojeno pomocí konektorů SCART, televize se automaticky přepne do režimu AV. Jestliže jsou zapojeny oba konektory najednou, SCART 1 má přednost před SCART 2, není-li ručně zvoleno jinak. Vstupy HDMI Input slouží k připojení zařízení, které má konektor HDMI. LCD televizor může zobrazovat tzv. HD obraz (obraz s vysokým rozlišením) ze zařízení jako je HD satelitní přijímač nebo DVD přehrávač. Tato zařízení musí být připojena pomocí konektorů HDMI nebo složkových. Tyto konektory mohou přijímat signál 720p nebo 1080i. Při připojení pomocí HDMI není třeba dalšího zvukového propojení. Poznámka (volitelné): Chcete-li sledovat signál ze zdroje HDMI-1 nebo HDMI-2 pomocí kabelu typu DVI na HDMI, lze zprovoznit zvuk dvěma metodami: - Chcete-li připojit DVI a HDMI 1, musí být linka zvukového signálu připojena k zvukovému vstupu na komponentní koncovce (YPbPr). - Chcete-li připojit DVI a HDMI 2, musí být linka zvukového signálu připojena k zvukovému vstupu na počítači. - Je-li k dispozici volitelná třetí koncovka HDMI(postranní) na televizoru, nebude v tomto případě k dispozici zvukový vstup. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 10HDMI-3D

11 Připojení k napájení DŮLEŽITÉ: Televizor je určen k použití s napětím V střídavého proudu s frekvencí 50 Hz. Po vybalení nechte televizor před připojením do sítě získat pokojovou teplotu. Zapojte napájecí kabel do elektrické zásuvky ve zdi. Připojení antény Připojte zástrčku antény nebo kabelové televize do konektoru ANTÉNNÍ VSTUP na zadní straně televize. Anténní vstup ZADNÍ POHLED čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 11HDMI-3D

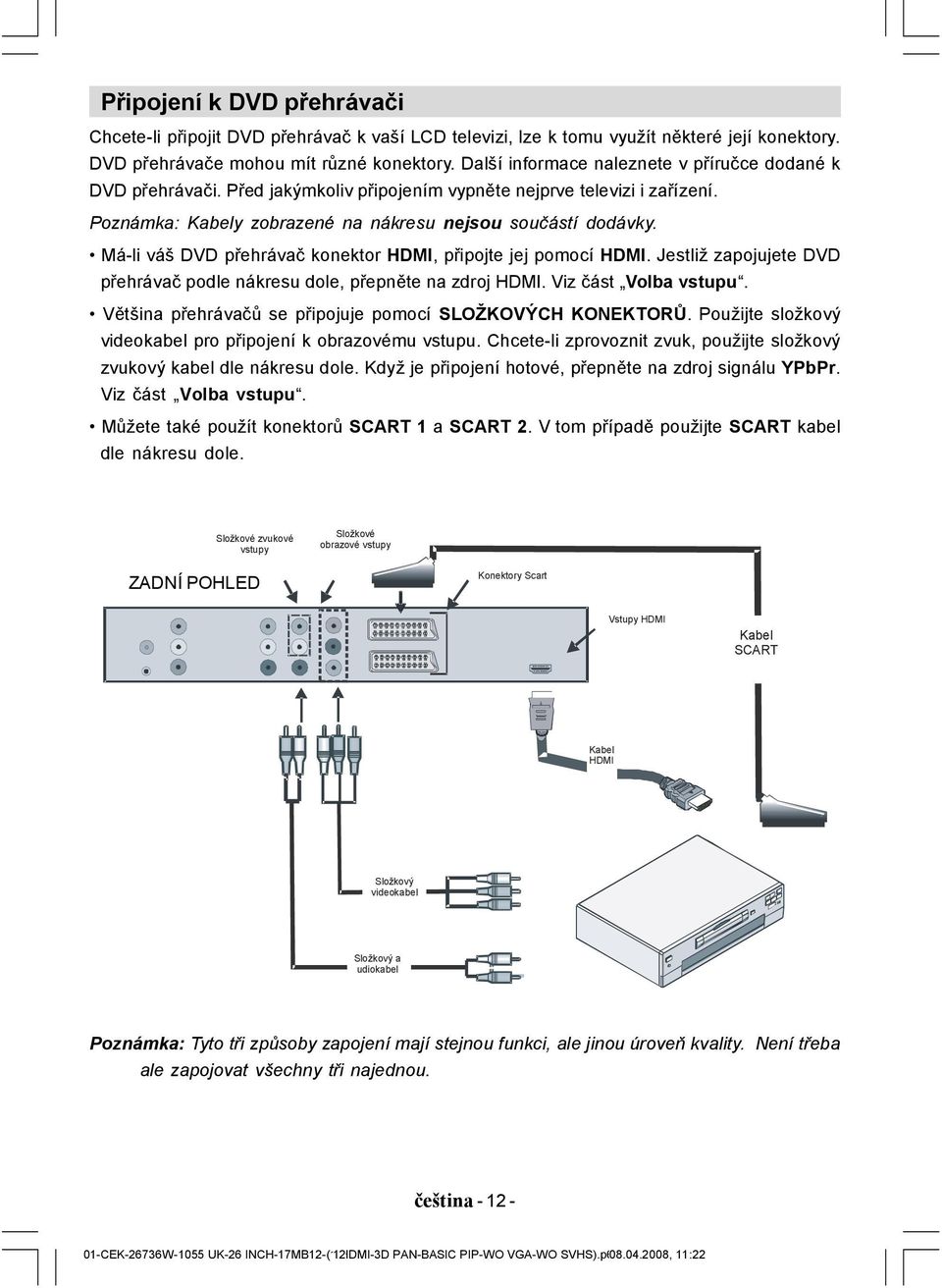

12 Připojení k DVD přehrávači Chcete-li připojit DVD přehrávač k vaší LCD televizi, lze k tomu využít některé její konektory. DVD přehrávače mohou mít různé konektory. Další informace naleznete v příručce dodané k DVD přehrávači. Před jakýmkoliv připojením vypněte nejprve televizi i zařízení. Poznámka: Kabely zobrazené na nákresu nejsou součástí dodávky. Má-li váš DVD přehrávač konektor HDMI, připojte jej pomocí HDMI. Jestližzapojujete DVD přehrávač podle nákresu dole, přepněte na zdroj HDMI. Viz část Volba vstupu. Většina přehrávačů se připojuje pomocí SLOŽKOVÝCH KONEKTORŮ. Použijte složkový videokabel pro připojení k obrazovému vstupu. Chcete-li zprovoznit zvuk, použijte složkový zvukový kabel dle nákresu dole. Když je připojení hotové, přepněte na zdroj signálu YPbPr. Viz část Volba vstupu. Můžete také použít konektorů SCART 1 a SCART 2. V tom případě použijte SCART kabel dle nákresu dole. Složkové zvukové vstupy Složkové obrazové vstupy ZADNÍ POHLED Konektory Scart Vstupy HDMI Kabel SCART Kabel HDMI Složkový videokabel Složkový a udiokabel Poznámka: Tyto tři způsoby zapojení mají stejnou funkci, ale jinou úroveň kvality. Není třeba ale zapojovat všechny tři najednou. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 12HDMI-3D

13 Použití ostatních konektorů K vaší LCD televizi lze připojit celou řadu dalších zařízení. Možná připojení jsou zobrazena dole. Kabely zobrazené na nákresu nejsou součástí dodávky. Pro připojení videokamery slouží vstup VIDEO IN a ZVUKOVÉ KONEKTORY. Chcete-li zvolit daný zdroj, viz část Volba vstupu v následujících částech. Chcete-li připojit externí reproduktory, použijte audiokabel. Neprohoďte konektory ZVUK LEVÝ a ZVUK PRAVÝ kanál. Zapněte LCD TV a externí reproduktory až poté, co jsou všechna zapojení hotová. Další informace naleznete v příručce k reproduktorům. Chcete-li poslouchat zvuk na sluchátkách, připojte konektor SLUCHÁTEK k televizi. Pro připojení subwooferu použijte výstup SUBWOOFER OUT. Externí reproduktory Videokamera Sluchátka Subwoofer čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 13HDMI-3D

14 Připojení ostatních zařízení přes scart Většina zařízení podporuje připojení přes SCART. K LCD televizi lze pomocí konektorů SCART připojit DVD přehrávač, videorekordér nebo dekodér. Kabely zobrazené na nákresu nejsou součástí dodávky. Před jakýmkoliv připojením vypněte nejprve televizi i zařízení. Více informací naleznete v příručce k zařízení. Konektory SCART DVD rekordér ZADNÍ POHLED Videorekordér Dekodér čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 14HDMI-3D

15 ABC DEF GHI JKL MNO PQR STU VWX YZ AV SOURCE MENU P/CH P<P/SWAP INFO WIDE I-II EXIT GUIDE PP TV/DTV Vkládání baterií do dálkového ovládání Vyjměte kryt baterií umístěný na zadní straně ovladače jemným zatlačením směrem zpět od vyznačené části. Provozní dosah dálkového ovládání Namiřte horní část dálkového ovládání na senzor pro dálkové ovládání televize a stiskněte tlačítko. Vložte dvě baterie AAA/R3 nebo baterie rovnocenného typu. Vložte baterie ve správném směru a vraťte plastový kryt zpět /-- OK Poznámka: Pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj baterie. V opačném případě by mohl být poškozen vytečením baterií. Dosah dálkového ovládání je asi 7 m. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 15HDMI-3D

16 Zapnutí a vypnutí TV Zapnutí TV Zapojte napájecí kabel do zásuvky se střídavým proudem VAC, 50Hz. Stiskněte tlačítko STANDBY (pohotovostní režim). Poté se rozsvítí kontrolky pohotovostního režimu. Zapnutí televizoru z pohotovostního režimu: Stiskněte tlačítko, P+, P- nebo číselné tlačítko na dálkovém ovládání. Stiskněte tlačítko P/CH nebo P/CH+ na televizi. Televize se poté zapne. Poznámka: Zapnete-li televizi pomocí tlačítek PROGRAM NAHORU/DOLŮ na dálkovém ovládání nebo přímo na televizi, vybere se program, který jste sledovali jako poslední. Oběma metodami se televizor zapne. Je-li televizor spuštěn poprvé, zobrazí se následující obrazovka: Podrobnější informace o tomto postupu naleznete v èásti Instalační nabídka. Vypnutí TV Stisknutím tlačítka na dálkovém ovládání nebo STANDBY (pohotovostní režim) na televizoru se televizor přepne do pohotovostního režimu. Chcete-li televizor vypnout úplně, vytáhněte zástrčku ze zásuvky elektrického vedení. Výběr vstupu Jakmile jste připojili nějaký externí systém k televizoru, lze přepínat mezi zdroji vstupu. Stiskněte tlačítko AV na dálkovém ovládání pro přímou volbu zdroje. nebo, Vyberte volbu Zdroj z hlavní nabídky pomocí tlačítka nebo. Poté použijte tlačítko nebo pro zvýraznění vstupu a tlačítko pro jeho výběr. Země Jazyk Automatické Ladéni ZKONTR. ANTÉNNÍ PŘÍVOD AUTOMATICKÉ PROGRAMOVÁNÍ ZDROJ TV EXT-1 EXT-2 EXT-2 S BAV Csehország Ok Zrušit Stisknutím tlačítka nebo upravíte položku Země a stisknutím tlačítka zvý razníte položku Jazyk. Použitím tlačítka nebo nastavte položku Jazyk. Použitím tlačítka nebo zvolte položku Jazyk teletextu a nastavte ji pomocí tlačítek nebo Stisknutím tlačítka OK pokračujte: čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 16HDMI-3D

17 Základní postupy Televizor můžete ovládat dálkovým ovladačem i tlačítky na přístroji. Používání tlačítek na TV Nastavení hlasitosti Stisknutím tlačítka - hlasitost snížíte a tlačítkem + hlasitost zvýšíte, v dolní části obrazovky se poté objeví ukazatel hlasitosti (posuvník) Volba programu Stisknutím tlačítka P/CH + přepnete na následující program a stisknutím tlačítka P/ CH - přepnete na předchozí program. Zobrazení hlavní nabídky Stiskněte tlačítko MENU (nabídka) pro vstup do hlavní nabídky. V hlavní nabídce lze vybrat podnabídku pomocí tlačítek P/CH - nebo P/CH + a otevřít podnabídku lze tlačítkem - nebo +. Informace o používání těchto nabídek naleznete v části Systém nabídek. Režim AV Televizor lze přepnout do režimů AV stisknutím tlačítka TV/AV na ovládacím panelu na televizoru. Používání dálkového ovládání Dálkový ovladač televizoru je určen k ovládání všech funkcí zvoleného modelu. Funkce budou popsány v souladu se systémem nabídek televizoru. Výběr programu (předchozí a následující) Stisknutím tlačítka P přepnete na předchozí program. Stisknutím tlačítka P + přepnete na následující program. Výběr programu (přímo) Stisknutím číselných tlačítek na dálkovém ovladači zvolíte programy mezi 0 a 9. Televizor se přepne na zvolený program. Chcete-li vybrat programy v rozmezí (pro IDTV) nebo (pro analog), stiskněte číselná tlačítka hned po sobě (např. pro program číslo 27 nejprve 2 a poté ihned 7). Jestliže uběhne časová prodleva určená pro zadání druhého čísla, zobrazí se program s prvním zadaným číslem. Limit této prodlevy je 3 sekundy. Pokud chcete zvolit programy s jednou číslicí, stiskněte přímo číslo programu. Funkce systému nabídek jsou popsány následujících částech. Nastavení hlasitosti Stisknutím tlačítka V+ hlasitost zvý šíte. Stisknutím tlačítka V - hlasitost snížíte. Ukazatel hlasitosti (posuvník) se zobrazí na obrazovce. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 17HDMI-3D

18 Navigace v systému nabídek Navigace Systém nabídek Nabídka obrazu OK Zobrazení možností nabídek MENU TV/DTV Potvrzení voleb OBRAZ Stiskněte MENU a zobrazí se hlavní nabídka. Stiskněte tlačítko nebo a vyberte ikonu. Pomocí tlačítek nebo proveďte zvýraznění. Režim Kontrast Jas Ostrost Barva Stisknutím tlačítek nebo změňte nastavení. Stiskněte pro další možnosti. Stiskněte OK pro uložení. Pro opuštění nabídky nebo návrat z podnabídky stiskněte tlačítko MENU. Poznámka: Tyto vysvětlivky jsou platné pro navigaci v systému nabídek analogové TV. Chcete-li vybrat možnost, která je vysvětlena v následujících částech, viz Navigace v Systému nabídek. Režim Dle vašich požadavků lze nastavit odpovídající možnost režimu. Stisknìte tlaèítko nebo a zvolte Mode (režim). Stisknutím tlačítka nebo vyberte jednu z těchto možností: Natural (přirozený), Cinema (kino) a Dynamic (dynamický ). Kontrast/Jas/Ostrost/Barva/Tón Stiskněte tlačítko nebo a zvolte požadovanou volbu. Stisknutím tlačítka / nastavíte úroveň. Poznámka: Volba Tón je zobrazena pouze v případě, že televizor zobrazuje signál NTSC. Barevná teplota Stiskněte tlačítko nebo a zvolte položku Colour Temp (Barevná teplota). Stisknutím tlačítka / vyberte jednu z těchto možností: Cool (studená), Normal (normální) a Warm (teplá). Poznámka: Nastavení možnosti Cool dodá bílý m barvám lehce modrý nádech. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 18HDMI-3D

19 Nastavení možnosti Warm dodá bílý m barvám lehce červený nádech. Chcete-li normální barvy, zvolte volbu Normal. Redukce šumu Je-li vysílaný signál slabý a obraz rušený, použijte položku nastavení Noise Reduction (Redukce šumu). Stiskněte tlačítko nebo a vyberte položku Noise Reduction. Stisknutím tlačítka / vyberte jednu z těchto možností: Low (nízká), Medium (střední), High (vysoká) nebo Off (vypnuta). Herní režim (volitelně) Zvolte položku Game Mode (herní režim) pomocí stisku tlačítka nebo. Pomocí tlačítek / nastavte herní režim na On (zapnutý ) nebo Off (vypnutý ). Když je herní režim nastaven na On (zapnutý ), nahrají se speciální nastavení, která jsou určena pro lepší obraz během hraní her. Kdyžje zapnutý herní režim, nejsou k dispozici položky Picture Mode (režim obrazu), Contrast (kontrast), Brightness (jas), Colour (barva) a Colour Temp (barevná teplota). Poznámka: -Tlačítko pro volbu režimu obrazu na dálkovém ovládání nebude fungovat, dokud je zapnutý herní režim. -Je-li televizor přepnut do režimu PIP nebo PAP, bude nastavení pro herní režim zakázáno a nebude zobrazeno v nabídce obrazu. Filmový režim Filmy jsou nahrávány při jiném počtu snímků za vteřinu než normální televizní programy. Stiskněte tlačítko nebo a zvolte Film Mode (filmový režim). Stisknutím tlačítka / tuto funkci zapnete nebo vypnete. Zapněte tuto funkci při sledování filmů, aby se lépe zobrazovali rychle se pohybující scény. 3D hřebenový filtr 3D hřebenový filtr se používá k vylepšení barevných přechodů a kvality barev obrazu. Zvolte položku 3D Comb (3D hřebenový filtr) pomocí stisku tlačítka /. Stisknutím tlačítka / tuto funkci zapnete nebo vypnete. Poznámka: Funkce hřebenový 3D nebude zobrazena při vysílání SECAM. Zvětšení obrazu Stisknutím tlačítka / vyberte položku Picture Zoom (zvětšení obrazu). Pomocí tlačítek / nastavte zvětšení na Auto (automatické), 16:9, 4:3, Panoramic (panoramatické), 14:9 Zoom (zvětšení 14:9), Cinema (kino), Subtitle (titulky) nebo Zoom (zvětšení). Reset Stiskněte tlačítko nebo a zvolte Reset (obnovení nastavení). Stisknutím tlačítka / nebo OK vrátíte režimy obrazu zpět na výchozí tovární nastavení. Uložení Stisknutím tlačítka nebo vyberte položku Store (uložení). Nastavení uložíte stisknutím tlačítka nebo OK. Na obrazovce se zobrazí nápis Stored (uloženo). Nabídka zvuku ZVUK Hlasitost Ekvalizér Vyvážení Sluchátka Zvukový Režim čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 19HDMI-3D

20 Hlasitost Stisknutím tlačítka nebo vyberte položku Volume (hlasitost). Stisknutím tlačítka / změňte úroveň hlasitosti. Ekvalizér Stisknutím tlačítka nebo vyberte položku Equalizer (ekvalizér). Stisknutím tlačítka / nebo OK otevřete nabídku ekvalizéru. V nabídce ekvalizéru lze stisknutím tlačítka / změnit režim zvuku na nastavení User (Uživatel), Pop, Rock, Jazz, Flat (Plochý ) a Classic (Klasický ). Vyberte požadovanou frekvenci tlačítkem nebo a hlasitost frekvence zvyšte nebo snižte tlačítkem /. Stisknutím tlačítka MENU se vrátíte do předchozí nabídky. Poznámka: Nastavení nabídky ekvalizéru lze změnit pouze tehdy, je-li jako režim ekvalizéru nastavena možnost User (uživatel). Vyvážení Toto nastavení slouží k zvýraznění levého nebo pravého zvukového kanálu. Stiskněte tlačítko nebo a zvolte Balance (vyvážení). Stisknutím tlačítka / změňte úroveň vyvážení kanálů. Úroveň vyvážení lze nastavit mezi hodnotami -32 a +32. Sluchátka Stiskněte tlačítko nebo a zvolte Headphone (sluchátka). Nabídku pro sluchátka otevřete stisknutím tlačítka. Volby podnabídky sluchátek jsou popsány níže: Hlasitost Stisknutím tlačítka nebo vyberte položku Volume (hlasitost). Stisknutím tlačítka hlasitost sluchátek zvý šíte. Stisknutím tlačítka hlasitost sluchátek snížíte. Úroveň hlasitosti sluchátek lze nastavit mezi hodnotami 0 a 63. Vyvážení Stiskněte tlačítko nebo a zvolte Balance (vyvážení). Stisknutím tlačítka změníte vyvážení směrem doprava. Stisknutím tlačítka změníte vyvážení směrem doleva. Úroveň vyvážení lze nastavit mezi hodnotami -32 a +32. Stisknutím tlačítka M se vrátíte do předchozí nabídky. Režim zvuku Stiskněte tlačítko nebo a zvolte Sound Mode (režim zvuku). Stiskněte tlačítko /. Z režimů Mono, Stereo, Dual I nebo Dual II lze vybrat pouze pokud je zvolený kanál podporuje. Funkce AVL Automatické omezení hlasitosti (funkce AVL) upravuje zvuk tak, výsledná hlasitost při přepínání kanálů nebo pořadů byla stejná (například hlasitost reklam je obvykle vyšší než hlasitost pořadů). Stisknutím tlačítka nebo vyberte položku AVL (automatické omezení hlasitosti). Stisknutím tlačítka / funkci AVL zapnete nebo vypnete. Efekt Sledujete-li monofonní vysílání (jeden zvukový kanál), nastavte položku Effect a zlepší se tak vlastnosti zvuku, který bude připomínat stereo. Jestliže je aktuální zvukový systém stereofonní, po zapnutí tohoto efektu bude zvuk prostorovější. Stisknutím tlačítka nebo vyberte položku Effect (efekt). Stisknutím tlačítka / efekt zapnete nebo vypnete. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 20HDMI-3D

21 Dynamické basy Funkce Dynamické basy se používá ke zvý šení efektu hlubokých tónů na televizoru. Stiskněte tlačítko nebo a zvolte Dynamic Bass (dynamické basy). Stisknutím tlačítka / nastavíte režim Dynamické basy na hodnotu Low (nízké), High (vysoké) nebo Off (vypnuto). Při poslechu s vysokou úrovní hlasitosti se nedoporučuje nastavení možnosti na hodnotu High (Vysoké). Subwoofer Silnějšího efektu hlubokých tónů lze docílit připojením externího, aktivního subwooferu k televizoru. Stisknutím tlačítka nebo vyberte položku Subwoofer. Možnost Subwoofer lze nastavit na hodnotu On (Zapnout) nebo Off (Vypnout). Když je funkce Subwoofer zapnuta, není k dispozici funkce Dynamické basy. Možnost Subwoofer zapněte, když je k televizoru připojen externí subwoofer. 3D Panorama Tato funkce se používá k vytvoření dojmu při poslechu, že zvuk přichází ze všech částí pokoje namísto přímo z reproduktorů televizoru. Stiskněte tlačítko nebo a zvolte 3D Panorama. Pomocí tlačítek / nastavte možnost 3D Panorama na On (zapnuto) nebo Off (vypnuto). Uložení Stisknutím tlačítka nebo vyberte položku Store (uložení). Nastavení uložíte stisknutím tlačítka nebo OK. Na obrazovce se zobrazí nápis Stored (uloženo). Nabídka funkcí DOPLŇKY PIP PAP Časovač Usnuti Dětská Pojistka Jazyk PIP V nabídce Feature (funkce) zvýrazněte položku PIP pomocí tlačítek /. Nabídku PIP otevřete stisknutím tlačítka. PIP PIP ON-OFF PIP OBRAZ Pozice PIP ZDROJ PIP PIP SWAP PIP Zapnutí/Vypnutí Režim PIP lze aktivovat a deaktivovat stisknutím tlačítka /. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 21HDMI-3D

22 PIP Obraz Nabídku PIP Picture (PIP obraz) otevřete stisknutím tlačítka. Položky pro úpravu kontrastu, jasu, ostrosti, barvy, resetování a uložení v této části jsou stejné jako v nabídce Picture (obraz) v systému nabídek. Viz vysvětlivky k nabídce Picture (obraz) v předchozích částech. PIP Poloha Toto nastavení slouží k polohování obrazu v obraze. Vyberte položku PIP Position (PIP pozice) pomocí tlačítka /. Pomocí tlačítek / upravte polohu PIP (obrazu v obraze). Informace o poloze bude zobrazena v dolní části nabídky OSD. Polohu PIP (obrazu v obraze) lze přímo měnit pomocí tlačítek X/X. K dispozici jsou: Dole vpravo, Dole uprostřed, Dole vlevo, Nahoře vlevo, Nahoře uprostřed a Nahoře vpravo. PIP Zdroj Nastavení PIP Source (zdroj PIP) dovoluje vybrat zdroj pro sekundární obraz (obraz v obraze). Vyberte položku PIP Source (zdroj pro PIP) pomocí tlačítka /. Pomocí tlačítek / upravte zdroj PIP (obrazu v obraze). Poznámka: Je-li hlavním zdrojem obrazu TV, EXT-1, EXT-2 nebo BAV, okno PIP lze nastavit pouze na zdroj HDMI, YPbPr a obráceně. PIP Prohození Vyberte položku PIP SWAP (prohození obrazů v režimu PIP) pomocí tlačítka /. Pomocí tlačítek / lze provést prohození (obrazu v obraze). Tato funkce dovoluje přepínat jednoduše mezi hlavním a sekundárním obrazem. PAP V nabídce Feature (funkce) zvýrazněte položku PAP pomocí tlačítek /. Nabídku pro PAP otevřete stisknutím tlačítka. PAP ( PAP ON-OFF OBRAZ PAP ZDROJ PAP PAP SWAP PAP Zapnutí/Vypnutí Režim PAP lze aktivovat a deaktivovat stisknutím tlačítka /. PAP Obraz Nabídku PAP Picture (PAP obraz) otevřete stisknutím tlačítka. Položky pro úpravu kontrastu, jasu, ostrosti, barvy, resetování a uložení v této části jsou stejné jako v nabídce Picture (obrazu) v systému nabídek. Viz vysvětlivky k nabídce Picture (obrazu) v předchozích částech. PAP Zdroj Vyberte položku PAP Source (zdroj pro PAP) pomocí tlačítka /. Pomocí tlačítka / upravte zdroj PAP. Poznámka: Je-li hlavním zdrojem obrazu TV, EXT-1, EXT-2 nebo BAV, okno PIP lze nastavit pouze na zdroj HDMI, YPbPr a obráceně. PAP Prohození Vyberte položku PAP SWAP (prohození v režimu PAP) pomocí tlačítka /. Použijte tlačítko /. Tato funkce dovoluje přepínat jednoduše mezi hlavním a sekundárním obrazem režimu PAP. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 22HDMI-3D

23 Poznámka: Viz příloha C pro všechny režimy PIP/PAT. Časovač vypnutí Stiskněte tlačítko nebo a zvolte Sleep Timer (časovač vypnutí). Pomocí tlačítek / upravte Sleep Timer (časovač vypnutí). Časovač lze nastavit v rozmezí Vypnuto a 120 minut v krocích po 10 minutách. Kdyžje časovač vypnutí aktivní, televizor se po skončení nastavené doby automaticky přepne do pohotovostního režimu. Dětský zámek Stisknutím tlačítka nebo vyberte položku Child Lock (Dětský zámek). Pomocí tlačítek / nastavte dětský zámek na On (zapnutý ) nebo Off (vypnutý ). Když je vybrána možnost On (Zapnuto), je možné ovládat televizor pouze pomocí dálkového ovladače. V tomto případě nebudou fungovat tlačítka na ovládacím panelu (s výjikou tlačítka STANDBY). Když je stisknuto jedno z těchto tlačítek, zobrazí se na obrazovce nápis Child Lock On (Dětský zámek zapnut) není-li zrovna zobrazena nabídka. Jazyk Stiskněte tlačítko nebo a zvolte Language (jazyk). Pomocí tlačítek / vyberte jazyk. EXT-2 Vý stup Use this setting to define Ext-2 signal output. Toto nastavení slouží k určení výstupního signálu Ext-2. Stiskněte tlačítko nebo a zvolte Ext-2 Out. Stisknutím tlačítka / nastavte položku Ext- 2 Out (externí vý stup 2) na možnosti TV, EXT1, BAVnebo YPbPr Audio. Poznámka: Pro kopírování z DVD nebo videorekordéru nastavte tuto možnost na vý stup EXT-2. Zapojíte-li vaše zařízení do EXT-1, zkopírujete obraz, který přichází z tuneru. Modré pozadí Je-li signál slabý nebo žádný, televizor automaticky přepne na modrou obrazovku. Chcete-li toto chování zapnout, nastavte možnost Blue Background (modré pozadí) na On (zapnuto). Stisknutím tlačítka nebo zvolte položku Blue Background (modré pozadí). Stisknutím tlačítka / modré pozadí zapnete (On) nebo vypnete (Off). Pozadí nabídky Stiskněte tlačítko nebo a zvolte Menu Background (pozadí nabídky). Pozadí nabídky lze zvolit pomocí tlačítka /. Vypršení nabídky Chcete-li nastavit specifickou dobu vypršení nabídek, nastavte v této možnosti danou hodnotu. Stiskněte tlačítko nebo a zvolte Menu Timeout (vypršení nabídky). Stisknutím tlačítka / lze časový limit nabídky nastavit na hodnotu 15 sec (15 sekund), 30 sec (30 sekund) nebo 60 sec (60 sekund). Jazyk teletextu Stiskněte tlačítko nebo a zvolte Teletext Language (jazyk teletextu). Stisknutím tlačítka / lze změnit jazyk teletextu na West (Západní), East (Vý chodní), Cyrillic (Cyrilice), Turk/Gre (Turečtina/řečtina) nebo Arabic (Arabština). Výchozí zvětšení Když je režim zvětšení nastaven na AUTO, nastaví televizor režim zvětšení podle přijímaného signálu. Není-li k dispozici WSS nebo informace o poměru stran, televizor použije toto nastavení pro přizpůsobení. Stiskněte tlačítko nebo a zvolte Default Zoom (výchozí zvětšení). čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 23HDMI-3D

24 Možnost Default Zoom (výchozí zvětšení) lze nastavit na Panoramic (panoramatické), 16:9, 4:3 nebo 14:9 Zoom (zvětšení 14:9) stisknutím tlačítka /. Režim celé obrazovky HDMI Stiskněte tlačítko nebo a zvolte Režim celé obrazovky HDMI (HDMI Full mode). Pomocí tlačítek / nastavte Režim celé obrazovky HDMI na Zap (On) nebo Vyp (Off). Tato funkce bude viditelná v režimech HDMI při rozlišeních 1080i nebo 720P. Tato funkce bude neviditelná při jiných rozlišeních a v režimech Pip/Pap. Pokud dojde k přetečení obrazu, můžete pro lepší sledování nastavit Režim celé obrazovky HDMI (HDMI Full Mode). Nabídka instalace INSTALACE Z Tabulky Programu Program Pásmo Kanál Systém Barev Programová tabulka Vyberte programovou tabulku stisknutí tlačítka /. Stiskněte pro zobrazení programové tabulky. Z Tabulky Programu P01 BBC 1 P02 C 04 P03 C 05 P04 BBC 1 P05 CH 4 P06 BBC 2 P07 C 04 P08 C 07 P09 C 12 P10 C 15 P11 S 18 P12 S 29 P13 S 31 P14 S 33 P15 S 34 P16 S 35 P17 S 36 P18 S 37 P19 S 40 P20 C 21 Název Odstr. Vložit APS Posouváním kurzoru do čtyř směrů můžete dosáhnout 20 programů na stejné stránce. Posouváním stran nahoru nebo dolů stisknutím navigačních tlačítek můžete zobrazit všechny programy v režimu TV (kromě režimu AV). Pomocí kurzoru se volba programu provádí automaticky. Název Chcete-li změnit název programu, zvolte tento program a stiskněte ČERVENÉ tlačítko. První písmeno vybraného názvu se zvý razní. Stisknutím tlačítka nebo změníte písmeno a tlačítkem / vyberete další písmena. Stisknutím ČERVENÉHO tlačítka můžete název uložit. Vložit Vyberte program, který chcete vložit, pomocí navigačních tlačítek. Stiskněte ZELENÉ tlačítko. Přesuňte vybraný program pomocí navigačních tlačítek na požadované místo a stiskněte znovu ZELENÉ tlačítko. Odstranit Program lze odstranit stisknutím ŽLUTÉHO tlačítka. Opětovným stisknutím ŽLUTÉHO tlačítka odstraníte vybraný program ze seznamu programů a programy pod ním se posunou o jeden vý še. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 24HDMI-3D

25 APS (Automatický programovací systém) Stisknete-li MODRÉ tlačítko určené pro spuštění automatického ladění programů, zobrazí se nabídka automatického programovacího systému. Země Země Automatické Ladéni VAROVÁNÍ! Všechny predulož.prog. se vymažou Ceská Republika Ok Zrušit Stisknutím tlačítka nebo vyberte vaší zemi. Chcete-li opustit funkci A.P.S., stiskněte MODRÉ tlačítko. Stisknete-li ČERVENÉ tlačítko nebo tlačítko OK pro start systému APS, vymažou se všechny uložené programy a televizor vyhledá dostupné kanály: Během vyhledávání se zobrazí následující OSD nabídka: Ceská republika P 03 - C 04 APS aktivní MHz 6% MHz Zrušit Kdykoliv stisknete MODRÉ tlačítko, funkce APS se zastaví a na obrazovce se objeví tabulka programů. Počkáte-li na dokončení APS, zobrazí se tabulka programů s nalezenými programy. Program Stiskněte tlačítko nebo a zvolte Program. Pomocí tlačítka / vyberte číslo programu. Číslo lze také zadat pomocí číslicových tlačítek na dálkovém ovládání. Lze uložit 100 programů od 0 do 99. Pásmo Pásmo lze zvolit na možnosti C nebo S. Stisknutím tlačítka / vyberte položku Band (pásmo). Kanál Položku Channel (Kanál) lze změnit tlačítkem / nebo číselnými tlačítky. Systém barev Stiskněte tlačítko nebo a zvolte položku Colour System (Systém barev). Pomocí tlačítek / změňte systém barev na PAL, SECAM nebo AUTO. Je-li zvukový systém nastaven na I, nebude pro nastavení systému barev k dispozici volba SECAM. Poznámka: V režimu AV lze také vybrat nastavení NTSC 3.58, NTSC 4.43 a PAL60. Zvukový systém Stiskněte tlačítko nebo a zvolte položku Sound System (zvukový systém). Stiskněte tlačítko / a změňte zvukový systém na BG, DK, L nebo L. Jemné ladění Stiskněte tlačítko nebo a zvolte Fine Tune (jemné ladění). Naladění lze upravit stisknutím tlačítka /. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 25HDMI-3D

26 Vyhledávání Stisknutím tlačítka nebo vyberte položku Search (vyhledávání). Pomocí tlačítek / lze spustit vyhledávání. Lze také zadat požadovanou frekvenci přímo pomocí číselných tlačítek během toho, co je zvýrazněna položka Search. Uložení Stisknutím tlačítka nebo vyberte položku Store (uložení). Nastavení uložíte stisknutím tlačítka nebo OK. Na obrazovce se zobrazí nápis Program Stored (program uložen). Instalační nabídka v režimu AV Následující obrazovka se zobrazí v instalační nabídce, když je televizor v režimu AV. K dispozici budou pouze omezené možnosti. Přepněte na režim sledování televize, chceteli zobrazit kompletní instalační nabídku. Videorekordér Stiskněte tlačítko nebo a zvolte VCR (videorekordér). Pomocí tlačítek / nastavte položku VCR na On (zapnutý ) nebo Off (vypnutý ). Uložit program Stisknutím tlačítka nebo vyberte položku Store Program (uložit program). Nastavení uložíte stisknutím tlačítka nebo OK. Na obrazovce se zobrazí nápis Program Stored (program uložen). Nabídka zdroje Stiskněte tlačítko nebo a vyberte šestou ikonu v pořadí. Poté stiskněte tlačítko nebo OK. Na obrazovce se objeví nabídka Source (Zdroj). ZDROJ INSTALACE Systém Barev VCR Uložit TV EXT-1 EXT-2 EXT-2 S BAV Systém barev Stiskněte tlačítko nebo a zvolte položku Colour System (Systém barev). Stisknutím tlačítka / změňte systém barev na PAL, SECAM, PAL 60, NTSC 4.43, NTSC 3.58 nebo AUTO. V nabídce zdroje zvýrazněte zdroj stisknutím tlačítka nebo a do daného režimu přejděte stisknutím tlačítka. Možnosti zdroje jsou: TV, EXT-1, EXT-2, EXT-2S, BAV, HDMI nebo YPbPr. Poznámka: Jakmile připojíte nějaké zařízení k vašemu televizoru, musíte zvolit požadovaný vstup, chcete-li sledovat obraz z tohoto zařízení. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 26HDMI-3D

27 Zobrazení informací Při zadání nového programu nebo stisknutí tlačítka se v horní pravé části obrazovky zobrazí číslo programu, název programu, indikátor zvuku a režim zvětšení. Funkce utlumení Stiskněte tlačítko pro celkové utlumení zvuku. Indikátor utlumení zvuku se zobrazí v horní části obrazovky. Mute Ztlumení lze zrušit dvěma způsoby. Prvním způsobem je stisknutí tlačítka způsobem je zvýšení hlasitosti. a druhý m Režimy PIP (obraz v obraze) a PAP (obraz a obraz) Režim PIP lze aktivovat stisknutím tlačítka. V tomto režimu se v hlavním obraze zobrazuje ještě jeden, menší obraz (obraz v obraze). Pro okno obrazu v obraze je k dispozici jedna velikost a 4 polohy (vlevo nahoře, vpravo nahoře, vlevo dole a vpravo dole). Polohu obrazu v obraze lze změnit pomocí tlačítka. Poměr stran okna obrazu v obraze je pevný, a to 4:3. Je-li zadán režim PIP (obraz v obraze), vý chozím aktivním oknem je okno obrazu v obraze, které je označeno červeným rámem okolo. Aktivní okno lze přepnout stisknutím tlačítka /. Informace o stavu patři k aktivnímu oknu. Poloha informací o stavu je stejná pro obě okna. Stisknutím tlačítka režim PIP (obraz v obraze) ukončíte. Režim PAP (obraz a obraz) lze aktivovat stisknutím tlačítka. V režimu PAP se na obrazovce vedle sebe zobrazují dva stejně veliké obrazy. Poměry stran těchto oken jsou pevné. Přepněte-li z režimu PIP (obraz v obraze) na PAP (obraz a obraz), hlavní okno bude zobrazeno na pravé straně obrazovky. Aktivní okno lze přepnout stisknutím tlačítka /. Stisknutím tlačítka režim PAP ukončíte. Poznámka: Je-li hlavním zdrojem obrazu TV, EXT-1, EXT-2 nebo BAV, okno režimů PIP a PAP lze nastavit pouze na zdroj HDMI, YPbPr a obráceně. Výběr režimu obrazu Stisknutím tlačítka PP lze změnit položku Picture Mode (režim obrazu) podle vlastních požadavků. Zastavení obrazu Stisknutím tlačítka OK na dálkovém ovládání lze zastavit obraz na obrazovce. Stisknutím tlačítka OK obraz zastavíte. Dalším stiskem se zastavení obrazu zruší. Poznámka: Tato možnost není k dispozici při sledování obrazu ze zdrojů, YPBPR a HDMI. Režimy zvětšení Velikost obrazu nebo-li poměr stran obrazu lze měnit podle potřeby pomocí různých režimů zvětšení. Stisknutím tlačítka režim zvětšení. /WIDE lze přímo měnit Dostupné režimy zvětšení jsou uvedeny dole. Poznámka: V režimech YPBPR a HDMI a rozlišeních 720p-1080i je dostupná pouze možnost 16:9. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 27HDMI-3D

28 Automatický Když je ve vysílaném signálu nebo signálu z externího zařízení zahrnut signál WSS (Wide Screen Signalling), který oznamuje poměr stran obrazu, změní televizor automaticky režim zvětšení podle signálu WSS. Když režim AUTO nefunguje správně, kvůli špatné kvalitě signálu WSS, nebo když chcete změnit režim zvětšení, přepněte ručně na jiný režim zvětšení. 16:9 Tento režim roztáhne levou a pravou stranu normálního obrazu (poměr stran 4:3), aby byla vyplněna širokoúhlá obrazovka televizoru. Horní a dolní okraj obrazu jsou mírně oříznuté. 14:9 Zoom Tento režim zvětšuje širokoúhlý obraz (poměr stran 14:9) k hornímu a dolnímu okraji obrazovky. Kino Tento režim zvětšuje širokoúhlý obraz (poměr stran 16:9) na celou obrazovku. Titulky Pro obraz s poměrem stran 16:9, který byl stlačen do normálního obrazu (poměr stran 4:3), lze obnovit původní tvar obrazu pomocí režimu 16:9. 4:3 Používá se pro normální obraz (poměr stran 4:3), protože jde o původní velikost televizního vysílání. Panoramatický Tento režim roztáhne levou a pravou stranu normálního obrazu (poměr stran 4:3), aby byla vyplněna obrazovka, bez toho, aby obraz vypadal nepřirozeně. Tento režim zvětšuje širokoúhlý obraz (poměr stran 16:9) s titulky na celou obrazovku. Teletext Teletext přenáší informace jako jsou zprávy, sportovní výsledky nebo počasí na váš televizor. Je-li signál slabý, například kvůli špatným povětrnostním podmínkám, mohou se v teletextu objevit jisté textové chyby nebo může dojít k jeho zrušení. Funkční tlačítka teletextu jsou popsána dole: Teletext Zap-Vyp / Režim PAT (obraz a text) Aktivuje režim teletextu jedním stisknutím. Dalším stisknutím se obrazovka rozdělí na dvě okna, první zobrazuje teletext a druhé aktuální kanál. Dalším stisknutím zrušíte režim teletextu. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 28HDMI-3D

29 Index Vybere stránku teletextu s obsahem (indexem). Mix Umístí teletext přes sledovaný program (smíchá obraz a text). Expand (zvětšit) Stiskněte jednou pro zvětšení horní poloviny stránka, dalším stisknutím se zvětší spodní polovina stránky. Stiskněte ještě jednou pro návrat do normální velikosti. Reveal (odhalit) Zobrazí skrytou informaci (např. řešení hádanek). Hold (podržet) Podrží stránku, když je třeba. Dalším stiskem podržení zrušíte. Subcode Pages (podstránky) / Time (čas) Vybere podstránky, kdyžje aktivovaný teletext. Není-li teletext aktivovaný, zobrazí informace o čase, jestliže je program vysílá pomocí teletextu. P+ / P- a číslice (0 9) Stiskněte pro volbu stránky. Poznámka: Většina TV stanic používá pro stránky s obsahem kód 100. Barevná tlačítka (ČERVENÉ/ZELENÉ/ŽLUTÉ/MODRÉ) Váš televizor podporuje systémy FASTEXT a TOP text. Když jsou tyto systémy dostupné, stránky jsou rozděleny do skupin nebo témat. Je-li k dispozici systém FASTEXT, části v teletextu budou zbarveny a lze je poté vybrat pomocí odpovídajícího barevného tlačítka. Stiskněte barevné tlačítko, které odpovídá vaší volbě. Zobrazí se zbarvený nápis, který ukazuje, jaké barevné tlačítko použít, když je k dispozici vysílání TOP text. Stisknutím příkazů P- nebo P+ se zobrazí předchozí nebo následující stránka. Rady Péče o obrazovku Obrazovku čistěte mírně navlhčeným, měkkým hadříkem. Nepoužívejte brusná rozpouštědla, mohla by poškodit krycí vrstvu televizoru. Během čištění odpojte z důvodů bezpečnosti televizor ze zásuvky. Při přesouvání televizoru jej držte správně za spodní část. Pozůstatky obrazu Je-li na obrazovce delší dobu zobrazen jeden obraz, může dojít ke vznikům pozůstatků tohoto obrazu (duchům). Tyto pozůstatky zmizí z obrazovky LCD televizoru po krátké době. Zkuste například na chvilku televizor vypnout. Chcete-li se těmto pozůstatkům obrazu vyhnout, neponechávejte na obrazovce zastavený obraz po delší dobu. Bez napájení Není-li váš televizor napájen, zkontrolujte prosím hlavní napájecí kabel a jeho zapojení do zásuvky ve zdi. Špatný obraz Zvolili jste správný televizní systém? Je televizor nebo domovní anténa příliš blízko u neuzemněného zvukového zařízení, neonových světel atd.? Hory a vysoké budovy mohou způsobit dvojitý obraz nebo násobný obraz. Někdy lze zlepšit kvalitu obrazu změnou směru antény. Je obraz nebo teletext nerozeznatelný? Zkontrolujte, zda jste zadali správnou frekvenci. Znovu nalaďte kanály. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 29HDMI-3D

30 Kvalita obrazu může klesnout, když jsou k televizoru připojena dvě periferní zařízení zároveň. V takovém případě jedno z periferních zařízení odpojte. Žádný obraz Je anténa správně připojena? Jsou zástrčky pevně připojeny ke konektoru antény? Není kabel antény poškozen? Jsou pro připojení antény použity vhodné zástrčky? Pokud máte pochybnosti, obraťte se na prodejce. Žádný obraz znamená, že televizor nepřijímá žádný signál. Vybrali jste správné tlačítko na dálkovém ovladači? Zkuste to ještě jednou. Ujistěte se také, že byl vybrán správný zdroj vstupu. Zvuk Není slyšet žádný zvuk. Nepřerušili jste zvuk například stisknutím tlačítka? Zvuk vychází jen z jednoho z reproduktorů. Je vyvážení nastaveno pouze do jednoho extrému? Viz nabídka Sound (Zvuk). Dálkový ovladač Televizor již nereaguje na dálkový ovladač. Možná jsou vybité baterie. V takovém případě je možné použít tlačítka v dolní části televizoru. Zdroje vstupu Nedaří-li se vám zvolit zdroj vstupu, je možné, že není připojené žádné zařízení. Pokud jste se pokusili připojit zařízení, zkontrolujte AV kabely a připojení. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 30HDMI-3D

31 Příloha B: Kompatibilita AV a HDMI Zdroj EXT-1 (SCART 1) EXT-2 (SCART-2) Podporované signály PAL 50/60 NTSC 60 RGB 50 RGB 60 PAL 50/60 NTSC 60 RGB 50 RGB 60 S-VHS 50 S-VHS 60 BAV PAL 50/60 NTSC 60 YPbPr HDMI Dostupné O O O O O O X X O O O O 480I 60Hz O 480P 60Hz O 576I 50Hz O 576P 50Hz O 720P 50Hz O 720P 60Hz O 1080I 50Hz O 1080I 60Hz O 480I 60Hz O 480P 60Hz O 576I 60Hz O 576P 60Hz O 720P 60Hz O 720P 50Hz O 1080I 50Hz O 1080I 50Hz O 1080P 50Hz X 1080P 60Hz X 1080P 24 HZ X (X: Není dostupné, O: Dostupné Poznámka: V některých případech nemusí být signál na televizoru správně zobrazen. Problémem může být nejednota se standardem na straně zdrojového zařízení (DVD přehrávače, set-top boxu apod.). Pokud se vyskytne takový problém, prosíme obraťte se na prodejce případně na výrobce zdrojového zařízení. čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 31HDMI-3D

32 Příloha C: Popis zapojení konektorů Zapojení kolíků konektoru HDMI Kolík Vstupní signál Kolík Vstupní signál 1 TMDS Data2+ 11 TMDS Stítění taktu 2 TMDS Data2 Stínění 12 TMDS Takt- 3 TMDS Data 2-13 CEC 4 TMDS Data Reservováno (N.C. na zařízení) 5 TMDS Data1 Stínění 15 SCL 6 TMDS Data1-16 SDA 7 TMDS Data0+ 17 DDC/CED Zemnění 8 TMDS Data0 Stínění 18 +5V Napájení 9 TMDS Data0-19 Detekce Hot Plug 10 TMDS Takt+ Zapojení kolíků konektoru SCART Pin Input signal Pin Input signal 1 AUDIO OUT (RIGHT) 12 Nepoužitý 2 AUDIO IN (RIGHT) 13 RGB-R GND 3 AUDIO OUT (LEFT/MONO) 14 GND 4 AUDIO GND 15 RGB-R / S.VHS CHROMINANCE IN 5 RGB-B GND 16 ZATEMŇOVACÍ SIGNÁL 6 AUDIO IN (LEFT/MONO) 17 KOMPOZITNÍ VIDEO - GND 7 RGB-B IN 18 ZATEMŇOVACÍ SIGNÁL - GND 8 AUDIO / RGB SWITCH / 16:9 19 KOMPOZITNÍ VIDEO OUT 9 RGB-G GND 20 KOMPOZITNÍ VIDEO / S.VHS LUMINANCE IN 10 Nepoužitý 21 GND / STÍNĚNÍ (ŠASI) 11 RGB-G IN čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 32HDMI-3D

33 Technický popis TELEVIZNÍ VYSÍLÁNÍ PAL/SECAM B/G D/K K I/I L/L PŘÍJEM KANÁLŮ VHF (PÁSMO I/III) UHF (PÁSMO U) HYPERBAND KABELOVÉ TELEVIZE (S1-S20/S21-S41) AUDIO 3D Panorama ZVUKOVÝ VÝ KON (WRMS.) (10% THD) 2 x 8 SPOTŘEBA ENERGIE (W) 160 W <1 W (pohotovostní režim) POČET PŘEDNASTAVITELNÝCH KANÁLŮ 100 PANEL Displej 16:9, velikost obrazovky 26 INDIKÁTOR KANÁLU Zobrazování na displeji ROZMĚRY (mm) ROZMĚRY (mm) H D V Hmotnost (kg) VSTUP ANTÉNY RF 75 Ohm (nevyváženo) , ,0 PROVOZNÍ NAPĚTÍ V AC, 50 Hz čeština CEK-26736W-1055 UK-26 INCH-17MB12-(1 33HDMI-3D
