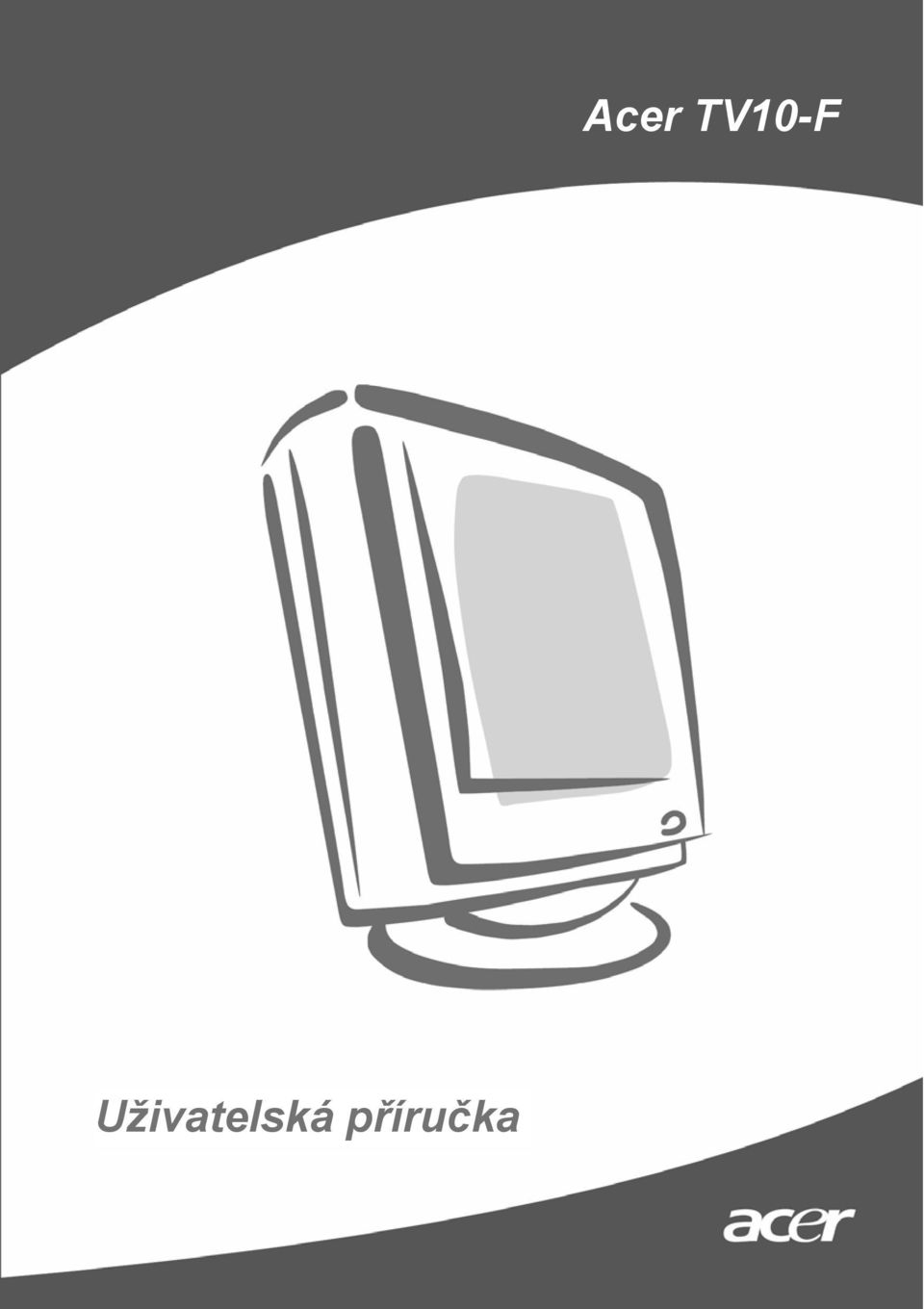

1 Acer TV10-F Uživatelská příručka 1

2 Obsah Bezpečnostní pokyny...2 Obsah balení...3 Dálkový ovladač...4 Pokyny pro instalaci...5 Obsluha televizního modulu...7 Volba vstupu...9 OSD nabídka...9 Teletext...12 Řešení problémů...12 Technické údaje...13 Bezpečnostní pokyny VÝSTRAHA: Přečtěte si prosím důkladně celou uživatelskou příručku. Odložte si tuto uživatelskou příručku pro pozdější použití. Dbejte na bezpečnostní pokyny a upozornění uvedené na štítku zařízení. Dodržujte všechny instrukce. Nepoužívejte přístroj v blízkosti vody. Na čistění používejte suchý hadřík. Neblokujte větrací otvory. Zařízení nainstalujte dle instrukcí výrobce. Neumísťujte zařízení do blízkosti zdrojů tepla, jako jsou radiátory, kamna nebo jiná zařízení (včetně zesilovačů), které produkují teplo. Na napájecí kabel nepokládejte žádné předměty a dbejte, aby na kabel nikdo nestoupal zejména u výstupu ze zařízení a v blízkosti elektrické zásuvky. Používejte výlučně výrobcem specifikované příslušenství/doplňky. Během bouří s blesky, nebo když neplánujete zařízení delší dobu používat, odpojte přístroj od elektrické sítě. Veškeré opravy zařízení ponechejte na kvalifikovaného servisního technika. Oprava je nutná při jakémkoli poškození zařízení, například poškození napájecího kabelu nebo zástrčky, když do přístroje natekla kapalina nebo do něj vnikly cizí objekty, když byl přístroj vystaven dešti nebo přílišné vlhkosti, když nefunguje správně nebo když vám upadl. Zařízení je navrženo tak, aby vyhovovalo následujícímu: Tlak zvuku vycházející ze zařízení je v místě obsluhy menší nebo rovný 70 db(a) (podle normy IEC ). Přístroj nesmí být vystaven šplouchající nebo stříkající vodě, proto na něj nepokládejte nádoby s vodou, například vázy. 2

3 Před čištěním přístroj nejdříve odpojte od elektrické sítě. Na čištění nepoužívejte žádné spreje nebo tekuté čistící prostředky. Na vyčištění povrchu přístroje použijte lehce navlhčený měkký hadřík. Síťová zásuvka nebo externí napájecí adaptér by měl být lehce dostupný a měl by se nacházet v blízkosti zařízení. Přístroj umístěte na stabilní vodorovný povrch. Při pádu by se mohl vážně poškodit. Na napájecí kabel nepokládejte žádné předměty. Umístěte zařízení tak, aby nikdo na napájecí kabel nestoupal. Pokud nebudete přístroj delší dobu používat, odpojte jej od elektrické sítě. Zabráníte tak případnému poškození napěťovými rázy z rozvodné sítě. V následujících případech požádejte kvalifikovaného servisního technika o odbornou opravu: a. Napájecí kabel nebo zásuvka jsou poškozeny. b. Došlo k potřísnění zařízení tekutinou. c. Zařízení bylo vystaveno vlhkosti nebo dešti. d. Zařízení nepracuje správně nebo když se běžným postupem uvedeným v této příručce nedá obsluhovat. e. Přístroj upadl a poškodil se. f. Výkon zařízení se znatelně změnil. Obsah balení Televizní modul DVI kabel SCART kabel RCA kabel S-Video kabel Dálkový ovladač Uživatelská příručka Šrouby (Vložena 1 baterie CR2025) * Před použitím vytáhněte izolaci. 3

4 Dálkový ovladač Napájení Směrová tlačítka Číselná tlačítka Barevná tlačítka (R/Z/Ž/M) Volba kanálu Nastavení úrovně hlasitosti Tlačítka teletextu Položka POWER DISPLAY MUTE TV INPUT SLEP Popis Zapnutí/Vypnutí televizoru. Slouží na zobrazení čísla kanálu a vstupního zdroje v pravém horním rohu obrazovky. Jedním stisknutím vypnete zvuk a dalším ho opět zapnete. Volba režimu televize. Číselné tlačítka Tlačítka 0 až 9. RECALL MENU OK Tímto tlačítkem můžete volit vstupní signál TV / SCART (RGB/S- Video/Video) / AV (S-Video/Video) / VGA / DVI Nastavení doby, po uplynutí které se televizor automaticky vypne. Každým stisknutím tlačítka se zvolený čas změní. Slouží pro návrat na předchozí kanál. Zobrazení nebo ukončení nabídky. Slouží pro potvrzení volby kanálu zadaného číselnými tlačítky. 4 směrové tlačítka / OK Slouží pro navigaci v OSD nabídce směrem nahoru, dolů, doleva a doprava / tlačítko OK slouží pro potvrzení volby. MPX VOL (nahoru/dolů) CH (nahoru/dolů) Volba zvukového systému. Aktuální nastavení se zobrazuje v pravém horním rohu obrazovky. Těmito tlačítky můžete zvyšovat nebo snižovat úroveň hlasitosti. Těmito tlačítky můžete zvyšovat nebo snižovat aktuální kanál. 4

5 Sestavení televizoru Pokyny pro instalaci Upozornění: Před instalací prosím rozprostřete na rovný povrch kousek utěrky nebo látky, na který položte monitor. Zabráníte tak poškození obrazovky. Pokud je váš monitor již osazen televizním modulem, přeskočte prosím kroky 1, 2 a 3. Složte aktuálně osazené příslušenství 1. Otevřete zadní kryt. 2. Vyjměte šrouby. 3. Vysuňte osazený dekorační kryt směrem dolů podél kolejnic a odejměte jej. Po složení dekoračního krytu by měl monitor vypadat jako na tomto obrázku. Vybalte zakoupený televizní modul. Nainstalujte televizní modul 1. Nasuňte televizní modul na monitor. 2. Utáhněte šrouby. 3. Opětovně nasaďte zadní kryt. Nyní můžete připojit televizní modul Složte ochrannou krytku zásuvky. 5

6 Základní připojení Připojení antény Kabel od venkovní antény připojte k anténní zdířce na zadní straně televizního modulu podle následujícího obrázku. Připojení LCD monitoru k počítači prostřednictvím DVI-D kabelu DVI-D kabel připojte podle následujícího obrázku. Připojení zařízení VCR/DVD/AV prostřednictvím SCART-SCART kabelu SCART-SCART kabel připojte podle následujícího obrázku. 6

7 Připojení fotoaparátu, kamery nebo videohry Fotoaparát, videokameru nebo videohru připojte ke zdířkám Video/Audio/S-Video na zadní straně televizního modulu podle obrázku níže. Přepojení pomocí audio/video kabelů Audio kabely a a video kabel připojte podle obrázku níže. Při použití S-Video kabelu dosáhnete lepší kvalitu obrazu 1. Připojte S-Video kabel ke zdířce S-VIDEO na zadní straně televizního modulu. 2. Audio kabely a připojte podle obrázku. Zapnutí Obsluha televizního modulu a. Zapněte monitor pomocí hlavního vypínače na jeho přední straně. b. Následně stiskněte tlačítko napájení, některé z číselných tlačítek nebo tlačítko volby kanálu nahoru/dolů na dálkovém ovladači. Přijímač signálu z dálkového ovladače (neblokujte jej) 7

8 Změna kanálu 1. Stiskněte číselné tlačítko 0 až 9 na dálkovém ovladači. Kanál se změní po dvou vteřinách. Pro okamžitou změnu kanálu stiskněte tlačítko ENTER. 2. Kanály můžete měnit také stisknutím a přidržením tlačítka pro volbu kanálu nahoru/dolů na dálkovém ovladači nebo televizním modulu. Stisknutím tlačítka směrem nahoru zvýšíte číslo kanálu a stisknutím tlačítka směrem dolů snížíte číslo kanálu. Nastavení úrovně hlasitosti Úroveň hlasitosti můžete nastavit pomocí tlačítek VOL nahoru/dolů na dálkovém ovladači. Stisknutím tlačítka směrem nahoru úroveň hlasitosti zvýšíte a stisknutím tlačítka směrem dolů úroveň hlasitosti snížíte. Úroveň hlasitosti můžete také nastavit pomocí tlačítek na předním panelu. Více informací naleznete v příručce na disku CD. Nastavení jazyka Při prvním zobrazení OSD nabídky se zobrazí nabídka pro nastavení jazyka. Zvolte požadovaný jazyk. Vyhledání kanálů Při prvním použití televizoru vykonejte následující: a. Menu (Nabídka) Settings (Nastavení) Channel Setting (Nastavení kanálu) Country (Krajina) UK. b. Menu (Nabídka) Settings (Nastavení) Channel Setting (Nastavení kanálu) Scan (Vyhledání) YES (Ano). Televizor nyní začne vyhledávat a ukládat do paměti televizní kanály. 8

9 Volba vstupu Pro přepnutí signálu pomocí tlačítek na předním panelu nebo dálkovém ovladači nebo OSD nabídky postupujte následovně: Pomocí tlačítka INPUT můžete zvolit vstupní zdroj TV / SCART (RGB/S- Video/Video) / AV (S-Video/Video) / VGA / DVI. OSD nabídka Mnoho rozšířených nastavení a úprav můžete provést prostřednictvím OSD nabídky (nabídka zobrazena na obrazovce). Nové funkce OSD nabídky pro ovládání televizního modulu: Picture (Vlastnosti obrazu) Color (Barva): Nastavení barevného podání. Sharpness (Ostrost): Nastavení ostrosti obrazu. Reset Picture (Resetování): Obnova výchozího nastavení obrazu. Audio (Vlastnosti zvuku) Treble (Výšky): Nastavení výšek zvuku. Bass (Hloubky): Nastavení hloubek zvuku. Balance (Vyvážení): Nastavení vyvážení mezi levým a pravým zvukovým kanálem. Reset Audio (Resetování): Obnova výchozího nastavení zvuku. 9

10 Options (Další možnosti) Sleep (Režim usínání): Nastavení časové prodlevy do automatického vypnutí televizoru. Možnosti jsou Off (vypnuto) / 15 / 30 / 45 / 60 / 90 / 120 (minut). Input Select (Volba vstupu): V režimu televize TV jsou k dispozici následující možnosti: TV / SCART / AV / VGA / DVI. Wide Mode (F-20 ) (Širokoúhlý režim): Nastavení poměru stran obrazu. Možnosti jsou: Wide (Širokoúhlý), Normal (Normální), Panorama (Panoramatické zobrazení), Letter box (Formát listové obálky). Zoom Mode (F-20 ) (Zvětšení obrazu): Nastavení zvětšení obrazu. Možnosti jsou: Normal (Normální velikost), Zoom 1 (Zvětšení 1), Zoom 2 (Zvětšení 2). Reset Options (Resetování): Obnova výchozího nastavení dalších možností. (F-20 ) Settings (Nastavení) Channel Settings (Nastavení kanálu): (1) Program (2) Channel (3) Country (4) Name (5) Frequency (6) Scan (7) Skip (8) Swap Přiřazení čísla programu kanálu. Stejné jako Program. a. Priorita zvolené země. b. Přidání nového názvu programu ve zvolené zemi. Zobrazení nebo změna názvu programu. Jemné doladění frekvence kanálu s krokem 0,05 MHz. Vyhledání kanálů od 48,25 MHz do 855,25 MHz. a. Volbou Yes (Ano) přeskočíte aktuální kanál. b. Volbou No (Ne) zrušíte přeskočení kanálu. Výměna dvou programových pozic zvolených kanálů. Parental Controls (Rodičovský zámek): Please Enter Your PIN [xxxx] For All Programs: Yes/No For This Program: Yes/No Change PIN [xxxx] Cancel PIN: Yes/No Zadejte prosím svoje PIN [xxxx] (Výchozí PIN je [0000]) Pro všechny programy: Ano/Ne Pro tento program: Ano/Ne Změna PIN-u [xxxx] Zrušení PIN-u: Ano/Ne 10

11 SCART: Možnosti [Auto]/RGB/S-Video/Video 1. Aby byla volba dostupná, musíte nejdříve aktivovat možnost SCART v nabídce Options (Další možnosti) / Input Select (Volba vstupu) / SCART. 2. Následně můžete zvolit Auto (Automatický režim), RGB, S-Video nebo Video režim. AV: Možnosti [Auto]/S-Video/Video 1. Aby byla volba dostupná, musíte nejdříve aktivovat možnost AV v nabídce Options (Další možnosti) / Input Select (Volba vstupu) / AV. 2. Následně můžete zvolit Auto (Automatický režim), S- Video nebo Video režim. No Signal Auto Off (Automatické vypnutí při výpadku signálu): Enable (Zapnuto) / [Disable] (Vypnuto) Když nebude na zvoleném vstupu detekován žádný signál po dobu 8 minut, televizor se automaticky vypne. Reset Settings (Resetování): Obnova výchozího nastavení. Obsluha OSD nabídky pomocí dálkového ovladače V OSD nabídce jsou k dispozici 4 hlavní nabídky: Picture (Vlastnosti obrazu), Audio (Vlastnosti zvuku), Options (Další možnosti) a Settings (Nastavení). 1. Podle následujícího postupu se můžete jednoduše pohybovat v OSD nabídce. Stiskněte tlačítko Menu na dálkovém ovladači nebo tlačítko MENU na ovládacím panelu. 2. Pomocí směrových tlačítek doleva a doprava zvolte požadovanou nabídku (jednotlivé záložky). 3. V položkách zvolené nabídky se můžete pohybovat pomocí směrových tlačítek nahoru a dolů. Směrová tlačítka doleva a doprava slouží pro nastavení požadované hodnoty aktuálně zvolené položky (například nastavení jasu, kontrastu atd. v nabídce Picture (Vlastnosti obrazu)). Pro ponechání nastavení beze změn stiskněte tlačítko OK. 11

12 Teletext Mnoho televizních kanálů vysílá kromě televizního signálu také informace teletextu. Tento LCD televizor je vybaven pamětí pro 252 stránek a podstránek teletextu, čím se podstatně snižuje čekací doba na zobrazení požadované stránky. V následující tabulce jsou uvedena tlačítka, která slouží na ovládání teletextu: Položka INDEX SUB PAGE TEXT REVEAL SIZE MIX HOLD Barevná tlačítka (R/Z/Ž/M) Popis Přechod na indexovou (hlavní) stránku. Zobrazení titulků na obrazovce. Slouží pro přepínaní mezi režimem televize a teletextu. Slouží pro odhalení skrytého textu. Jedním stisknutím tlačítka dvakrát zvětšíte velikost stránky teletextu a druhým stisknutím obnovíte původní velikost. Slouží pro současné zobrazení obrazu z televizního signálu i stránky teletextu. Stisknutím tlačítka pozastavíte postupné zobrazování podstránek. Tato tlačítka slouží pro přímý přístup ke stránkám teletextu (čísla stránek zobrazená příslušnou barvou). Řešení problémů Dříve, než se obrátíte na servisní středisko značky Acer, prostudujte si následující informace: Tato část obsahuje možné situace, ke kterým může dojít při používaní vašeho LCD televizoru. Pro každou situaci jsou uvedeny jednoduché odpovědi a řešení. Žádný obraz nebo zvuk. Ujistěte se, zda je správně připojen napájecí kabel. Zkontrolujte, zda je správně nastaven vstupní režim. Ujistěte se, zda je správně připojena anténa. Ujistěte se, zda je zapnutý hlavní vypínač. Ujistěte se, zda není úroveň hlasitosti zvuku snížená na minimum nebo není zvuk úplně vypnut. Ujistěte se, zda nejsou připojena sluchátka. Do úvahy třeba vzít také to, že některé televizní stanice nemusí právě vysílat. Nekvalitní obraz. Ujistěte se, zda je správně připojena anténa. Prověřte, zda je televizní signál kvalitní. 12

13 Špatná kvalita obrazu může být způsobená současným připojením A-VHS kamery, fotoaparátu nebo jiných periferních zařízení. Vypněte jedno z těchto periferních zařízení. Na obrazovce se objevují duchové nebo zdvojený obraz. Může to být způsobeno překážkami v okolí antény (např. vysokými okolními budovami nebo horami). Kvalitu obrazu můžete zlepšit použitím směrové antény. Horizontální přerušované čáry mohou být způsobené elektrickou interferencí, např. sušičem vlasů, neónovým světlem atd. Vypněte nebo odstraňte zdroje rušení. Obraz je příliš tmavý, příliš světlý nebo slabě zbarvený. Zkontrolujte nastavení barvy. Zkontrolujte nastavení jasu. Zkontrolujte nastavení ostrosti. Fluorescenční lampa v monitoru může být na konci své životnosti. Dálkové ovládání nefunguje. Zkontrolujte baterie v dálkovém ovladači. Zkontrolujte, zda není okénko senzoru dálkového ovládání zablokované nebo osvětlené silným světlem. Pokuste se vyčistit okénko senzoru dálkového ovládání na televizoru i na dálkovém ovladači měkkým hadříkem. Před použitím dálkového ovládání se pokuste použít tlačítka na předním panelu. Pokud výše uvedené rady nevyřešily váš technický problém, podívejte se prosím do záručního listu a postupujte podle reklamačního řádu. Technické údaje Položka Popis TV systém Destinace Evropa Systém barev PAL/SECAM Zvukový systém B/G/D/K/I/L Stereo systém NICAM/FM stereo (A2) Zdířky Destinace Evropa SCART SCART (CVBS, RGB, S-Video, Audio R/L) AV CVBS, Audio R/L, S-Video PC D-sub ANO DVI-D ANO PC audio in ANO 13
