: ZX225USLC-5B : 122 (166 PS)

Transkript

1 Řada ZAXIS-5 HYDRAULICKÉ RYPADLO Model : ZX225USLC-5B Výkon motoru : 122 kw (166 PS) Provozní hmotnost ZX225USLC-5B : kg Objem lžíce (ISO, vrchovatá) : 0,51-1,20 m³

2 ZX225US-5 PŘEHLED OBSAH 4-5 Výkon Vyšší výkon všech strojů Hitachi Machine vyplývá z vyššího výkonu, kroutícího momentu a pracovní rychlosti. 6-7 Produktivita Nová řada rypadel ZAXIS disponuje vysokou efektivitou využité energie při současně nepatrném zatížení životního prostředí. 8-9 Komfort Kabina nové řady ZAXIS vytváří ještě bezpečnější a pohodlnější pracovní prostředí Robustnost Hitachi je známa svými vysoce kvalitními stroji, které podávají optimální výkon i v nejnáročnějším pracovním prostředí Údržba Díky snadno přístupným místům pro čištění a standardní údržby se dosáhne optimalizace provozní doby ZAXIS 225US Podpora Hitachi Naši zákazníci mají k dispozici rozsáhlou nabídku služeb zákazníkům Technická data Nižší náklady na pohonné hmoty S novým hydraulickým systémem TRIAS bude v porovnání s předcházejícím modelem ZAXIS dosaženo vyššího pracovního výkonu s nižší spotřebou pohonných hmot. Robustnější konstrukce Zesílená konstrukce konce a paty ramene vykladače s dodatečnými pouzdry slouží pro práci v obtížných pracovních podmínkách. Rychlejší pracovní pohyby Díky rekuperačnímu hydraulickému systému a posilovači hydrauliky v okruhu výložníku rypadla se zvýšila pracovní rychlost výložníku za provozu rypadla. Vyšší pružnost Díky dvěma dodatečným sekcím hlavního řídícího bloku se docílilo zjednodušení montáže pracovního nástroje. 2

3 U konstrukce nového modelu prostřední řady rypadla Hitachi ZAXIS 225US jsme se zaměřili zejména na následující cíl: posílení Vašich představ a vizí. Nový model rypadla se vyznačuje 5 hlavními znaky: výkonem, produktivitou, komfortem, robustností a spolehlivostí. Jsme si vědomi skutečnosti, že provozovatel stroje vyžaduje vysoce kvalitní a hospodárné rypadlo, které bude podávat optimální pracovní výkon i v těch nejnáročnějších provozních podmínkách. Rovněž vyžadují komfortní a bezpečné pracovní prostředí pro obsluhu stroje a stroj s rychlou a přesnou odezvou na řídící povely. K dosažení požadovaných výsledků v krátké době a s vynaložením co nejnižších nákladů s dodržením těch nejpřísnějších norem má zvláštní důležitost optimalizace provozní doby rypadla ZAXIS 225US dosažitelná díky jednoduché údržbě stroje a rozsáhlému programu služeb zákazníkům Hitachi Support Chain mm mm Více prostoru pro nohy V novém modelu rypadla ZAXIS lze sedačku s ovládacím panelem posunout směrem dozadu a vytvořit tím pohodlnější pracovní prostředí pro řidiče. Pravá konzola byla změněna v souladu s ergonomickými požadavky. 800 mm vs. ZX mm vs ZX210-5 Pohodlí bez kompromisů Vyhřívaná, pneumaticky odpružená sedačka je ideální pro práci v chladných klimatických podmínkách. Účinně pohlcuje všechny nárazy a snižuje tím únavu řidiče. Kratší zadní poloměr otáčení Aby bylo možné pracovat s rypadlem ZAXIS také v úzkých a stísněných pracovních prostorách (především na městských staveništích) a na ulicích, v lesích a demolicích a všude, kde je málo prostoru. Snadnější přístup k informacím Velký multifunkční LCD zobrazovač je snadno čitelný za všech světelných podmínek ve dne i v noci. Na displeji se zobrazují různé užitečné technické údaje o provozu stroje. Rychlejší a nekomplikovaný přístup k místům údržby stroje Kondenzátor klimatizace může být za účelem vyčištění kondenzátoru a topení jednoduše odklopen. To slouží ke snadnému přístupu k čištěným a kontrolovaným dílům. 3

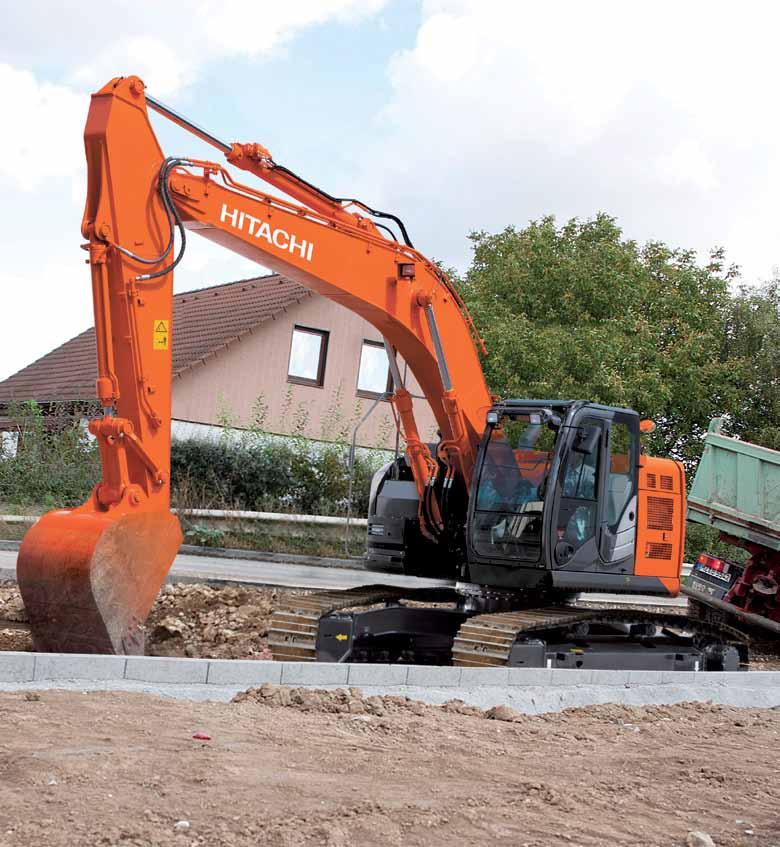

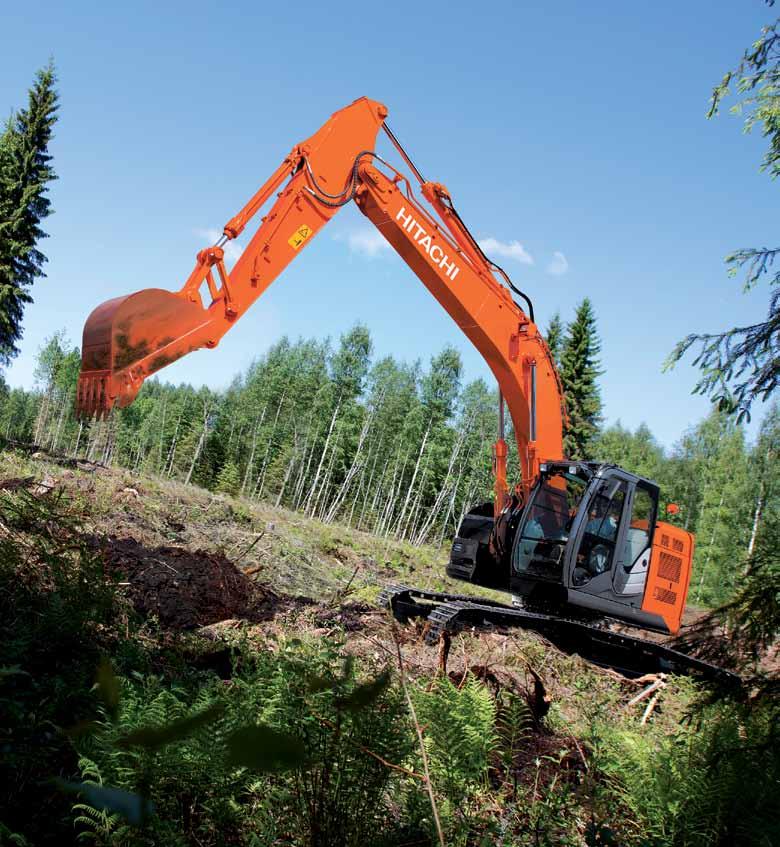

4 ZX225US-5 VÝKON Rychlejší a ještě úspornější ve spotřebě pohonných hmot, než jeho předchůdce: Nové, výkonné rypadlo ZA- XIS 225US dosahuje bez obtíží vyššího výkonu při přepravě zeminy, stejně jako libovolné jiné práce na staveništi. Díky jeho kratšímu zadnímu poloměru otáčení je ideální pro zemní práce a stavební práce ve stísněných pracovištích (speciálně ve městech), stejně jako pro práce na ulicích, v lese a při demolilčních pracích. Díky flexibilitě a přesnému a rychlému řízení pohybu výzbroje, dociluje stejně jako všechny modely rypadel nové řady ZAXIS zvlášť vysoké produktivity při nízkých provozních nákladech. 4

5 Vyšší výkon a pracovní rychlost stanovují nová pravidla pro staveniště Nižší spotřeba pohonných hmot V dnešním konkurenčním boji v tržním prostředí mají úspěchy ve veřejných zakázkách a splnění výrobních zakázek velký význam. Volba vhodného stavebního stroje má přitom tu největší důležitost - nakonec Váš obchodní úspěch se opírá o produktivitu a efektivnost Vašeho vybavení. A zde sehraje zásadní roli naše nová hydraulika TRIAS. Nejmodernější hydraulika a elektronika stroje hraje zásadní roli pro splnění našeho cíle, a to významného snížení spotřeby pohonných hmot s novým, ekologickým motorem. S pomocí hydrauliky TRIAS poklesne spotřeba pohonných hmot v režimu PWR v porovnání s režimem P předchozího modelu rypadla ZAXIS o 17 %, a to bez poklesu pracovního výkonu*. V provozním režimu ECO je úspora pohonných hmot dokonce až 25 %, při dosažení stále ještě relativně vysoké produktivity práce*. Ještě větší možnosti využití ZAXIS 225US má kompaktní konstrukci, než standardní modely a hodí se proto pro řadu různých způsobů použití, zejména v zúženém prostoru, jako v silničním stavitelství, práce v lese nebo demoliční práce. Díky minimální potřebě pracovního prostoru jak vpředu, tak vzadu, dokáže být stroj mimořádně produktivní i ve stísněných prostorách. Díky tomu může např. najíždět nákladní automobil blíž pásům pojezdu rypadla, čímž dochází k výraznému zkrácení pracovního cyklu při nakládání. Vyšší výkon Přizpůsobivý, rychlý a přesný stroj je snem každého řidiče rypadla. S novým modelem ZAXIS 225US se Vám tento sen nyní splní. Mit dem Speciálně pro tuto novou generaci rypadla Hitachi střední kategorie byly vyvinuty ty nejnovější inovace a vylepšení. Hydraulický posilovač a další hydraulické systémy zvýší pracovní rychlost přítahu minimálně zatíženého výložníku rypadla. Rovněž jsme asi o 10% vylepšili náš osvědčený posilovač síly*. To se bezprostředně projeví na výkon při hrabání a výkon při zdvihu. Univerzálnost nového modelu ZAXIS 225US se projevuje na kontrolním systému pracovního nástroje s 11 na monitoru nezávislými volitelnými místy pro snadný výběr nejrůznějších pracovních nástrojů. Oba přídavné hydraulické okruhy mohou být využity pro pracovní nástroje s odlišnou spotřebou hydraulického oleje. * založené na typickém pracovním postupu, jak vyplývá z Celosvětové sítě e-servis (Global e-service). Hlavní charakteristiky stroje Snížení spotřeby pohonných hmot přibližně o 17 % (v režimu PWR v porovnání s režimem ZX-3 P)* Snížení spotřeby pohonných hmot přibližně o 25 % (v režimu ECO v porovnání s režimem ZX-3 P)* Nový hydraulický systém TRIAS má zásadní význam pro vyšší produktivitu a nižší spotřebu pohonných hmot. Kontrolní systém pracovního nástroje Zvýšení síly 2 přídavné ventily / řídící okruhy Kratší zadní poloměr otáčení 5

6 ZX225US-5 PRODUKTIVITA Nový ZAXIS 225US nabízí stejně vysokou produktivitu práce, jakou můžete očekávat u všech ostatních stavebních strojů Hitachi. Tento model byl konstruován pro dosažení maximální produktivity na staveništích všech druhů a přispěje k rentabilitě Vašeho podnikání. V neposlední řadě bude díky speciálně vyvinuté technologii velmi šetrný k životnímu prostředí a bude zatěžovat staveniště menším hlukem. 6

7 Správná rovnováha mezi výkonem a životností stroje Životnost stroje Při vývoji nových výrobků přikládá Hitachi zvláštní důraz na jejich životnost, a to zejména u modelů stavebních strojů určených pro městská staveniště. Nový model ZAXIS 225US je v této souvislosti dobrým příkladem naší snahy o snížení zatížení životního prostředí provozem našich stavebních strojů v souladu s emisními směrnicemi EU stupeň IIIB. ZAXIS 225US disponuje tlumičem výfuku s filtrem pevných částic k odfiltrování škodlivých částic z ovzduší. Tyto částice jsou spáleny díky oxidačnímu katalyzátoru s automatickou regulací teploty výfukových plynů. Díky turbokompresoru s měnitelnou geometrií, jakož i systému AGR (recirkulace výfukových plynů) s vysokým chladícím výkonem došlo ke snížení emise oxidu dusíku. Kromě snížení emisí došlo díky využití automatického zhasínání motoru stroje u nového modelu ZAXIS 225US ke snížení zbytečné spotřeby pohonných hmot a snížení hluku v kabině řidiče. Kromě toho jsou všechny plastové díly nového modelu rypadla ZAXIS střední kategorie recyklovatelné a příslušně označené. Výkon stroje Snažili jsme se docílit optimální rovnováhy mezi zájmy člověka, požadavky ochrany životního prostředí a dosažením cíle. Proto jsme přesně zjistili celkové provozní náklady nového modelu ZA- XIS 225US, abychom zajistili, že bude Váš nový stroj skutečně přínosem pro Vaše podnikání. Vysoký výkon motoru splňujícího normu stupně IIIB nového ZAXIS 225US Vás přesvědčí vyšší produktivitou a optimalizovanou spotřebou pohonných hmot a nejmodernější řídící jednotkou. Hydraulický systém TRIAS byl rovněž vyvíjen s důrazem na vyšší výkon a větší účinnost, při nižší spotřebě pohonných hmot v porovnání s předchozími modely ZAXIS. Střední kategorie rypadel Hitachi jsou známé pro svůj vysoký výkon a spolehlivost, a to zejména svou úspěšností při dodržování konečných termínů na rušných staveništích. Při konstruování nových modelů ZAXIS byla zvláštní pozornost věnována vyšší produktivitě práce bez zvýšeného zatížení životního prostředí. Přitom byl zvláštní důraz kladen na nepřetržitý provoz stroje. Hlavní charakteristiky stroje Vysoký výkon a životnost stroje Motor splňující stupeň IIIB Tlumič výfuku s filtrem pevných částic Turbokompresor s proměnnou geometrií Systém recirkulace výfukových plynů s vysokým chladícím výkonem Hydraulický systém TRIAS úspora pohonných hmot a vyšší produktivita Konstrukce šetrná k životnímu prostředí Automatické zhášení motoru úspora pohonných hmot a nižší emise CO2 7

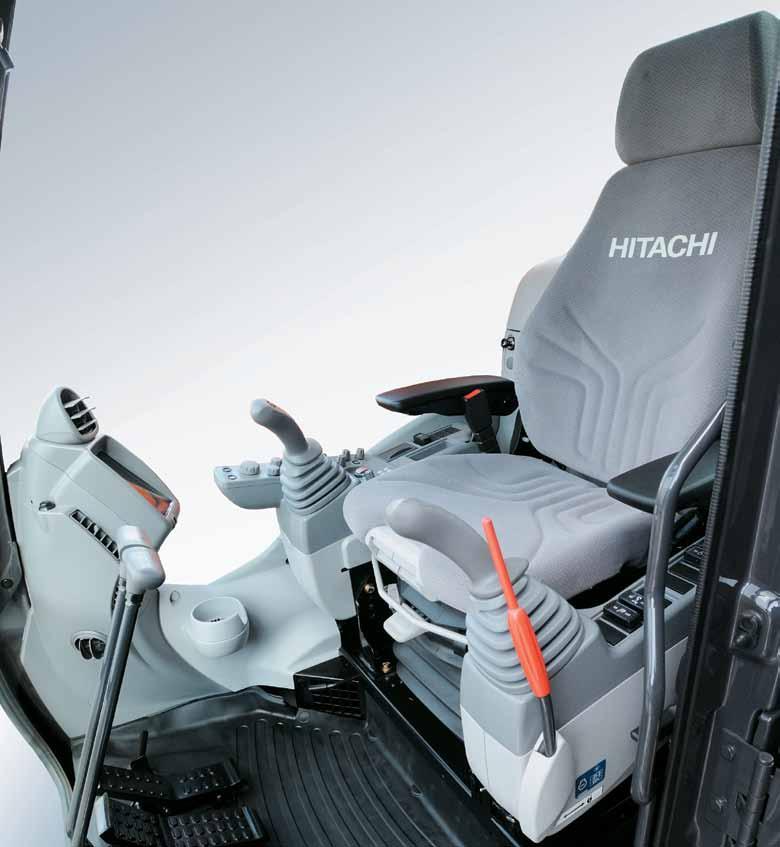

8 ZX225US-5 KOMFORT Kabina nového ZAXIS 225US nabízí komfortní pracovní prostředí a dokáže znatelně zpříjemnit a uvolnit Váš pracovní den. Na základě cenné zpětné vazby od majitelů a řidičů z celého světa dokázali konstruktéři Hitachi navrhnout téměř dokonalou kabinu s řadou uživatelsky příjemných funkcí, poskytující neomezený výhled na staveniště a poskytující ještě větší vnitřní prostor, než poskytlo starší provedení kabiny. To vše vedlo nakonec k vytvoření kabiny, ve které se i za dlouhých pracovních směn budete cítít jako v letadle. 8

9 Nová rypadla ZAXIS střední kategorie vytyčují v každém směru nové cesty Komfort v kabině řidiče I po dlouhé, náročné pracovní směně při stavbě silnic nebo v kamenolomu musíte mít energii a chuť těšit se na zbytek dne. Proto věnovala Hitachi velké úsilí při vývoji nového modelu ZAXIS 225US k dosažení optimálního komfortu obsluhy stroje. Volitelně polohovatelná, vzduchem odpružená sedačka disponuje novým posuvným mechanismem, který umožní zvlášť velký posun sedačky směrem dozadu. Pod obrazovkou monitoru máte v novém modelu rypadla navíc větší prostor pro nohy. Přetlaková kabina brání proniknutí prachu a prachových částic do vnitřku kabiny. Optimální výhled na všechny strany Práce se strojem na rušném staveništi vyžaduje pro zabránění zranění osob a věcným škodám Vaši trvale plnou pozornost. Díky zlepšenému výhledu z kabiny řidiče nového modelu ZA- XIS (především směrem doprava a dolů) šetříte čas a peníze díky nejnovějším inovacím Hitachi. V důsledku nového umístění monitoru a dveří byl zlepšen výhled z kabiny, jakož tím byl výrazně zjednodušen i vstup a výstup z kabiny stroje. Pomocí nové zpětné kamery byl zlepšeni výhled dozadu na protizávaží a omezen mrtvý úhel výhledu. Optimální a pohodlná obsluha a funkčnost Hitachi investovala velký objem prostředků do moderních technologií řady ZAXIS. Díky funkčnosti barevné obrazovky, jakož i ergonomického ovládání máte stroj trvale zcela pod kontrolou. Nový, univerzální LCD monitor je vybaven dobře čitelným, 7 palcovým displejem. Na něm Vám stroj ukazuje různé technické údaje, jako například aktuální stav stroje a jeho nastavení, a to s výběrem až ze 32 jazyků. Monitor a ergonomicky provedený spínač jsou snadno dosažitelné po Vaší pravé straně. Nově byl vytvarován proporcionální posuvný spínač a optimalizované joysticky (páčky) umožňují snadnou obsluhu namontovaných pracovních nástrojů. Užívejte si Vaší práci Když Vás práce baví, utíká Vám čas, jako voda a dosahujete velmi vysoké produktivity práce. Z tohoto důvodu jsme rovněž v našem novém modelu rypadla dbali na vytvoření uvolněného, příjemného pracovního prostředí v kabině řidiče. Autorádio AM/FM lze nyní kompletně ovládat přímo přes barevný monitor. Audio systém byl doplněn vstupem (AUX) pro připojení přehrávače MP3 nebo podobného přístroje, který Vám umožní poslouchat při práci Vaší oblíbenou hudbu. Hlavní charakteristiky stroje ROPS-ochranný rám proti převrácení Lepší výhled z kabiny do všech směrů Nový barevný LCD displej Velkorysý prostor pro nohy Ergonomická ovládací konzola Připojení a odkládací přihrádka pro MP3 player Snadnější přístup k informacím v reálném čase 9

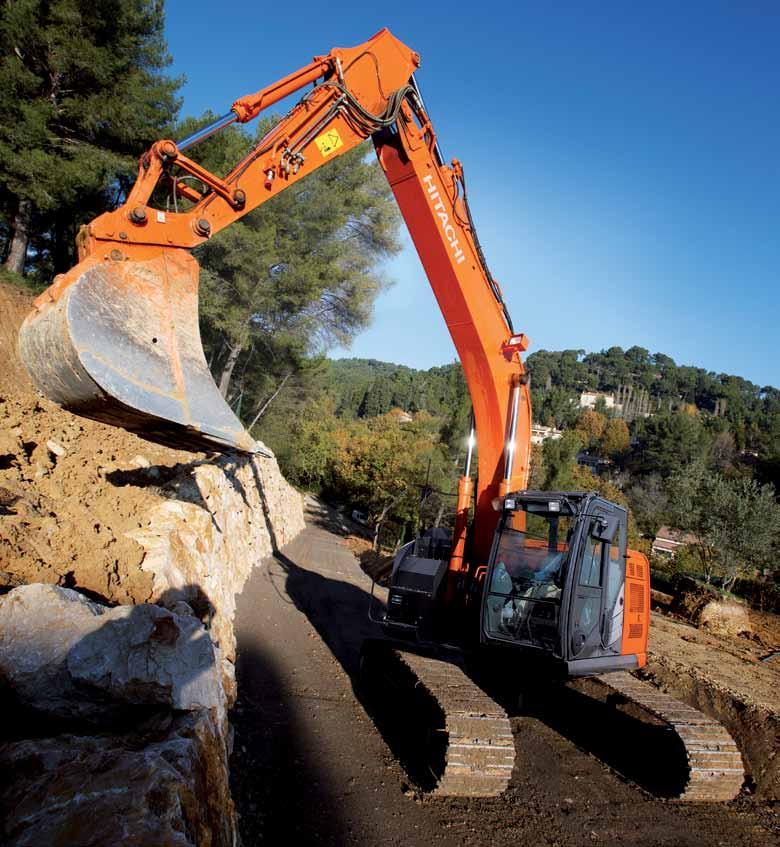

10 ZX225US-5 ROBUSTNOST Hitachi je známa díky svým vysoce kvalitním stavebním strojům, které podávají optimální výkon i v tom nejtěžším terénu a v nejdrsnějších provozních podmínkách. Tuto pověst a přední místo v segmentu stavebních strojů si Hitachi vypracovalo nepřetržitou snahou v průběhu více, jak 40 let. Nové rypadlo ZAXIS střední kategorie pokračuje v této tradici - s nejmodernější technikou a maximální odolností proti opotřebení představuje nekompromisní pracovní stroj pro zákazníky ze všech světadílů. 10

11 Optimální výkon bez ohledu na náročnost pracovního prostředí Robustní díly Nový model ZAXIS 225US byl konstruován pro práci v drsných provozních podmínkách. Pro nasazení v náročných, špatně dostupných a drsných staveništích jsou potřebné spolehlivé stroje, které se vyznačují vysokou provozní pohotovostí a produktivitou práce. V konečném důsledku právě robustnost našeho rypadla střední kategorie má příznivý dopad na celkové provozní náklady stroje. Dobrým příkladem robustnosti jsou zesílené konce vykladače a pata vykladače modelu ZAXIS 225US. Ložiskové čepy konce vykladače a paty vykladače byly z důvodu dosažení větší robustnosti vybaveny pouzdry. Tím pro stroj již není problémem ani dlouhá provozní doba za ztížených provozních podmínek. Vysoce výkonný filtr s vestavěným odlučovačem vody jsou ve standardní výbavě stroje. Díky tomu lze z pohonných hmot odloučit i velké množství kondenzované vody. Zesílený podvozek Rozváděcí kolo a upínací válec rypadla ZAXIS 225US byly pro zajištění potřebné robustnosti dále zesíleny. Kromě toho se docílilo konec usazování bláta na upínacím válci. Trvanlivost otočného rámu ve tvaru X byla ještě zvýšena díky zesílení ocelové desky. Horní a spodní deska uchycení trakčního motoru byla prodloužena, díky čemuž došlo ke snížení mechanického zatížení o 40%. Kabina s ochranným rámem ROPS Ověřený rám ROPS a na středním sloupku B vyztužená přetlaková kabina CRES-V zabraňuje pronikání prachu do kabiny a ochraňuje řidiče před nebezpečím, hrozícím na staveništi. Konstrukce rámu ROPS se postará o bezpečnost řidiče při padajících předmětech nebo převrácení stroje. Hlavní charakteristiky stroje Osvědčená kvalita Hitachi Více, jak 40 let zkušeností Zesílená pracovní výzbroj Zesílený podvozek 11

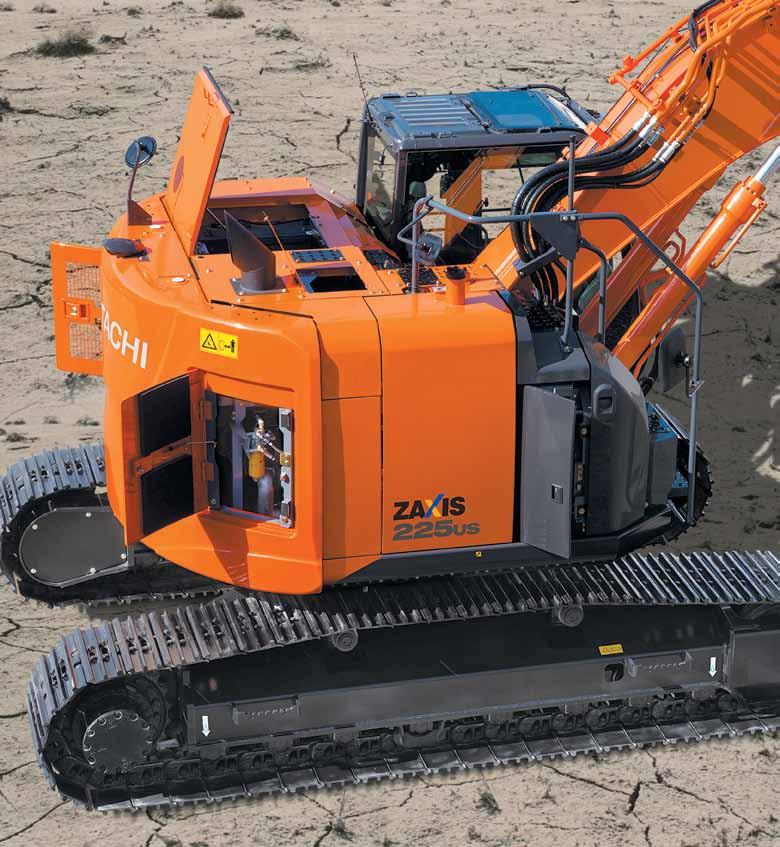

12 ZX225US-5 ÚDRŽBA U nové modelové řady rypadel střední kategorie ZAXIS provedla firma Hitachi další opatření pro co nejsnazší přístup k dílům údržby a opatrování stroje. Tím se docílilo velmi rychlého a pohodlného provádění pravidelné údržby stroje, čímž zákazník získává více času na užitečnou práci stroje a minimalizují se drahé prostoje stroje. Konečně jsme docílili, aby naše stroje nabízeli maximální použitelnost a spolehlivost a díky tomu Vám můžeme poskytnout ještě větší jistotu a bezpečnost pro Vaší investici. 12

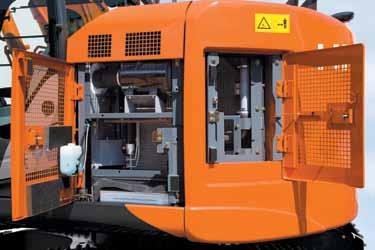

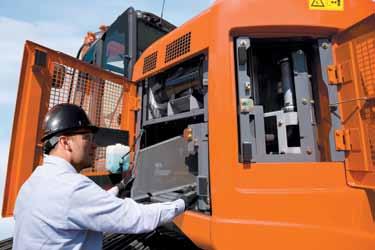

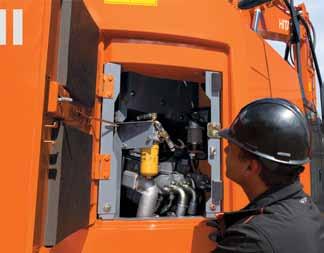

13 Více času díky uživatelsky přívětivým funkcím stroje Nejlepší přístupnost Díky rozmanitým, nově integrovaným funkcím byla dále usnadněna obsluha nového rypadla ZAXIS střední kategorie. Naši inženýři pečlivě vyhodnotili všechny požadavky našich zákazníků a do nového modelu stroje zaintegrovali některé funkce preventivní údržby, které nám šetří čas vynaložený na údržbu. Na univerzálním LCD monitoru si nyní můžete například zkontrolovat hladinu motorového oleje. Potřeba výměny hydraulického oleje nebo palivového filtru je indikována blikající výstražnou kontrolkou. Kromě toho můžete při zapnutí zapalování stanovit plán preventivní údržby, abyste předešli odstávkám stroje z provozu. Z venku rypadla ZAXIS 225US můžete jednoduše odklopit kondenzátor za účelem vyčištění kondenzátoru klimatizace a topení. Silné znečištění můžete odstranit proudem tlakového vzduchu namířeným po otevření horní kapoty nad chladič. Palivový filtr, motorový filtr a filtr vzduchu můžete vyměnit pohodlně přímo ze země. Pro další práce jsou k dispozici protiskluzové stupačky, pomocí kterých můžete snadno a bezpečně vystoupit na nástavbu stroje. Jednoduché čištění Jsme názoru, že usnadněná rutinní práce má kladný vliv na produktivitu a pracovní pohotovost Vašeho stroje. Z tohoto důvodu jsme u nového modelu ZAXIS 225US zaintegrovali rozmanité funkce pro rychlejší a pohodlnější údržbu stroje. Díky tomu se na staveništi můžete plně koncentrovat výhradně na Vaši vlastní práci. Dobrým příkladem těchto funkcí je předřazená, vnější protiprachová mřížka v motorovém prostoru. Ta se nachází před kondenzátorem klimatizace a před chladičem pohonných hmot a tím v určité vzdálenosti od filtru vzduchu. Tak dochází k rovnoměrnému odlučování prachových částic, místo aby se ukládaly na jednom místě. Chladič oleje je u tohoto stroje namontován paralelně; přičemž se díky skloněným bočním rámům dále zjednodušilo jeho čištění.. Hlavní charakteristiky stroje Kontrola tlumiče výfuku s filtrem pevných částic prostřednictvím globálního e-servisu (Globale-Service) Denní prohlídky prováděné ze země Kontrola hladiny oleje ze sedačky řidiče Rychlejší a jednodušší přístup k provádění údržby 13

14 ZX225US-5 PODPORA ZÁKAZNÍKŮ Jakmile se stanete zákazníkem Hitachi, získáte prvotřídní zákaznický servis smluvního prodejce. Víme, že vztah mezi Vámi a Vaším HITACHI dodavatelem pro Vás má mimořádný význam, a proto každého autorizovaného obchodního zástupce velmi rozsáhlým způsobem podporujeme, aby Vám mohl nabídnout prvotřídní poprodejní servis a postaral se o to, aby Váš stroj ZAXIS 225US po celou dobu jeho životnosti splňoval Vaše očekávání. Pro zajištění dodatečné ochrany Vaší investice do stavebních strojů Hitachi jsme uvedli do života program podpory zákazníků Hitachi Support Chain. Pomocí něho si můžete sestavit Váš plán údržby skládající se z následujících modulů podle přání zákazníka. Jednotlivé články servisních služeb jsou k dispozici přímo v sídle Vašeho Hitachi prodejce. 14

15 Program pružné služby zákazníkům pro zajištění ochrany jejich investic Global e-service Nové rypadlo ZAXIS je vybavené komunikačním systémem GPRS*. Tento systém vysílá podrobné informace o stroji přímo na hlavní server Hitachi. Tyto údaje si máte přístupné i Vy prostřednictvím databáze Global e-service. K tomu potřebujete pouze internetové připojení a Vaše přihlašovací údaje ke službě Global e-service. Pomocí služby Global e-service tak můžete tyto údaje čerpat jak Vy, tak Váš Hitachi prodejce. Tato služba umožňuje decentralizované řízení Vašeho vozového parku. Váš Hitachi prodejce Vám díky této online funkci může poskytovat proaktivní preventivní údržbu a odpovídající výhodné nabídky. Aktuální informace o stavu Vašeho ZAXIS rypadla jsou k dispozici nepřetržitě po 24 hodin. K poskytovaným informacím patří např. počet provozních hodin, spotřeba pohonných hmot, provozní režim a pracoviště (místo nasazení) stroje. Pomocí těchto informací můžete snížit provozní náklady, efektivněji plánovat nasazení strojů a kontrolovat údržbu stroje v terénu. Dosáhnete tím optimální výkon stroje a současně minimální prostoje. Technická podpora Zkušený servisní tým Hitachi kombinuje vhodně celosvětovou kompetenci odborníků Hitachi Construction Machinery se skutečností u zákazníka. Se zřetelem na služby zákazníkům sledujeme proaktivní přístup a dbáme přiměřeně o proškolování pracovníků našich autorizovaných prodejců. Tím docílíme globální dostupnost odborných kompetencí každého jednotlivého technika v naší obchodní síti. Rozšířená záruka a servisní smlouvy Každý nový model Hitachi je chráněn kompletní zárukou výrobce. V některých případech náročných provozních podmínek nebo ve snaze snížení nákladů na opravy bude nezbytné pro Vaše rypadlo ZAXIS sjednat dodatečný balíček služeb. Náš prodejce Vám v této souvislosti nabídne program rozšířené záruky (HELP Hitachi Extended Life Program), jakož i obsáhlé servisní smlouvy umožňující nastavit ideální podmínky pro optimalizaci výkonu Vašeho nového rypadla ZAXIS. Náhradní a vyměnitelné díly Hitachi má v nabídce různé díly pro uspokojení Vašich požadavků. Kromě našich originálních dílů Vám nabídneme následující možnosti: Pokud je Váš stroj již více let v provozu, má Hitachi v nabídce za příznivé ceny tzv. druhou sadu originálních náhradních dílů. Pro náročné použití nebo pracovní prostředí má Hitachi v nabídce díly se zvýšenou odolností a výkonem. Hledáte-li ekonomické řešení pro preventivní výměnu, jsou naše náhradní díly ideální volbou. Ať se rozhodnete jakkoli, můžete v každém případě zajistit osvědčenou kvalitu a záruku Hitachi a uchovat si klid v mysli. Další informace k výše uvedeným nabídkám obdržíte u Vašeho Hitachi prodejce. * komunikační systém GPRS patří ke standardní výbavě nových rypadel ZAXIS. Použitelnost komunikačních systémů však závisí na licenčních podmínkách ve Vaší zemi. Budete-li si přát další informace nebo požadujete účet Global e-service, obraťte se prosím na Vašeho Hitachi prodejce. Hlavní charakteristiky stroje Nepřetržitá celodenní kontrola všech strojů přímo z Vaší kanceláře. Decentralizovaná kontrola spotřeby pohonných hmot. Kontrola aktuálního a předchozího stanoviště stroje a přesunů stroje. Ukazatel stavu údržby a vyměněných dílů pro všechny Vaše stroje. ové zprávy hlásící výstrahy stroje, neočekávané přesuny stroje, apod. 15

16 TECHNICKÁ DATA MOTOR Model.... Isuzu AM-4HK1X Typ... 4-takt, vodou chlazený, Common-Rail s přímým vstřikováním Sání.... turbokompresor s proměnnou geometrií, mezichladič, chlazený EGR Další úprava... tlumič výfuku s filtrem pevných částic Počet válců Jmenovitý výkon ISO 9249, Netto kw (166 PS) při ot/min EEC 80/1269, Netto. 122 kw (166 PS) při ot/min SAE J1349, Netto kw (166 PS) při ot/min Max. kroutící moment Nm (66,5 kgfm) při ot/min Zdvihový objem.....5,190 l Vrtání a zdvih mm x 125 mm Akumulátory....2 x 12 V / 88 Ah HYDRAULICKÝ SYSTÉM Hydraulická čerpadla Hlavní čerpadla axiální pístová čerp. s proměnným výkonem Maximální průtok....2 x 212 l/min 1 x 189 l/min Řídící čerpadlo zubové čerpadlo Maximální průtok....33,6 l/min Hydraulické motory Pohon pojezdu. 3 axiální pístová čerpadla s proměnným čerpacím výkonem Pohon natáč.nástavby. 1 motor s rotujícími axiálními pístyr Nastavení komínkového pojistného ventilu Okruh vykladače ,3 MPa (350 kp/cm²) Okruh natáč. nástavby. 32,4 MPa (330 kp/cm²) Okruh pojezdu....35,5 MPa (362 kp/cm²) Okruh servořízení.... 3,9 MPa (40 kp/cm²) Posilovač výkonu ,0 MPa (388 kp/cm²) (Power-Boost) Hydraulický válec Počet Vrtání Průměr pístnice Vykladač mm 85 mm Výložník mm 95 mm Lžíce mm 80 mm Polohování * mm 100 mm *1: pro přestavitelný vykladač NÁSTAVBA Otočné rámy Tuhý rám z D-profilu pro maximální pevnost ve zkrutu. Natáčecí ústrojí Axiální pístový motor s planetovou převodovkou uloženou v olejové lázni. Jednořadý okruh natáčení. Lamelová parkovací brzda natáčecího ústrojí je ovládaná pružinou a hydraulicky uvolňována. Rychlost natáčení....11,8 min-1 (U/min) Moment natáčení knm (6.940 kgfm) Kabina řidiče Samonosná kabina velkých rozměrů, mm široká a mm vysoká, splňuje požadavky směrnice ISO*. * International Organization for Standardization (mezinárod.normalizační organizace) PODVOZEK Pásy pojezdu Tvrzené a utěsněné spojovací čepy pásu. Hydraulický (tukový) napínač pásu s pružinami tlumičů zpětných rázů. Počet kladek a desek drapáků na jedné straně (1 pásu) Nosné kladky... 2 Pojezdové kladky Drapák desky pásu Vedení pásu pojezdu Pohon pojezdu Samostatný pohon pásu 2 rychlostním axiálním pístovým motorem s velkým kroutícím momentem. Lamelová parkovací brzda ovládaná pružinou s hydraulickým uvolněním brzdy. Automatická převodovka: režim pojezdu RYCHLE-POMALU. Rychlost jízdy.. RYCHLE: 0-5,5 km/h / POMALU: 0-3,4 km/h Max. trakční síla kn ( kgf) Stoupavost... 70% (35 stupňů) konstantní HLADINA HLUKU Hladina hluku v kabině podle směrnice ISO LpA 71 db(a) Venkovní hladina hluku podle směrnice ISO 6395 a směrnice 2000/14/EG.... LwA 101 db(a) OBJEM PROVOZNÍCH KAPALIN Palivová nádrž ,0 l Chladivo motour ,0 l Motorový olej ,0 l Pohon natáčení... 6,2 l Pohon pojezdu (každá strana).... 6,8 l Hydraulický systém ,0 l Nádrž hydrauliky ,0 l 1 6

17 HMOTNOSTI A TLAK NA PODLOŽÍ Provozní hmotnost a tlak na podloží ZAXIS 225USLC ZAXIS 225USLC s volitelným planýrovacím štítem Typ vykladače Jednodílný Stavitelný Jednodílný Stavitelný Typ pásu Šířka pásů Délka výložníku kg kpa (kgf/cm²) kg kpa (kgf/cm²) kg kpa (kgf/cm²) kg kpa (kgf/cm²) Se 3 drapáky 700 mm 800 mm 900 mm 2,42 m kg 50 (0,51) kg 52 (0,53) kg 54 (0,55) 2 56 (0,57) 2,91 m kg 50 (0,51) kg 52 (0,53) kg 55 (0,56) kg 56 (0,57) 2,42 m kg 44 (0,45) kg 45 (0,46) kg 47 (0,48) kg 49 (0,50) 2,91 m kg 44 (0,45) kg 45 (0,46) kg 47 (0,48) kg 49 (0,50) 2,42 m kg 38 (0,39) kg 40 (0,41) kg 42 (0,43) kg 43 (0,44) 2,91 m kg 39 (0,40) kg 40 (0,41) 2 42 (0,43) kg 43 (0,44) 2,42 m kg 35 (0,36) kg 36 (0,37) kg 38 (0,39) kg 39 (0,40) 2,91 m kg 35 (0,36) kg 36 (0,37) kg 38 (0,39) kg 39 (0,40) Hodnoty zahrnují lžíci o objemu 0,80 m³ (ISO, vrchovatá), hmotnost (660 kg) a protizávaží (). Hmotnost a celková šířka základního stroje Bez předního pracovního nástroje, pohonných hmot, hydraulického oleje, chladiva, atd. Zahrnuje protizávaží. ZAXIS 225USLC ZAXIS 225USLC s volitelným planýrovacím štítem Šířka pásů Hmotnost Celková šířka Hmotnost Celková šířka kg mm kg mm 700 mm kg mm kg mm 800 mm kg mm kg mm 900 mm kg mm kg mm Hmotnost dílů Jednodílný vykladač (s válcem výložníku a vykladače) Stavitelný vykladač (s válcem výložníku a vykladače) Výložník 2,42 m (s válcem lžíce) Výložník 2,91 m (s válcem lžíce) Lříce 0,80 m³ Hmotnost kg kg 840 kg 920 kg 660 kg RÝPACÍ SÍLA LŽÍCE A VÝLOŽNÍKU ZAXIS 225USLC Délka výložníku 2,42 m 2,91 m Trhací síla lžíce* ISO 158 kn ( kgf) Trhací síla lžíce* SAE: PCSA 141 kn ( kgf) Rýpací síla výložníku* ISO 140 kn ( kgf) 114 kn ( kgf) Trhací síla* SAE: PCSA 133 kn ( kgf) 110 kn ( kgf) * v režimu POWER (zvýšený výkon) 1 7

18 TECHNICKÁ DATA PRACOVNÍ DOSAH Jednodílný vykladač Stavitelný vykladač Metry Metry E E C C D D D' D' A' úroveň terénu A' A A B B' F úroveň terénu F B B' 2,5 m 2,5 m Metry Metry MJ: mm ZAXIS 225USLC Jednodílný vykladač Stavitelný vykladač 2,42 m 2,91 m 2,42 m 2,91 m A Max. dosah při hrabání A Max. dosah (v úrovni terénu) B Max. hloubka hrabání B Max. hloubka hrabání (s plochým dnem výkopu 2,5 m) C Max. výška dosahu lžíce D Max. výška dosahu lžíce D Min. výsypná výška E Min. poloměr otáčení F Max. hloubka se svislou stěnou Délka výložníku Bez výšky drapáků pásů pojezdu 18

19 TECHNICKÁ DATA ROZMĚRY JEDNODÍLNÝ VYKLADAČ M K E D/D' F' F C L G I N A H B J STAVITELNÝ VYKLADAČ Volitelný planýrovací štít M' MJ: mm N' 25 stupňů MJ: mm ZAXIS 225USLC A nosná délka pásového podvozku B délka podvozku * C světlá výška protizávaží 990 D zadní poloměr otáčení D délka od osy směrem dozadu E celková šířka nástavby F celková výška kabiny F Výška nástavby * G minimální světlá výška H rozchod pásů pojezdu I šířka pásů pojezdu G 600 J šířka podvozku K celková šířka L výška pásového podvozku s 3 drapák. deskami 920 JEDNODÍLNÝ VYKLADAČ M celková délka s výložníkem 2.42 m s výložníkem 2.91 m * N celková výška vykladače s výložníkem 2.42 m s výložníkem 2.91 m STAVITELNÝ VYKLADAČ M celková délka s výložníkem 2.42 m s výložníkem 2.91 m * N celková výška vykladače s výložníkem 2.42 m s výložníkem 2.91 m * bez výšky drapáků pásů pojezdu G: 3 drapákové desky pásu pojezdu 19

20 NOSNOSTI STROJE POZNÁMKY: 1. Nosnost je hodnocena podle normy ISO Výkon stroje ve zdvihu nesmí u řady ZAXIS překročit 75% překlápěcího zatížení, pokud stroj stojí na rovném, vodorovném a tvrdém podloží nebo 87% max. hydraulického výkonu. 3. Bod zatížení je ve středu montážního čepu natáčení lžíce na výložníku. 4. *označuje zatížitelnost omezenou hydraulickým výkonem stroje m = úroveň terénu. Pro určení nosnosti byla odečtena od vypočtené hodnoty hmotnost lžíce a rychloupínacího zařízení. A: Poloměr zatížení B: Výška závěsu břemene C: Nosnost při zdvihu břemen ZAXIS 225USLC S JEDNODÍLNÝM VYKLADAČEM Podmínky Výška závěsu břemene m Poloměr zatížení (m) 1,5 3,0 4,5 6,0 7,5 břemeno na straně břemeno vpředu nebo s natáčením 360º MJ: kg Při max. dosahu metrů Vykladač 5,68 m Výložník 2,42 m Šířka pásů Vykladač 5,68 m Výložník 2,91 m Šířka pásů 7,5 *5.930 *5.930 * ,89 6,0 *6.440 *6.440 * * ,06 4,5 * * ,74 3,0 * * ,09 1,5 * ,13 0 (terén) * ,88-1,5 *9.940 *9.940 * ,31-3,0 * * * * * ,31-4,5 *5.670 *5.670 *5.460 * ,61 7,5 *5.180 *5.180 * *4.270 * ,57 6,0 *5.710 *5.710 * * * ,62 4,5 *9.950 *9.950 *7.190 *7.190 * * * ,26 3,0 * * * ,58 1,5 * ,63 0 (terén) *4.520 *4.520 * ,39-1,5 *5.910 *5.910 *8.970 *8.970 * ,86-3,0 * * * * * * ,94-4,5 *9.760 *9.760 * * ,46 ZAXIS 225USLC, ZVEDNUTÝ PLANÝROVACÍ ŠTÍT, JEDNODÍLNÝ VYKLADAČ Podmínky Výška závěsu břemene m Poloměr zatížení (m) 1,5 3,0 4,5 6,0 7,5 břemeno na straně břemeno vpředu nebo s natáčením 360º MJ: kg Při max. dosahu metrů Vykladač 5,68 m Výložník 2,42 m Šířka pásů Vykladač 5,68 m Výložník 2,91 m Šířka pásů 7,5 *5.930 *5.930 * ,89 6,0 *6.440 *6.440 * * ,06 4,5 *7.940 *7.940 * ,74 3,0 * * ,09 1,5 * ,13 0 (terén) ,88-1,5 *9.940 *9.940 * ,31-3,0 * * * * * ,31-4,5 *5.670 *5.670 *5.460 * ,61 7,5 *5.180 *5.180 *4.270 * ,57 6,0 *5.710 *5.710 *5.310 *5.310 * ,62 4,5 *9.950 *9.950 *7.190 *7.190 *5.400 *5.400 * * ,26 3,0 * * * * ,58 1,5 * * ,63 0 (terén) *4.520 * ,39-1,5 *5.910 *5.910 *8.970 *8.970 * ,86-3,0 * * * * * ,94-4,5 *9.760 *9.760 *7.170 * *5.520 * ,46 ZAXIS 225USLC, POLOŽENÝ PLANÝROVACÍ ŠTÍT, JEDNODÍLNÝ VYKLADAČ Podmínky Výška závěsu břemene m Poloměr zatížení (m) 1,5 3,0 4,5 6,0 7,5 břemeno na straně břemeno vpředu nebo s natáčením 360º MJ: kg Při max. dosahu metrů Vykladač 5,68 m Výložník 2,42 m Šířka pásů Vykladač 5,68 m Výložník 2,91 m Šířka pásů 7,5 *5.930 *5.930 * ,89 6,0 *6.440 *6.440 * * ,06 4,5 *7.940 *7.940 * * * ,74 3,0 * * * * ,09 1,5 * * * * ,13 0 (terén) * * * * ,88-1,5 *9.940 *9.940 * * * ,31-3,0 * * * * * ,31-4,5 *5.670 *5.670 *5.460 * ,61 7,5 *5.180 *5.180 *5.310 *5.310 *4.270 * ,57 6,0 *5.710 *5.710 *5.400 *5.400 * * ,62 4,5 *9.950 *9.950 *7.190 *7.190 * * * ,26 3,0 * * * * ,58 1,5 * * * * ,63 0 (terén) *4.520 *4.520 * * * * ,39-1,5 *5.910 *5.910 *8.970 *8.970 * * * * ,86-3,0 * * * * * * * ,94-4,5 *9.760 *9.760 *7.170 *7.170 *5.520 * ,46 2 0

21 ZAXIS 225USLC SE STAVITELNÝM VYKLADAČEM Podmínky Výška závěsu břemene m Poloměr zatížení (m) 1,5 3,0 4,5 6,0 7,5 břemeno na straně břemeno vpředu nebo s natáčením 360º MJ: kg Při max. dosahu metrů Stavitelný vykladač Výložník 2,42 m Šířka pásů Stavitelný vykladač Výložník 2,91 m Šířka pásů 9,0 *9.280 *9.280 *8.190 * ,81 7,5 *7.040 *7.040 * ,89 6,0 *7.140 *7.140 *7.290 *7.290 * * ,06 4,5 * * * * * * ,74 3,0 * * *7.620 * * * ,09 1,5 * * * * ,13 0 (terén) * * * * * ,88-1,5 * * * * * ,31-3,0 * * * * * * ,23 9,0 *5.920 *5.920 *5.210 * ,82 7,5 *6.070 *6.070 * *4.370 * ,57 6,0 *6.330 *6.330 * * * ,63 4,5 * * *7.800 *7.800 * * * ,27 3,0 * * * * *6.700 *5.060 * * ,59 1,5 * * *7.530 * * ,63 0 (terén) * * * * * ,40-1,5 * * * * ,86-3,0 * * * * * * ,95-4,5 * * * ,05 ZAXIS 225USLC, ZVEDNUTÝ PLANÝROVACÍ ŠTÍT, STAVITELNÝ VYKLADAČ Podmínky Výška závěsu břemene m Poloměr zatížení (m) 1,5 3,0 4,5 6,0 7,5 břemeno na straně břemeno vpředu nebo s natáčením 360º MJ: kg Při max. dosahu metrů Stavitelný vykladač Výložník 2,42 m Šířka pásů Stavitelný vykladač Výložník 2,91 m Šířka pásů 9,0 *9.280 *9.280 *8.190 * ,81 7,5 *7.040 *7.040 * ,89 6,0 *7.140 *7.140 *7.290 *7.290 * * ,06 4,5 * * *8.520 *8.390 * * * ,74 3,0 * * * * * * ,09 1,5 * * * * * ,13 0 (terén) * * * * * * * ,88-1,5 * * * * * * ,31-3,0 * * * * * * ,23 9,0 *5.920 *5.920 *5.210 * ,82 7,5 *6.070 *6.070 *5.410 *5.410 *4.370 * ,57 6,0 *6.330 *6.330 *5.570 *5.570 * * ,63 4,5 * * *7.800 *7.800 *5.940 *5.600 * * ,27 3,0 * * * * * *8.210 * * * ,59 1,5 * * * * * ,63 0 (terén) * * * * * * * ,40-1,5 * * * * * * * ,86-3,0 * * * * * * ,95-4,5 * * *7.770 * ,05 ZAXIS 225USLC, POLOŽENÝ PLANÝROVACÍ ŠTÍT, STAVITELNÝ VYKLADAČ Podmínky Výška závěsu břemene m Poloměr zatížení (m) 1,5 3,0 4,5 6,0 7,5 břemeno na straně břemeno vpředu nebo s natáčením 360º MJ: kg Při max. dosahu metrů Stavitelný vykladač Výložník 2,42 m Šířka pásů Stavitelný vykladač Výložník 2,91 m Šířka pásů 9,0 *9.280 *9.280 *8.190 * ,81 7,5 *7.040 *7.040 * ,89 6,0 *7.140 *7.140 *7.290 *7.290 * * ,06 4,5 * * *8.520 *8.390 * * * ,74 3,0 * * * * * * ,09 1,5 * * * * * ,13 0 (terén) * * * * * * * ,88-1,5 * * * * * * ,31-3,0 * * * * * * ,23-4,5 9,0 *5.920 *5.920 *5.210 * ,82 7,5 *6.070 *6.070 *5.410 *5.410 *4.370 * ,57 6,0 *6.330 *6.330 *5.570 *5.570 * * ,63 4,5 * * *7.800 *7.800 *5.940 *5.600 * * ,27 3,0 * * * * * *8.210 * * * ,59 1,5 * * * * * ,63 0 (terén) * * * * * * * ,40-1,5 * * * * * * * ,86-3,0 * * * * * * ,95-4,5 * * *7.770 * ,05 2 1

22 VÝBAVA... Standardní výbava... Zvláštní výbava MOTOR KABINA ZOBRAZOVAČ PODVOZEK Dvojitý čistič vzduchu Automatické snížení otáček motoru Automatický zhášeč motoru Filtr motorového oleje (patrona) Palivový předfiltr Palivový filtr Protiprachová mřížka Suchý filtr vzduchu s vyprazd. prachovým ventilem (kontr. znečišťění) Elektrické palivové čerpadlo Režim řízení ECO/PWR Motorový olej - vypouštěcí přípojka Ohřívač motoru Kryt větráku Chladič pohonných hmot Cirkulační palivový filtr Výkonný odlučovač vody Motor uložený na silentblocích Tlumič výfuku s filtrem částic Předfiltr Chladič, chladič oleje a mezichladič Expanzní nádržka na chladivo Alternátor 50 A HYDRAULICKÝ SYSTÉM Automatický posilovač zdvihu Řídící ventil s pojistným ventilem hlavního hydraul. okruhu Filtr hlavního hydraul. okruhu Jemný filtr hlavního hydraulického okruhu s ukazatelem znečištění Zesílený pojistný ventil při prasknutí hadice pro vykladač Filtr okruhu servořízení Posilovač řízení (Power-Boost) Filtr sání Tlumící ventil okruhu natáčení Řídící ventil se dvěma dodatečnými přívody Proměnný pojistný ventil pro hydr. kladivo a nůžky Joystick s přídavným spínačem (hydraulické kladivo) Ocelová odhlučněná kabina do všech klimatických podmínek Autorádio UKW/MW Popelník Automatická klimatizace Úlož. prostor a výstup AUX Bezpečnostní kabina CRES-V (se zesíleným středním B sloupkem) Držák lahví s termoboxem Elektrická dvoutónová houkačka Nouzový zhášeč motoru Vyztužená, zabarvená (zelená) bezpečnostní okenní skla Evakuační kladívko Držák hasicího přístroje Podlahová rohož Nožní opěrky Stěrač - ostřikovač čelního skla Otvírací přední okno (nahoru a dozadu) a levé okno Příruční schránka na rukavice Chladící a ohřívací schránka Intervalový spínač stěračů Klíče se světlem Zaobl. bezpečnost. vrstvené sklo Vnitř. LED světlo s dveř. kontakt. Kabina s čelní mřížkou OPG dle směrnice třída II (ISO10262) Kabina s ochrannou stříškou OPG dle směrnice, třída II (ISO10262) Odpojovač servořízení Ochrana proti dešti Bezpečnost. pás automat., 2-bod. Gumová anténa autorádia Sedačka: vyhřívaná pneumatická Nastavitelná poloha: opěradlo, loketní opěrky, výška a úhel sklonu sedátka, posun dopředu/dozadu Řídící páka s krátkým zdvihem Výstražný bzučák: přehřátí motoru, tlak motor. oleje, přetížení Výstražná zařízení: přehřátí motoru, výstraha motoru, tlak motorového oleje, alternátor (dobíjení akumul.), rezerva paliva, ucpání filtru hydrauliky, ucpání filtru vzduchu, provozní režim, přetížení, apod. Indikátor provozního stavu: teploměr chladiva, počítadlo provozních hodin, spotřeba paliva, hodiny Ostatní ukazatele: provozní režim, automatika otáček motoru, žhavící svíčky, couvací kamera, provozní podmínky, atd. Dostupných 32 jazyk. provedení OSVĚTLENÍ Přídavný světlomet vpředu na střeše kabiny Přídavný světlomet vzadu na střeše kabiny Přídavný světlomet s krytem na rameni vykladače Maják (výstražné světlo) 2 pracovní světlomety NÁSTAVBA Elektr.dopravní palivové čerpadlo s filtrem a automat. zastavením Palivoměr Ukazatel hladiny hydraul. oleje Couvací (zadní) kamera Zpětná zrcátka (pravé a levé) Parkovací brzda natáčení Podlaha Odkládací přihrádka Přídavné protizávaží 420 kg Akumulátory 2 x 126 Ah Šroubované řetězové kolo Štít Zesílené články pásu pojezdu s utěsněnými spojovacími čepy Kryty trakčních motorů Parkovací brzda pojezdu Ochrana pojezdových kladek Podpěrné a pojezdové kladky 1 vedení pásu (na každé straně) a hydraulický napínač pásů 2 vedení pásu (na každé straně) a hydraulický napínač pásů 4 závěsná oka široké pásy (3 drapáky) Skříň na nářadí PRACOVNÍ VÝZBROJ Závěs lžíce z odlitku oceli Centrální mazání Těsnící kroužky - čepy lžíce Přírubové čepy Pouzdra HN Přítlačná destička ze zesílené syntetické pryskyřice Ochran. vrstva z karbidu PŘÍSLUŠENSTVÍ Přídavná hydraulická potrubí Přídavné čerpadlo (30 l/min) Potrubí pro kladivo a nůžky HSB díly pro hydrauliku kladiva a nůžek Tlakový zásobník servořízení Závěs, svařenec s přivařeným závěsným hákem Výbava pro 2 stupňové hydraulické zařízení Přídavné potrubí RŮZNÉ Přepínač pracovního režimu Sluneční clona (čelní sklo/ boční okénko) Průhledná střecha s posuvnou roletkou 2 reproduktory 4 pryžové uložení s kapalin. tlumiči 12 V elektrický systém stroje Zapalovač cigaret 24 V Uzamykatelný uzávěr paliv. nádrže Uzamykatelné přístupové kryty Palubní počítač Protiskluzové stupačky a madla Standardní sada nářadí Označení směru jízdy na rámech pojezdového ústrojí Imobilizér* Global e-service Standardní a zvláštní výbava se může lišit podle země určení, proto se poraďte s Vaším Hitachi dodavatelem. * Hitachi Construction Machinery neodpovídá za odcizení stroje; příslušné zabezpečovací systémy pouze snižují riziko krádeže. 2 2

23 PRO VAŠE POZNÁMKY 23

24 Hitachi Construction Machinery disponuje vynikající technologickou odborností a řadí se mezi spolehlivé partnery s nejmodernějšími řešeními a službami pro zajištění obchodního úspěchu u zákazníků z celého světa. Vize Hitachi v ochraně životního prostředí 2025 Hitachi Group určuje se svou vizí v ochraně životního prostředí 2025 směr k dalšímu snížení svých ročních exhalací CO2. Cílem Hitachi je globální produkce při současném snížení zatížení životního prostředí v důsledku provozování svých výrobků. Dále je cílem výrobce společnost s trvalým závazkem a angažovaností ve 3 zásadních programech: zabránění změn klimatu, recyklace přírodních zdrojů a stabilizace ekosystémů. Nepatrné zatížení životního prostředí s novým modelem ZAXIS Hitachi vstoupilo do boje za snížení emisí CO2 jakož i k boji proti změnám klimatu a tedy na zelenou cestu v souladu s LCA*. V novém modelu ZAXIS přináší celou řadu technologických novinek, například nový provozní režim ECO a izochronní regulaci. Hitachi se již dlouhou dobu snaží o rozsáhlou recyklaci dílů svých strojů, například hliníkových dílů chladičů vody a chladičů oleje. Plasty jsou speciálně označeny k recirkulaci. *hodnocení životního cyklu ISO Před nasazením stroje se satelitní komunikací v jiné zemi, než v zemi určení bude možná nezbyté provést určité úpravy, aby se splnily místní předpisy (včetně bezpečnostních předpisů) a zákony. Proto stroj neexportujte mimo zemi určení, dokud nezajistíte, že splňuje všechny místní předpisy a zákony. Případné otázky týkající se, zda stroj splňuje příslušné požadavky, se obraťte na Vašeho prodejce HITACHI. Tato specifikace může být změněna bez předcházejícího oznámení. Obrázky a fotografie ukazují standardní model stroje, který může nebo také nemusí obsahovat zvláštní vybavení stroje, příslušenství a veškerou standardní výbavu, která je barevně odlišena a liší se i svými vlastnostmi. Přečtěte si a důkladně porozumějte Návodu k obsluze, abyste zajistili bezporuchový a bezchybný provoz stroje. Hitachi Construction Machinery KS-CZ221EU
