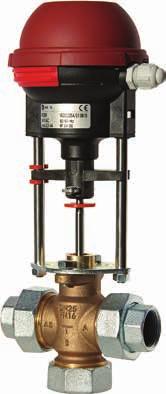

1 CV216/316 RGA Standardní regulační ventily 2- nebo 3-cestný, DN 15-50, bronz

2 IMI TA / Regulační ventily / CV216/316 RGA CV216/316 RGA Vhodné pro regulaci ve vytápěcích a chladících soustavách. Vyrábí se v dimenzích do DN 50, tlakové třídě PN 16, s vnějším závitovým připojením a připojovacím šroubením. Klíčové vlastnosti > > Mikroprocesorové řízení Multifunkční s možností nastavení. > > Variabilní nastavení pohonů Charakteristiku a způsob regulace lze snadno změnit. > > Kompletní dodávka Ventil je dodáván včetně připojovacího příslušenství. Oblast použití: Vytápěcí a chladicí vodní soustavy. Funkce: CV216 RGA: Dvoucestný regulační ventil CV316 RGA: třícestný směšovací nebo rozdělovací ventil Regulační charakteristika: CV216 RGA: Rovnoprocentní. CV316 RGA: A AB rovnoprocentní. B AB lineární. Rozměry: DN Tlaková třída: PN 16 Teploty: Max. pracovní teplota: 150 C (Při teplotách nad 130 C se doporučuje horizontální poloha pohonu.) Min. pracovní teplota: 0 C Vhodné pro použití s nemrznoucími přísadami až do teploty -15 C. Pro nižší a vyšší teploty (do 200 C) a tlakové třídy PN kontaktujte prosím IMI ydronic Materiál: Tělo: bronz CC491K Kuželka: mosaz CW614N Vřeteno: CrNi ocel Těsnění vřetene: O kroužek EPDM Označení: TA, PN, DN a směr proudění. (na tělese CV316 RGA označení vstupů - A, B, AB) Typ připojení: Těleso s vnějším závitem dle ISO 228/1 vč. připojení z tvárné litiny s kónickým vnitřním závitem dle ISO 7/1, s maticemi a těsněním. Netěsnost: EN 1349, třída netěsnosti VI G 1 (těsné uzavření) Max. zdvih regulačního ventilu: DN 15-20: 12 mm DN 25-50: 14 mm Regulační poměr: DN 15: 50:1 DN 20-50: 100:1 Pohony: TA-MC55, TA-MC100, TA-MC161, TA-MC100FSE/FSR. 2

3 Varianty ventilu a příslušenství - Vnitřní závitové připojení z bronzu, matice z tvárné litiny - Kuželka CrNi ocel Vhodný pro teplonosné látky s nemrznoucími přísadami do -15 C 24 VAC, 50/60 z Příkon: 30 W - Použitelný pro teplonosné látky na bázi minerálních olejů (těsnění vřetene z FKM) - Bezsilikonové provedení Pro další varianty a příslušenství kontaktujte IMI ydronic Instalace Ventil může být poškozen nečistotami v potrubí. Z tohoto důvodu doporučujeme instalaci filtru. Pozor! Nad pohony TA-MC55, TA-MC100, TA-MC161 a TA-MC100FSE/FSR by měl být vždy zachován volný prostor. ~140 mm ventilu s pohonem DN Kvs 4 2,5 1,6 1,25 0,63 6, ,5 Zdvih mm TA-MC55/24 TA-MC55/230 TA-MC55Y TA-MC100/24 TA-MC100/230 TA-MC161/24 TA-MC161/230 TA-MC100FSE/24 TA-MC100FSR/24 TA-MC100FSE/230 TA-MC100FSR/230 Čas přestavění 1) s * * ,5 zavírací tlak kpa Čas přestavění 1) s * * zavírací tlak kpa Čas přestavění 1) s 85 55* zavírací tlak kpa Čas přestavění s avarijní uzavření s ~15 zavírací tlak kpa Čas přestavění s avarijní uzavření s ~15 zavírací tlak kpa ) Čas pro přestavění pohonu je volně nastavitelný, přednastavená hodnota je označena * 3

4 IMI TA / Regulační ventily / CV216/316 RGA Pohony TA-MC55 Ø118 TA-MC55/24, TA-MC55/230, TA-MC55Y 1x M12x1,5 1x M16x1,5 DN Kg , , , ,5 Typ TA-MC55/24 TA-MC55/230 TA-MC55Y Čas přestavění 1) s/mm 9 5* zavírací síla kn 0,6 Zdvih mm max. 20 Napájecí napětí VAC 24 ±10% % -10% 24 ±10% Napájecí napětí 2) VDC 24 ±10% - 24 ±10% Frekvence z 50/60 ±5% Příkon VA 3,5 7 3,5 Vstupní signál 3) 0(2)...10 VDC, 70 kω 0(4)...20 ma, 0,51 kω Výstupní signál 3) VDC max. 8 ma min Ω ystereze V 0,3 Třída krytí: Automatické ovládání: IP 54 Manuální ovládání: IP 30 Citlivost: Elektrická: 0,04 VDC Mechanická: 0,06 mm Elektrické připojení: 24 VAC, 230 VAC nebo 115 VAC. Pohon se šroubovanými svorkami. Teplota okolí: 0-60 C Pracovní režim: S3-50% ED c/h 1200 EN Koncový spínač: Závislý na zatížení Varianty pohonu: - Napájecí napětí: 115 VAC - Adaptér s připojením pro externí zařízení Pro další varianty a příslušenství kontaktujte IMI ydronic 1) Čas přestavění je volně nastavitelný, přednastavená hodnota je označena * 2) Přímé napájení umožňuje variabilitu napájecího napětí 3) Vstupní a výstupní signál lze invertovat Schéma zapojení: TA-MC55 Y B N1 B1 B2 Y X TA-MC55/24 24 V B N1 2 3 X T 0 TA-MC55/ V B N1 2 3 N2 X (TA-MC55/ V) 0 T GND 24 VAC / 24 VDC 24 VAC / 24 VDC 230 (115) VAC 4

5 Pohony TA-MC100 Ø100 TA-MC100/24, TA-MC100/230 1x M16x1,5 1x M20x1,5 DN 24 V 230 V Kg , , , ,5 Typ TA-MC100/24 TA-MC100/230 Čas přestavění 1) s/mm 12 9* 4 1,9 zavírací síla kn 1,0 Zdvih mm max. 20 Napájecí napětí VAC 24 ±10% % -10% Napájecí napětí VDC 24 ±10% - Frekvence z 50/60 ±5% Příkon VA 6 12 Vstupní signál 3) 0(2)...10 VDC, 77 kω 0(4) ma, 0,51 kω Výstupní signál 3) VDC max. 8 ma min Ω ystereze 4) V 0,15 0,5 Třída krytí: IP 54 Citlivost: Elektrická: 0,04 VDC Mechanická: 0,095 mm Teplota okolí: 0-60 C Pracovní režim: S3-50% ED c/h 1200 EN ) Čas přestavění je volně nastavitelný, přednastavená hodnota je označena * 2) Přímé napájení umožňuje variabilitu napájecího napětí 3) Vstupní a výstupní signál lze invertovat 4) Volně nastavitelná 5) Nelze kombinovat snímače pozice s výstupním signálem 0(4)...20 ma. Tato varianta není dovolena. Schéma zapojení: B1/B2 připojení pro binární signál (např. ochrana před mrazem) Koncový spínač: Závislý na zatížení Standardní dodávka Speciální příslušenství Varianty pohonu: - Napájecí napětí: 115 VAC - Snímače pozice 5) : 2 spínače (WE1/WE2), bezpotenciálové, volně nastavitelné. Zatížení: 8 A / 250 VAC, 8 A / 30 VDC. Startovací napětí: max. 400 VAC, max. 125 VDC - Třída krytí: IP 65 - Výstupní signál 5) : X=0(4)...20 ma - Adaptér s připojením pro externí zařízení B N1 2 3 R B1 B2 N2 Y X 20 WE WE Pro další varianty a příslušenství kontaktujte IMI ydronic 230 V AC 115 V AC 24 V AC 24 V DC T GND 5

6 IMI TA / Regulační ventily / CV216/316 RGA Pohony TA-MC161 Ø100 TA-MC161/24, TA-MC161/230 1x M16x1,5 1x M20x1,5 DN 24 V 230 V Kg , ,2 Typ TA-MC161/24 TA-MC161/230 Čas přestavění 1) s/mm 6 4* zavírací síla kn 1,6 Zdvih mm max. 20 Napájecí napětí VAC 24 ±10% % -10% Napájecí napětí 2) VDC 24 ±10% - Frekvence z 50/60 ±5% Příkon VA 6 12 Vstupní signál 3) 0(2)...10 VDC, 77 kω 0(4) ma, 0,51 kω Výstupní signál 3) VDC max. 8 ma min Ω ystereze 4) V 0,05 0,15 0,3 0,5 Třída krytí: IP 54 Citlivost: Elektrická: 0,04 VDC Mechanická: 0,05 mm Teplota okolí: 0-60 C Pracovní režim: S3-50% ED c/h 1200: EN ) Čas přestavění je volně nastavitelný, přednastavená hodnota je označena * 2) Přímé napájení umožňuje variabilitu napájecího napětí 3) Vstupní a výstupní signál lze invertovat 4) Volně nastavitelná 5) Nelze kombinovat snímače pozice s výstupním signálem 0(4)...20 ma. Tato varianta není dovolena. Schéma zapojení: B1/B2 připojení pro binární signál (např. ochrana před mrazem) Koncový spínač: Závislý na zatížení Standardní dodávka Speciální příslušenství Varianty pohonu: - Napájecí napětí: 115 VAC - Snímače pozice 5) : 2 spínače (WE1/WE2), bezpotenciálové, volně nastavitelné. Zatížení: 8 A / 250 VAC, 8 A / 30 VDC. Startovací napětí: max. 400 VAC, max. 125 VDC - Třída krytí: IP 65 - Výstupní signál 5) : X=0(4)...20 ma - Adaptér s připojením pro externí zařízení B N1 2 3 R B1 B2 N2 Y X 20 WE WE Pro další varianty a příslušenství kontaktujte IMI ydronic 230 V AC 115 V AC 24 V AC 24 V DC T GND 6

7 Pohony TA-MC100FSE/FSR 144 TA-MC100FSE/24, TA-MC100FSE/230, TA-MC100FSR/24, TA-MC100FSR/230 DN Kg , , , , ,8 Typ TA-MC100FSE/24 TA-MC100FSR/24 TA-MC100FSE/230 TA-MC100FSR/230 Čas přestavění s/mm 2 9 Čas havarijního uzavření s/mm ~1 zavírací síla kn 1,0 Zdvih mm max. 20 Napájecí napětí VAC 24 ±15% 230 ±15% Frekvence z 50/60 ±5% Příkon VA Vstupní signál 0(2)...10 VDC 0(4) ma Výstupní signál 0(2)...10 VDC max. 5 ma 0(4)...20 ma max. 5 ma VDC max. 5 ma Třída krytí: IP 54 Schéma zapojení TA-MC100FSE/24 a TA-MC100FSR/24: avarijní funkce: TA-MC100FSE: bez napětí je vřeteno vytaženo TA-MC100FSR: bez napětí je vřeteno zasunuto Teplota okolí: 0-50 C Pracovní režim: S3-50% ED c/h 1200: EN Koncový spínač: Závislý na zatížení 24V AC B N1 N2 Y X Pro další varianty a příslušenství kontaktujte IMI ydronic Schéma zapojení TA-MC100FSE/230 a TA-MC100FSR/230: N2 X 2 3 N1 B O GND 230VAC N PE 7

8 IMI TA / Regulační ventily / CV216/316 RGA CV216 RGA (dvoucestný) Vnitřní závity dle ISO 7 L L1 Da L2 D DN D Da L L1 L2 Kvs Kg Objednací č. 15 Rp1/2 G ,63 0, Rp1/2 G ,25 0, Rp1/2 G ,6 0, Rp1/2 G ,5 0, Rp1/2 G , Rp3/4 G1 1/ , Rp3/4 G1 1/ ,3 1, Rp1 G1 1/ , Rp1 G1 1/ , Rp1 1/4 G ,5 3, Rp1 1/4 G , Rp1 1/2 G2 1/ , Rp1 1/2 G2 1/ , Rp2 G2 3/ ,5 5, Rp2 G2 3/ , CV316 RGA (třícestný) Vnitřní závity dle ISO 7 L L1 Da L2 D 1 DN D Da L L1 L2 1 Kvs Kg Objednací č. 15 Rp1/2 G ,63 0, Rp1/2 G ,25 0, Rp1/2 G ,6 0, Rp1/2 G ,5 0, Rp1/2 G , Rp3/4 G1 1/ , Rp3/4 G1 1/ ,3 1, Rp1 G1 1/ , Rp1 G1 1/ , Rp1 1/4 G ,5 3, Rp1 1/4 G , Rp1 1/2 G2 1/ , Rp1 1/2 G2 1/ , Rp2 G2 3/ ,5 5, Rp2 G2 3/ , Pohony Pozor! DC Přímé napájení umožňuje variabilitu napájecího napětí. *) DC Stejnosměrný proud. Typ Napájecí napětí zavírací síla [kn] Vstupní signál Objednací č. TA-MC55/24 24 VAC/DC 0, TA-MC55/24 24 VDC * 0, TA-MC55/ VAC 0, TA-MC55Y 24 VAC/DC 0,6 0(2)-10 V, 4(0)-20 ma TA-MC55Y 24 VDC * 0,6 0(2)-10 V, 4(0)-20 ma TA-MC100/24 24 VAC/DC 1,0, 0(2)-10 V, 4(0)-20 ma TA-MC100/24 24 VDC * 1,0, 0(2)-10 V, 4(0)-20 ma TA-MC100/ VAC 1,0, 0(2)-10 V, 4(0)-20 ma TA-MC161/24 24 VAC/DC 1,6, 0(2)-10 V, 4(0)-20 ma TA-MC161/ VAC 1,6, 0(2)-10 V, 4(0)-20 ma TA-MC100FSE/24 24 VAC 1,0, 0(2)-10 V, 4(0)-20 ma TA-MC100FSE/ VAC 1, TA-MC100FSR/24 24 VAC 1,0, 0(2)-10 V, 4(0)-20 ma TA-MC100FSR/ VAC 1, Veškeré produkty, texty, fotografie a diagramy použité v tomto dokumentu mohou být změněny společností IMI ydronic Engineering bez předchozího upozornění a udání důvodu. Pro aktuální informace o našich produktech a technických datech, navštivte prosím stránky CS CV 216/316 RGA ed
