1 einsteinkatalog

2 Je snadné v dětech probudit jejich přirozenou zvídavost. Už od malička můžeme děti nadchnout pro vědní obory. Pojďme společně otevřít dveře do světa vědy.

3 Naše vize Děti jsou od malička přirozeně zvídavé, nicméně po určité době tato zvědavost opadá, stejně jako jejich zájem o přírodovědné obory. Různé výzkumy ukazují zajímavý fakt, že čím dříve se děti seznámí s vědeckými disciplínami, tím větší je pravděpodobnost, že se v budoucnu budou věnovat vědecké kariéře. Záměrem společnosti Fourier Education není pouze seznamovat děti s vědou, ale přidat k tomu ještě něco navíc: nevšední jiskru, která v dětech zažehne nadšení pro vědecká experimentování. Proto jsme vyvinuli unikátní výukovou platformu, která vyhovuje jak potřebám mladších dětí, tak i výrazně větším nárokům středoškolských studentů. Platforma einstein v sobě jedinečným způsobem kombinuje experimenty a měření na bázi senzorů, interaktivní multimediální obsah a uživatelsky přívětivý software pro analýzu a zpracování dat na jakémkoliv tabletu nebo počítači. Učitelé i děti tak mají pohromadě vše potřebné a mohou věnovat více času experimentům, vlastnímu měření a aktivnímu objevování přírodních jevů ve světě okolo nás.

4 einstein Novinky roku Zkoumejte Měřící rozhraní + senzory einstein Tablet+2 8 einstein LabMate+ 10 einstein LabMate 11 einstein Senzory 12 Analyzujte Aplikace + software einstein World 16 MiLAB 17 SDK 18 Objevujte Kurikulum + aktivity Experimenty 22 Activity Store 23 Inspirujte se Zdroje pro učitele Školení pro učitele 26 Activity Maker 27 einstein + Senzory 30 Sady 46 Příslušenství 48

5 einstein Platforma einstein v sobě jedinečným způsobem kombinuje experimenty a měření na bázi senzorů, interaktivní multimediální obsah a uživatelsky přívětivý software pro analýzu a zpracování dat na jakémkoliv tabletu nebo počítači. Objevuj Měřící rozhraní + senzory Chceme-li zkoumat přírodní jevy ve světě okolo nás, je třeba mít k dispozici vhodné nástroje. Platforma einstein nabízí několik zařízení pro sběr dat v reálném čase: einstein mate, einstein Tablet+, einstein Tablet+2, einstein LabMate+ a k tomu téměř 60 externích senzorů. Analyzuj Aplikace + software Naše aplikace pro měření a analýzu dat byly vyvinuty na míru dětem i učitelům. Jsou dostatečně intuitivní pro mladší děti a zároveň dostatečně výkonné pro uspokojení nároků středoškolských studentů a pedagogů. Objevuj Kurikulum + aktivity Knihy plné experimentů a internetový webshop Aktivity Store jsou nedílnou součástí platformy einstein. Můžete si stáhnout desítky materiálů, které budou vyhovovat vaším pedagogickým záměrům. Inspiruj se Zdroje pro učitele Platforma einstein zahrnuje komplexní školící moduly pro učitele i studenty. Můžete vytvářet vlastní či použít již vytvořené výukové plány a aktivity. 3

6 Novinky platformy einstein pro rok 2017 einstein Tablet+2 je rychlejší, výkonnější a lepší než kdykoliv předtím (více na straně 8). Nové a vylepšené senzory einstein : Vzdálenost EKG Ethanol Magnetická indukce (tři osy) 4 Novinky roku 2017

7 Software: einstein Software Development Kit pro Android a ios umožňuje vývojářům vyvíjet své vlastní aplikace využívající platformu eintein. Díky tomuto softwaru se otevírají úplně nové možnosti ve výuce přírodních věd (viz strana 18). MiLAB nyní nabízí více možností pro měření a vykreslování grafů (viz strana 17). einstein World obsahuje celou řadu nových aktivit a vylepšené funkce (viz strana 16). MiLAB einstein World Novinky roku

8

9 Objevuj Měřící rozhraní + senzory Chceme-li zkoumat přírodní jevy ve světě okolo nás, je třeba mít k dispozici přesné měřicí nástroje. Platforma einstein nám je poskytne a co víc, posune vzdělávání v oblasti přírodních věd tam, kam patří: k aktivnímu měření, analýze dat a samostatnému objevování. S platformou einstein se vzdělávání stane zážitkem!

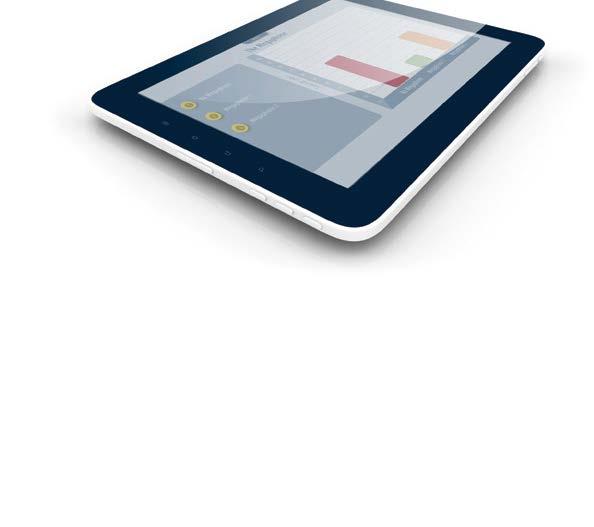

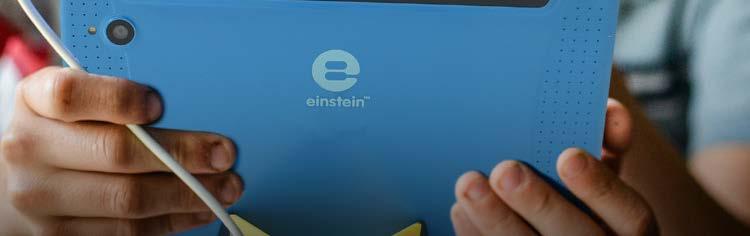

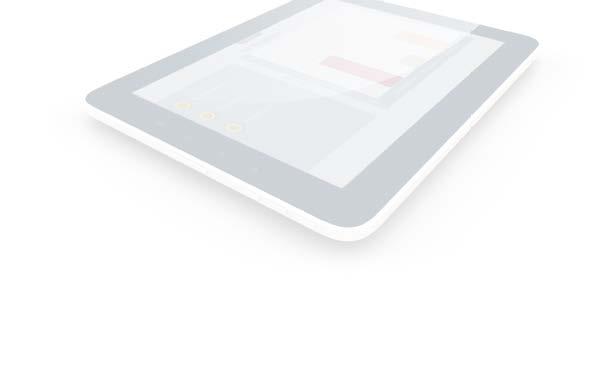

10 Nový a vylepšený einstein Tablet+2 Tablet s OS Android a vestavěnou vědeckou laboratoří Obsahuje 10 zabudovaných senzorů, běžně používaných v celé řadě školních pokusů Možno připojit až 8 externích senzorů z téměř 60 senzorů portfolia einstein Splňuje všechny standardy pro výuku přírodních věd, ale i pro výuku v širším vzdělávacím prostředí einstein Tablet+2 má již předinstalované tyto aplikace: MiLAB einstein World Více informací o aplikacích najdete na 8 Objevuj

11 vestavěných senzorů UV záření Intenzita světla Teplota okolí Tepová frekvence Vlhkost Zrychlení GPS/poloha Mikrofon Hlasitost zvuku Tlak (barometrický) Kompatibilní s téměř senzory einstein Měření dat až z senzorů zároveň Vlastnosti Android OS Čtyřjádrový procesor 8,9palcový kapacitní displej Slot pro microsd karty 2 webkamery (vpředu & vzadu) 8 Megapixelová zadní kamera s bleskem Rozlišení obrazu podpora 4K WiFi Bluetooth4 Dlouhá životnost baterie Objevuj 9

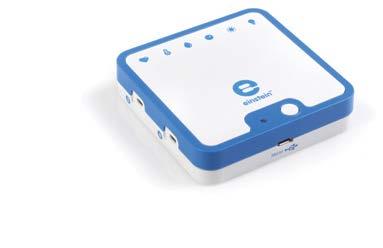

12 einstein LabMate + Ideální řešení pro školy, které jsou již vybaveny tablety či počítači. Nabízí 6 vestavěných senzorů běžně používaných v celé řadě školních pokusů Lze připojit až 8 externích senzorů, na výběr je více než 50 senzorů einstein Promění jakýkoliv tablet či počítač v bezdrátovou vědeckou laboratoř Spárování pomocí USB kabelu či technologie Bluetooth Možnost snímání s frekvencí až 100 khz Vydrží měřit až 24 hodin bez nabití einstein LabMate + lze využít s těmito aplikacemi: MiLAB einstein World Více informací o aplikacích najdete na 10 Objevuj

13 einstein LabMate + einstein LabMate vestavěných senzorů Tepová frekvence Teplota okolí Vlhkost Tlak UV záření Intenzita světla Kompatibilní s téměř Kompatibilní s téměř senzory einstein Měření dat až ze senzorů zároveň senzory einstein Měření dat až ze senzorů zároveň Nemá žádné vestavěné senzory 11

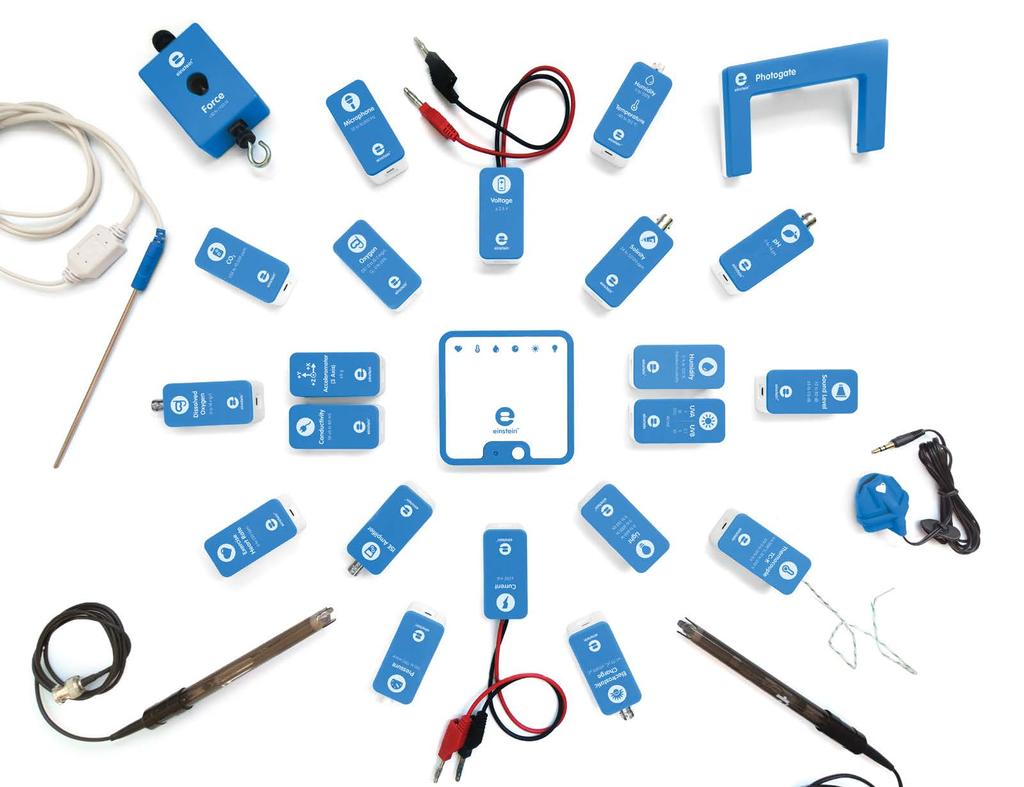

14 einstein Senzory K dispozici je téměř 60 senzorů pro různá měření v těchto vzdělávacích oblastech: Biologie Chemie Fyzika Vědy o životním prostředí Fyziologie člověka Více o senzorech se dozvíte od strany Objevuj

15 Objevuj 13

16

17 Analyzuj Aplikace + software Naše aplikace pro měření a analýzu dat byly vyvinuty na míru dětem i učitelům. Jsou dostatečně intuitivní pro mladší děti a zároveň dostatečně výkonné pro uspokojení nároků středoškolských studentů a pedagogů.

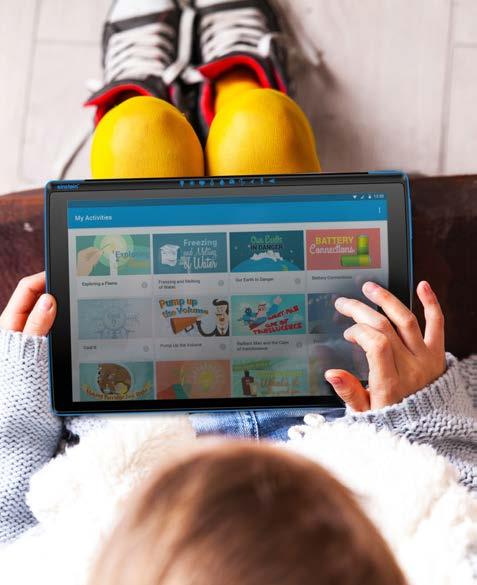

18 einstein World S pomocí aplikace einstein World získáte vy a váš tablet přístup k celé řadě zajímavých einstein aktivit, které v sobě jedinečným způsobem kombinují multimediální obsah a měření senzory. einstein World představuje zcela nový koncept ve výuce přírodovědných předmětů: díky integrovanému multimediálnímu obsahu děti snadno pochopí výklad učiva a jednoduše si osvojí vědecké principy díky vlastnímu měření se senzory jednotlivé aktivity jsou natolik jednoduché a intuitivní, že s nimi děti mohou pracovat sami ve škole i doma snadné zakomponování mezioborových přesahů a vazeb Více najdete na 16 Analyzuj

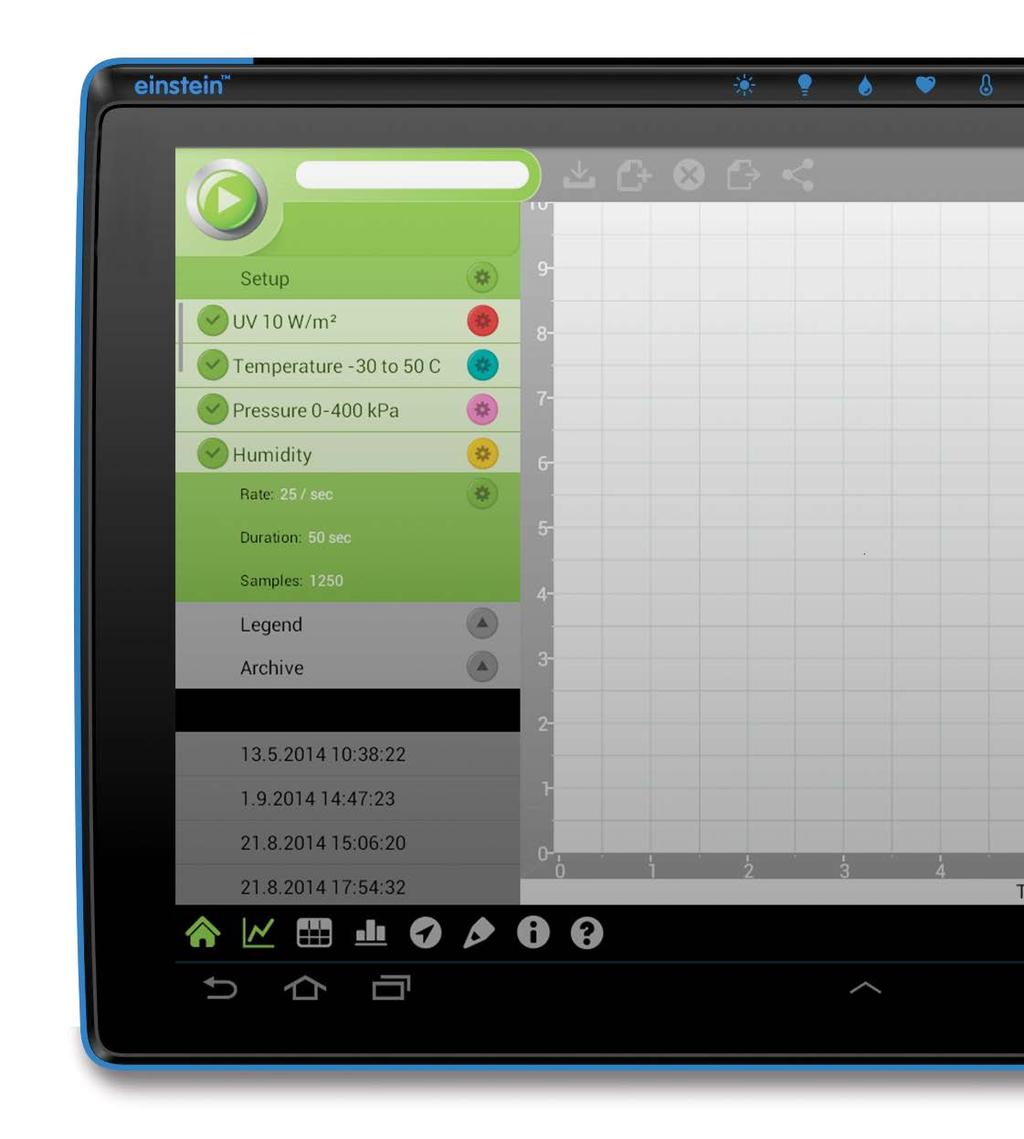

19 MiLab Uživatelsky přívětivá aplikace MiLAB promění váš tablet či počítač ve vědeckou laboratoř. V jedné aplikaci tak získáte vše potřebné pro vaše měření: sběr dat v reálném čase a nástroje pro analýzu, úpravu i export naměřených dat. Co nabízí aplikace MiLAB : Intuitivní a jednoduché uživatelské rozhraní Různé režimy zobrazení dat: grafy, tabulky, měřiče Měření v reálném čase s vestavěnými a externími senzory Možnost exportu a sdílení dat Nástroje pro predikci a pokročilou analýzu, simultánní záznam videa měření Podpora více než 50 senzorů einstein Podpora GPS pro zjištění přesné polohy *Multilab4 je nyní MiLAB Desktop Více najdete na Analyzuj 17

20 einstein Software Development Kit (SDK) Platforma einstein je nyní otevřená vývojářům z celého světa, kteří mohou sami vytvářet aplikace, speciálně vyvinuté pro měřící rozhraní einstein a některé ze 60 senzorů. Díky otevřené platformě se vývojářům otevírají zcela nové možnosti pro vývoj aplikací, které mohou v budoucnu využívat senzory einstein ve všech oblastech lidské činnosti. Dostupné na operačních systémech: Android ios Lze spárovat s jakýmkoliv zařízením vybaveným Bluetooth 2.0 a vyšší. 18 Analyzuj

21 Možnosti SDK: Interaktivní hry Vzdělávací nástroje Domácí automatizace Dlouhodobý monitoring různých veličin Meteorologické aplikace A mnohem více einstein SDK umožňuje vývojářům vytvářet aplikace pro tato podporovaná zařízení: einstein Tablet+ einstein LabMate+ Téměř 60 externích senzorů Analyzuj 19

22

23 Objevuj Kurikulum + aktivity Knihy plné experimentů a internetový webshop Aktivity Store jsou nedílnou součástí platformy einstein. Můžete si stáhnout desítky materiálů, které budou vyhovovat vaším pedagogickým záměrům.

24 einstein Knihy experimentů Obohaťte svou výuku a probuďte u studentů nadšení a chuť po poznání přírodních věd díky knihám experimentů pro platformu einstein. Knihy obsahují vhodné experimenty vycházející z kurikulí 2. stupně ZŠ a víceletých gymnázií v oblastech: Biologie Chemie Fyzika Vědy o životním prostředí Všechny knihy experimentů lze stáhnout bezplatně z webových stránek: 22 Objevuj

25 einstein Store Je to opravdu velmi snadné! Vyberete si požadovanou aktivitu a otevřete aplikaci einstein World. Aktivita se stáhne automaticky do vašeho tabletu a lze ji ihned spustit. Výběr z publikovaných aktivit: Marshmallows in space (Marshmallows ve vesmíru) Najděte odpověď na zásadní otázku pro vesmírné cestovatele: Co se stane s Marshmallows Last but not Yeast (Zázračné kvasnice) Jaké mikroorganizmy dělají chleba tak nadýchaný? Dozvíte se v této aktivitě. ve vakuu? Wind Turbine (Větrná turbína) Zúčastněte se závodu turbín a zjistěte, jak lze získat elektřinu z větru. Help Little Red Riding Hood Hide (Pomozte se schovat Červené Karkulce) Tato aktivita představí nejmenším dětem, jak se pracuje se senzory a jak fungují. Další desítky aktivit v mnoha světových jazycích a z mnoha vzdělávacích oblastí najdete na Objevuj 23

26

27 Inspiruj se Zdroje pro učitele Platforma einstein je výukovou platformou 21. století a její integrace do výuky je snazší, než si myslíte. Kromě hi-tec zařízení platforma nabízí komplexní školící moduly pro učitele i studenty.

28 Workshopy a přednášky Pro učitele i studenty různých věkových skupin (základních a středních škol) nabízíme školení ve všech aspektech a úrovních platformy einstein, profesní rozvoj a odborný trénink pro každou věkovou skupinu a předmět. Po absolvování základního tréninku nabízíme dlouhodobou produktovou implementaci doplněnou literaturou, digitálními produkty a rozsáhlými výukovými materiály. Pro studenty nabízíme přímo v místě školy lekce z oblasti přírodních věd, které jsou poutavé, zábavné a nenásilnou formou seznamují s přírodními zákonitostmi. Více informací najdete na: fourieredu.cz/cz/id/8-prezentace-a-skoleni Kurz pro učitele Začínáme Pro školy a učitele, kteří se chtějí seznámit s měřícími rozhraními einstein Tablet+ nebo einstein LabMate + a chtějí úspěšně implementovat nové technologie ve své výuce. Kurz pro učitele Věda s platformou einstein Zaměřuje se na realizaci jednoduchých, běžných školních experimentů s použitím platformy einstein a následnou analýzu naměřených dat. Kurz pro učitele Platforma einstein pro pokročilé V tomto kurzu se učitelé naučí používat rozšířené funkce platformy einstein a tvořit komplexní projekty vhodné pro pedagogiku 21. století, které zahrnují kreativní použití mnoha senzorů a pokročilých analytických metod. Integrace platformy einstein ve třídě Implementace a plná integrace zakoupených produktů einstein ve vaší třídě. Celoroční podpora Implementace a plná integrace zakoupených produktů einstein je dlouhodobý proces. Abyste získali maximální užitek z našich produktů, nabízíme vám poradenství a asistenci v průběhu celého roku. 26 Inspiruj se

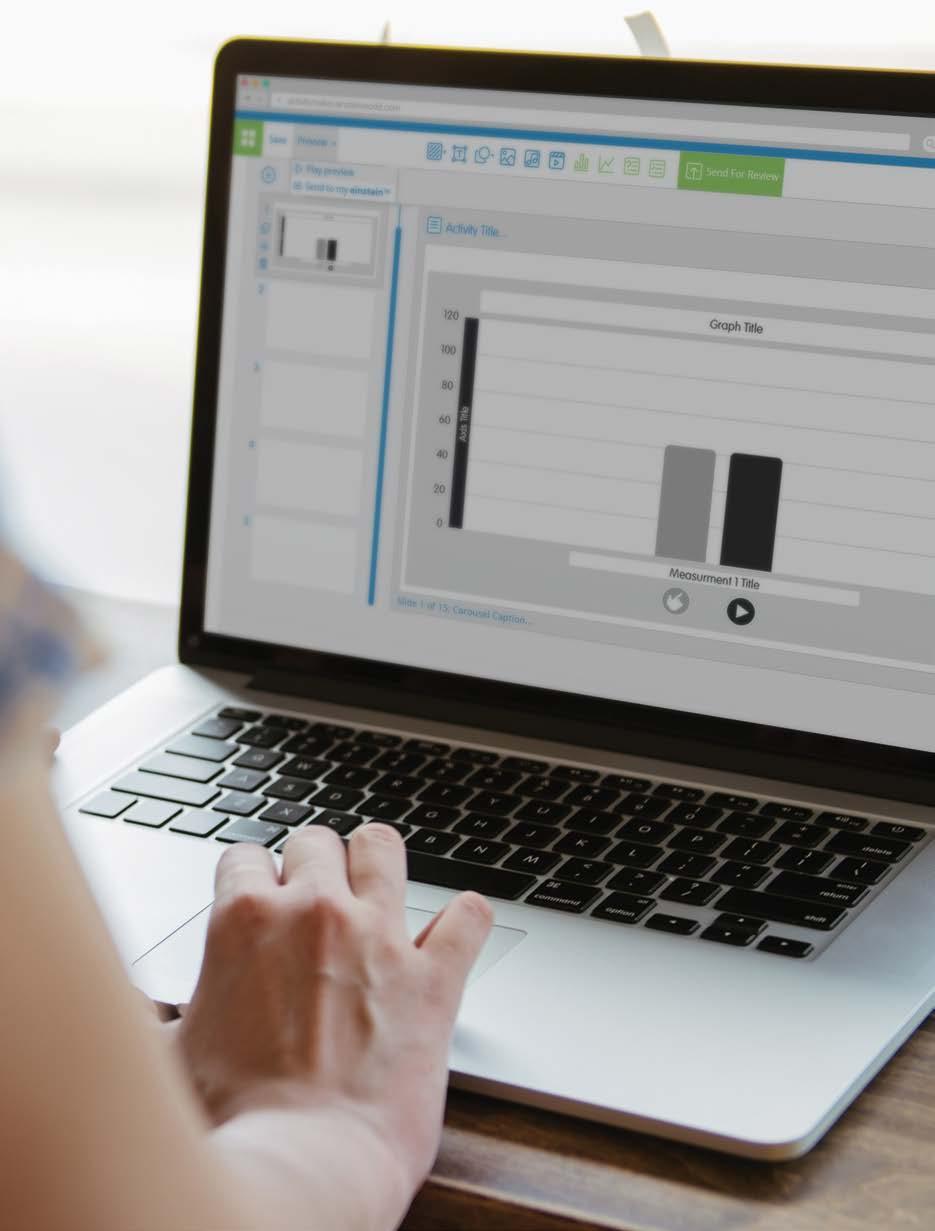

29 einstein Activity Maker Učitelé, pedagogičtí pracovníci, studenti i žáci mohou díky aplikaci einstein Activity Maker vytvářet multimediální a interaktivní učební materiály stejno snadno, jako když vytváří jakoukoliv jinou prezentaci. Uživatel může využívat tuto uživatelsky nenáročnou aplikaci k vytvoření interaktivních aktivit, které kombinují měření senzory s multimediálním obsahem. Co nabízí aplikace Activity Maker: Vícejazyčná podpora Webová aplikace je dostupná na jakémkoli zařízení připojeném k internetu Umožňuje přímo do aktivity zakomponovat aktuální data, získaná z integrovaných či externích senzorů Aktivita může být vhodným formátem pro výstup z třídního či školního projektu Snadné zakomponování mezioborových přesahů a vazeb Automatické generování laboratorních protokolů Zaregistrujte se na Inspiruj se 27

30

31 einstein + Přehled senzorů

32 Amoniová iontově selektivní elektroda Anemometr Bromidová iontově selektivní elektroda CO Draslíková iontově selektivní elektroda Dusičnanová iontově selektivní elektroda EKG Ethanol Fluoridová iontově selektivní elektroda Geigerův-Müllerův detektor GPS (vestavěný senzor) Chloridová iontově selektivní elektroda Intenzita světla (vestavěný senzor) Intenzita světla Kolorimetr Kombinovaná kyslíková elektroda (O 2, DO) 37 Krevní tlak Olovo-iontově selektivní elektroda ph elektroda Počítadlo kapek Průtok Rozpuštěný kyslík (DO) Salinita Sodíková iontově selektivní elektroda Teplota okolí (vestavěný senzor) Teplota (-200 až 400 C) Teplota (-40 až 140 C) Teplota (0 až 1200 C) Teplota povrchu Tepová frekvence (vestavěný senzor) Tepová frekvence Tepová frekvence (fyzická zátěž) Tlak (20 až 400 kpa) (vestavěný senzor) Tlak (20 až 400 kpa) Tlak (barometrický) (vestavěný senzor) Tlak (barometrický) UV záření (vestavěný senzor) UV záření Vápenatá iontově selektivní elektroda Vlhkost (vestavěný senzor) Vlhkost Vlhkost a teplota Vlhkost půdy Vodivost Amoniová iontově selektivní elektroda Bromidová iontově selektivní elektroda CO Draslíková iontově selektivní elektroda Dusičnanová iontově selektivní elektroda Ethanol Fluoridová iontově selektivní elektroda Geigerův-Müllerův detektor Chloridová iontově selektivní elektroda Kolorimetr Kombinovaná kyslíková elektroda (O 2, DO) 37 Olovo-iontově selektivní elektroda ph elektroda Počítadlo kapek Rozpuštěný kyslík (DO) Salinita Sodíková iontově selektivní elektroda Teplota okolí (vestavěný senzor) Teplota (-200 až 400 C) Teplota (-40 až 140 C) Teplota (0 až 1200 C) einstein Senzory

33 Teplota povrchu Tlak (20 až 400 kpa) (vestavěný senzor) Tlak (20 až 400 kpa) Tlak (barometrický) (vestavěný senzor) Tlak (barometrický) UV záření (vestavěný senzor) UV záření Vápenatá iontově selektivní elektroda Vodivost Zákal Amoniová iontově selektivní elektroda Anemometr CO Draslíková iontově selektivní elektroda Dusičnanová iontově selektivní elektroda GPS (vestavěný senzor) Hlasitost zvuku Chloridová iontově selektivní elektroda Intenzita světla (vestavěný senzor) Intenzita světla Kolektor dešťové vody Kolorimetr Kombinovaná kyslíková elektroda (O 2, DO) 37 Olovo-iontově selektivní elektroda ph elektroda Průtok Rozpuštěný kyslík (DO) Salinita Teplota okolí (vestavěný senzor) Teplota (-200 až 400 C) Teplota (-40 až 140 C) Teplota (0 až 1200 C) Teplota povrchu UV záření (vestavěný senzor) UV záření Vápenatá iontově selektivní elektroda Vlhkost (vestavěný senzor) Vlhkost Vlhkost a teplota Vlhkost půdy Vodivost Zákal einstein Senzory 31

34 CO EKG GPS (vestavěný senzor) Kombinovaná kyslíková elektroda (O 2, DO) 37 Krevní tlak Rozpuštěný kyslík (DO) Teplota (-40 až 140 C) Teplota povrchu Tepová frekvence (vestavěný senzor) Tepová frekvence Tepová frekvence (fyzická zátěž) Elektrické napětí (±25 V) Elektrické napětí (±30 V) Elektrické napětí (0 až 5 V) Elektrické napětí (volitelný rozsah) Elektrický proud (±2,5 A) Elektrický proud (±250 ma) Elektrostatický náboj Geigerův-Müllerův detektor GPS (vestavěný senzor) Hlasitost zvuku Intenzita světla (vestavěný senzor) Intenzita světla Kladka Magnetická indukce (tři osy) Mikrofon (vestavěný senzor) Mikrofon Optická brána Rotační pohyb Síla Teplota okolí (vestavěný senzor) Teplota (-200 až 400 C) Teplota (-40 až 140 C) Teplota (0 až 1200 C) Teplota povrchu Tlak (20 až 400 kpa) (vestavěný senzor) Tlak (20 až 400 kpa) Tlak (barometrický) (vestavěný senzor) Tlak (barometrický) UV záření (vestavěný senzor) UV záření Vzdálenost Zrychlení (vestavěný senzor) Zrychlení einstein Senzory

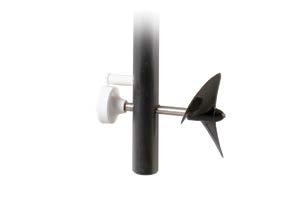

35 einstein Senzory Amoniová iontově selektivní elektroda * Anemometr (rychlost a směr větru) Koncentrační rozsah: 0,1 až mg/l Elektroda měří amonné ionty ve vodných roztocích, a to jednoduše a rychle. Hlavní oblasti, ve kterých lze iontově selektivní elektrody využít, jsou: studie kvality vody, monitoring znečištění, zemědělské a potravinářské výroby. * Elektrodu lze zakoupit samostatně Rozsah rychlosti větru: 4 až 280 km/h Rozsah směru větru: 0 až 360 Anemometr obsahuje dva různé senzory, schopné měřit rychlost a směr větru. Své uplatnění si najde v různých experimentech v klimatologii a vědách o životním prostředí. FU-ENAMN020A FU-ENANM012A Bromidová iontově selektivní elektroda * CO2 Koncentrační rozsah: 0,4 až mg/l Díky tomuto senzoru lze rychle a jednoduše provádět měření koncentrace bromidových iontů ve vodě či půdě. * Elektrodu lze zakoupit samostatně Rozsah: 350 až ppm Senzor CO 2 měří koncentraci oxidu uhličitého, mezi typická měření patří: koncentrace CO 2 v lidském dechu, ve výfukových plynech, v akváriu s rostlinami během fotosyntézy nebo experimenty s oxidací kovů. FU-ENBRO048 FU-ENCO2B040A einstein Senzory 33

36 Draslíková iontově selektivní elektroda * Dusičnanová iontově selektivní elektroda * EKG Koncentrační rozsah: 0,04 až mg/l Koncentrační rozsah: 0,1 až mg/l Rozsah: 0 až 3 V Tento senzor se využívá pro měření koncentrace draslíku, a to zejména při monitorování znečištění vodních toků a určování kvality vody. * Elektrodu lze zakoupit samostatně S tímto senzorem lze provádět měření koncentrace dusičnanových iontů ve vodě z kohoutku, v minerálních pramenech a ve vodních zdrojích v zemědělských oblastech, kde se využívají dusíkatá hnojiva apod. * Elektrodu lze zakoupit samostatně FU-ENPOT-A008 FU-ENNTR-A017A FU-ENEKG189 Senzor EKG (elektrokardiograf) měří změnu elektrického potenciálu vyvolaného srdeční aktivitou, záznam tohoto měření se nazývá elektrokardiogram. Mezi typické experimenty patří: EKG sledované osoby v klidu a po tělesné aktivitě, měření EKG v různých polohách (vestoje, vsedě, vleže), měření EKG po konzumaci černé kávy. Elektrostatický náboj Elektrické napětí (±30 V) Elektrické napětí (volitelný rozsah) Rozsah: ±0,25 μc ±0,025 μc Rozsah: ±30 V 0 až 21 V (TRMS) Rozsah: ±1 V ±10 V ±25 V Jedná se o detektor elektrostatického náboje se 2 škálami, který může být využit v mnoha experimentech: Měření velikosti elektrického náboje vzniklého třením a určení jeho polarity, zkoumání vlastností vodičů a nevodičů, měření velikosti náboje na deskovém kondenzátoru nebo ověřování, jak rychle nabité předměty ztrácí svůj náboj. Tento senzor je kromě elektrického napětí schopný měřit také hodnotu TRMS (True Root-Mean-Square), tedy skutečnou efektivní hodnotu napětí sítě. Je vhodný k měření napětí v nízkonapěťových stejnosměrných a střídavých obvodech a je vybaven dvěma jednopólovými zástrčkami typu banánek. FU-ENCRG261 FU-ENVLT102 FU-ENVLT019 Praktický 3škálový voltmetr je vhodný k měření napětí v nízkonapěťových stejnosměrných a střídavých obvodech a má dvě jednopólové zástrčky typu banánek. 34 einstein Senzory

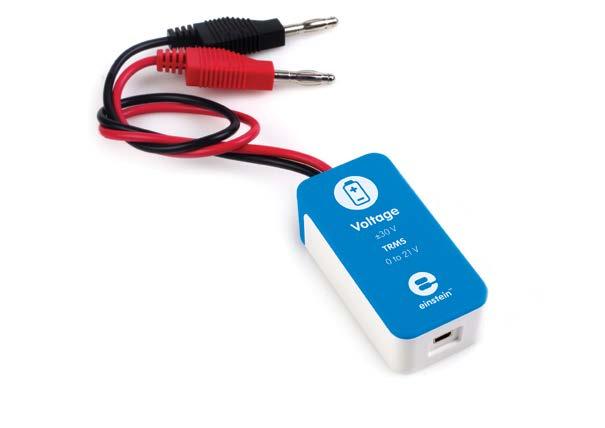

37 Elektrické napětí (±25 V) Elektrické napětí (0 až 5 V) Ethanol Rozsah: ±25 V Rozsah: 0 až 5 V Rozsah: 0 až 4 % Všechny tři voltmetry jsou vhodné k měření napětí v nízkonapěťových stejnosměrných a střídavých obvodech a mají dvě jednopólové zástrčky typu banánek. Mezi typická měření patří: ověření platnosti Ohmova zákona, voltampérová charakteristika žárovky či diody, měření napětí při sériovém a paralelním zapojování rezistorů, zkoumání fázových vztahů mezi komponentami elektrického obvodu apod. Senzor měří koncentraci alkoholu v roztoku a je obzvláště vhodný pro studium procesu alkoholového kvašení. Elektroda a senzor jsou zkombinovány v jediném zařízení, takže k ethanolové elektrodě již není potřeba žádný adaptér. FU-ENVLT001 FU-ENVLT003 FU-ENETH105 Elektrický proud (±2,5 A) Elektrický proud (±250 ma) Fluoridová iontově selektivní elektroda * Rozsah: ±2,5 A Rozsah: ±250 ma Koncentrační rozsah: 0,02 mg/l až do nasycení Tento senzor elektrického proudu je vhodný k měření menších proudů v nízkonapěťových obvodech a je vybaven dvěma jednopólovými zástrčkami typu banánek pro snadné připojení do obvodu. Lze s ním měřit stejnosměrný i střídavý proud, a tak je ideální pro použití v široké škále experimentů ve fyzice. Fluoridy se řadí mezi toxické a zdraví škodlivé látky. S touto elektrodou lze snadno provádět měření koncentrace fluoridových iontů v zemědělské půdě či ve vodě. * Elektrodu lze zakoupit samostatně FU-ENCRN005 FU-ENCRN006 FU-ENFLU049 einstein Senzory 35

38 Geigerův-Müllerův detektor GPS einstein Tablet+ einstein Tablet+2 vestavěný senzor Chloridová iontově selektivní elektroda * Rozsah: Bez omezení, jednotka impulsy za minutu Tento detektor má zabudovanou známou Geiger- Müllerovu trubici, citlivou na alfa, beta a gama záření. Mezi typické experimenty patří zjišťování přítomnosti zdroje ionizujícího záření, vliv použitých ochranných materiálů na záření a zkoumání běžných zdrojů záření. * Design senzoru se může lišit Standartní navigační systém GPS (Global Positioning Systém) umožňuje přidat k naměřeným datům údaje o naší přesné poloze. Koncentrační rozsah: 1,8 až mg/l S tímto senzorem lze provádět měření koncentrace chloridových iontů v bazénové vodě, kohoutkové vodě, mořské vodě či v povrchové vodě zemědělských oblastí. * Elektrodu lze zakoupit samostatně FU-ENGEM116 Vestavěný senzor FU-ENCHL-A018A Hlasitost zvuku Kladka Rozsah: 45 až 80 db 65 až 110 db Senzor umožňuje měřit hladinu hluku a je ideální pro měření venku i v místnosti. Používá se pro celou řadu měření: hlučnost ve škole během vyučovacích hodin a o přestávkách, hlučnost provozu v ulici před školou, vliv zvukové izolace (dřevo, polystyren, molitan) na hladinu hluku, zkoumání efektivnosti protihlukových opatření apod. FU-ENSND320 Rozsah: 0 až 99 m/s Tato chytrá kladka se skládá z optické brány a kladky a používá se k měření rychlosti provázku, pověšeného přes kladku. Mezi typické experimenty patří zkoumání pohybu vozíků na dynamické dráze, ověřování platnosti Newtonových zákonů a měření rychlosti a zrychlení pohybujících se objektů. FU-ENSMP-A einstein Senzory

39 Intenzita světla vestavěný senzor ve všech měřících zařízeních einstein Intenzita světla Kolektor dešťové vody Rozsah: 0 až 600 lx 0 až lx 0 až lx 0 až lx (einstein Tablet+2) Tento světelný senzor reaguje rychle a je ideální pro přesné měření světla v místnosti i venku, měřit lze ve 3 různých škálách. Senzor využijeme v mnoha experimentech a měřeních: průchod světla různými prostředími, interference světla, intenzita světla žárovek, frekvence blikání zářivek, zkoumání závislosti intenzity světla na vzdálenosti od zdroje, intenzita slunečního záření. Rozsah: 0 až 819 mm Kolektor je navržen v souladu se směrnicemi Světové meteorologické organizace (WMO) a je určen pro monitorování množství dešťových srážek. Vestavěný senzor FU-ENLGT009-4 FU-ENRNCOL Kolorimetr Kombinovaná kyslíková elektroda (O2, DO) * Krevní tlak Vlnové délky: Modrá (480 nm) zelená (500 nm) červená (650 nm) Kolorimetr slouží k měření transmitance na třech různých vlnových délkách. Vyměnitelné barevné filtry umožňují vybrat tu vlnovou délku světla, kterou roztok absorbuje nejvíce, aby byla zaručena maximální přesnost měření. Senzor je dodáván s 15 kyvetami s uzávěrem. Rozsah: 0 až 25 % (O 2 ) 0 až 12,5 mg/l (DO) Tato kombinovaná kyslíková elektroda je vhodná pro měření koncentrace O 2 ve vzduchu a měření koncentrace DO ve vodných roztocích. Senzor lze využít pro monitorování změn koncentrace O 2 ve vzduchu (v akváriích a teráriích), studium fotosyntézy aj. * Elektrodu lze zakoupit samostatně Rozsah: 0 až 375 mm Hg FU-ENCOL-A185 FU-ENOXY-A222 FU-ENBLD098 S tímto senzorem lze měřit změnu krevního tlaku v závislosti na pohybu (před fyzickou námahou a po ní), vliv konzumace kofeinu na krevní tlak, srovnání krevního tlaku kuřáků a nekuřáků aj. einstein Senzory 37

40 Magnetická indukce (tři osy) Mikrofon einstein Tablet+ einstein Tablet+2 vestavěný senzor Mikrofon Rozsah: ±20 mt ± 0,4 mt Tento senzor umožňuje měření indukce silných i slabých magnetických polí. Díky třem snímačům, využívajícím tzv. Hallova jevu, měří tři složky magnetické indukce zároveň. První dvě měřené složky jsou kolmé k ose senzoru a k sobě navzájem, třetí je s osou senzoru rovnoběžná. To názorně demonstruje, že magnetická indukce je vektorová veličina. Rozsah: 35 až Hz Tento jednoduchý senzor je navržen pro studium vlastností zvukových vln a lze ho využít pro celou řadu experimentů: měření rychlosti zvuku ve vzduchu a jiných materiálech, zkoumání průběhu různých akustických signálů (lidský hlas, ladička), zkoumání harmonických vlastností zvuku nebo záznějí. FU-ENMGN Vestavěný senzor FU-ENMCR008 Olovo-iontově selektivní elektroda * Optická brána Počítadlo kapek Koncentrační rozsah: 0,2 mg/l až do nasycení Rozsah: 0 až 3 V Rozsah: Bez omezení, od 0 kapek výš Olovo se řadí mezi toxické a zdraví škodlivé látky. Tento senzor slouží k jednoduchému měření koncentrace iontů olova ve vodě či půdě. * Elektrodu lze zakoupit samostatně Tento univerzální senzor lze využít k měření rychlosti a zrychlení tělesa při volném pádu, k určení periody kmitů kyvadla a dalším experimentům. Pokud máme dvě optické brány, můžeme měřit čas, který pohybující se objekt potřebuje k překonání vzdálenosti mezi branami, a tak zkoumat např. pružné a nepružné srážky. FU-ENLEA050 FU-ENFTG137 FU-ENDRP-AD100 Tímto přesným optickým senzorem lze měřit objem roztoku v průběhu titrace. Společně s ph elektrodou lze měřit závislost ph na objemu přidávané látky při titraci, pokud použijeme ještě teplotní senzor, můžeme určit bod ekvivalence při titraci. Obdobně, spolu s vodivostní elektrodou lze proměřit závislost vodivosti na objemu přidávané látky při titraci. 38 einstein Senzory

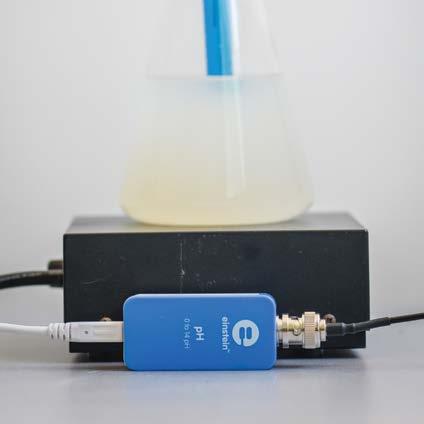

41 ph elektroda * Průtok Rotační pohyb Rozsah: 0 až 14 ph Senzor kyselosti je schopen měřit celou škálu ph a plně nahrazuje tradiční měření indikačním papírkem. Používá se pro různé experimenty v chemii a biologii: sledování změny ph v průběhu chemických reakcí, zkoumání kyselin a zásaditých roztoků, monitorování kyselých dešťů, monitorování kvality vodních zdrojů. Rozsah: 0 až 4 m/s Rozsah: ±360 Tento senzor měří rychlost toku proudících kapalin a může být využit pro zkoumání průtoku řek, potoků a plavebních kanálů. Součástí senzoru je teleskopický držák a ochranné pouzdro. Senzor rotačního pohybu měří úhlovou rychlost, a to v obou směrech. Je ideální pro experimenty s kyvadlem a pro další pokusy, které zkoumají harmonický pohyb, krouticí moment a setrvačnost. * Klasickou či plochou elektrodu lze zakoupit samostatně FU-ENPH-A016 (klasická) FU-ENPHF052 (plochá) FU-ENFLO-A254A FU-ENROT-A148 Rozpuštěný kyslík (DO) * Salinita * Rozsah: 0 až 14 mg/l Senzor rozpuštěného kyslíku je vhodný pro měření koncentrace O 2 ve vodných roztocích. Lze ho využít pro určování koncentrace rozpuštěného kyslíku ve vodních tocích, akváriích apod. Rozsah: 24 až mg/l Tento jednoduchý senzor salinity se skládá z elektrody a adaptéru a je určen pro měření koncentrace soli ve vodných roztocích. * Elektrodu lze zakoupit samostatně * Elektrodu lze zakoupit samostatně FU-ENOXT422A FU-ENSLT einstein Senzory 39

42 Síla Sodíková iontově selektivní elektroda * Teplota okolí vestavěný senzor ve všech měřících zařízeních einstein Rozsah: ±10 N ±50 N Koncentrační rozsah: 0,1 až mg/l Rozsah: -30 až 50 C Přesnost: ±3 C Praktický 2škálový senzor pro měření tažných a tlakových sil. Lze ho snadno upevnit na stojan a pohyblivý vozík, nebo použít jako držák pro pružinu. Je vhodný pro mnoho experimentů z oblasti dynamiky: pružné a nepružné srážky, třecí síla, odstředivá síla, Newtonovy pohybové zákony aj. Díky tomuto senzoru lze provádět měření koncentrace sodíkových iontů ve vodných roztocích. Můžeme tak monitorovat obsah sodíku v potravinářských výrobcích či chemických sloučeninách. * Elektrodu lze zakoupit samostatně Tento vestavěný senzor je ideální pro měření okolní teploty, a to v místnostech i venku. FU-ENFRC272 FU-ENSOD051 Vestavěný senzor Teplota (-200 až 400 C) Teplota (-40 až 140 C) Teplota povrchu Rozsah: -200 až 400 C Rozsah: -40 až 140 C Rozsah: -40 C až 140 C Tento platinový, odporový, teplotní senzor lze využít k měření extrémně nízkých teplot a díky jeho odolnosti také k měření teplot různých chemikálií a zkapalněných plynů. Jako klasický teploměr si najde uplatnění zejména v chemii. Praktický nerezový teplotní senzor, který je vhodný zejména k měření teplot různých kapalin. Jako klasický teploměr ho lze využít v nesčetném množství experimentů v chemii, fyzice a biologii. Tento velmi přesný senzor pro měření povrchových teplot umožňuje realizovat celou řadu experimentů: měření teploty kůže, určení teplotního rozvrstvení v nádobě s horkou vodou, zkoumání absorpce světla na materiálech různých barev, např. měření teploty na kapotě aut různých barev. FU-ENTMP027 FU-ENTMP029 FU-ENTMP einstein Senzory

43 Tepová frekvence vestavěný senzor ve všech měřících zařízeních einstein Tepová frekvence Tepová frekvence (fyzická zátěž) Rozsah: 0 až 250 úderů za minutu 40 až 240 úderů za minutu (einstein Tablet+2) Tyto přesné senzory lze využít i v početných třídách. Vzhledem k jednoduchosti měření si může každý student měření vyzkoušet. Mezi typické experimenty patří: srovnání srdečního tepu před a po fyzickém cvičení, před a po jídle, nebo srovnání tepu v různých fázích dne. Vestavěný senzor FU-ENHRT-A155 Rozsah: 0 až 250 úderů za minutu Tento senzor je ideální pro měření srdeční aktivity v klidu, během fyzické aktivity a bezprostředně po jejím skončení. Součástí senzoru je pás vybavený bezdrátovým vysílačem tepové frekvence. Mezi typická měření patří: srovnání tepové frekvence sportovců a netrénovaných osob, srovnání tepové frekvence před a po vypití černé kávy nebo měření doby, po které se tepová frekvence vrací k normálu. FU-ENEXRT298 Teplota (0 až 1200 C) Rozsah: 0 až 1200 C Díky svému velkému rozsahu je tento teplotní senzor vhodný pro měření extrémně vysokých teplot. Můžeme ho tak použít v celé řadě experimentů, kdy běžný teploměr nestačí: zkoumání teploty tání pevných látek (cín, měď, olovo), měření teplot elektrospotřebičů (žehlička, sklokeramická deska), zkoumání teploty plamene a měření teplot při chemických reakcích. FU-ENTMP025 einstein Senzory 41

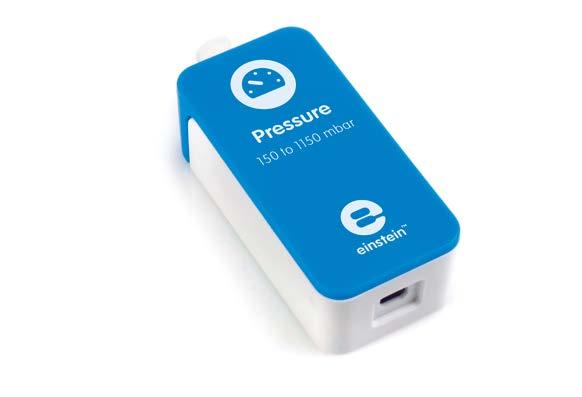

44 Tlak (20 až 400 kpa) einstein LabMate + vestavěný senzor Tlak (20 až 400 kpa) Rozsah: 20 až 400 kpa 200 až mbar Tento senzor absolutního tlaku s velkým rozsahem má široké spektrum použití: experimenty ve fyzice (Gay-Lussacův zákon, Boyleův-Mariottův zákon, Charlesův zákon), v biologii (fotosyntéza, buněčné dýchání) a v chemii (měření tlaku par při různých reakcích). * Sada doplňků pro senzory tlaku prodávána samostatně Vestavěný senzor FU-ENPRS015-4 UV záření Tlak (barometrický) vestavěný senzor ve všech měřících zařízeních einstein einstein Tablet+2 vestavěný senzor Tlak (barometrický) Rozsah: 15 až 115 kpa 150 až mbar Tento senzor absolutního tlaku lze využít v různých meteorologických měřeních jako výškoměr (měřící nadmořskou výšku) a barometr. Uplatnění najde i ve fyzice (Boyleův-Mariottův zákon, Charlesův zákon, vztah atmosférického tlaku a nadmořské výšky) a v biologii (vypařování vody z pozemních rostlin, zkoumání vlivu světla na úroveň fotosyntézy). * Sada doplňků pro senzory tlaku prodávána samostatně Rozsah: 0 až 10 W/m 2 0 až 200 W/m 2 UV index (einstein Tablet+2) Vlnová délka: 290 až 390 nm UV senzor se používá k měření dlouhovlnného ultrafialového záření, označovaného jako UVA. Mezi typické experimenty patří: monitorování UV záření v průběhu dne, porovnávání intenzity UV záření ve slunečných a oblačných dnech, zkoumání propustnosti UVA záření různými materiály (sluneční brýle, sklo, plast, voda). Vestavěný senzor FU-ENPRS015 Vestavěný senzor 42 einstein Senzory

45 UV záření Vlhkost půdy Rozsah UVA: 320 až 400 nm 1 W/m 2 10 W/m W/m 2 Rozsah UVB: 280 až 320 nm 100 mw/m 2 1 W/m 2 10 W/m 2 Dva senzory v jednom: měření dlouhovlnného ultrafialového záření (UVA) a středněvlnného ultrafialového záření (UVB). Senzor lze využít k celé řadě pokusů: propustnost UVB záření sklem, zkoumání filtrace UV záření slunečními brýlemi. FU-ENUVAB063 Rozsah: 0 až 200 cbar Senzor měří půdní vlhkost tzv. odporovou metodou. Elektrický odpor půdy se mění s její vlhkostí a naměřené hodnoty odporu se převádí na odpovídající hodnoty půdní propustnosti. Mezi typické experimenty patří: určování vlhkosti půdy ve sklenících a vliv zavlažování, určení vhodné vlhkosti půdy pro pěstování různých rostlin, změna vlhkosti v závislosti na hloubce pod povrchem země. FU-ENSOI-A171 Vápenatá iontově selektivní elektroda * Koncentrační rozsah: 0,02 až mg/l Tuto elektrodu využijeme nejčastěji pro měření koncentrace vápenatých iontů ve vodě z kohoutku, z řeky, pro určování tvrdosti vody nebo srovnání různých minerálních vod podle koncentrace vápenatých iontů. * Elektrodu lze zakoupit samostatně FU-ENCAL-A019A einstein Senzory 43

46 Vlhkost vestavěný senzor ve všech měřících zařízeních einstein Vlhkost Vlhkost a teplota Rozsah: 0 až 100 % relativní vlhkosti Rozsah: 0 až 100 % RV -40 až 125 ºC Senzor relativní vlhkosti vzduchu je vhodný pro celou řadu různých měření: vlhkost v různých prostorách (v jeskyni, skleníku, sauně, teráriu), zkoumání meteorologických vztahů mezi vlhkostí, teplotou a světlem, zkoumání lidského dýchání, dýchání rostlin a živočichů. Unikátní kombinovaný senzor měří současně relativní vlhkost vzduchu a teplotu okolí. Uplatní se zejména při monitorování klimatu různých prostor: akvária, terária, skleníku, jeskyně, sauny. Vestavěný senzor FU-ENHMD014 FU-ENHMT041 Vodivost * Vzdálenost Zákal Rozsah: 50 μs až 80 ms Rozsah: 0,2 až 10 m Rozsah: 0 až 200 NTU Tento senzor je určený k měření elektrické vodivosti vodných roztoků. Lze jej využít pro sledování změn vodivosti při rozpouštění soli ve vodě, při změně teploty roztoku či v průběhu chemických reakcí. * Elektrodu lze zakoupit samostatně Tento senzor využívá ultrazvuku k měření vzdálenosti od statického či pohybujícího se předmětu. Své uplatnění si najde v celé řadě pokusů, zejména v oblasti dynamiky pohybu: harmonický pohyb tělesa na pružině, zrychlení při volném pádu, pohyb vozíku na dráze. Tento senzor umožňuje zkoumat jednu ze základních vlastností kvality vody, zákal. Mezi typické experimenty se senzorem patří: míra zákalu před a po úpravě vody, míra zákalu v řece před deštěm a po něm, monitorování zákalu v místních vodních tocích a nádržích. FU-ENCNT435A FU-ENDST020 FU-ENTRB-A einstein Senzory

47 Zrychlení einstein Tablet+ einstein Tablet+2 einstein mate Zrychlení Rozsah: ±20 m/s 2 Rozsah: ±60 m/s 2 V laboratoři lze využít tyto senzory k měření zrychlení pohybujícího se vozíku, kyvadla, padajících těles, obdobně venku lze měřit zrychlení aut, kolotočů a atrakcí v zábavních parcích, bungee jumping skoků a ostatních pohybujících se objektů. Vestavěný senzor FU-ENACL138 einstein Senzory 45

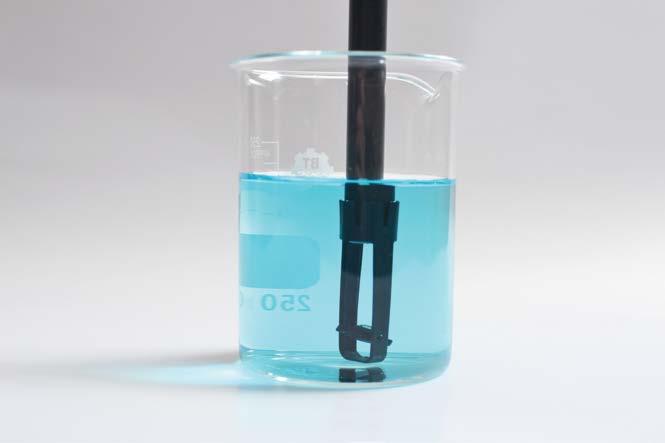

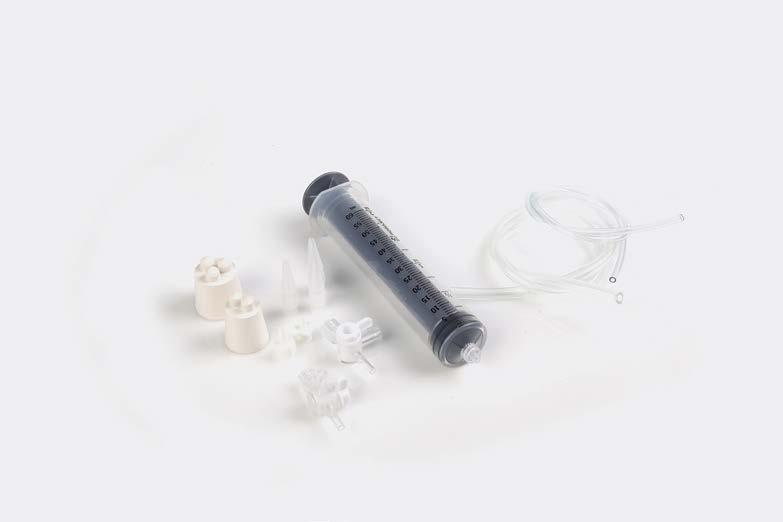

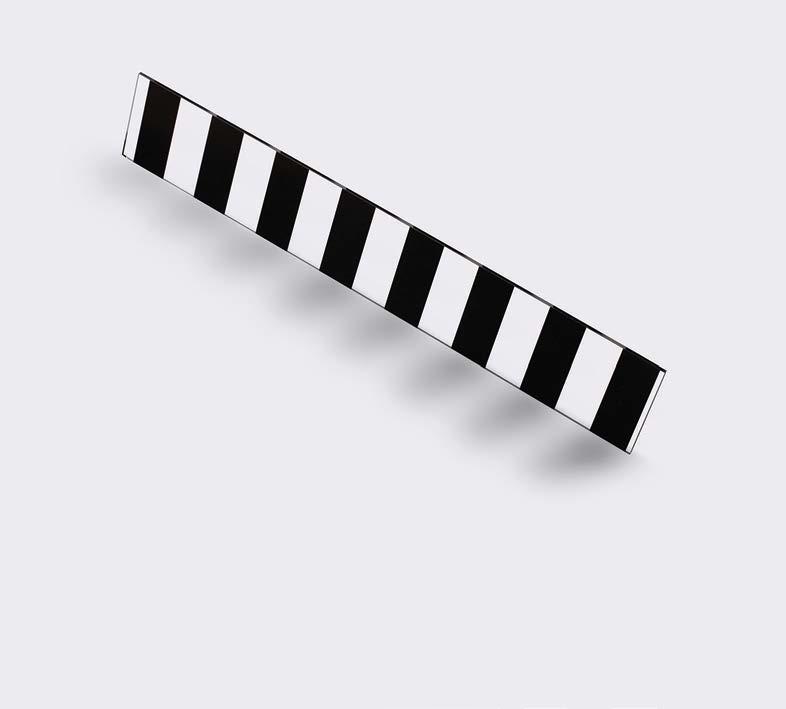

48 einstein Sady Míchadlo Toto miniaturní míchadlo lze připevnit k jakékoli ISE elektrodě a v kombinaci s magnetickým míchadlem (není součástí dodávky) tak zajistíte nejlepší promíchání roztoku u špičky elektrody. Sada doplňků pro senzory tlaku Tato souprava obsahuje příslušenství ke všem tlakovým senzorům einstein. Příslušenství pro pokusy s volným pádem Běžně se používá v kombinaci s optickou branou, senzorem vzdálenosti či dynamickým systémem pro určení pozice. 46 einstein Sady

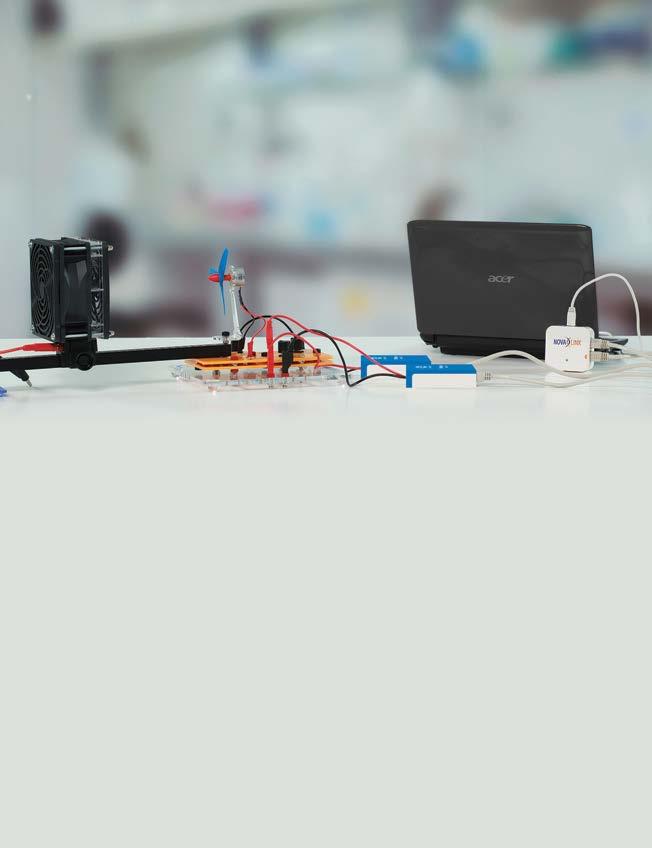

49 TERRA NOVA Obnovitelné zdroje: Solární a větrná energie Vědecká sada pro přírodovědné předměty TERRA NOVA poskytuje učitelům a studentům všechny potřebné nástroje, aby mohli efektivně zkoumat obnovitelné energetické zdroje. TERRA NOVA je dostupná ve třech variantách: solární sada, větrná sada a prémiová sada, kombinující obě předchozí varianty. Dynamický systém Ideální pomůcka do laboratoří fyziky. S dynamickým systémem lze provádět celou řadu experimentů z oblasti mechaniky a zkoumat fyzikální veličiny, jako je rychlost, zrychlení, síla, energie a hybnost. einstein Sady 47

50 einstein Příslušenství Držák na tablet Skládací stojánek na tablet Podlahový stojan na tablet 48 einstein Příslušenství

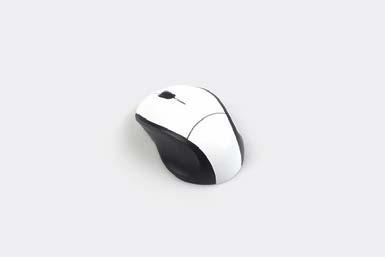

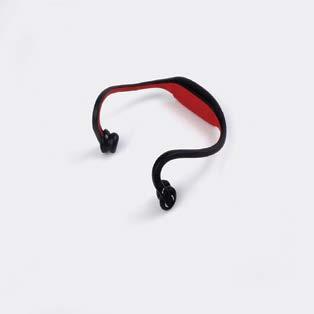

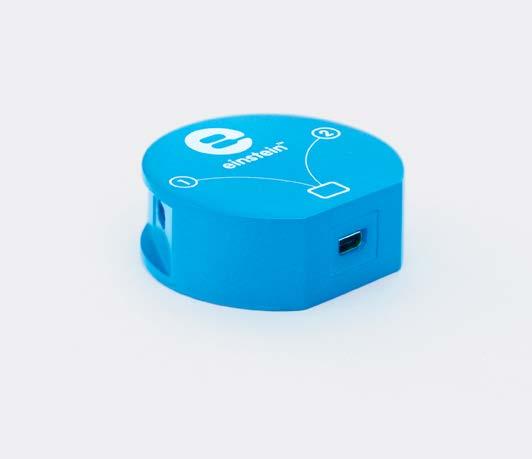

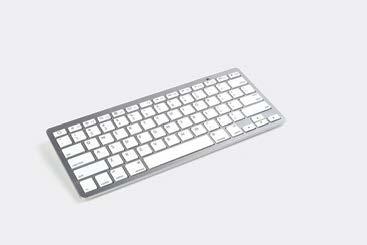

51 einstein Rozbočovač Bezdrátová klávesnice Bezdrátová myš Bezdrátová sluchátka Stylus einstein Příslušenství 49

52 ALBERT EINSTEIN a EINSTEIN jsou ochranné známky nebo registrované ochranné známky Hebrejské univerzity v Jeruzalémě, zastoupené výhradně společností GreenLight. Oficiální licencované zboží. Webové stránky: einstein.biz 2014 Fourier Systems Ltd. Všechna práva vyhrazena. Fourier Systems Ltd loga a všechny ostatní názvy produktů nebo služeb Fourier jsou registrované ochranné známky nebo ochranné známky společnosti Fourier Systems. Všechny ostatní registrované ochranné známky nebo ochranné známky patřící jejich příslušným vlastníkům. Česká republika MORAVIA Europe spol. s r. o., Olomoucká Brno Tel.: Fax: Israel 16 Hamelacha St. POB Rosh Ha ayin Tel: Fax: einstein World LabMate, einstein ActivityMaker, MultiLab, MiLab a Terra Nova, Jsou registrované ochranné známky nebo ochranné známky společnosti Fourier Systems Ltd. Bluetooth značka a logo Bluetooth jsou registrované ochranné známky vlastněné společností Bluetooth SIG, Inc microsd je ochranná známka společnosti SD-3C, Apple, logo Apple, ipad, iphone a jsou ochranné známky společnosti Apple Inc, registrované v USA a dalších zemích. App Store je servisní známka společnosti Apple Inc, Android, Google, Google Play a další Google související značky jsou ochranné známky společnosti Google Inc, Android robot je reprodukována nebo upravená z práce vytvořené a sdílené společností Google a použity v souladu s podmínkami popsáno v Creative Commons Attribution 3.0 License. Produktové číslo: BK2017
