1 imagine explore learn

2

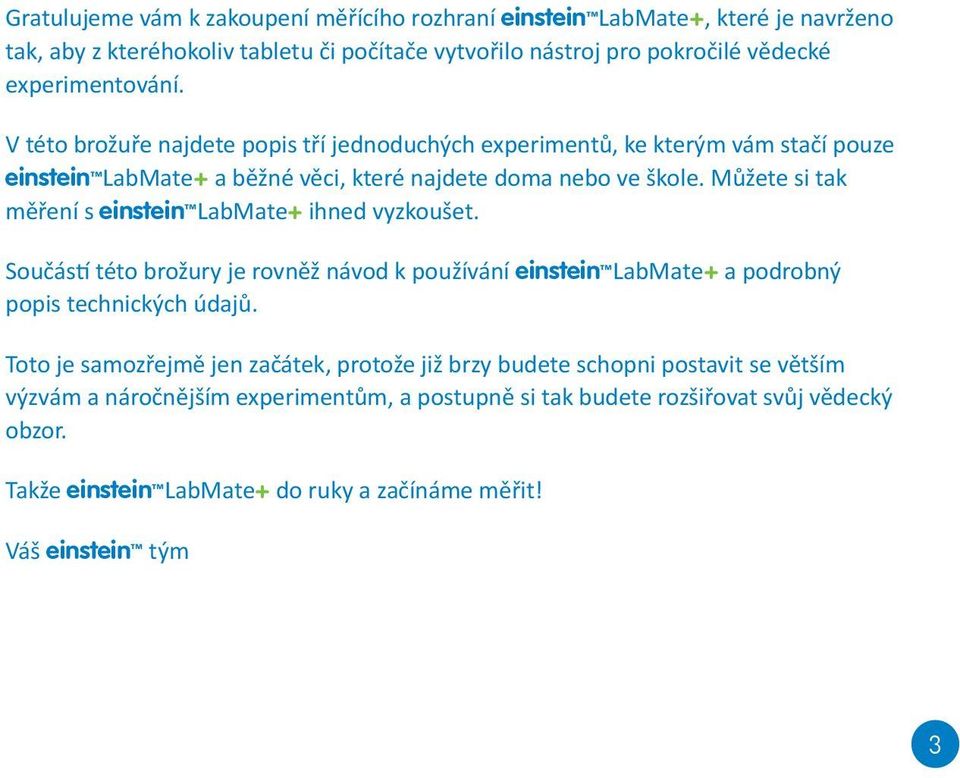

3 Gratulujeme vám k zakoupení měřícího rozhraní einstein LabMate+, které je navrženo tak, aby z kteréhokoliv tabletu či počítače vytvořilo nástroj pro pokročilé vědecké experimentování. V této brožuře najdete popis tří jednoduchých experimentů, ke kterým vám stačí pouze einstein LabMate+ a běžné věci, které najdete doma nebo ve škole. Můžete si tak měření s einstein LabMate+ ihned vyzkoušet. Součástí této brožury je rovněž návod k používání einstein LabMate+ a podrobný popis technických údajů. Toto je samozřejmě jen začátek, protože již brzy budete schopni postavit se větším výzvám a náročnějším experimentům, a postupně si tak budete rozšiřovat svůj vědecký obzor. Takže einstein LabMate+ do ruky a začínáme měřit! Váš einstein tým 3

4 einstein LabMate+ porty a senzory Teplotní senzor a senzor vlhkosti Senzor tepové frekvence (je nutno připojit klip, který je součástí balení) Senzor světla UV senzor Senzor tlaku Porty pro jakýkoliv ze 45 externích senzorů einstein Porty pro jakýkoliv ze 45 externích senzorů einstein Mikro USB pro nabíjení a připojení k PC Tlačítko pro zapnutí, vypnutí, restart LED kontrolka 4

5 Co znamenají jednotlivé barvy LED kontrolky: Svítí žlutě/zeleně nabíjí se Bliká zeleně zařízení je zapnuto, ale není spárováno Bliká rychle zeleně sbírá data, ale není spárováno s jiným zařízením Bliká modře zařízení je zapnuto a spárováno s jiným zařízením Bliká rychle modře sbírá data Červená proložená modrou a zelenou měřící rozhraní je nutno nabít Více informací na 5

6 Běžný provoz Nabití baterie: Existují dva způsoby, jak lze nabít einstein LabMate+: 1 Připojte einstein LabMate+ k PC pomocí USB kabelu (součást balení) 2 Připojte einstein LabMate+ pomocí USB kabelu a adaptéru do zásuvky Baterie einstein LabMate+ se během prvního nabíjení nemusí plně nabít einstein LabMate+ může být horký, pokud se nabíjí. Zapnutí einstein LabMate+: Zmáčkněte a několik vteřin držte zapínací tlačítko. Led kontrolka vedle tlačítka začne blikat zeleně. Jak spárovat einstein LabMate+ s tabletem: Ujistěte se, že je einstein LabMate+ zapnutý (LED kontrolka by měla blikat zeleně) Běžte do Nastavení tabletu a ujistěte se, že je Bluetooth přenos zapnutý. Zmačkněte a držte tlačítko na einstein LabMate+ do doby než začne problikávat zelenomodře, následně dojde k automatickému spárování obou zařízení. Spusťte program MiLAB (pokud jsou zařízení správně spárována, zobrazí se vám po spuštění programu vlevo seznam integrovaných senzorů) 6

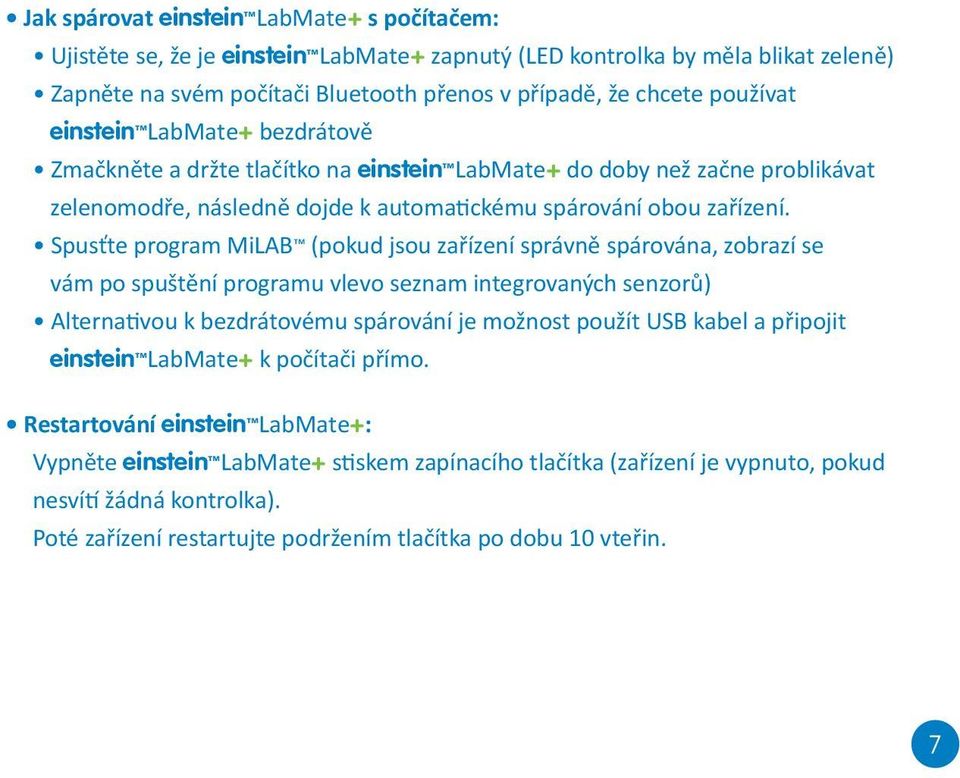

7 Jak spárovat einstein LabMate+ s počítačem: Ujistěte se, že je einstein LabMate+ zapnutý (LED kontrolka by měla blikat zeleně) Zapněte na svém počítači Bluetooth přenos v případě, že chcete používat einstein LabMate+ bezdrátově Zmačkněte a držte tlačítko na einstein LabMate+ do doby než začne problikávat zelenomodře, následně dojde k automatickému spárování obou zařízení. Spusťte program MiLAB (pokud jsou zařízení správně spárována, zobrazí se vám po spuštění programu vlevo seznam integrovaných senzorů) Alternativou k bezdrátovému spárování je možnost použít USB kabel a připojit einstein LabMate+ k počítači přímo. Restartování einstein LabMate+: Vypněte einstein LabMate+ stiskem zapínacího tlačítka (zařízení je vypnuto, pokud nesvítí žádná kontrolka). Poté zařízení restartujte podržením tlačítka po dobu 10 vteřin. 7

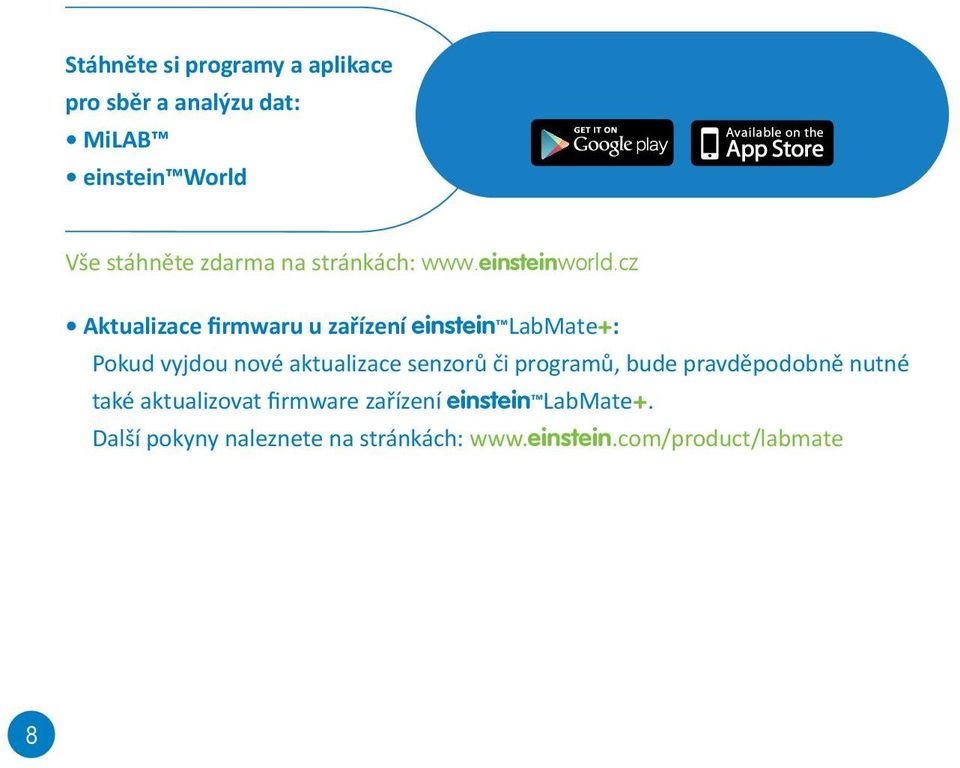

8 Stáhněte si programy a aplikace pro sběr a analýzu dat: MiLAB einstein World Vše stáhněte zdarma na stránkách: Aktualizace firmwaru u zařízení einstein LabMate+: Pokud vyjdou nové aktualizace senzorů či programů, bude pravděpodobně nutné také aktualizovat firmware zařízení einstein LabMate+. Další pokyny naleznete na stránkách: 8

9

10 Rychlý experiment: Měření UV záření Ultrafialové (UV) záření je neviditelné elektromagnetické záření s vlnovou délkou kratší než má viditelné světlo. Přirozeným zdrojem UV záření je Slunce. V zemské atmosféře se většina UV záření pohltí, což snižuje jeho intenzitu na úroveň bezpečnou pro člověka. Díky rozhraní einstein LabMate+ lze změřit intenzitu UV záření a otestovat si například své sluneční brýle, abychom zjistili, zda správně plní svoji funkci. 10

11 1 Spárujte váš einstein LabMate+ s tabletem nebo počítačem a otevřete aplikaci MiLAB. 2 Ujistěte se, že je vybrané měření pouze UV senzorem. 3 Nechte vzorkovací frekvenci a dobu trvání měření na přednastavených hodnotách. 4 Stiskněte tlačítko a podržte chvíli einstein LabMate+ směrem ke slunci. Stiskněte tlačítko. 5 Nyní přikryjte senzor vašimi slunečními brýlemi a stiskněte znovu, po 10 sekundách stiskněte tlačítko. 6 Porovnejte intenzitu UV záření při měření bez brýlí a při měření s brýlemi. Pokud jsou rozdíly malé, i přes sluneční brýle může docházet k poškození zraku vlivem UV záření. Pokud jsou rozdíly velké, sluneční brýle jsou kvalitní a většinu UV záření odfiltrují. 11

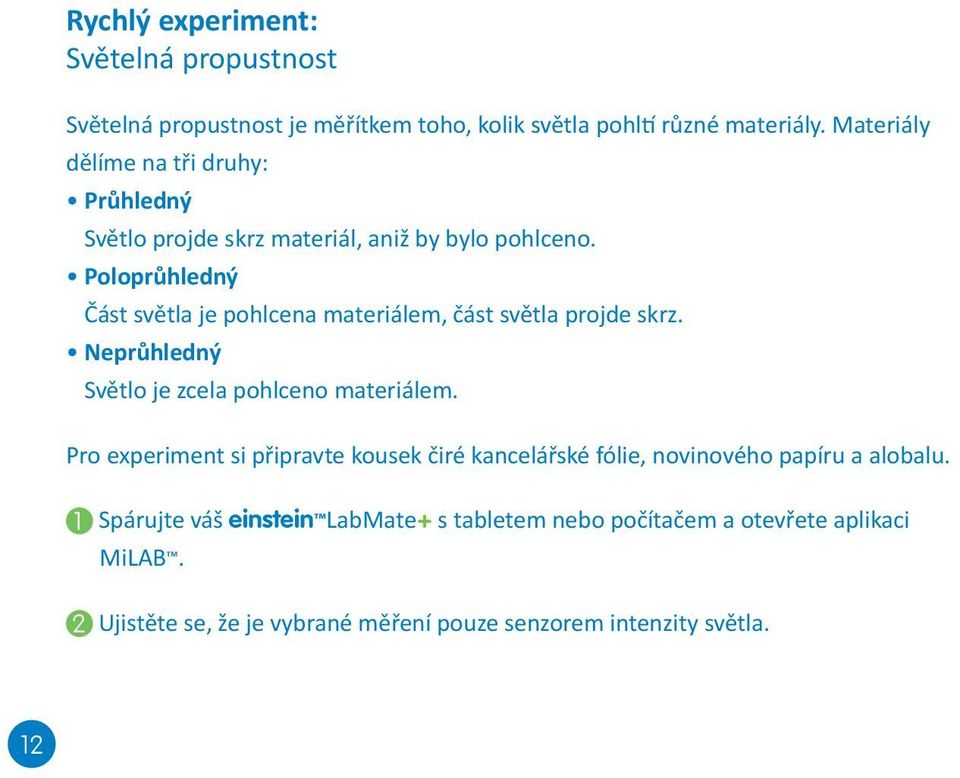

12 Rychlý experiment: Světelná propustnost Světelná propustnost je měřítkem toho, kolik světla pohltí různé materiály. Materiály dělíme na tři druhy: Průhledný Světlo projde skrz materiál, aniž by bylo pohlceno. Poloprůhledný Část světla je pohlcena materiálem, část světla projde skrz. Neprůhledný Světlo je zcela pohlceno materiálem. Pro experiment si připravte kousek čiré kancelářské fólie, novinového papíru a alobalu. 1 Spárujte váš einstein LabMate+ s tabletem nebo počítačem a otevřete aplikaci MiLAB. 2 Ujistěte se, že je vybrané měření pouze senzorem intenzity světla. 12

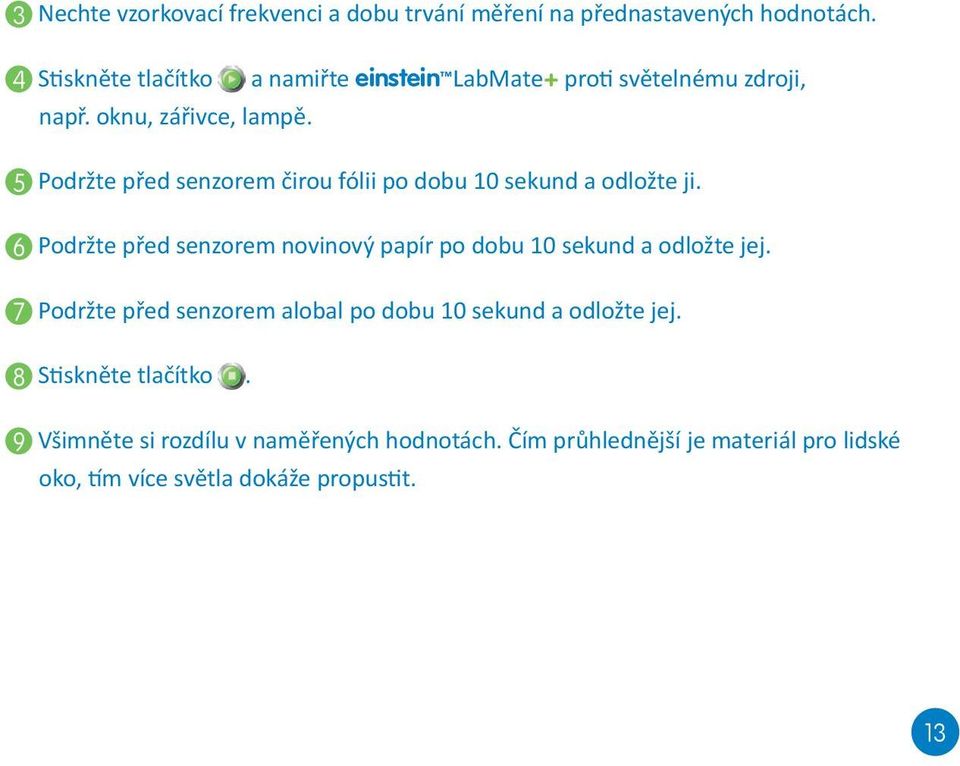

13 3 Nechte vzorkovací frekvenci a dobu trvání měření na přednastavených hodnotách. 4 Stiskněte tlačítko a namiřte einstein LabMate+ proti světelnému zdroji, např. oknu, zářivce, lampě. 5 Podržte před senzorem čirou fólii po dobu 10 sekund a odložte ji. 6 Podržte před senzorem novinový papír po dobu 10 sekund a odložte jej. 7 Podržte před senzorem alobal po dobu 10 sekund a odložte jej. 8 Stiskněte tlačítko. 9 Všimněte si rozdílu v naměřených hodnotách. Čím průhlednější je materiál pro lidské oko, tím více světla dokáže propustit. 13

14 Rychlý experiment: Měření tepové frekvence V tomto pokusu prozkoumáme vliv fyzického cvičení na tepovou frekvenci člověka. Jedná se o jednoduchý pokus, který je ideální jako úvod do měření s rozhraním einstein LabMate+. 1 Připojte prstový kroužek pro měření tepové frekvence do odpovídajícího vstupu na einstein LabMate+. 2 Spárujte váš einstein LabMate+ s tabletem nebo počítačem a otevřete aplikaci MiLAB. 3 Ujistěte se, že je vybrané měření pouze senzorem tepové frekvence. 4 Nechte vzorkovací frekvenci a dobu trvání měření na přednastavených hodnotách. 5 Nasaďte si prstový kroužek na prst tak, aby kulička uvnitř byla na nehtu či bříšku prstu. 14

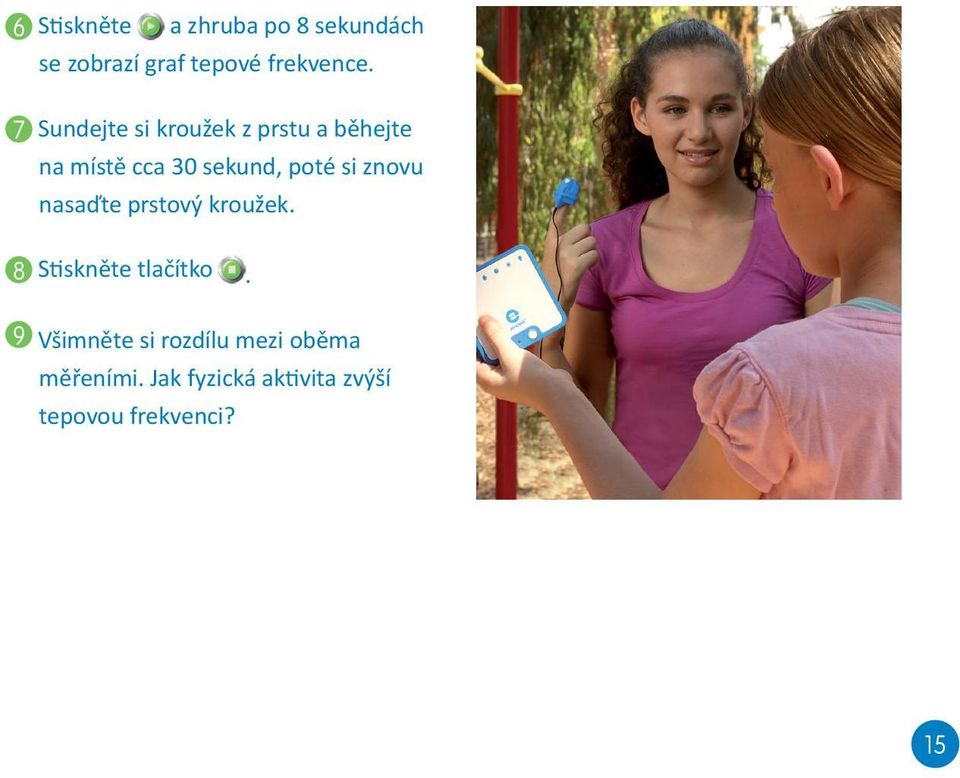

15 6 Stiskněte a zhruba po 8 sekundách se zobrazí graf tepové frekvence. 7 Sundejte si kroužek z prstu a běhejte na místě cca 30 sekund, poté si znovu nasaďte prstový kroužek. 8 Stiskněte tlačítko. 9 Všimněte si rozdílu mezi oběma měřeními. Jak fyzická aktivita zvýší tepovou frekvenci? 15

16 = = = QR íç NNM ÇÄ Připojení externích senzorů Externí senzory mohou být k zařízení einstein LabMate+ připojeny senzorovým kabelem (není součástí balení). Vsuňte kabel do jednoho ze čtyř senzorových portů, poté připojte druhý konec kabelu přímo k senzoru. Až 8 externích senzorů lze připojit pomocí tzv. rozbočovače (není součástí balení) zapojením do každého z portů. Konektor kabelu vsunujte do portů opatrně, vždy by měl jít zasunout lehce. Pokud ho nelze vsunout, zkontrolujte, že konektor máte ve správné poloze. Konektor kabelu nezasunujte velkou silou, mohli byste port nenávratně poškodit. pçìå Ç einstein LabMate+ podporuje všech 45 externích senzorů einstein, nicméně některé senzory mohou potřebovat speciální kabel nebo adaptér. Úplný seznam senzorů naleznete na stránkách 16

17 Technické údaje: Sběr dat Vzorkovací frekvence Až vzorků/s Kapacita interní Až vzorků paměti Napájení Li-Polymer 1000mAh; Baterie dobíjecí přes USB Doba provozu až 24 hodin Doba v pohotovostním až 450 hodin režimu Doba nabíjení 3 hodiny V souladu s normami CE & FCC Integrované senzory Intenzita světla: 0 až 600 lx, 0 až 6000 lx, 0 až lx Tepová frekvence: 0 až 200 úderů za minutu Relativní vlhkost: 0 až 100% Teplota okolí: -30 C až 50 C UV záření: 10 W/m 2, 200 W/m 2, UV vlnová délka nm Tlak 20 až 400 kpa 17

18 Získejte více informací Navštivte naše webové stránky pro získání aktuálních informací o vědecko-výukové platformě einstein. ALBERT EINSTEIN a EINSTEIN jsou ochranné známky nebo registrované ochranné známky Hebrejské univerzity v Jeruzalémě, zastoupené výhradně společností GreenLight. Oficiální Licencované zboží. Webové stránky: einstein.biz 2014 Fourier Systems Ltd. Všechna práva vyhrazena. Fourier Systems Ltd. loga a všechny ostatní názvy produktů nebo služeb Fourier jsou registrované ochranné známky nebo ochranné známky společnosti Fourier Systems. Všechny ostatní registrované ochranné známky nebo ochranné známky patřící jejich příslušným vlastníkům.
