1 Jan Horký, Front End Sales / Seminář Novinky portfolia ABB, Seminář Novinky porfolia ABB Měřící transformátory a senzory October 5, 2009 Slide 1

2 Brno Vídeňská 117 October 5, 2009 Slide 2

3 Historie Přístrojových transformátorů v Brně 1887 Založení firmy Bartelmus & Donát 1919 Výroba transformátorů s olejovou izolací 1952 Výroba transformátorů s epoxidovou izolací 1993 ABB.- Založení divize Přístrojových transformátorů, BU Vybudování nové linky a zkušebního zařízení 2003 ABB CZ GFFF Pro přístrojové transformátory a senzory October 5, 2009 Slide 3

4 Přístrojové transformátory a senzory výroba v ABB ABB USA (podle ANSI norem) ABB Poland regionální zodpovědnost ABB Česká republika celosvětová zodpovědnost ABB Egypt regionální zodpovědnost October 5, 2009 Slide 4

5 Induktivní přístrojové transformátory Vnitřní Transformátory proudu Násuvné Speciální Vnitřní Transformátory napětí Průchodkové Jednopólově izolované Průchodkové tyčové Výrobní program Jednopólově Izolované s pojistkou Podpěrné Dvoupólově izolované Venkovní proudové Venkovní napěťové Venkovní Přístrojové transformátory October 5, 2009 Slide 5

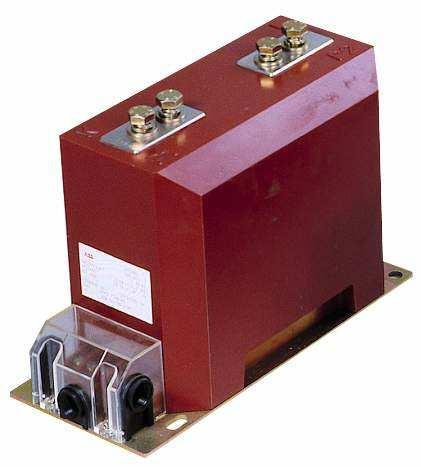

6 Dělení přístrojových transformátorů Proudové transformátory Vnitřní provedení násuvné bez vodiče tyčové vinuté průchodkové podpěrné October 5, 2009 Slide 6

7 Dělení přístrojových transformátorů Proudové transformátory Venkovní provedení October 5, 2009 Slide 7

8 Dělení přístrojových transformátorů Proudové transformátory speciální Jistící součtové typ BZ Dělené provedení typ KOLA Nezalévané provedení typ BD 00 Vypínačové provedení - typ PR 25 October 5, 2009 Slide 8

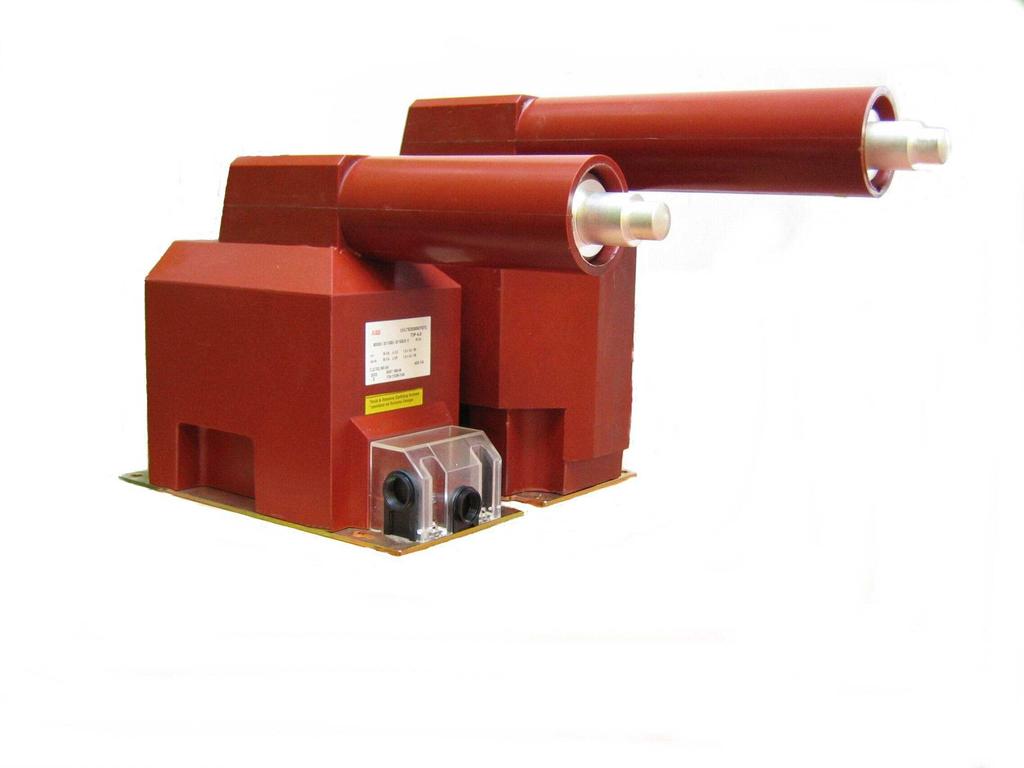

9 Dělení přístrojových transformátorů Napěťové transformátory MTN s pojistkou 12,25,38.5 kv MTN bez pojistky 12,25,38.5 kv MTN venkovní provedení October 5, 2009 Slide 9

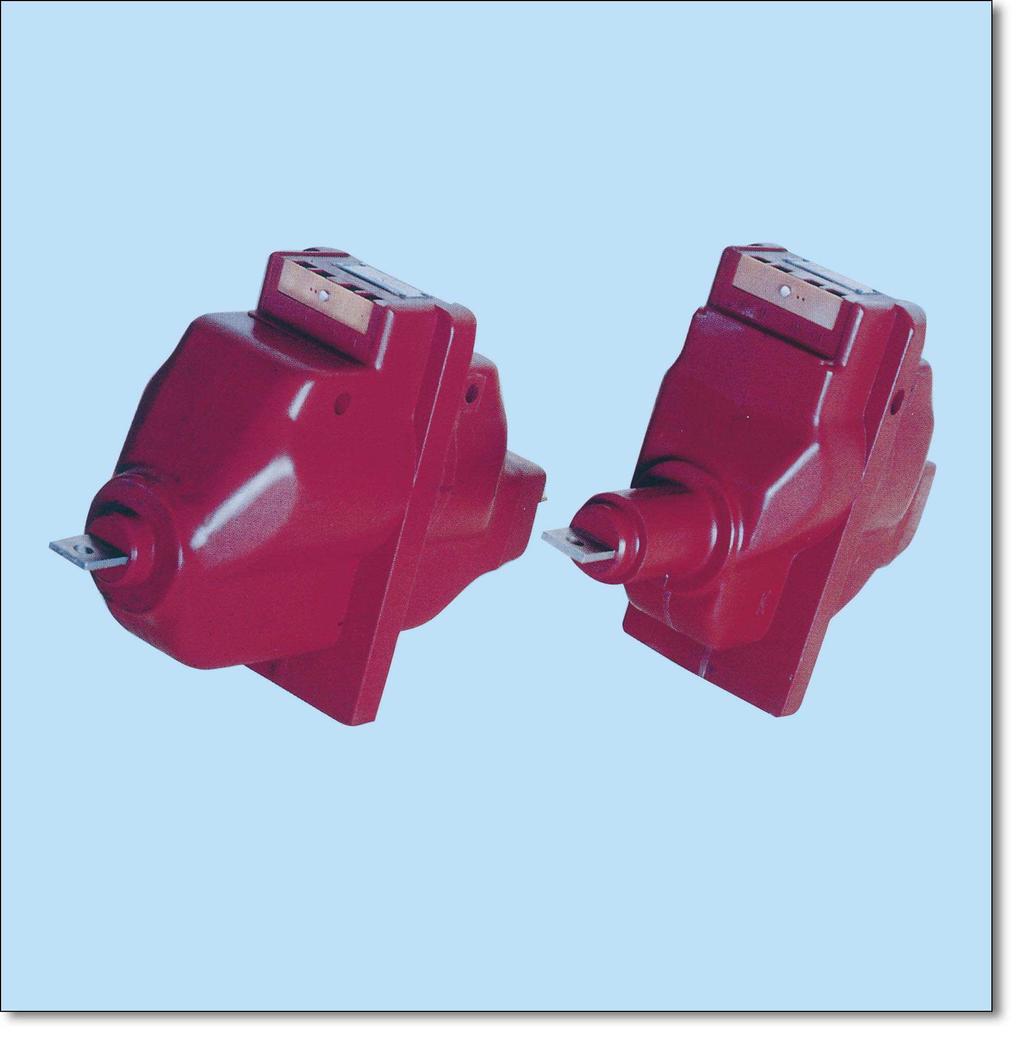

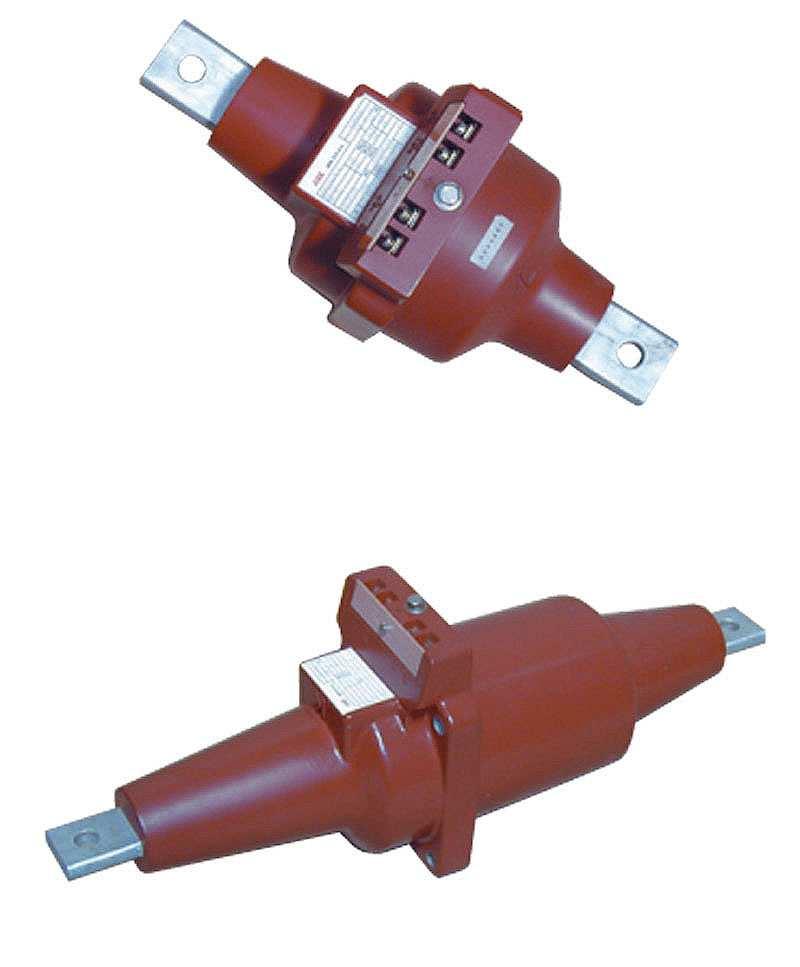

10 Použití transformátorů ve starých typech rozváděčů VH 126,136,151,271 MTP - typ PR 25, MTN typ TJP, TDP typ PR 25A1 typttr typ TDP 6.1 typ TSR VH 136.1,151.1 MTP - typ TP, TTR, TSR, MTN typ TJP, TDP RIO RKM MTP - typ TTR, TSR roubíkové provedení MTN typ TJP, TDP typ TP typ TJP 6.1 SR MTP - typ TP, MTN typ TJP October 5, 2009 Slide 10

11 Novinky z pohledu rozvoje divize Otevření nové linky pro zvýšení kapacity výroby o 40 tisíc kusů MT Vybudování expedice transformátorů přímo v návaznosti výrobu MT October 5, 2009 Slide 11

12 Historie a vývoj sezorů 1994 Vyvinutí senzorů s Rogowského cívkou a odporovým děličem 1998 Vyvinutí kombinovaného senzoru 2000 Vyvinutí nejmenšího kombinovaného senzoru pro RMU 2001 Vyvinutí kombinovaného senzoru pro venkovní spínač vn 2003 Vyvinutí senzoru pro vn vypínač 2006 Zahájení vývoje nové generace senzorů Integrovaná řešení (vypínač+senzory+ochranné relé) Modulární senzory Senzory pro měřící aplikace KEVA_A voltage sensor KECA current sensor KEVCD combi sensor KEVCY_RE combi sensor KEVCY_SA combi sensor KECR current sensor Nepřetržitý vývoj October 5, 2009 Slide 12

13 Elektronické PT = Senzory Napěťové senzory Elektronické PT ( = senzory ) Proudové senzory Odporové a kapacitní děliče Kombinované senzory Rogowského cívka Pro všeobecné uplatnění ve spojení s terminály REF_, REX_ October 5, 2009 Slide 13

14 Principy Proudové senzory Rogowského cívka jako zvolený princip: Prvně publikován v roce 1912 pány Rogowskim a Steinhousem Homogenně vinutá cívka s nemagnetickým jádrem Výstupní signál je úměrný derivaci primárního proudu ABB provedení: Jmenovitý proudový rozsah: A ( měření Ith až do 80kA ) Jmenovitý výstup při jmenovitém proudu : 150mV při 50Hz Třída přesnosti: 1% ( u KEVA až 0,5% ) Ve shodě s IEC KEVCY_RE combi sensor KECA current sensor KEVCY_SA combi sensor KECR current sensor KEVCD_A combi sensor October 5, 2009 Slide 14

15 Principy Senzory napětí ABB provedení využívá 2 principy: Odporový dělič a Kapacitní dělič Odporový dělič: Dvojice rezistorů 1: dělící poměr Třída přesnosti: 0.5% or 1% Ve shodě s IEC u = R 2 out u p R1 + R2 Kapacitní dělič: Zc = 1/ωC 1: dělící poměr Třída přesnosti: 3% Malé rozměry ideální pro průchodky Ve shodě s IEC u = C 1 out u p C1 + C2 KEVCD_A combi sensor KEVA_A voltage sensor KEVCY_RE combi sensor KEVCY_SA combi sensor October 5, 2009 Slide 15

16 Příslušenství - Adaptéry Senzor Kabel Adaptér Relé Adaptéry umožňují využívat plný funkční rozsah systému senzor&relé. Adaptéry upravují hodnotu výstupního signálu senzoru na úroveň vhodnou pro různé aplikace s ochrannými relé ( různé rozsahy měření a jištění ) Kritériem pro výběr adaptéru je požadovaný rozsah měření proudu vývodu/přívodu vn : Bez adaptéru: 80A/150mV I r = A Adaptér 240A/150mV: I r = A Adaptér 640A/150mV: I r = A October 5, 2009 Slide 16

17 Senzory vs. Přístrojové transformátory Bez efektu saturace u senzorů Jednodužší a rychlejší montáž Svorky Relé PT Senzor Kabelové propojení IED October 5, 2009 Slide 17

18 Kombinovaný senzor / Proudový senzor - použití Unigear Uniswitch Unimix Uniair ZS8 OEM Safeplus KEVCD _AE3 KEVCD _BE2 KEVCY 24 RE1 October 5, 2009 Slide 18

19 Proudový senzor příklad použit ití KECA 80 A1 KECA 300 A1 KECA 800 A1 VD4 Sectos NX_ KECR 17,5 AC1 October 5, 2009 Slide 19 KEVCY 24 SA2 KEVCY 24 SB3

20 KECA 250 B1 Senzor pro měření proudu REF601 REJ603 Řada 610 Váha: 1 kg Rozměry: 147 x 176 x 37,5 mm RJ 45 stíněný Tech. data Jednotka Hodnota Nejvyšší napětí, U m kv 0.72 Jmenovitý trvalý primární proud, I cth A 2000 Jmenovitý převodový poměr K ra 250 A / 0.15 V / 50 Hz 250 A / 0.18 V / 60 Hz Třída přesnosti 1/5P30 Délka kabelu m 5 October 5, 2009 Slide 20

21 REF601 Popis REF601 REJ603 řada 610 REF601 je numerická ochrana vývodu, určená pro chránění a ovládání primární a sekundární distribuční sítě rozvodných společností a průmyslových závodů. October 5, 2009 Slide 21

22 REF601 Ochrana vývodu REF601 REJ603 řada 610 Nadproudová a zemní ochrana Hlavní aplikační oblasti: Kabely, Linkové nebo transformátorové vývody v účinně uzemněných, odporově uzemněných nebo izolovaných distribučních sítích. Určena pro využití výhod proudových senzorů Rogowského cívek na vn aplikacích Ochrana určena pouze pro integrované dodávky vypínačů VD4/ HD4 včetně ochran a senzorů CEI 0-16 homologováno October 5, 2009 Slide 22

23 KEVCR 24 Ax2 Vnitřní proudový senzor Jmenovitý primární proud Jmenovitý převod 250A 250A / 150mV at 50Hz Třída přesnosti 1/5P30 250A / 180mV at 60Hz Jmenovitý tepelný proud Konektor Nejvyšší napětí zařízení do 1250A RJ 45 stíněný 24 kv Použití Jako integrovanéřešení v aplikaci vypínače a ochranného relé October 5, 2009 Slide 23

24 Senzory a terminály chránění REX senzorových vstupů REF542plus 0 8 senzorových vstupů RE_ 541/543/545 9 senzorových vstupů REC senzorových vstupů Terminál dálkového ovládání a chránění Nová generace ochranných relé Bude podporovat senzorové vstupy Včetně nejjednodušších verzí pro sekundární distribuci October 5, 2009 Slide 24

25 Děkuji za pozornost! Jan Horký ABB PTPM Brno Vídeňská 117 BRNO October 5, 2009 Slide 25
