02 ŘADA TRAKTORŮ FARMALL C

Transkript

1 FARMALL C

2 02 ŘADA TRAKTORŮ FARMALL C

3 KOMPAKTNÍ ZVENKU PROSTORNÝ UVNITŘ VÍCE NEŽ 170 LET ZŮSTÁVÁME VĚRNI NAŠÍ VIZI, MODERNÍM FARMÁŘŮM V OBLASTI ZEMĚDĚLSKÉ TECHNIKY NABÍZÍME NADČASOVOU TECHNOLOGII, KTERÁ JE PLNÁ INOVACÍ A JE SPOLEHLIVOU INVESTICÍ PŘINÁŠEJÍCÍ PROFIT Zkušenosti z oblasti zemědělství dávají společnosti Case IH jasný pohled na potřeby zemědělců a jejich důležitou úlohu při produkci potravin a energií. Představuje leadera v celkovém vývoji a trendech zemědělské techniky. Inovace jsou základem všech dnes prodávaných strojů značky CASE IH. Se stejnou vášní navrhujeme a vyrábíme zemědělské stroje pro Evropu a celý svět. Doposud prodané a používané traktory Case IH jsou svědectvím naší obětavé práce k dosažení a splnění mimořádných očekávání všech farmářů po celém světě. Tyto dlouholeté, bohaté zkušenosti nám dávají příležitost stvořit takové produkty, které perfektně naplní Vaše potřeby a očekávání. Naše společná touha po inovacích nás vede k navrhování moderních, technologicky pokročilých řešení, které neustále stroje zlepšují, zlepšují jejich výkon a výkonnost. A to vše při zachování jednoduchosti ovládání. Neúnavně se snažíme klást důraz na každý detail v preciznosti a kvalitě výroby. Stejně jako u sebe, tak od dealerů požadujeme stejně vysokou úroveň kvality poskytovaných služeb, které společně poskytujeme našim zákazníkům. Naše dealerská síť obsahuje 391 dealerství, 679 obchodních partnerů servisních center Case IH po Evropě, Vám garantuje nejvyšší úroveň nabízených služeb. Profesionálním přístupem si získáváme důvěru našich zákazníků. FARMALL C STVOŘEN BÝT UNIVERZÁLNÍ Traktor Farmall C se dokáže postarat o práci na Vaší farmě, snadno se pohybuje v hospodářských budovách, jejich okolí a zvládne i celodenní práci na poli. Nechte jej pracovat na travních porostech či na farmách zabývajících se rostlinnou výrobou nebo pěstováním zeleniny. Jedná se o všestranný traktor, který může provádět díky nízkému těžišti práci ve strmém a kopcovitém terénu. Pokud hledáte univerzální traktor je tu Case IH Farmall C. Od základní dvoustupňové převodovky Powershift (řazené pod zatížením) a převodovky Powershuttle, je k dispozici široká nabídka dostupných převodovek. Traktory Farmall C představují řadu, která má vynikající průchodnost, ovladatelnost, manipulovatelnost a dokonalý výhled z kabiny. Jedná se o model, který byl vyvinut za použití inovačních technologií, které znáte z ovládání těch největších traktorů a cítili tak opravdovou hrdost na značku Case IH. MODEL Jmenovitý výkon ECE R120 při ot/min (kw/k) Maximální točivý moment ECE R120 při ot/min. (Nm) Počet válců / Objem (cm³) Spotřeba paliva při ot/min. (g/kw/h) Hmotnost (kg) Farmall 55 C 43 / / 3, Farmall 65 C 48 / / 3, Farmall 75 C 55 / / 3, Farmall 85 C 63 / / 3, Farmall 95 C 73 / / 3, Farmall 105 C 79 / / 3, Farmall 115 C 84 / / 3, ) ECE R120 correspond to ISO and 97 / 68 / EC or 2000 / 25 / EC ŘADA TRAKTORŮ FARMALL C 03

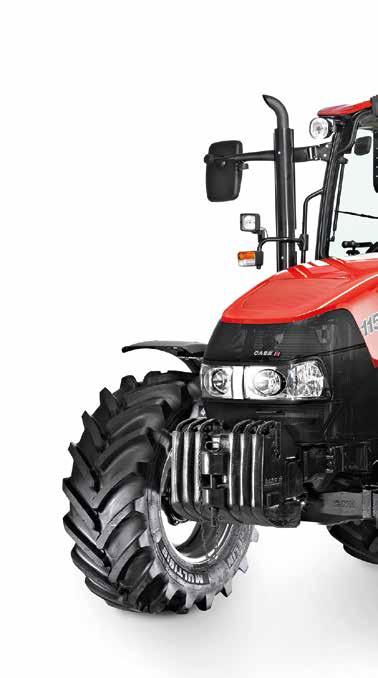

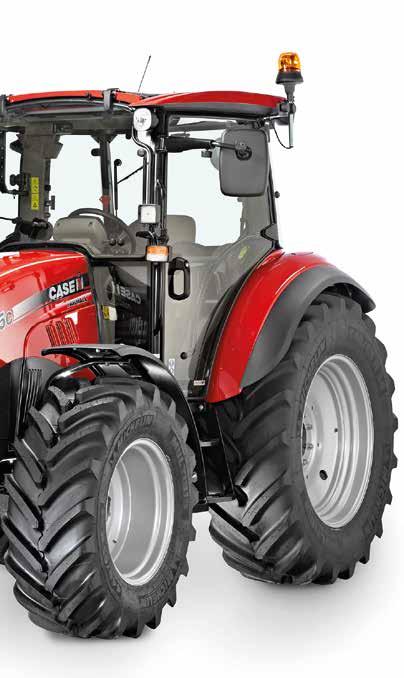

4 ŘADA TRAKTORŮ FARMALL C KOMPAKTNÍ A VŠESTRANNÝ VÝHODY Nízká výška kabiny pod 2,5 m s pneu 16.9R30 Vynikající poměr výkonu k hmotnosti Pojezdová rychlost od 200 m/hod. až 40 km/hod. S pohonem zadních nebo všech čtyř kol SNADNÉ OVLÁDÁNÍ, KOMFORT A VŠESTRANNÉ VYUŽÍTÍ, ZAŽIJETE KAŽDÝ DEN JEN S TRAKTORY FARMALL C Díky široké škále volitelné výbavy je možné používat traktor Farmall C pro všechny druhy práce v oblasti zemědělské výroby, průmyslové výroby či údržby měst a parků. Varianty různých rozměrů a typů pneumatik, hydraulických přípojek, předního tříbodového závěsu a čelního nakladače umožňují traktoru Farmall C opravdu široké pole působnosti ve spektru požadovaných operací. PROSTORNÁ A KOMFORTNÍ KABINA Široce otevíratelné dveře umožňují komfortní vstup do kabiny z obou stran i pro vysokého řidiče. Ergonomický design a sedačka řidiče, která je plně nastavitelná a sklopná. Dále sedačka spolujezdce, rovná podlaha, nízká úroveň hlučnosti a možnost volby klimatizace, dodávají traktoru plnohodnotné vybavení užijte si jízdu s traktorem Farmall C. INTUITIVNÍ A EFEKTIVNÍ OVLÁDÁNÍ Logicky a ergonomicky umístěné ovládací prvky včetně přístrojové desky, umožňují provádět pracovní operace instinktivně a dále tak, aby ovládání traktoru Farmall C vyhovovalo všem typům řidičů. Všechny často používané ovládací prvky, jako řadicí páka, ruční plyn nebo volitelný integrovaný joystick čelního nakladače, jsou umístěny na ovládacím panelu po pravé ruce. Přístrojová deska je nastavitelná se sloupkem volantu. Kombinuje uspořádání analogových ukazatelů a digitálních displejů s perfektní přehledností. KABINA SURROUND VISION SE STŘEŠNÍM OKNEM Traktor Farmall C je zkonstruován, aby poskytoval ideální a ničím nerušený výhled na pracovní nářadí. Kabina se střešním oknem nabízí excelentní výhled při práci s čelním nakladačem. Plně nastavitelná pracovní světla, která jsou z důvodu ochrany, integrovaná přímo do střechy, Vám poskytují osvětlení, abyste se při práci v noci, cítili jako během dne. Na přání může být traktor Farmall C vybaven sklopným ochranným rámem ROPS namísto kabiny. 04 ŘADA TRAKTORŮ FARMALL C

5 EFEKTIVNÍ VÝKON PRO NEJLEPŠÍ VÝSLEDEK Prověřené motory s turbodmychadlem a vysokotlakým vstřikováním paliva Common Rail, poskytují větší výkon při snížené spotřebě paliva. Všechny modely splňují emisní normu Stage IIIB s technologií odbourávání škodlivin ve výfukovém potrubí, prostřednictvím vstřikování močoviny. Elektronické řízení motoru umožňuje rychlou akceleraci, větší krouticí moment s konstantním maximálním výkonem. TA SPRÁVNÁ PŘEVODOVKA PRO SPLNĚNÍ VAŠICH OČEKÁVÁNÍ Můžete si vybrat mezi jednoduchou převodovkou s manuálním ovládáním nebo pohodlným hydraulickým ovládání. Mechanická převodovka je nabízena v provedení 12 převodů vpřed a 12 převodů vzad s maximální pojezdovou rychlostí 40 km/hod. a je také k dispozici s reverzací Powershuttle. Čtyři modely této řady traktorů mají k dispozici dvoustupňový powershift s řazením pod zatížením, který umožňuje 24 převodů vpřed a 24 převodů vzad, plus tlačítko ovládání spojky na páce a reverzaci Powershuttle. Plazivé převody jsou k dispozici u všech modelů převodovek. VÝKONNÝ HYDRAULICKÝ SYSTÉM Se zvedací silou zadního tříbodového závěsu až kg a nezávislým okruhem pro řízení a pro vnější hydraulické okruhy, mají traktory Farmall C možnost zvládnout široké portfolio operací. S variantou až tří zadních vnějších okruhů hydrauliky a dvou středových vnějších okruhů hydrauliky je hydraulická tok směřován dle potřeby tak, aby byla zajištěna operativnost a optimální provozuschopnost pracovního stroje a zařízení. Traktor Farmall C je ideálním traktorem pro práci s čelním nakladačem. OTÁČKY VÝVODOVÉHO HŘÍDELE PTO Volba otáček vývodového hřídele PTO je následující: 540 nebo 540E/1 000, včetně pojezdové závislosti PTO a nové výkonové křivky, která je přesně nastavena pro pracovní operace s vývodovou hřídelí PTO. Traktor Farmall C Vám umožní zvládnout veškeré operace během celého roku. Jmenovité otáčky PTO byly přizpůsobeny na nižší otáčky motoru s docílením větší efektivity. VOLBA PNEUMATIK DLE POŽADOVANÉ OPERACE Farmall C může být ve specifikaci s širokými pneumatikami pro údržbu greenu na golfových hřištích, nebo ve specifikaci s jemným vzorkem pro údržbu sportovních hřišť, a dále ve známé specifikaci s šípovou pneumatikou, která je vhodná k provádění klasických zemědělských operací včetně dopravy. S širokou nabídkou pneumatik, pohonem všech kol a 100% uzávěrkou diferenciálu na přední i zadní nápravě, je zajištěna jedinečná trakce s maximální produktivitou. ŘADA TRAKTORŮ FARMALL C 05

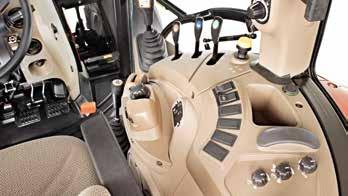

6 VÝHODY Efektivní design kabiny poskytuje jedinečný výhled všemi směry Ergonomické uspořádání ovládacích prvků a přístrojové desky Snadný vstup do kabiny z obou stran Komfortní sedačka s možností vzduchového odpružení 06 KABINA A OVLÁDACÍ PRVKY

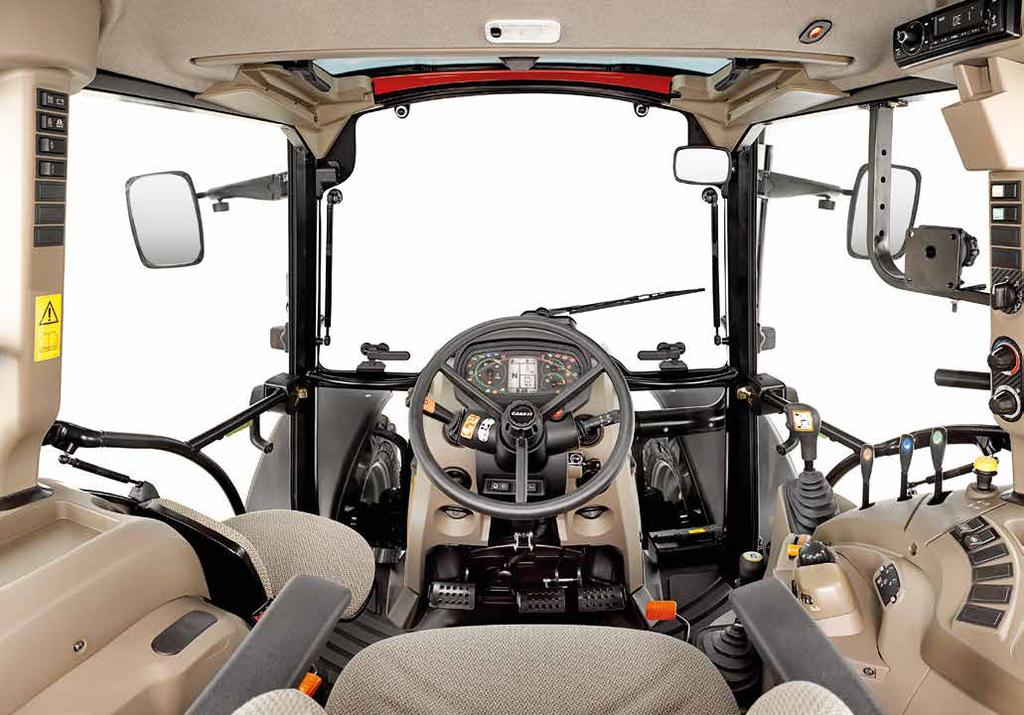

7 KABINA A OVLÁDACÍ PRVKY VÍTEJTE VE VAŠÍ KOMFORTNÍ KABINĚ Kabiny traktorů modelové řady Farmall C prošly zásadní změnou, které zvyšují komfort z jízdy a ovládání při vykonávání pracovních operací. Všechny ovládací prvky jsou logicky umístěné, s cílem zvýšení přesnosti při ovládání traktoru a závěsného stroje s docílením maximální produktivity. Kabina traktoru Farmall C představuje komfort pro obsluhu, s potěšením si užijete řízení traktoru po celý dlouhý pracovní den. Velké prosklené dveře s velmi dobrým přístupem jsou samozřejmostí. Pohodlné posezení s prostorem pro spolujezdce, výhled všemi směry a tichá kabina. Komfortní kabina surround vison se střešním oknem Vám umožní udělat více práce za den; rovná podlaha a široké dveře se snadným nastoupením a vystoupením z obou stran traktoru, Vám zjednoduší veškeré operace, které provádíte v okolí Vaší farmy. Dále se i obsluha po dlouhém pracovním dni nebude cítit unavená. KOMFORTNÍ ZÓNA Obsluha traktoru si prostornou kabinu velmi rychle osvojí. Komfortní kabina poskytuje obsluze traktoru perfektní pracovní prostředí po celý den. Loketní opěrka je standardně vybavena, sedačka je snadno nastavitelná přesně dle požadavků řidiče a odpružení elegantně pohlcuje rázy při jízdě po nerovném terénu nebo při přepravě po silnici. PERFEKTNÍ PRACOVNÍ PROSTŘEDÍ Všechny ovládací prvky jsou logicky umístěné a ovládají se pouhým pohybem ruky, s cílem zvýšení přesnosti ovládání traktoru a závěsného stroje při dosažení maximální produktivity. Je snadné zůstat soustředěný po celý dlouhý pracovní den, když máte všechny nejvíce využívané prvky seskupeny na jednom místě (pravý panel) a na dosah ruky: řadicí páka, ruční plyn, páky vnějších hydraulických okruhů a volitelný integrovaný joystick čelního nakladače. Přístrojová deska je nastavitelná se sloupkem volantu a kombinuje uspořádání analogových ukazatelů a digitálních displejů s optimální přehledností všech potřebných informací k provádění důležitých operací. IDEÁLNÍ PODMÍNKY Zdokonalený tok proudícího vzduchu pro vytápění a klimatizaci, Vám zajistí ty nejideálnější podmínky pro práci v kabině traktoru, abyste se cítili komfortně za jakýchkoliv podmínek. KOMFORTNÍ SEZENÍ S traktorem Farmall C se nebudete na konci pracovního dne cítit unaveni. Komfortní sedačka řidiče je jednoduše nastavitelná a její odpružení zcela utlumí vibrace způsobené jízdou po nerovném terénu nebo v dopravě. Na přání může být kabina vybavena pohodlnou sklopnou sedačkou spolujezdce. OSVĚTLENÍ S Farmallem C se noci bát nemusíte. Až šestice pracovních světel na kabině traktoru zajistí velmi dobrou viditelnost. Práci lze vykonávat bez sebemenších problémů 24 hodin denně. Na přání lze na kabinu traktoru umístit i maják. KABINA A OVLÁDACÍ PRVKY 07

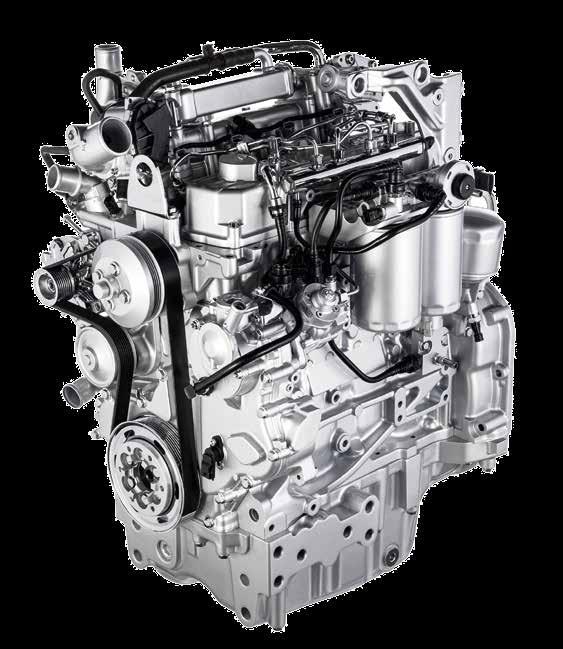

8 EFEKTIVNÍ ŘÍZENÍ MOTORU CASE IH - EFEKTIVNÍ VÝKON ZAČÍNÁ S POUŽITÍM NEJLEPŠÍCH TECHNOLOGIÍ FARMALL C ŘÍDÍ VAŠE PRACOVNÍ OPERACE Traktory Farmall C jsou osazeny čtyřválcovým motorem o objemu 3,4 l s vysokotlakým vstřikováním paliva Common Rail, turbodmychadlem a chladičem stlačeného vzduchu. Tato kombinace Vám zajistí maximální výkon s nízkou spotřebou paliva při otáčkách ot/min. (55 C - 75 C) a ot/min. (85 C C). Skvělé parametry krouticího momentu Vám zajistí potřebný komfort, pružnost nebo tažnou sílu na poli. VYŠŠÍ VÝKON, NIŽŠÍ NÁKLADY Chce-li některý z farmářů jezdit celý den na maximální otáčky motoru, nyní může bez váhání. To vše díky dokonalým parametrům nových motorů CASE IH. Vývojový tým věnoval maximální úsilí tomu, aby perfektně sladil charakteristiku krouticího momentu na čtyřválcových motorech, která odpovídá reálným provozním podmínkám. Výsledkem je impozantní, maximální krouticí moment 457 Nm, při snížené spotřebě paliva v otáčkách za minutu. Efektivní výkon Case IH je skutečně nekompromisní. VÝHODY Maximální výkon při nízkých otáčkách motoru: - nízká spotřeba paliva - snížené vibrace - jednoduché ovládání Nízké volnoběžné otáčky 700 ot/min: = nízká spotřeba paliva Servisní interval 600 Mth 08 MOTOR

9 FARMALL 75 C Krouticí moment [Nm] Výkon [kw] Krouticí moment [Nm] Výkon [kw] FARMALL 115 C rpm rpm PLNÝ VÝKON PŘI OT/MIN. Nízké otáčky motoru = nízká spotřeba paliva: koncept efektivního výkonu přináší našim zákazníkům maximální výkon při minimální spotřebě paliva v otáčkách ot/min. (Farmall 55 C - 75 C) a ot/min. (Farmall 85 C C). MAXIMÁLNÍ KROUTICÍ MOMENT PŘI OT/MIN. Nové motory FPT dosahují maximálního krouticího momentu při otáčkách za minutu. I za nízkých otáček můžete dosáhnout výborné ekonomiky provozu. To vše díky dokonalým parametrům nových motorů CASE IH. MOTOR 09

10 PŘEVODOVKA A PTO PŘINÁŠÍ POTŘEBNÝ VÝKON PRO VAŠI PRÁCI Převodovky a vývodové hřídele traktorů Farmall C byly navrženy s důrazem na spolehlivost a úspornost provozu. Ve spojení ze zesílenými nápravami je možno přenášet vyšší výkony a použít velké pneumatiky, pro dosažení maximální úrovně produktivity. Vývodový hřídel PTO je snadno ovladatelný pomocí elektrohydraulického zapínání a jeho otáčky jsou nastaveny na nejvyšší výkon motoru při ot/min., aby byla zajištěna maximální výkonnost. PŘEVODOVKA PŘESNĚ PODLE VAŠICH PŘEDSTAV Traktory Farmall C nabízí široký výběr převodovek, tím pádem si můžete vybrat tu pravou, která přesně vyhovuje Vašim požadavkům. Nejlepší specifikací je převodovka 24 x 24 s dvoustupňovým Powershiftem s reverzací Powershuttle a tlačítkem pro ovládání spojky na páce Powerclutch (k dispozici pro Farmall 85 C až 115 C). Dále si můžete zvolit převodovku 40 x 40 s dvoustupňovým Powershiftem a plazivými převody. Pokud hledáte jednoduché řešení, tak si můžete zvolit převodovku Synchroshuttle 12 x 12, která je k dispozici s mechanickou reverzací nebo reverzací Powershuttle. VÝKON VÝVODOVÉHO HŘÍDELE PRO KAŽDOU OPERACI Traktor Farmall C je k dispozici s variantami vývodového hřídele PTO: 540, 540/540E, 540/1 000* s pojezdovou závislostí. Všechny modely s kabinou umožňují ovládat vývodový hřídel PTO pomocí elektrohydraulického zapínání, zatímco traktory s ochranným rámem používají systém mechanického zapínání. MAXIMMÁLNÍ VÝKON, MINIMÁLNÍ SPOTŘEBA PALIVA Otáčky vývodového hřídele PTO 540 nebo 1 000* jsou nastaveny na otáčky motoru, které odpovídají jeho maximálnímu výkonu, zatímco varianta 540E je nastavena na otáčky motoru, které odpovídají maximálnímu krouticímu momentu, kdy je dosahováno excelentní účinnosti hoření paliv. FARMALL C UNIVERZÁLNÍ STROJ URČENÝ PRO VŠECHNY PRÁCE NA FARMĚ Integrovaný přední tříbodový závěs a přední vývodový hřídel PTO 1000 jsou vyrobeny tak, aby byly plně kompatibilní s čelním nakladačem. Ovládání je mechanické a zvedací síla tříbodového závěsu je úctyhodných kg. VÝHODY Převodovka 12x12 s pojezdovou rychlostí 30 nebo 40 km/hod. se synchro nebo hydraulickou reverzací k dispozici u všech modelů Farmall C Převodovka 24x24 s dvoustupňovým Powershiftem a reverzací Powershuttle pro Farmall 85 C až 115 C Plazivé převody až 40 x 40 převodů s dvoustupňovým Powershiftem Otáčky PTO jsou nastaveny, tak aby odpovídali maximálnímu krouticímu momentu motoru, kdy je dosahováno nízké spotřeby paliva less noise, fewer vibrations *PTO se používá pouze s modely Farmall 85 C, 95 C, 105 C a 115 C 10 PŘEVODOVKA A VÝVODOVÝ HŘÍDEL PTO

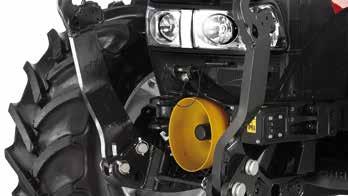

11 PTO 540 ve standardu. Volitelné otáčky 540/540E, 540/1 000* 90/122.5 Farmall 115 C 540E 1,000 Výkon (kw/k) 80/109 70/95 60/82 50/68 40/54,5 30/41 20/ Krouticí moment (Nm) Cílí vaše požadavky na výkon nebo využití paliva. S efektivním výkonem PTO zajistíte vhodné otáčky pro každou pracovní operaci. Integrovaný přední tříbodový závěs se zvedací silou až kg (Farmall 85 C C). PŘEVODOVKA A VÝVODOVÝ HŘÍDEL PTO 11

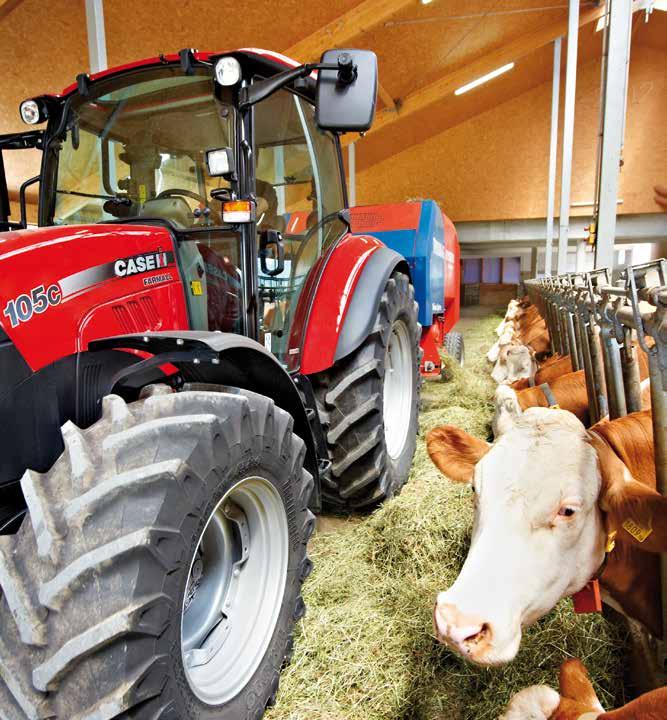

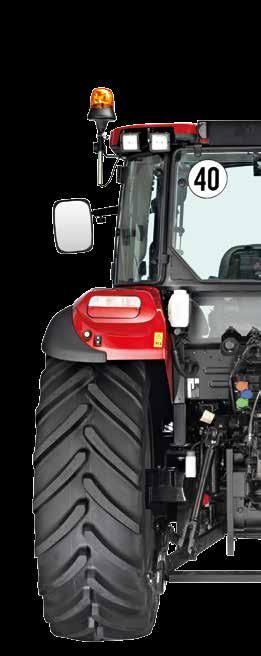

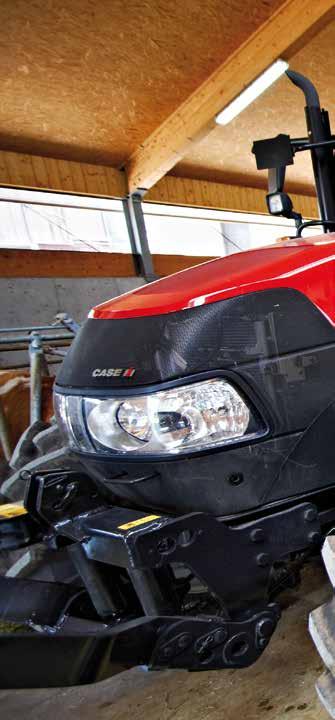

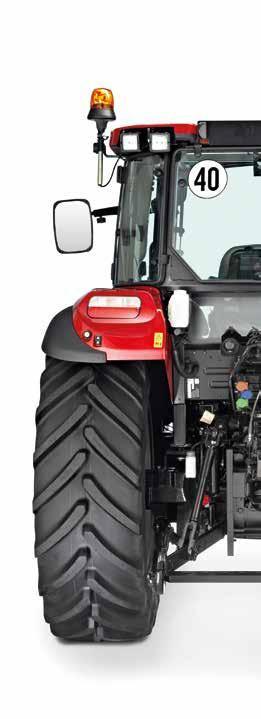

12 HYDRAULICKÝ SYSTÉM SPOLEHLIVÝ A ROBUSTNÍ TŘÍBODOVÝ ZÁVĚS Hydraulický systém traktorů Farmall C je navržen, aby zcela vyhovoval různorodým operacím, se kterými se setkáte při práci v rostlinné či živočišné výrobě, při pěstování zeleniny nebo při údržbě měst. Jestli bude traktor nasazen jako hlavní stroj na farmě s čelním nakladačem, přední a zadní žací kombinací, tak má traktor Farmall C dostatečný výkon a možnost použití několika hydraulických vnějších okruhů pro zvedání/spouštění či jiné operace. OVLÁDÁNÍ ZADNÍHO TŘÍBODOVÉHO ZÁVĚSU Traktory Farmall 55 C, 65 C a 75 C mají mechanický zadní tříbodový závěs s maximální silou kg. Traktor Farmall 85 C C mohou být ve specifikaci se stejným typem zadního tříbodového závěsu nebo mohou být vybaveny elektronickým zadním tříbodovým závěsem, který zajistí přesné ovládání. Zvedací síla u traktor Farmall 85 C C dosahuje vysoké kapacity až kg. VÝKON JE TAM, KDE JE POTŘEBA Dvouokruhový hydraulický systém zajistí adekvátní průtok oleje všude tak kde je potřeba. Na traktorech Farmall 85 C C je k dispozici čerpadlo s průtokem 36 l/min, které je určeno pro řízení a druhé čerpadlo s průtokem 64l/min, které je k dispozici pro zadní a přední tříbodový závěs, vnější hydraulické okruhy a čelní nakladač. Traktor může být vybaven až třemi zadními vnějšími hydraulickými okruhy s jedním děličem průtoku, který umožní napájet čtvrtý vnější hydraulický okruh. Navíc mohou být použity dva středové vnější hydraulické okruhy, které jsou ovládané ergonomicky umístěným joystickem. STANDARD FRONT HITCH A conventional front hitch set-up adjusts the height of the front implement relative to the position of the front wheels. When the tractor reaches a bump in the ground, the front wheels reach it after the front implement. Consequently, the implement s pressure on the ground increases while that of the wheels decreases. The result is damaged sward and the contamination of the grass with soil. EFH ELECTRONIC FRONT HITCH The load sensor of the EFH automatically detects changes in ground pressure due to bumps in the terrain and lifts or lowers the front imple-ment automatically to maintain the pressure constant. The results are better grass quality, less damage to the soil, easier steering and more driving comfort for the farmer. 100% of the implement weight 12 HYDRAULICKÝ SYSTÉM

13 VÝHODY Mechanické ovládání tříbodového závěsu (MHC) s ovládáním Lift o Matic Elektronické ovládání tříbodového závěsu (EHR) umožňuje přesné nastavení a ovládání pracovního stroje Pro hydraulické okruhy je k dispozici až 64l/min průtoku oleje Plně integrovaný přední tříbodový závěs a přední vývodový hřídel PTO - všestrannost HYDRAULICKÝ SYSTÉM 13

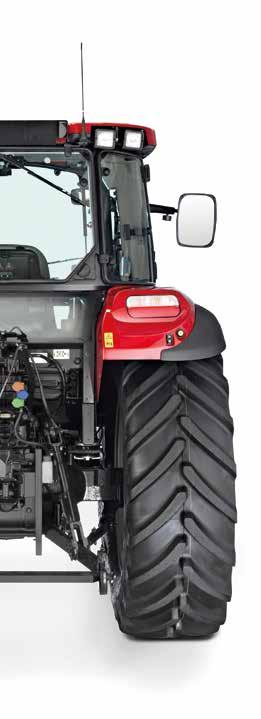

14 HYDRAULICS RELIABLE HEAVY LIFTER The Farmall 55 C, 65 C and 75 C feature a MHC mechanical hitch control with a maximum lift capacity of 2,500 kg. Farmall 85 C, 95 C, 105 C and 115 C tractors come either with mechanical or electronic hitch control, both with lower-link sensors. With their standard additional ram (Farmall 85 C, 95 C, 105 C and 115 C only), they offer a maximum lift capacity of 3,700 kg. PUT POWER WHERE YOU NEED IT The Farmall C tractors are available with the standard hydraulic pump delivering 48 litre/min flow or, if you need even more hydraulic power, an optional 64 litre/min pump (85 C, 95 C, 105 C, 115 C only). The tractors can be specified with up to three rear mounted remote valves and one diverter, adding up to a total of 8 couplers, and two mid-mounted hydraulic remote valves, which are ideal for loader work. With all these options and the ergonomically positioned, highly responsive joystick, you can operate all sorts of equipment with ease on your Farmall C tractor. EXTERNAL HITCH CONTROL OPTIONS External hitch power lift and PTO controls are standard on the models with 24 x 24 transmission and available as an option on all other models. Up to three mechanical rear remote valves are available for the Farmall C range. External controls for fast and easy implement attachement on EHC tractors. ADVANTAGES MHC mechanical hitch control standard on Farmall 55 C, 65 C and 75 C EHC electronical hitch control standard on Farmall 85 C, 95 C, 105 C and 115 C Up to 3 mechanical remote valves at the rear 2 Mid-mount valves for control of extra application (loader, front mounted implement). 14 HYDRAULICS

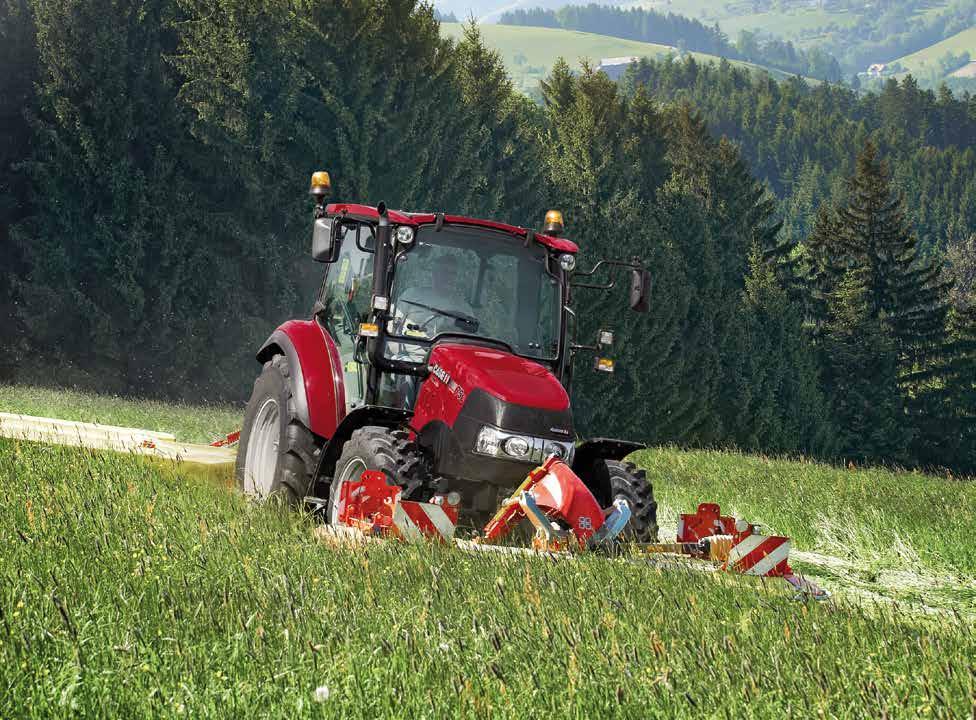

15 POJEZDOVÉ ÚSTROJÍ VŠESTRANNÝ A BEZPEČNÝ NA KAŽDÉM TERÉNU Nejlepší motory nemusí být pro Vaše podnikání ještě to nejlepší, pokud nedokážete přenést jejich výkon na kola, kde ho potřebujete na zem. To je důvod, proč se Case IH vedle špičkových motorů zaměřuje i na převodovky, řízení, brzdy a kola s pneumatikami, abychom dokázali maximálně využít potenciál výkonu motoru. Vysoký poměr výkonu a hmotnosti, robustní brzdy a design pohonu předních kol staví traktor Farmall C do pozice, aby zvládl všechny výzvy, které ho při vykonávání operací na farmě potkají, a to bez žádných kompromisů. Nízko položené těžiště napomáhá stabilitě a dokonale bezpečné jízdě při práci na svažitých pozemcích. MAXIMÁLNÍ TRAKCE Traktor Farmall C je vybaven pohonem předních kol a uzávěrkou diferenciálu, která je buď samosvorná nebo elektro-hydraulicky ovládaná (modely Farmall 85 C až 115 C). Elektrohydraulické ovládání pohonu předních kol (4WD) je bezkonkurenční při práci na svazích nebo v obtížných podmínkách, kdy není zajištěna dostatečná trakce. Přední a zadní uzávěrka diferenciálu Vám zajistí elegantní průjezd takovým terénem, a to bez ztrátových časů. PNEUMATIKY PRO VŠECHNY OPERACE Existuje široká škála záběrových pneumatik pro zemědělské použití, od úzkých pro řádkové kultury po široké s větší styčnou plochou a nízkým měrným tlakem na půdu pro údržbu parků. Pro správu a údržbu měst mohou být použity pneumatiky s jemným vzorkem, který má delší životnost a poskytuje lepší jízdní vlastnosti, zvlášť když je traktor využíván pouze na silnici. Pro uživatele, kteří si potrpí na preciznosti při práci na sportovních hřištích, jsou k dispozici speciální pneumatiky m Efektivní práce na poli s maximálním záběrem. Při práci na sportovních hřištích lze použít speciální pneumatiky. Komunální pneumatiky jsou ideální pro silniční použití. POJEZDOVÉ ÚSTROJÍ 15

16 AFS SUPPORT CENTER VÝHODY EZ-Guide 250 je základní navigace každého farmáře EZ-PILOT a monitor FM 750 univerzální automatické řízení Technologie kompenzace terénu T3 16 SYSTÉMY PRECIZNÍHO ZEMĚDĚLSTVÍ AFS

17 VŽDY SPRÁVNÝM SMĚREM PRECIZNÍ, EFEKTIVNÍ A PRODUKTIVNÍ! Precizní zemědělství je oblastí, v níž je firma Case IH dlouhodobě aktivní a udržuje si tak přední postavení na trhu. Přínosy navigací jsou zřejmé a to zejména ve snížení spotřeby hnojiv, osiv, agrochemikálií, pohonných hmot, opotřebení pracovních orgánů, úspoře času a dalších vstupních nákladů, protože zabraňují překrytí mezi jednotlivými záběry. A v neposlední řadě je rovněž důležitý faktor ve vztahu k půdě, kdy eliminujeme zhutnění půdy díky jízdě ve stejných kolejových řádcích a zachováváme tím zdravou půdní strukturu. VŽDY VÍTE, CO PRÁVĚ DĚLÁTE Nejjednodušším navigačním systémem zůstává osvědčený EZ-Guide 250, vhodný pro aplikace, kde je vyžadována přesnost na úrovni signálu Egnos (15-20 cm). Tento systém Case IH má velmi intuitivní uživatelské rozhraní a začít pracovat s ním můžete v podstatě, jak si ho zakoupíte. AUTOMATICKÉ ŘÍZENÍ Další a vyšší úroveň v navigacích představuje systém automatického řízení určený pro zemědělská vozidla. Do této kategorie patří systém FM EZ-Pilot. Asistované řízení poskytuje všeobecně více přesnosti, než lze dosáhnout při použití manuální navigace. Jedná se o systémy otáčející volantem pomocí kompaktního motoru. Díky použití těchto technologií může řidič přenechat řízení samotnému navigačnímu systému, může se uvolnit a věnovat dalším úkonům v kabině včetně ovládání připojeného nářadí. Tyto sady jsou velice univerzální a přenosné. Nabízí možnost instalace na většinu zemědělských strojů a použití pro kompletní obdělávání obilovin od přípravy půdy, přes setí až po aplikaci postřiků. EZ-PILOT je ideální řešení pro dosažení vysoké přesnosti při práci na Vašich pozemcích za přijatelnou cenu. TÝM PODPORY AFS SDÍLENÍ ZNALOSTÍ A ZKUŠENOSTÍ Mnoho věcí se v životě farmáře neodehraje mezi 9 až 17 hodinou, kdy je zcela běžně k dispozici pracovník technického servisu. Mimo tuto dobu se stává zvykem, že Case IH poskytuje technickou podporu požádejte o pomoc, kdy ji opravdu potřebujete. Dovoláte se do týmu technické podpory, kde se Vám dostane vždy správné odpovědi na Váš dotaz. EZ-Pilot FM-750 TM AG25 GNSS Anténa FM-250 TM SYSTÉMY PRECIZNÍHO ZEMĚDĚLSTVÍ AFS 17

18 KOMPLEXNÍ PÉČE Neztrácejte čas zbytečným prostoji. Když Vás čeká dlouhý pracovní den, tak rozhodně není na místě prostoj traktoru díky servisu. Provoz traktorů Farmall C je snazší, díky jednoduché a rychlé denní kontrole. Například systém chlazení se nechá snadno a rychle vyčistit nebo vzduchový filtr je umístěný v prostoru, kde umožňuje rychlou kontrolu. Proveďte rychlou kontrolu množství oleje v motoru bez otevírání kapoty, přímo ze země a pusťte se do práce! S nákupem nového stroje Case IH si můžete být jisti, že jste nekoupili pouze nejlepší produkt, ale navíc je Vám k dispozici zázemí Vašeho dealera, abyste měli zajištěnou komplexní péči. Jedná se o dodávky náhradních dílů, proškolený tým servisních mechaniků, pomoc se zajištěním financování a případně dalších doplňkové služby, které pro Vás Case IH zajistí. ALL THE PARTS AND SERVICE TO KEEP YOUR EQUIPMENT RUNNING Find the full line of Case IH parts and components at your local dealer, plus full-service maintenance programmes and industry leading warranties. It is expertise applied by skilled, factory-trained service professionals committed to providing you maximum uptime, season after season. AROUND THE CLOCK. AROUND THE COUNTRY Case IH Max Service is a customer support service that provides 24-hour, seven-day-a-week access to the people, products and parts support needed to keep your operation running during the times most critical to your profitability. Max Service backs up your dealer with every resource available to Case IH, to help maximise uptime and productivity of Case IH equipment and increase your return on investment through access to product experts and 24/7 emergency breakdown assistance. AN OPTIMAL FINANCING SOLUTION FOR EVERY INVESTMENT CNH Industrial Capital is the financing company for Case IH. Our employees are financial experts and have many years of experience in agriculture. We do not only know about Case IH products and the market, we also understand the individual requirements of your operations. Therefore we are always able to offer you a financial solution for your new investments that is tailored specifically to your operational requirements and respective machine usage in the form of loans, rent or leasing. Our most important goal is improving the profitability of your investments! Therefore you can combine every CNH Industrial Capital Financing with Capital accident and breakdown cover, as machine breakdown or repair insurance, in order to exclude risks to your investment and ensure greater planning reliability. NAVŠTIVTE NÁŠ FANSHOP NA 18 KOMPLEXNÍ PÉČE

19 MODEL FARMALL 55 C FARMALL 65 C FARMALL 75 C FARMALL 85 C FARMALL 95 C FARMALL 105 C FARMALL 115 C MOTOR CASE IH FPT CASE IH FPT CASE IH FPT CASE IH FPT CASE IH FPT CASE IH FPT CASE IH FPT Počet válců / Objem (cm3) 4 / / / / / / / Typ / Emisní norma Vznětový motor s vysokotlakým vstřikováním Common Rail, turbodmýchadlem a chladičem stlačeného vzduchu / Stage IIIB Vznětový motor s vysokotlakým vstřikováním Common Rail, turbodmýchadlem a chladičem stlačeného vzduchu / Stage IIIB Jmenovitý výkon ECE R1203) (kw/k) při otáčkách motoru (ot/min.) 43 / 2, / 2, / 2, / 2, / 2, / 2, / 2,300 Max. krouticí moment ECE R1203) (Nm) při otáčkách motoru (ot/min.) 1,500 1,500 1,500 1,500 1,500 1,500 1,500 Převýšení krouticího momentu dle OECD (%) Objem nádrže na palivo (l) PŘEVODOVKA 12 x 12 Synchronizovaná s mechanickou reverzací, s pojezdovou rychlostí 30 nebo 40 km/hod. 12 x 12 Synchronizovaná s reverzací Powershuttle, s pojezdovou rychlostí 30 nebo 40 km/hod x 24 s dvoustupňovým Powershiftem a reverzací Powershuttle, s pojezdovou rychlostí 40 km/hod. 20 x 20 Synchronizovaná s mech. reverzací a plazivými převody, s pojezdovou rychlostí 30 nebo 40 km/hod x 20 Synchronizovaná s reverzací Powershuttle a plazivými převody, s pojezdovou rychlostí 30 nebo 40 km/hod x 40 s dvoustupňovým Powershiftem, reverzací Powershuttle a plazivými převody, s pojezdovou rychlostí 40 km/hod. VÝVODOVÝ HŘÍDEL PTO Ovládání electro-hydraulic electro-hydraulic Standardní otáčky (volitelné) (ot/min.) 540 (540/540E) 540 (540/540E or 540/1,000 or 540E/1,000) 540/540 E (540/1,000 or 540E/1,000) Na přání pojezdová závislost PTO (ot/min.) 540/540E 540/540E or 540/1,000 or 540E/1,000 PŘEDNÍ TŘÍBODOVÝ ZÁVĚS A VÝVODOVÝ HŘÍDEL Otáčky předního PTO 1000 při 1,920 ot/min Maximální zvedací síla tříbodového závěsu (kg) ,670 1,670 1,670 1,670 POHON PŘEDNÍCH KOL A ŘÍZENÍ Typ electro-hydraulic electro-hydraulic Minimální poloměr zatáčení 1) (m) HYDRAULICKÝ SYSTÉM Max. celkový průtok čerpadel (Řízení/Zadní tříbodový závěs a 84 (36.5 / 47.5) 84 (36.5 / 47.5) 84 (36.5 / 47.5) 100 (36.5 / 63.5) 100 (36.5 / 63.5) 100 (36.5 / 63.5) 100 (36.5 / 63.5) MHC Mechanicky řízený zadní tříbodový závěs EHC Elektronicky řízený zadní tříbodový závěs Max. zvedací síla / OECD zvedací síla v celém rozsahu 610 mm za rameny (kg) 2,500 / 2,100 2,500 / 2,100 2,500 / 2,100 3,700 / 3,350 3,700 / 3,350 3,700 / 3,350 3,700 / 3,350 Max. počet zadních / středových hydraulických okruhů 3 mechan. / 2 mechan. 3 mechan. / 2 mechan. 3 mechan. / 2 mechan. 3 mechan. / 2 mechan. 3 mechan. / 2 mechan. 3 mechan. / 2 mechan. 3 mechan. / 2 mechan. HMOTNOSTI A ROZMĚRY 1) Pohotovostní hmotnost (kg) 2,880 2,880 2,880 3,600 3,600 3,600 3,600 Povolená celková hmotnost standard / ze (kg) 4,500 / - 4,500 / - 4,500 / - 5,300 / 6,000 5,300 / 6,000 5,300 / 6,000 5,300 / 6,000 A: Celková výška (mm) 2,495 2,495 2,495 2,594 2,594 2,594 2,594 * Je v souladu s legislativou a specifikací v dané zemi Standard Volitelně není k dispozici 1) Se standardními pneumatikami 2) Jiné pneumatiky na vyžádání 3) ECE R120 koresponduje s ISO a 97/68/EC 4) Power Management je k dispozici při práci s PTO a v dopravě Bezpečnost vždy na prvním místě! Před zahájením jakékoli práce se strojem si vždy prostudujte návod k obsluze. Před vlastním použitím stroje se vždy ujistěte, že funguje správně. Seznamte se se všemi bezpečnostními symboly a použijte veškeré dostupné bezpečnostní pokyny. Tento dokument byl vydán pro celosvětové použití. Standardní a volitelné vybavení a jeho dostupnost se může u individuálních modelů lišit v závislosti na zemi, ve které je zařízení používáno. Case IH si vyhrazuje právo na změny provedení nebo specifikací, a to kdykoli bez předchozího upozornění a bez povinnosti provádět tyto změny i na již dříve prodaných strojích. Specifikace, popisy a ilustrační materiály zde uvedené jsou přesné k datu vydání, ale mohou se bez předchozího upozornění změnit. Ilustrační zobrazení mohou znázorňovat nebo nemusí znázorňovat standardní vybavení. Case IH doporučuje maziva AKCELA. CNH UK Ltd., Cranes Farm Road, Basildon, Essex SS14 3AD 2014 CASE IH FARMALL C Series INB BR Bezplatná telefonní linka Vytištěno v Itálii - 12/14 - TP01 - Cod. 14C0001/INB D B A C TECHNICKÉ ÚDAJE 19
