PH-ET7-V. Termostat pro zónovou regulaci elektrického topení - V RÁMCI JEDNÉ MÍSTNOSTI -

Transkript

1 PH-ET7-V Termostat pro zónovou regulac elektrckého topení - V RÁMCI JEDNÉ MÍSTNOSTI - prvek systému PocketHome snímá teplotu v místnost a vysílá požadavek pro sepnutí topení vhodné pro přímotopy, el. podlahové topení, sálavé panely a nfrapanely vysílač k přjímačům PH-BP7-P, PH-SP1, PH-SP2 a PH-SP3

2 Obsah Pops...3 Montáž...4 Ovládání (přehled)...5 Nastavení času...6 Párování s centrální jednotkou (CJ)...7 Deaktvace ze systému s CJ...8 Párování s přjímač...9 Vymazání přjímačů Nastavení programu Pracovní režmy Režm dovolená Nastavení konstant Změna požadované teploty a programu, provozní hodny...19 Výměna baterí Chybová hlášení, tpy...22 Navgační karta

3 Pops PH-ET7-V je bezdrátový termostat (vysílač), který podle požadované teploty v místnost ovládá přjímací jednotky PH-BP7-P, PH-SP1, PH-SP2 nebo PH-SP3, které spínají přpojené topné zařízení. OZNAČENÍ PRVKŮ A JEJICH VLASTNOSTI PH-ET7-V bezdrátový regulátor elektrckého topení (vysílač) měří prostorovou teplotu v místnost a reguluje topení podle požadované teploty umožňuje nastavt 7 týdenních teplotních programů s 6-t změnam na den lze spínat až 9 přjímačů (PH-BP7-P, PH-SP1, PH-SP2, PH-SP3) moderní desgn a podsvícený dsplej FOTO PH-BP7-P bezdrátový přjímač s možností podlahového čdla přjímač s bezpotencálním kontaktem (vhodné např. pro podlahové topení) podle požadavků spíná topné zařízení a vysílá zpětné potvrzení jednoduchá montáž na nstalační krabce stavy přjímače jsou ndkovány LED dodam na předním panelu po krátkodobém výpadku napětí se automatcky aktvuje do systému (E-EPROM) PH-SP1 bezdrátový přjímač - pod vypínač přjímač se spínanou fází (vhodné např. pro přímotopy a panely) podle požadavků spíná topné zařízení a vysílá zpětné potvrzení jednoduchá montáž do nstalační krabce stavy přjímače jsou ndkovány LED dodam na předním panelu po krátkodobém výpadku napětí se automatcky aktvuje do systému ( E-EPROM) PH-SP2 bezdrátový přjímač - nástěnný přjímač s bezpotencálním kontaktem (vhodné např. pro přímotopy a panely) podle požadavků spíná topné zařízení a vysílá zpětné potvrzení jednoduchá montáž na nstalační krabce stavy přjímače jsou ndkovány LED dodam na předním panelu po krátkodobém výpadku napětí se automatcky aktvuje do systému (E-EPROM) PH-SP3 bezdrátový přjímač - do zásuvky přjímač se spínanou fází (vhodné např. pro přímotopy a panely) podle požadavků spíná topné zařízení a vysílá zpětné potvrzení jednoduchá montáž přímo do el. zásuvky přpojení zařízení jednoduchým zasunutím do zásuvky (vhodné pro topdla s výstupem na vdlc) stavy přjímače jsou ndkovány LED dodam na předním panelu po krátkodobém výpadku napětí se automatcky aktvuje do systému (E-EPROM) 3

4 AAA AAA Montáž A B Odklopte přední kryt vysílače. Vložte alkalcké batere 2 x 1.5 V AAA. C D 1 2 Přpevněte zadní kryt na stěnu. Volně stojící montáž: 1 Nasuňtě termostat na stojánek a zajstěte otočením (není součástí balení). 2!!! Naklapněte přední kryt na zadní. Vyvarujte se blízkost míst jako např.: okenní parapet, televze, PC nebo přístroje s teplým popř. studeným sáláním. Používejte vždy pouze batere 2 x 1.5 V, typ AAA! (nepoužívejte dobíjecí batere). Použté batere lkvdujte v souladu s předpsy pro nakládání s nebezpečným odpady! 4

5 1 12 Ovládání (přehled) Funkce ovládacích tlačítek , Aktuální den (výběr počtu dní pro naprogramování v režmu Prog) 2, Provozní režm OFF/PROG/AUTO/MANU/ =DOVOLENÁ 3, Aktuální teplota v místnost 4, Indkace komunkace v systému PocketHome 5, Indkace zapnutého topení 6, Indkace uzamčení tlačítek 7, Indkace režmu CLOC (nastavení aktuálního dne a času) 8, Indkace vysílání bezdrátového sgnálu 9, Indkace slabých baterí 10, Indkace podlahového čdla 11, Indkace nezámrzové teploty (3 C) 12, Zobrazení požadované teploty a aktuálního času/ výps provozních režmů (tento řádek je podrobně vysvětlen u každého režmu) 1. stsk První stsk na kterékolv tlačítko aktvuje podsvícení dspleje. MENU 2. stsk krátký stsk na tl. MENU = ENTER (potvrzení) dlouhý stsk na tl. MENU (cca 2 s) = krok zpět ZÁMEK KLÁVES stsknutí tl. MENU + tl. Zrušení funkce zámku proveďte současným stsknutím tl. MENU a tl. 5

6 Nastavení času A Zákl. zobrazení B Objeví se AUTO popř. MANU C 2x MENU Pomocí tl. najděte CLOC. Potvrďte pomocí 1x MENU. D E F Stejným způsobem nastavte postupně mnuty, sekundy tak jako den, měsíc a rok. Každé nastavení potvrďte tlačítkem MENU. Blká údaj o hodnách. Tlačítky / nastavte aktuální hodnu. Nastavení potvrďte pomocí 1x MENU. G Pro návrat do základního zobrazení stskněte dlouze 2x MENU. 6

7 Párování s centrální jednotkou Pro aktvac do systému PocketHome je možné použít software PH-PC-SW nebo aplkac PocketHome pro chytré telefony (zdarma ke stažení na ObchodPlay)! Objeví se AUTO A Zákl. zobrazení B popř. MANU C D 2x MENU Pomocí tl. najděte UAd. Stskněte 1x MENU. Na dsplej se objeví PH 00 E Na PH-CJ37 stskněte tl. TEST v režmu ACTIV pro daný prvek ET7 (vz návod na PH-CJ37 nebo SW). Po správném naučení se na PH-ET7-V objeví náps test a symbol pro komunkac s CJ 7

8 Deaktvace ze systému s CJ Objeví se AUTO A Zákl. zobrazení B popř. MANU C D 2x MENU Pomocí tl. najděte COnSt. E Stskněte 7x MENU. Na dsplej zmzí symbol komunkace Tímto ET7 č.1 začne pracovat nezávsle na centrální jednotce. Na dsplej se objeví Adr 1 Pomocí tl. vyberte Adr Nezapomeňte deaktvovat PH-ET7-V na centrální jednotce, jnak CJ bude hlást Err! 8

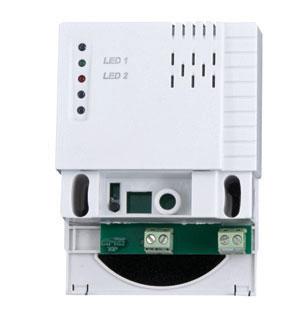

9 Párování s přjímač A Zákl. zobrazení B Objeví se AUTO popř. MANU C D 2x MENU Pomocí tl. najděte COnSt. Stskněte 3x MENU. Na dsplej se objeví test 1- E Na PŘIJÍMAČI* stskněte krátce na cca 1s FUNKČNÍ TLAČÍTKO. Přjímač PH-SP1 Přjímač PH-SP2 Po stsknutí FUNKČNÍHO TLAČÍTKA začnou obě dody střídavě blkat. LED1 LED2 Přjímač PH-SP3 *Přjímač musí být zapojený dle schématu - vz návod k příslušnému přjímač a musí být pod napětím. 9

10 F G LED1 Přjímač LED2 Stskněte tlačítko, tím dojde k vyslání sgnálu k přjímač. Na přjímač se několkrát současně rozsvítí obě dody a dojde k několkanásobnému zapnutí a vypnutí výstupního relé. Na dsplej vysílače se střídavě objeví test On / test Off. Počkejte cca 10s na ukončení synchronzace. TÍMTO JE 1. PŘIJÍMAČ SPÁROVÁN. H Přejete s aktvovat 2. přjímač s tímto vysílačem? NE Stskněte 2x dlouze tlačítko MENU pro návrat do základního zobrazení. ANO Stskněte 1x tlačítko a na dslej se objeví test 2-. Na druhém přjímač stskněte krátce FUNKČNÍ tlačítko na cca 1s, tím dojde k rozblkání obou dod.! 10 LED1 LED2 Stskněte tlačítko, tím dojde k vyslání sgnálu k druhému přjímač. Pro návrat do základního zobrazení stskněte dlouze 2x MENU. Pokud se objeví na dsplej náps ErPr (komunkační chyba), neproběhl proces učení správně a celý postup učení je nutné zopakovat.

11 Vymazání přjímačů Př použtí více přjímačů nelze vymazat jednotlvé přjímače. Lze vymazat pouze všechny přjímače najednou. Objeví se AUTO A Zákl. zobrazení B popř. MANU C 2x MENU Pomocí tl. najděte COnSt. Stskněte 3x MENU. D Objeví se test 1A E Objeví se test nul Na dsplej se objeví test 1-. Tímto jsou přjímače z termostatu vymazány. Stskněte 9x. Stskněte tlačítko. 11

12 Nastavení programu Objeví se AUTO A Zákl. zobrazení B popř. MANU C D 2x MENU Pomocí tl. najděte PROG. E Stskněte 1x MENU. 1= pondělí 2= úterý... 6 = sobota 7= neděle = Po-Pá 67 = So-Ne = celý týden Na dsplej blká P1 (= první týdenní program*) Stskněte 1x tlačítko MENU. Na pravé straně blká 1 (=Pondělí). Pomocí tlačítek / zvolte den (dny) k programování. Po výběru stskněte 1x tlačítko MENU. F Požadovaná teplota U1 U2 G Nastavte čas pro tuto teplotu pomocí tlačítek /. Na dsplej se objeví U1 (1. teplotní změna). Nastavte teplotu tlačítky / a potvrďte tlačítkem MENU. Čas Potvrďte tlačítkem MENU. 12 * Lze nastavt až 7 týdenních programů.

13 H Na dsplej se objeví U2 (2. teplotní změna). U1 Požadovaná teplota U2 I Nastavte čas pro tuto teplotu pomocí tlačítek / Nastavte teplotu pomocí tlačítek / a potvrďte tlačítkem MENU. Čas Potvrďte tlačítkem MENU. Na dsplej se nyní objeví U3 pro nastavení třetí teplotní změny. Použjte stejnou metodu jako př nastavení předchozích teplotních úseků. Tímto způsobem lze nastavt až šest teplotních změn na den. Pro výběr dalších dní stskněte 1x dlouze tlačítko MENU nebo pro návrat do základního zobrazení stskněte 3x dlouze tlačítko MENU. Aby termostat pracoval dle nastaveného programu, musí být aktvován pracovní režm AUTO. Nastavení pracovních režmů termostatu naleznete na straně

14 AUTO Pracovní režmy MANU OFF V režmu AUTO pracuje termostat dle nastaveného týdenního programu. ZMĚNA PRACOVNÍHO REŽIMU A Zákl. zobrazení B V režmu MANU pracuje termostat dle jedné nastavené teploty, dokud není ručně změněna. Termostat je vypnutý Pracovní režm OFF doporučujeme používat v období mmo tepnou sezónu Nezámrzová ochrana (3 C) je stále aktvní. 2x MENU Tlačítky / lze vybrat požadovaný režm AUTO nebo MANU nebo OFF. Příslušný výběr režmu potvrďte tlačítkem MENU. 14

15 Režm dovolená Termostat udržuje nastavenou teplotu do nastaveného času a datumu. A Zákl. zobrazení B Objeví se AUTO popř. MANU C 2x MENU Pomocí tl. najděte AUTO popř. MANU. Stskněte 1x MENU. D E F Dále nastavte mnutu, den, měsíc a rok konce dovolené, nastavení každého udaje potvrďte tlačítkem MENU. Tlačítky / nastavte požadovanou teplotu pro dobu dovolené a potvrďte1x MENU. G Po nastavení stskněte dlouze 1x tlačítko MENU pro návrat do základního zobrazení. H Tlačítky / nastavte hodnu konce dovolené a potvrďte 1x MENU. Na dsplej se zobrazí datum konce dovolené. Po uplynutí nastavené doby se termostat vrátí automatcky zpět do dříve nastaveného režmu AUTO nebo MANU. Deaktvac režmu Dovolená lze provést tím, že vyberete jný pracovní režm AUTO, MANU, OFF (vz str. 14). 15

16 Nastavení konstant Graf cké zobrazení konstant: Const VOLBA EXTERNÍHO ČIDLA KOREKCE MĚŘENÉ TEPLOTY FUNKCE OTEVŘENÉ OKNO PÁROVÁNÍ S PŘIJÍMAČŮ ADRESA JEDNOTKY VERZE FIRMWARU/ OBNOVENÍ TOVÁRNÍHO NASTAVENÍ A Zákl. zobrazení B Objeví se AUTO popř. MANU C - + MENU - + MENU 2x MENU Pomocí tl. najděte COnSt. Stskněte 1x MENU. D 1. Volba externího čdla (- - -/ 15 C až 99.5 C) Využívá se pouze v případě použtí přjímače, který umožňuje přpojení externího čdla (např. PH-BP7-P) externí čdlo se nevyužívá 15 C C externí čdlo, které je přpojeno u přjímače, hlídá teplotu podlahy; nastavuje se max. povolená teplota pro podlah. topení po 0.5 C (regulujeme podle teploty v místnost, ale zároveň hlídáme teplotu podlahy). Př překročení nastavené mezní teploty dojde k vypnutí daného přjímače bez ohledu na teplotu v místnost a na LCD vysílače se př dalším vysílání objeví náps StOP (do 20-t mnut). K opětovnému sepnutí topného zařízení dojde př poklesu teploty na etxerním čdle o 0.5 C. Pokud čdlo není přpojeno nebo je špatné, objeví se na LCD vysílače chyba CxErr (kde x je pořadové číslo externího čdla 1-9). Př použtí více přjímačů s externím čdlem se každý přjímač vypíná po dosažení max. povolené teploty. Pro zjštění aktuální teploty postupujte podle nstrukcí na str Tlačítky / nastavte příslušnou hodnotu a potvrďte tlačítkem MENU. 16

17 E 2. Korekce měřené teploty (-5 C až +5 C) Tato konstanta slouží k manuálnímu srovnání odchylek mez skutečnou a naměřenou teplotou (to může být například způsobeno nevhodným umístěním termostatu). Tlačítky / nastavte příslušnou hodnotu a potvrďte tlačítkem MENU. F 3. Funkce OTEVŘENÉ OKNO Pokud náhle poklesne teplota v místnost o 1.2 C během 2 mnut, termostat vyšle sgnál pro vypnutí topdel a tím šetří energ. Termostat se vrátí do normálního režmu, jakmle se teplota opět zvýší. Pro aktvac této funkce zvolte pomocí tlačítek / symbol A a pro deaktvac této funkce zvolte symbol. Potvrďte pomocí tlačítka MENU. Př aktvac této funkce se na dsplej objeví v základním zobrazení UtLUM. K ukončení režmu dojde př nárůstu teploty nebo po 30-t mnutách. 17

18 G 4. Párování s příjímač vz strana 9. Potvrďte pomocí tlačítka MENU. H 5. Adresa jednotky Adresa se nastaví automatcky po aktvac jednotky PH-ET7-V do systému PocketHome (vz str.7). Na místě pomlček je vždy číslo1 až 255, které udává adresu prvku v centrální jednotce. I 6. Verze Frmwaru/ Obnovení továrního nastavení Pod konstantou 6 se zobrazí nformace o verz f rmwaru. Pokud stsknete dlouze tlačítko (na více než 3s), objeví se na dsplej náps RESET a termostat se vrátí do továrního nastavení.! Veškeré nastavení bude tímto smazáno! 18

19 C Změna požadované teploty a programu, provozní hodny Př aktvním režmu AUTO A Zákl. zobrazení B C - + MENU - + MENU D 2x tlačítko nebo 2x tlačítko Údaj o požadované teplotě začne blkat. Tlačítky nebo lze požadovanou teplotu změnt. Tlačítky nebo lze aktvovat jný týdenní program.! Dlouhý stsk MENU = potvrzení a návrat zpět Krátký stsk MENU = aktvace jného programu Změna požadované teploty v režmu AUTO zůstává platná pouze do další změny v programu. Dlouhý stsk MENU = potvrzení a návrat zpět Krátký stsk MENU = zobrazení provozních hodn E Provozní hodny topného systému Počítadlo lze vynulovat dlouhým stskem tlačítka na 3s. Dlouhý stsk MENU = návrat zpět Krátký stsk MENU = zobrazení aktuální teploty externího čdla Provozní hodny příklad: = 117 hodn a 8 mnut 19

20 F Aktuální teplota externího čdla Na LCD se objeví údaj o teplotě externího čdla. Pokud má každý přjímač externí čdlo, postupným stsknutím tl. MENU se objeví teploty dalších čdel. Pokud čdlo není použto zobrazí se náps CE Dlouhý stsk MENU = návrat zpět Pozn.: teplota externího čdla se přenáší pouze př komunkac mez přjímačem a vysílačem (max. každých 20 mnut)! Pokud chcete zjstt aktuální teplotu konkrétního externího čdla stskněte tl. MENU a tl. vyberte režm CONST, několkanásobným stsknutím tl. MENU vyberte COnSt 4, dále tl. vyberte číslo přjímače, u kterého chcete zjstt teplotu a proveďte TEST stsknutím tl. (dojde ke komunkac mez přjímačem a vysílačem a teplota externího čdla se aktualzuje). Dlouhým stskem tl. MENU se vraťte do základního režmu. Poté stskněte tl. a postupným stsknutím tl. MENU lstujte v nformacích až narazíte na teplotu daného externího čdla. Př aktvním režmu MANU A Zákl. zobrazení B C 2x tlačítko nebo 2x tlačítko Údaj o požadované teplotě začne blkat. Tlačítky nebo lze požadovanou teplotu změnt. Dlouhý stsk MENU = potvrzení a návrat zpět Krátký stsk MENU = zobrazení provozních hodn Další nformace shodné jako v režmu AUTO vz výše. 20

21 AAA AAA Výměna baterí A B Slabé batere jsou ndkovány symbolem. Odklopte přední kryt vysílače. C D 1 2 Vložte 2 x nové mkrobatere 1.5 V AAA. Naklapněte přední kryt na zadní.! Používejte vždy alkalcké batere 2 x 1.5 V, typ AAA! (nepoužívejte dobíjecí batere)! Použté batere lkvdujte v souladu s předpsy pro nakládání s nebezpečným odpady! 21

22 Chybová hlášení ErPr = Chyba spojení. Číslo za ErPr udává, který z přjímačů nekomunkuje s termostatem (např. ErPr2 znamená, že nekomunkuje druhý příjímač). Možnost k odstranění chyby: A. Pokud došlo k chybě př aktvac přjímače s vysílačem, opakujte proces aktvace ještě jednou - vz str. 9. B. Chyba se objevla př normálním provozu po určté době užívání: Zkontrolujte zda není na termostatu zobrazen symbol ndkující slabé batere. Pokud ANO, nahraďte slabé batere novým. Pokud NE, zkontrolujte zda zelená LED1 na příjímač blká nebo svítí. Pokud zelená LED1 blká, byl kód v příjímač vymazán a proces spárování musí být proveden znovu - vz str. 9. Pokud zelená LED1 svítí, vyjměte batere z termostatu na 2 mnuty a odpojte přjímač od napájení také na 2 mnuty. Poté vložte batere zpět do termostatu a přpojte přjímač k napájení. Během krátké chvíle by mělo dojít k opětovnému spárování. Tpy Pokud teplota v místnost je menší jak 3 C, dojde k automatckému zapnutí topení (na dsplej se objeví symbol ). Jakmle teplota stoupne, jednotka se vrátí do nastaveného režmu a reguluje dle požadované teploty. Pokud dojde ke ztrátě komunkace s centrální jednotkou, PH-ET7-V začne pracovat v autonomním režmu, podle nastaveného programu přímo v PH-ET7-V. 22

23 Navgační karta Základní zobrazení Po stsku tlačítka MENU Po stsku nebo Rychlá změna požad. tepl. Tlačítko MENU Tlačítko MENU Rychlá změna programu Pouze v režmu AUTO Provozní hodny topného systému Tlačítko MENU Aktuální teplota externího čdla Provozní režm AUTO Provozní režm MANU Režm OFF DOVOLENÁ AUTO/MANU CLOC nastavení hodn PROG programování Tlačítko Tlačítko Tlačítko Tlačítko Tlačítko Tlačítko COnSt nastavení konstant ADRESA JEDNOTKY CJ 4. PÁROVÁNÍ S PŘIJÍMAČI Tlačítko 3. FUNKCE OTEVŘENÉ OKNO Tlačítko 2. KOREKCE MĚŘENÉ TEPLOTY Tlačítko 1. VOLBA EXTERNÍHO ČIDLA Tlačítko VERZE FIRMWARU/ OBNOVENÍ TOVÁRNÍHO NASTAVENÍ Tlačítko 23
