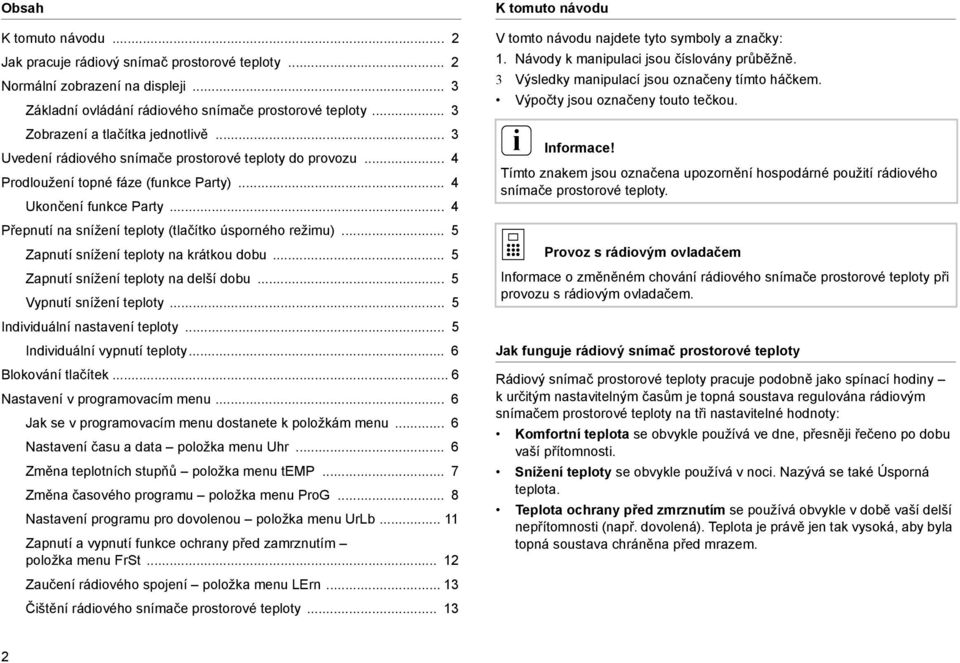

2 Obsah K tomuto návodu... 2 Jak pracuje rádový snímač prostorové teploty... 2 Normální zobrazení na dsplej... 3 Základní ovládání rádového snímače prostorové teploty... 3 Zobrazení a tlačítka jednotlvě... 3 Uvedení rádového snímače prostorové teploty do provozu... 4 Prodloužení topné fáze (funkce Party)... 4 Ukončení funkce Party... 4 Přepnutí na snížení teploty (tlačítko úsporného režmu)... 5 Zapnutí snížení teploty na krátkou dobu... 5 Zapnutí snížení teploty na delší dobu... 5 Vypnutí snížení teploty... 5 Indvduální nastavení teploty... 5 Indvduální vypnutí teploty... 6 Blokování tlačítek... 6 Nastavení v programovacím menu... 6 Jak se v programovacím menu dostanete k položkám menu... 6 Nastavení času a data položka menu Uhr... 6 Změna teplotních stupňů položka menu temp... 7 Změna časového programu položka menu ProG... 8 Nastavení programu pro dovolenou položka menu UrLb Zapnutí a vypnutí funkce ochrany před zamrznutím položka menu FrSt Zaučení rádového spojení položka menu LErn Čštění rádového snímače prostorové teploty K tomuto návodu V tomto návodu najdete tyto symboly a značky: 1. Návody k manpulac jsou číslovány průběžně. 3 Výsledky manpulací jsou označeny tímto háčkem. Výpočty jsou označeny touto tečkou. Informace! Tímto znakem jsou označena upozornění hospodárné použtí rádového snímače prostorové teploty. Provoz s rádovým ovladačem Informace o změněném chování rádového snímače prostorové teploty př provozu s rádovým ovladačem. Jak funguje rádový snímač prostorové teploty Rádový snímač prostorové teploty pracuje podobně jako spínací hodny kurčtým nastavtelným časům je topná soustava regulována rádovým snímačem prostorové teploty na tř nastavtelné hodnoty: Komfortní teplota se obvykle používá ve dne, přesněj řečeno po dobu vaší přítomnost. Snížení teploty se obvykle používá v noc. Nazývá se také Úsporná teplota. Teplota ochrany před zmrznutím se používá obvykle v době vaší delší nepřítomnost (např. dovolená). Teplota je právě jen tak vysoká, aby byla topná soustava chráněna před mrazem. 2

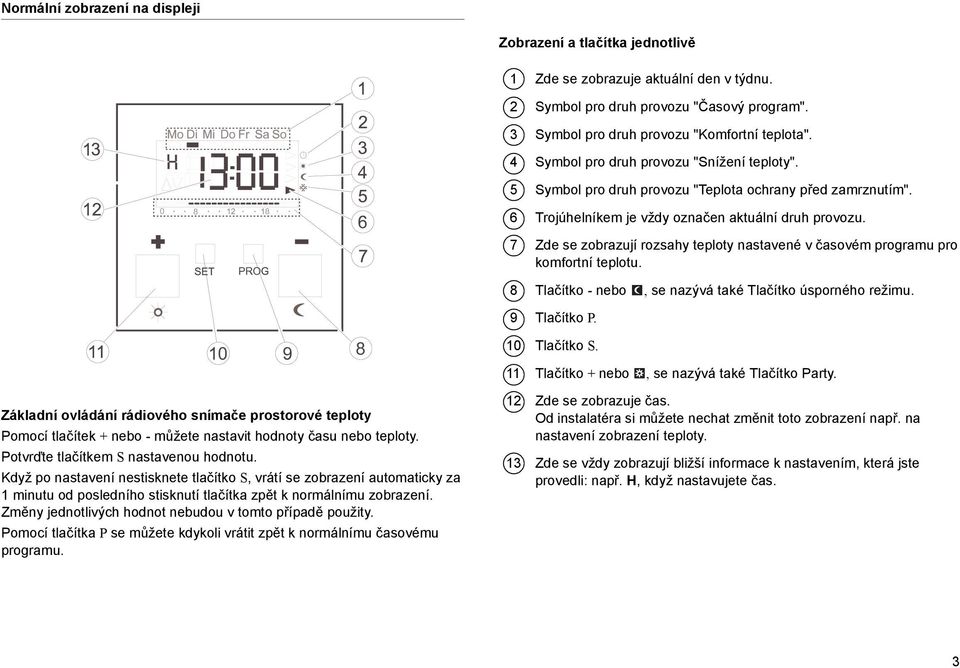

3 Normální zobrazení na dsplej Zobrazení a tlačítka jednotlvě 1 Zde se zobrazuje aktuální den v týdnu. 2 Symbol pro druh provozu "Časový program". 3 Symbol pro druh provozu "Komfortní teplota". 4 Symbol pro druh provozu "Snížení teploty". 5 Symbol pro druh provozu "Teplota ochrany před zamrznutím". 6 Trojúhelníkem je vždy označen aktuální druh provozu. 7 Zde se zobrazují rozsahy teploty nastavené v časovém programu pro komfortní teplotu. 8 Tlačítko - nebo, se nazývá také Tlačítko úsporného režmu. 9 Tlačítko P. 10 Tlačítko S. 11 Tlačítko + nebo, se nazývá také Tlačítko Party. Základní ovládání rádového snímače prostorové teploty Pomocí tlačítek + nebo - můžete nastavt hodnoty času nebo teploty. Potvrďte tlačítkem S nastavenou hodnotu. Když po nastavení nestsknete tlačítko S, vrátí se zobrazení automatcky za 1 mnutu od posledního stsknutí tlačítka zpět k normálnímu zobrazení. Změny jednotlvých hodnot nebudou v tomto případě použty. Pomocí tlačítka P se můžete kdykol vrátt zpět k normálnímu časovému programu. 12 Zde se zobrazuje čas. Od nstalatéra s můžete nechat změnt toto zobrazení např. na nastavení zobrazení teploty. 13 Zde se vždy zobrazují blžší nformace k nastavením, která jste provedl: např. H, když nastavujete čas. 3

4 Uvedení rádového snímače prostorové teploty do provozu Př prvním zapnutí rádového snímače prostorové teploty a rovněž po delším vypnutí, např. po výpadku proudu, přejde rádový snímač prostorové teploty automatcky k zadání času zde musíte zadat aktuální údaje. (Tyto údaje můžete pozděj opět upravt --> blžší podrobnost vz "Nastavení času a data položka menu Uhr" na str. 6). 3 Údaj hodn blká. 1. Stskněte tlačítka + nebo -, až se nastaví požadovaná hodna. Formát času Zobrazení času může být v normálním 24hodnovém formátu (0H...23H) nebo v amerckém formátu dopoledne (12AM...11AM) a odpoledne (12PM...11PM). Když nastavujete čas, začne zobrazení 24hodnovým formátem a potom následuje formát AM-/PM. Podle toho, který hodnový formát potvrdíte pomocí S, bude v budoucnu čas zobrazen ve 24hodnovém formátu nebo ve formátu AM-/PM. 2. Stskněte tlačítko S. 3 Hodna je nastavena a blká údaj mnut. 3. Nyní musíte zadat také další údaje: Mnuty Kalendářní rok Měsíc Den 4. Pokaždé potvrďte tlačítkem S. 3 Po posledním potvrzení pomocí S se dostanete automatcky zpět k normálnému zobrazení. Prodloužení topné fáze (funkce Party) Podle potřeby můžete komfortní teplotu prodloužt resp. zapnout onu tzv. funkc Party. Toto prodloužení je jen jednorázové a po uplynutí prodloužené doby běží nastavený časový program obvyklým způsobem. Informace! Topnou fáz můžete prodloužt až o čtyř hodny resp. zapnout. Kromě toho můžete toto prodloužení lbovolně často opakovat. 1. Stskněte tlačítko. 3 Př každém stsknutí tlačítka se komfortní teplota prodlouží o 1 hodnu počítáno od okamžku stsknutí tlačítka. Na spodním okraj dspleje blká časové rozmezí, které bylo nastaveno funkcí Party. 3 Po několka sekundách bez stsknutí tlačítka se zobrazení na dsplej vrátí zpět k normálnímu zobrazení. Na spodním okraj dspleje blká časové rozmezí, které bylo nastaveno funkcí Party. Ukončení funkce Party Funkc Party můžete ukončt takto: 1. Stskněte tlačítko P, aby se funkce Party ukončla. 3 Rádový snímač prostorové teploty se přepne zpět na normální časový program. 4

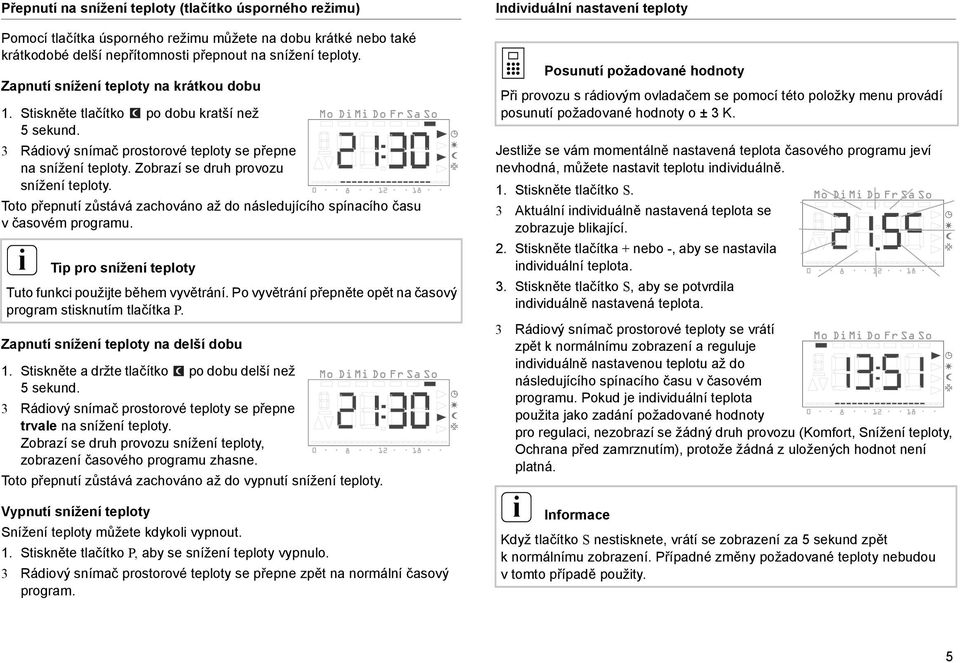

5 Přepnutí na snížení teploty (tlačítko úsporného režmu) Pomocí tlačítka úsporného režmu můžete na dobu krátké nebo také krátkodobé delší nepřítomnost přepnout na snížení teploty. Zapnutí snížení teploty na krátkou dobu 1. Stskněte tlačítko po dobu kratší než 5 sekund. 3 Rádový snímač prostorové teploty se přepne na snížení teploty. Zobrazí se druh provozu snížení teploty. Toto přepnutí zůstává zachováno až do následujícího spínacího času v časovém programu. Tp pro snížení teploty Tuto funkc použjte během vyvětrání. Po vyvětrání přepněte opět na časový program stsknutím tlačítka P. Zapnutí snížení teploty na delší dobu 1. Stskněte a držte tlačítko po dobu delší než 5 sekund. 3 Rádový snímač prostorové teploty se přepne trvale na snížení teploty. Zobrazí se druh provozu snížení teploty, zobrazení časového programu zhasne. Toto přepnutí zůstává zachováno až do vypnutí snížení teploty. Vypnutí snížení teploty Snížení teploty můžete kdykol vypnout. 1. Stskněte tlačítko P, aby se snížení teploty vypnulo. 3 Rádový snímač prostorové teploty se přepne zpět na normální časový program. Indvduální nastavení teploty Posunutí požadované hodnoty Př provozu s rádovým ovladačem se pomocí této položky menu provádí posunutí požadované hodnoty o ± 3 K. Jestlže se vám momentálně nastavená teplota časového programu jeví nevhodná, můžete nastavt teplotu ndvduálně. 1. Stskněte tlačítko S. 3 Aktuální ndvduálně nastavená teplota se zobrazuje blkající. 2. Stskněte tlačítka + nebo -, aby se nastavla ndvduální teplota. 3. Stskněte tlačítko S, aby se potvrdla ndvduálně nastavená teplota. 3 Rádový snímač prostorové teploty se vrátí zpět k normálnímu zobrazení a reguluje ndvduálně nastavenou teplotu až do následujícího spínacího času v časovém programu. Pokud je ndvduální teplota použta jako zadání požadované hodnoty pro regulac, nezobrazí se žádný druh provozu (Komfort, Snížení teploty, Ochrana před zamrznutím), protože žádná z uložených hodnot není platná. Informace Když tlačítko S nestsknete, vrátí se zobrazení za 5 sekund zpět k normálnímu zobrazení. Případné změny požadované teploty nebudou v tomto případě použty. 5

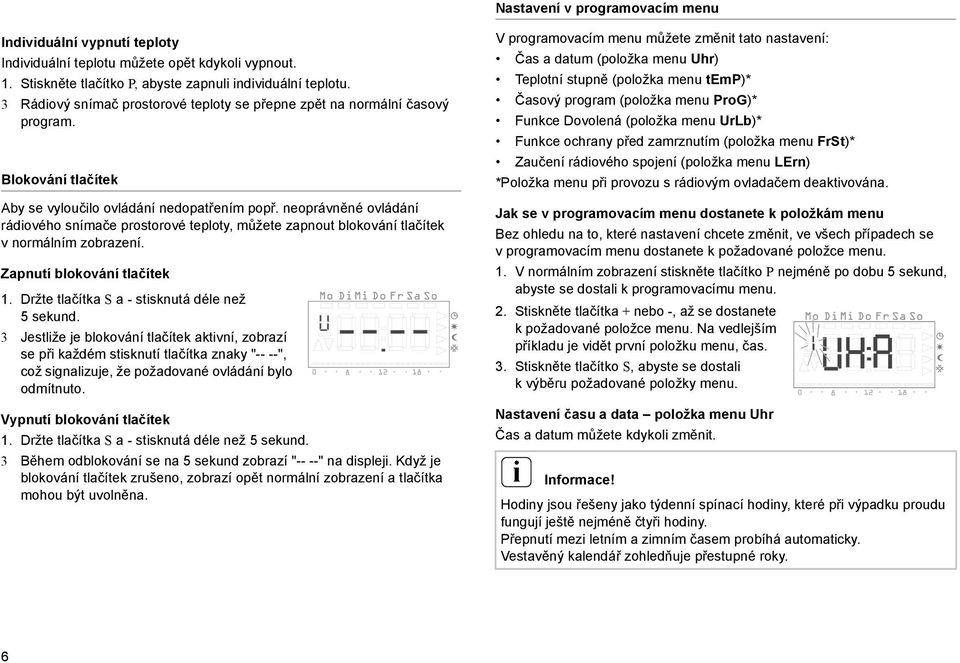

6 Nastavení v programovacím menu Indvduální vypnutí teploty Indvduální teplotu můžete opět kdykol vypnout. 1. Stskněte tlačítko P, abyste zapnul ndvduální teplotu. 3 Rádový snímač prostorové teploty se přepne zpět na normální časový program. Blokování tlačítek Aby se vyloučlo ovládání nedopatřením popř. neoprávněné ovládání rádového snímače prostorové teploty, můžete zapnout blokování tlačítek v normálním zobrazení. Zapnutí blokování tlačítek 1. Držte tlačítka S a - stsknutá déle než 5 sekund. 3 Jestlže je blokování tlačítek aktvní, zobrazí se př každém stsknutí tlačítka znaky "-- --", což sgnalzuje, že požadované ovládání bylo odmítnuto. Vypnutí blokování tlačítek 1. Držte tlačítka S a - stsknutá déle než 5 sekund. 3 Během odblokování se na 5 sekund zobrazí "-- --" na dsplej. Když je blokování tlačítek zrušeno, zobrazí opět normální zobrazení a tlačítka mohou být uvolněna. V programovacím menu můžete změnt tato nastavení: Čas a datum (položka menu Uhr) Teplotní stupně (položka menu temp)* Časový program (položka menu ProG)* Funkce Dovolená (položka menu UrLb)* Funkce ochrany před zamrznutím (položka menu FrSt)* Zaučení rádového spojení (položka menu LErn) *Položka menu př provozu s rádovým ovladačem deaktvována. Jak se v programovacím menu dostanete k položkám menu Bez ohledu na to, které nastavení chcete změnt, ve všech případech se v programovacím menu dostanete k požadované položce menu. 1. V normálním zobrazení stskněte tlačítko P nejméně po dobu 5 sekund, abyste se dostal k programovacímu menu. 2. Stskněte tlačítka + nebo -, až se dostanete k požadované položce menu. Na vedlejším příkladu je vdět první položku menu, čas. 3. Stskněte tlačítko S, abyste se dostal kvýběru požadované položky menu. Nastavení času a data položka menu Uhr Čas a datum můžete kdykol změnt. Informace! Hodny jsou řešeny jako týdenní spínací hodny, které př výpadku proudu fungují ještě nejméně čtyř hodny. Přepnutí mez letním a zmním časem probíhá automatcky. Vestavěný kalendář zohledňuje přestupné roky. 6

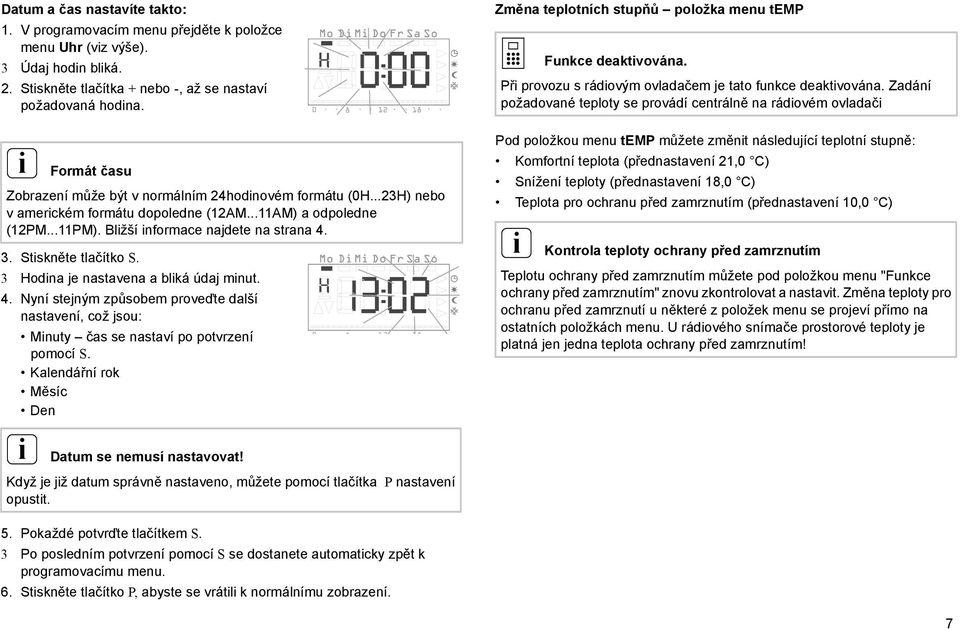

7 Datum a čas nastavíte takto: 1. V programovacím menu přejděte k položce menu Uhr (vz výše). 3 Údaj hodn blká. 2. Stskněte tlačítka + nebo -, až se nastaví požadovaná hodna. Formát času Zobrazení může být v normálním 24hodnovém formátu (0H...23H) nebo v amerckém formátu dopoledne (12AM...11AM) a odpoledne (12PM...11PM). Blžší nformace najdete na strana Stskněte tlačítko S. 3 Hodna je nastavena a blká údaj mnut. 4. Nyní stejným způsobem proveďte další nastavení, což jsou: Mnuty čas se nastaví po potvrzení pomocí S. Kalendářní rok Měsíc Den Datum se nemusí nastavovat! Když je jž datum správně nastaveno, můžete pomocí tlačítka P nastavení opustt. Změna teplotních stupňů položka menu temp Funkce deaktvována. Př provozu s rádovým ovladačem je tato funkce deaktvována. Zadání požadované teploty se provádí centrálně na rádovém ovladač Pod položkou menu temp můžete změnt následující teplotní stupně: Komfortní teplota (přednastavení 21,0 C) Snížení teploty (přednastavení 18,0 C) Teplota pro ochranu před zamrznutím (přednastavení 10,0 C) Kontrola teploty ochrany před zamrznutím Teplotu ochrany před zamrznutím můžete pod položkou menu "Funkce ochrany před zamrznutím" znovu zkontrolovat a nastavt. Změna teploty pro ochranu před zamrznutí u některé z položek menu se projeví přímo na ostatních položkách menu. U rádového snímače prostorové teploty je platná jen jedna teplota ochrany před zamrznutím! 5. Pokaždé potvrďte tlačítkem S. 3 Po posledním potvrzení pomocí S se dostanete automatcky zpět k programovacímu menu. 6. Stskněte tlačítko P, abyste se vrátl k normálnímu zobrazení. 7

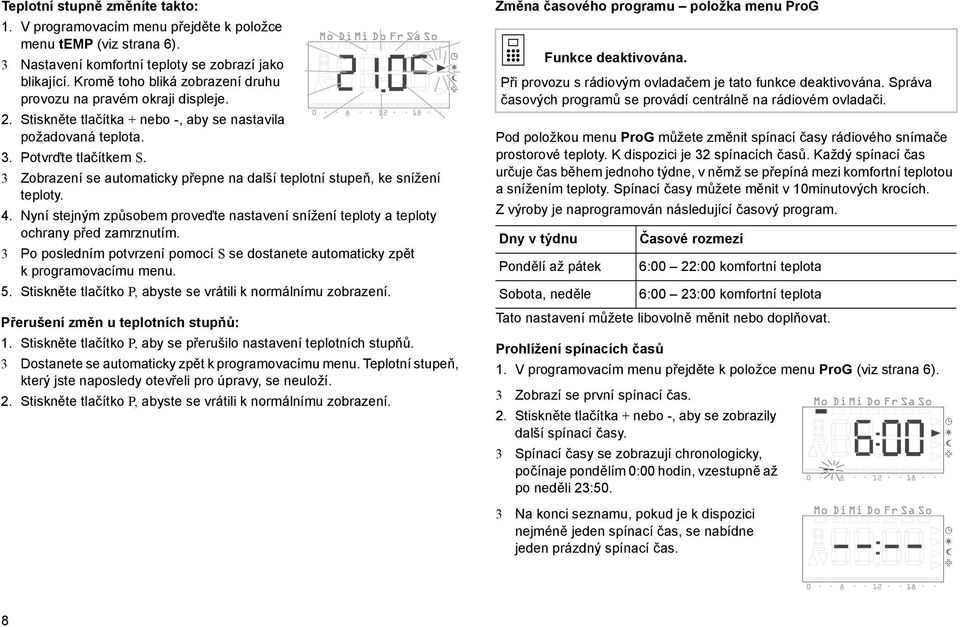

8 Teplotní stupně změníte takto: 1. V programovacím menu přejděte k položce menu temp (vz strana 6). 3 Nastavení komfortní teploty se zobrazí jako blkající. Kromě toho blká zobrazení druhu provozu na pravém okraj dspleje. 2. Stskněte tlačítka + nebo -, aby se nastavla požadovaná teplota. 3. Potvrďte tlačítkem S. 3 Zobrazení se automatcky přepne na další teplotní stupeň, ke snížení teploty. 4. Nyní stejným způsobem proveďte nastavení snížení teploty a teploty ochrany před zamrznutím. 3 Po posledním potvrzení pomocí S se dostanete automatcky zpět k programovacímu menu. 5. Stskněte tlačítko P, abyste se vrátl k normálnímu zobrazení. Přerušení změn u teplotních stupňů: 1. Stskněte tlačítko P, aby se přerušlo nastavení teplotních stupňů. 3 Dostanete se automatcky zpět k programovacímu menu. Teplotní stupeň, který jste naposledy otevřel pro úpravy, se neuloží. 2. Stskněte tlačítko P, abyste se vrátl k normálnímu zobrazení. Změna časového programu položka menu ProG Funkce deaktvována. Př provozu s rádovým ovladačem je tato funkce deaktvována. Správa časových programů se provádí centrálně na rádovém ovladač. Pod položkou menu ProG můžete změnt spínací časy rádového snímače prostorové teploty. K dspozc je 32 spínacích časů. Každý spínací čas určuje čas během jednoho týdne, v němž se přepíná mez komfortní teplotou a snížením teploty. Spínací časy můžete měnt v 10mnutových krocích. Z výroby je naprogramován následující časový program. Dny v týdnu Pondělí až pátek Sobota, neděle Časové rozmezí 6:00 22:00 komfortní teplota 6:00 23:00 komfortní teplota Tato nastavení můžete lbovolně měnt nebo doplňovat. Prohlížení spínacích časů 1. V programovacím menu přejděte k položce menu ProG (vz strana 6). 3 Zobrazí se první spínací čas. 2. Stskněte tlačítka + nebo -, aby se zobrazly další spínací časy. 3 Spínací časy se zobrazují chronologcky, počínaje pondělím 0:00 hodn, vzestupně až po neděl 23:50. 3 Na konc seznamu, pokud je k dspozc nejméně jeden spínací čas, se nabídne jeden prázdný spínací čas. 8

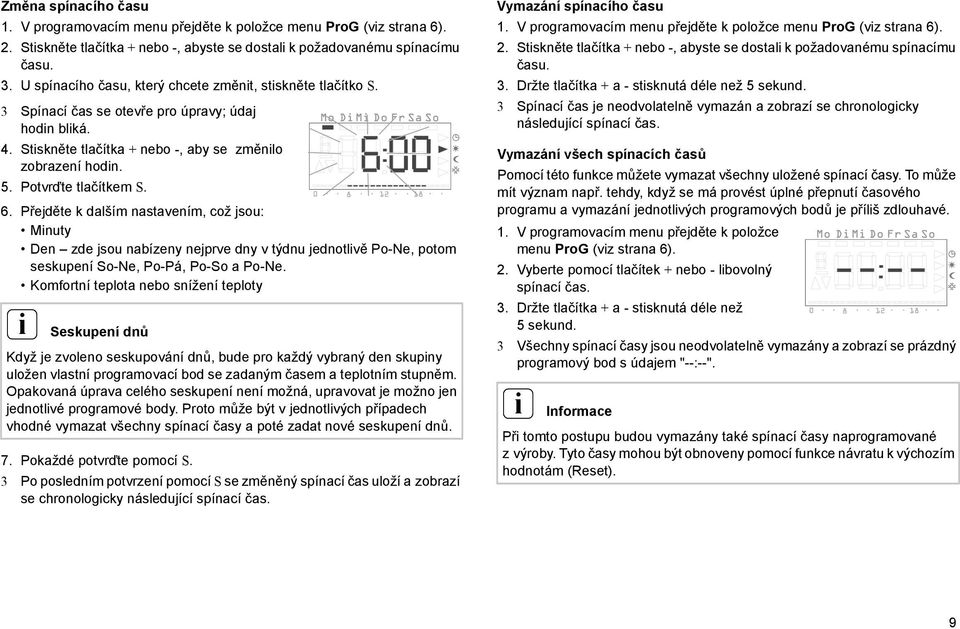

9 Změna spínacího času 1. V programovacím menu přejděte k položce menu ProG (vz strana 6). 2. Stskněte tlačítka + nebo -, abyste se dostal k požadovanému spínacímu času. 3. U spínacího času, který chcete změnt, stskněte tlačítko S. 3 Spínací čas se otevře pro úpravy; údaj hodn blká. 4. Stskněte tlačítka + nebo -, aby se změnlo zobrazení hodn. 5. Potvrďte tlačítkem S. 6. Přejděte k dalším nastavením, což jsou: Mnuty Den zde jsou nabízeny nejprve dny v týdnu jednotlvě Po-Ne, potom seskupení So-Ne, Po-Pá, Po-So a Po-Ne. Komfortní teplota nebo snížení teploty Seskupení dnů Když je zvoleno seskupování dnů, bude pro každý vybraný den skupny uložen vlastní programovací bod se zadaným časem a teplotním stupněm. Opakovaná úprava celého seskupení není možná, upravovat je možno jen jednotlvé programové body. Proto může být v jednotlvých případech vhodné vymazat všechny spínací časy a poté zadat nové seskupení dnů. 7. Pokaždé potvrďte pomocí S. 3 Po posledním potvrzení pomocí S se změněný spínací čas uloží a zobrazí se chronologcky následující spínací čas. Vymazání spínacího času 1. V programovacím menu přejděte k položce menu ProG (vz strana 6). 2. Stskněte tlačítka + nebo -, abyste se dostal k požadovanému spínacímu času. 3. Držte tlačítka + a - stsknutá déle než 5 sekund. 3 Spínací čas je neodvolatelně vymazán a zobrazí se chronologcky následující spínací čas. Vymazání všech spínacích časů Pomocí této funkce můžete vymazat všechny uložené spínací časy. To může mít význam např. tehdy, když se má provést úplné přepnutí časového programu a vymazání jednotlvých programových bodů je přílš zdlouhavé. 1. V programovacím menu přejděte k položce menu ProG (vz strana 6). 2. Vyberte pomocí tlačítek + nebo - lbovolný spínací čas. 3. Držte tlačítka + a - stsknutá déle než 5 sekund. 3 Všechny spínací časy jsou neodvolatelně vymazány a zobrazí se prázdný programový bod s údajem "--:--". Informace Př tomto postupu budou vymazány také spínací časy naprogramované z výroby. Tyto časy mohou být obnoveny pomocí funkce návratu k výchozím hodnotám (Reset). 9

10 Vložení nového spínacího času 1. V programovacím menu přejděte k položce menu ProG (vz strana 6). 2. Stskněte tlačítka + nebo -,abyste se dostal k prázdnému spínacímu času. 3. Potvrďte tlačítkem S. Nyní můžete provést nastavení pro nový spínací čas: 3 Nový spínací čas se otevře pro úpravy; zobrazení hodn blká. 4. Stskněte tlačítka + nebo -, aby se změnlo zobrazení hodn. 5. Potvrďte tlačítkem S. 6. Přejděte k dalším nastavením, což jsou: Mnuty Den zde jsou nabízeny nejprve dny v týdnu jednotlvě Po-Ne, potom seskupení So-Ne, Po-Pá, Po-So, Po-Ne. Komfortní teplota nebo snížení teploty Seskupení dnů Když zvolíte seskupení dnů, bude pro každý vybraný den skupny uložen jednečný čas sepnutí se zadaným časem a teplotním stupněm. Opakovaná úprava celého seskupení není možná, upravovat je možno jen jednotlvé spínací časy. Proto může být v jednotlvých případech vhodné vymazat všechny spínací časy a poté zadat nové seskupení dnů. Zrušení nastavení časového programu Změny v časovém programu můžete přerušt, pokud není otevřen žádný spínací čas k úpravě. 1. K tomu stskněte tlačítko P. 3 Dostanete se automatcky zpět k programovacímu menu. Právě aktvní spínací čas, který byl zobrazen pro nastavení, se neuloží. 2. Stskněte tlačítko P, abyste se vrátl k normálnímu zobrazení. Další nformace k programování spínacích časů Jestlže jsou jž všechny spínací časy zadány, nebude se nabízet prázdný spínací čas. Jestlže je naprogramována skupna dnů a není volný dostatek spínacích časů, zobrazí se FULL a počet ještě volných spínacích časů. Zde se musíte rozhodnout, zda chybějící spínací časy necháte ještě volné, popř. zda svůj programový požadavek zadáte jnou cestou, např. prostřednctvím jednotlvých dnů. Jestlže některá skupna dnů pokrývá jž exstující spínací čas, bude exstující spínací čas bez zpětného dotazu přepsán. Jestlže je nový spínací čas uložen na čas, ve kterém jž je exstující spínací čas, bude exstující spínací čas bez zpětného dotazu přepsán. Jestlže je změněn exstující spínací čas a uložen na některý čas, který je jž obsazen spínacím časem, bude exstující spínací čas bez zpětného dotazu přepsán. Redundantní spínací časy (spínací časy v časovém programu, které nevedou k žádnému přepnutí teplotního stupně) nejsou automatcky rozpoznávány an odstraňovány. Pokud jsou požadovány další spínací časy, musíte takové spínací časy sam vyhledat a odstrant. 7. Pokaždé potvrďte pomocí S. 3 Po posledním potvrzení pomocí S se změněný spínací čas uloží a zobrazí se chronologcky následující spínací čas. 10

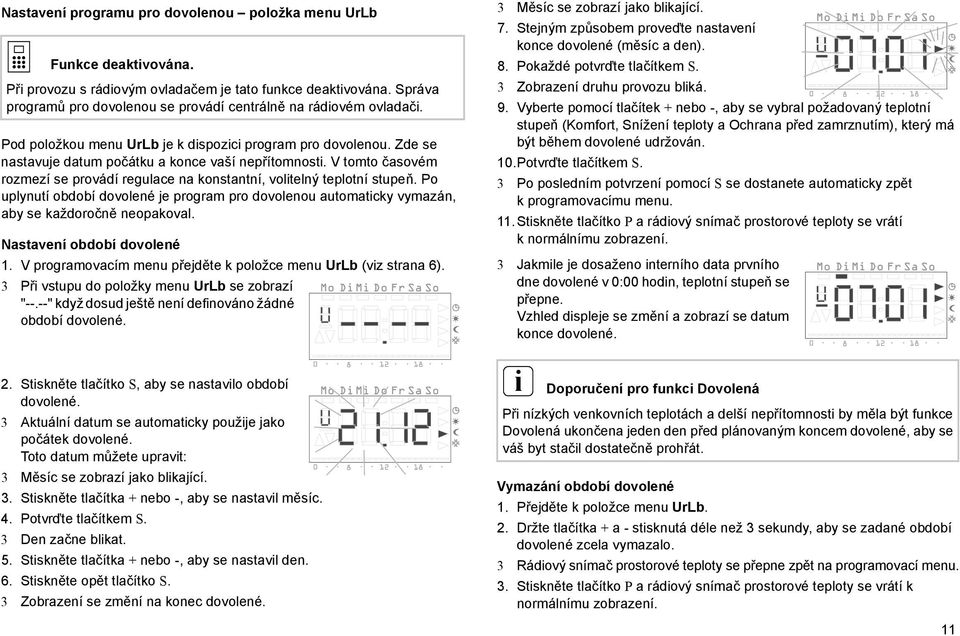

11 Nastavení programu pro dovolenou položka menu UrLb Funkce deaktvována. Př provozu s rádovým ovladačem je tato funkce deaktvována. Správa programů pro dovolenou se provádí centrálně na rádovém ovladač. Pod položkou menu UrLb je k dspozc program pro dovolenou. Zde se nastavuje datum počátku a konce vaší nepřítomnost. V tomto časovém rozmezí se provádí regulace na konstantní, voltelný teplotní stupeň. Po uplynutí období dovolené je program pro dovolenou automatcky vymazán, aby se každoročně neopakoval. Nastavení období dovolené 1. V programovacím menu přejděte k položce menu UrLb (vz strana 6). 3 Př vstupu do položky menu UrLb se zobrazí "--.--" když dosud ještě není defnováno žádné období dovolené. 2. Stskněte tlačítko S, aby se nastavlo období dovolené. 3 Aktuální datum se automatcky použje jako počátek dovolené. Toto datum můžete upravt: 3 Měsíc se zobrazí jako blkající. 3. Stskněte tlačítka + nebo -, aby se nastavl měsíc. 4. Potvrďte tlačítkem S. 3 Den začne blkat. 5. Stskněte tlačítka + nebo -, aby se nastavl den. 6. Stskněte opět tlačítko S. 3 Zobrazení se změní na konec dovolené. 3 Měsíc se zobrazí jako blkající. 7. Stejným způsobem proveďte nastavení konce dovolené (měsíc a den). 8. Pokaždé potvrďte tlačítkem S. 3 Zobrazení druhu provozu blká. 9. Vyberte pomocí tlačítek + nebo -, aby se vybral požadovaný teplotní stupeň (Komfort, Snížení teploty a Ochrana před zamrznutím), který má být během dovolené udržován. 10.Potvrďte tlačítkem S. 3 Po posledním potvrzení pomocí S se dostanete automatcky zpět k programovacímu menu. 11.Stskněte tlačítko P a rádový snímač prostorové teploty se vrátí k normálnímu zobrazení. 3 Jakmle je dosaženo nterního data prvního dne dovolené v 0:00 hodn, teplotní stupeň se přepne. Vzhled dspleje se změní a zobrazí se datum konce dovolené. Doporučení pro funkc Dovolená Př nízkých venkovních teplotách a delší nepřítomnost by měla být funkce Dovolená ukončena jeden den před plánovaným koncem dovolené, aby se váš byt stačl dostatečně prohřát. Vymazání období dovolené 1. Přejděte k položce menu UrLb. 2. Držte tlačítka + a - stsknutá déle než 3 sekundy, aby se zadané období dovolené zcela vymazalo. 3 Rádový snímač prostorové teploty se přepne zpět na programovací menu. 3. Stskněte tlačítko P a rádový snímač prostorové teploty se vrátí k normálnímu zobrazení. 11

12 Zapnutí a vypnutí funkce ochrany před zamrznutím položka menu FrSt Funkce deaktvována. Př provozu s rádovým ovladačem je tato funkce deaktvována. Správa funkce ochrany před zamrznutím se provádí centrálně na rádovém ovladač. Jen zde můžete funkc ochrany před zamrznutím trvale aktvovat. Teplota ochrany před zamrznutím Teplota ochrany před zamrznutím může být nastavena jen mez +5 C a+15 C. 1. V programovacím menu přejděte k položce menu FrSt (vz strana 6). 3 Nastavená teplota ochrany před zamrznutím se zobrazuje blkající. Kromě toho blká příslušné zobrazení druhu provozu na pravém okraj dspleje. 2. Stskněte tlačítka + nebo -, aby se nastavla požadovaná teplota ochrany před zamrznutím. 3. Potvrďte tlačítkem S. Změna teploty ochrany před zamrznutím Změna teploty ochrany před zamrznutím se projeví také na teplotě ochrany před zamrznutím nastavené pod bodem "Změna teplotních stupňů" (vz strana 7). 3 Na dsplej se zobrazí údaj On (Zapnuto) nebo OFF (VYPNUTO). 4. Stskněte tlačítko +, aby se zapnula ochrana před zamrznutím (On) popř. tlačítko -, aby se ochrana před zamrznutím vypnula (OFF). 5. Stskněte tlačítko S. 3 Funkce ochrany před zamrznutím se aktvuje resp.deaktvuje a zobrazení se vrátí zpět k programovacímu menu. 6. Stskněte tlačítko P a rádový snímač prostorové teploty se vrátí k normálnímu zobrazení. 3 Po vypnutí funkce ochrany před zamrznutím se regulátor prostorové teploty vrátí zpět k trvalému provozu se sníženou teplotou. Postupujte tak, abyste se opět dostal zpět k normálnímu časovému programu. 1. V normálním zobrazení stskněte tlačítko P nejméně po dobu 5 sekund, abyste se dostal k programovacímu menu. 2. Stskněte tlačítka + nebo -, abyste se dostal k položce menu ProG. 3. Stskněte tlačítko S k výběru položky menu ProG. 4. Stskněte tlačítko P, aby se opět aktvoval normální časový program. 12

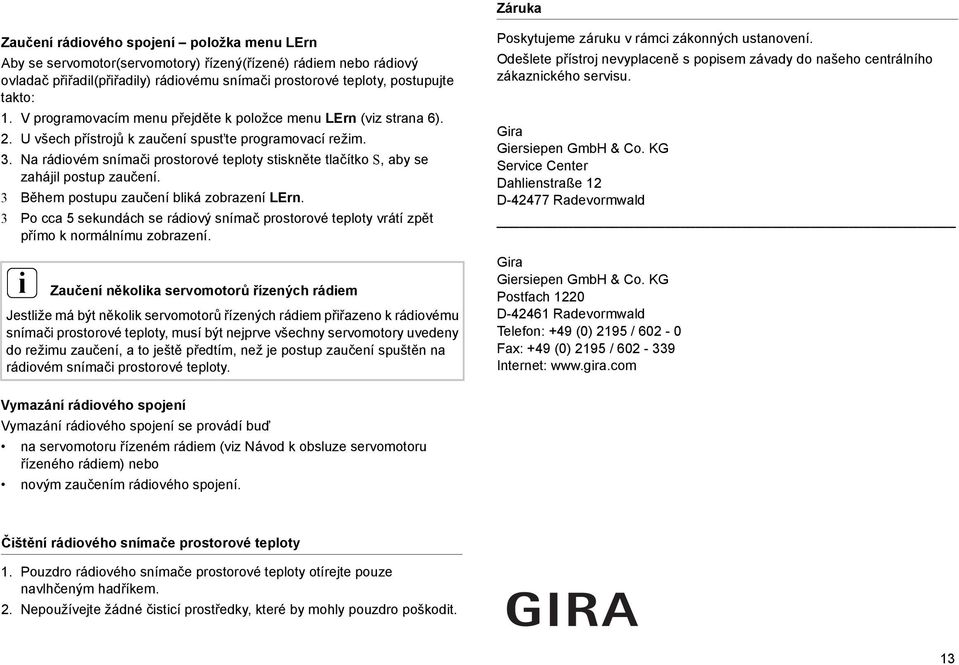

13 Záruka Zaučení rádového spojení položka menu LErn Aby se servomotor(servomotory) řízený(řízené) rádem nebo rádový ovladač přřadl(přřadly) rádovému snímač prostorové teploty, postupujte takto: 1. V programovacím menu přejděte k položce menu LErn (vz strana 6). 2. U všech přístrojů k zaučení spust te programovací režm. 3. Na rádovém snímač prostorové teploty stskněte tlačítko S, aby se zahájl postup zaučení. 3 Během postupu zaučení blká zobrazení LErn. 3 Po cca 5 sekundách se rádový snímač prostorové teploty vrátí zpět přímo k normálnímu zobrazení. Zaučení několka servomotorů řízených rádem Jestlže má být několk servomotorů řízených rádem přřazeno k rádovému snímač prostorové teploty, musí být nejprve všechny servomotory uvedeny do režmu zaučení, a to ještě předtím, než je postup zaučení spuštěn na rádovém snímač prostorové teploty. Poskytujeme záruku v rámc zákonných ustanovení. Odešlete přístroj nevyplaceně s popsem závady do našeho centrálního zákaznckého servsu. Gra Gersepen GmbH & Co. KG Servce Center Dahlenstraße 12 D Radevormwald Gra Gersepen GmbH & Co. KG Postfach 1220 D Radevormwald Telefon: +49 (0) 2195 / Fax: +49 (0) 2195 / Internet: Vymazání rádového spojení Vymazání rádového spojení se provádí buď na servomotoru řízeném rádem (vz Návod k obsluze servomotoru řízeného rádem) nebo novým zaučením rádového spojení. Čštění rádového snímače prostorové teploty 1. Pouzdro rádového snímače prostorové teploty otírejte pouze navlhčeným hadříkem. 2. Nepoužívejte žádné čstcí prostředky, které by mohly pouzdro poškodt. 13

14 Návod k montáž a uvedení do provozu pro autorzované elektromechanky Rádový snímač prostorové teploty s hodnam

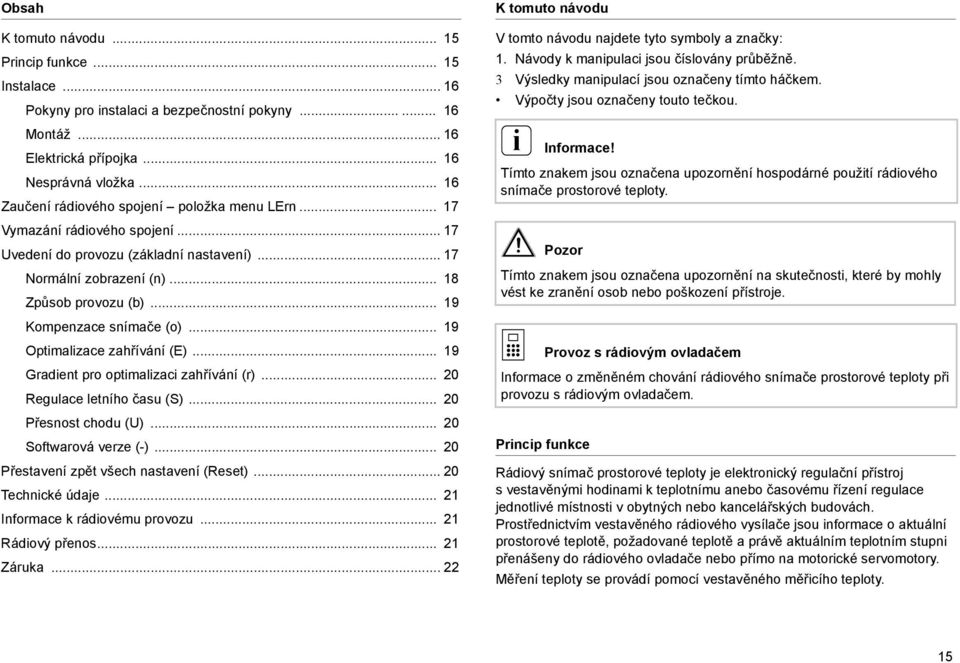

15 Obsah K tomuto návodu Prncp funkce Instalace Pokyny pro nstalac a bezpečnostní pokyny Montáž Elektrcká přípojka Nesprávná vložka Zaučení rádového spojení položka menu LErn Vymazání rádového spojení Uvedení do provozu (základní nastavení) Normální zobrazení (n) Způsob provozu (b) Kompenzace snímače (o) Optmalzace zahřívání (E) Gradent pro optmalzac zahřívání (r) Regulace letního času (S) Přesnost chodu (U) Softwarová verze (-) Přestavení zpět všech nastavení (Reset) Techncké údaje Informace k rádovému provozu Rádový přenos Záruka K tomuto návodu V tomto návodu najdete tyto symboly a značky: 1. Návody k manpulac jsou číslovány průběžně. 3 Výsledky manpulací jsou označeny tímto háčkem. Výpočty jsou označeny touto tečkou. Informace! Tímto znakem jsou označena upozornění hospodárné použtí rádového snímače prostorové teploty. Pozor Tímto znakem jsou označena upozornění na skutečnost, které by mohly vést ke zranění osob nebo poškození přístroje. Prncp funkce Provoz s rádovým ovladačem Informace o změněném chování rádového snímače prostorové teploty př provozu s rádovým ovladačem. Rádový snímač prostorové teploty je elektroncký regulační přístroj svestavěným hodnam k teplotnímu anebo časovému řízení regulace jednotlvé místnost v obytných nebo kancelářských budovách. Prostřednctvím vestavěného rádového vysílače jsou nformace o aktuální prostorové teplotě, požadované teplotě a právě aktuálním teplotním stupn přenášeny do rádového ovladače nebo přímo na motorcké servomotory. Měření teploty se provádí pomocí vestavěného měřcího teploty. 15

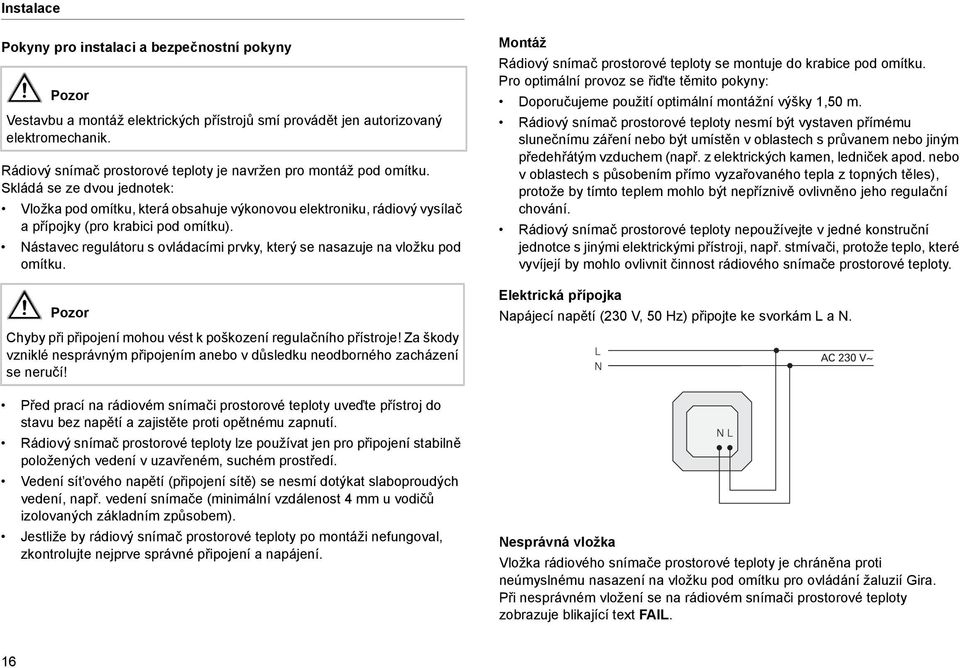

16 Instalace Pokyny pro nstalac a bezpečnostní pokyny Pozor Vestavbu a montáž elektrckých přístrojů smí provádět jen autorzovaný elektromechank. Rádový snímač prostorové teploty je navržen pro montáž pod omítku. Skládá se ze dvou jednotek: Vložka pod omítku, která obsahuje výkonovou elektronku, rádový vysílač a přípojky (pro krabc pod omítku). Nástavec regulátoru s ovládacím prvky, který se nasazuje na vložku pod omítku. Pozor Chyby př přpojení mohou vést k poškození regulačního přístroje! Za škody vznklé nesprávným přpojením anebo v důsledku neodborného zacházení se neručí! Před prací na rádovém snímač prostorové teploty uveďte přístroj do stavu bez napětí a zajstěte prot opětnému zapnutí. Rádový snímač prostorové teploty lze používat jen pro přpojení stablně položených vedení v uzavřeném, suchém prostředí. Vedení sít ového napětí (přpojení sítě) se nesmí dotýkat slaboproudých vedení, např. vedení snímače (mnmální vzdálenost 4 mm u vodčů zolovaných základním způsobem). Jestlže by rádový snímač prostorové teploty po montáž nefungoval, zkontrolujte nejprve správné přpojení a napájení. Montáž Rádový snímač prostorové teploty se montuje do krabce pod omítku. Pro optmální provoz se řďte těmto pokyny: Doporučujeme použtí optmální montážní výšky 1,50 m. Rádový snímač prostorové teploty nesmí být vystaven přímému slunečnímu záření nebo být umístěn v oblastech s průvanem nebo jným předehřátým vzduchem (např. z elektrckých kamen, lednček apod. nebo v oblastech s působením přímo vyzařovaného tepla z topných těles), protože by tímto teplem mohlo být nepříznvě ovlvněno jeho regulační chování. Rádový snímač prostorové teploty nepoužívejte v jedné konstruční jednotce s jným elektrckým přístroj, např. stmívač, protože teplo, které vyvíjejí by mohlo ovlvnt čnnost rádového snímače prostorové teploty. Elektrcká přípojka Napájecí napětí (230 V, 50 Hz) přpojte ke svorkám L a N. Nesprávná vložka Vložka rádového snímače prostorové teploty je chráněna prot neúmyslnému nasazení na vložku pod omítku pro ovládání žaluzí Gra. Př nesprávném vložení se na rádovém snímač prostorové teploty zobrazuje blkající text FAIL. 16

17 Zaučení rádového spojení položka menu LErn Aby se servomotor (servomotory) řízený (řízené) rádem nebo rádový ovladač přřadl (přřadly) rádovému snímač prostorové teploty, postupujte takto: 1. V normálním zobrazení stskněte tlačítko P nejméně po dobu 5 sekund, abyste se dostal k programovacímu menu. 2. Stskněte tlačítka + nebo -, abyste se dostal k položce menu LErn. 3. U všech přístrojů k zaučení spust te programovací režm. Vz návod k obsluze rádového přjímače. 4. Na rádovém snímač prostorové teploty stskněte tlačítko S, aby se zahájl postup zaučení. 3 Během postupu zaučení blká zobrazení LErn. 3 Po cca 5 sekundách se rádový snímač prostorové teploty vrátí zpět přímo k normálnímu zobrazení. Zaučení několka servomotorů řízených rádem Jestlže má být několk servomotorů řízených rádem přřazeno k jednomu rádovému snímač prostorové teploty, musí být nejprve všechny servomotory uvedeny do režmu zaučení, a to ještě předtím, než je postup zaučení spuštěn na rádovém snímač prostorové teploty. Vymazání rádového spojení Vymazání rádového spojení se provádí buď na servomotoru řízeném rádem (vz Návod k obsluze servomotoru řízeného rádem) nebo novým zaučením rádového spojení. Uvedení do provozu (základní nastavení) Důležté upozornění ke změnám v menu pro parametry Změny v tomto menu smí provádět jen kvalfkované osoby, protože za určtých okolností není př nesprávných nastaveních možný žádný smysluplný regulační provoz. V menu pro parametry mohou být defnovány parametry potřebné k uvedení do provozu. Výchozí nastavení z výroby je předvoleno tak, aby byl zajštěn smysluplný provoz bez nutnost přzpůsobení v menu pro parametry. K přepnutí na menu pro parametry: 1. Př normálním zobrazení držte tlačítka S a P stsknutá současně déle než 5 sekund. Následující parametry jsou nastavtelné popř. načítatelné: n (normální) b (provoz) o (offset) E (early) r (ramp) S (letní čas) U (čas) Normální zobrazení (čas, požadovaná teplota, skutečná teplota) Způsob provozu konvektorového vytápění, rozdělovače topného okruhu nebo rádového ovladače Kompenzace snímače pro vyrovnání stavebních vlvů Optmalzace zahřívání Gradent optmalzace zahřívání v mnutách na Kelvn Stanovení, která regulace letního času bude použta (Střední Evropa/VB) Korekční hodnota přesnost chodu v sekundách za den - Softwarová verze 17

18 K lepšímu přřazení jsou na zobrazení vlevo nahoře vždy znázorněno jž uvedené písmeno. Vpravo, pomocí čtyř velkých číslc je zobrazena příslušná hodnota. Stsknutím tlačítka S se otevře příslušný parametr k úpravě, hodnota parametru bude zobrazena jako blkající. Když je parametr změněn a potvrzen pomocí S, přejde menu pro parametry automatcky k dalšímu parametru. Pomocí tlačítka P se můžete kdykol vrátt zpět k normálnímu časovému programu. Změny v menu pro parametry Změny v menu pro parametry jsou okamžtě provedeny! Parametr je platný jako změněný nezávsle na tom, zda menu opustíte pomocí S nebo P nebo zda se automatcky po 1 mnutě zobrazení vrátí zpět k normálnímu zobrazení. Normální zobrazení (n) Pomocí tohoto parametru se může zvolt normální zobrazení rádového snímače prostorové teploty. Tato nformace je potom na dsplej vždy tehdy zobrazena, když není vybráno žádné menu a nejsou aktvní žádná nastavení pro dovolenou. 1. Pomocí tlačítek + a - můžete vybrat jeden z následujících uvedených způsobů provozu. 2. Aktvuje se pomocí S. Normální zobrazení Aktuální čas Aktuální požadovaná teplota Aktuální skutečná teplota * nastavení z výroby Zobrazení Uhr* SOLL Ist Normální zobrazení s jnou funkcí Př provozu s rádovým ovladačem př aktvovaném posunutí požadované hodnoty se trvale zobrazuje nastavená hodnota nezávsle na vybraném normálním zobrazení. Jakmle je posunutí požadované hodnoty odvoláno, zobrazí se opět vybrané normální zobrazení. 18

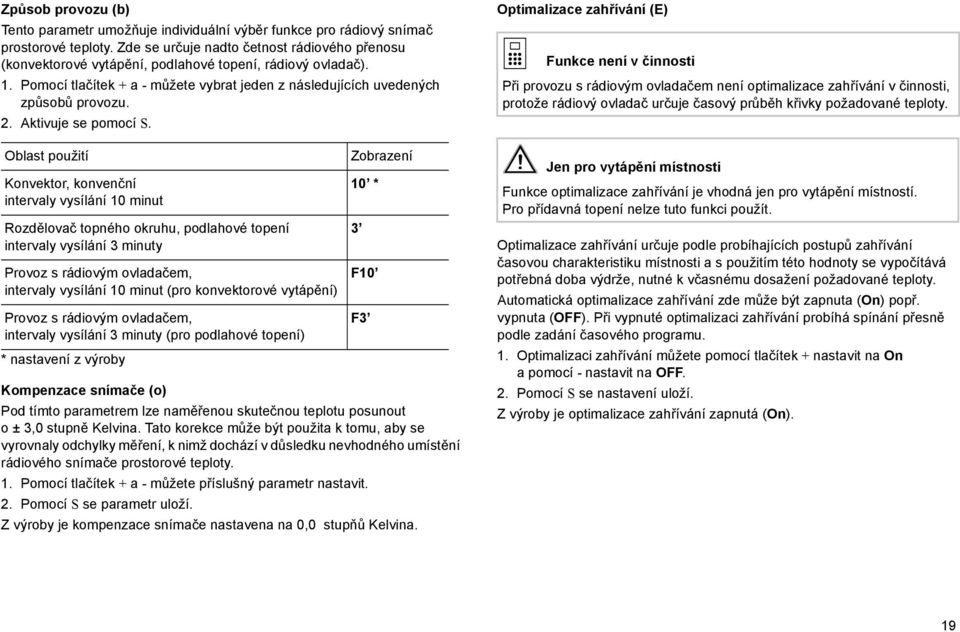

19 Způsob provozu (b) Tento parametr umožňuje ndvduální výběr funkce pro rádový snímač prostorové teploty. Zde se určuje nadto četnost rádového přenosu (konvektorové vytápění, podlahové topení, rádový ovladač). 1. Pomocí tlačítek + a - můžete vybrat jeden z následujících uvedených způsobů provozu. 2. Aktvuje se pomocí S. Oblast použtí Konvektor, konvenční ntervaly vysílání 10 mnut Rozdělovač topného okruhu, podlahové topení ntervaly vysílání 3 mnuty Provoz s rádovým ovladačem, ntervaly vysílání 10 mnut (pro konvektorové vytápění) Provoz s rádovým ovladačem, ntervaly vysílání 3 mnuty (pro podlahové topení) * nastavení z výroby Zobrazení 10 * Kompenzace snímače (o) Pod tímto parametrem lze naměřenou skutečnou teplotu posunout o ± 3,0 stupně Kelvna. Tato korekce může být použta k tomu, aby se vyrovnaly odchylky měření, k nmž dochází v důsledku nevhodného umístění rádového snímače prostorové teploty. 1. Pomocí tlačítek + a - můžete příslušný parametr nastavt. 2. Pomocí S se parametr uloží. Z výroby je kompenzace snímače nastavena na 0,0 stupňů Kelvna. 3 F10 F3 Optmalzace zahřívání (E) Funkce není v čnnost Př provozu s rádovým ovladačem není optmalzace zahřívání v čnnost, protože rádový ovladač určuje časový průběh křvky požadované teploty. Jen pro vytápění místnost Funkce optmalzace zahřívání je vhodná jen pro vytápění místností. Pro přídavná topení nelze tuto funkc použít. Optmalzace zahřívání určuje podle probíhajících postupů zahřívání časovou charakterstku místnost a s použtím této hodnoty se vypočítává potřebná doba výdrže, nutné k včasnému dosažení požadované teploty. Automatcká optmalzace zahřívání zde může být zapnuta (On) popř. vypnuta (OFF). Př vypnuté optmalzac zahřívání probíhá spínání přesně podle zadání časového programu. 1. Optmalzac zahřívání můžete pomocí tlačítek + nastavt na On a pomocí - nastavt na OFF. 2. Pomocí S se nastavení uloží. Z výroby je optmalzace zahřívání zapnutá (On). 19

20 Gradent pro optmalzac zahřívání (r) Pod touto položkou menu může být ovládán aktuální gradent, který se použje k výpočtu doby výdrže. Zobrazuje se potřebný čas v mnutách, který je nutný k tomu, aby se daná místnost ohřála o jeden stupeň Kelvna (1 K). Př zapnuté optmalzac zahřívání je tento gradent vždy nově zjšt ován př přechodu z fáze snížené teploty ke komfortní fáz. Z výroby je nastaveno spuštění optmalzace zahřívání s gradentem 15 mnut na Kelvn [mn/k]. Regulace letního času (S) Zde můžete vybrat regulac letního času, která má být použta pro výpočet okamžku přepnutí letního času. Rádový snímač prostorové teploty rozlšuje mez Střední Evropou a Velkou Brtání. Jestlže je funkce letního času vypnutá (OFF), neprovádí se automatcké přepínání času. V tomto případě pamatujte na to, že přestavení časů se musí provést ručně. 1. Pomocí tlačítek + a - můžete vybrat jeden z následujících uvedených způsobů provozu. 2. Aktvuje se pomocí S. Regulace pro Začátek letního času Konec letního času Zobrazení Střední Evropa Poslední neděle v březnu ze 2:00 h na 3:00 h Poslední neděle v říjnu ze 3:00 h na 2:00 h EUr* Přesnost chodu (U) Zde je z výroby zavedena korekce, která zajšt uje co nejpřesnější funkc hodn. Hodnota nastavuje korekční hodnotu v sekundách za den [s/d] a nelze j změnt. Softwarová verze (-) Pod touto položkou menu se lze dotázat na aktuálně nanstalovanou softwarovou verz. Sdìlení softwarové verze Př hlášení technckých problémů vždy sdělte také verz softwaru, která je v regulačním přístroj nanstalována. Přestavení zpět všech nastavení (Reset) Můžete vymazat všechna nastavení parametrů a programování a přístroj vrátt zpět k standardním výchozím hodnotám z výroby: 1. Př normálním zobrazení držte tlačítka + a - stsknutá současně déle než 10 sekund. 3 Regulační přístroj poté provede test zobrazení a začne s nastavením času pro nové první uvedení do provozu. Velká Brtáne Poslední neděle v březnu ze 2:00 h na 3:00 h Čtvrtá neděle v říjnu ze 3:00 h na 2:00 h Gb Vypnuto OFF * nastavení z výroby 20

21 Techncké údaje Rozsahy teploty: + 18 až + 30 C (Komfortní teplota) + 10 až + 22 C (Komfortní teplota a snížení teploty) + 5 až + 15 C (Teplota ochrany před zamrznutím) + 10 až + 30 C (Indvduální teplota) - 3 až + 3 K (Posunutí požadované hodnoty př provozu s rádovým ovladačem) Krok je vždy 0,5 K Snímač: Polovodčový snímač (KTY) nterní Jná nastavení: Pohyb v menu pomocí čtyř tlačítek Časová funkce: Elektroncké spínací hodny s týdenním programem, automatckým přepínáním letního a normálního času Programové pozce: 32, lbovolně během týdne rozděltelné v krocích 10 mnut Rezerva chodu: mn. 4 hodny prostřednctvím Gold-Cap (kondenzátor, bez batere) Provozní napětí: 230 V stř., 50 Hz Příkon: cca 4 VA Vysílací frekvence: 433,42 MHz Elektrcké přípojky: Šroubové svorky se šrouby s drážkou Způsob čnnost podle EN : 1.C (bez omezovací čnnost) Jmenovté rázové napětí: 4,0 kv Stupeň znečštění: 2 Povolená okolní teplota: 0 až + 50 C Druh ochrany: IP 30 Třída ochrany: II (př odborné montáž) Hmotnost: cca 180 g Informace k rádovému provozu Rádový přenos probíhá na přenosové cestě, která není vyhrazena, a proto nemohou být vyloučeny poruchy. Rádový přenos není vhodný pro bezpečnostní aplkace např. nouzové vypínání, nouzové volání. Dosah vysílání rádového vysílače (max. 100 m mmo budovu) je závslý na stavebních vlastnostech objektu: Suchý materál Prostupnost Dřevo, sádra, sádrokartonové desky cca 90% Pálená chla, dřevotřískové desky cca 70% Armovaný beton cca 30% Kov, kovová mříž, hlníkový povlak cca 10% Rádový přenos Přpojení tohoto rádového zařízení k jným komunkačním sítím je přípustné jen v rámc národních zákonů. Toto rádové zařízení se nesmí používat ke komunkac mmo hrance pozemku. Př provozu v Německu je třeba dodržovat pokyny o všeobecném přdělování pásem uvedené v Úředním lstu Vfg 73/2000. Př odborném použtí vyhovuje tento přístroj požadavkům Směrnce R&TTE (1999/5/ES). Úplné prohlášení o shodě najdete na nternetu na adrese: Rádový snímač prostorové teploty se smí používat ve všech státech EU aefta. 21

22 Záruka Poskytujeme záruku v rámc zákonných ustanovení. Odešlete přístroj nevyplaceně s popsem závady do našeho centrálního zákaznckého servsu. Gra Gersepen GmbH & Co. KG Servce Center Dahlenstraße 12 D Radevormwald Gra Gersepen GmbH & Co. KG Postfach 1220 D Radevormwald Telefon: +49 (0) 2195 / Fax: +49 (0) 2195 / Internet: 22
