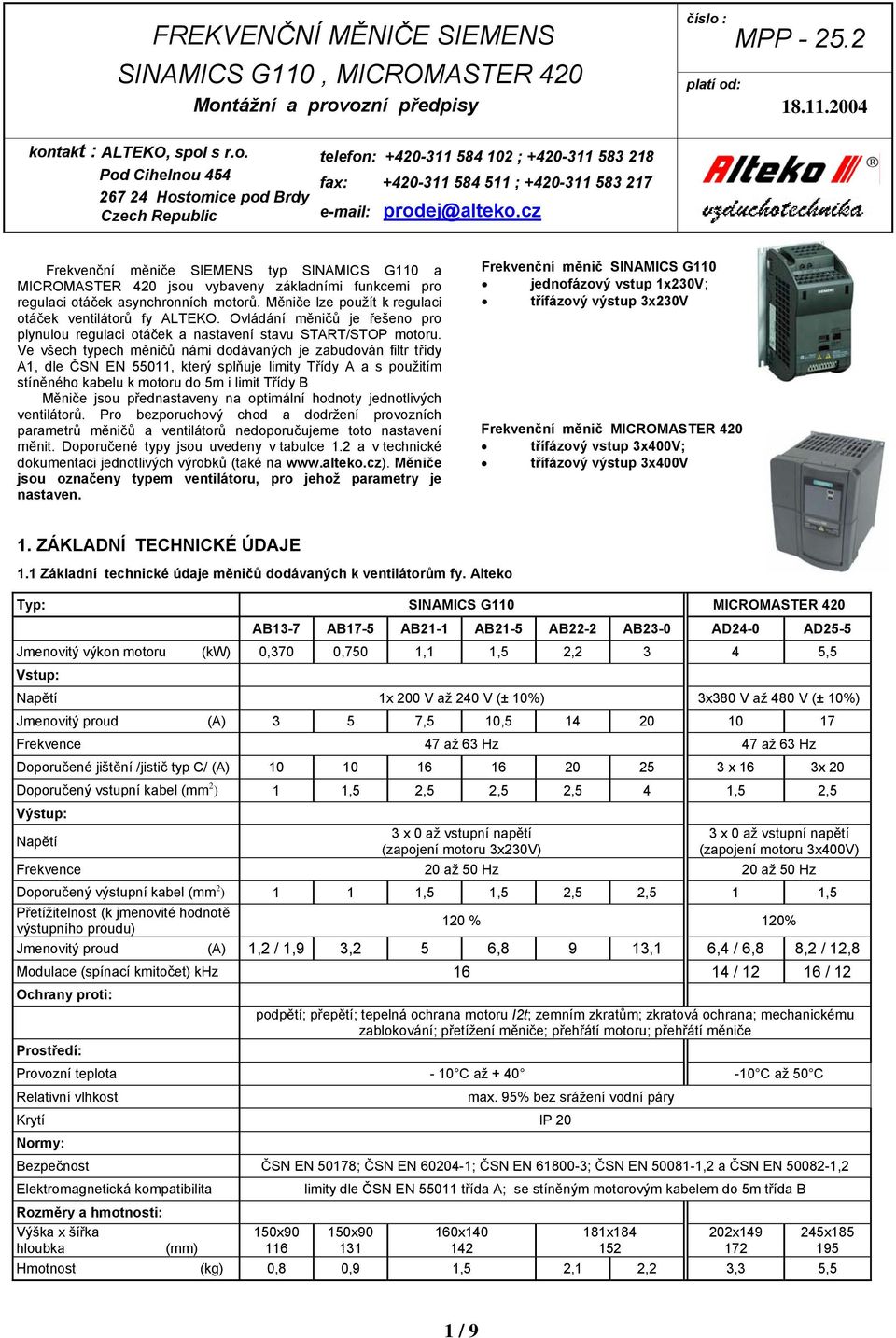

1 FREKVENČNÍ MĚNIČE SIEMENS, MICROMASTER 420 Montážní a provozní předpisy číslo : MPP platí od: kontakt : ALTEKO, spol s r.o. telefon: ; Pod Cihelnou 454 fax: ; Hostomice pod Brdy Czech Republic prodej@alteko.cz Frekvenční měniče SIEMENS typ a MICROMASTER 420 jsou vybaveny základními funkcemi pro regulaci otáček asynchronních motorů. Měniče lze použít k regulaci otáček ventilátorů fy ALTEKO. Ovládání měničů je řešeno pro plynulou regulaci otáček a nastavení stavu START/STOP motoru. Ve všech typech měničů námi dodávaných je zabudován filtr třídy A1, dle ČSN EN 55011, který splňuje limity Třídy A a s použitím stíněného kabelu k motoru do 5m i limit Třídy B Měniče jsou přednastaveny na optimální hodnoty jednotlivých ventilátorů. Pro bezporuchový chod a dodržení provozních parametrů měničů a ventilátorů nedoporučujeme toto nastavení měnit. Doporučené typy jsou uvedeny v tabulce 1.2 a v technické dokumentaci jednotlivých výrobků (také na Měniče jsou označeny typem ventilátoru, pro jehož parametry je nastaven. Frekvenční měnič jednofázový vstup 1x23; třífázový výstup 3x23 Frekvenční měnič MICROMASTER 420 třífázový vstup 3x40; třífázový výstup 3x40 1. ZÁKLADNÍ TECHNICKÉ ÚDAJE 1.1 Základní technické údaje měničů dodávaných k ventilátorům fy. Alteko Typ: MICROMASTER 420 AB13-7 AB17-5 AB21-1 AB21-5 AB22-2 AB23-0 AD24-0 AD25-5 Jmenovitý výkon motoru (kw) 0,370 0,750 1,1 1,5 2, ,5 Vstup: Napětí 1x 200 V až 240 V (± 10%) 3x380 V až 480 V (± 10%) Jmenovitý proud (A) 3 5 7,5 10, Frekvence 47 až 63 Hz 47 až 63 Hz Doporučené jištění /jistič typ C/ (A) x 16 3x 20 Doporučený vstupní kabel (mm 2 ) 1 1,5 2,5 2,5 2,5 4 1,5 2,5 Výstup: Napětí 3 x 0 až vstupní napětí (zapojení motoru 3x23) 3 x 0 až vstupní napětí (zapojení motoru 3x40) Frekvence 20 až 50 Hz 20 až 50 Hz Doporučený výstupní kabel (mm 2 ) 1 1 1,5 1,5 2,5 2,5 1 1,5 Přetížitelnost (k jmenovité hodnotě 120 % 120% výstupního proudu) Jmenovitý proud (A) 1,2 / 1,9 3,2 5 6,8 9 13,1 6,4 / 6,8 8,2 / 12,8 Modulace (spínací kmitočet) khz / / 12 Ochrany proti: Prostředí: podpětí; přepětí; tepelná ochrana motoru I2t; zemním zkratům; zkratová ochrana; mechanickému zablokování; přetížení měniče; přehřátí motoru; přehřátí měniče Provozní teplota - 10 C až C až 50 C Relativní vlhkost max. 95% bez srážení vodní páry Krytí IP 20 Normy: Bezpečnost ČSN EN 50178; ČSN EN ; ČSN EN ; ČSN EN ,2 a ČSN EN ,2 Elektromagnetická kompatibilita Rozměry a hmotnosti: Výška x šířka hloubka (mm) 150x limity dle ČSN EN třída A; se stíněným motorovým kabelem do 5m třída B 150x x x x Hmotnost (kg) 0,8 0,9 1,5 2,1 2,2 3,3 5,5 245x / 9

2 1.2 Přiřazení měničů k ventilátorům (naprogramované měniče) Měnič označení měniče - 370W 6SL3211-0AB13-7BA0-370W 6SL3211-0AB13-7BA0-750W 6SL3211-0AB17-5BA0-1,1kW 6SL3211-0AB21-1AA0-1,5kW 6SL3211-0AB21-5AA0-2,2kW 6SL3211-0AB22-2AA0-3kW 6SL3211-0AB23-0AA0 MICROMASTER 420-4kW 6SE6420-2AD24-0BA1 MICROMASTER 420-4kW 6SE6420-2AD24-0BA1 nastavení A / khz Jištění (A) jistič-c použití k ventilátorům RFC RFE TERNO ALT 1,2 / VTR 1,9 / VTR 3,2 / VTR VTR 5 / VTR ,8 / VTR VTR / VTR VTR 13,1 / ,4 / 14 3x16 (355-15)* (400-15)* 6.8 / 12 3x VTR MICROMASTER 420-5,5kW 6SE6420-2AD25-5CA1 MICROMASTER 420-5,5kW 6SE6420-2AD25-5CA1 8,2 / 16 3x ( )* 12,8 / 12 3x Parametry měničů dodávaných k ventilátorům fy ALTEKO (rozdíl od továrního nastavení): nastavený výstupní proud dle ventilátorů (viz tabulka) při použití ovládacího panelu se zobrazuje výstupní proud měniče při přetížení motoru (měniče) dojde ke snížení výstupního proudu (snížení výstupního kmitočtu) špičkový proud motoru je nastaven na 120% nastaveného jmenovitého proudu měniče, při přetížení po dobu 60s dojde ke snížení proudu na dobu 240s, toto se opakuje v cyklu 300s digitální vstup ( u G110 č.5, u MM420 č.7) je nastaven na externí poruchu - pro připojení termokontaktu motoru (viz zapojení dálkového ovladače DFA-SV) poruchová hlášení signalizována sepnutím kontaktů (G110-1 a 2; MM a 11) regulace výstupního kmitočtu (otáček motoru) v rozsahu 20Hz až 50Hz napětím 0 1 automatické nulování poruchového hlášení a automatický start pohonu po obnovení dodávky elektrické energie!!! Ostatní technické údaje, instalace, uvedení do provozu a další informace jsou uvedeny v návodech k obsluze. Výpisy těchto návodů jsou dodávány s frekvenčním měničem. Kompletní dokumentace je k dispozici na stránkách výrobce * při požadavku na 3-fázový (3x40) přívod k měniči 2. OVLADAČE REGULÁTORŮ OTÁČEK - FREKVENČNÍCH MĚNIČŮ Součástí dodávky regulátorů otáček frekvenčních měničů mohou být tato zařízení: 2.1 Dálkové ovladače DFA Frekvenční měniče lze ovládat dálkovými ovladači DFA. Ovladače jsou shodné pro ovládání obou typů frekvenčních měničů i MICROMASTER 420. Jedním ovladačem lze ovládat jeden nebo dva měniče společně. Funkce ovladačů DFA: sdružená signalizace poruchových stavů LED dioda START/STOP ventilátoru (pouze typ DFA-SV) krytí IP20 ve verzi DFA-S a DFA-SV krytí IP40 ve verzi DFA-SVP a DFA-SP volba hodnoty požadované výstupní frekvence: otočný potenciometr s plynulou regulací od 20 do 50Hz nebo od 30 do 50Hz (pro použití s elektrickým nebo plynovým ohřívačem) stupnice ovladačů jsou číslovány čísly 1 až 8, tyto číslice odpovídají výkonovým charakteristikám ventilátorů uvedených v technické dokumentaci fy ALTEKO. 2 / 9

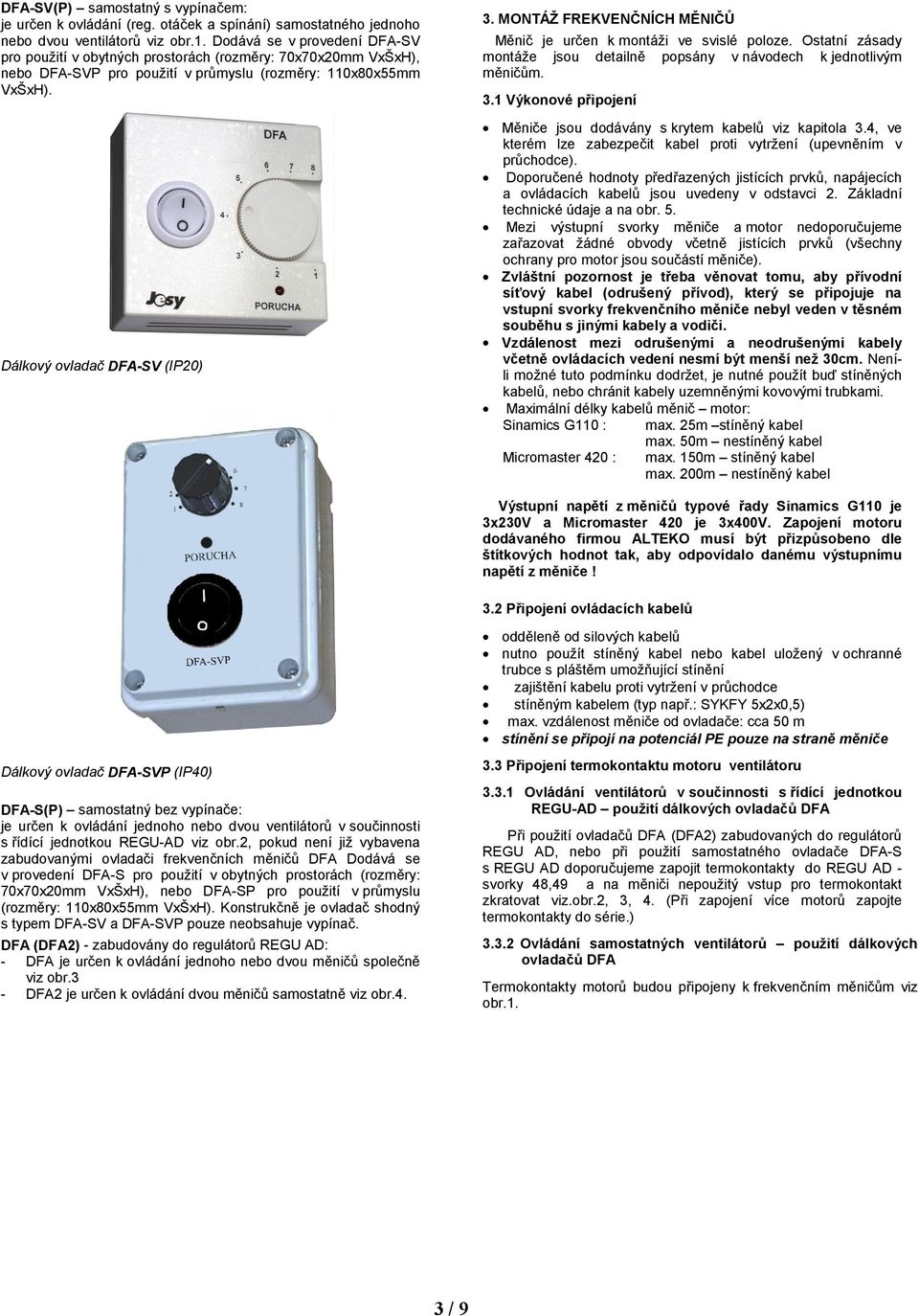

3 DFA-SV(P) samostatný s vypínačem: je určen k ovládání (reg. otáček a spínání) samostatného jednoho nebo dvou ventilátorů viz obr.1. Dodává se v provedení DFA-SV pro použití v obytných prostorách (rozměry: 70x70x20mm VxŠxH), nebo DFA-SVP pro použití v průmyslu (rozměry: 110x80x55mm VxŠxH). Dálkový ovladač DFA-SV (IP20) 3. MONTÁŽ FREKVENČNÍCH MĚNIČŮ Měnič je určen k montáži ve svislé poloze. Ostatní zásady montáže jsou detailně popsány v návodech k jednotlivým měničům. 3.1 Výkonové připojení Měniče jsou dodávány s krytem kabelů viz kapitola 3.4, ve kterém lze zabezpečit kabel proti vytržení (upevněním v průchodce). Doporučené hodnoty předřazených jistících prvků, napájecích a ovládacích kabelů jsou uvedeny v odstavci 2. Základní technické údaje a na obr. 5. Mezi výstupní svorky měniče a motor nedoporučujeme zařazovat žádné obvody včetně jistících prvků (všechny ochrany pro motor jsou součástí měniče). Zvláštní pozornost je třeba věnovat tomu, aby přívodní síťový kabel (odrušený přívod), který se připojuje na vstupní svorky frekvenčního měniče nebyl veden v těsném souběhu s jinými kabely a vodiči. Vzdálenost mezi odrušenými a neodrušenými kabely včetně ovládacích vedení nesmí být menší než 30cm. Neníli možné tuto podmínku dodržet, je nutné použít buď stíněných kabelů, nebo chránit kabely uzemněnými kovovými trubkami. Maximální délky kabelů měnič motor: Sinamics G110 : max. 25m stíněný kabel max. 50m nestíněný kabel Micromaster 420 : max. 150m stíněný kabel max. 200m nestíněný kabel Výstupní napětí z měničů typové řady Sinamics G110 je 3x23 a Micromaster 420 je 3x40. Zapojení motoru dodávaného firmou ALTEKO musí být přizpůsobeno dle štítkových hodnot tak, aby odpovídalo danému výstupnímu napětí z měniče! 3.2 Připojení ovládacích kabelů odděleně od silových kabelů nutno použít stíněný kabel nebo kabel uložený v ochranné trubce s pláštěm umožňující stínění zajištění kabelu proti vytržení v průchodce stíněným kabelem (typ např.: SYKFY 5x2x0,5) max. vzdálenost měniče od ovladače: cca 50 m stínění se připojí na potenciál PE pouze na straně měniče Dálkový ovladač DFA-SVP (IP40) DFA-S(P) samostatný bez vypínače: je určen k ovládání jednoho nebo dvou ventilátorů v součinnosti s řídící jednotkou REGU-AD viz obr.2, pokud není již vybavena zabudovanými ovladači frekvenčních měničů DFA Dodává se v provedení DFA-S pro použití v obytných prostorách (rozměry: 70x70x20mm VxŠxH), nebo DFA-SP pro použití v průmyslu (rozměry: 110x80x55mm VxŠxH). Konstrukčně je ovladač shodný s typem DFA-SV a DFA-SVP pouze neobsahuje vypínač. DFA (DFA2) - zabudovány do regulátorů REGU AD: - DFA je určen k ovládání jednoho nebo dvou měničů společně viz obr.3 - DFA2 je určen k ovládání dvou měničů samostatně viz obr Připojení termokontaktu motoru ventilátoru Ovládání ventilátorů v součinnosti s řídící jednotkou REGU-AD použití dálkových ovladačů DFA Při použití ovladačů DFA (DFA2) zabudovaných do regulátorů REGU AD, nebo při použití samostatného ovladače DFA-S s REGU AD doporučujeme zapojit termokontakty do REGU AD - svorky 48,49 a na měniči nepoužitý vstup pro termokontakt zkratovat viz.obr.2, 3, 4. (Při zapojení více motorů zapojte termokontakty do série.) Ovládání samostatných ventilátorů použití dálkových ovladačů DFA Termokontakty motorů budou připojeny k frekvenčním měničům viz obr.1. 3 / 9

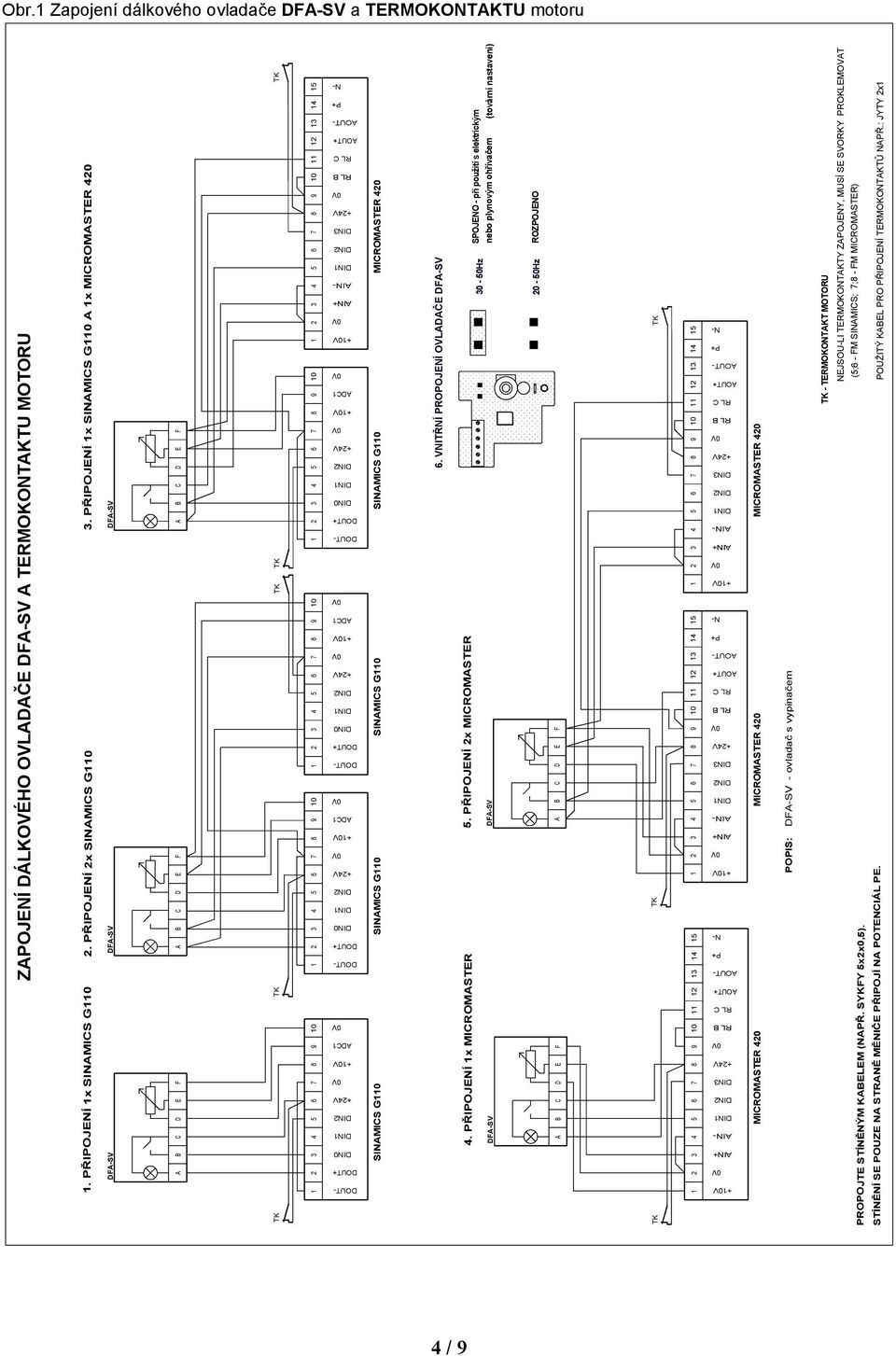

4 (5;6 - FM SINAMICS; 7;8 - FM MICROMASTER) Obr.1 Zapojení dálkového ovladače DFA-SV a TERMOKONTAKTU motoru ZAPOJENÍ DÁLKOVÉHO OVLADAČE DFA-SV A TERMOKONTAKTU MOTORU 3. PŘIPOJENÍ 1x A 1x MICROMASTER PŘIPOJENÍ 1x 2. PŘIPOJENÍ 2x DFA-SV DFA-SV DFA-SV A B C D E F A B C D E F A B C D E F A B C D E F A B C D E F +1 AI +1 AI +1 AI AI MICROMASTER VNITŘNÍ PROPOJENÍ OVLADAČE DFA-SV 4. PŘIPOJENÍ 1x MICROMASTER 5. PŘIPOJENÍ 2x MICROMASTER 30-50Hz SPOJENO - při použití s elektrickým nebo plynovým ohřívačem (tovární nastavení) DFA-SV DFA-SV 20-50Hz ROZPOJENO MICROMASTER 420 MICROMASTER 420 MICROMASTER 420 POPIS: DFA-SV - ovladač s vypinačem - TERMOKONTAKT MOTORU NEJSOU-LI TERMOKONTAKTY ZAPOJENY, MUSÍ SE SVORKY PROKLEMOVAT PROPOJTE STÍNĚNÝM KABELEM (NAPŘ. SYKFY 5x2x0,5). STÍNĚNÍ SE POUZE NA STRANĚ MĚNIČE PŘIPOJÍ NA POTENCIÁL PE. POUŽITÝ KABEL PRO PŘIPOJENÍ TERMOKONTAKTŮ NAPŘ.: JYTY 2x1 4 / 9

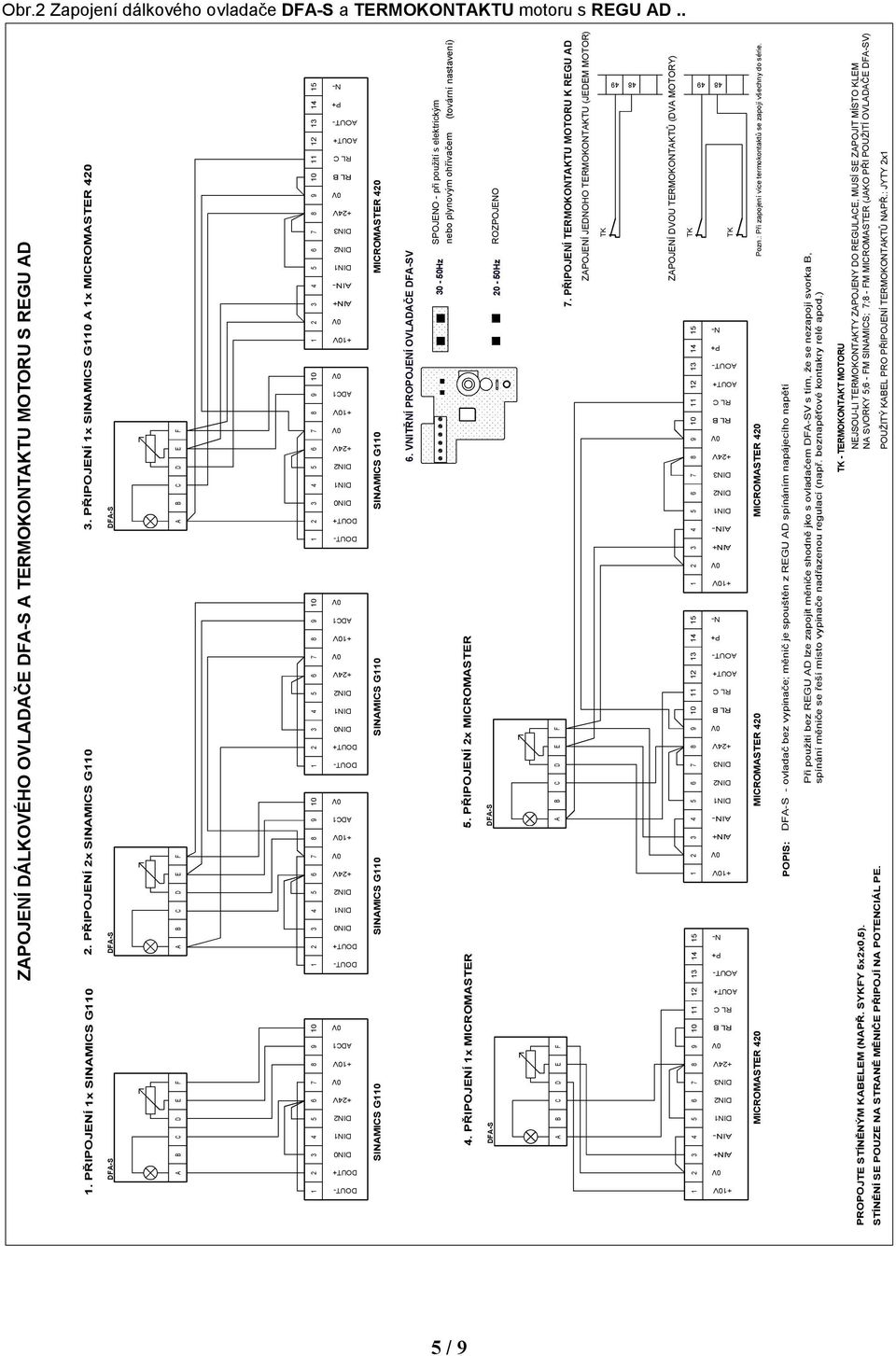

5 NA SVORKY 5;6 - FM SINAMICS; 7;8 - FM MICROMASTER (JAKO PŘI POUŽITÍ OVLADAČE DFA-SV) Obr.2 Zapojení dálkového ovladače DFA-S a TERMOKONTAKTU motoru s REGU AD.. ZAPOJENÍ DÁLKOVÉHO OVLADAČE DFA-S A TERMOKONTAKTU MOTORU S REGU AD 3. PŘIPOJENÍ 1x A 1x MICROMASTER PŘIPOJENÍ 1x 2. PŘIPOJENÍ 2x DFA-S DFA-S DFA-S A B C D E F A B C D E F A B C D E F A B C D E F A B C D E F +1 AI +1 AI +1 AI AI MICROMASTER VNITŘNÍ PROPOJENÍ OVLADAČE DFA-SV 30-50Hz SPOJENO - při použití s elektrickým nebo plynovým ohřívačem (tovární nastavení) 4. PŘIPOJENÍ 1x MICROMASTER 5. PŘIPOJENÍ 2x MICROMASTER DFA-S DFA-S 20-50Hz ROZPOJENO 7. PŘIPOJENÍ TERMOKONTAKTU MOTORU K REGU AD ZAPOJENÍ JEDNOHO TERMOKONTAKTU (JEDEM MOTOR) ZAPOJENÍ DVOU TERMOKONTAKTŮ (DVA MOTORY) MICROMASTER 420 MICROMASTER 420 MICROMASTER 420 Pozn.: Při zapojení více termokontaktů se zapojí všechny do série. POPIS: DFA-S - ovladač bez vypinače; měnič je spouštěn z REGU AD spínáním napájecího napětí Při použití bez REGU AD lze zapojit měniče shodně jko s ovladačem DFA-SV s tím, že se nezapojí svorka B, spínání měniče se řeší místo vypinače nadřazenou regulací (např. beznapěťové kontakry relé apod.) PROPOJTE STÍNĚNÝM KABELEM (NAPŘ. SYKFY 5x2x0,5). STÍNĚNÍ SE POUZE NA STRANĚ MĚNIČE PŘIPOJÍ NA POTENCIÁL PE. - TERMOKONTAKT MOTORU NEJSOU-LI TERMOKONTAKTY ZAPOJENY DO REGULACE, MUSÍ SE ZAPOJIT MÍSTO KLEM POUŽITÝ KABEL PRO PŘIPOJENÍ TERMOKONTAKTŮ NAPŘ.: JYTY 2x1 5 / 9

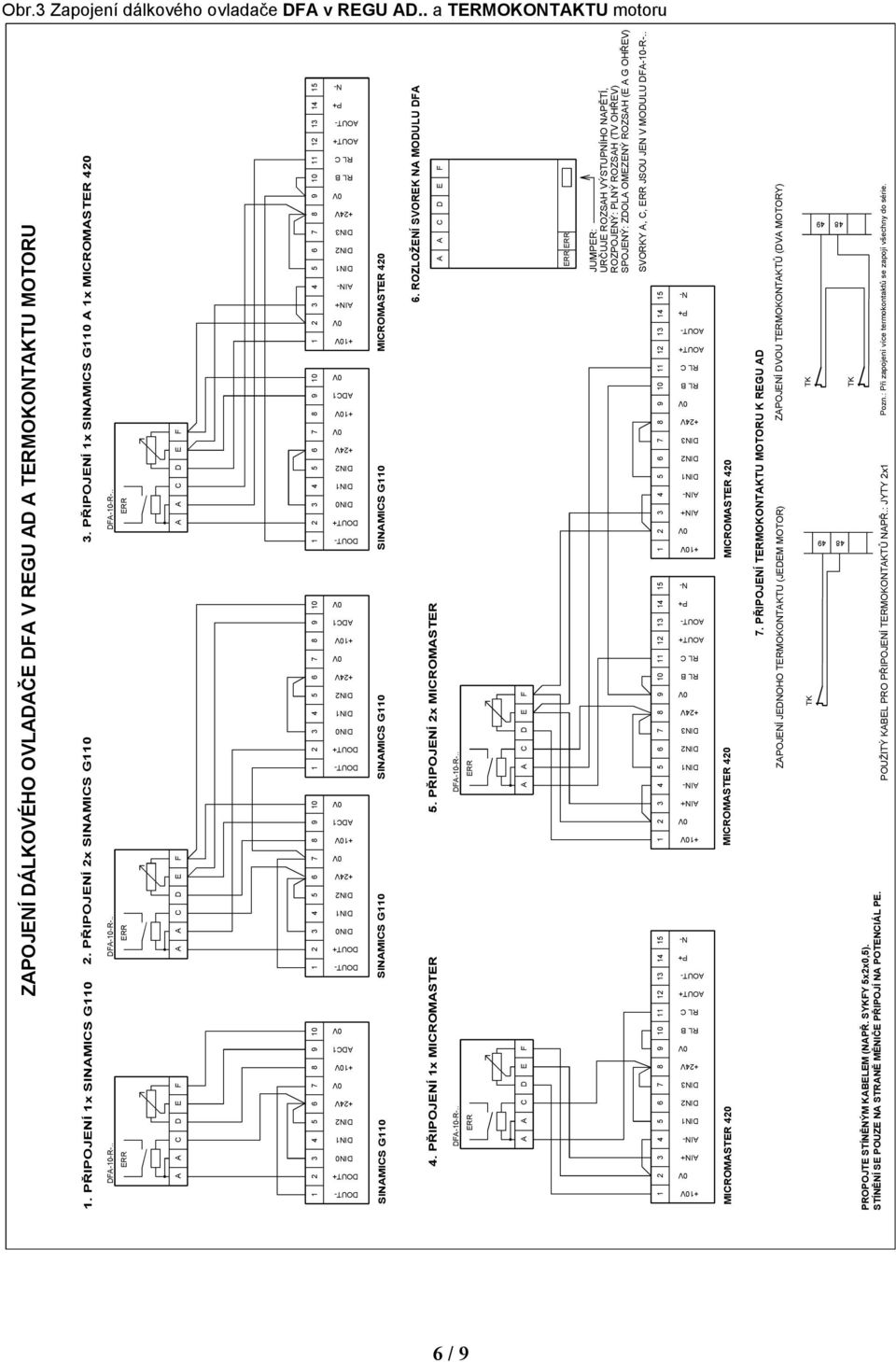

6 Obr.3 Zapojení dálkového ovladače DFA v REGU AD.. a TERMOKONTAKTU motoru ZAPOJENÍ DÁLKOVÉHO OVLADAČE DFA V REGU AD A TERMOKONTAKTU MOTORU 1. PŘIPOJENÍ 1x 2. PŘIPOJENÍ 2x 3. PŘIPOJENÍ 1x A 1x MICROMASTER 420 DFA-10-R-.. DFA-10-R-.. DFA-10-R AI +1 AI +1 AI AI MICROMASTER PŘIPOJENÍ 1x MICROMASTER 5. PŘIPOJENÍ 2x MICROMASTER 6. ROZLOŽENÍ SVOREK NA MODULU DFA DFA-10-R-.. DFA-10-R-.. JUMPER: URČUJE ROZSAH VÝSTUPNÍHO NAPĚTÍ, ROZPOJENÝ: PLNÝ ROZSAH (TV OHŘEV) SPOJENÝ: ZDOLA OMEZENÝ ROZSAH (E A G OHŘEV) SVORKY A, C, JSOU JEN V MODULU DFA-10-R-.. MICROMASTER 420 MICROMASTER 420 MICROMASTER PŘIPOJENÍ TERMOKONTAKTU MOTORU K REGU AD ZAPOJENÍ JEDNOHO TERMOKONTAKTU (JEDEM MOTOR) ZAPOJENÍ DVOU TERMOKONTAKTŮ (DVA MOTORY) PROPOJTE STÍNĚNÝM KABELEM (NAPŘ. SYKFY 5x2x0,5). STÍNĚNÍ SE POUZE NA STRANĚ MĚNIČE PŘIPOJÍ NA POTENCIÁL PE. POUŽITÝ KABEL PRO PŘIPOJENÍ TERMOKONTAKTŮ NAPŘ.: JYTY 2x1 Pozn.: Při zapojení více termokontaktů se zapojí všechny do série. 6 / 9

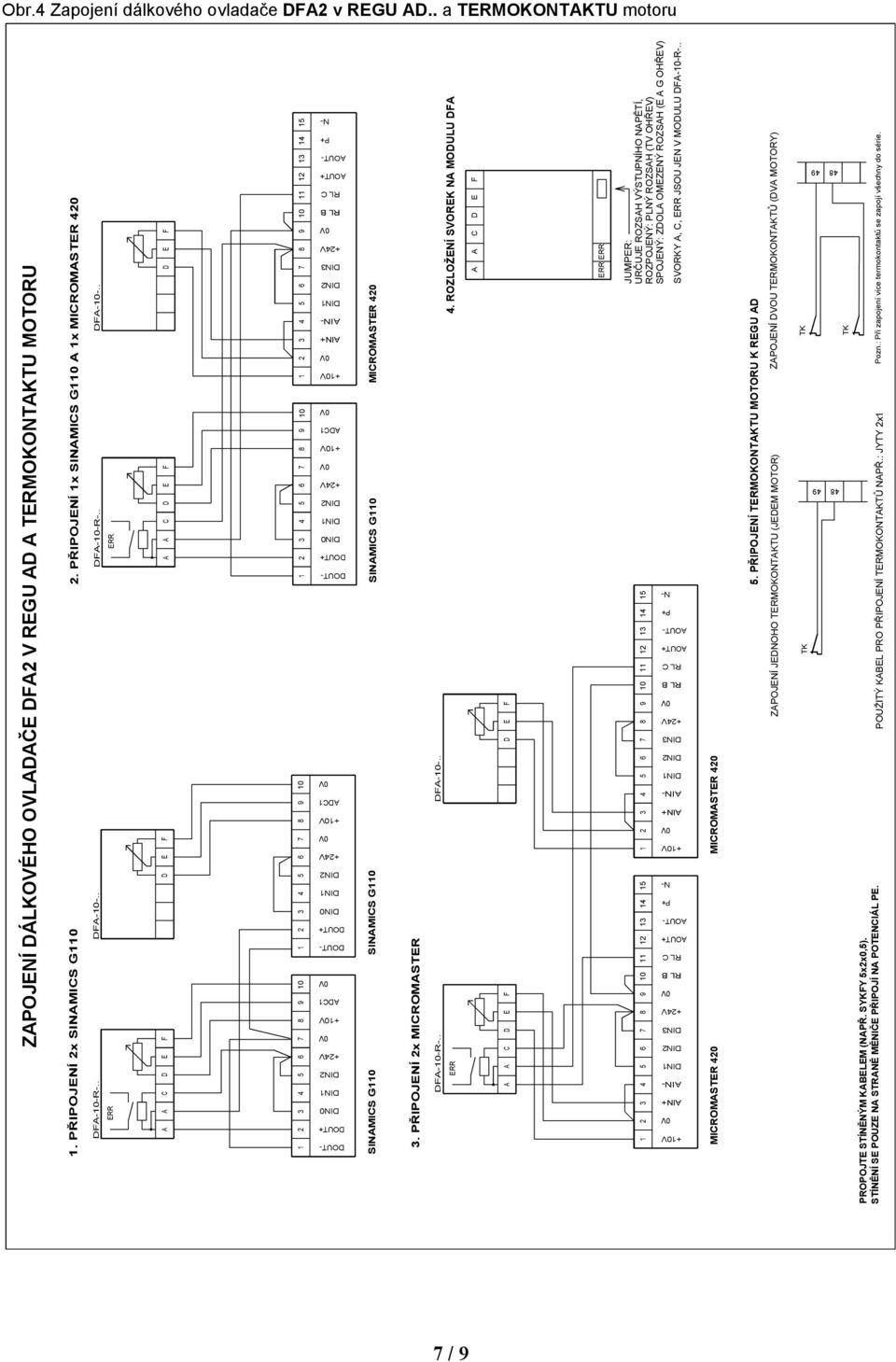

7 Obr.4 Zapojení dálkového ovladače DFA2 v REGU AD.. a TERMOKONTAKTU motoru ZAPOJENÍ DÁLKOVÉHO OVLADAČE DFA2 V REGU AD A TERMOKONTAKTU MOTORU 1. PŘIPOJENÍ 2x 2. PŘIPOJENÍ 1x A 1x MICROMASTER 420 DFA-10-R-.. DFA DFA-10-R-.. DFA D E F D E F DFA-10-R-.. DFA D E F AI AI AI MICROMASTER PŘIPOJENÍ 2x MICROMASTER 4. ROZLOŽENÍ SVOREK NA MODULU DFA JUMPER: URČUJE ROZSAH VÝSTUPNÍHO NAPĚTÍ, ROZPOJENÝ: PLNÝ ROZSAH (TV OHŘEV) SPOJENÝ: ZDOLA OMEZENÝ ROZSAH (E A G OHŘEV) SVORKY A, C, JSOU JEN V MODULU DFA-10-R-.. MICROMASTER 420 MICROMASTER PŘIPOJENÍ TERMOKONTAKTU MOTORU K REGU AD ZAPOJENÍ JEDNOHO TERMOKONTAKTU (JEDEM MOTOR) ZAPOJENÍ DVOU TERMOKONTAKTŮ (DVA MOTORY) PROPOJTE STÍNĚNÝM KABELEM (NAPŘ. SYKFY 5x2x0,5). STÍNĚNÍ SE POUZE NA STRANĚ MĚNIČE PŘIPOJÍ NA POTENCIÁL PE. POUŽITÝ KABEL PRO PŘIPOJENÍ TERMOKONTAKTŮ NAPŘ.: JYTY 2x1 Pozn.: Při zapojení více termokontaktů se zapojí všechny do série. 7 / 9

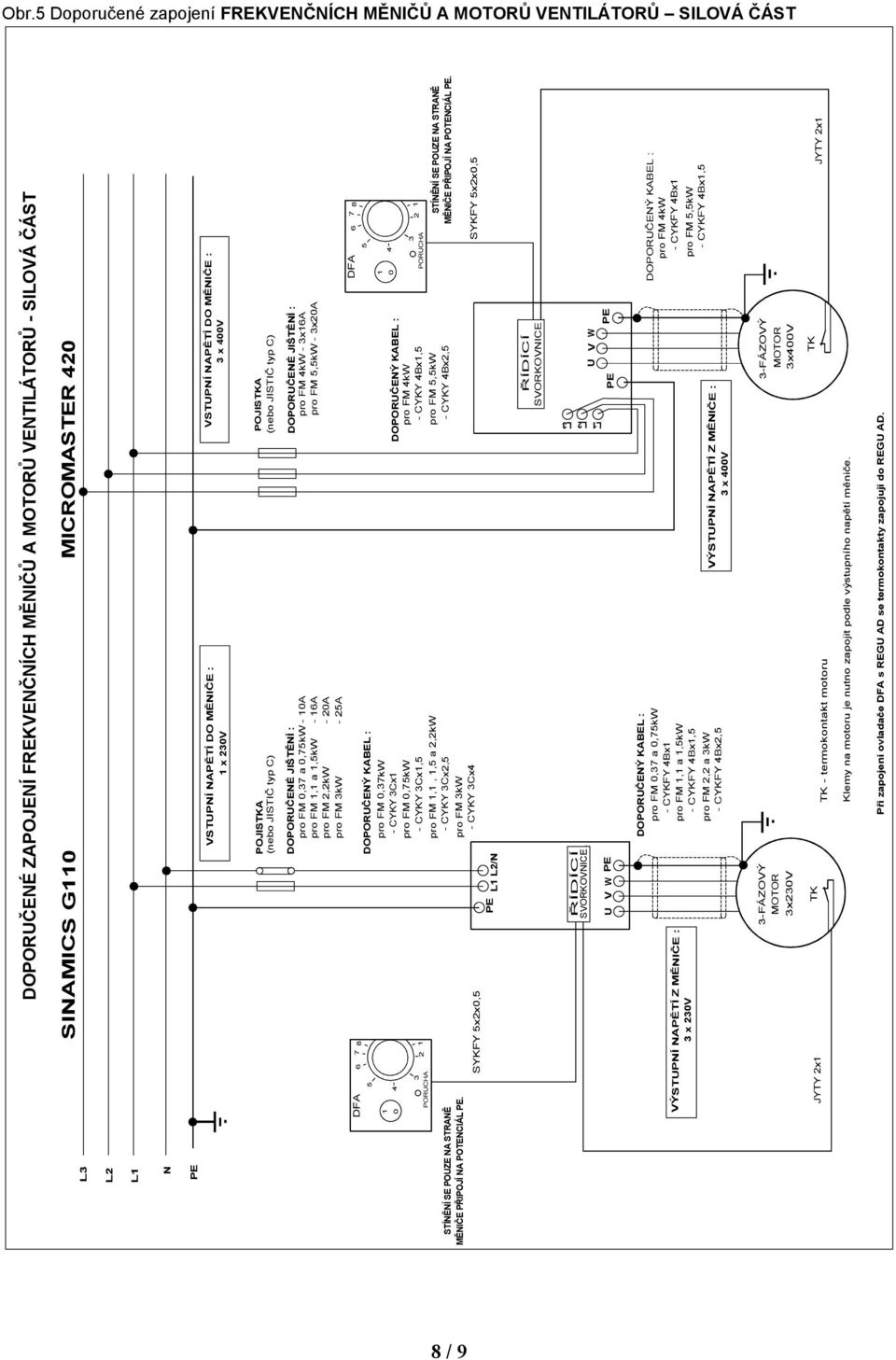

8 pro FM 2,2kW - 20A pro FM 0,75kW pro FM 1,1, 1,5 a 2,2kW pro FM 3kW - CYKFY 4Bx1 Obr.5 Doporučené zapojení FREKVENČNÍCH MĚNIČŮ A MOTORŮ VENTILÁTORŮ SILOVÁ ČÁST DOPORUČENÉ ZAPOJENÍ FREKVENČNÍCH MĚNIČŮ A MOTORŮ VENTILÁTORŮ - SILOVÁ ČÁST MICROMASTER 420 L3 L2 L1 N PE VSTUPNÍ NAPĚTÍ DO MĚNIČE : 1 x 23 VSTUPNÍ NAPĚTÍ DO MĚNIČE : 3 x 40 POJISA (nebo JISTIČ typ C) POJISA (nebo JISTIČ typ C) DFA PORUCHA SYKFY 5x2x0,5 PE L1 L2/N DOPORUČENÝ KABEL : pro FM 0,37kW - CYKY 3Cx1 - CYKY 3Cx1,5 DOPORUČENÝ KABEL : pro FM 4kW pro FM 5,5kW - CYKY 4Bx2,5 - CYKY 3Cx2,5 STÍNĚNÍ SE POUZE NA STRANĚ MĚNIČE PŘIPOJÍ NA POTENCIÁL PE. DOPORUČENÉ JIŠTĚNÍ : pro FM 0,37 a 0,75kW - 10A pro FM 1,1 a 1,5kW - 16A pro FM 3kW - 25A DOPORUČENÉ JIŠTĚNÍ : pro FM 4kW - 3x16A pro FM 5,5kW - 3x20A - CYKY 4Bx1,5 DFA PORUCHA STÍNĚNÍ SE POUZE NA STRANĚ MĚNIČE PŘIPOJÍ NA POTENCIÁL PE. SYKFY 5x2x0,5 - CYKY 3Cx4 ŘÍDÍCÍ SVORKOVNICE U V W PE U V W L1 L2 L3 ŘÍDÍCÍ SVORKOVNICE PE PE DOPORUČENÝ KABEL : pro FM 0,37 a 0,75kW - CYKFY 4Bx1 pro FM 1,1 a 1,5kW - CYKFY 4Bx1,5 pro FM 2,2 a 3kW - CYKFY 4Bx2,5 DOPORUČENÝ KABEL : pro FM 4kW VÝSTUPNÍ NAPĚTÍ Z MĚNIČE : 3 x 23 pro FM 5,5kW - CYKFY 4Bx1,5 VÝSTUPNÍ NAPĚTÍ Z MĚNIČE : 3 x 40 3-FÁZOVÝ MOTOR 3x23 3-FÁZOVÝ MOTOR 3x40 JYTY 2x1 JYTY 2x1 - termokontakt motoru Klemy na motoru je nutno zapojit podle výstupního napětí měniče. Při zapojení ovladače DFA s REGU AD se termokontakty zapojují do REGU AD. 8 / 9

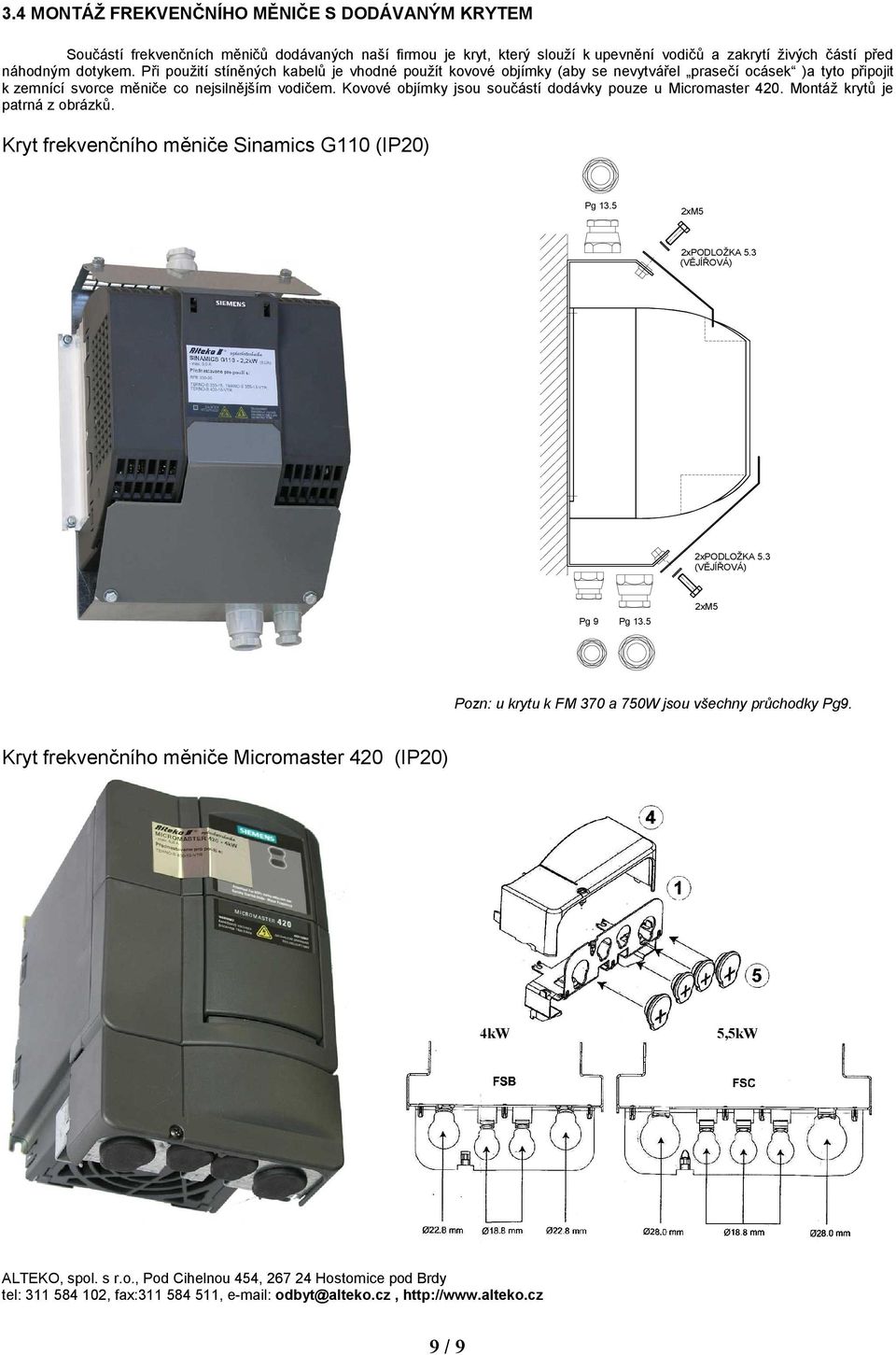

9 3.4 MONTÁŽ FREKVENČNÍHO MĚNIČE S DODÁVANÝM KRYTEM Součástí frekvenčních měničů dodávaných naší firmou je kryt, který slouží k upevnění vodičů a zakrytí živých částí před náhodným dotykem. Při použití stíněných kabelů je vhodné použít kovové objímky (aby se nevytvářel prasečí ocásek )a tyto připojit k zemnící svorce měniče co nejsilnějším vodičem. Kovové objímky jsou součástí dodávky pouze u Micromaster 420. Montáž krytů je patrná z obrázků. Kryt frekvenčního měniče Sinamics G110 (IP20) Pg xM5 2xPODLOŽKA 5.3 (VĚJÍŘOVÁ) 2xPODLOŽKA 5.3 (VĚJÍŘOVÁ) Pg 9 Pg xM5 Pozn: u krytu k FM 370 a 750W jsou všechny průchodky Pg9. Kryt frekvenčního měniče Micromaster 420 (IP20) 4kW 5,5kW ALTEKO, spol. s r.o., Pod Cihelnou 454, Hostomice pod Brdy tel: , fax: , odbyt@alteko.cz, 9 / 9
