1 TRAKTOROVÝ NÁVĚS - NOSIČ KONTEJNERŮ TRACTOR HOOK LIFT TRAILER TN CTS 05-3-K Katalog náhradních dílů Spare parts catalogue

2 Adresa výrobce: CHARVÁT CTS a. s. tel.: Factory address: Okřínek 53 fax: , Poděbrady CZECH REPUBLIC http: // Veškerá práva podle zákona o právu původce zůstávají vysloveně vyhrazena firmě CHARVÁT CTS a. s. Okřínek. All rights are legally reserved by CHARVÁT CTS a. s. Okřínek Technické změny z důvodů dalšího vývoje vyhrazeny. All changes due to technical development of the product are reserved. TN CTS 05-3-K: OBSAH TN CTS 05-3-K: TABLE OF CONTENTS 00 - Celkový pohled Overall view Přední člen Articulated mast Střední člen Main arm frame Zadní člen Tipping frame Rám podvozku Chassis frame Podsestava rámu Frame subassembly Rám - umístění popisů Frame - description location

3 04. - Podsestava podvozku Chassis subassembly Podsestava oje Drawbar subassembly Podsestava blatníku Mudguard subassembly Hydraulický okruh Hydraulic loop Hydraulické schéma Hydraulic scheme Elektrický okruh Electric loop Elektrické schéma Electric scheme Pneumatické schéma brzdového systému dvouhadicové provedení Scheme air brake system two hose design Pneumatické schéma brzdového systému jednohadicové provedení Scheme air brake system one hose design

4 CHARVÁT CTS a. s. OKŘÍNEK - K087.H

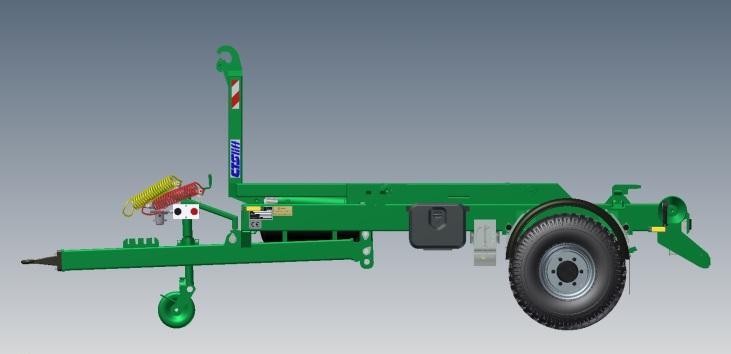

5 CELKOVÝ POHLED / OVERALL VIEW: K087.H

6 0 - PŘEDNÍ ČLEN / ARTICULATED MAST K087.H

7 0 - PŘEDNÍ ČLEN 0 - ARTICULATED MAST Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número 3 4 Kloubek pravý Juncture right Čep Pin Táhlo Piston-rod Západka gravitační Gravitation latch KLOUBEK PRAVÝ Člen přední Articulated mast Podložka 8 Pad 8 Kroužek 40 Ring 40 Závlačka x6 Safety-pin x6 Šroub M0x35 Bolt M0x35 Matice M0 Nut M0 Matice M Nut M ČSN 0 74 M8 Zn ČSN ČSN EN ISO 34 x6 Zn ČSN EN ISO 407 M0x35 45H ČSN EN ISO 403 M0 Zn ČSN EN ISO 403 M K087.H

8 0 - PŘEDNÍ ČLEN / ARTICULATED MAST K087.H

9 0 - PŘEDNÍ ČLEN 0 - ARTICULATED MAST Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Matice M8 Nut M8 Šroub Mx70 Bolt Mx70 Podložka 3 Pad 3 Podložka 8,4 Pad 8, ČSN EN ISO 403 M8 Zn ČSN EN ISO 476 Mx70 Zn ČSN EN ISO 7089 M Zn ČSN EN ISO 7089 M8 Zn 4 4 K087.H

10 0 - STŘEDNÍ ČLEN / MAIN ARM FRAME K087.H

11 0 - STŘEDNÍ ČLEN 0 - MAIN ARM FRAME Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número 3 4 Hák Hook Pouzdro 6x54-60 Bushing 6x54-60 Podložka Pad Pouzdro 6x55-60 Bushing 6x Čep Pin Člen střední Main arm frame Čep Pin Čep Pin Kroužek 8 Ring 8 Kroužek 40 Ring 40 Kroužek 55 Ring ČSN ČSN ČSN K087.H

12 0 - STŘEDNÍ ČLEN / MAIN ARM FRAME K087.H07.05

13 0 - STŘEDNÍ ČLEN 0 - MAIN ARM FRAME Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número 3 4 Hlavice KM 8x Grease cup KM 8x Šroub M0x35 Bolt M0x35 Matice M0 Nut M ČSN M8x ČSN EN ISO 407 M0x35 45H ČSN EN ISO 403 M0 ZN 4 K087.H07.05

14 03 - ZADNÍ ČLEN / TIPPING FRAME K087.H

15 03 - ZADNÍ ČLEN 03 - TIPPING FRAME Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número 3 4 Podložka Pad Pouzdro 6x55-60 Bushing 6x55-60 Deska třecí Friction plate Kladka Roller Pouzdro 55x6-7 Bushing 55x6-7 Čep Pin Čep Pin Podložka Pad Člen zadní Tipping frame Podložka 8 Pad 8 Kroužek 55 Ring ČSN 0 74 M8 Zn ČSN K087.H

16 03 - ZADNÍ ČLEN / TIPPING FRAME K087.H

17 03 - ZADNÍ ČLEN 03 - TIPPING FRAME Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número 3 4 Hlavice KM 8x Grease cup KM 8x Šroub M8x0 Bolt M8x0 Šroub M8x0 Bolt M8x ČSN M8x ČSN EN ISO 064 M8x0 Zn ČSN EN ISO 407 M8x0 Zn 5 4 K087.H

18 04 - RÁM PODVOZKU / CHASSIS FRAME K087.H

19 04 - RÁM PODVOZKU 04 - CHASSIS FRAME Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Podsestava rámu Viz rozložený pohled Frame subassembly See you exploded view 4. Podsestava podvozku Viz rozložený pohled Chassis subassembly See you exploded view 04. Podsestava oje Viz rozložený pohled 04.3 Drawbar subassembly - See you exploded view 04.3 Podsestava blatníku Viz rozložený pohled 04.4 Mudguard subassembly - See you exploded view 04.4 Čep Pin Čep Pin Podložka 0 Pad ČSN M0 Zn 8 Kolík pojistný x55 Lock pin x DIN 03 x55 Podložka 8 Pad ČSN 0 74 M8 Zn Šroub M0x70 Bolt M0x ČSN EN ISO 404 M0x70 Zn 8 Šroub M8x6 Bolt M8x ČSN EN ISO 407 M8x6 Zn K087.H

20 04 - RÁM PODVOZKU / CHASSIS FRAME K087.H

21 04 - RÁM PODVOZKU 04 - CHASSIS FRAME Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Šroub M8x0 Bolt M8x0 Matice M0 Nut M0 Podložka 0,5 Pad 0,5 Podložka 8,4 Pad 8, ČSN EN ISO 407 M8x0 Zn 0000 ČSN EN ISO 403 M0 Zn ČSN EN ISO 7089 M0 Zn ČSN EN ISO 7089 M8 Zn K087.H

22 04. - PODSESTAVA RÁMU / FRAME SUBASSEMBLY K087.H07.05

23 04. - PODSESTAVA RÁMU FRAME SUBASSEMBLY Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Krakorec Corbel Rám pomocný - umístění popisů Auxiliary frame description location Plech RZ Number plate sheet Schránka na nářadí Toolbox Držák klínu 60 Holder wedge 60 Zadní značení pro pomalá vozidla Rear labeling for slow vehicles Záslepka trubky Dummy Klín zakládací Chock Podložka 6 Pad 6 Podložka 8 Pad 8 Šroub M6x0 Bolt M6x Viz rozložený pohled 04.. See you exploded view x 330 x HR 40x40x x60x90 R ČSN 0 74 M6 Zn ČSN 0 74 M8 Zn ČSN EN ISO 407 M6x0 Zn K087.H07.05

24 04. - PODSESTAVA RÁMU / FRAME SUBASSEMBLY K087.H

25 04. - PODSESTAVA RÁMU FRAME SUBASSEMBLY Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Šroub M8x6 Bolt M8x6 Šroub M8x0 Bolt M8x0 Šroub M8x30 Bolt M8x30 Matice M8 Nut M8 Podložka 6,4 Pad 6,4 Podložka 8,4 Pad 8,4 Podložka 8,4 velká Pad big 8, ČSN EN ISO 407 M8x6 Zn ČSN EN ISO 407 M8x0 Zn ČSN EN ISO 407 M8x30 Zn ČSN EN ISO 403 M8 Zn ČSN EN ISO 7089 M6 Zn ČSN EN ISO 7089 M8 Zn ČSN EN ISO M8 Zn 8 K087.H

26 RÁM - UMÍSTĚNÍ POPISŮ / FRAME - DESCRIPTION LOCATION K087.H

27 RÁM - UMÍSTĚNÍ POPISŮ FRAME - DESCRIPTION LOCATION Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Rám pomocný Under frame Samolepka Sticker Samolepka Sticker Samolepka Sticker Samolepka Sticker Samolepka Sticker Samolepka Sticker Samolepka Sticker Samolepka Sticker Samolepka Sticker Samolepka Sticker Rychlost 40 km/h Speed 40 km/h Bezpečnostní upozornění Safety information Nesahat Do not touch Čti návod na obsluhu Read instructions for operation Čti návod na údržbu Read instructions for maintenance Zakládací klín pod kolo Chock under the wheel Přední člen VZAD Articulated mast BACK Přední člen VPŘED Articulated mast FORWARD Střední člen NAHORU Main arm frame UP Střední člen DOLŮ Main arm frame DOWN K087.H

28 RÁM - UMÍSTĚNÍ POPISŮ / FRAME - DESCRIPTION LOCATION K087.H

29 RÁM - UMÍSTĚNÍ POPISŮ FRAME - DESCRIPTION LOCATION Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Štítek Pozor při svářečských pracích Label Attention when welding work Štítek Zátěžový regulátor Label Load controller Štítek Label Samolepka Sticker Štítek výrobní Nameplate Jen jako součást brzdového systému Jen jako součást brzdového systému CTS K087.H

30 04. - PODSESTAVA PODVOZKU / CHASSIS SUBASSEMBLY K087.H

31 04. - PODSESTAVA PODVOZKU CHASSIS SUBASSEMBLY Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número 3 4 Držák VI. Holder VI. Kolo s pneu Wheel with tire Náprava Axle Pera listová Leaf springs , BKT 8PR TL ET ADR č. A80QI6IC ADR_KC000CN083A K087.H

32 PODSESTAVA OJE / DRAWBAR SUBASSEMBLY K087.H

33 PODSESTAVA OJE DRAWBAR SUBASSEMBLY Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Závěs Hinge Čep Pin Oj Drawbar Objímka Socket Samolepka Sticker Záslepka trubky 4HR 50x50x3-5 Dummy Odstavná opěra se sklopným kolem Stabling support Oko tažné Towing hitch Podložka 6 Pad 6 Kolík pojistný x55 Lock pin x55 Podložka 8 Pad Zakázaný prostor Restricted area HR 50x50x D 40, 0x00, ČSN M6 Zn DIN 03 x ČSN 0 74 M8 Zn K087.H

34 PODSESTAVA OJE / DRAWBAR SUBASSEMBLY K087.H

35 PODSESTAVA OJE DRAWBAR SUBASSEMBLY Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Hlavice KM 6 Grease cup KM 6 Šroub Mx45 Bolt Mx45 Šroub M8x0 Bolt M8x0 Šroub M6x60 Bolt M6x60 Matice M Nut M Podložka 3 Pad 3 Podložka 8,4 Pad 8, ČSN M ČSN EN ISO 404 Mx45 Zn ČSN EN ISO 407 M8x0 Zn ČSN EN ISO 476 M6x60 Zn ČSN EN ISO 7040 M Zn ČSN EN ISO 7089 M Zn ČSN EN ISO 7089 M8 Zn K087.H

36 PODSESTAVA BLATNÍKU / MUDGUARD SUBASSEMBLY K087.H

37 PODSESTAVA BLATNÍKU MUDGUARD SUBASSEMBLY Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Trubka nosná Carrier pipe Lišta připevňovací Fixing rail Konzola držáku blatníku posuvná Mudguard holder console Blatník Mudguard Zástěrka Mud flaps splash Záslepka Dummy x880x440x xx4 kruhová K087.H

38 05 - HYDRAULICKÝ OKRUH / HYDRAULIC LOOP K087.H

39 05 - HYDRAULICKÝ OKRUH 05 - HYDRAULIC LOOP Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Ventil brzdící DPA - overcentre valve Ventil pojistný Backup valve Hydraulický válec Hydraulic cylinder Hydraulický válec Hydraulic cylinder Hadice hydraulická Hydraulic hose Hadice hydraulická Hydraulic hose Hadice hydraulická Hydraulic hose Rychlospojka Quick coupler Kryt rychlospojky - červená Cover quick coupler - red Kryt rychlospojky - žlutá Cover quick coupler - yellow Kryt rychlospojky - modrá Cover quick coupler - blue VBSO-DE-NN A G3/8" VSC 30-6 MPa / / GH matice/závit GH závit/závit DIN SN-DN0-500-DKOL/DKOL M8x, PPV /HP 0--L SPAV 3003 / HP 0-0-RT SPAV 303 / HP 0-0-GE SPAV 3033 / HP 0-0-BL K087.H

40 05 - HYDRAULICKÝ OKRUH / HYDRAULIC LOOP K087.H

41 05 - HYDRAULICKÝ OKRUH 05 - HYDRAULIC LOOP Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Kryt rychlospojky - zelená Cover quick coupler - green Přípojka přímá Direct connection Šroub průtokový Bolt flow Podložka Pad Oko přípojné Eye connecting Oko průtokové se šroubem Eye flow with bolt Trubka Pipe Průchodka přímá Bushing straight Přípojka T Equal T Přípojka měřící Measuring connection Spojka přímá Direct connection 0043 SPAV 303 / HP 0-0-GR GES LR-WD M 7x Cu 3x7x ø7-tr L RSWS LR-WD ø.0x.5 8 m GSS L ELSD L MA3 - L (APT) SNV L K087.H

42 05 - HYDRAULICKÝ OKRUH / HYDRAULIC LOOP K087.H

43 05 - HYDRAULICKÝ OKRUH 05 - HYDRAULIC LOOP Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Koleno směrové Knee Šroub M6x40 Bolt M6x40 Podložka 6 Pad 6 Podložka 6,4 Pad 6,4 Příchytka Clamp Prsten profilový Ring Matice převlečná Nut EWSD L ČSN EN ISO 404; DIN ČSN 0 740; DIN ČSN EN ISO 7089; DIN 5A Příchytka TP P-R L/S M L K087.H

44 06 - HYDRAULICKÉ SCHÉMA / HYDRAULIC SCHEME K087.H

45 06 - HYDRAULICKÉ SCHÉMA 06 - HYDRAULIC SCHEME Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Ventil brzdící DPA - overcentre valve Ventil pojistný Backup valve Hydraulický válec Hydraulic cylinder Hydraulický válec Hydraulic cylinder Hadice hydraulická Hydraulic hose Hadice hydraulická Hydraulic hose Hadice hydraulická Hydraulic hose Rychlospojka Quick coupler Kryt rychlospojky - červená Cover quick coupler - red Kryt rychlospojky - žlutá Cover quick coupler - yellow Kryt rychlospojky - modrá Cover quick coupler - blue VBSO-DE-NN A G3/8" VSC 30-6 MPa / / GH matice/závit GH závit/závit DIN SN-DN0-500-DKOL/DKOL M8x, PPV /HP 0--L SPAV 3003 / HP 0-0-RT SPAV 303 / HP 0-0-GE SPAV 3033 / HP 0-0-BL K087.H

46 06 - HYDRAULICKÉ SCHÉMA / HYDRAULIC SCHEME K087.H

47 06 - HYDRAULICKÉ SCHÉMA 06 - HYDRAULIC SCHEME Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Kryt rychlospojky - zelená Cover quick coupler - green 0043 SPAV 303 / HP 0-0-GR 0-- K087.H

48 07 - ELEKTRICKÝ OKRUH / ELECTRIC LOOP K087.H

49 07 - ELEKTRICKÝ OKRUH 07 - ELECTRIC LOOP Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Krabice GEWIS GW Box GEWIS GW Svítilna zadní sdružená obdélníková - levá Rectangular rear lamp - left Svítilna zadní sdružená obdélníková - pravá Rectangular rear lamp - right Svítilna zadní obrysová L+P Rear tail lamp L+R Zástrčka Plug Svítilna boční obrysová - oranžová A side marker lamp - orange Svítilna přední obrysová - čirá Front position lamp - transparent Lampa SPZ License plate lamp Kabel zpětného světlometu (nezapojen) Cable of reversing lamp (not connected) x0x W70 LED V W70 LED V LED V pin LED V LED V K087.H

50 08 - ELEKTRICKÉ SCHÉMA / ELECTRIC SCHEME K087.H

51 08 - ELEKTRICKÉ SCHÉMA 08 - ELECTRIC SCHEME Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Krabice GEWIS GW Box GEWIS GW Svítilna zadní sdružená obdélníková - levá Rectangular rear lamp - left Svítilna zadní sdružená obdélníková - pravá Rectangular rear lamp - right Svítilna zadní obrysová L+P Rear tail lamp L+R Zástrčka Plug Svítilna boční obrysová - oranžová A side marker lamp - orange Svítilna přední obrysová - čirá Front position lamp - transparent Lampa SPZ License plate lamp x0x W70 LED V W70 LED V LED V pin LED V LED V K087.H

52 09. - PNEUMATICKÉ SCHÉMA BRZDOVÉHO SYSTÉMU DVOUHADICOVÉ PROVEDENÍ / AIR BRAKE SYSTEM SCHEME - TWO HOSE DESIGN K087.H

53 09. - PNEUMATICKÉ SCHÉMA BRZDOVÉHO SYSTÉMU - DVOUHADICOVÉ PROVEDENÍ AIR BRAKE SYSTEM SCHEME - TWO HOSE DESIGN Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Spojková hlavice Coupling head Spojková hlavice Coupling head Potrubní filtr Pipe filter Parkovací a uvolňovací ventil Parking and a release valve Zátěžový regulátor Load controller Regulátor náběhu Startup regulator Dvoucestný ventil Two-way valve Rychloodvzdušňovací ventil Quick-acting valve Reléový ventil Relay valve Válec brzdový Cylinder brake Hadice PET PET hose KU KU RA AE BR AS3000A AE RE AC 574AXY BV 6/ M6 červená K087.H

54 09. - PNEUMATICKÉ SCHÉMA BRZDOVÉHO SYSTÉMU - DVOUHADICOVÉ PROVEDENÍ / AIR BRAKE SYSTEM SCHEME - TWO HOSE DESIGN K087.H

55 09. - PNEUMATICKÉ SCHÉMA BRZDOVÉHO SYSTÉMU DVOUHADICOVÉ PROVEDENÍ AIR BRAKE SYSTEM SCHEME - TWO HOSE DESIGN Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Hadice PET PET hose Držák vzduchojemu Air reservoir holder Vzduchojem 40 l d-76 Air reservoir 40 l d-76 Odvodňovací ventil Drain valve Kontrolní přípojka Test connection Kontrolní přípojka T Test connection T Záslepka hlavice Dummy head 0000 M6 žlutá VB VB 3304/ KU 90 K087.H

56 09. - PNEUMATICKÉ SCHÉMA BRZDOVÉHO SYSTÉMU JEDNOHADICOVÉ PROVEDENÍ / AIR BRAKE SYSTEM SCHEME - ONE HOSE DESIGN K087.H

57 09. - PNEUMATICKÉ SCHÉMA BRZDOVÉHO SYSTÉMU - JEDNOHADICOVÉ PROVEDENÍ AIR BRAKE SYSTEM SCHEME - ONE HOSE DESIGN Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Spojková hlavice Coupling head KU Potrubní filtr Pipe filter Parkovací a uvolňovací ventil Parking and a release valve Zátěžový regulátor Load controller Regulátor náběhu Startup regulator Dvoucestný ventil Two-way valve Rychloodvzdušňovací ventil Quick-acting valve Reléový ventil Relay valve Válec brzdový Cylinder brake Hadice PET PET hose RA AE BR AS3000A AE RE AC 574AXY BV 6/ M6 červená K087.H

58 09. - PNEUMATICKÉ SCHÉMA BRZDOVÉHO SYSTÉMU JEDNOHADICOVÉ PROVEDENÍ / AIR BRAKE SYSTEM SCHEME - ONE HOSE DESIGN K087.H

59 09. - PNEUMATICKÉ SCHÉMA BRZDOVÉHO SYSTÉMU - JEDNOHADICOVÉ PROVEDENÍ AIR BRAKE SYSTEM SCHEME - ONE HOSE DESIGN Pozice Název položky Číslo položky Poznámka Počet kusů - objednací číslo Pos. Part Part No.. Annotation Pieces Pos. Pos. Dénomination Apelativo Nombre Numero Comment Anotación Piece Número Držák vzduchojemu Air reservoir holder Vzduchojem 40 l d-76 Air reservoir 40 l d-76 Odvodňovací ventil Drain valve Kontrolní přípojka Test connection Kontrolní přípojka T Test connection T Záslepka hlavice Dummy head VB VB 3304/ KU 90 K087.H
