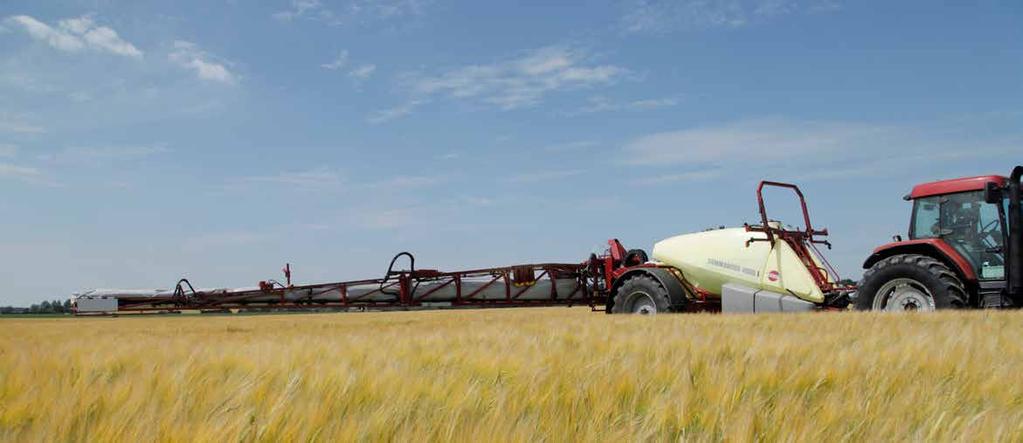

1 COMMANDER 3300 / 4500 / 5500 / 7000 Inteligentní postřikovač

2 COMMANDER Inteligentní postřikovač COMMANDER 3300 / 4500 / 5500 / 7000 Koncept Zemědělské postupy se neustále vyvíjí. Farmáři se denně setkávají s výzvou na dosažení vyšších výkonů a snížení provozních nákladů. Odpovědí společnosti HARDI na tuto výzvu je zdokonalení řady tažených postřikovačů COMMANDER. COMMANDER je zkonstruován tak, aby splňoval požadavky moderního profesionálního zemědělství na celém světě. Tato generace postřikovačů je navržena tak, aby vítězila ve výkonu, spolehlivosti, bezpečnosti, optimalizaci, snadném ovládání a přesnosti. Postřikovač Commander je špičkový stroj určený pro nepřetržitý provoz dle požadavků náročné obsluhy. Příkladem funkčního designu je logické levostranné řešení postřikovače, kde jsou soustředěny všechny základní ovládací funkce do jedné zóny. Podívejme se blíže na některé vlastnosti, které dělají z postřikovače COMMANDER tu nejlepší volbu na trhu tažených postřikovačů. 2

3 Inteligentní postřikování Postřikový cyklus popisuje základní kroky týkající se přípravy, postřikování a dokončení postřikových prací. A také popisuje, jak inteligentní funkce postřikovače COMMANDER a řídící jednotka HC 8600 a HC 9600 pomáhají obsluze. TWIN FORCE TWIN úspora pro váš rozpočet. Celosvětově nejlepší systém aplikace postřiku vám pomůže ušetřit až 30 % nákladů na chemii. S vyšší postřikovou rychlostí, nižším úletem a vyšší účinností můžete navýšit roční kapacitu až o 100 %. Díky možnosti aplikace při horších povětrnostních podmínkách vám systém TWIN usnadní práci. Systém regulace dávky DynamicFluid4 Systém regulace dávky DynamicFluid4 nastavuje nové standardy v přesnosti a výkonu. Technologie založená na zpracování údajů ze 4 snímačů zakomponovaných do systému rozvodu kapaliny, které řídící jednotka vyhodnocuje 20x za sekundu tak, aby byla regulace dávky co nejrychlejší a nejpřesnější. Palubní počítače HC 8600 a HC 9600 Palubní počítače HC 8600 a HC 9600 jsou pro pěstitele výkonným, plně vybaveným a přesným nástrojem pro navádění stroje, ukládání dat, vytváření zpráv o aplikaci postřiku, automatické řízení atd. SPECIFIKACE Velikost nádrže: 3300 / 4500 / 5500 / 7000 l Palubní počítače: HC 6500, HC 7500, HC 8600, HC 9600 nebo ISOBUS Přimíchávací zařízení TurboFiller: Vysoký výkon, snadná obsluha Kapalinový okruh: DynamicFluid4 Kratší časová odezva a přesnější aplikace na poli Sledování stopy traktoru: SafeTrack (doplňková výbava na přání) Náprava: Stavitelná 1,8-2,25 m Ramena: DELTA FORCE: Ramena pro vysoké pojezdové rychlosti o záběru m TWIN FORCE: Ramena s podporou vzduchu a záběrem m Kapacita Spolehlivost Bezpečnost Optimalizace Přesnost 3

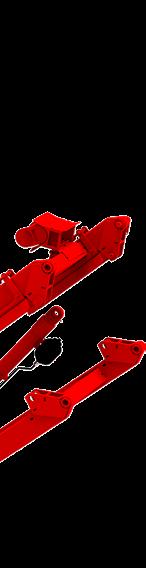

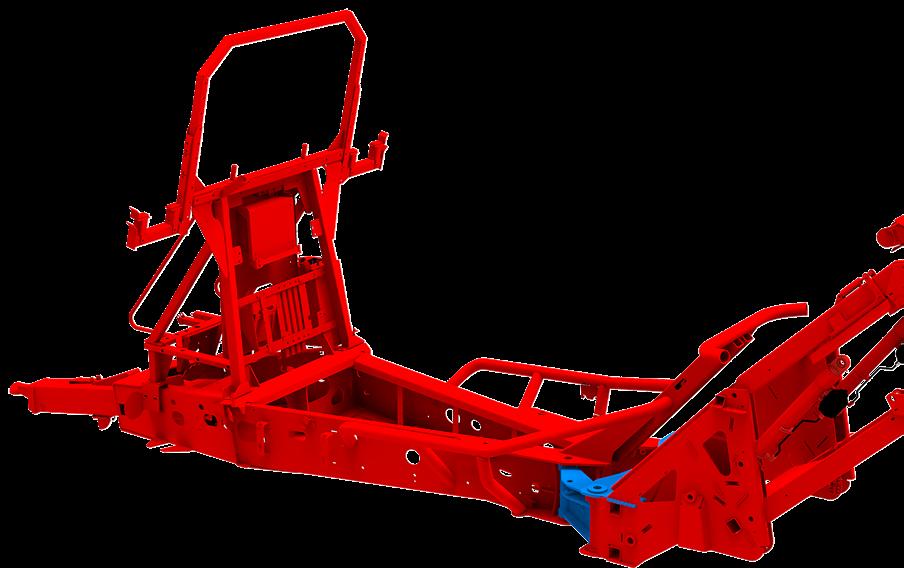

4 COMMANDER Podvozek Pro vysoké pojezdové rychlosti Robustní podvozek a náprava postřikovače COMMANDER jsou zkonstruovány pro vysoké rychlosti v nejnáročnějších polních podmínkách i na cestách. Je připraven splnit přísné požadavky profesionálních farmářů. Snadno dostupná kompaktní plošina umožňuje volný přístup k víku nádrže. Zadní a spodní plech je možné snadno demontovat pro umožnění přístupu ke kapalinovému a elektrickému okruhu. Nízké těžiště Konstrukce podvozku zohledňuje požadavek na nízké těžiště stroje při zachování požadované světlé výšky. Všechny ocelové části jsou umístěny co nejníže spolu s perfektně tvarovanou polyetylenovou nádrží. Proplachovací nádrž s kapacitou 500 litrů je umístěna nad zadní nápravou pro lepší stabilitu stroje, zejména při použití volitelného systému řízené nápravy SafeTrack. Odpružená náprava a oj Doplňkovou výbavou pro COMMANDER je hydraulický systém odpružení nápravy. Pevné hydraulické válce absorbují rázy tak, aby nebyly přeneseny na ramena a traktor. Tento systém umožňuje komfort při vysokých pojezdových a postřikových rychlostech. Díky oji odpružené pryžovými tlumiči jsou sníženy rázy od postřikovače na přípojné zařízení traktoru. Náprava i oj jsou na postřikovači COMMANDER 7000 odpruženy již ve standardu. Odpružená náprava je doplňkovou výbavou pro model 5500 l. Zatížení na tažné oji z postřikovače na traktor je přenášeno přes pryžové tlumiče vestavěné v rámu stroje. Vysoká kvalita povrchové úpravy Šasi i ostatní ocelové komponenty jsou před aplikací vysoce kvalitních práškových barev upraveny zinkofosfátováním. Toto povrchové zpracování poskytuje vynikající ochranu proti korozi, způsobené jak vlivem chemikálií, tak i drsných povětrnostních podmínek. 4

5 SafeTrack - sledování stopy traktoru HARDI SafeTrack - sledování stopy traktoru - je doplňkovou výbavou postřikovače COMMANDER. Toto revoluční řešení spojuje výhody jiných tradičních systémů sledování stopy do jednoho výkonného systému, kdy si již nemusíte vybírat mezi menším poloměrem otáčení nebo lepší stabilitou stroje. Díky SafeTracku dochází k minimálnímu poničení porostu, aniž by zvyšoval nároky na obsluhu. Počítač neustále monitoruje rychlost pohybu a rádius otáčení tak, aby zajistil nejvyšší možnou bezpečnost.unikátní přenášení těžiště stroje směrem dovnitř zatáčky výrazně zvyšuje stabilitu a umožňuje vyšší rychlost a bezpečnost na souvrati. Oj Oj postřikovačů COMMANDER 5500 a 7000 má hydraulickou podpěru, která je ovládána samostatným hydraulickým výstupem traktoru. Díky tomu je připojení postřikovače k traktoru snadné a bezpečné. Pro modely 36 m TWIN s nádrží 5500 a 7000 l je možné dodat prodlouženou tažnou oj jako doplňkovou výbavu. Bezpečnost za všech podmínek Jestliže se obsluha pokusí otočit například o 90 při rychlosti 15 km/h, systém SafeTrack automaticky vyhodnotí situaci a srovná postřikovač tak, aby nedošlo k jeho převrácení. Unikátní geometrie SafeTracku v kombinaci s trapézovými rameny umožňuje snížení poloměru otáčení až na 6 m. V transportním módu je SafeTrack uzamknut v pozici přímo vpřed. 5

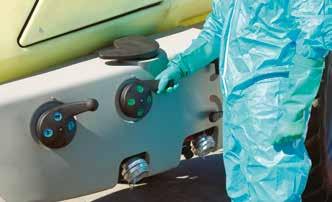

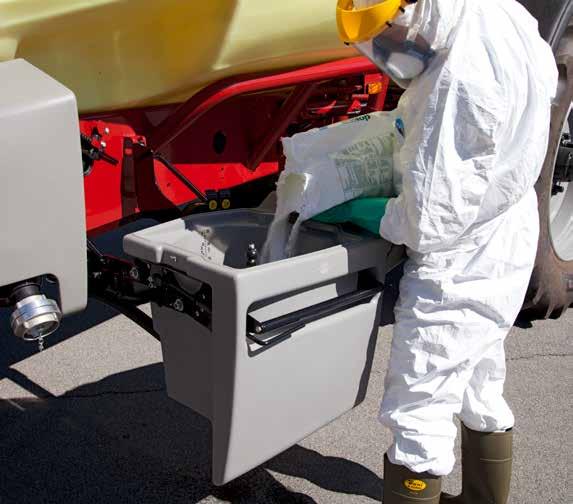

6 COMMANDER Pracovní zóna Pracovní zóna postřikovače COMMANDER se nachází v levé přední části stroje. Jsou zde soustředěny a logicky rozmístěny ovládací prvky všech základních funkcí stroje, což zaručuje snadné ovládání. Velká bezpečnostní schránka je umístěna nad pracovní zónou společně s nádrží na čistou vodu. Ventily SmartValve Ovládání všech primárních funkcí potřebných pro obsluhu postřikovače, ať už jde o jeho plnění nebo čištění, je realizováno pouze prostřednictvím dvou ovládacích pák ventilů SmartValve umístěných v pracovní zóně stroje. Logicky umístěné ovládací páky s barevně rozlišenými piktogramy funkcí velmi zjednodušují celý systém a umožňují jeho snadné ovládání. Značně zkracují čas nastavení stroje. Přimíchávací zařízení TurboFiller HARDI TurboFiller byl vyvinut pro zpracování velkého množství práškových a tekutých chemikálií. Jeho vysoký výkon je dosažen velkým podtlakem a rotací kapaliny vytvářené pomocí TurboDeflektoru na dně nádoby. TurboFiller je integrován do celkového designu stroje tak, aby nepoškozoval rostliny vyššího vzrůstu. Kryt zařízení po otevření vytváří stolek ulehčující manipulaci s chemií. Vysoká kapacita míchání Tlaková kapalina z čerpadla vytváří rotaci v nádobě TurboFilleru. Tím je dosaženo účinného promíchání přípravků před jejich nasátím do hlavní nádrže. Sání Sání z hlavní nádrže Sání z proplachovací nádrže Výtlak Čištění nádrže Tlakové vyprazdňování Sání z externího zdroje Plnění Postřik Čerpadlo HARDI 464 Čerpadlo HARDI splňuje požadavky na vysoký výkon a dlouhou životnost. Optimalizací průtoku v hlavách čerpadla bylo dosaženo snížení tlakového poklesu. Údržbu usnadňují mazací body v přední části čerpadla. Nová konstrukce opěrných misek zdvihátek výrazně zvyšuje životnost čerpadla. Nejvýraznější změnou na nových typech čerpadel je plastový kryt hlav, který zabraňuje vstupu nečistot a vody do čerpadla. Samonasávací Schopnost chodu na sucho bez poškození Snadná údržba Tukem mazaná kliková skříň 6

7 Vysoká odolnost keramického regulačního ventilu a celková dlouhodobá životnost Systém automatického ovládání sekcí AutoSection- Control - vstupy z čidel, například vypínání sekcí Široký rozsah regulace od 0 do 500 l/min Flexibilita - Regulace probíhá v závislosti na rychlosti, například při míjení překážek na poli Pomalu Středně Rychle DynamicFluid4 Kapalinový systém Systém je až 7 krát rychlejší než určují požadavky norem ISO/EN Systém myslící dopředu - Na souvratích systém vypočítá a určí správné dávkování pro opětovný vstup postřikovače dovnitř pozemku Rychlá odezva - Přímý postřik bez zpoždění ihned po spuštění a s požadvaným dávkováním Přesnost - Měření a výpočty jsou prováděny 20 krát za sekundu Dynamický systém regulace dávky založený na technologii 4 snímačů Nový koncept rozvodu kapaliny u postřikovače COMMANDER byl vyvinut proto, aby bylo dosaženo rychlejší odezvy, a tím i preciznější aplikace postřiku. Výkonné traktory s plynule měnitelnými převody mají větší rozsah pojezdové rychlosti a rychlejší akceleraci. Tyto vlastnosti spolu s ovládáním sekcí pomocí GPS se staly výzvou ke zdokonalení regulace dávky v kapalinovém okruhu. U tradičního systému je regulace prováděna v návaznosti na již stará data. Například krátce po zvýšení otáček čerpadla bude v tryskách příliš vysoký průtok. Jakmile dojde k naměření tohoto stavu, počítač provede snížení tlaku, ale mezitím bude aplikovaná dávka příliš vysoká. Naproti tomu, systém DynamicFluid4 neustále kontroluje otáčky a neprodleně provádí regulaci. Princip DynamicFluid4 je založen na 4 snímačích v systému rozvodu kapaliny a měří otáčky čerpadla, polohu regulačního ventilu, průtok a tlak. Společně s novým softwarem a novým unikátním keramickým regulačním ventilem nabízí systém DynamicFluid4 přesnou aplikační dávku s nejrychlejší regulací na trhu. Stabilita a bezpečnost Každý snímač systému DynamicFluid4 má svůj individuální úkol, ale v případě poruchy některého z nich si systém dovede dopočítat chybějící údaje na základě údajů z ostatních snímačů tak, že umožní dokončit postřik bez přerušení. Regulace může být prováděna i ručně. bar Základem filtračního systému COMMANDER jsou filtry EasyClean, CycloneFilter, doplněné filtry sekcí a filtry trysek. Sací filtr EasyClean EasyClean je vysokokapacitní sací filtr. Stav zanesení filtru lze neustále sledovat pomocí senzoru Safe-Spray, což umožňuje čištění vakuového filtru, jen když je to zapotřebí. Otočení víka filtru o 90 uzavře sací větev od hlavní nádrže, a tím je možné bezpečně vyjmout vložku filtru pro kontrolu nebo vyčištění. Tlakový CycloneFilter Jedná se o tlakový samočistící filtr s vysokorychlostním odstředivým efektem, který významně zvyšuje výkon filtrace a snižuje frekvenci čištění filtrů. CycloneFilter je vybaven funkcí zvýšeného průtoku, který umožňuje proplach filtrační vložky bez nutnosti otevírání filtru. 7

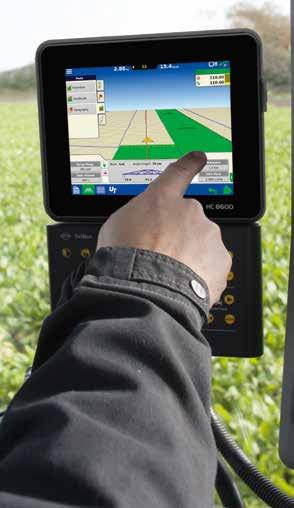

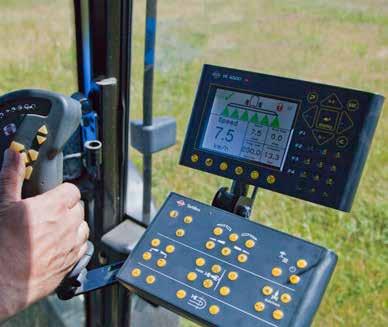

8 COMMANDER Palubní počítače pro kompletní ovládání HC 6500 Palubní počítač HC 6500 je vyvinut pouze pro postřikovače a prokázal za léta provozu svou snadnou obsluhu a praktické použití po celém světě. Barevný displej a ovládací joystick spolu s uživatelsky jednoduchým menu vytváří jasnou volbu pro postřikovače Hardi COMMANDER. Nejsou zde žádné kompromisy ve funkčnosti pro ovládání jiných strojů, jelikož se jedná o počítač určený pouze pro postřikovače Hardi. Ergonomický design splňuje požadavky na snadnou obsluhu a dlouhou životnost. Všechna tlačítka jsou logicky umístěna, což usnadňuje ovládání jednotlivých funkcí. Jako příklad jsou všechny funkce používané během práce, které jsou umístěny přímo na joysticku. Tímto způsobem mohou být používány bez zvedání ruky z loketní opěrky. Aby bylo vše maximálně zjednodušeno, provádí se připojení mezi traktorem a strojem pouze jedním kabelem. Palubní počítače HC 8600 a HC 9600 Zobrazení všech důležitých informací na pracovní obrazovce je důležitý požadavek většiny uživatelů. HC 8600 a HC 9600 jsou barevné HD dotykové terminály poskytující maximální přehled a snadné ovládání. Integrované ovládání Z pracovní obrazovky lze ovládat systém AutoHeight, AutoSectionControl, navigaci a nastavení dávky. Při aktivním navádění lze přepnout pohled na pracovní obrazovku mezi 2D a 3D. Dispej HC 9600 umožňuje rozdělení obrazovky na 2 části pro zobrazení více údajů. Správa dat a jejich přenos HC 8600 a HC 9600 jsou standardně vybaveny USB porty, přes které lze provádět přenos dat. To usnadňuje vytváření aplikačních zpráv, které lze dále používat pro evidenci. Zprávy poskytují informace týkající se pozemku, informace o použitém přípravku, celkovém množství postřiku, celkové ošetřené ploše, aplikační mapu a mapu pozemku. Tato data lze přenášet do různých typů farm management softwaru. HC 9600 automaticky vytváří aplikační report ve formátu pdf, který lze uložit, poslat em nebo vytisknout. Pro tyto operace není třeba žádný speciální software. K aplikačním reportům lze ručně přidat informace o počasí, půdních podmínkách, použitém přípravku atd. Univerzální terminál HC 8600 a HC 9600 odpovídají normě ISO ISOBUS. Postřikovač je také možné ovládat terminálem HC Charakteristika HC 6500 HC 8600 HC 9600 Rozměry 5,0 (12,8 cm) 8,4 (21,3 cm) 12,1 (30,7 cm) Počet pozemků 98+1 Bez limitu Bez limitu Maximální počet sekčních ventilů Alfanumerická klávesnice Virtuální terminál ISOBUS N/A USB port N/A 1 x USB 2 x USB Automatické vypínání sekcí N/A Navigace N/A Mapa pokrytí N/A Záznam dat N/A Variabilní dávkování N/A Smart Report N/A N/A Automatické ovládání výšky ramen N/A Asistent řízení N/A OptRx Plodinový senzor N/A N/A Připojení kamer N/A Standard Volitelné ISOBUS terminál HARDI COMMANDER může být ovládaný přes virtuální ISOBUS terminál. Inteligentní funkce, jako je automatické vypínání sekcí, lze ovládat přes vlastní ISOBUS terminál, pokud tuto funkci podporuje. Pro snadnější ovládaní stroje je spolu s postřikovačem dodáván ovládací JoyStick HARDI, kterým se ovládají funkce postřiku a hydrauliky. 8

9 Postřikový cyklus Automatický proplach AutoWash Nastavte požadovaný program proplachu a vše další probíhá automaticky Nedochází ke kontaminaci obsluhy stroje a kabiny Dochází k úspoře času, protože je tento proces ovládán z kabiny již za jízdy Pomáhá předcházet vzájemné kontaminaci pesticidů Automatické ovládání postřikových sekcí AutoSectionControl Úspora chemie ve výši 3% a více Snížení únavy obsluhy Individuální kalibrace jednotlivých sekcí Dokumentace USB port pro přenos dat Protokol postřiku ve formátu PDF Záznam dat v reálném čase Přenos dat do softwaru vedení firmy Dokončení Postřikování Automatické plnění AutoFill Šetří čas a obsluha se může věnovat jiným úkolům Automatický bezpečnostní snímač s vypínačem zabraňuje přeplnění nádrže Pro dosažení maximálního výkonu plnění je míchání v průběhu plnění automaticky vypnuto Výkon: 600 až 800 l/min Příprava Přimíchávací zařízení TurboFiller Zvládne dopravit do hlavní nádrže velké množství práškových a kapalných chemikálií Vysoký výkon je dosažen díky velkému podtlaku a vysoké rychlosti rotace kapaliny, docílené TurboDeflectorem na dně nádoby Automatické míchání postřiku AutoAgitation Maximalizuje míchání, aniž by docházelo k pěnění Minimalizuje zbytky přípravku v nádrži po ukončení postřiku Automatické zobrazování množství postřikové kapaliny v hlavní nádrži na displeji počítače HC 9600 Navigace / Hranice pozemků Kompletní integrovaná navigace Světelná lišta integrovaná v terminálu Navádění SmartPath Pohled z perspektivy Nastavení dávky Mohou být přednastaveny 2 různé aplikační dávky pro rychlé přepínání mezi nimi Změna dávky v přednastavených krocích (l/ha) Možnost dávkování dle přednastavených aplikačních map Automatické vypínání na souvrati nebo na hranici pozemku Systém tlakové cirkulace PrimeFlow Automatické nastavení výšky ramen AutoHeight Žádné neošetřené plochy na začátcích postřiku Pomocí systému HARDI AutoHeight můžete zvolit Možnost proplachu rozvodů ramen bez postřiku nastavení výšky ramen buď nad porostem nebo nad půdou Tlakový systém umožňuje bezpečnou a spolehlivou práci Výška je měřena pomocí 3 nebo 5 ultrazvukových čidel Záběr jednotlivých sekcí může být 1 až 12 trysek Celkový počet postřikových sekcí je možný v rozsahu od 1 do

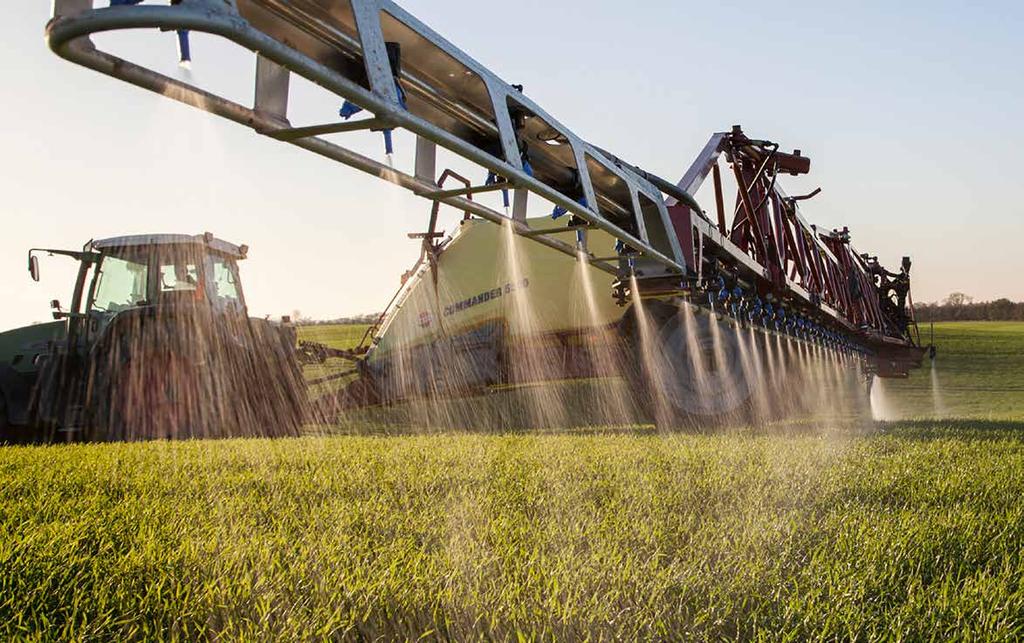

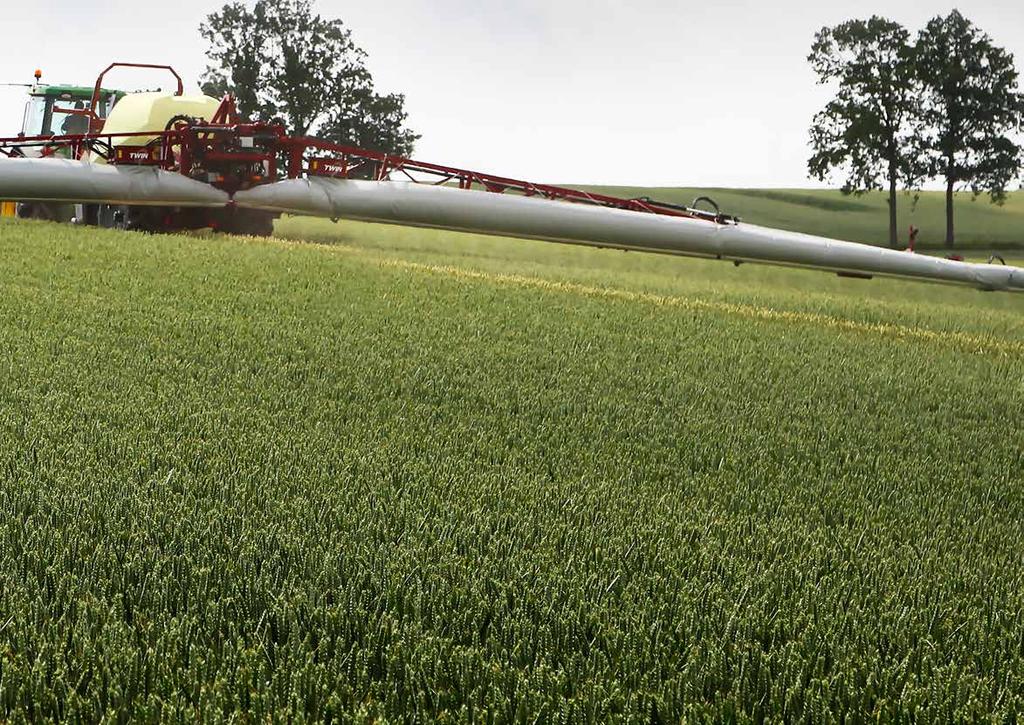

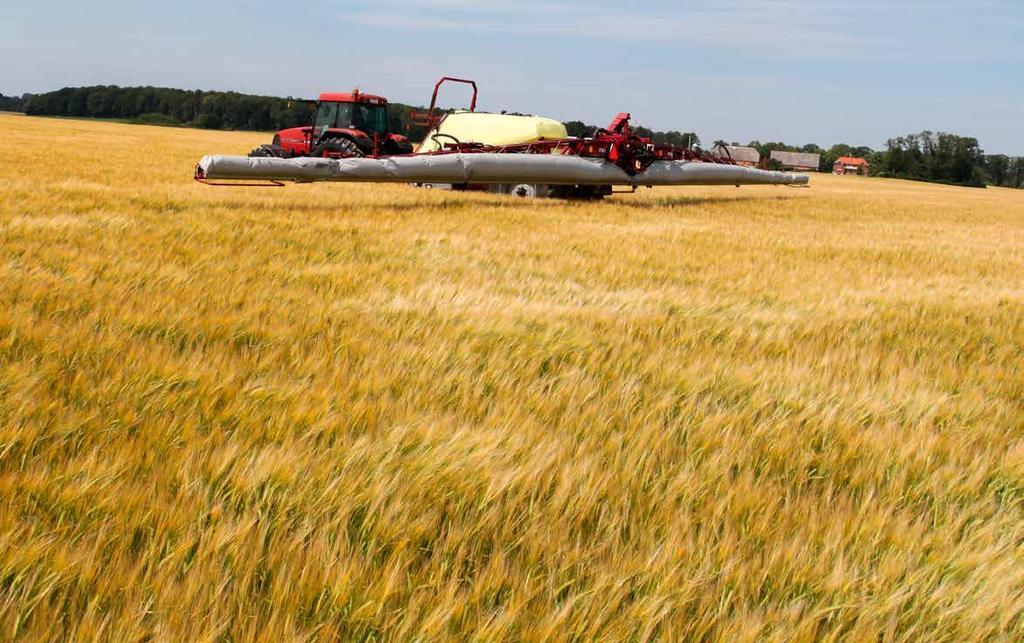

10 COMMANDER Ramena TWIN FORCE Nejlepší aplikační systém na světě Třetí generace systému podpory vzduchu HARDI TWIN maximální výkon, nezávislost na povětrnostních podmínkách a pokročilá aplikační technologie Největší výzvou je načasování aplikace dle povětrnostních podmínek Se systémem aktivní řízené asistence Hardi podpora vzduchu napomáhá kontrole nad úletem postřiku. Pomocí možnosti nastavení rychlosti a množství podpory vzduchu a také naklopení systému lze provést aplikaci na všechny části porostu od vrcholu až po spodní části. Ideální řešení pro vysoké výkony Úlet postřiku z konvenčního postřikovače může být tak velký, že obsluha musí zastavit stroj ještě před dokončením postřiku. S vysoce účinnou řízenou vzduchovou asistencí je pro obsluhu stroje mnohem snazší provést kvalitní postřik celého pole. Při běžných podmínkách získají majitelé strojů vybavených rameny HARDI TWIN ve srovnání s běžnými postřikovači minimálně dvakrát více hodin pro bezpečný a účinný postřik. Ramena TWIN FORCE jdou dodávána se záběrem 18 až 36 m. Zvýšení postřikové kapacity až o 100% Správné načasování je naprosto zásadní! Například na jaře rok 2015 bylo díky povětrnostním podmínkám možné provádět bezpečnou aplikaci konvenčním postřikovačem pouze 31 dní, zatímco použití postřikovače Hardi Twin Force umožnilo získat dalších 45 dní vhodných pro postřik. Navíc tento systém umožňuje vyšší pojezdové rychlosti a méně času pro plnění postřikovače díky možnosti použití nižších dávek vody. Zvýšený rozsah času pro provedení kvalitní aplikace, snížení úletu, snížené dávky přípravků, přesná aplikace, vyšší pracovní rychlost se výrazně projevují v ekonomických ukazatelích! HARDI TWIN FORCE Úspora chemických přípravků až o 30% Mnoho pokusů a zkušeností uživatelů z praxe v průběhu mnoha let ukázalo lepší efektivitu využití přípravků při používání postřikovačů s aktivní řízenou asistencí TWIN. To dává možnost snížení dávek přípravků. Na některých trzích se běžně používá snížení dávek až o 30% v průběhu celé sezony. VÝHODY TECHNOLOGIE TWIN: Omezení úletu postřiku Úspora chemických přípravků až o 30% Lepší pronikání postřiku do porostu Zvýšení ekonomiky postřiku Nižší spotřeba vody Vyšší výkony Hydraulické odpružení horizontálních pohybů ramen Více než 30 let zkušeností s technologií TWIN Negativní sklon a systém AutoTerrain pro vysokou stabilitu ramen Hydraulický systém tlumení horizontálních pohybů ramen Nový systém skládání a vyšší podíl využití hliníku na vnějších dílech ramen - vyšší pevnost a nižší hmotnost Snadné a bezpečné ovládání pomocí hydraulicky ovládaných opěrných koleček a čidel AutoHeight Jak ušetřit peníze při postřikování Zadejte vaše vstupní údaje na stránkách com, kde se dozvíte, kolik peněz můžete získat při použití technologie HARDI TWIN

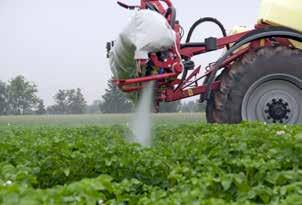

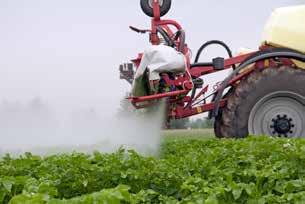

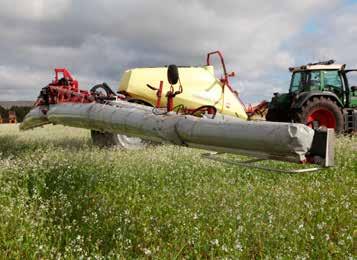

11 TWIN FORCE m AutoTerrain Nová generace ramen TWIN FORCE o záběru 32 až 36 m je vybavena negativním naklápěním ramen v kombinaci se systémem managementu ramen AutoTerrain. Ramena umožňují negativní sklon přibližně 4, což umožňuje okamžitou reakci středu sekce ramen. Hydraulika ramen TWIN FORCE poskytuje rychlou reakci přizvedávání ramen, nutnou v náročných podmínkách. PODPORA VZDUCHU VYPNUTA PODPORA VZDUCHU ZAPNUTA Dva výkonné ventilátory vhánějí proud vzduchu do vzduchových vaků obou ramen postřikovače. Vytvořená vzduchová clona umožňuje využívat vyšší aplikační rychlosti i v náročných povětrnostních podmínkách, a to při účinném potlačení úletu postřiku. Ventilátory disponují výkonem 2000 m 3 /h/ na každý metr ramena. Naklápění vzduchové štěrbiny současně s tryskami je typická důležitá vlastnost HARDI TWIN. Umožňuje přesnější aplikaci v závislosti na plodině a povětrnostních podmínkách. 30 cm

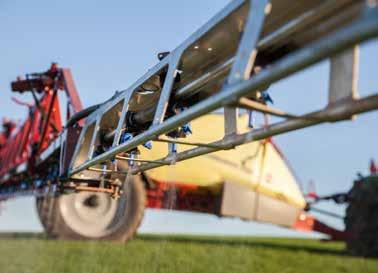

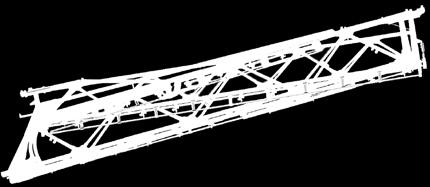

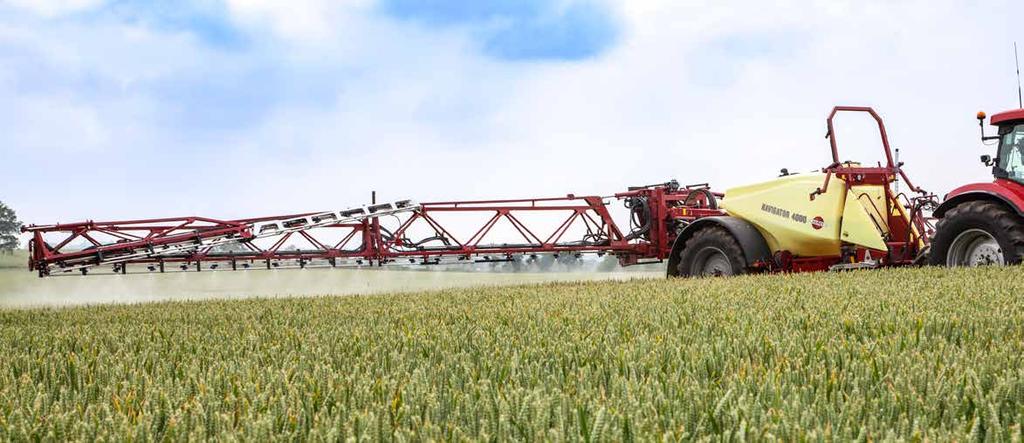

12 COMMANDER Ramena DELTA FORCE Kompaktní pro transport - Velký pracovní záběr Ramena DELTA FORCE byla navržena pro velké výkony Vlastnosti a konstrukce ramen jsou zaměřeny na práci při vysokých pracovních rychlostech a vysoký výkon při záběrech m. Robustní konstrukce ramen DELTA FORCE zajišťuje jejich stabilitu a spolehlivost spolu s jednoduchým nastavením, snadnou údržbou a vysokou přesností. Vzdálenost trysek 25 cm DELTA FORCE ramena mohou být vybavena na přání přídavnými držáky trysek, které jsou umístěny mezi standardními držáky trysek se vzdáleností 50 cm a umožňují tak pracovat i se vzdáleností 25 cm mezi jednotlivými tryskami. Menší vzdálenost mezi tryskami redukuje potencionální úlet postřiku. Nízká výška ramen vyžaduje dobrý systém managementu chování ramen. Další výhodou je nižší hodnota hrubosti kapkového spektra VMD (volume median diameter), která výrazně zvyšuje pokrytí. Ramena se záběrem 39 m s koncovými díly z uhlíkových vláken Použití uhlikových vláken zajišťuje nízkou hmotnost a vysokou pevnost a umožnují prodloužení koncového dílu o původní délce 2,5 m na délku 4 m. 12

13 NOMINATED FOR STARS 2016 AGROMEK AWARD Nejstabilnější ramena na trhu Zdokonalená, ale přesto jednoduchá konstrukce střední sekce ramen vyrovnává pohyby ramen DELTA FORCE. Možnost nastavení 5 různých charakteristik kyvadla na střední sekci ramen umožňuje dokonalé přizpůsobení chování ramen podle pohybu postřikovače nebo podle terénních podmínek. Hydraulický systém tlumení AntiYaw Síly vycházející z pohybu ramen dopředu a dozadu jsou tlumeny pomocí akumulátorů. Hydraulický okruh systému je aktivní a automaticky se natlakuje při každém rozkládání ramen. Hydraulický systém AntiYaw je standardně na ramenech se záběrem 32 až 39 m. Ramena o menších záběrech jsou vybavena mechanickým systémem s pryžovými tlumiči. AutoTerrain 5 ultrazvukových čidel snímá několikrát za sekundu vzdálenost ramene od plodiny. 3 gyroskopické snímače porovnávají úhel ramen, střední sekce a rámu postřikovače. Systém AutoTerrain reaguje ještě před nežádoucím pohybem ramen a umožňuje precizní postřik i při vysokých pracovních rychlostech. AntiYaw Pro tlumení pohybů ramen směrem dozadu AntiYaw Pro tlumení pohybů ramen směrem dopředu AutoTerrain Pro stabilitu ramen Manuel set-up 5 stupňů nastavení charakteristiky chování ramen HARDI DELTA FORCE jsou dostupná v záběrech: 3xskládaná: 39/27/15 m, 36/27/15 m, 36/24/13 m, 33/25/15 m, 32/25/15 m. 2xskládaná: 30/15 m, 28/14 m, 27/14 m. Systém skládání ramen StackFold kompaktní pro transport Systém skládání ramen StackFold maximálně využívá prostor mezi jednotlivými složenými díly ramen a optimalizuje šířku postřikovače pro transport. 39/27/15 m 36/27/15 m 36/24/13 m 27 m 15 m 15 m 27 m 4 m 2,1 m 5,9 m 6,4 m 2,55 m 6,4 m 5,9 m 2,1 m 4 m 27 m 15 m 15 m 27 m 2,1 2,1 m m 2,5 m 5,9 m 6,4 m 2,55 m 6,4 m 5,9 m 2,5 m 24 m 13 m 13 m 24 m 3 m 3,1 m 4,9 m 5,4 m 2,55 m 5,4 m 4,9 m 3,1 m 3 m 25 m 15 m 15 m 25 m 33/25/15 m 2 m 2,1 m 4,9 m 6,4 m 2,55 m 6,4 m 4,9 m 2,1 m 2 m 33/24/13 m 13 m 13 m 24 m 24 m 2,1 m 5,4 m 2,55 m 5,4 m 4,9 m 4,9 m 2,5 m 2,1 m 2,5 m 25 m 15 m 15 m 25 m Systém stop and lock Systém stop and lock minimalizuje nebezpečí pohybu jednotlivých částí ramen vůči sobě. Veškeré skládání ramen je prováděno mechanismem SoftOpen a SoftClose pro snadné a plynulé skládání a rozkládání ramen. 32/25/15 m 2 m 1,6 m 4,9 m 6,4 m 2,55 m 6,4 m 4,9 m 1,6 m 2 m 15 m 30/15 m 3 m 4,6 m 6,4 m 2,55 m 6,4 m 4,6 m 3 m 14 m 28/14 m 2,5 m 4,6 m 5,9 m 2,55 m 5,9 m 4,6 m 2,5 m 14 m 27/14 m 2 m 4,6 m 5,9 m 2,55 m 5,9 m 4,6 m 2 m 24/12 m 2 m 12 m 12 m 2,55 m 3,7 m 3,7 m 4,9 m 4,9 m 2 m 14 m 14 m 15 m 13

14 COMMANDER Systém řízení ramen AutoSlant, AutoHeight a AutoTerrain Systémy HARDI AutoSlant, AutoHeight a AutoTerrain automaticky řídí pohyby ramen Díky tomu jsou postřikové práce pro oblsluhu o hodně jednodušší a je dosaženo kvalitnější aplikace postřiku. Vlastnosti systému: Robustní a precizní ultrazvuková čidla Možnost výběru mezi módy půda/porost/hybridní režim Proporcionální ventil pro plynulé pohyby ramen (AutoHeight, AutoTerrain) Ovládání celkového naklápění ramen, individuálního naklápění levého a pravého ramene a výšky ramen (AutoHeight, AutoTerrain) Ovládání celkového naklápění a výšky ramen (AutoSlant) Ultrazvukové čidlo AutoSlant AutoHeight AutoTerrain Výška ramen Výška ramen Výška ramen Hydraulické naklápění Hydraulické naklápění Hydraulické naklápění Individuální naklápění levého a pravého ramene Individuální naklápění levého a pravého ramene Negativní sklon 2 ultrazvuková čidla 3 nebo 5 ultrazvukových čidel 3 nebo 5 ultrazvukových čidel 2 úhlové snímače na střední sekci ramen 3 úhlové snímače na střední sekci ramen DELTA FORCE TWIN FORCE m 2 proporcionální ventily se snímačem teploty TWIN FORCE m 3 proporcionální ventily se snímačem teploty DELTA FORCE TWIN FORCE m Negativní sklon ramen 14

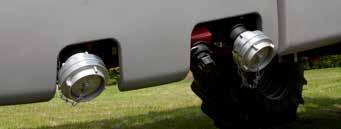

15 Volitelná výbava Osvětlení ramen Pro postřik v noci může být namontováno osvětlení. Rychlé plnění FastFiller Velkokapacitní systém plnění je schopen vyvinout průtok až 800 l/min. Tento systém je 100% samonasávací. Pracuje společně s přimíchávacím zařízením ChemFiller a umožňuje jeho souběžné používání. Tlakové vyprazdňování Pressure Emptying Toto zařízení vám umožní vrátit tekuté hnojivo nebo jiný roztok zpět do zásobní nádrže. Prodloužená oj Pro modely 36 m TWIN s nádrží 5500 a 7000 l je prodloužená tažná oj jako doplňková výbava na přání. Palubní počítače HC 8600 HC 9600 Palubní počtače HC 8600 a HC 9600 jsou výkonným nástrojem pro moderní zemědělství. Osvětlení pro provádění nočních postřiků Budete-li postřik a míchání provádět v noci, na postřikovač mohou být namontována pracovní světla. Čerpadlo FlexCapacity Postřikovače COMMANDER s nádrží o objemu nebo l mohou být vybaveny čerpadlem FlexCapacity (598 l/min). Uzamykatelná skříňka na chemikálie ChemLocker Na postřikovač může být namontována skříňka na chemikálie, ve které mohou být tyto látky uloženy. Vnější čištění Stříkací pistole a kolo s hadicí pro čištění postřikovače. Hydraulická opěrná noha Pro postřikovače s nádržemi 3300/4500 l. 15

16 COMMANDER Technická specifikace Postřikovač COMMANDER je nabízen s rameny 18 až 39 m. Všechna ramena jsou odpružena kyvadlem s tlumením, které zabraňuje natáčení a je zcela nastavitelné tak, aby vyhovovalo i nerovnému a příkrému terénu. Ramena DELTA FORCE m Ramena DELTA FORCE byla vyvinuta pro vysoké pracovní výkony. Volba materiálu a konstrukce ramen je cílená na výkon při vysokých pracovních rychlostech a při záběru m. Ramena TWIN FORCE m Ramena TWIN FORCE nabízí stejnou pevnost a odolnost jako ramena FORCE společně s výhodami unikátního systému s řízenou podporou vzduchu HARDI TWIN. Systém TWIN umožňuje vyšší rychlosti postřiku, lepší průnik do problémových plodin, vyšší účinnost a postřik v podmínkách, kdy nemohou být použity běžné postřikovače. Pro modely 36m TWIN FOR- CE je prodloužená tažná oj jako doplňková výbava na přání. 16

17 Velikost nádrže, l Čerpadla, typ l/min /464H /464H H-334/2x H-334/2x Ramena, m TWIN m TWIN m DELTA FORCE m TWIN m DELTA FORCE m TWIN m DELTA FORCE m Proplachovací nádrž, l Celková výška, m 3,60 (13,6x48) 3,60 (13,6x48) 3,80 (20,8x42) 3,80 (20,8x42) Celková délka, m 7,30 7,80 8,50 8,50 Délka oje k nápravě, m 4,80 5,30 6,05 6,05 C Poloměr otáčení SafeTrack, m 6,00 6,20 9,00 9,00 Rozchod kol, m 1,50-2,25 1,50-2,25 1,80-2,25 1,80-2,25 Šířka s rameny DELTA FORCE, m 2,55 2,55 2,55 3,00 Šířka s rameny TWIN FORCE, m 3,00 3,00 3,00 3,00 F D Průjezdní světlost, m 0,8 (13,6x48) 0,8 (13,6x48) 0,78 (20,8x42) 0,78 (20,8x42) Celková hmotnost (prázdná nádrž), kg Hydraulické odpružení Volitelné Volitelné Volitelné Standard Odpružená oj - - Standard Standard B E A 17

18 Nørre Alslev, Dánsko Lleida, Španělsko Savigny, Francie HARDI Postřikový specialista HARDI INTERNATIONAL A/S HARDI INTERNATIONAL A/S je mezinárodní skupinou, jejíž základní myšlenkou je uspokojení požadavků zákazníků a kvalitní výrobky, které zaručují efektivní, včasnou a přesnou aplikaci přípravků na ochranu rostlin. Od roku 1957 společnost HARDI přispívá ke stále zvyšující se poptávce po efektivní a přesné ochraně rostlin. Společnost HARDI je jedním z leaderů v oboru aplikačních technologií. K dosažení a udržení této pozice je pro společnost HARDI prioritou neustálý vývoj a inovace. Beaurainville, Francie Davenport, USA Adelaide, Austrálie Testování Postřikovače HARDI INTERNATIONAL A/S jsou testovány dle platných kvalitativních norem. Pracovníci montážních linek jsou akreditováni v souladu s požadavky NSTS (National Sprayer Testing Scheme) se sídlem ve Velké Británii a JKI (Julius Kühn Institut) se sídlem v Německu. To zaručuje, že jsou zemědělcům dodávány postřikovače nejvyšší kvality. Perfektní povrchová ochrana Špičkové technologie povrchové úpravy obsahují 13 kroků, zahrnující předúpravy a práškové lakování všech komponentů. Společně s povrchovou úpravou Delta/Magni matic, šroubů a ostatních komponentů, HARDI dodává výrobky vysoce odolné korozi. HARDI INTERNATIONAL A/S Herthadalvej Nørre Alslev Tef.: Fax: hardi@hardi-international.com Výhradní importér a servis: Tel: unimarco@unimarco.cz
