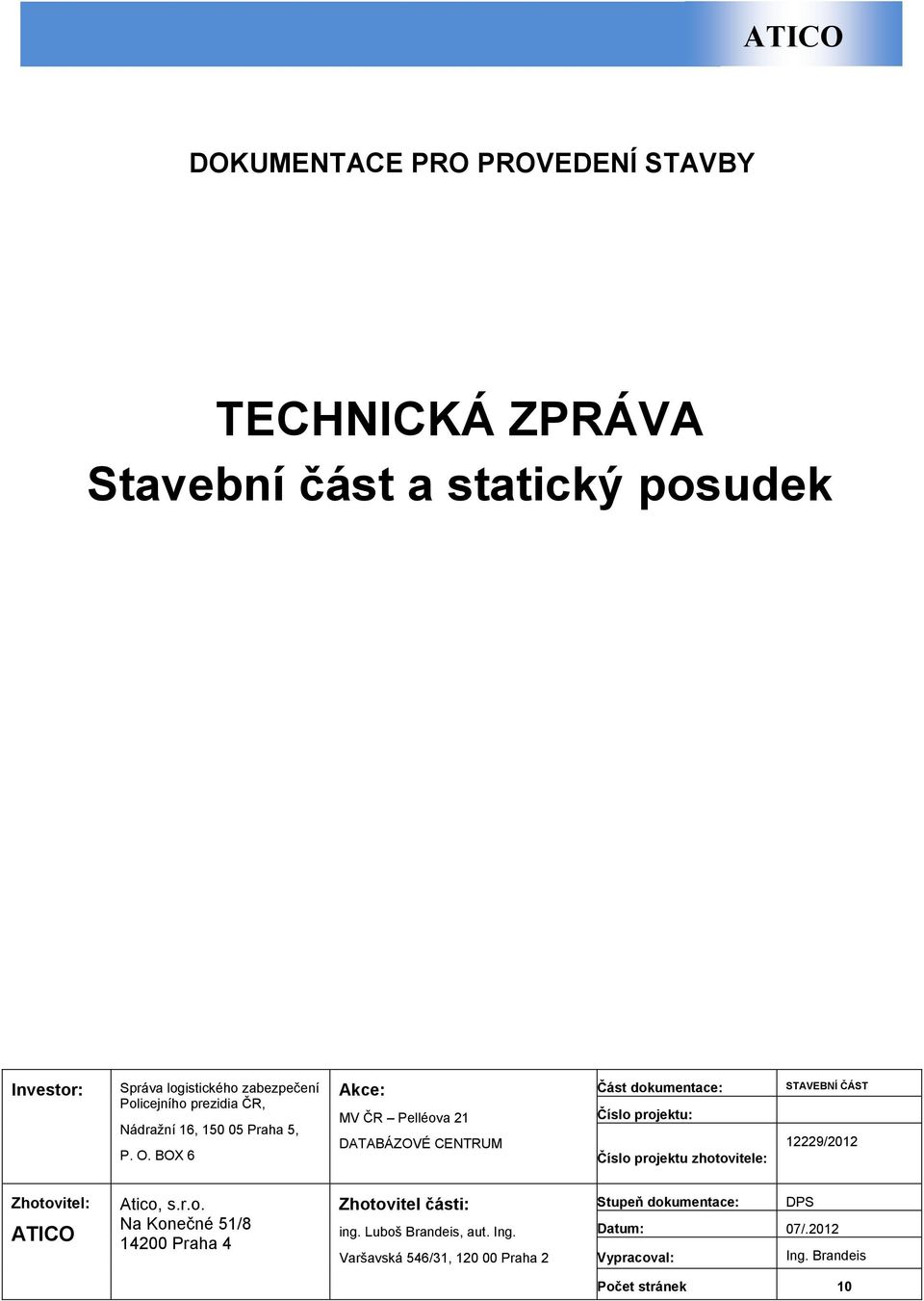

1 ATICO DOKUMENTACE PRO PROVEDENÍ STAVBY TECHNICKÁ ZPRÁVA Stavební část a statický posudek Investor: Správa logistického zabezpečení Policejního prezidia ČR, Nádražní 16, Praha 5, P. O. BOX 6 Akce: MV ČR Pelléova 21 DATABÁZOVÉ CENTRUM Část dokumentace: Číslo projektu: Číslo projektu zhotovitele: STAVEBNÍ ČÁST 12229/2012 Zhotovitel: ATICO Atico, s.r.o. Na Konečné 51/ Praha 4 Zhotovitel části: ing. Luboš Brandeis, aut. Ing. Varšavská 546/31, Praha 2 Stupeň dokumentace: DPS Datum: 07/.2012 Vypracoval: Ing. Brandeis Počet stránek 10

2 Technická zpráva stavební části Předmětem této dokumentace jsou stavební úpravy stávajících prostor datového centra MV ČR v objektu Pelléova 21, Praha 6 ve 4. np objektu v místnosti J 414. Rozsáhlá budova, kterou tvoří několik dilatačních celků, je konstrukčně provedena jako železobetonový monolitický skelet s moduly železobetonových sloupů 400/400 mm 6 x 6 m s nosnými vodorovnými rámy průvlaky a s železobetonovou monolitickou křížem armovanou deskou tl. 150 mm. Dovolené užitné zatížení prostor je 6 kn/m2. Pro statické posouzení prostor pro instalaci nové datové technologie, chlazení a napájení bylo provedeno statické posouzení, které je přílohou této dokumentace a jehož závěry jsou zapracovány do výkresové části stavebně technické dokumentace. Bourací a demontážní práce jsou vyznačeny na samostatném výkrese. Jedná se zejména o stavební úpravy související s výměnou vstupních dveří, která si vyžádá dobourání vyznačené části příčky a celé příčky oddělující sousední prostor. Dále bude vyzděno nové nadpraží dveří a vyzdívky kolem ostění dveří za osazení 2 ocelových překladů I 100. Po demontáži technologie bude zdemontována stávající zdvojená podlaha výšky 270 mm. Ostatní práce jako demontáž radiátorů a potrubí ústředního vytápění v této místnosti jsou uvedeny na výkrese bouracích prací. Nové stavební práce jsou samostatně popsány na výkresech nového stavu datového centra, na výkrese kladení zdvojené podlahy a na výkrese střechy. Do prostor datového centra budou na vyznačeném místě osazeny nové protipožární dveře EI 30 DP3 C s přípravou dveří na elektronický zámek přístupového systému. Nové dozdívky budou z cihelného příčkového zdiva tl. 150 mm a překlady budou tvořit ocelové profily 2 x I 100. Nová sádrokartonová posunutá dělící příčka tl. 130 mm je navržena ve skladbě s PO odolností EI 60. Po rozebrání zdvojené podlahy budde strženo stávající PVC, základní betonová podlaha bude přebroušena, vystěrkována, napenetrována a opatřena nátěrem na beton. Bude proveden 2 x nosný svařovaný rošt z ocelových profilů, který bude staticky vynášet datovou technologii a chlazení. Tyto konstrukce budou osazeny dle výkresové části a opatřeny nátěrem na ocel šedé barvy. Na vyznačených místech budou provedeny předsazené SDK stěny. U oken bude před provedením SDK předsazených stěn instalována na vnější stranu zasklení reflexní solární fólie. Za okenní pás zevnitř bude osazena oboustranně bíle natřená bílá deska CETRIS a poté bude provedena směrem dovnitř předsazená SDK stěna. Před dveře do místnosti J 413 bude provedena PO SDK předsazená stěna dle výkresové dokumentace. V celém prostoru bude provedeno oškrabání maleb stěn a stropu, přeštukování těchto ploch a provedena nová bílá akrylátová otěruvzdorná malba (2x). Nová zdvojená antistatická podlaha výšky 450 mm s nástupním schůdkem bude typem dle výběrového řízení s maximální možnou plošnou technologickou nosností včetně výztuh a požadovaných elektrofyzikálních vlastností. Nožičky zdvojené podlahy budou kotveny do betonové podlahy nebo z ocelovým profilům nosných roštů. Prostupy pro chlazení budou provedeny dle části VZT, vrtané prostupy v žlb desce budou mimo nosnou výztuž desky popř. Budou staticky konzultovány. Veškeré další práce jsou uvedené na výkresové dokumentaci nebo budou domluveny při výstavbě. Na ploché střeše nad datovým centrem bude proveden nosný ocelový pozinkovaný rošt pro potřeby ukotvení klimatizace a nádoby na glykol, nosné sloupky budou z ocelových trubek 102/6 mm, budou shora zavíčkovány a zespodu Stránka 2

3 navařeny na patní plechy. Osazení sloupků bude přímo na žlb desku na místa žlb nosných sloupů objektu a nosných průvlaků, výška sloupku cca 800 mm, při předpokladu tl. střešního pláště cca mm bude rošt umístěn cca mm nad hydroizolací střechy kvůli bezpečnosti střešní krytiny a údržbě střechy. V místě sloupků bude střešní krytina rozebrána - provedeny nezbytně nutné otvory až na žlb desku (do doby definitivního osazení roštu a provedení hydroizolace budou tyto montážní otvory provizorně chráněny proti dešti) kde budou kotveny patní plechy ocelových sloupků. Střešní skladba bude v místě sloupků zpětně doplněna tepelnou izolací, spádovou vrstvou a s novou hydroizolací v místě sloupků vytaženou do těsnících manžet cca 300 mm nad líc střechy. Při výstavbě budou dodržovány veškeré bezpečnostní normy a předpisy (např. DOS M14 VYST 99). vypracoval: ing. Luboš Brandeis, aut. ing Varšavská 546/ Praha 2 Červenec 2012 Stránka 3

4 Stránka 4

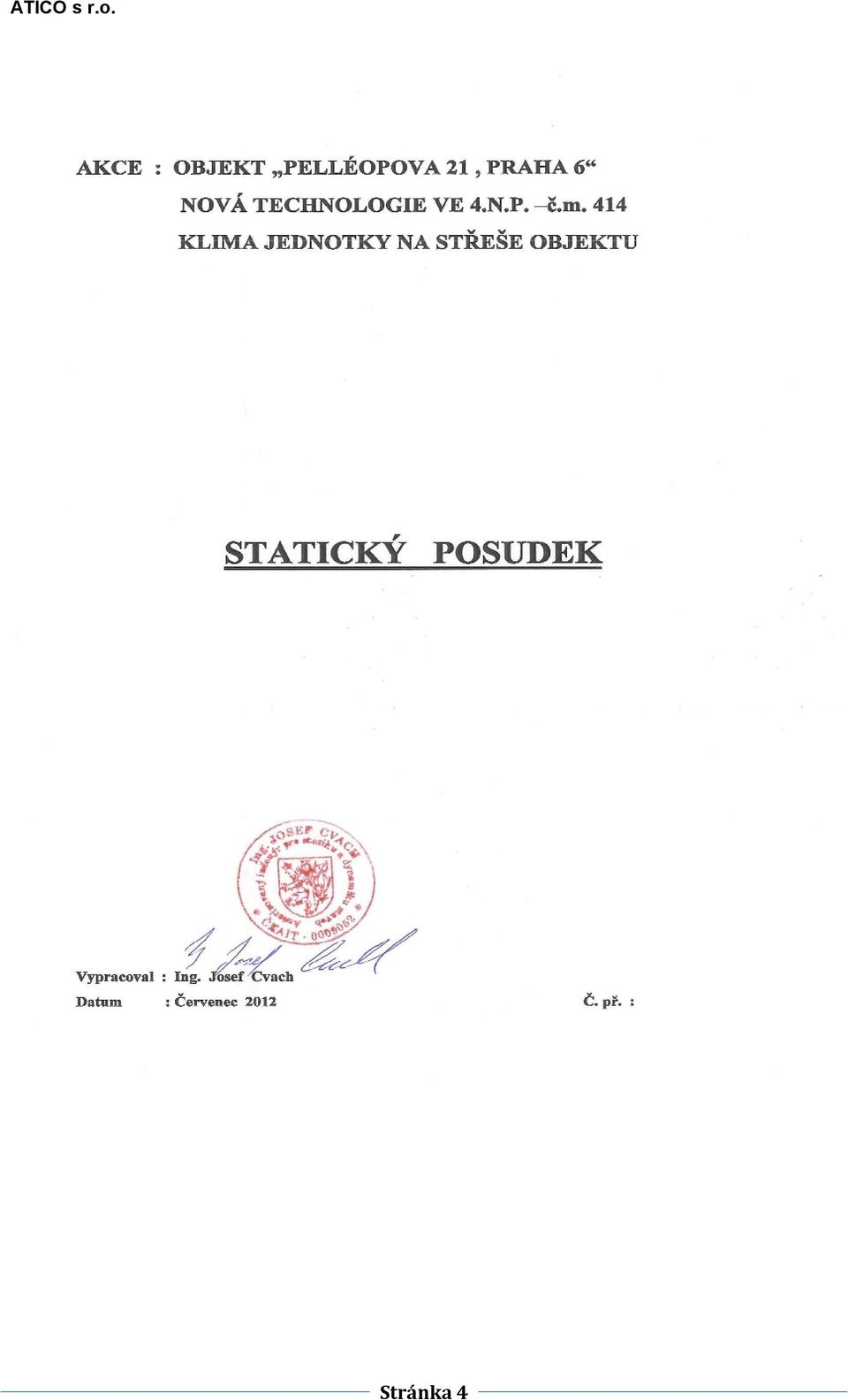

5 STATICKÝ POSUDEK Předmětem statického posudku je posouzení stropní konstrukce = podklady od nové technologie v malém sále místnost č podlaží, v objektu MV ČR Pelléova 21, Praha 6. Podkladem pro vypracování byla původní projektová dokumentace objektu, statický posudek ing.zajíčka z 09/2010, zátěžové údaje od technologie a prohlídka stavby + zaměření na místě. Použité ČSN, literatura: ČSN EN Zatížení stavebních konstrukcí ČSN EN Navrhování betonových konstrukcí ČSN EN Navrhování ocelových konstrukcí Statické tabulky Obsah: Posouzení únosnosti stropní desky pod místností č.414 Ocelová konstrukce pod klima jednotkami na střeše Popis konstrukce Objekt ve tvaru podélného dvojtaktu má nosnou konstrukci tvořenou železobetonovým monolitickým rámovým skeletem o půdorysných modulových rozměrech 6 x 6 metrů s křížem vyztuženou stropní deskou tl. 150mm v každém podlaží. Stropní desky vyztuženy vobou směrech a vetknuty do příčných rámů + podélných průvlaků. Z původní dokumentace zjištěno, že hodnota nahodilého zatížení byla uvažována 6,0 kn/m2. (VPÚ Praha) Uživatelem je požadováno umístění Skříně UPS - 10kN - 4 ks Rozváděče RACK - 8 kn - 10 ks Klima jednotky - 4 kn - 6 ks Rozmístění viz Půdorysné schéma. Stránka 5

6 Půdorysné schéma Posouzení místnosti - nová zdvojená podlaha Zatížení zdvojené podlahy.. 0,2 x 1,35..0,3 kn/m 2 Nahodilé zatížení mimo technologie. 1,5 x 1,5.2,25 kn/m 2 Stávající nahodilé zatížení dle projektu v plné místnosti: q s n = (6,6 x 6,6) x 6,0 kn/m 2 = 261,4 kn plocha zatížení místnosti od nové technologie: q s t = (10 x x x 10) + 30 x (1,5 + 0,3) = 198 kn technologie Posouzení : q s t = 198 kn < 261,4 kn (q s n) = > VYHOVUJE Stránka 6

7 Zatížení na plochu místnosti od nové technologie je menší než zatížení od původního nahodilého zatížení (6,0 kn/m 2 ) novým zatížením nedojde k přetížení stropních trámů, průvlaků a sloupů konstrukce objektu. Poznámky: Technologie UPS 10kN (1000kg) umístěna na trámech či desce mezi trámem a stěnou na rozpětí cca 600 mm vyhovuje deska na přetížení od UPS, dtto trámy vyhovují. Posouzení stropní desky tl. 150 mm Zatížení desky v pruhu technologie š = 1,2 m Plocha 1,2 x 0,6 x 8 = 5,8 m 2 Zatížení technologie ( 5 x 8,0 + 3 x 4) x 1,35 = 70,2 kn Stránka 7

8 Zatížení pod technologií q t = 70,2 / 5,8 = 12,1 kn/m 2 > 6,0 kn/m 2 osadit technologii na dvojici svařovaných ocelových nosníků [ ] č.16 = nosníky osazeny 30 mm na stávající podlahu a uloženy na příčných rámech (trámy ) pod úrovní podlahy (viz půdorysné schéma) Zatížení na 1 ocelový nosník ( 2 x [ ] ) Od technologie 70,2 = 6,5 kn/m 2 2 x 5,4 Hmotnost ocelových nosníků 0,3 kn/m 2 statické schéma q o = 6,8 kn/m 2 M = ⅛ ql 2 = ⅛ x 6,8 x 5,6 2 = 276 knm A = B = ½ x ql = ½ x 6,8 x 5,6 = 19,0 kn Návrh 2 x č. 16, W f = 232 cm 3, I f = 1850 cm 3 Posouzení W n = M / ( γ x R) = 0,027 / ( 0,85 X 210 = 0,00015 m 3 = 150 cm 3 W n = 150 cm3 < 232 cm3 (W f ) VYHOVUJE I NA PRŮHYB Poznámka: Uložení na příčných trámech 300 mm. Stránka 8

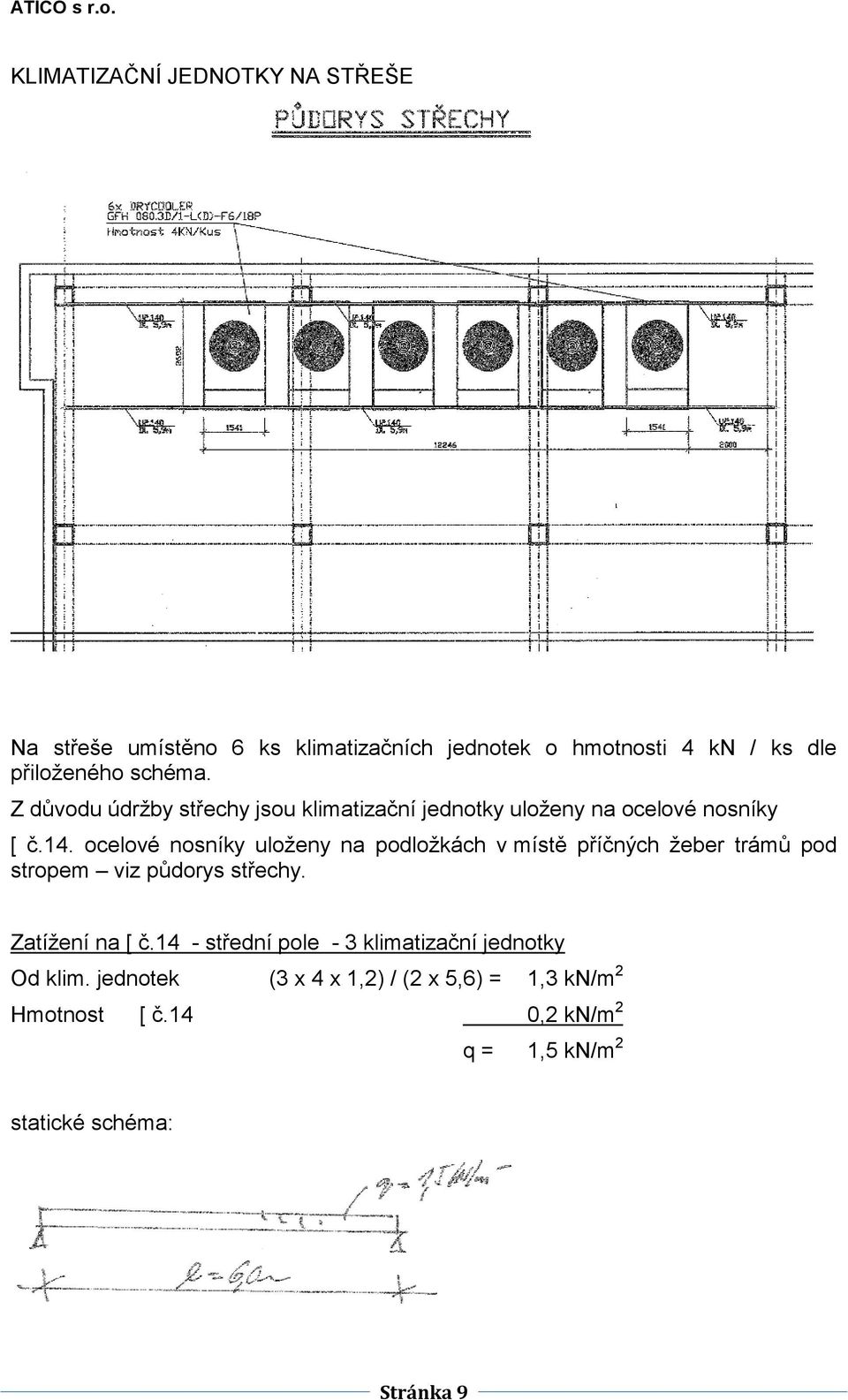

9 KLIMATIZAČNÍ JEDNOTKY NA STŘEŠE Na střeše umístěno 6 ks klimatizačních jednotek o hmotnosti 4 kn / ks dle přiloženého schéma. Z důvodu údržby střechy jsou klimatizační jednotky uloženy na ocelové nosníky [ č.14. ocelové nosníky uloženy na podložkách v místě příčných žeber trámů pod stropem viz půdorys střechy. Zatížení na [ č.14 - střední pole - 3 klimatizační jednotky Od klim. jednotek (3 x 4 x 1,2) / (2 x 5,6) = 1,3 kn/m 2 Hmotnost [ č.14 0,2 kn/m 2 q = 1,5 kn/m 2 statické schéma: Stránka 9

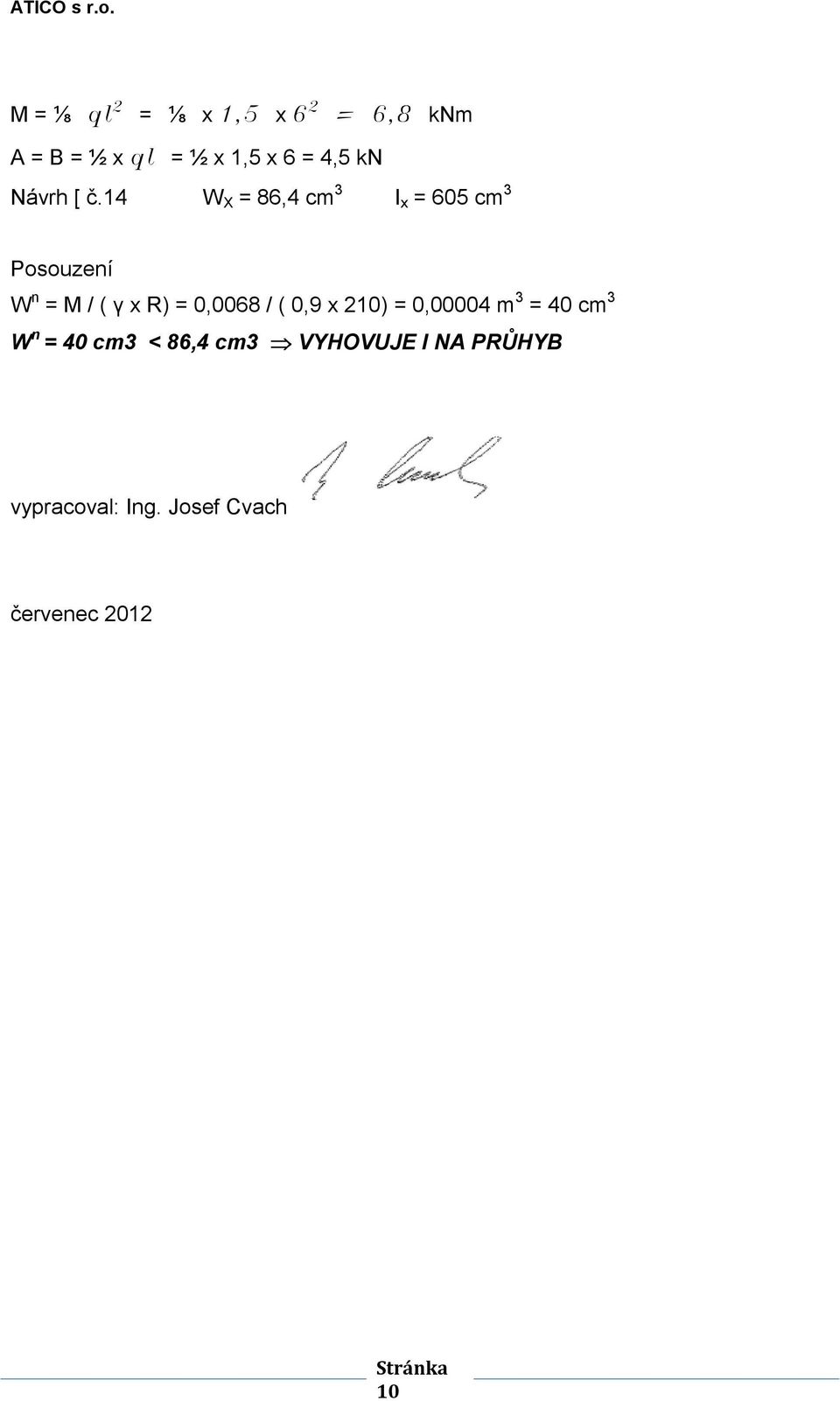

10 M = ⅛ ql 2 = ⅛ x 1,5 x 6 2 = 6,8 knm A = B = ½ x ql = ½ x 1,5 x 6 = 4,5 kn Návrh [ č.14 W X = 86,4 cm 3 I x = 605 cm 3 Posouzení W n = M / ( γ x R) = 0,0068 / ( 0,9 x 210) = 0,00004 m 3 = 40 cm 3 W n = 40 cm3 < 86,4 cm3 VYHOVUJE I NA PRŮHYB vypracoval: Ing. Josef Cvach červenec 2012 Stránka 10
