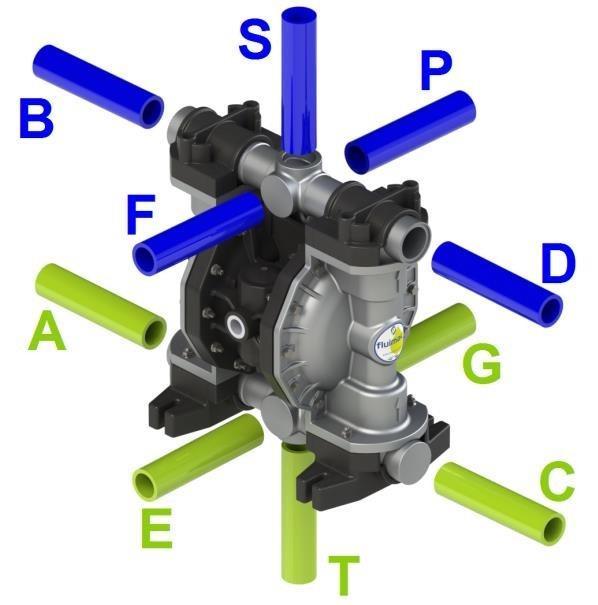

1 GEMINI FOOD CZ Pneumatické čerpadlo s dvojitou membránou Membránová pneumatická čerpadla GEMINI FOOD jsou vyrobena tak, aby vyhovovala FDA požadavkům. Všechny materiály, které jsou v kontaktu s kapalinou, jsou navrženy podle požadavků FDA. Celá řada je z elektrolyticky leštěného AISI 316 dle mezinárodního ustanovení ASTM A380 a střední drsnost je 2,7 µm. ENG Air operated double diaphragm pumps GEMINI FOOD diaphragm pneumatic pumps are manufactured fulfilling FDA requirements. All materials in contact with the liquid are realized according to FDA requirements. The whole range is in AISI 316 electropolished according to the International Provision ASTM A380 and the medium roughness is 2,7 µm. Typ Připojení Připojení vzduchu Max. průtok Max. výška Max. Ø pevných částic Váha Model Connections Air connection Max flow rate Max head Ø max of solids Weight PF0050 CLAMP 1 1/4 BSP 55 l/min 80 m 4 mm 6 Kg PF0100 CLAMP 1 1/2 BSP 110 l/min 80 m 3,5 mm 9 Kg PF0160 CLAMP 1 1/2 1/2 BSP 170 l/min 80 m 7,5 mm 20 Kg PF0500 CLAMP 2 3/4 BSP 500 l/min 80 m 8,5 mm 58 Kg PF0700 CLAMP 2 1/2 3/4 BSP 700 l/min 80 m 8,5 mm 60 Kg

2 Výška (m) PNEUMATICKÁ MEMBRÁNOVÁ ČERPADLA GEMINI P50 FOOD ELEKTROLYTICKY LEŠTĚNÝ AISI 316 TECHNICKÉ ÚDAJE: KAPALINY: ½ BSP VZDUCHU: ¼ BSP MAX. PRŮTOK: 55 l/min MAX. TLAK VZDUCHU: 8 bar MAX. VÝŠKA: 80 m MAX. SACÍ VÝŠKA NA SUCHO: 6 m MAX. SACÍ VÝŠKA NA MOKRO: 9,8 m VELIKOST PEVNÝCH ČÁSTIC: 3,5 mm HLUČNOST: 68 db MAX. VÝTLAK ZA CYKLUS: 85 cm 3 MAX. VISKOZITA: cm 2 /s ATEX zóna 1: EX II 2/2 GD c IIB T135 C ATEX zóna 2: EX II 3/3 GD c IIB T135 C Průtok (l/min) Tlak přiváděného vzduchu Spotřeba vzduchu Nl/min Křivky a hodnoty výkonu odpovídají čerpadlům se zaplaveným sáním a s volným průchodem při teplotě vody 20 C a liší se podle konstrukčního materiálu. VNĚJŠÍ TRI-CLAMP 1 PŘÍVOD VZDUCHU ¼ BSP VNITŘNÍ TRI-CLAMP 1 P50 A B C D E H Q S T AISI C Váha Kg Max. teplota

3 TYP ČERPADLA VELIKOST MATERIÁL TĚLESA MEMBRÁNY MATERIÁL KOULÍ MATERIÁL SEDLA KOULE TĚSNĚNÍ ATEX ZÓNA CERTIFIKACE MÍSTA PRO MATERIÁLY: MODEL TĚLESO MEMBRÁNA KOULE SEDLO TĚSNĚNÍ ATEX SÁNÍ/VÝTLAK T=PTFE 1=BSP AB=Standardní P50 HT=HYTREL+PTFE T= PTFE 3=TRI-CLAMP S= SS X = zóna 1 LEŠTĚNÝ - = zóna 2 MOŽNÁ : Standard = A B IN = A-C OUT = B-D KÓD ČERPADLA:

4 Výška (m) PNEUMATICKÁ MEMBRÁNOVÁ ČERPADLA GEMINI P100 FOOD ELEKTROLYTICKY LEŠTĚNÝ AISI 316 TECHNICKÉ ÚDAJE: KAPALINY: TRI-CLAMP 1 VZDUCHU: 3/8 BSP MAX. PRŮTOK: 110 l/min MAX. TLAK VZDUCHU: 8 bar MAX. VÝŠKA: 80 m MAX. SACÍ VÝŠKA NA SUCHO: 6 m MAX. SACÍ VÝŠKA NA MOKRO: 9,8 m VELIKOST PEVNÝCH ČÁSTIC: 3,5 mm HLUČNOST: 72 db MAX. VÝTLAK ZA CYKLUS: 100 cm 3 MAX. VISKOZITA: cm 2 /s ATEX zóna 1: EX II 2/2 GD c IIB T135 C ATEX zóna 2: EX II 3/3 GD c IIB T135 C Průtok (l/min) Tlak přiváděného vzduchu Spotřeba vzduchu Nl/min Křivky a hodnoty výkonu odpovídají čerpadlům se zaplaveným sáním a s volným průchodem při teplotě vody 20 C a liší se podle konstrukčního materiálu. VNĚJŠÍ TRI-CLAMP 1 PŘÍVOD VZDUCHU 3/8 BSP VNITŘNÍ TRI-CLAMP 1 P100 A B C D E H Q S T AISI C Váha Kg Max. teplota

5 TYP ČERPADLA VELIKOST MATERIÁL TĚLESA MEMBRÁNY MATERIÁL KOULÍ MATERIÁL SEDLA KOULE TĚSNĚNÍ ATEX ZÓNA CERTIFIKACE MÍSTA PRO MATERIÁLY: MODEL TĚLESO MEMBRÁNA KOULE SEDLO TĚSNĚNÍ ATEX SÁNÍ/VÝTLAK T=PTFE 1=BSP AB=Standardní P100 HT=HYTREL+PTFE T= PTFE 3=TRI-CLAMP S= SS X = zóna 1 LEŠTĚNÝ - = zóna 2 MOŽNÁ : Standard = A B IN = A-C OUT = B-D KÓD ČERPADLA:

6 Výška (m) PNEUMATICKÁ MEMBRÁNOVÁ ČERPADLA GEMINI P160 FOOD ELEKTROLYTICKY LEŠTĚNÝ AISI 316 TECHNICKÉ ÚDAJE: KAPALINY: TRI-CLAMP 1 1/2 VZDUCHU: 1/2 BSP MAX. PRŮTOK: 170 l/min MAX. TLAK VZDUCHU: 8 bar MAX. VÝŠKA: 80 m MAX. SACÍ VÝŠKA NA SUCHO: 6 m MAX. SACÍ VÝŠKA NA MOKRO: 9,8 m VELIKOST PEVNÝCH ČÁSTIC: 7,5 mm HLUČNOST: 75 db MAX. VÝTLAK ZA CYKLUS: 330 cm 3 MAX. VISKOZITA: cm 2 /s ATEX zóna 1: EX II 2/2 GD c IIB T135 C ATEX zóna 2: EX II 3/3 GD c IIB T135 C Průtok (l/min) Tlak přiváděného vzduchu Spotřeba vzduchu Nl/min Křivky a hodnoty výkonu odpovídají čerpadlům se zaplaveným sáním a s volným průchodem při teplotě vody 20 C a liší se podle konstrukčního materiálu. VNĚJŠÍ TRI-CLAMP 1 1/2 PŘÍVOD VZDUCHU 1/2 BSP VNITŘNÍ TRI-CLAMP 1 1/2 P160 A B C D E H Q S T AISI C Váha Kg Max. teplota

7 TYP ČERPADLA VELIKOST MATERIÁL TĚLESA MEMBRÁNY MATERIÁL KOULÍ MATERIÁL SEDLA KOULE TĚSNĚNÍ ATEX ZÓNA CERTIFIKACE MÍSTA PRO MATERIÁLY: MODEL TĚLESO MEMBRÁNA KOULE SEDLO TĚSNĚNÍ ATEX SÁNÍ/VÝTLAK T=PTFE 1=BSP AB=Standardní P100 HT=HYTREL+PTFE T= PTFE 3=TRI-CLAMP S= SS X = zóna 1 LEŠTĚNÝ - = zóna 2 MOŽNÁ : Standard = A B IN = A-C OUT = B-D KÓD ČERPADLA:

8 Výška (m) PNEUMATICKÁ MEMBRÁNOVÁ ČERPADLA GEMINI P500 FOOD ELEKTROLYTICKY LEŠTĚNÝ AISI 316 TECHNICKÉ ÚDAJE: KAPALINY: TRI-CLAMP 1 1/2 VZDUCHU: 1/2 BSP MAX. PRŮTOK: 170 l/min MAX. TLAK VZDUCHU: 8 bar MAX. VÝŠKA: 80 m MAX. SACÍ VÝŠKA NA SUCHO: 6 m MAX. SACÍ VÝŠKA NA MOKRO: 9,8 m VELIKOST PEVNÝCH ČÁSTIC: 7,5 mm HLUČNOST: 75 db MAX. VÝTLAK ZA CYKLUS: 330 cm 3 MAX. VISKOZITA: cm 2 /s ATEX zóna 1: EX II 2/2 GD c IIB T135 C ATEX zóna 2: EX II 3/3 GD c IIB T135 C Průtok (l/min) Tlak přiváděného vzduchu Spotřeba vzduchu Nl/min Křivky a hodnoty výkonu odpovídají čerpadlům se zaplaveným sáním a s volným průchodem při teplotě vody 20 C a liší se podle konstrukčního materiálu. VNĚJŠÍ TRI-CLAMP 2 PŘÍVOD VZDUCHU 3/4 BSP VNITŘNÍ TRI-CLAMP 2 P500 A B C D E H S T Váha kg Max. teplota AISI C

9 TYP ČERPADLA VELIKOST MATERIÁL TĚLESA MEMBRÁNY MATERIÁL KOULÍ MATERIÁL SEDLA KOULE TĚSNĚNÍ ATEX ZÓNA CERTIFIKACE MÍSTA PRO MATERIÁLY: MODEL TĚLESO MEMBRÁNA KOULE SEDLO TĚSNĚNÍ ATEX SÁNÍ/VÝTLAK P500 LEŠTĚNÝ HT=HYTREL+PTFE T= PTFE S= SS T=PTFE 1=BSP 3=TRI-CLAMP X = zóna 1 - = zóna 2 EF=Standardní MOŽNÁ : Standard = E F IN = E-T-G OUT = F-S-P KÓD ČERPADLA:
