1 kovová nosná konstrukce - křížový rošt

2 Pokud se stane, že se při realizaci fasády setkáte s neřešitelnou situací, která není popsána v této příručce (a souvisí s fasádou :) neváhejte a kontaktujte nás na tel. čísle: , rádi Vám poradíme. - Fasádní systém STAVOBLOCK je vyráběn v souladu s normou ETAG Pakliže jste si zakoupili ucelený systém je nezbytné, aby jste od našeho technického poradce obdrželi statický výpočet kotvení - Výrobce neručí za případné škody na majetku či zdraví způsobené nedodržením doporučeného montážního návodu

3 OBSAH 1. KOMPLETNÍ SESTAVA KOMPONENTŮ PRO REALIZACI FASÁDY pohledové prvky, prvky nosného roštu prvky n.roštu, tepelná izolace, další pomocné příslušenství doporučené nářadí, ochranné pomůcky 2. MONTÁŽ KOVOVÉ NOSNÉ KONSTRUKCE - KŘÍŽOVÝ ROŠT způsoby kotvení typy úhelníků přichycení vodorovných a svislých Omega lišt ochrana proti hlodavcům založení křížového roštu nad příkrým terénem 3. ZAJIŠTĚNÍ VZDUCHOVÉ MEZERY tepelně-izolační fasáda s uzavřenou vzduchovou mezerou 4. MONTÁŽ FASÁDNÍCH PRVKŮ montáž obkladu Stavoblock montáž vnějšího rohu řešení stavebních otvorů montáž ostění montáž podhledu montáž parapetu / ukončení soklu montáž obkladu u šikmé plochy 5. ÚDRŽBA cementový výkvět

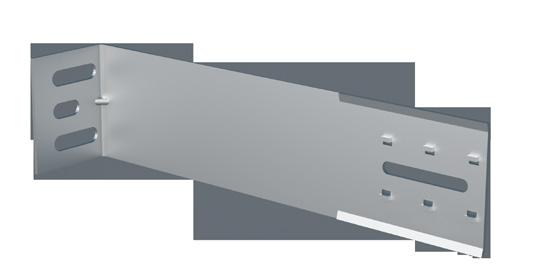

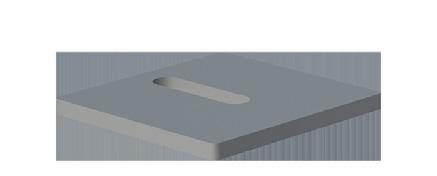

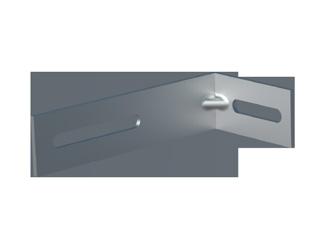

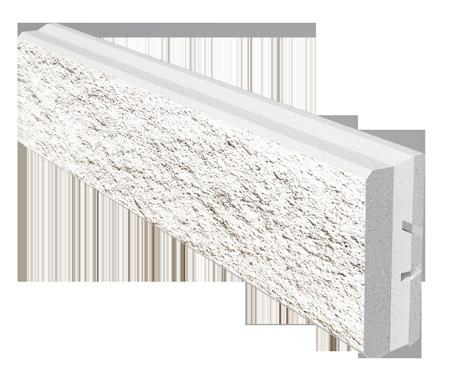

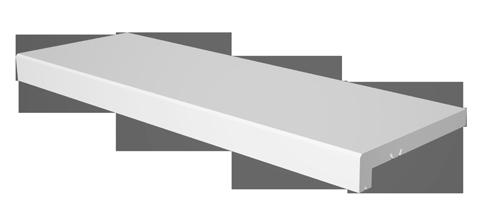

4 POHLEDOVÉ PRVKY 1. KOMPLETNÍ SESTAVA KOMPONENTŮ PRO REALIZACI FASÁDY FASÁDNÍ CIHLA STAVOBLOCK OKENNÍ PARAPET PRVKY NOSNÉHO ROŠTU KOTEVNÍ ŠROUBY PRO UPEVNĚNÍ OCELOVÝCH ÚHELNÍKŮ KE ZDIVU (51 MM -310 MM) PRO UPEVNĚNÍ OMEGA LIŠTY KE ZDIVU (0-50 MM) HMOŽDINA MUNGO MQL-ST 10x100 HMOŽDINA MUNGO MQL-ST 8x60 ŠROUB se šestihrannou hlavou 8x100 KOMBIVRUT M6x80 Zn. PRVKY NOSNÉHO ROŠTU TERMOSTOP 70x70x5 OCELOVÝ ÚHELNÍK ( MM) PRO UPEVNĚNÍ OMEGA LIŠTY KE ZDIVU L 50 L 80 L 100 L 170 L 240 5

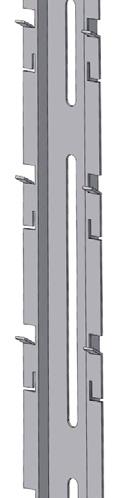

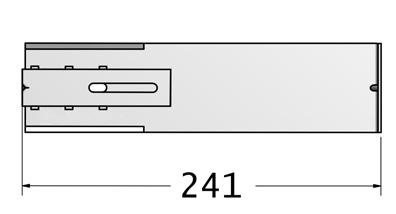

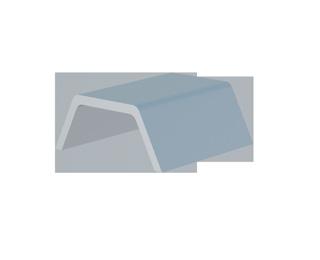

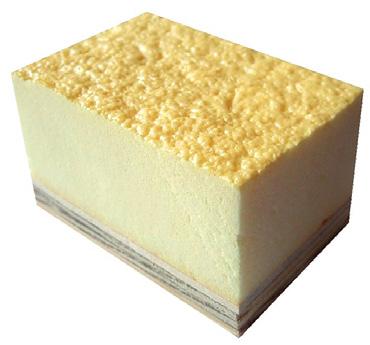

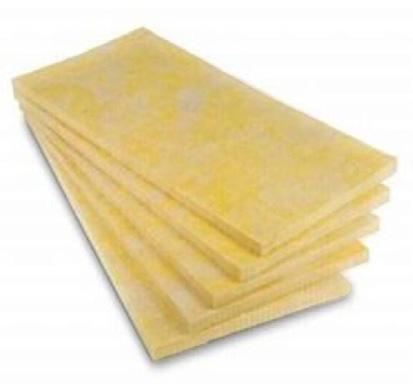

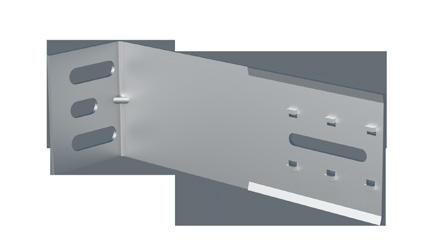

5 PRVKY NOSNÉHO ROŠTU STAVITELNÉ PRODLOUŽENÍ OCEL.ÚHELNÍKU DLE TLOUŠŤKY TEP.IZOLACE L 100/50 SPOJOVACÍ MATERIÁL PRO UPEVNĚNÍ PRODLOUŽENÍ OCELOVÉ KOTVY A OMEGA LIŠTY ŠROUB VRATOVÝ DIN 603-4,6 M6x12 Zn MATICE 6HR M6 s ozubeným límcem, Zn PRVEK NOSNÉHO ROŠTU OCELOVÁ ZÁVĚSNÁ OMEGA LIŠTA Zn TEPELNÁ IZOLACE ROTAFLEX SUPER FD 01 BEZESPARÁ PĚNA ICYNENE DALŠÍ POMOCNÉ PŘÍSLUŠENSTVÍ SPOJKA OMEGA LIŠT SPOJKA CIHEL 6

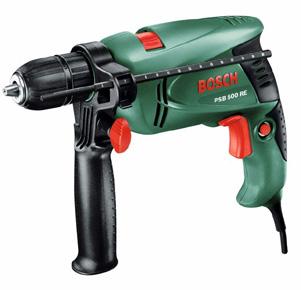

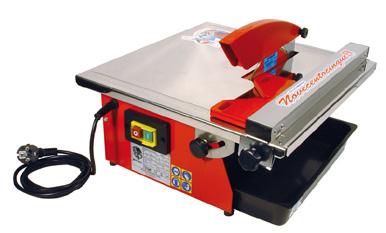

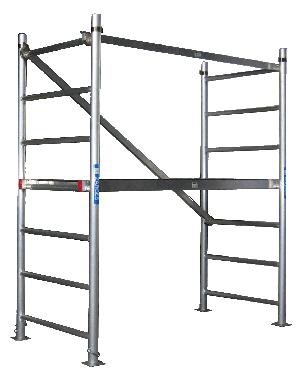

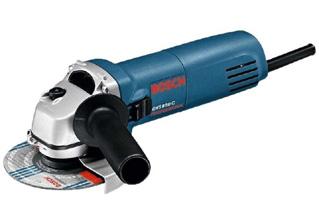

6 DOPORUČENÉ NÁŘADÍ LEŠENÍ VODOVÁHA /laserová vodováha/ OLOVNICE SVINOVACÍ METR ZNAČKOVACÍ ŠŇŮRA ELEKTRICKÁ PŘÍKLEPOVÁ VRTAČKA VIDIOVÝ VRTÁK Ø 4, 8, 11 MM BATERIOVÁ UTAHOVAČKA ÚHLOVÁ BRUSKA STOLNÍ PILA BOČNÍ ŠTÍPACÍ se sklopným stolkem KLEŠTĚ a diamantovým kotoučem Ø MM KLÍČ PLOCHÝ očko č.10 GOLA KLÍČ č.13 a č.10 s nástavcem pro utahovačku KLADÍVKO MAMUT (lepidlo) PISTOLE NA TMEL MONTÁŽNÍ PĚNA ODLAMOVACÍ NŮŽ OCHRANNÉ POMŮCKY PRACOVNÍ PŘILBA PRACOVNÍ RUKAVICE OCHRANNÉ BRÝLE RESPIRÁTOR 7

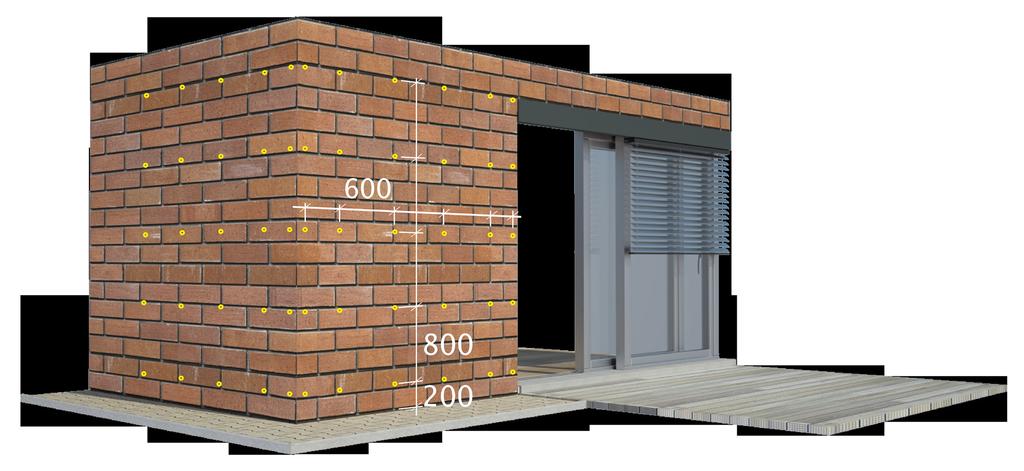

7 2. MONTÁŽ NOSNÉ KOVOVÉ KONSTRUKCE - KŘÍŽOVÝ ROŠT 2.1. Pomocí vodováhy nebo olovnice zjistěte svislou rovinnost obkládané stěny. Délka ocelových úhelníků pro kotvení nosného roštu je závislá na tloušťce tepelné izolace a na rovinnosti obkládáné stěny Dle statického výpočtu je dáno rozmístění ocelových úhelníků/případně kombivrutů pro připevnění vymezovacího roštu. Pokud statický výpočet neurčuje jiný rozměr je vodorovná rozteč ocelových úhelníků /kombivrutů 600 mm a svislá rozteč 800 mm, s tím, že první ocelový úhelník je umístěn min.200 mm nad terénem /viz.obr.1/. 20 Obr.1 - pravidlo rozmístění ocelových úhelníků/ kombivrutů v ploše zdi Obr.2 - umístění Omega lišty 20 mm nad terénem 8

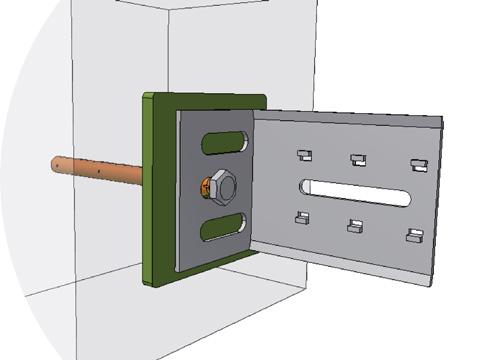

8 ZPŮSOBY KOTVENÍ Dle požadované tloušťky izolace zvolíme vhodný typ kotvení křížového vyzezovacího roštu. - V případě odsazení cihel fasády méně než 50 mm od zdiva přikotvěte Omega lišty kombivruty /obr.3/. - V případě odsazení cihel fasády více než 50 mm od zdiva přikotvěte Omega lišty ocelovými úhelníky /viz.bod 2.3/. Obr.3 - kombivrut pro připevnění Omega lišty matice s límcem kombivrut 2.3 Ocelové úhelníky připevněte k obkládané stěně hmoždinami Mungo a šrouby se šestihrannou hlavou /délka a průměr hmoždin se řídí statickým výpočtem/. Mezi ocelové úhelníky a zeď vložte Termostop /přeruší tepelný most/. termostop ocelový úhelník hmoždina se šroubem Obr.4 - připevnění ocelových úhelníků ke zdivu Obr.5 - detail připevnění ocelového úhelníku ke zdivu Nyní můžete vložit tepelnou izolaci. Využití vzduchové mezery jako izolantu s utěsněním vzduhového kanálu naleznete na str.16. V případě použití tepelné izolace Rotaflex v místě protnutí izolace s ocelovým úhelníkem prořízněte otvor a izolaci nasuňte na připevněné úhelníky /obr.6,7/.

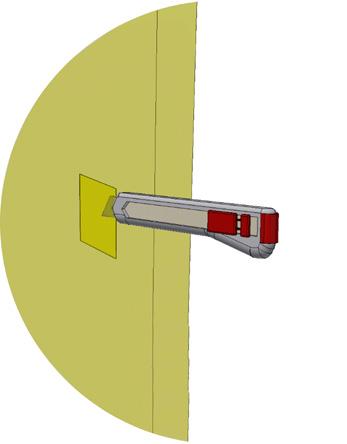

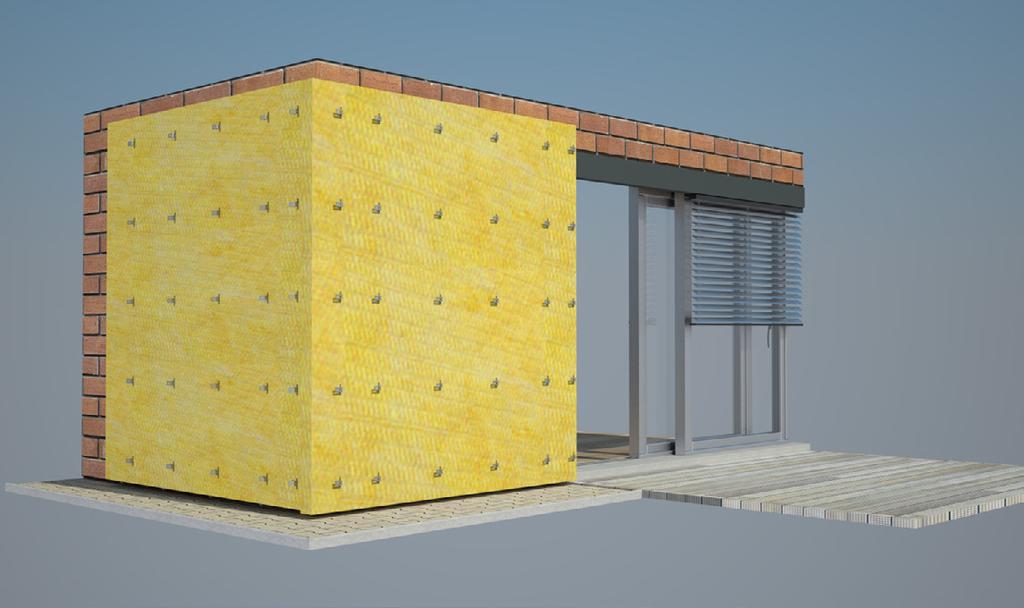

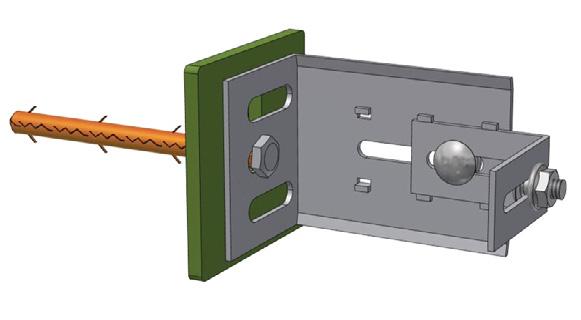

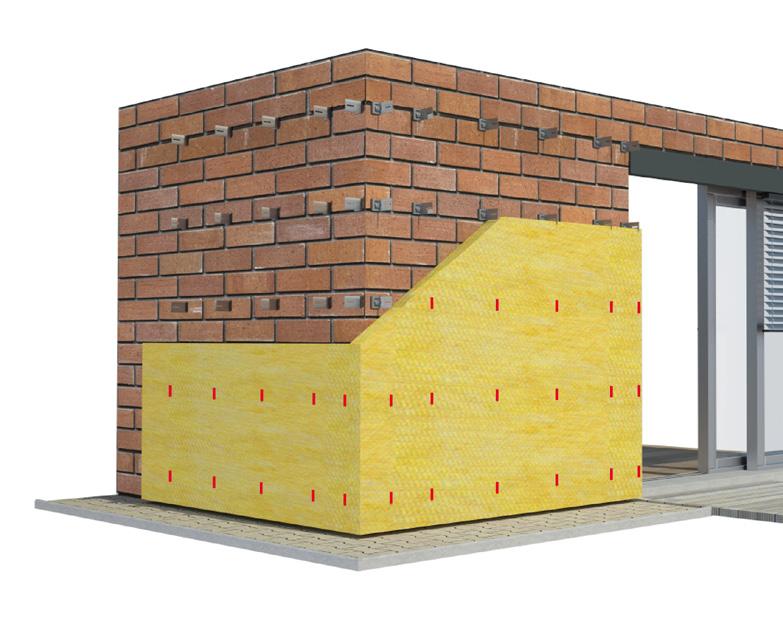

9 Bezespará tepelná izolace /např. Icynene/ je vždy aplikovaná proškolenou realizační firmou, až po montáži stavitelného prodloužení ocelových úhelníků a Omega lišt. odlamovací nůž Obr.6 - naříznutí minerální tepelné izolace nožem Obr.7 - minerální tepelná izolace nasunutá na připevněné ocelové úhelníky 2.5 K namontovaným ocelovým úhelníkům procházejících tepelnou izolací přišroubujte stavitelné prodloužení tak, že vložíte prodloužení mezi prolisované výstupky na ocelovém úhelníku a zajistíte jej vratovým šroubem M6x12 a maticí s límcem, seřídíte na požadovanou vzdálenost a šroub dotáhnete /obr.9/. vratový šroub a matice s límcem termostop ocel.úhelník stavitelné prodloužení Obr.8 - připevnění stavitelného prodloužení k ocelovým úhelníkům Obr.9 - detail připevnění stavitelného prodloužení 10

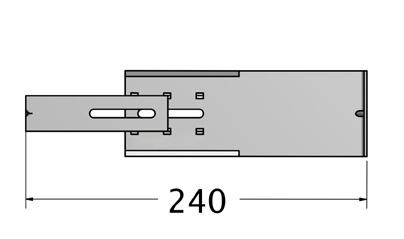

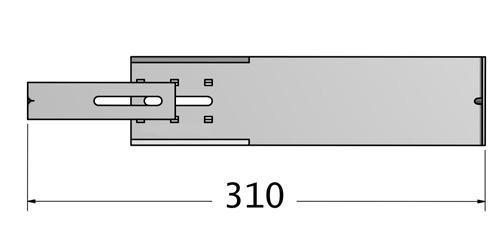

10 ROZSAH STAVITELNÉ DÉLKY OCELOVÝCH ÚHELNÍKŮ PRO MONTÁŽ OMEGA LIŠT TYPY ÚHELNÍKŮ OCELOVÝ ÚHELNÍK L50 + STAVITELNÉ PRODLOUŽENÍ L100/50 pro rozsah montáže od mm OCELOVÝ ÚHELNÍK L80 + STAVITELNÉ PRODLOUŽENÍ L100/50 pro rozsah montáže od mm OCELOVÝ ÚHELNÍK L100 + STAVITELNÉ PRODLOUŽENÍ L100/50 pro rozsah montáže od mm 11 OCELOVÝ ÚHELNÍK L170 + STAVIT.PRODLOUŽENÍ L100/50 pro rozsah montáže od mm OCELOVÝ ÚHELNÍK L240 + STAVITELNÉ PRODLOUŽENÍ L100/50 pro rozsah montáže od mm

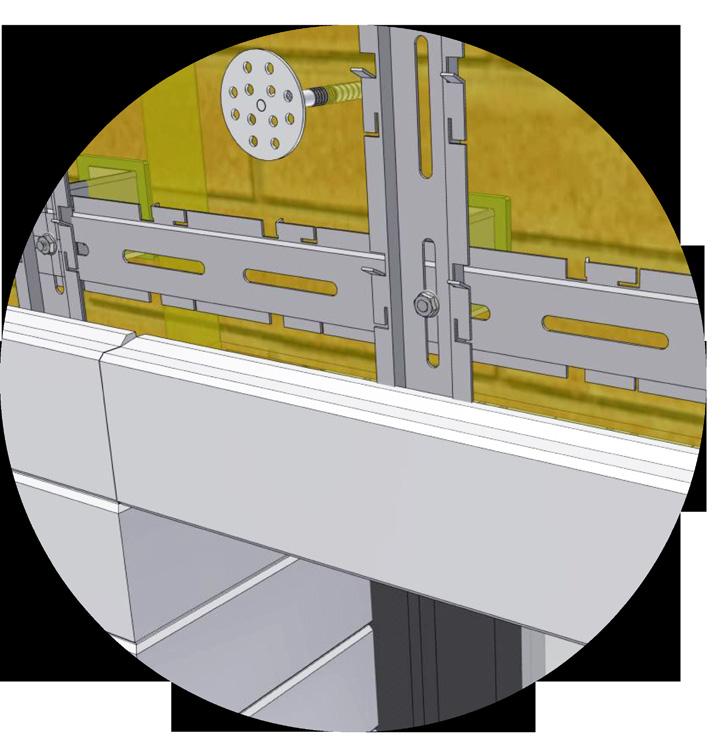

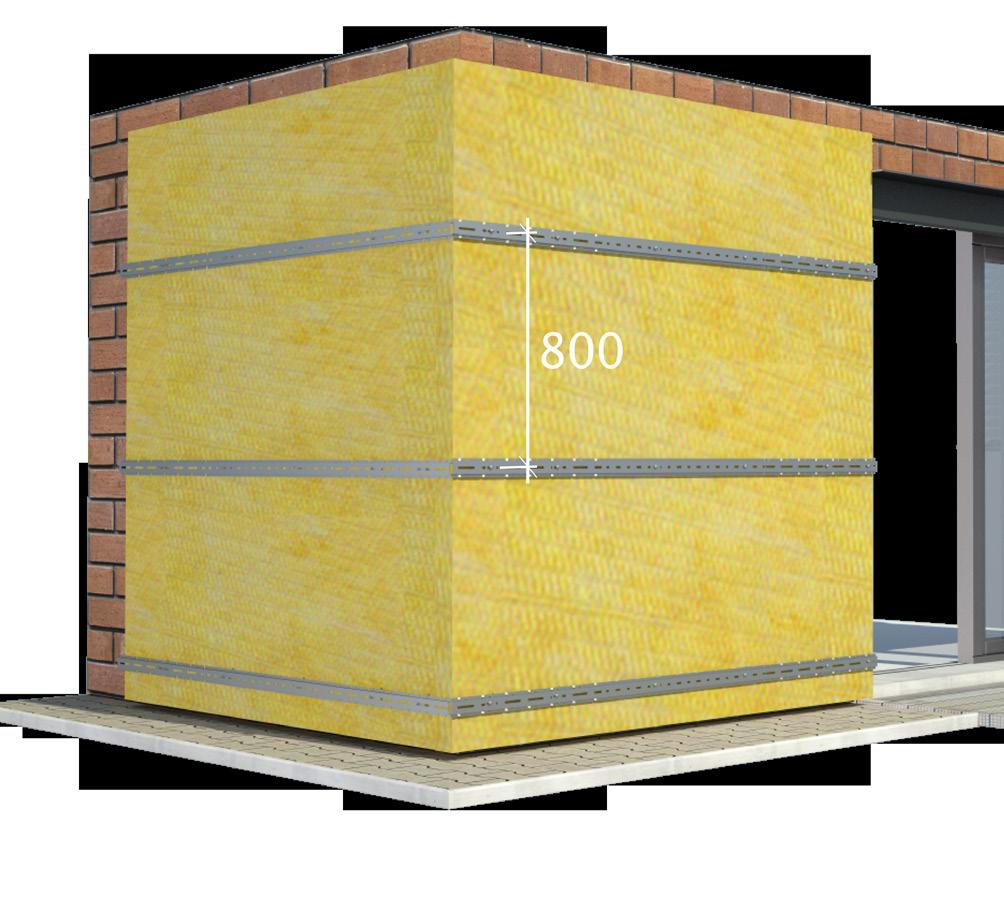

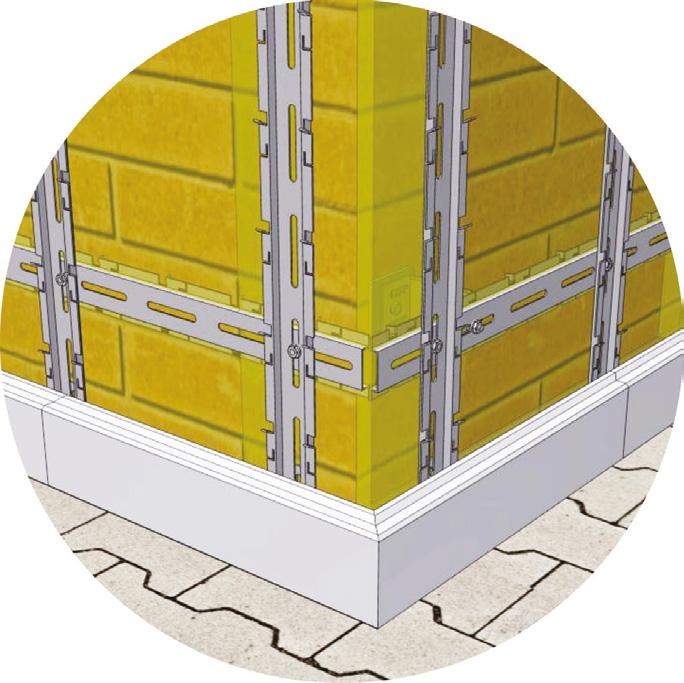

11 PŘICHYCENÍ OMEGA LIŠT - KŘÍŽOVÝ ROŠT 2.6 VODOROVNÉ OMEGA LIŠTY Na namontované ocelové uhelníky přichyťte vodorovné Omega lišty vratovými šrouby M6x12 a maticí s límcem. Osová vzdálenost vodorovných Omega lišt je dána roztečí ocelových uhelníků tedy 800 mm /obr.10/. 2.7 NÁROŽÍ Od srazu dvou vodorovných omega lišt na nároží přichyťte první svislou Omega lištu v min. vzdálenosti 50 mm /obr.11/. Obklad instalovaný na nároží musí být vždy zavěšen na dvou úchytech. Pozn.:stejným způsobem je zajištěno ostění podél otvorů. 2.8 SVISLÉ OMEGA LIŠTY Od vyztuženého nároží přištoubujte další svislé Omega lišty vratovými šrouby M6x12 a maticí s límcem. Osová vzdálenost svislých Omega lišt je 470 mm /obr.11/. Obr.10 - uchycení vodorovných Omega lišt Obr.11 - uchycení svislých Omega lišt 12

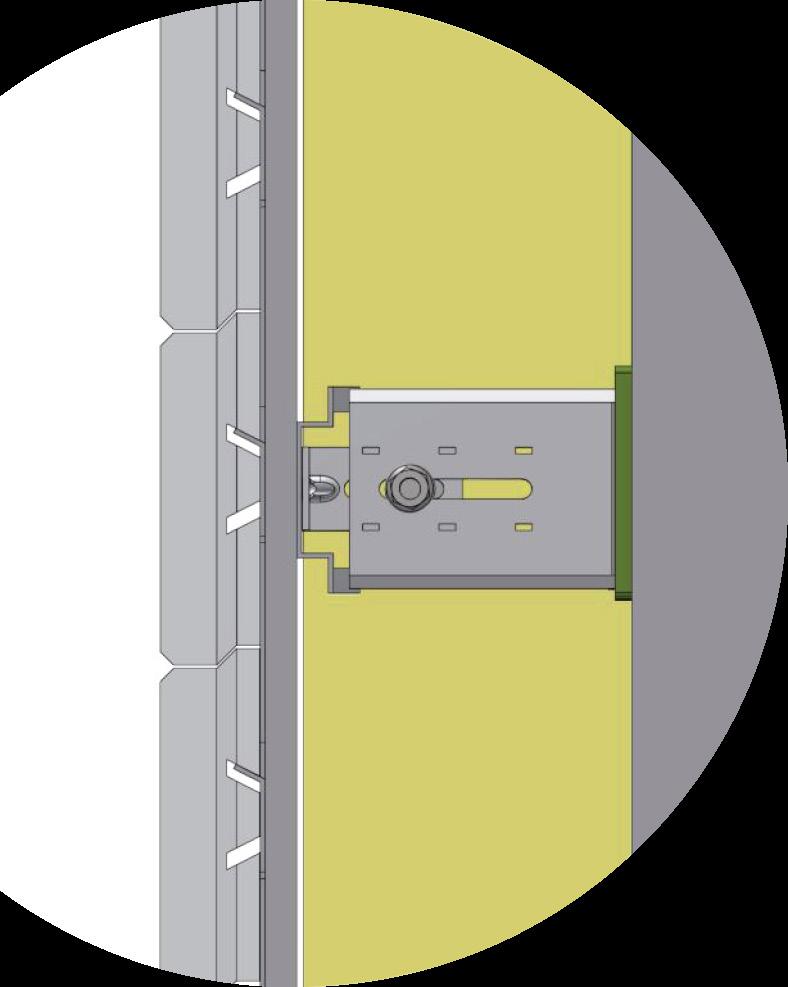

12 2.9 Svislé (nosné) Omega lišty přišroubujte k již namontovaným vodorovným Omega lištám vratovými šrouby M6x12 a maticí s límcem /obr.12/. Termostop ocel.úhelník vratový šroub a matice s límcem vodorovná Omega lišta vratový šroub a matice s límcem stavitelné prodloužení svislá Omega lišta Obr.12 - přikotvení stavitelného prodloužení k Omega liště Pokud otovry svislé Omega lišty přichycení vratovým šroubem neumožňují, je třeba drážku zvětšit řezným kotoučem /obr.13/. Obr.13 - zvětšení drážky pro uchycení svislé Omega lišty vratovým šroubem Základní délka Omega lišty činí 1920 mm. Svislé /délkové/ napojení Omega lišt provedete spojkou Omega lišt. Spojku vložte do žlábku u konce Omega lišty a přišroubujte k druhé Omega liště vratovými šrouby M6x12, a maticí s límcem /viz. obr.13/. Roztáhněte Omega lišty od sebe na doraz a dotáhněte matice vratových šroubů spojky /viz. obr.14/.

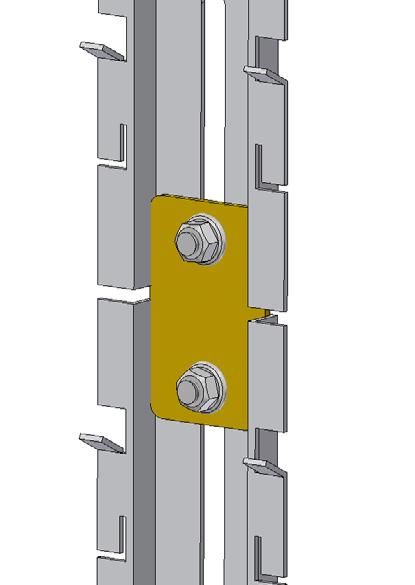

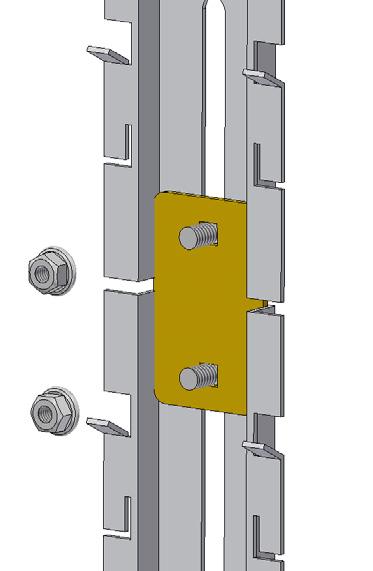

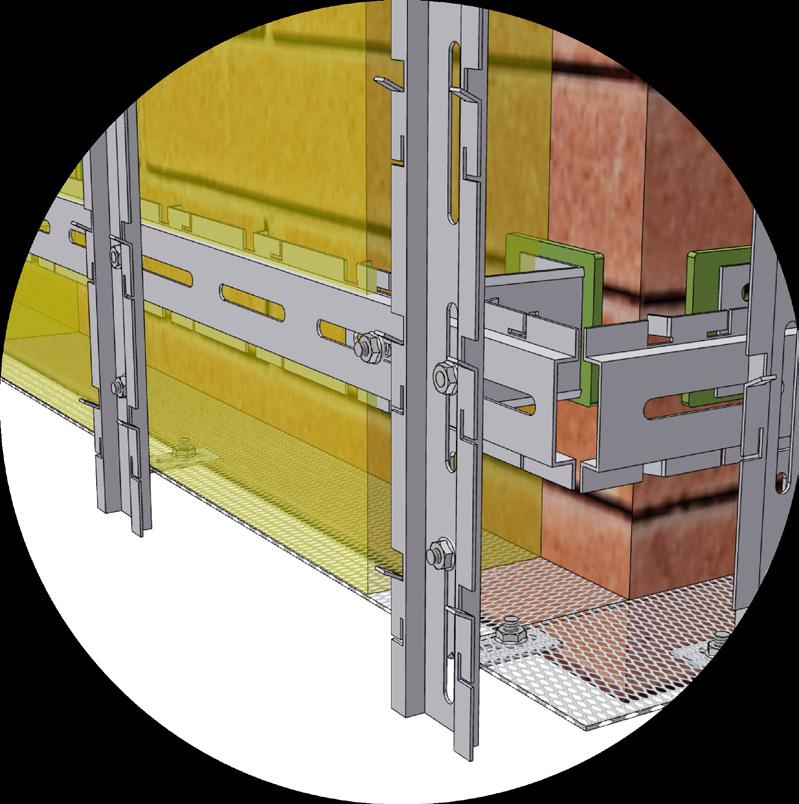

13 Omega lišta č.1 spojka Omega lišt vratový šroub a matice s límcem Omega lišta č.2 Obr.13 - spojení dvou Omega lišt Obr.14 - dotáhnutí šroubů 2.11 Doporučenou ochranu proti sesednutí tepelné izolace a vniknutí hlodavců do fasádního pláště provedete mřížkou z tahokovu /šířka dle tloušťky tepelné izolace/ - /viz.obr.15,16/. svislá Omega lišta tahokov vratový šroub a matice s límcem stavitelné prodloužení Obr.15 - detail uchycení tahokovu ke spodní části Omega lišty Obr.16 - detail uchycení tahokovu 14

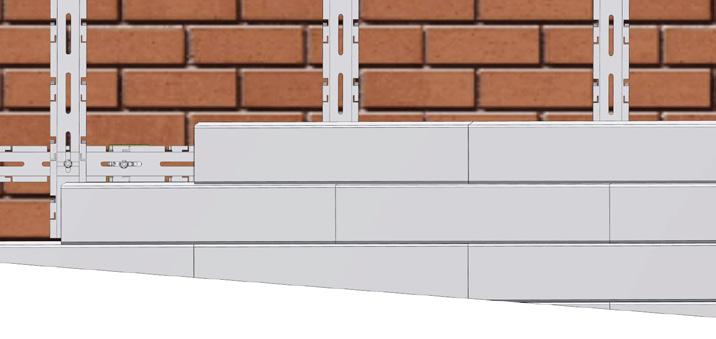

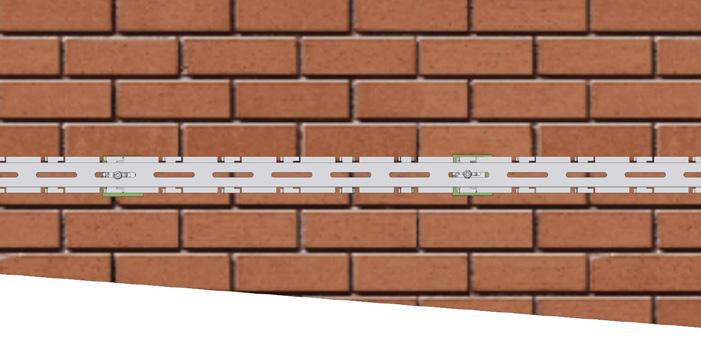

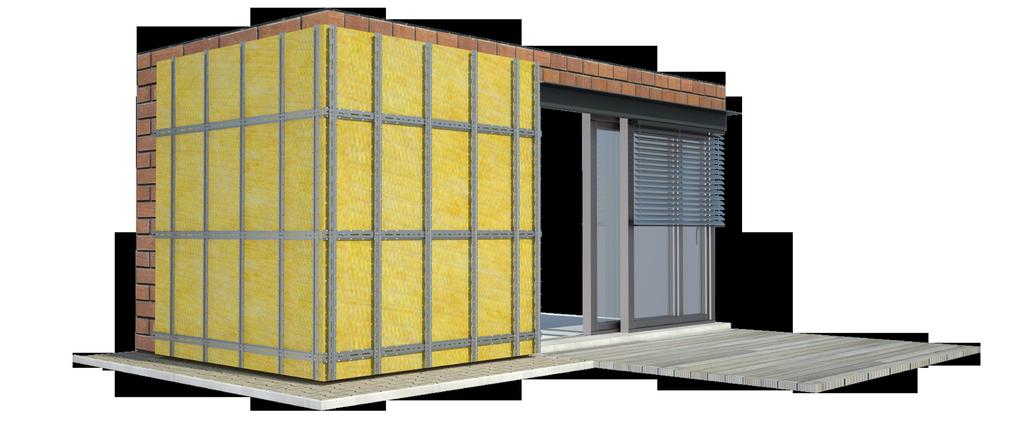

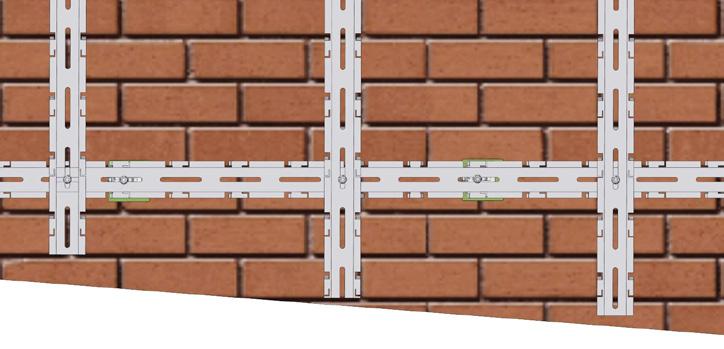

14 ZALOŽENÍ KŘÍŽOVÉHO ROŠTU NAD PŘÍKRÝM TERÉNEM Při obklad šikmé plochy nad příkrým terénem se neliší od postupu nad rovným terénem. Přišroubujte vodorovné lišty ke stavitelnímu prodloužení šroubem a maticí s límcem. Následně k vodorovným lištám připevněte svislé lišty a dle svažitosti terénu zakraťe příslušné lišty tak, aby jednotlivé zobáčky držely vodorovnou hladinu ( tzv. byly ve vodováze ). Vzdálenost odsazení Omega lišty od terénu je 20 mm. Obr.17 - založení křížového roštu nad příkrým terénem 15 Obr.18 - nosný kovový rošt s tepelnou izolací připraven k obložení cihlami

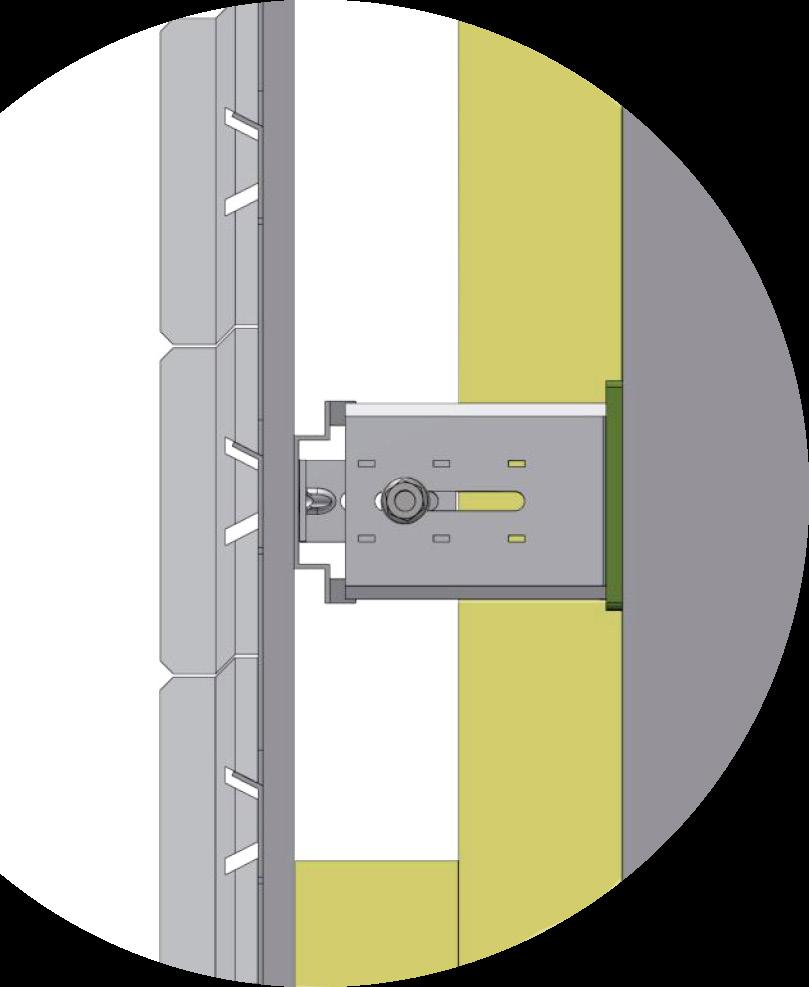

15 3. DIFÚZNĚ OTEVŘENÁ TEPELNĚ-IZOLAČNÍ FASÁDA S UZAVŘENOU VZDUCHOVOU MEZEROU přebytečná vlhkost odváděna přes tepelnou izolaci a obklad přebytečná vlhkost odváděna přes tepelnou izolaci a obklad Jestliže chcete využít vzduch mezi tepelnou izolací a obkladem jako izolant, je nutné zabezpečit, aby vzduch ve vzduchové mezeře neproudil. To zajistíte tak, že do spodní části za první řadu cihel vložíte tepelnou izolaci, tak aby byl utěsněn vzduchový kanál /obr.19/. Difúzně otevřená fasáda rovněž nemusí mít žádnou vzduchovou mezeru. V tomto případě se izolace přímo dotýká fasádních cihel /obr.20/. 16

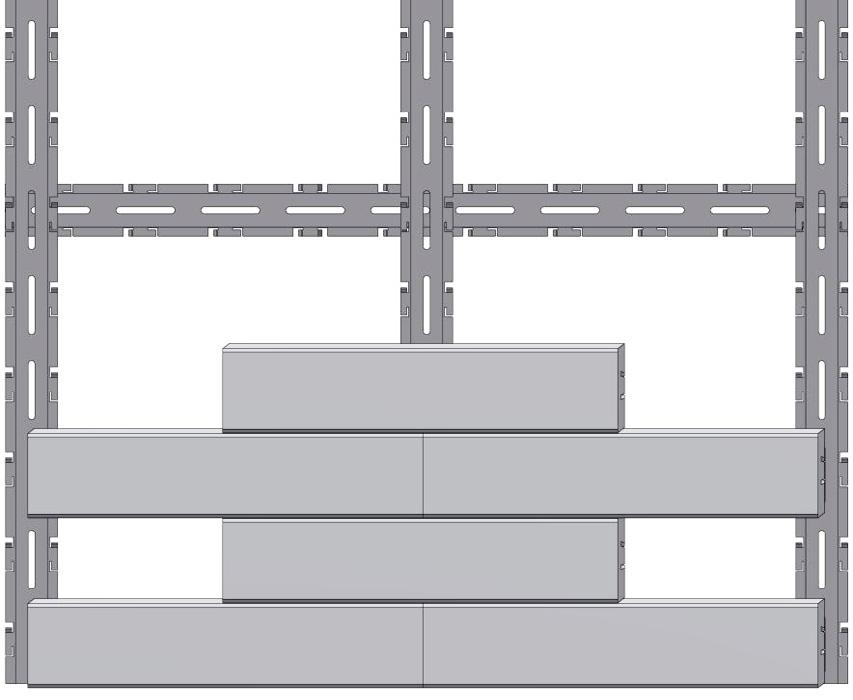

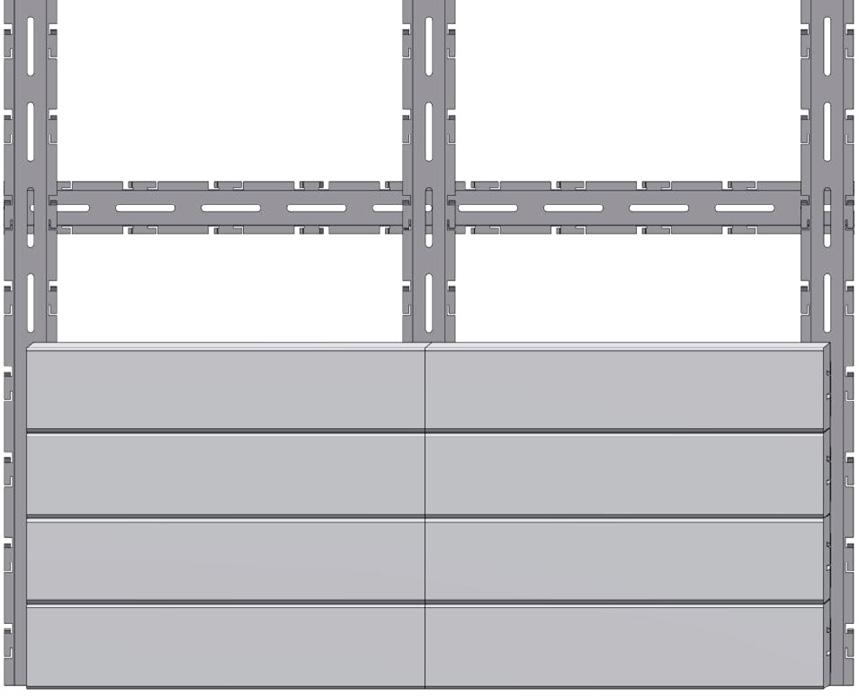

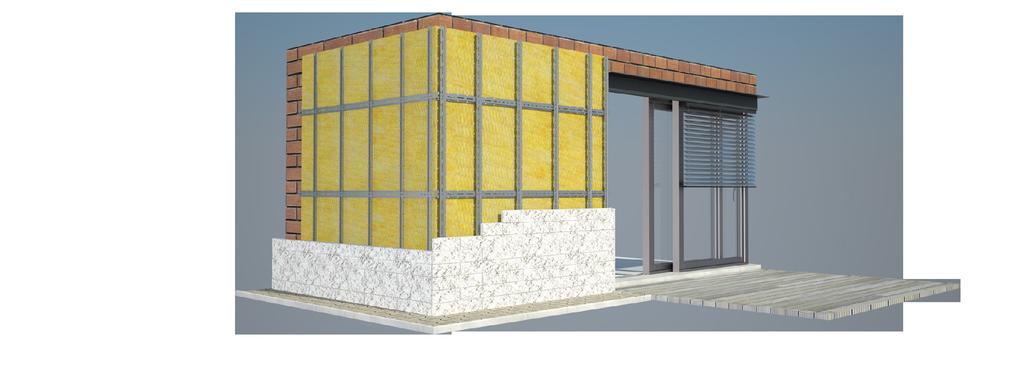

16 4. MONTÁŽ FASÁDNÍCH PRVKŮ STAVOBLOCK MONTÁŽ OBKLADU 4.1 Cihly můžete skládát na připravený rošt dvěma možnými typy vazeb /obr.21,22/. Obr.21 - běhounová vazba Obr.22 - bezvazbá skladba - na střih Jednotlivé řady obkladu lze k nosné Omega liště ZAMKNOUT ohnutím spodních úchytů Omega lišty bočními štípacími kleštěmi. Tímto zamezíte jakémukoliv svislému pohybu obkladu /obr.23/. DOPORUČUJE SE UZAMKNOUT KAŽDOU DESÁTOU A POSLEDNÍ ŘADU /ukončovací/. Při kladení cihel na stěnu střídáme vždy cihly z různých palet. Dosáhneme tak lepší stejnobarevnosti. Pomocí vodováhy provádějte v průběhu montáže kontrolu rovinnosti Máte-li připraven nosný rošt, můžete položit první řadu cihel. Další řady cihel se jednoduše pokládají na sebe s tím, že se úchyty Omega lišty zaklesnou do drážky na zadní straně cihly. V případě zamčení se cihly nasouvají ve vodorovném směru /obr.24/.

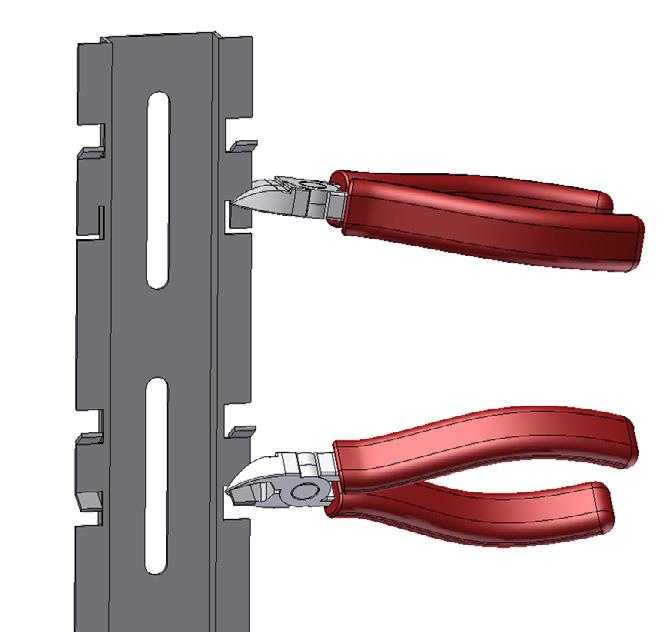

17 ohnout zasunout Obr.23 - ohýbání úchytů Obr.24 - položení uzamčené Obr.25 - správné kladení cihel Omega lišty bočními řady cihel lišty na úchyty štípacími kleštěmi Omega lišty Je důležité, aby cihly byly kladeny správě kvůli zabránění zatékání dešťové vody do fasádního pláště. Cihly pokládejte tak, kde horní část cihly tvoří pero a spodní část cihly tvoří drážka /obr.25/. Na každém srazu cihel, který není zajištěn zavěšením na Omega lišty použijte spojku cihel /obr.26-28/. Obr.26, 27, 28 - spojka cihel provazující dvě sousední cihly 18

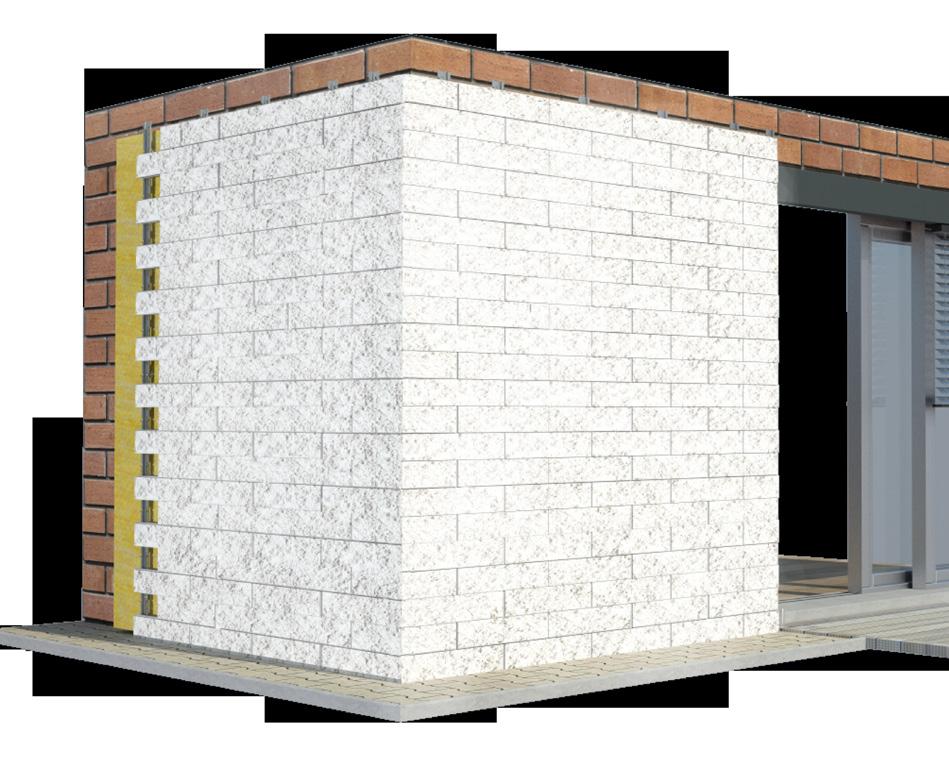

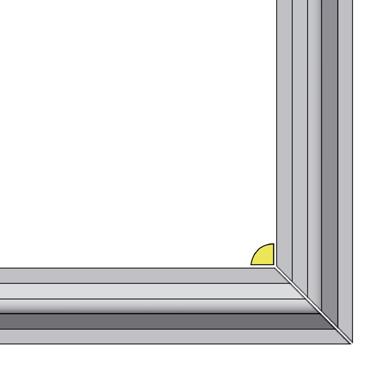

18 Obr.29 - obložená část MONTÁŽ VNĚJŠÍHO ROHU 4.3 Nároží je řešeno seříznutím bočních stran dvou cihel pod úhlem 45 pomocí úhlové brusky. Takto seříznuté cihly můžete zajistit vrstvou lepícího tmelu Sikaflex nebo lepidla Mamut aplikovaného z vnitřní strany /za obkladem - obr.32/. 19 Obr.30 - obložená část Obr.31 - detail řešení vnějšího rohu Obr.32 - lepidlo aplikováno na zadní stranu cihel

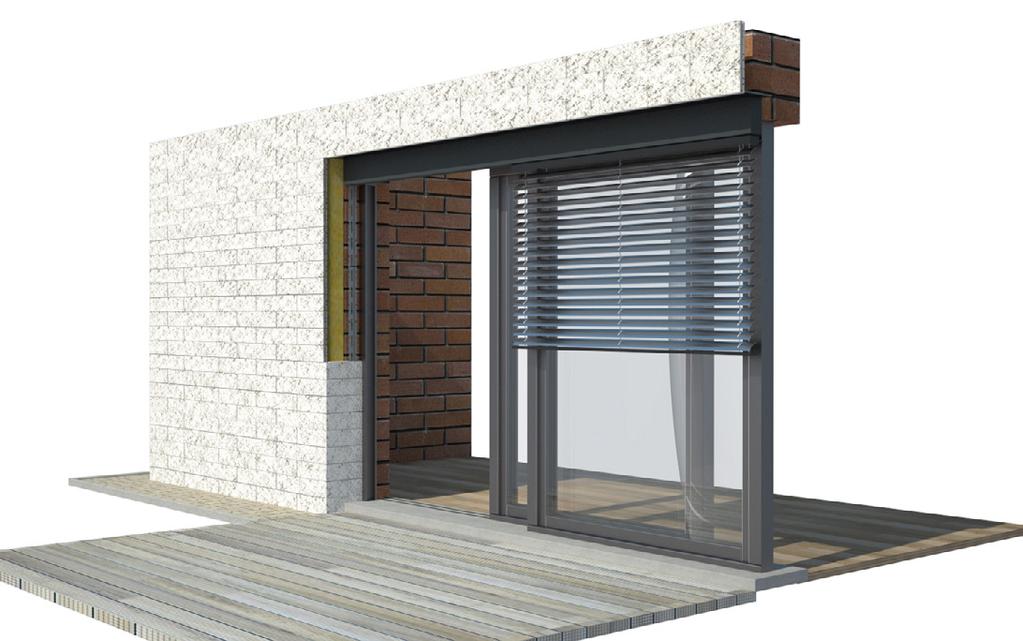

19 ŘEŠENÍ STAVEBNÍCH OTVORŮ MONTÁŽ OSTĚNÍ K Omega liště umístěné nejblíže k nároží přišroubujte stavitelné prodloužení vratovým šroubem tak, aby toto prodloužení tvarově kopírovalo obkládáný roh. Osová vzdálenost jednotlivých stavitelných prodloužení umístěných na svislé Omega liště je 1000 mm. K další části stavitelného prodloužení /na straně ostění/ přišroubujte svisle Omega lištu vratovými šrouby. stavitelné prodloužení vratový šroub s maticí Omega lišta Obr.33 - ostění Obr.34 - detail řešení ostění MONTÁŽ PODHLEDU Na zadní stranu Omega lišty nad otvorem přišroubujte stavitelné prodloužení vratovým šroubem s maticí. Ke stavitelnému prodloužení přichyťte druhou Omega lištu rovnoběžně s šířkou otvoru a opět přichyťte vratovým šroubem. Všechny úchyty podhledové vodorovné Omega lišty budou 20

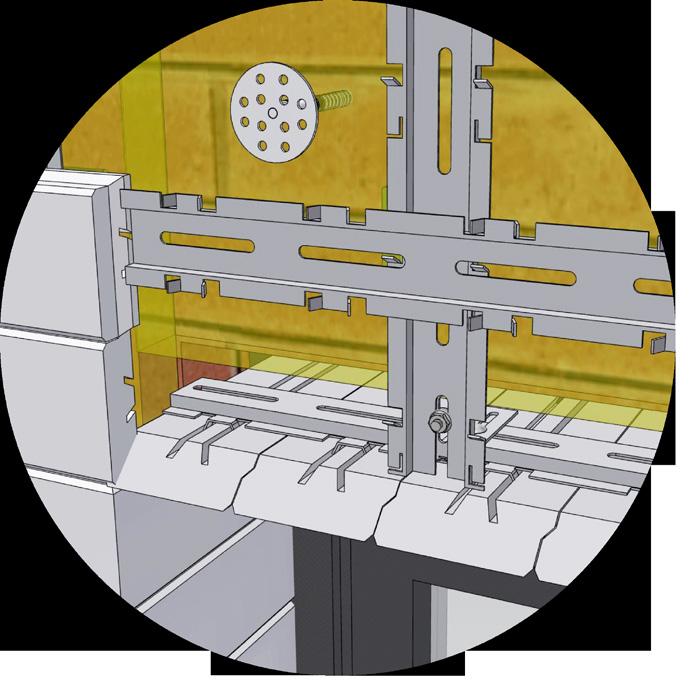

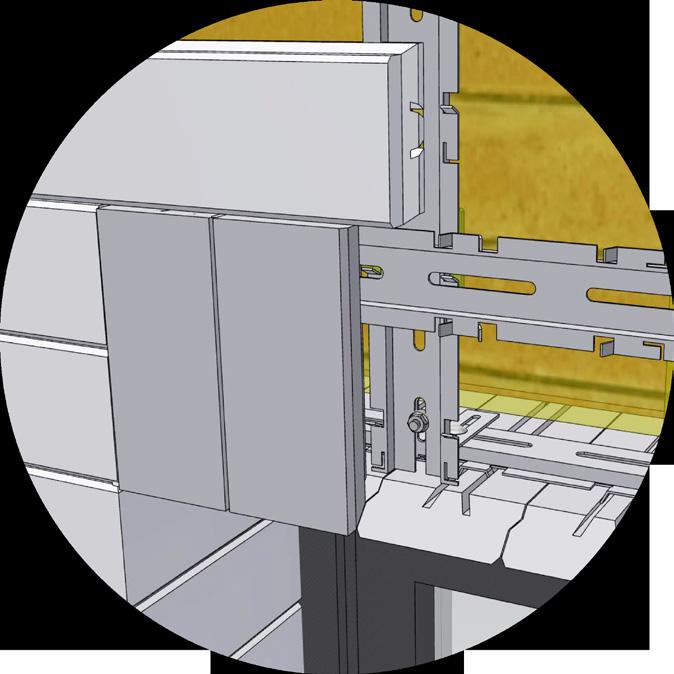

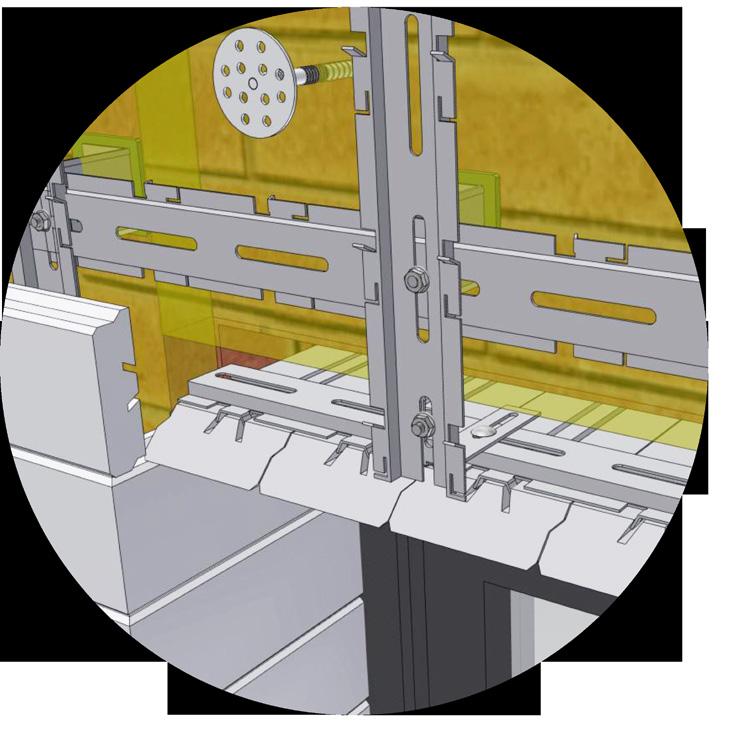

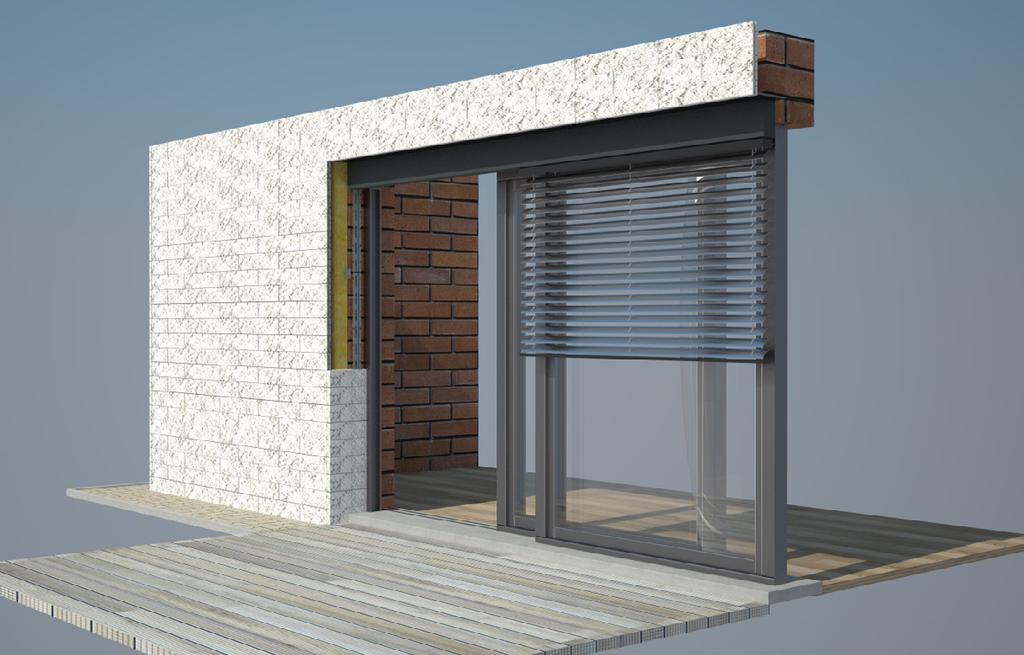

20 ohnuty bočními štípacími kleštěmi /obr.23/. I. VARIANTA MONTÁŽE PODHLEDU - NADPRAŽÍ VODOROVNĚ svislá Omega lišta vodorovná Omega lišta ocelový úhelník + stavitelné prodloužení Omega lišta podhledová s ohnutými úchyty stavitelné prodloužení cihla Stavoblock vratový šroub s maticí 21 Obr.35 - detail řešení podhledu Obr.36 - zakrytý podhled

21 II. VARIANTA MONTÁŽE PODHLEDU - NADPRAŽÍ SVISLE (svislé cihly jsou mírně předsazeny) Uřízněte potřebnou délku omega lišty dle šířky otvoru. Omega lištu přišroubujte vodorovně vratovým šroubem s maticí ke svislým Omega lištám nad otvorem. Všechny úchyty ohněte bočními štípacími kleštěmi. Následně seřízněte boční strany cihel, které svírají pravý úhel úhlovou bruskou na 45. Poté jednoduše nasuňte cihly ze spodní strany podhledu a k nim cihly skládané nastojato /obr.36,37/. Vnitřní stranu cihel tvořící nároží lze zajistit lepícím tmelem např.sikaflexem nebo lepidlem Mamut. svislá Omega lišta s ohnutými úchyty vodorovná Omega lišta stavitelné prodloužení + vratový šroub s maticí Omega lišta cihla Stavoblock seříznuta na 45 lepidlo Mamut Obr.37 - detail řešení podhledu Obr.38 - zakrytý podhled MONTÁŽ OKENNÍHO PARAPETU / UKONČENÍ SOKLU Na zadní stranu svislé Omega lišty přišroubujte stavitelné prodloužení vratovým šroubem a maticí s límcem. Ke stavitelnému prodloužení přichyťte Omega lištu zkrácenou na potřebnou délku a připevněte vratovým šroubem a maticí s límcem. Všechny úchyty zkrácené Omega lišty ohněte bočními štípacími kleštěmi. Následně nasuňte parapetní desky. POZN.: Pro snadnější montáž parapetu ponechte dvě poslední řady cihel volné /obr.39/. Ty zasunete až po montáži parapetu /obr.41/. MONTÁŽ PARAPETU PROVÁDĚJTE SOUČASNĚ S PLOŠNOU MONTÁŽÍ CIHEL. 22

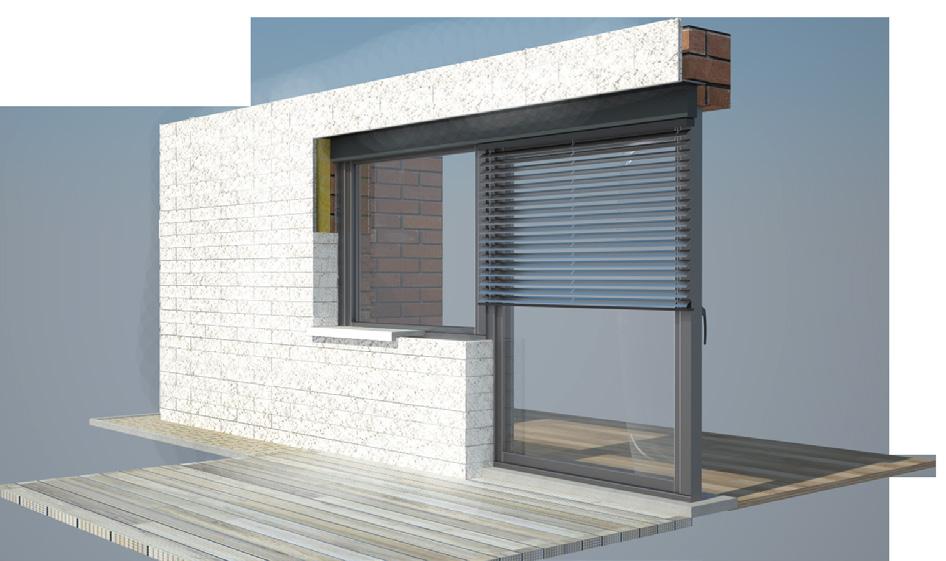

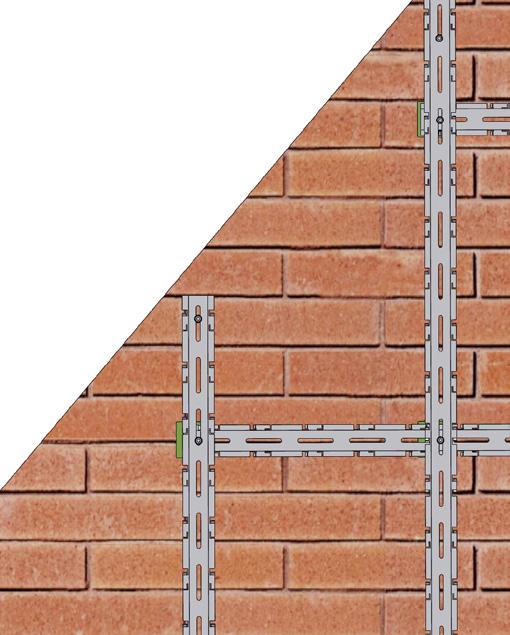

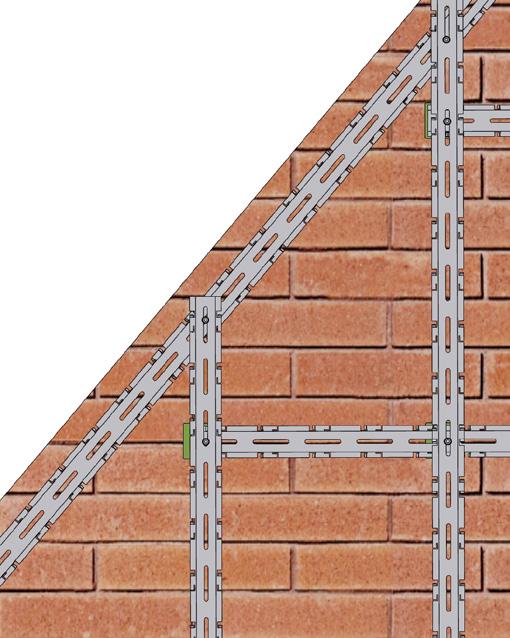

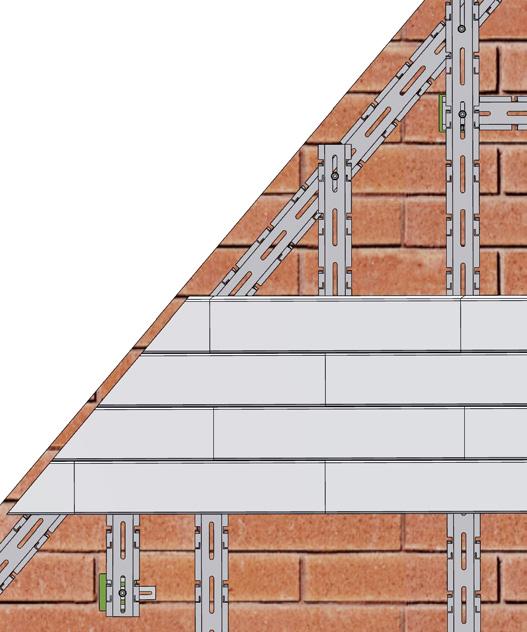

22 Obr.39 - parapet montážní pěna část Omega lišty parapet stavitelné prodloužení vratový šroub M6x16 vodorovná Omega lišta svislá Omega lišta dvě poslední řady cihel Obr.40 - detail řešení parapetu Obr.41 - detail zakrytí parapetu MONTÁŽ OBKLADU U ŠIKMÉ PLOCHY (sedlová střecha) 23 V ploše fasády pod šikmou plochou pokračujte standardním křížovým roštem (obr. 42-a). Pro krátké cihly tzv. dořezávky pod šikminou je nutné vytvořit podpůrný rošt pro zavěšení cihel. Rovnoběžně se sklonem střechy připevněte pod křířový rošt další Omega lištu (obr.42-b). Omega lištu připevněte vratovým šroubem a maticí s límcem ke svislým Omega lištám základního křížového roštu. Na šikmou Omega lištu připevněte podpůrné svislé Omega lišty (délka dle potřeby uchyvení obkladu). Spodní část ukotvěte ocelovými úhelníky ke zdivu, horní část připevněte k šikmé Omega liště vratovým šroubem a maticí s límcem. Následné pokračujte s obkladem.

23 a) b) Obr.42 - detail řešení obkladu u šikmé plochy c) d) 24 24

24 5. ÚDRŽBA 5.1 Fasádu STAVOBLOCK nemusíte nikdy natírat. Fasádní cihla je materiálově plně probarvena. 5.2 Znečištěnou plochu fasády lze omýt tlakovou vodou. Při čištění nepouštějte proud tlakové vody na jedno místo, v žádném případě nepoužívejte rotační tlakovou trysku. Použijte rozptýlený vodní paprsek. 5.3 V případě výskytu cementového výkvětu použijte k očištění fasády Betoncleaner /výrobce Stachema Kolín/ a aplikujte v souladu s návodem /také viz. protější odstavec cementový výkvět/. 5.4 Fasádu lze očistit také suchým pískováním nebo kartáčováním. Zvolený postup konzultujte s prodejcem nebo výrobcem. 5.5 Pro zvýšení odolnosti fasády vůči znečištění můžete použít povrchový nástřik uzavíracím lakem. Zamýšlený typ laku vždy konzultujte s výrobcem fasády. 5.6 Povrch fasády lze také ošetřit nanotechnologickým multifunkčním nátěrem. Nátěr způsobí okamžitou reakci většiny oxidovatelných mikroskopických částic /jako jsou molekuly chemických látek, prachu, viry, bakterie, spóry/ se vzdušným kyslíkem, ve kterém jsou tyto částice dokonale spáleny. Tento produkt je účinný i vůči plísním a řasám. Informace o produktu k dostání u výrobce fasády. 5.7 Jestliže potřebujete vyměnit jednu nebo více poškozených cihel, opatrně vysekejte rohový prvek v dané řadě, které se výměna týká, poškozené cihly nahraďte novými a postupujte dle návodu v nainstalování nových cihel včetně rohového prvku dle návodu. 5.8 Doporučujeme po skončení zimního období fasádu zkontrolovat. Zjistíte-li nějakou podezřelou změnu, neváhejte kontaktovat svého dodavatele či přímo výrobce. CEMENTOVÝ VÝKVĚT Cementový výkvět na betonových výrobcích není považován za závadu a není důvodem k reklamaci, neboť výrobek je vyroben z přírodních materiálů tmelených cementem. Cementový výkvět je pouze uvolněné vápno z cementu, které se vlivem deště samovolně umyje. Pro urychlení a okamžité odstranění výkvětu je možné použít Betoncleaner. 25

25

26 Výrobce a dodavatel: STAVOBLOCK system, s.r.o., Lezník 133, Polička Montážní návod zpracován dle požadavků výrobce 2017
