1 kovová nosná konstrukce - křížový rošt
2 Pokud se stane, že se při realizaci fasády setkáte s neřešitelnou situací, která není popsána v této příručce a souvisí s fasádou Stavoblock, neváhejte a kontaktujte nás na tel. čísle: , rádi Vám poradíme Fasádní systém STAVOBLOCK je vyráběn v souladu s normou ETAG 034 Pakliže jste si zakoupili ucelený systém je nezbytné, aby jste od našeho technického poradce obdrželi statický výpočet kotvení Výrobce neručí za případné škody na majetku či zdraví způsobené nedodržením doporučeného montážního návodu
3 OBSAH 1. KOMPLETNÍ SESTAVA KOMPONENTŮ PRO REALIZACI FASÁDY pohledové prvky, prvky nosného roštu prvky nosného roštu, tepelná izolace, další pomocné příslušenství doporučené nářadí, ochranné pomůcky 2. MONTÁŽ KOVOVÉ NOSNÉ KONSTRUKCE - KŘÍŽOVÝ ROŠT způsoby kotvení typy úhelníků přichycení vodorovných a svislých Omega lišt ochrana proti hlodavcům založení křížového roštu nad příkrým terénem 3. ZAJIŠTĚNÍ VZDUCHOVÉ MEZERY tepelně-izolační fasáda s otevřenou a uzavřenou vzduchovou mezerou 4. MONTÁŽ FASÁDNÍCH PRVKŮ montáž obkladu Stavoblock montáž vnějšího rohu řešení stavebních otvorů montáž ostění montáž podhledu montáž parapetu / ukončení soklu montáž obkladu u šikmé plochy 5. ÚDRŽBA cementový výkvět

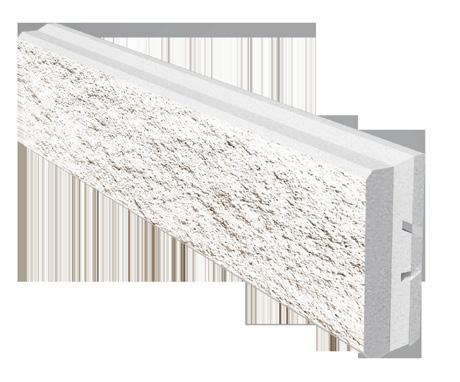

4 POHLEDOVÉ PRVKY 1. KOMPLETNÍ SESTAVA KOMPONENTŮ PRO REALIZACI FASÁDY FASÁDNÍ CIHLA STAVOBLOCK OKENNÍ PARAPET PRVKY NOSNÉHO ROŠTU KOTEVNÍ ŠROUBY PRO UPEVNĚNÍ OCELOVÝCH ÚHELNÍKŮ KE ZDIVU (50 MM -310 MM) PRO UPEVNĚNÍ OMEGA LIŠTY KE ZDIVU (0-49 MM) HMOŽDINA MUNGO MQL 10x80 HMOŽDINA MUNGO MQL 8x80 KOMBIVRUT M8x140 Zn 2x MATICE M8 s límcem KOMBIVRUT M6x120 Zn 2x MATICE M6 s límcem PRVKY NOSNÉHO ROŠTU TERMOSTOP 60x60x5 OCELOVÉ ÚHELNÍKY ( MM) PRO UPEVNĚNÍ OMEGA LIŠT KE ZDIVU L 50 L 80 L 100 L 170 L 240 5

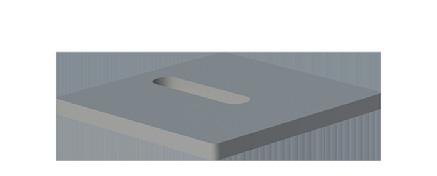

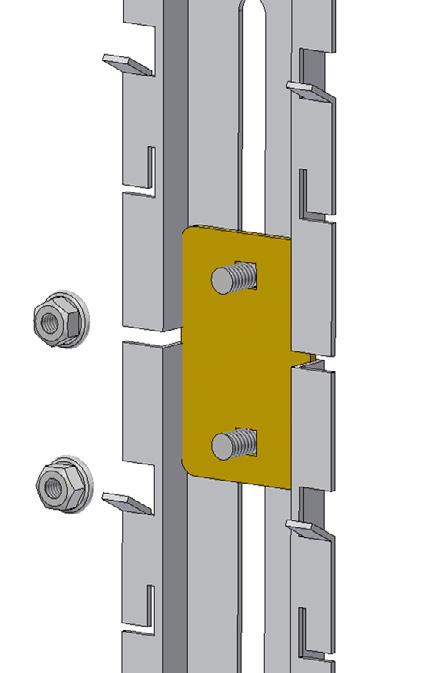

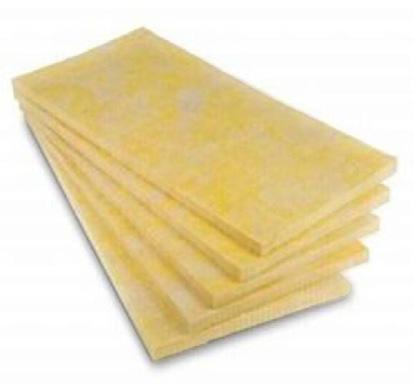

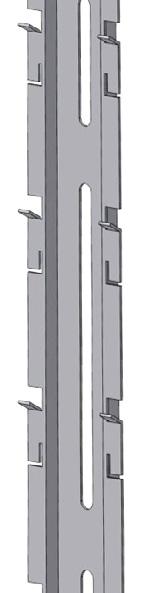

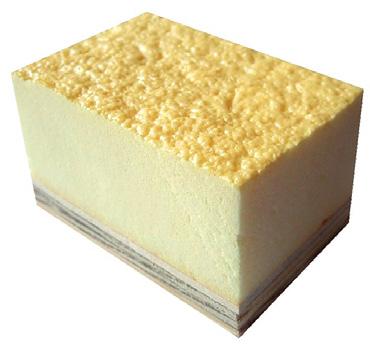

5 PRVKY NOSNÉHO ROŠTU STAVITELNÉ PRODLOUŽENÍ OCEL. ÚHELNÍKU DLE TLOUŠŤKY TEP.IZOLACE L 100/50 SPOJOVACÍ MATERIÁL PRO UPEVNĚNÍ PRODLOUŽENÍ OCELOVÉ- HO ÚHELNÍKU A OMEGA LIŠTY ŠROUB VRATOVÝ M6x12 Zn DIN 603-4,6 MATICE 6HR M6 s ozubeným límcem, Zn PRVEK NOSNÉHO ROŠTU OCELOVÁ ZÁVĚSNÁ OMEGA LIŠTA Zn délka 1920 MM TEPELNÁ IZOLACE ROTAFLEX SUPER FD 01 BEZESPARÁ PĚNA ICYNENE DALŠÍ POMOCNÉ PŘÍSLUŠENSTVÍ SPOJKA OMEGA LIŠT SPOJKA CIHEL 6

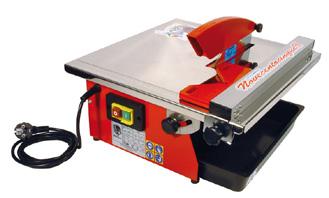

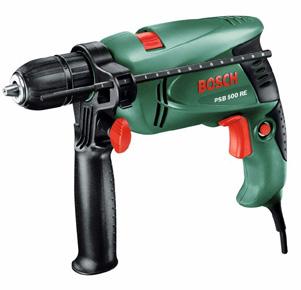

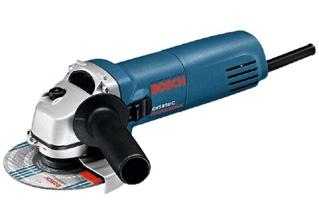

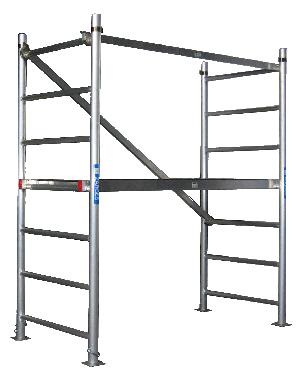

6 DOPORUČENÉ NÁŘADÍ LEŠENÍ VODOVÁHA /laserová/ OLOVNICE SVINOVACÍ METR ZNAČKOVACÍ ŠŇŮRA ELEKTRICKÁ PŘÍKLEPOVÁ VRTAČKA VIDIOVÝ VRTÁK Ø 4,8,12 MM BATERIOVÁ UTAHOVAČKA ÚHLOVÁ BRUSKA STOLNÍ PILA se sklopným stolkem a diamantovým kotoučem Ø MM BOČNÍ ŠTÍPACÍ KLEŠTĚ KLÍČ PLOCHÝ očko č.10-1x očko č.13-2x GOLA KLÍČ č.13 a č.10 s nástavcem pro utahovačku ŠROUBOVACÍ NÁSTAVEC TORX PRO UTAHOVAČKU KLADÍVKO MAMUT (lepidlo) PISTOLE NA TMEL MONTÁŽNÍ PĚNA ODLAMOVACÍ NŮŽ OCHRANNÉ POMŮCKY PRACOVNÍ PŘILBA PRACOVNÍ RUKAVICE OCHRANNÉ BRÝLE RESPIRÁTOR 7

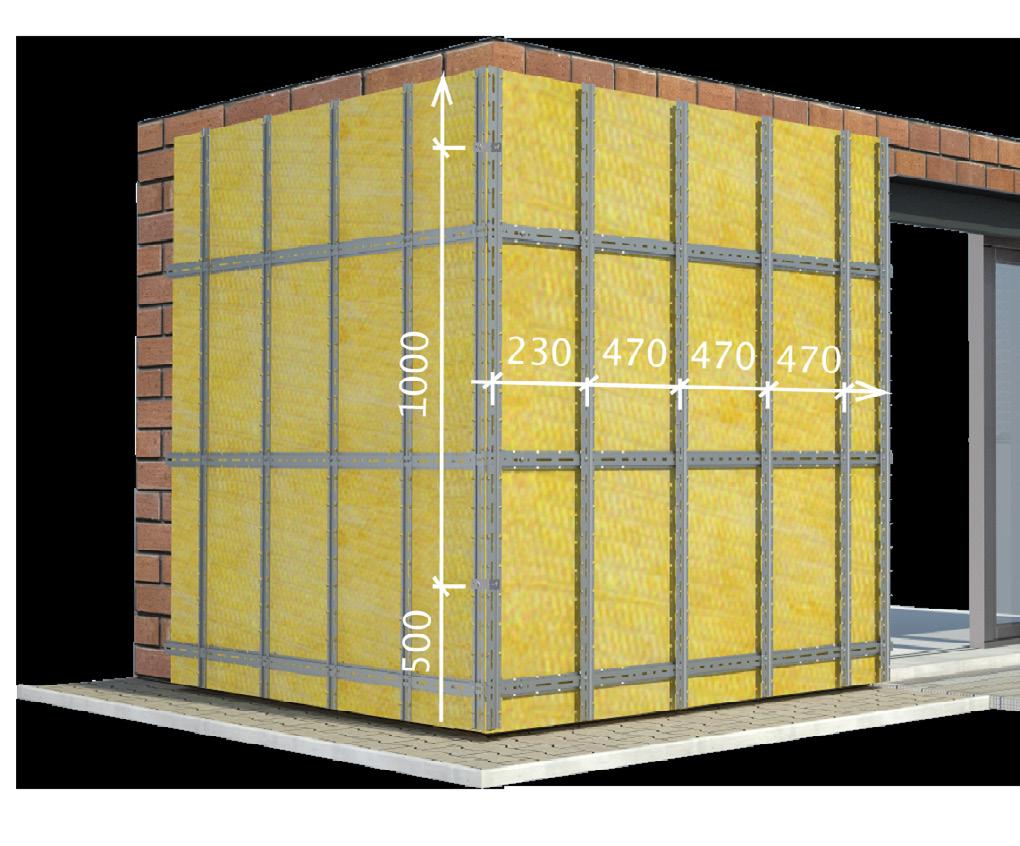

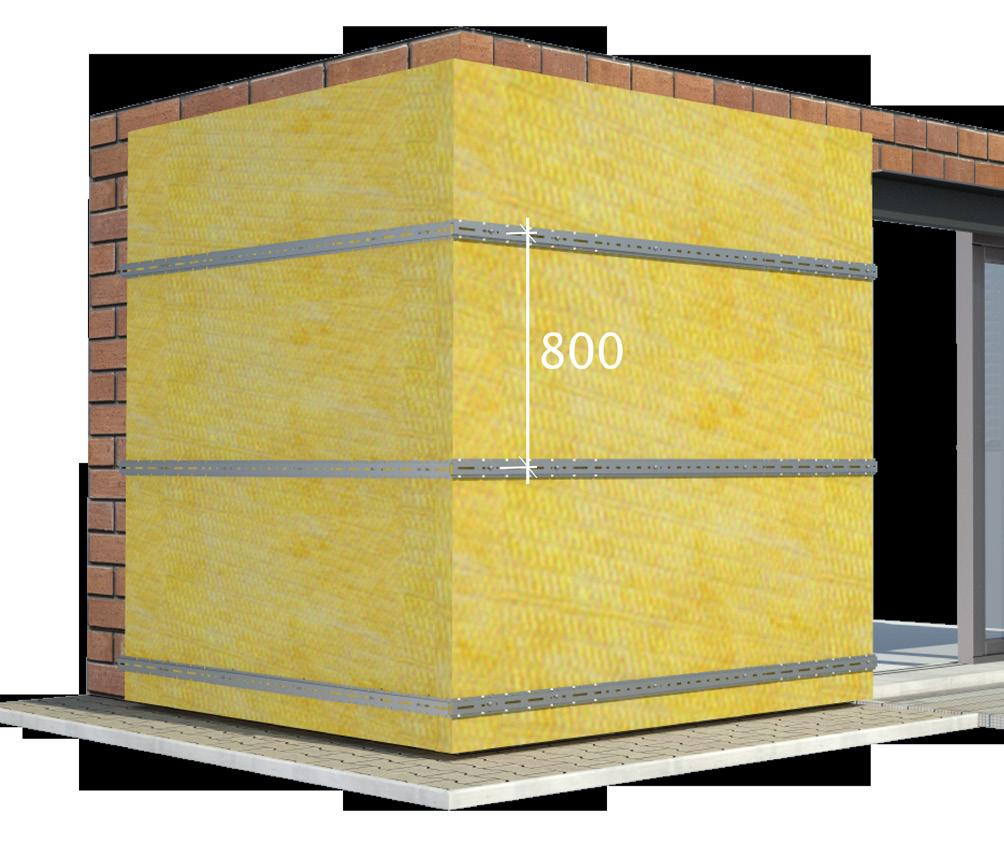

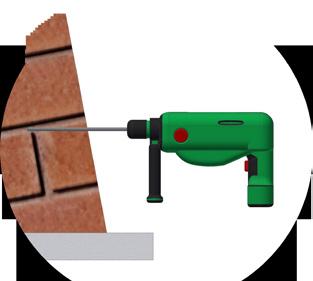

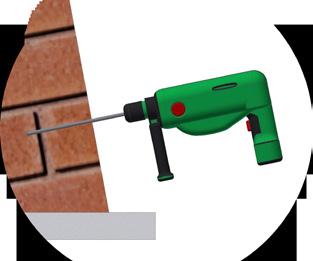

7 2. MONTÁŽ NOSTRUKCE - KŘÍŽOVÝ ROŠT Pomocí vodováhy nebo olovnice zjistěte svislou rovinnost obkládané stěny. Délka ocelových úhelníků pro kotvení nosného roštu je závislá na tloušťce tepelné izolace a na rovinnosti obkládáné stěny. Dle statického výpočtu je dáno rozmístění ocelových úhelníků/případně kombivrutů pro připevnění vymezovacího roštu. Pokud statický výpočet neurčuje jiný rozměr je vodorovná rozteč ocelových úhelníků/kombivrutů 600 mm a svislá rozteč 800 mm /obr.1/. První ocelový úhelník je umístěn min.100 mm nad terénem /obr.2/. Vrtané otvory pro hmoždiny provádějte vždy ve vodorovném směru ke stěně /obr.3/ Obr.1 - pravidlo rozmístění ocelových úhelníků/kombivrutů v ploše zdi Obr.2 - umístění Omega lišty 20 mm nad terénem Obr.3 - otvory vrtané vždy vodorovně 8

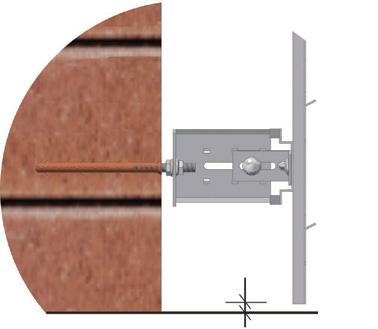

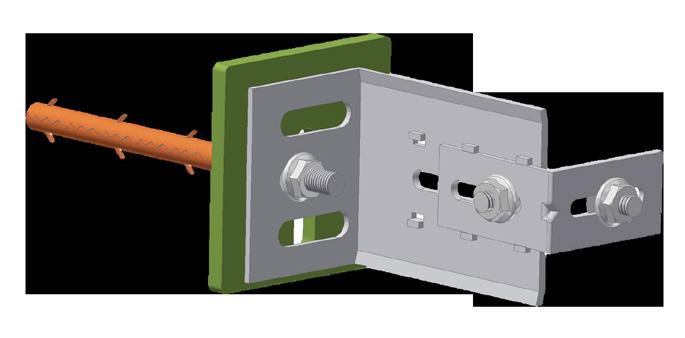

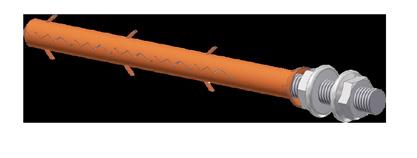

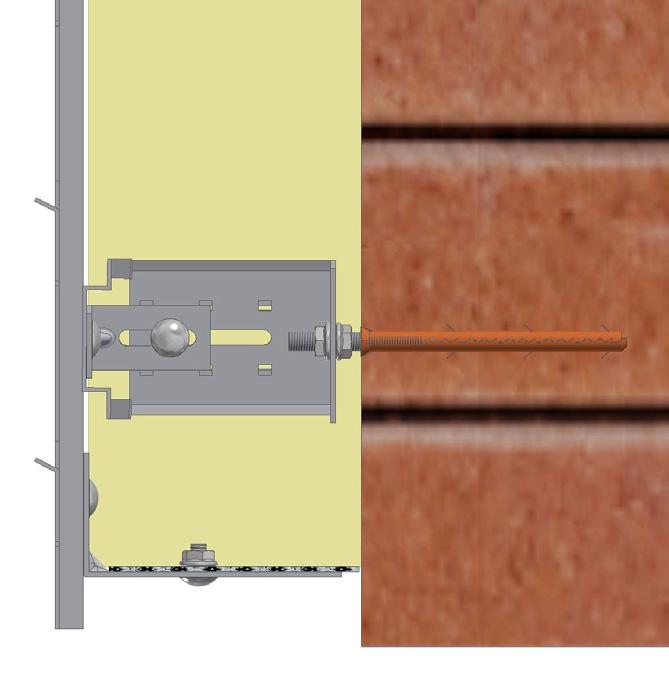

8 ZPŮSOBY KOTVENÍ Dle požadované tloušťky izolace zvolte vhodný typ kotvení křížového vymezovacího roštu: a) V případě odsazení cihel méně než 50 mm od zdiva přikotvěte Omega lišty: hmoždinami Mungo MQL 8x80 kombivruty M6x120 mm 2x maticemi M6 s límcem /obr.4/ b) V případě odsazení cihel více než 50 mm od zdiva přikotvěte Omega lišty: hmoždinami Mungo 10x80 kombivruty M8x140 mm 2x maticemi M8 s límcem ocelovými úhelníky /obr.5/ c) Pokud se ocelový úhelník bude dotýkat stávajícího zdiva domu, musíte vložit Termostop - pro přerušení tepelného mostu /viz.obr.6/ ocelový úhelník termostop hmoždina +kombivrut 2x matice s límcem hmoždina s kombivrutem a 2x matice s límcem M8 stavitelné prodloužení Detail kotvení připevnění Omega lišty Obr.4 - a) kombivrut Obr.5 - b) úhelník bez Termostopu Obr.6 - c) úhelník s Termostopem V případě nerovného zdiva, kdy při dotažení úhelníku na dosedací plochu došlo k jeho vychýlení z vodorovné roviny, nedotahujte úhelník a nevkládejte Termostop. Našroubujte na kombivrut matici M8 s límcem směrem ven, vložte úhelník a přitáhněte jej pomocí matice M8 s límcem směrem ke stěně. Délku závitové části kombivrutu můžete také využít i k nastavení vzdálenosti závěsného roštu od obkládané stěny /obr.8/. 9 Pozn.: Pokud není vrtaný otvor pro hmoždiny proveden ve vodorovném směru ke stěně, je třeba ohnout kombivrut do vodorovné polohy pomocným nástrojem např. dutou tyčí s délkou cca 500 mm, Ø 8mm /obr.9/.

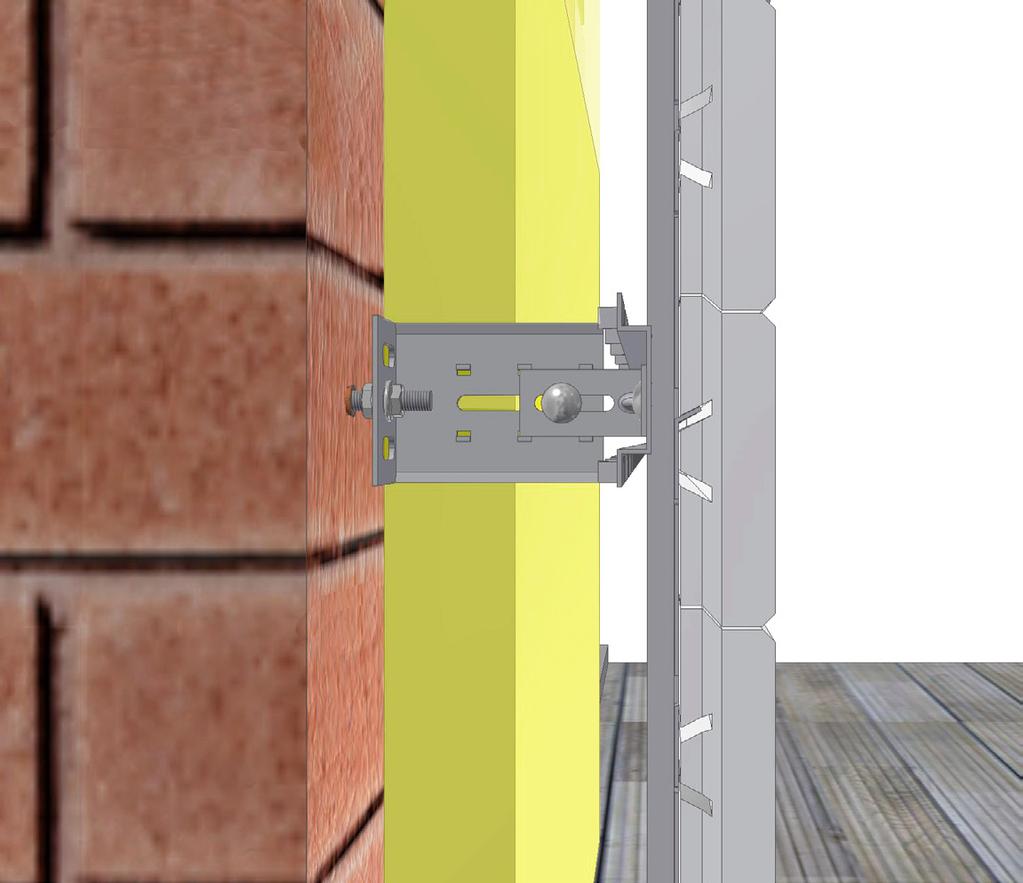

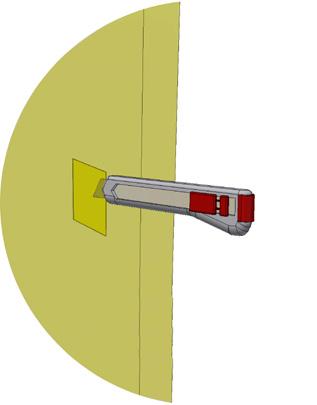

9 ohnout Obr.7 - ocel.úhelníky připevněné ke zdivu Obr.8 - dotažení úhelníku Obr.9 - ohnutí kombivrutu Nyní můžete vložit tepelnou izolaci. Využití vzduchové mezery jako izolantu s utěsněním vzduhového kanálu naleznete na str.17. V případě použití tepelné izolace Rotaflex v místě protnutí izolace s ocelovým úhelníkem prořízněte otvor a izolaci nasuňte na připevněné úhelníky /obr. 10,11/. Bezespará tepelná izolace /např. Icynene/ je vždy aplikovaná proškolenou realizační firmou, až po montáži stavitelného prodloužení ocelových úhelníků a Omega lišt. odlamovací nůž Obr.10 - naříznutí minerální tepelné izolace nožem Obr.11- minerální tepelná izolace nasunutá na připevněné ocelové úhelníky 10

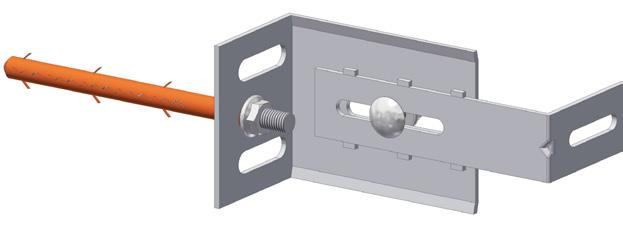

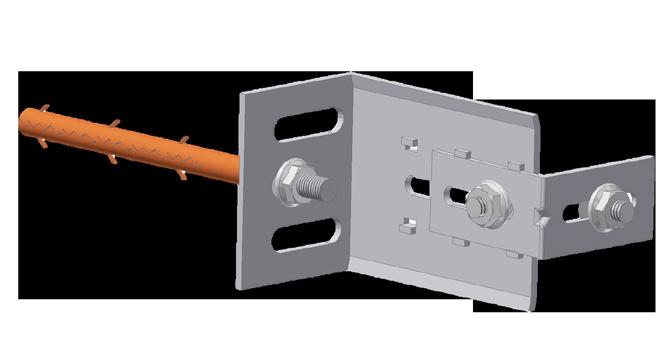

10 K ocelovým úhelníkům procházejících tepelnou izolací přišroubujte stavitelné prodloužení. Prodloužení vložte mezi prolisované výstupky na ocelovém úhelníku a zajistěte vratovým šroubem M6x12 a maticí s límcem. Seřiďte na požadovanou vzdálenost a šroub dotáhněte /obr.13/. kombivrut a matice s límcem vrat.šroub a matice s límcem ocel.úhelník stavitelné prodloužení Obr.12 - připevnění stavitelného prodloužení k ocelovým úhelníkům Obr.13 - detail připevnění stavitelného prodloužení 11

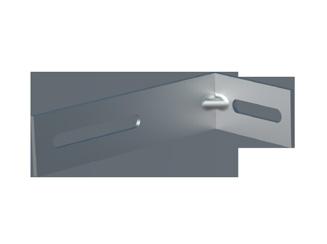

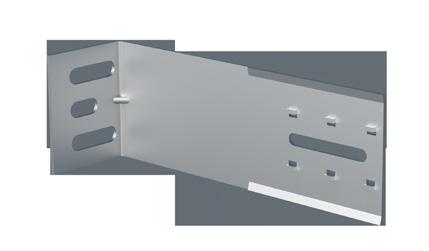

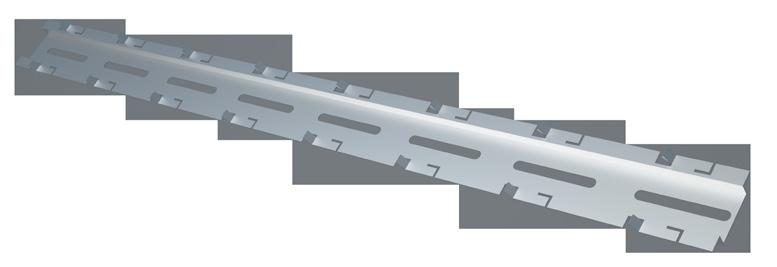

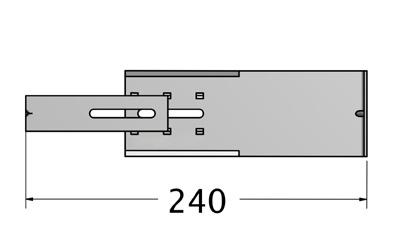

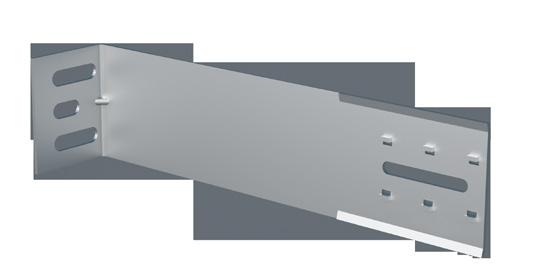

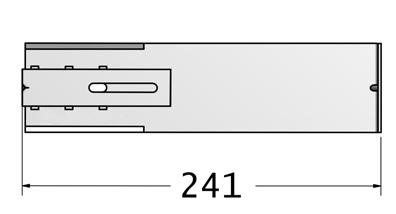

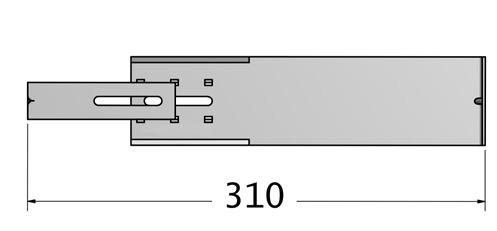

11 TYPY ÚHELNÍKŮ OCELOVÝ ÚHELNÍK L50 + STAVITELNÉ PRODLOUŽENÍ L100/50 pro rozsah montáže od mm ROZSAH STAVITELNÉ DÉLKY OCELOVÝCH ÚHELNÍKŮ PRO MONTÁŽ OMEGA LIŠT OCELOVÝ ÚHELNÍK L80 + STAVITELNÉ PRODLOUŽENÍ L100/50 pro rozsah montáže od mm OCELOVÝ ÚHELNÍK L100 + STAVITELNÉ PRODLOUŽENÍ L100/50 pro rozsah montáže od mm OCELOVÝ ÚHELNÍK L170 + STAVIT.PRODLOUŽENÍ L100/50 pro rozsah montáže od mm OCELOVÝ ÚHELNÍK L240 + STAVITELNÉ PRODLOUŽENÍ L100/50 pro rozsah montáže od mm 12

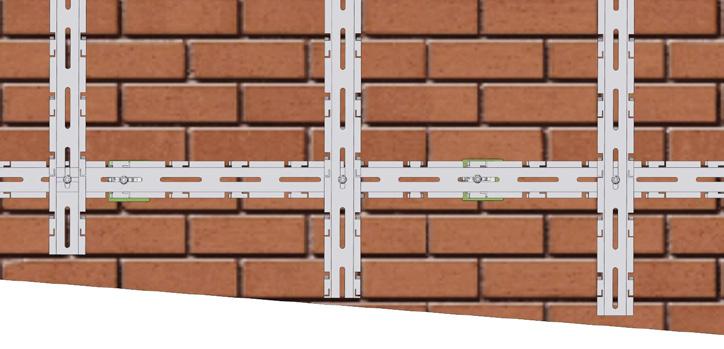

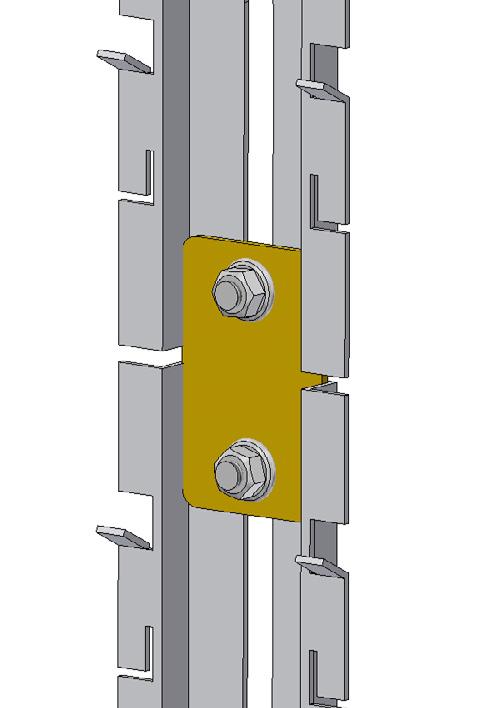

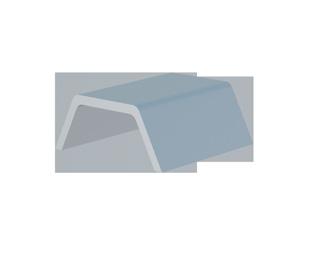

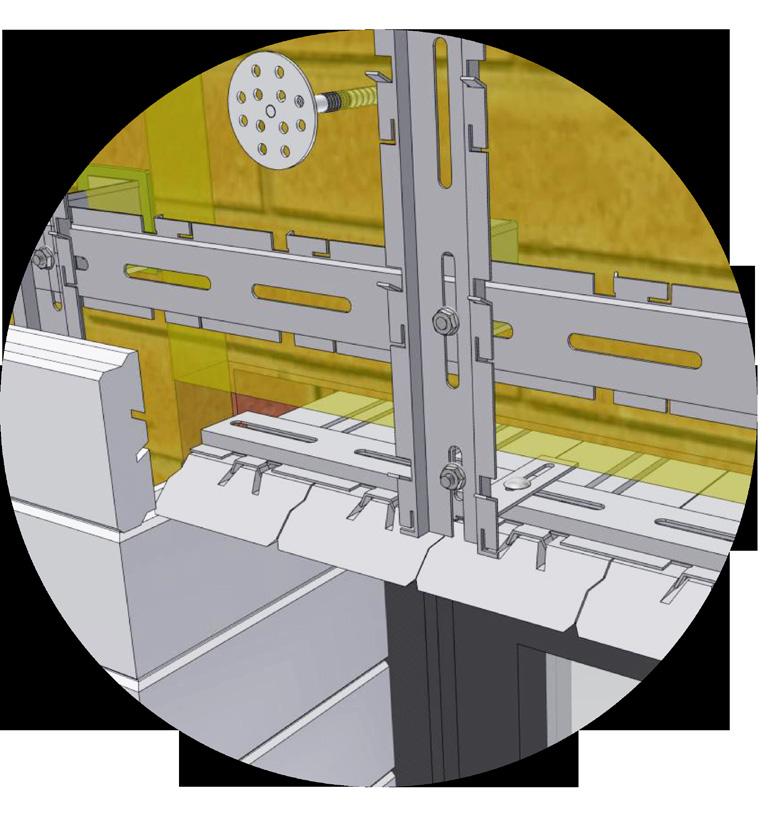

12 PŘICHYCENÍ OMEGA LIŠT - KŘÍŽOVÝ ROŠT VODOROVNÉ OMEGA LIŠTY Osová vzdálenost vodorovných Omega lišt je dána roztečí ocelových uhelníků tedy 800 mm /obr.14/. Na namontované ocelové uhelníky přichyťte vodorovné Omega lišty vratovými šrouby M6x12 a maticí s límcem. NÁROŽÍ První svislou Omega lištu přichyťte 50 mm od místa styku dvou vodorovných Omega lišt. Svislé rohové lišty u nároží spojte stavitelným prodloužením 100/50. První stavitelné prodloužení je umístěno 500 mm nad terénem, každé další je ve v osové vzdálenosti 1000 mm /obr.15/. Obklad instalovaný na nároží musí být vždy zavěšen na dvou úchytech. Pozn.: stejným způsobem je zajištěno ostění podél otvorů. SVISLÉ OMEGA LIŠTY Osová vzdálenost svislých Omega lišt je 470 mm /obr.15/. Od nároží přištoubujte další svislé Omega lišty vratovými šrouby M6x12 a maticí s límcem /obr.16/. Pokud otovry svislé Omega lišty přichycení vratovým šroubem neumožňují, je třeba drážku zvětšit řezným kotoučem /obr.17/. 13 Obr.14 - osová vzdálenost vodorovných Omega lišt Obr.15- uchycení svislých Omega lišt

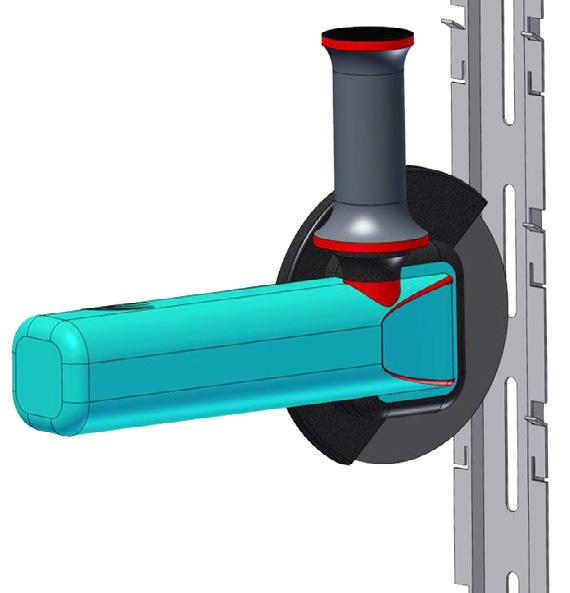

13 hmoždina ocel.úhelník kombivrut a matice s límcem vodorovná Omega lišta vratový šroub M6x12 mm a matice s límcem M6 stavitelné prodloužení 50/100 mm svislá Omega lišta Obr.16 - přikotvení stavitelného prodloužení k Omega liště Obr.17- zvětšení drážky pro uchycení svislé Omega lišty vratovým šroubem Základní délka Omega lišty činí 1920 mm. Svislé /délkové napojení Omega lišt provedete spojkou Omega lišt. Spojku vložte do žlábku u konce Omega lišty a přišroubujte k druhé Omega liště vratovými šrouby M6x12 a maticí s límcem /obr.18/. Roztáhněte Omega lišty od sebe na doraz a dotáhněte matice vratových šroubů vložené spojky /obr.19/. Omega lišta č.1 spojka Omega lišt vratový šroub M6x12 MM a matice s límcem M6 Omega lišta č.2 Obr.18 - spojení dvou Omega lišt spojkou Obr.19 - dotáhnutí šroubů 14

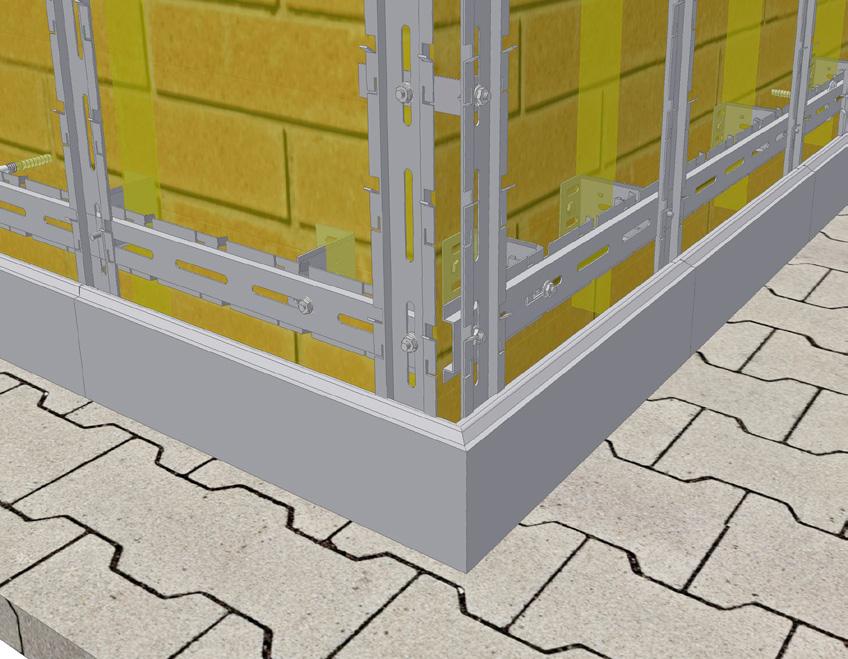

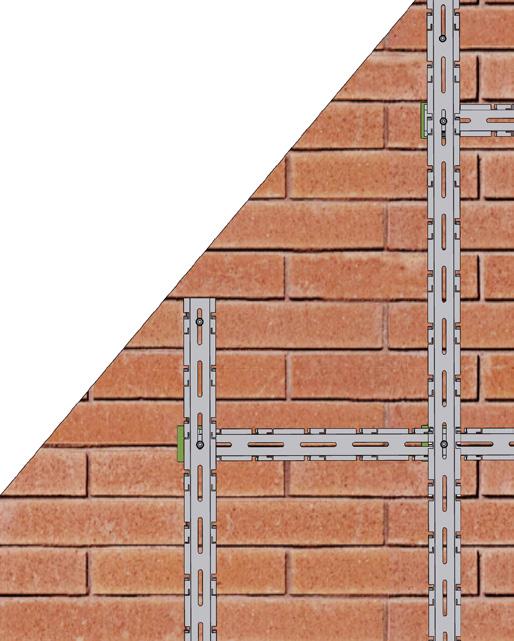

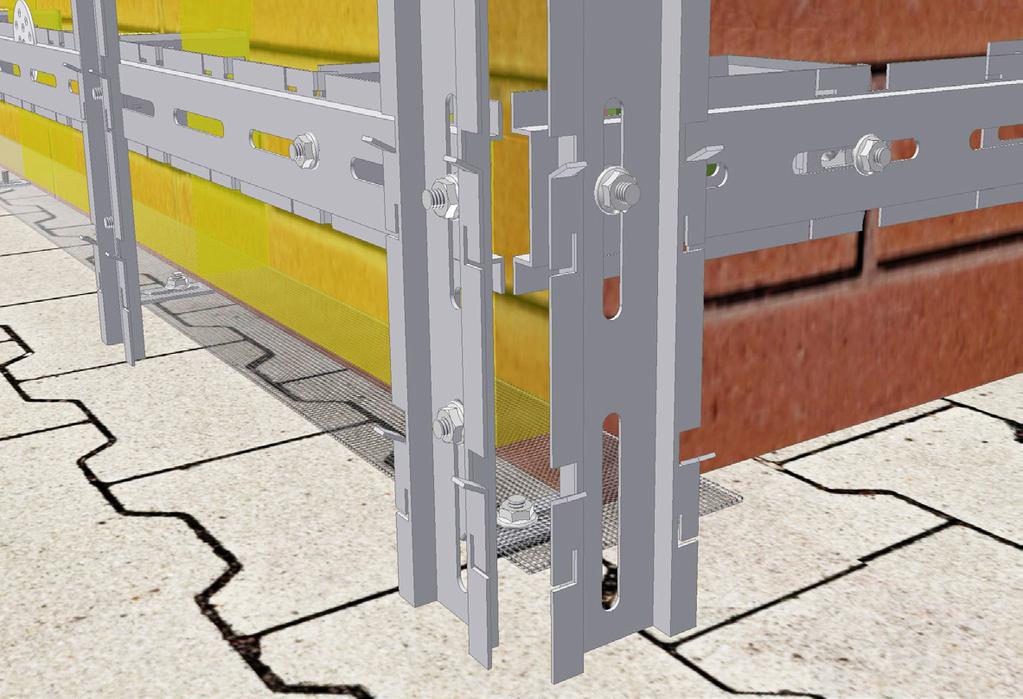

14 Doporučenou ochranu proti sesednutí tepelné izolace a vniknutí hlodavců do fasádního pláště zajistíte mřížkou z tahokovu /šířka dle tloušťky tepelné izolace/ - /obr.20,21/. svislá Omega lišta tahokov vratový šroub M6x12 MM a matice s límcem M6 stavitelné prodloužení Obr.20 - detail uchycení tahokovu ke spodní části Omega lišty Obr.21 - detail uchycení tahokovu ZALOŽENÍ KŘÍŽOVÉHO ROŠTU NAD PŘÍKRÝM TERÉNEM Obklad šikmé plochy nad příkrým terénem se neliší od postupu obkladu plochy nad rovným terénem. Přišroubujte vodorovné lišty ke stavitelnímu prodloužení šroubem a maticí s límcem. Následně k vodorovným lištám připevněte svislé lišty a dle svažitosti terénu zakraťe lišty tak, aby jednotlivé zobáčky držely vodorovnou hladinu /tzv. byly ve vodováze/. Vzdálenost odsazení Omega lišty od terénu je 20 mm. 15 Obr.22- založení křížového roštu nad příkrým terénem

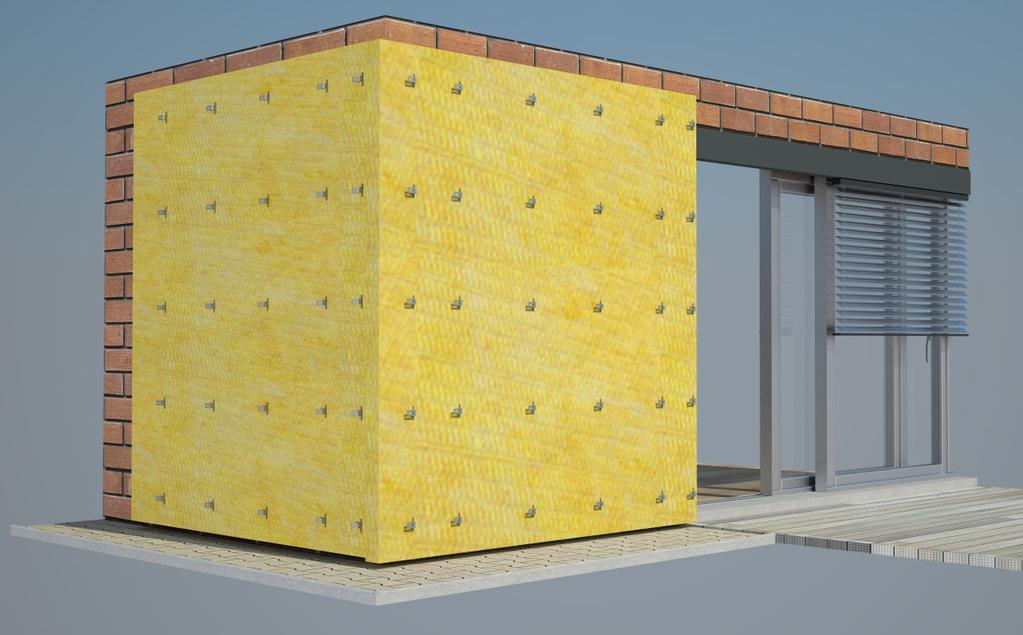

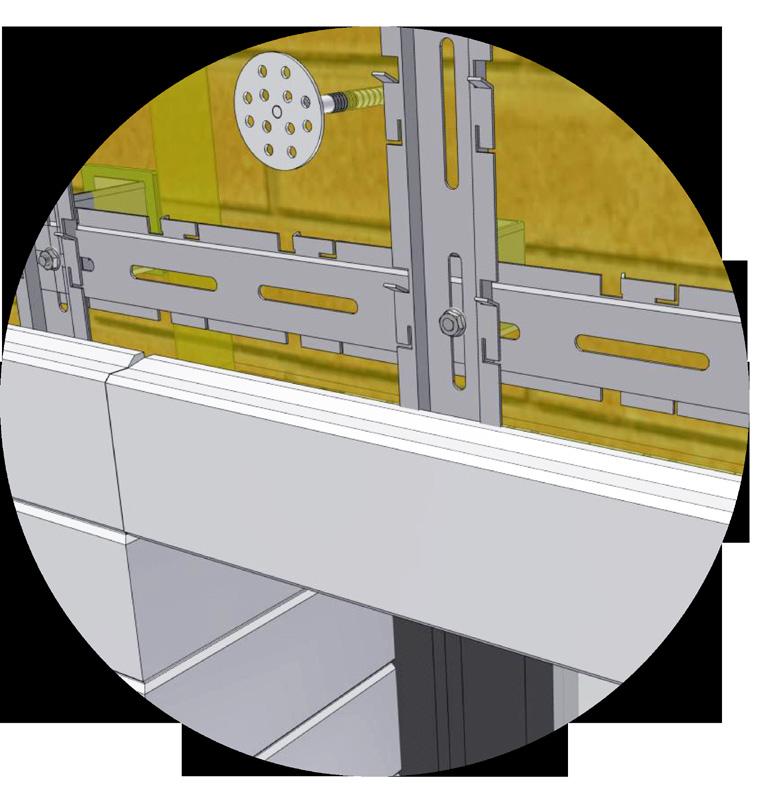

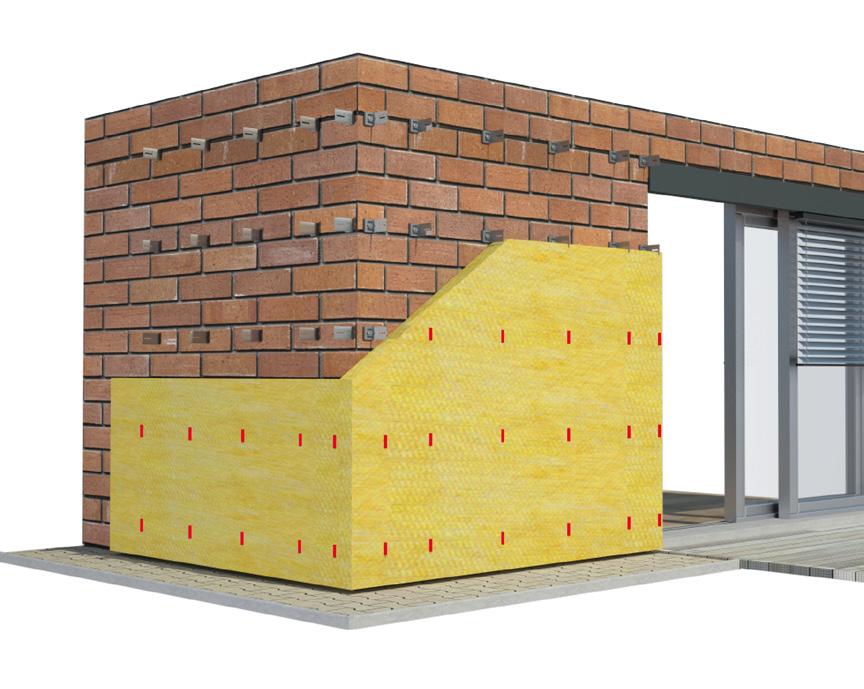

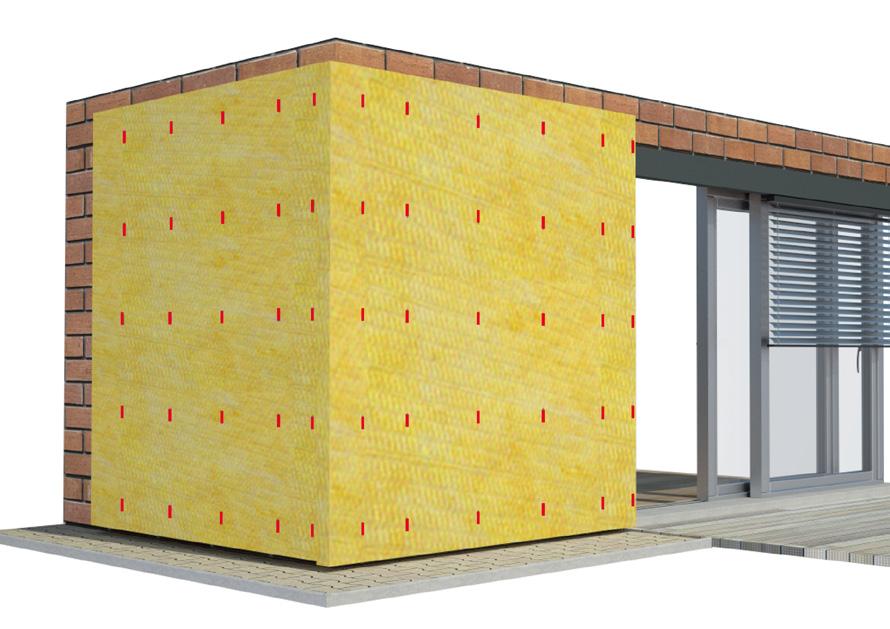

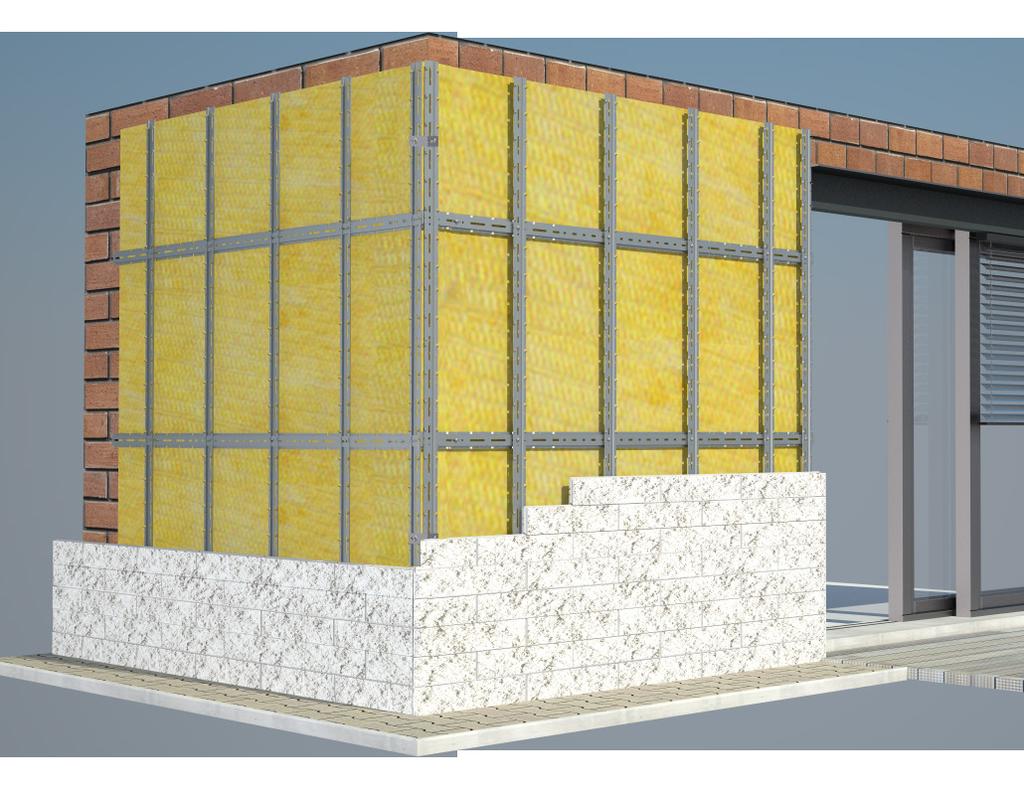

15 Obr.23 - nosný kovový rošt s tepelnou izolací připraven k obložení cihlami 16
16 3. ZAJIŠTĚNÍ VZDUCHOVÉ MEZERY DIFÚZNĚ OTEVŘENÁ TEPELNĚ-IZOLAČNÍ FASÁDA S OTEVŘENOU A UZAVŘENOU VZDUCHOVOU MEZEROU 17 Obr.24- otevřená vzduchová mezera ODVĚTRANÁ FASÁDA Přebytečná vlhkost je z fasádního pláště odváděna cyrkulujícím vzduchem ve vzduchové mezeře do vnějšího prostředí /obr.24/. Obr.25 - utěsněná vzduchová mezera DIFÚZNĚ OTEVŘENÁ FASÁDA Přebytečná vlhkost z fasádního pláště prochází skrze fasádní obklad do vnějšího prostředí. a) skladba bez vzduchové mezery V tomto případě se izolace přímo dotýká fasádních cihel. b) vzduchová mezera jako izolant Vzduchová mezera je využita jako izolant, je však nutné zabezepčit její utěsnění, aby vzduch uvnitř neproudil. Utěsnění zajistíte tak, že do spodní části za první řadu cihel vložíte tepelnou izolaci, aby byl utěsněn vzduchový kanál /obr.25/.

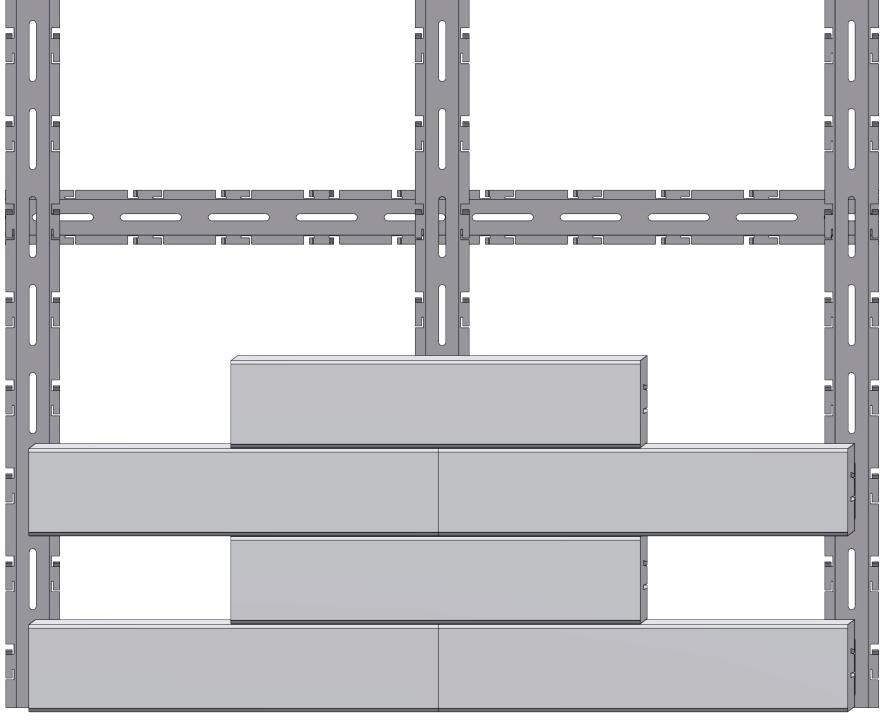

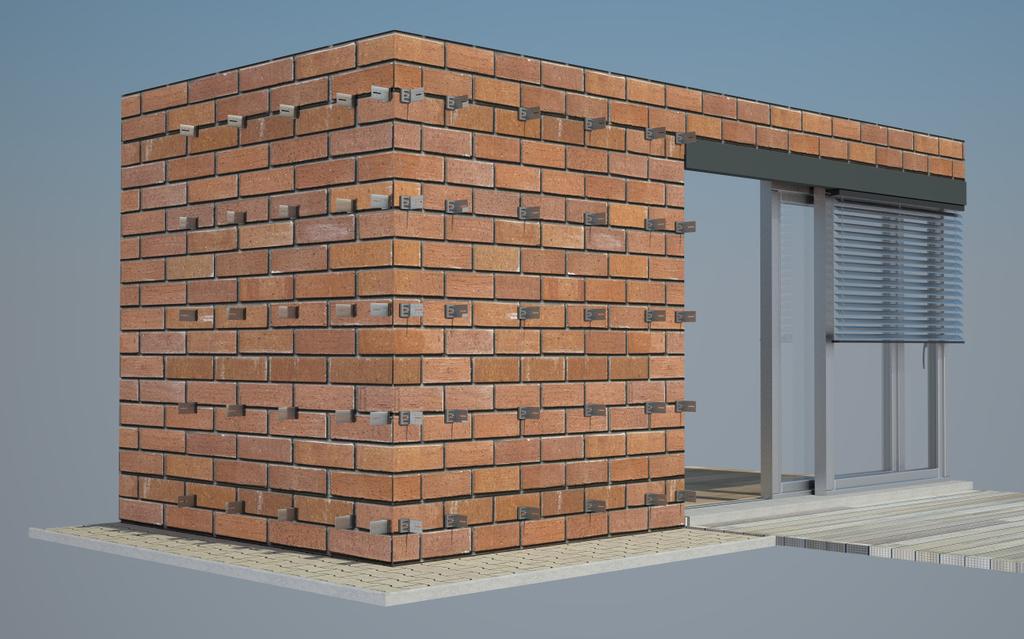

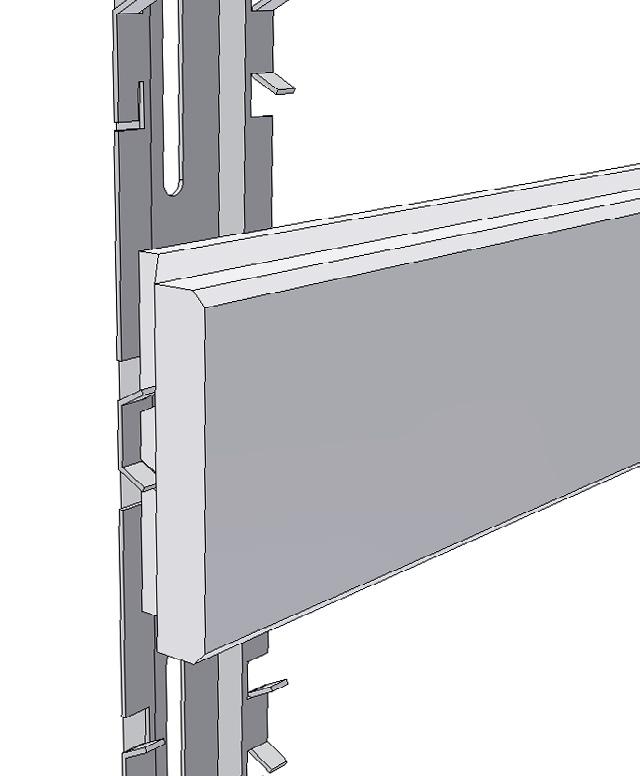

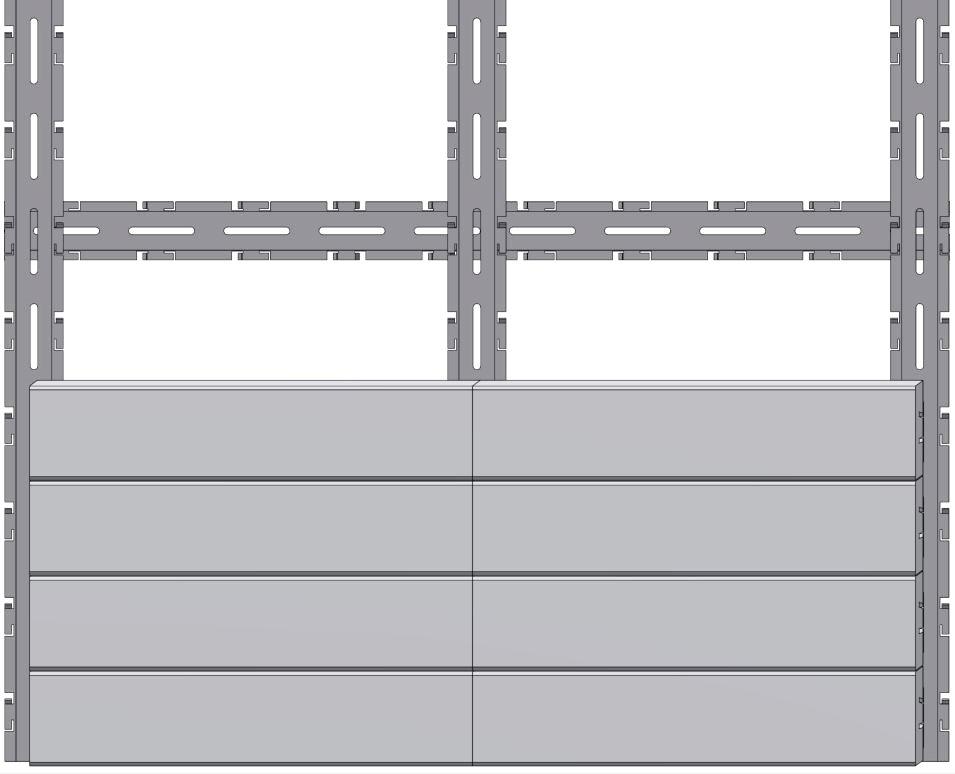

17 4. MONTÁŽ FASÁDNÍCH PRVKŮ MONTÁŽ OBKLADU Cihly můžete skládát dvěma možnými typy vazeb /obr. 26,27/. Obr.26 - běhounová vazba Obr.27 - bezvazbá skladba - na střih Jednotlivé řady obkladu lze k nosné Omega liště ZAMKNOUT ohnutím spodních úchytů Omega lišty bočními štípacími kleštěmi. Tímto zamezíte jakémukoliv svislému pohybu obkladu /obr.28/. DOPORUČUJE SE UZAMKNOUT KAŽDOU DESÁTOU A POSLEDNÍ ŘADU /ukončovací/. Při kladení cihel na stěnu střídejte vždy cihly z různých palet. Dosáhnete tak lepší stejnobarevnosti. Pomocí vodováhy provádějte v průběhu montáže kontrolu rovinnosti. Máte-li připraven nosný rošt, můžete položit první řadu cihel. Další řady cihel se jednoduše pokládají na sebe s tím, že se úchyty Omega lišty zaklesnou do drážky na zadní straně cihly. V případě zamčení se cihly nasouvají ve vodorovném směru /obr.29/. 18

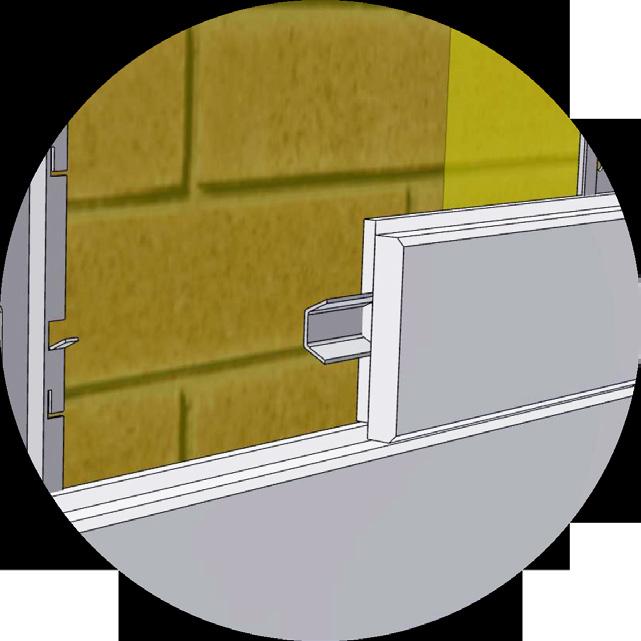

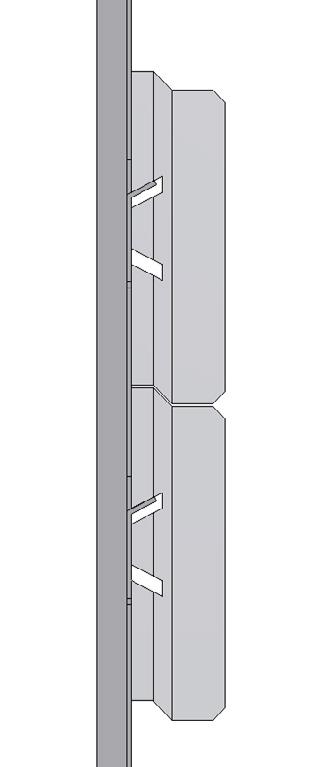

18 zasunout ohnout Obr.28 - ohýbání úchytů Omega lišty bočními Obr.29- nasunutí řady cihel na uzamčené Obr.30- správné kladení cihel štípacími kleštěmi úchyty Omega lišty Je důležité, aby cihly byly kladeny správě kvůli zabránění zatékání dešťové vody do fasádního pláště. Správné kladení cihel: horní část cihly tvoří pero a spodní část tvoří drážka /obr.30/. Na každém srazu cihel, který není zajištěn zavěšením na Omega lišty použijte spojku cihel /obr.31-33/. 19 Obr.31,32,33 - spojka cihel provazující dvě sousední cihly

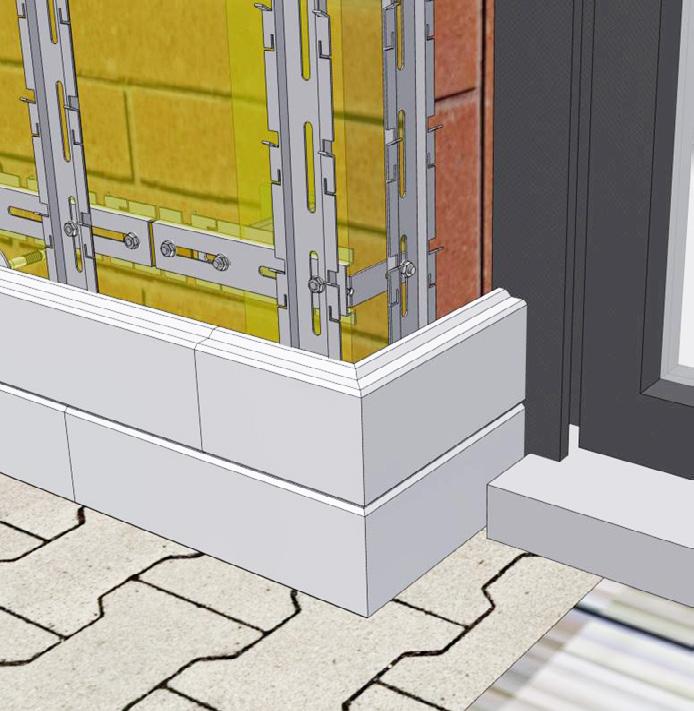

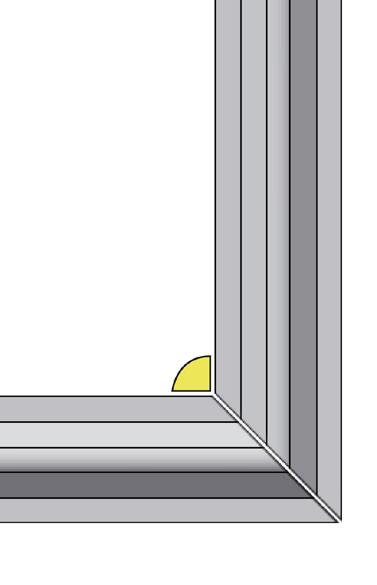

19 MONTÁŽ VNĚJŠÍHO ROHU Nároží je řešeno seříznutím bočních stran dvou cihel pod úhlem 45 pomocí úhlové brusky. Takto seříznuté cihly můžete zajistit vrstvou lepícího tmelu Sikaflex nebo lepidla Mamut aplikovaného z vnitřní strany - za obkladem /obr. 36,37/ Obr.35 - obklad vnějšího rohu Obr.36 - detail řešení vnějšího rohu Obr.37 - lepidlo Mamut na zadní straně cihel 20

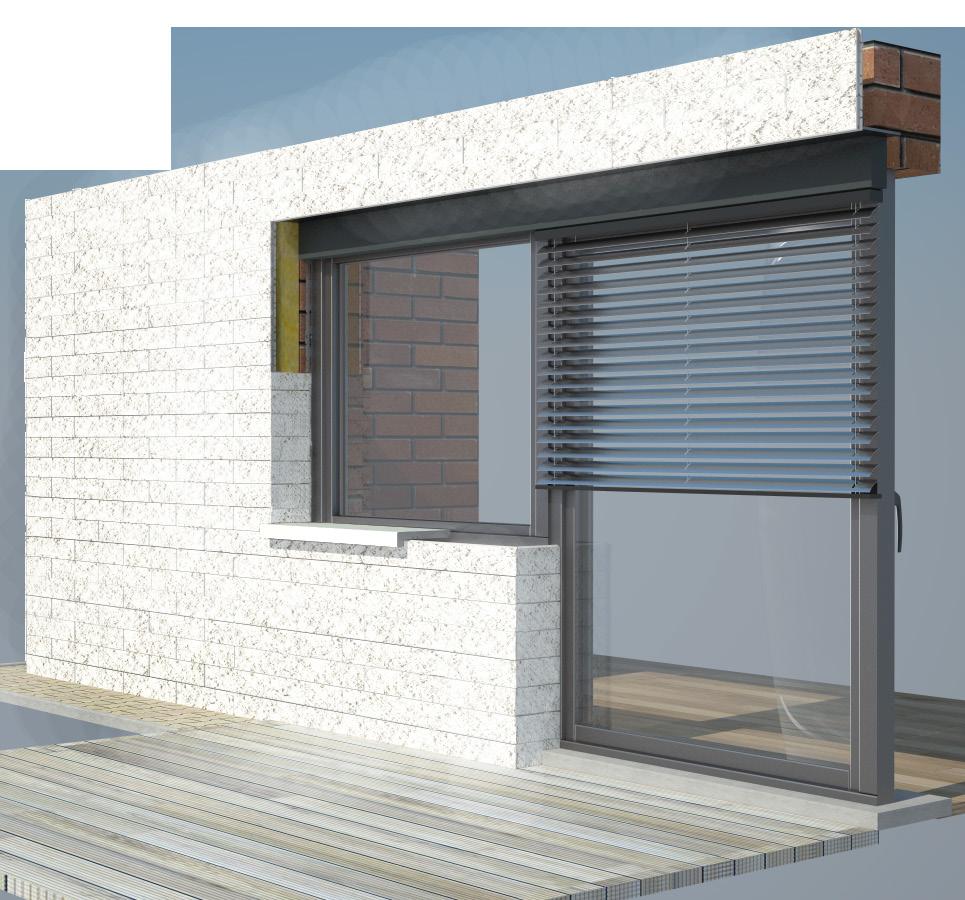

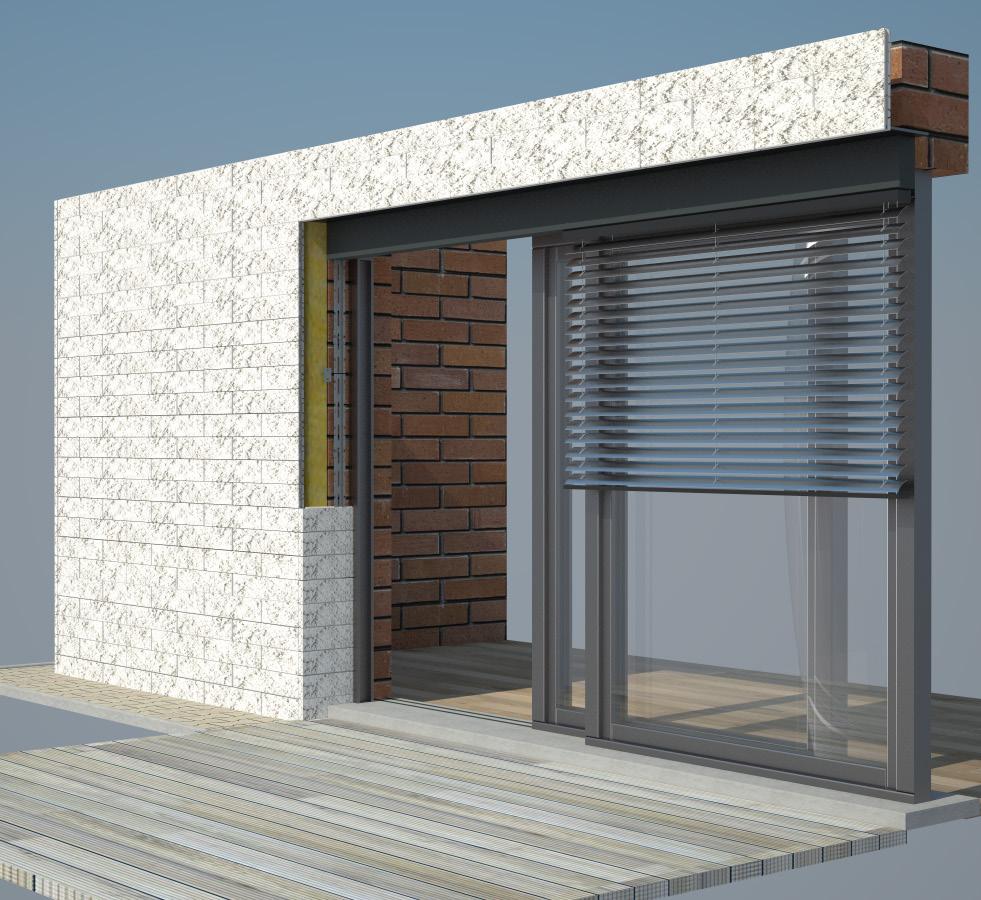

20 ŘEŠENÍ STAVEBNÍCH OTVORŮ b) a) c) Obr.38 - a) ostění, b) nadpraží, c) parapet MONTÁŽ OSTĚNÍ K Omega liště umístěné nejblíže k nároží přišroubujte stavitelné prodloužení vratovým šroubem tak, aby prodloužení tvarově kopírovalo obkládáný roh. Osová vzdálenost jednotlivých stavitelných prodloužení umístěných na svislé Omega liště je 1000 mm. K další části stavitelného prodloužení /na straně ostění/ přišroubujte svisle Omega lištu vratovými šrouby /obr.40/. stavitelné prodloužení vratový šroub s maticí Omega lišta 21 Obr.40 - detail řešení ostění

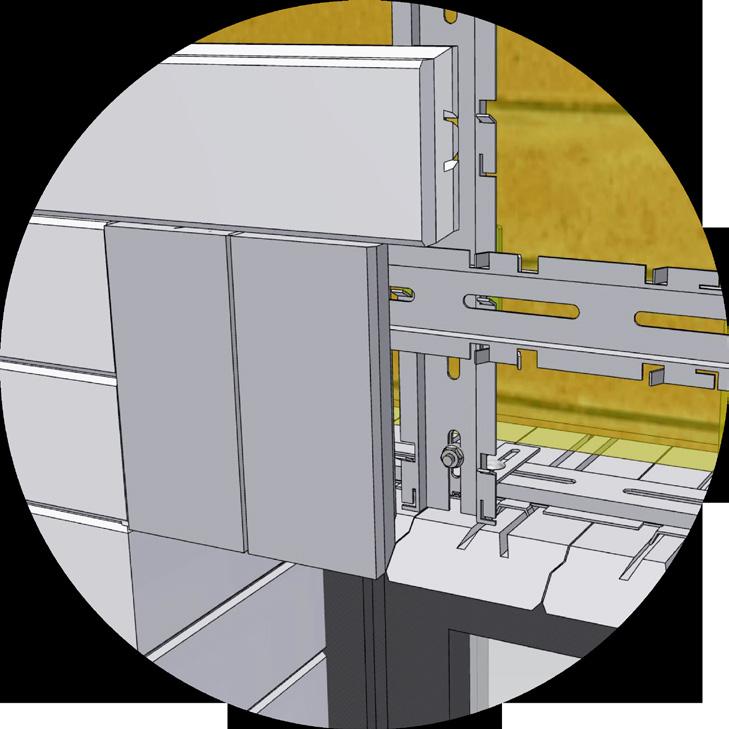

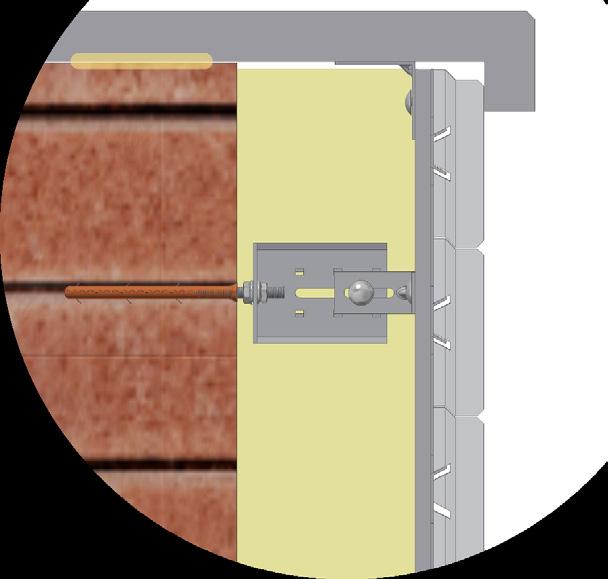

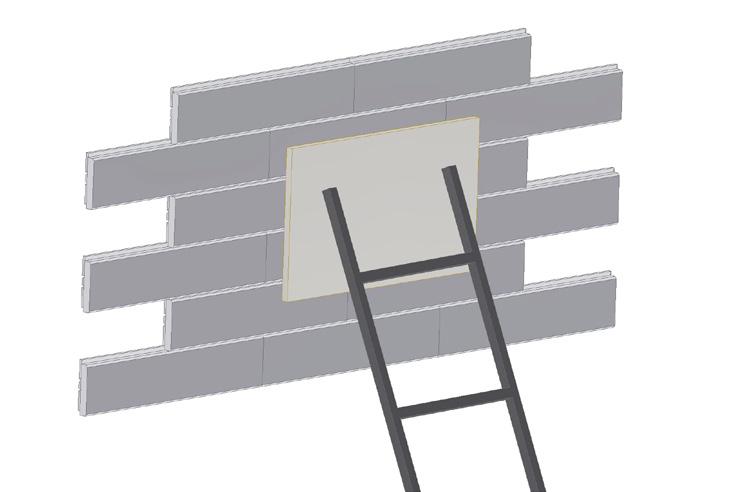

21 MONTÁŽ PODHLEDU Na zadní stranu Omega lišty nad otvorem přišroubujte stavitelné prodloužení vratovým šroubem s maticí. Ke stavitelnému prodloužení přichyťte druhou Omega lištu rovnoběžně s šířkou otvoru a opět přichyťte vratovým šroubem. Všechny úchyty podhledové vodorovné Omega lišty ohněte bočními štípacími kleštěmi /obr.28/. Skladbu nadpraží otvorů lze řešit dvěma možnými způsoby: a) Nadpraží vodorovně /obr.42/ svislá Omega lišta vodorovná Omega lišta ocelový úhelník + stavitelné prodloužení Omega lišta podhledová s ohnutými úchyty stavitelné prodloužení cihla Stavoblock Obr.41 - detail řešení podhledu vratový šroub M6x12 MM s maticí s límcem M6 Obr.42- zakrytý podhled b) Nadpraží svisle - svislé cihly jsou mírně předsazeny /obr.44/ Uřízněte potřebnou délku omega lišty dle šířky otvoru. Omega lištu přišroubujte vodorovně vratovým šroubem s maticí ke svislým Omega lištám nad otvorem. Všechny úchyty ohněte bočními štípacími kleštěmi. Následně seřízněte boční strany cihel, které svírají pravý úhel úhlovou bruskou na 45. Poté jednoduše nasuňte cihly ze spodní strany podhledu a k nim cihly skládané nastojato /obr.43,44/. Vnitřní stranu cihel tvořící nároží lze zajistit lepícím tmelem např. Sikaflexem nebo lepidlem Mamut. 22

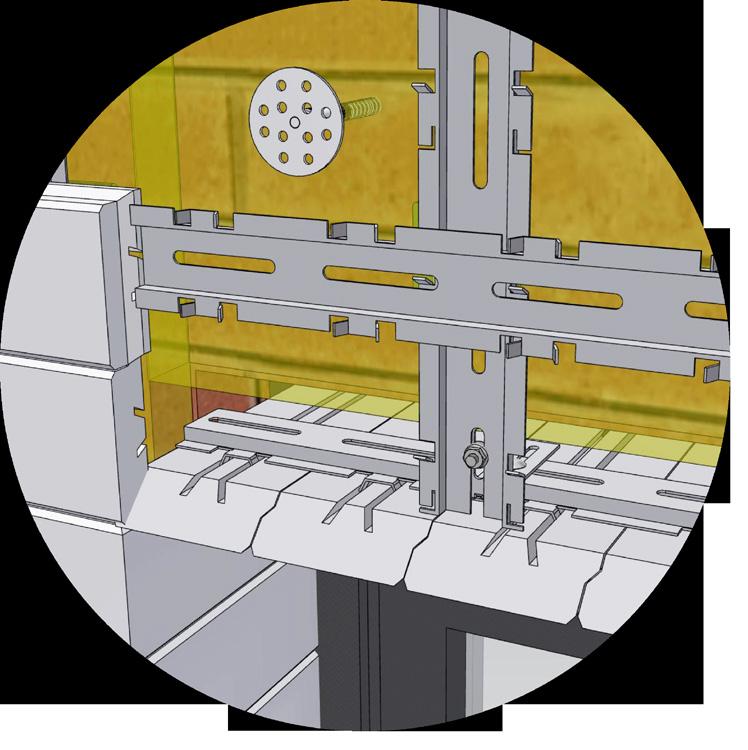

22 svislá Omega lišta s ohnutými úchyty vodorovná Omega lišta stavitelné prodloužení + vratový šroub s maticí s límcem Omega lišta cihla Stavoblock seříznuta na 45 lepidlo Mamut Obr.43 - detail řešení podhledu Obr.44 - zakrytý podhled MONTÁŽ OKENNÍHO PARAPETU / UKONČENÍ SOKLU Na zadní stranu svislé Omega lišty přišroubujte stavitelné prodloužení vratovým šroubem a maticí s límcem. Upravte výšku stavitelného prodloužení tak, aby tvořilo podporu pod celý parapet. Druhou stranu parapetu připevněte na montážní pěnu. montážní pěna část Omega lišty parapet stavitelné prodloužení vratový šroub M6x12 vodorovná Omega lišta svislá Omega lišta dvě poslední řady cihel 23 Obr.45 - detail řešení parapetu Obr.46- detail zakrytí parapetu

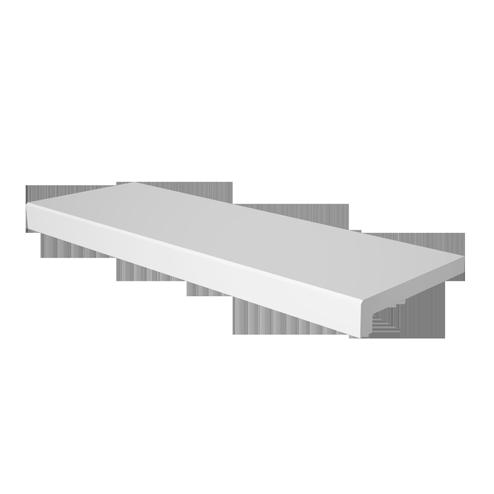

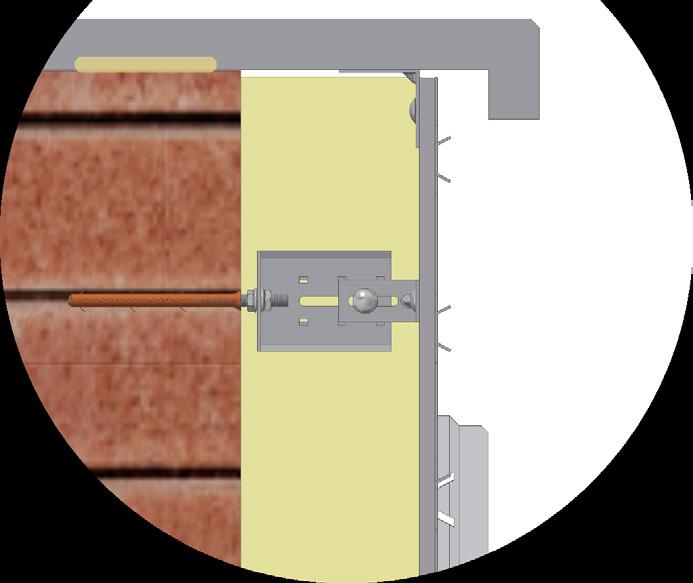

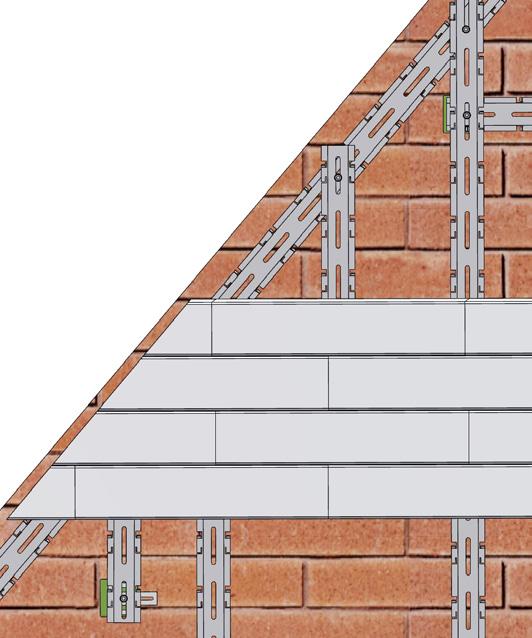

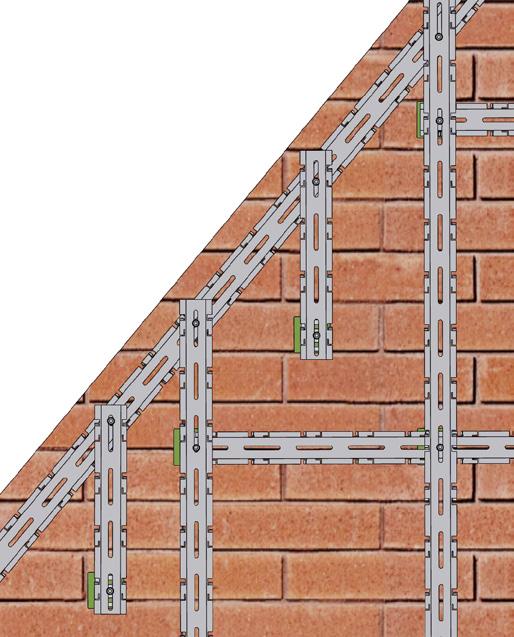

23 POZN.: Pro snadnější montáž parapetu ponechte dvě poslední řady cihel volné /obr. 46/. Ty zasunete až po montáži parapetu. MONTÁŽ PARAPETU PROVÁDĚJTE SOUČASNĚ S PLOŠNOU MONTÁŽÍ CIHEL. MONTÁŽ OBKLADU U ŠIKMÉ PLOCHY /sedlová střecha/ V ploše fasády pod šikmou plochou pokračujte standardním křížovým roštem /obr.47 a/. Pro krátké cihly tzv. dořezávky pod šikminou je nutné vytvořit podpůrný rošt pro zavěšení cihel. Rovnoběžně se sklonem střechy připevněte pod křířový rošt další Omega lištu /obr.47 b/. Omega lištu připevněte vratovým šroubem a maticí s límcem ke svislým Omega lištám základního křížového roštu. Na šikmou Omega lištu připevněte podpůrné svislé Omega lišty /délka dle potřeby uchyvení obkladu/. Spodní část ukotvěte ocelovými úhelníky ke zdivu, horní část připevněte k šikmé Omega liště vratovým šroubem a maticí s límcem. Následné pokračujte s obkladem. a/ b/ Obr.47 - detail řešení obkladu u šikmé plochy c/ d/ 24
24 5. ÚDRŽBA - Fasádu STAVOBLOCK nemusíte nikdy natírat. Fasádní cihla je materiálově plně probarvena. - Znečištěnou plochu fasády lze omýt tlakovou vodou. Při čištění nepouštějte proud tlakové vody na jedno místo, v žádném případě nepoužívejte rotační tlakovou trysku. Použijte rozptýlený vodní paprsek. - V případě výskytu cementového výkvětu použijte k očištění fasády Betoncleaner /výrobce Stachema Kolín/ a aplikujte v souladu s návodem /viz. také odstavec cementový výkvět níže/. - Fasádu lze očistit také suchým pískováním nebo kartáčováním. Zvolený postup konzultujte s prodejcem nebo výrobcem. - Pro zvýšení odolnosti fasády vůči znečištění můžete použít povrchový nástřik uzavíracím lakem. Zamýšlený typ laku vždy konzultujte s výrobcem fasády. - Povrch fasády lze také ošetřit nanotechnologickým multifunkčním nátěrem. Nátěr způsobí okamžitou reakci většiny oxidovatelných mikroskopických částic /jako jsou molekuly chemických látek, prachu, viry, bakterie, spóry/ se vzdušným kyslíkem, ve kterém jsou tyto částice dokonale spáleny. Tento produkt je účinný i vůči plísním a řasám. Informace o produktu k dostání u výrobce fasády. - Jestliže potřebujete vyměnit jednu nebo více poškozených cihel, opatrně vysekejte rohový prvek v dané řadě, které se výměna týká, poškozené cihly nahraďte novými a postupujte dle návodu v nainstalování nových cihel včetně rohového prvku dle návodu. - Opravy fasád ve výškách realizujte pomocí žebříku zapřeného o roznášecí podložku např. polystyren /obr. 48/ - Doporučujeme po skončení zimního období fasádu zkontrolovat. Zjistíte-li nějakou podezřelou změnu, neváhejte kontaktovat svého dodavatele či Obr.48- žebřík opřený o roznášecí podložku přímo výrobce. CEMENTOVÝ VÝKVĚT 25 Cementový výkvět na betonových výrobcích není považován za závadu a není důvodem k reklamaci, neboť výrobek je vyroben z přírodních materiálů tmelených cementem. Cementový výkvět je pouze uvolněné vápno z cementu, které se vlivem deště samovolně umyje. Pro urychlení a okamžité odstranění výkvětu je možné použít Betoncleaner.
25
26 Výrobce a dodavatel: STAVOBLOCK system, s.r.o., Lezník 133, Polička Montážní návod zpracován dle požadavků výrobce 2017
