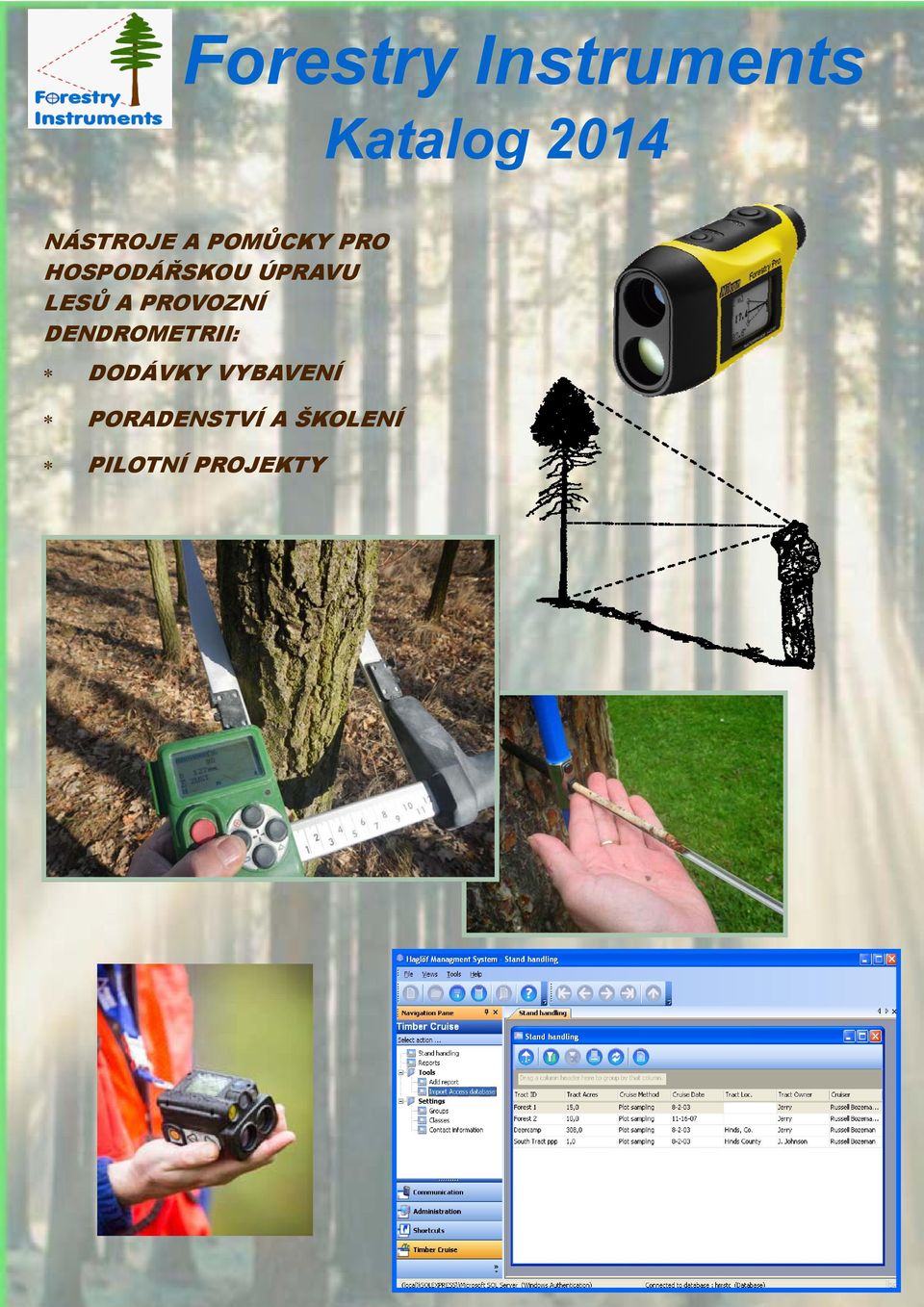

1 Forestry Instruments Katalog 2014 NÁSTROJE A POMŮCKY PRO HOSPODÁŘSKOU ÚPRAVU LESŮ A PROVOZNÍ DENDROMETRII: DODÁVKY VYBAVENÍ PORADENSTVÍ A ŠKOLENÍ PILOTNÍ PROJEKTY

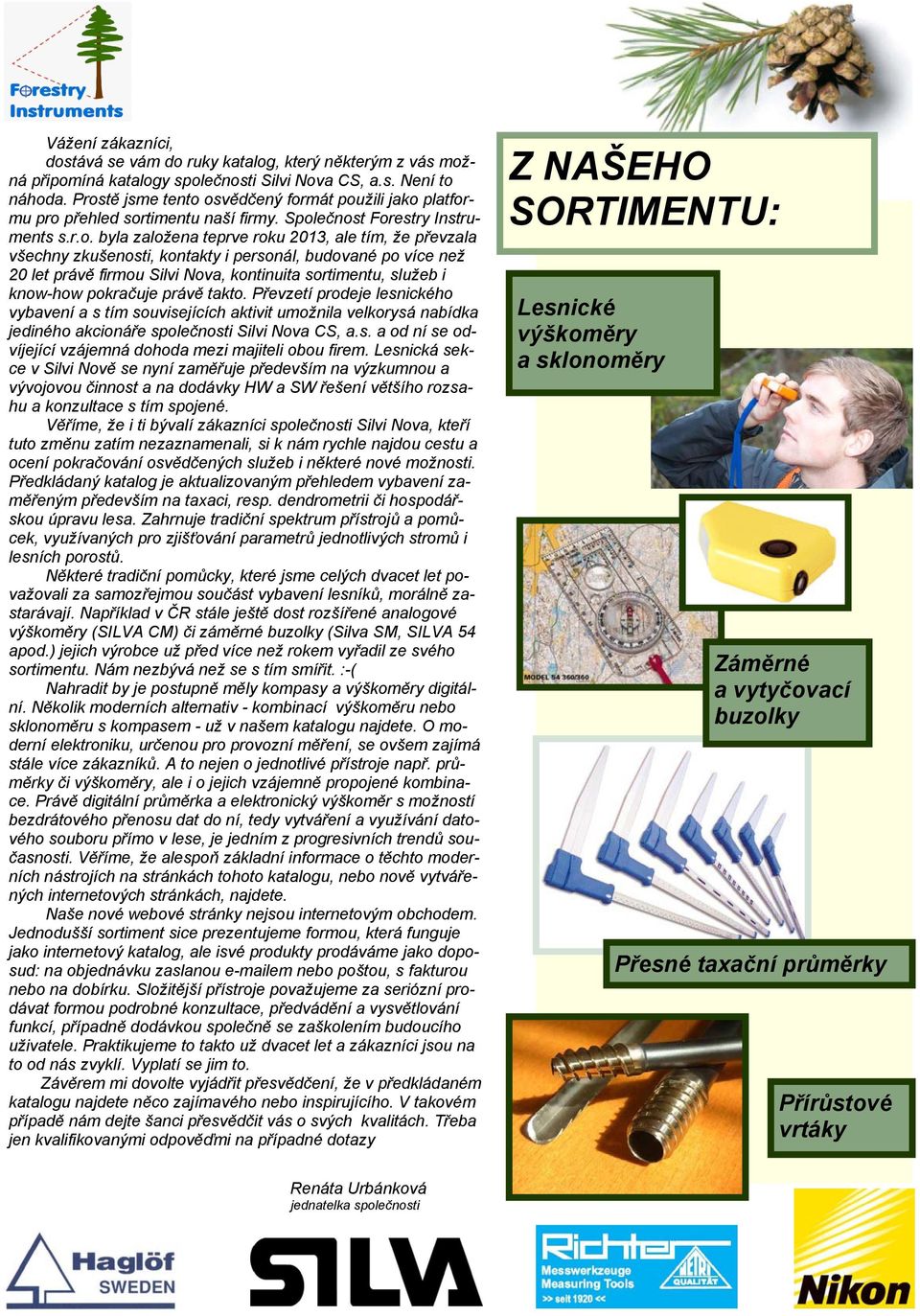

2 Vážení zákazníci, dostává se vám do ruky katalog, který některým z vás možná připomíná katalogy společnosti Silvi Nova CS, a.s. Není to náhoda. Prostě jsme tento osvědčený formát použili jako platformu pro přehled sortimentu naší firmy. Společnost Forestry Instruments s.r.o. byla založena teprve roku 2013, ale tím, že převzala všechny zkušenosti, kontakty i personál, budované po více než 20 let právě firmou Silvi Nova, kontinuita sortimentu, služeb i know-how pokračuje právě takto. Převzetí prodeje lesnického vybavení a s tím souvisejících aktivit umožnila velkorysá nabídka jediného akcionáře společnosti Silvi Nova CS, a.s. a od ní se odvíjející vzájemná dohoda mezi majiteli obou firem. Lesnická sekce v Silvi Nově se nyní zaměřuje především na výzkumnou a vývojovou činnost a na dodávky HW a SW řešení většího rozsahu a konzultace s tím spojené. Věříme, že i ti bývalí zákazníci společnosti Silvi Nova, kteří tuto změnu zatím nezaznamenali, si k nám rychle najdou cestu a ocení pokračování osvědčených služeb i některé nové možnosti. Předkládaný katalog je aktualizovaným přehledem vybavení zaměřeným především na taxaci, resp. dendrometrii či hospodářskou úpravu lesa. Zahrnuje tradiční spektrum přístrojů a pomůcek, využívaných pro zjišťování parametrů jednotlivých stromů i lesních porostů. Některé tradiční pomůcky, které jsme celých dvacet let považovali za samozřejmou součást vybavení lesníků, morálně zastarávají. Například v ČR stále ještě dost rozšířené analogové výškoměry (SILVA CM) či záměrné buzolky (Silva SM, SILVA 54 apod.) jejich výrobce už před více než rokem vyřadil ze svého sortimentu. Nám nezbývá než se s tím smířit. :-( Nahradit by je postupně měly kompasy a výškoměry digitální. Několik moderních alternativ - kombinací výškoměru nebo sklonoměru s kompasem - už v našem katalogu najdete. O moderní elektroniku, určenou pro provozní měření, se ovšem zajímá stále více zákazníků. A to nejen o jednotlivé přístroje např. průměrky či výškoměry, ale i o jejich vzájemně propojené kombinace. Právě digitální průměrka a elektronický výškoměr s možností bezdrátového přenosu dat do ní, tedy vytváření a využívání datového souboru přímo v lese, je jedním z progresivních trendů současnosti. Věříme, že alespoň základní informace o těchto moderních nástrojích na stránkách tohoto katalogu, nebo nově vytvářených internetových stránkách, najdete. Naše nové webové stránky nejsou internetovým obchodem. Jednodušší sortiment sice prezentujeme formou, která funguje jako internetový katalog, ale isvé produkty prodáváme jako doposud: na objednávku zaslanou em nebo poštou, s fakturou nebo na dobírku. Složitější přístroje považujeme za seriózní prodávat formou podrobné konzultace, předvádění a vysvětlování funkcí, případně dodávkou společně se zaškolením budoucího uživatele. Praktikujeme to takto už dvacet let a zákazníci jsou na to od nás zvyklí. Vyplatí se jim to. Závěrem mi dovolte vyjádřit přesvědčení, že v předkládaném katalogu najdete něco zajímavého nebo inspirujícího. V takovém případě nám dejte šanci přesvědčit vás o svých kvalitách. Třeba jen kvalifikovanými odpověďmi na případné dotazy Z NAŠEHO SORTIMENTU: Lesnické výškoměry a sklonoměry Záměrné a vytyčovací buzolky Přesné taxační průměrky Přírůstové vrtáky Renáta Urbánková jednatelka společnosti

3 Obvodové metry, relaskopické pomůcky Elektronická počítadla položek Ruční laserové dálkoměry a výškoměry Elektronické výškoměry pro terénní sběr dat, ultrazvuková vytyčovací zařízení Elektronické registrační průměrky Soupravy pro moderní postupy zjišťování porostních zásob

4 Švédské hliníkové průměrky Osvědčená MANTAX BLUE s milimetrovým dělením stupnice Moderní výrobní technologie zaručující dlouhodobě vysokou přesnost a značnou odolnost i v těžkých provozních podmínkách Kvalitní povrchové zpracování pro neustále výbornou čitelnost stupnice Pomocí jednoduchého seřizovacího mechanismu lze průměrku neustále udržovat ve stále přesném stavu Snadná údržba, nízká váha a ergonomická propracovanost Široká variabilita použitých stupnic i rozsah nabízených délek Možnost upevnění praktického vyznačovacího adaptéru Na zvláštní objednávku lze dodat kalibrované nebo ověřené průměrky s příslušnými protokoly autorizovaných pracovišť Zajišťujeme záruční i pozáruční servis v ČR včetně dodání originálních náhradních dílů od výrobce Praktický držák průměrky k opasku jako zvláštní příslušenství Dodává se ve složeném stavu, kdykoliv je možno pomocí 4 šroubů průměrku složit nebo rozložit PŘESNÉ TAXAČNÍ PRŮMĚRKY MANTAX BLACK Průměrka se sklopnými rameny MA400BLUE MA500BLUE MA650BLUE MA800BLUE MA950BLUE MA1020BLUE MA1270BLUE Objednací kódy: Označení zahrnují vyráběné délky (mm): MA500BLACK MA650BLACK MA800BLACK MA950BLACK

5 ALIGÁTOŘÍ OČI BEZKONTAKTNÍ MĚŘENÍ TLOUŠTĚK LASEROVÝ ADAPTÉR NA STUPNICI PRŮMĚRKY Průměrkování naplno patří k nejpřesnější, ale také nejpracnější metodě zjišťování porostních zásob. Jedna z možností, jak si jej usnadnit zrychlit, je využití rovnoběžných laserových paprsků. Lze tak, poměrně přesně, změřit příslušnou výčetní tloušťku, aniž by bylo nutno přijít až k danému stromu... Jsou nepochybně i takové formy měření, kdy na nějakém tom milimetru při měření nesejde a hlavní je, rychle získat přehled o stromových tloušťkách v nejbližším okolí. Nicméně hlavním přínosem tohoto jednoduchého, ale překvapivě přesného způsobu bezkontaktního měření, je zjišťování tzv. nedostupných tlouštěk. Ne tedy apriorně kmenů, ke kterým se nám prostě jen nechce chodit, ale především tlouštěk v nedostupných výškách. Ty nám mohou pomoci k lepšímu výpočtu jednotlivých objemů měřených kmenů nebo porostních zásob. Změříme-li takto např. čepové tloušťky, tedy minimální průměry ve známé vzdálenosti od oddenku, můžeme poměrně přesně určit i potenciální sortimentní složení daného porostu. Čelisti s originálně a přesně upevněnými laserovými ukazovátky lze pořídit rovnou s průměrkami nebo dodatečně dokoupit. Na hliníkové průměrky řady BLUE, BLACK i na elektronické Digitech, Digitech Professional nebo DPII.

6 OBVODOVÁ MĚŘIDLA Jednoduché a praktické pomůcky pro ty, kteří potřebují přesně měřit stromové tloušťky a nechtějí nebo nemohou s sebou nosit průměrku. U stromů větších tlouštěk je to často jediná možnost, jak strom správně změřit. Principem je tzv. obvodová stupnice, tedy takové dělení, na kterém lze přímo odečítat tloušťku kmene při změření jeho obvodu. Velmi oblíbena je tato pomůcka zejména u taxátorů, soudních znalců nebo pracovníků ochrany přírody, životního prostředí apod. Obvodové měřidlo RICHTER Diameter Tape Ruční navíjení, pásmo buď z tvrzené textilie nebo z potažené oceli. Sklopný háček umožňuje uchycení pásma na kmeni stromu. Země původu: EU / SRN Pásma Richter: Objednávkový kód: 349 D5 (ocel 5m) Objednávkový kód: 283 D (textilie 5m) Objednávkový kód: 283 D/8 (textilie 8m ) Objednávkový kód: 283 D/10 (textilie 10m ) Samonavíjecí pásmo 2m 2m obvod / 63cm max. tloušťka Pouzdro z odolného plastu. Samonavíjecí pás je z bíle potažené oceli. Země původu: EU/SRN Objednávkový kód: M19 ELEKTRONICKÉ POČÍTADLO TALLYTAX Kapesní elektronické počitadlo se čtyřmístným LCD displejem umožňuje registrovat až 6 různých položek. Je napájeno standardní 9V baterií, která díky minimální spotřebě vydrží až 4 měsíce. Ideální tvar vhodný do ruky, lehké Intuitivní ovládání při registrací více položek Vysoká klimatická odolnost Poutko na šňůrku Hodnoty uložené v paměti se nevymažou ani při vypnutí přístroje nebo vyjmutí baterií. Objednávkový kód: TALLYTAX

7 RELASKOPICKÉ ZJIŠŤOVÁNÍ POROSTNÍCH ZÁSOB Stanovení výčetní kruhové základny porostu a následný výpočet zásoby podle prof. Bitterlicha patří v ČR dlouhodobě k oblíbeným taxačním metodám. Mezi nejpoužívanější a tradiční pomůcky patří především relaskopický optický klínek (sklíčko). Je přesně vybroušen tak, aby se pomocí zdvojeného obrazu příslušný strom zařadil nebo naopak vyloučil z tzv. relaskopické zkusné plochy. Obdobně slouží relaskopický výřez a distanční řetízek. Prostým sečtením "zaujatých" stromů stanovíme hektarovou výčetní kruhovou základnu (m 2 ). Po jejím vynásobením příslušnou výškou a výtvarnicí (příp. výtvarnicovou výškou) získáme skutečnou zásobu porostu na 1 ha jeho plochy (m 3 ) Relaskopické sklíčko (Země původu ČR) Tradiční optická pomůcka pro zjišťování výčetní kruhové základny a zásoby lesních porostů pomocí statistických metod. Dodává se s ochranným koženým pouzdérkem, šňůrkou a uvedením tzv. násobného faktoru. Obvykle v rozpětí 0,99-1,01. Objednávkový kód: RELASKLO (Univerzální) relaskopický adaptér (FACTOR GAUGE - výrobce Haglöf Sweden) Jednoduchá, ale velmi efektivní pomůcka pro zjišťování porostní zásoby pomocí kalkulace výčetní kruhové základny lesních porostů pomocí metody prof. Bitterlicha. Díky výřezům odpovídajícím různým relaskopickým faktorům: 0.5; 1; 2; 4, umožňuje použití i v řídkých nebo naopak přehoustlých porostech, kde faktor 1 (sklíčko) neposkytuje dostatečně přesné výsledky. Objednávkový kód: HFG

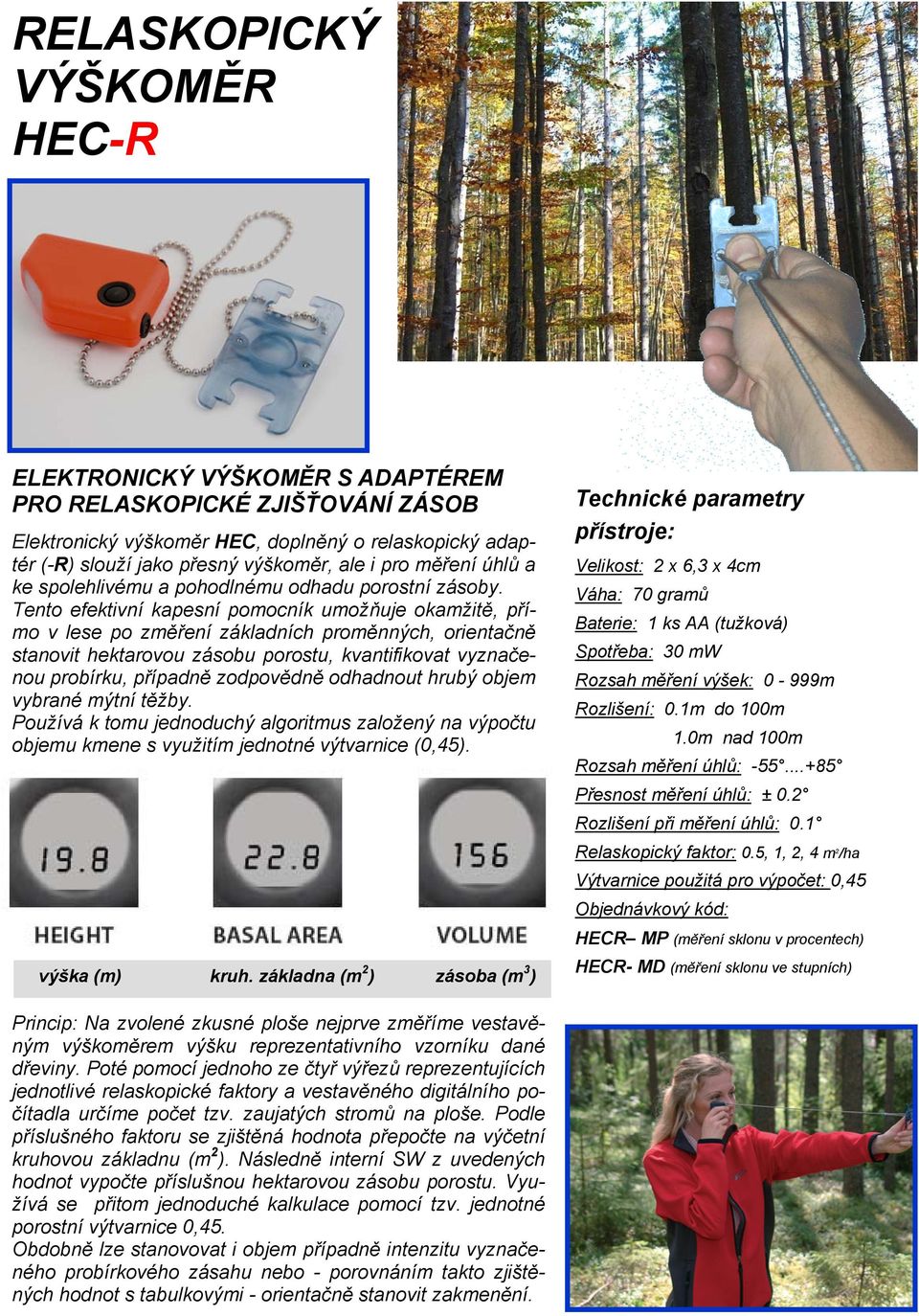

8 RELASKOPICKÝ VÝŠKOMĚR HEC-R ELEKTRONICKÝ VÝŠKOMĚR S ADAPTÉREM PRO RELASKOPICKÉ ZJIŠŤOVÁNÍ ZÁSOB Elektronický výškoměr HEC, doplněný o relaskopický adaptér (-R) slouží jako přesný výškoměr, ale i pro měření úhlů a ke spolehlivému a pohodlnému odhadu porostní zásoby. Tento efektivní kapesní pomocník umožňuje okamžitě, přímo v lese po změření základních proměnných, orientačně stanovit hektarovou zásobu porostu, kvantifikovat vyznačenou probírku, případně zodpovědně odhadnout hrubý objem vybrané mýtní těžby. Používá k tomu jednoduchý algoritmus založený na výpočtu objemu kmene s využitím jednotné výtvarnice (0,45). Technické parametry přístroje: Velikost: 2 x 6,3 x 4cm Váha: 70 gramů Baterie: 1 ks AA (tužková) Spotřeba: 30 mw Rozsah měření výšek: 0-999m Rozlišení: 0.1m do 100m 1.0m nad 100m Rozsah měření úhlů: Přesnost měření úhlů: ± 0.2 Rozlišení při měření úhlů: 0.1 Relaskopický faktor: 0.5, 1, 2, 4 m 2 /ha Výtvarnice použitá pro výpočet: 0,45 Objednávkový kód: HECR MP (měření sklonu v procentech) výška (m) kruh. základna (m 2 ) zásoba (m 3 ) HECR- MD (měření sklonu ve stupních) Princip: Na zvolené zkusné ploše nejprve změříme vestavěným výškoměrem výšku reprezentativního vzorníku dané dřeviny. Poté pomocí jednoho ze čtyř výřezů reprezentujících jednotlivé relaskopické faktory a vestavěného digitálního počítadla určíme počet tzv. zaujatých stromů na ploše. Podle příslušného faktoru se zjištěná hodnota přepočte na výčetní kruhovou základnu (m 2 ). Následně interní SW z uvedených hodnot vypočte příslušnou hektarovou zásobu porostu. Využívá se přitom jednoduché kalkulace pomocí tzv. jednotné porostní výtvarnice 0,45. Obdobně lze stanovovat i objem případně intenzitu vyznačeného probírkového zásahu nebo - porovnáním takto zjištěných hodnot s tabulkovými - orientačně stanovit zakmenění.

9 PŘÍRŮSTOVÉ VRTÁKY Švédské přírůstové nebozezy Haglöf CORETAX * délka vrtáku Tradiční nástroj pro pořizování vývrtů ke zjišťování přírůstu, věku či zdravotního stavu stojících stromů, kvality a hloubky impregnace dřevěných sloupů nebo složité dendrochronologické analýzy. Vyrábí se v uvedených standardních délkách (mm) o průměru vývrtu resp resp. 4.3 mm. Na zvláštní objednávku lze dodat i průměr vývrtu 10 nebo 12 mm, a to v délkách 300, 400, 500, resp. 300, 450 a 800 mm. Po dohodě je takto možno dodat i náhradní vrtáky nebo extraktory v požadovaných délkách. Podle počtu pracovních ostří se dělí vrtáky na tříbřité (pro rychlejší zavrtávání, lepší vedení směru, označení 3T) a na dvoubřité (menší stoupání, vhodnější pro velmi tvrdá dřeva, nesou označení 2T). Standardní počet břitů je 3. Požaduje-li tedy vrták do tvrdého dříví, je třeba při objednávce uvést jak délku pracovní části vrtáku, tak označení 2T. Vyráběné délky * a objednací kódy vrtáků průměr vývrtu 4.3 a 5.15 mm (2T; 3T) 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm 500 mm 600 mm 700 mm 800 mm průměr vývrtu 10 mm (pouze 2T) 300 mm 400 mm 500 mm průměr vývrtu 12 mm (pouze 2T) 300 mm 450 mm 800 mm

10 Vedle tradičních přírůstových vrtáků patří mezi oblíbené pomůcky i další výrobky společnosti Haglöf : Přenosný analyzátor vývrtů Zařízení pro rychlé a snadné vyhodnocení vývrtů hned po jejich odebrání. Jednoduché odečítací zařízení opatřené lupou a stupnicí, poslouží k přesnějšímu zjišťování šířky letokruhů přímo v lese. Sada pro údržbu přírůstových vrtáků Souprava pro přibrušování a údržbu přírůstových nebozezů. Obsahuje tři brousky (nožový na břity, kónický na otřep a plochý srovnávací), dále olej, jemný písek, vosk a korek pro čištění a údržbu. Vyznačovací pásky ENVIRO FLAGGING Praktické vyznačovací pásky na bázi buničiny, jejich rozpad nemá negativní vliv na životní prostředí. Vyráběny v souladu s EU nařízením REACH, bez nebezpečných rozpouštědel (DMF) Pouzdro na PV Praktické kožené pouzdro na přírůstový nebozez. Jeho předností je možnost uložit do něj i vrták, sestavený v pracovní poloze.

11 POMŮCKY PRO ZJIŠŤOVÁNÍ DALŠÍCH CHARAKTERISTIK KMENŮ A POROSTŮ Opěrka vrtáku tzv. BORER STARTER Zařízení pro pohodlnější start při zavrtávání přírůstového nebozezu do stromu Přírůstové kladívko Zařízení pro rychlý odběr vzorků při měření tloušťky kůry i několika posledních letokruhů Měrka tloušťky kůry BARKTAX Zařízení pro rychlé zjišťování tloušťky kůry stromů nebo klád Ocelová půdní sondýrka SOILTAX Zařízení pro rychlý odběr půdních vzorků. Pro velmi tvrdé a kamenité půdy existuje varianta ze zvláště tvrzené oceli.

12 RUČNÍ LASEROVÉ DÁLKOMĚRY Laserové dálkoměry jsou dnes samozřejmými pomocníky lesníků, myslivců i dalších terénních specialistů. Využívají se k zaměřování pasek, vytyčování průseků i ke zjišťování odstupových vzdáleností při měření stromových výšek nebo při lovu k přesnému nastavení mířidel. Jakkoliv jde o přístroje velmi univerzální, výběrem vhodného typu můžeme komfort využití i kvalitu výsledků měření pro daný účel ještě zlepšit. Nejmodernější dálkoměry NIKON už nabízejí rozlišení 0,1m. čímž výrazně zvyšují právě přesnost výsledků při měření stromových výšek. Typy s vestavěným sklonoměrem umí změřit vertikální úhly, přepočítat šikmou vzdálenost na vodorovnou nebo zjistit převýšení na změřené vzdálenosti. Model Forestry Pro >>> pak měří i stromové výšky metodou 3P Základní technické parametry aktuálně nabízených typů Nikon dalekohled displej dioptrická korekce LASER baterie všechny modely modely Prostaff/550 AS/ Coolshot/Forestry monokulár 6 x 21 model 1000AS: 6 x 21 model 1200S: 7 x 25 LCD Ano až ±4 dioptrie třída 1 (class 1), v souladu s předpisem EN a FDA 3V lithium (CR2) Rozlišení Rozsah měření (cca) Preference zaměření cíle Osvětlení LCD displeje Rozměry v mm váha bez baterie Nikon COOLSHOT ± 0,1m m nejbližší ANO Automaticky podle podmínek 111 x 70x g Nikon Prostaff5 /± 0,1m m vzdálený ANO Automaticky podle podmínek 111 x 70x g Nikon Laser 550AS s úhloměrem a výškoměrem 0,5 m /± 0,3m do 100m; ± 1m přes 100m m volitelná preference cíle NE 130 x 69 x g Nikon Forestry Pro s úhloměrem a výškoměrem využívající metodu 3P 0,5 m /± 0,3m do 100m; ± 1m přes 100m m volitelná preference cíle NE 130 x 69 x g Nikon Laser 1000 AS vestavěný sklonoměr 0,5 m /± 0,3m v celém rozsahu měření m volitelná preference cíle ANO Automaticky podle podmínek 118x73x41 195g Nikon Laser 1200S 0,5 m /± 0,3m do 1000 m ± 1m přes 1000 m m volitelná preference cíle ANO manuální 145 x 47 x g

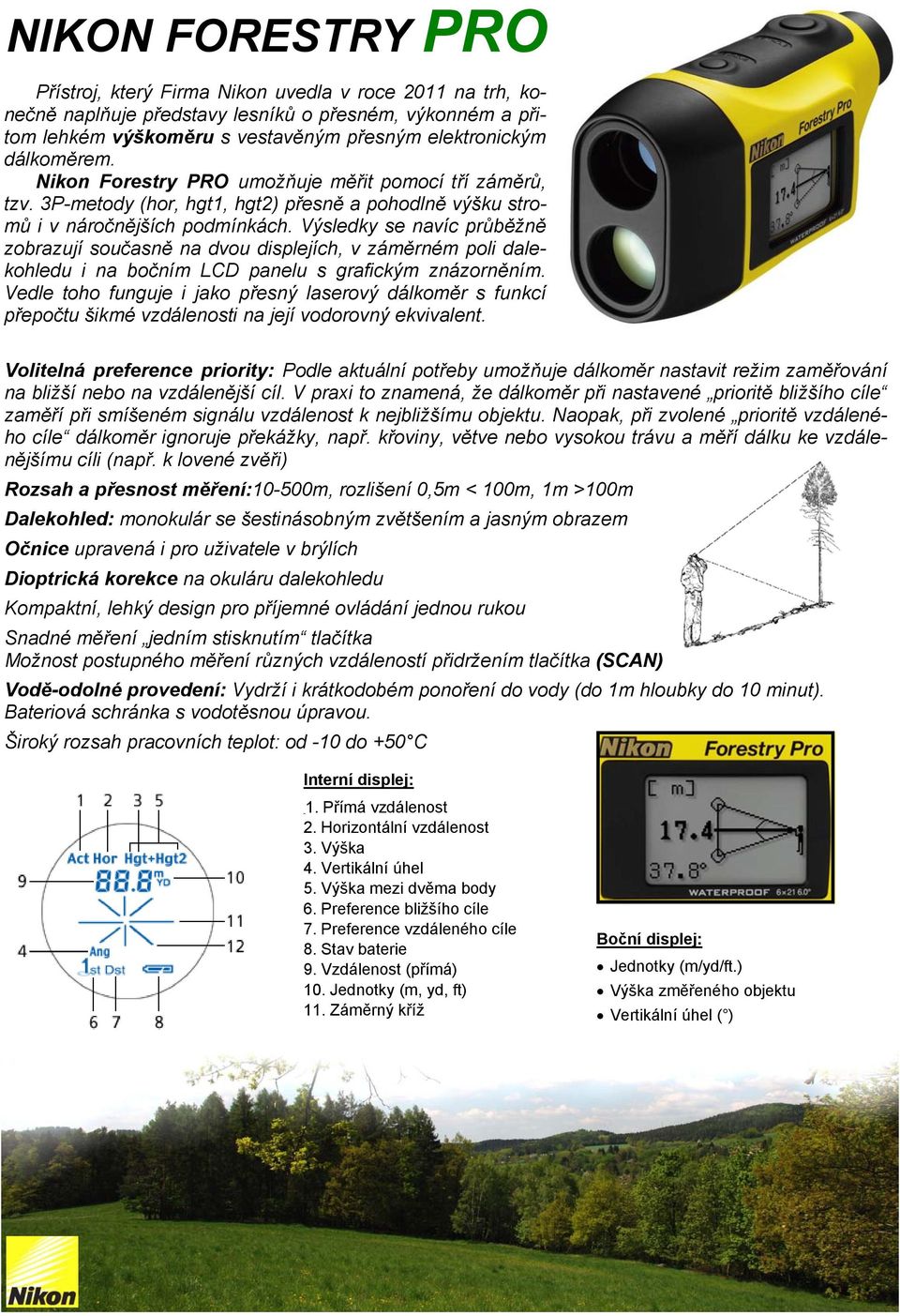

13 NIKON FORESTRY PRO Přístroj, který Firma Nikon uvedla v roce 2011 na trh, konečně naplňuje představy lesníků o přesném, výkonném a přitom lehkém výškoměru s vestavěným přesným elektronickým dálkoměrem. Nikon Forestry PRO umožňuje měřit pomocí tří záměrů, tzv. 3P-metody (hor, hgt1, hgt2) přesně a pohodlně výšku stromů i v náročnějších podmínkách. Výsledky se navíc průběžně zobrazují současně na dvou displejích, v záměrném poli dalekohledu i na bočním LCD panelu s grafickým znázorněním. Vedle toho funguje i jako přesný laserový dálkoměr s funkcí přepočtu šikmé vzdálenosti na její vodorovný ekvivalent. Volitelná preference priority: Podle aktuální potřeby umožňuje dálkoměr nastavit režim zaměřování na bližší nebo na vzdálenější cíl. V praxi to znamená, že dálkoměr při nastavené prioritě bližšího cíle zaměří při smíšeném signálu vzdálenost k nejbližšímu objektu. Naopak, při zvolené prioritě vzdáleného cíle dálkoměr ignoruje překážky, např. křoviny, větve nebo vysokou trávu a měří dálku ke vzdálenějšímu cíli (např. k lovené zvěři) Rozsah a přesnost měření:10-500m, rozlišení 0,5m < 100m, 1m >100m Dalekohled: monokulár se šestinásobným zvětšením a jasným obrazem Očnice upravená i pro uživatele v brýlích Dioptrická korekce na okuláru dalekohledu Kompaktní, lehký design pro příjemné ovládání jednou rukou Snadné měření jedním stisknutím tlačítka Možnost postupného měření různých vzdáleností přidržením tlačítka (SCAN) Vodě-odolné provedení: Vydrží i krátkodobém ponoření do vody (do 1m hloubky do 10 minut). Bateriová schránka s vodotěsnou úpravou. Široký rozsah pracovních teplot: od -10 do +50 C Interní displej: 1. Přímá vzdálenost 2. Horizontální vzdálenost 3. Výška 4. Vertikální úhel 5. Výška mezi dvěma body 6. Preference bližšího cíle 7. Preference vzdáleného cíle 8. Stav baterie 9. Vzdálenost (přímá) 10. Jednotky (m, yd, ft) 11. Záměrný kříž Boční displej: Jednotky (m/yd/ft.) Výška změřeného objektu Vertikální úhel ( )

14 ELEKTRONICKÝ VÝŠKOMĚR HAGLOF EC II Moderní profesionální přístroj určený k přesnému měření výšek a sklonů Haglöf Electronic Clinometer - EC II Vedle přesnosti, spolehlivosti a jednoduchosti je hlavní předností tohoto výškoměru zejména to, že při měření výšek není nutno dodržovat obvyklé standardní horizontální odstupové vzdálenosti od měřeného objektu (např. 15, 20m...) jako je tomu u většiny používaných analogových výškoměrů. Lze s ním tedy měřit z jakékoliv vzdálenosti - od několika metrů až po kilometr. Tím se výrazně usnadňuje postup a zpřesňují se dosažené výsledky. Zejména v komplikovaných porostních a terénních poměrech. Přístroj nemá vlastní dálkoměr, pro zjišťování odstupové vzdálenosti se předpokládá použití pásma nebo běžného laserového dálkoměru. Princip měření výšek tímto přístrojem spočívá v automatickém přepočtu změřené úhlové hodnoty a předem nastavené vzdálenosti k patě stromu. Díky tomuto principu se eliminuje častá chyba při měření v členitém terénu, vznikající v důsledku komplikovaného zjišťování standardní a horizontální vzdálenosti od měřeného stromu. Přístroj pracuje spolehlivě i v nepříznivých klimatických podmínkách, jeho obsluha je jednoduchá a intuitivní, odečítání hodnot na vestavěném LCD displeji je pohodlné a přesné. Minimální spotřeba elektrické energie zaručuje, že jedna standardní tužková baterie v přístroji vydrží prakticky celou sezónu. INOVOVANÝ MODEL: 3 TLAČÍTKA!!! Technické parametry přístroje: Velikost: 20mm x 60mm x 44mm Váha: 50 gramů Baterie: 1 ks AA (tužková) Spotřeba: 30 mw Rozsah měření výšek: 0-999m Rozlišení: 0. 1m do 100m 1.0m nad 100m Rozsah měření úhlů: Přesnost měření úhlů: ± 0.2 Rozlišení při měření úhlů: 0.1 Objednávkový kód: EC-MP (pro měření sklonu v procentech) EC-MD (pro měření sklonu ve stupních)

15 ELEKTRONICKÝ VÝŠKOMĚR VERTEX IV Vertex IV je špičkový přístroj určený k rychlému a přesnému měření stromových výšek, vzdáleností, vertikálních úhlů a k vytyčování kruhových zkusných ploch. Bluetooth! Technické parametry: Velikost: 80mm x 50mm x 30mm Váha: 160 gramů vč. baterie Baterie: 1 ks AA (tužková) Pracovní teploty: -15 C C Spotřeba: 20 ma (150mA s Bluetooth) Frekvence ultrazvuku: 25 kh Rozlišení při měření vzdáleností: 0,01 m Rozsah měření výšek: 0-999m Rozlišení při měření výšek: 0. 1m Rozsah měření úhlů: Přesnost měření úhlů: 0.1 Rozlišení při měření úhlů: 0.1 Rozlišení při měření vzdáleností: 0.01m Přesnost měření vzdáleností: max 1% Dosah dálkoměru 60 : 30m a více Dosah dálkoměru 360 : 20m a více BAF faktor: 0.5, 1-9, (m 2 /ha) Přetrvávající celosvětová obliba tohoto praktického pomocníka vyplývá z vysoké užitné hodnoty a komfortu, které svému uživateli poskytuje. V roce 2007 výrobce uvedl na trh už čtvrtou generaci řady: VERTEX IV: Vestavěný ultrazvukový dálkoměr s aktivní odrazkou slouží k velmi přesnému stanovení odstupové vzdálenosti od měřeného objektu. Při použití vytyčovacího adaptéru (TRP360PL) můžeme rychle a efektivně, bez potřeby figurantů, vytyčit kruhové zkusné plochy do poloměru více než 20 m. Díky ultrazvukovému principu měření vzdáleností umožňuje VERTEX i práci v hustém podrostu, kde ostatní metody zjišťování vzdáleností obvykle nepřicházejí v úvahu. Prostřednictvím vestavěného IR nebo Bluetooth zařízení pak mohou být změřené výšky okamžitě přenášeny do všech typů elektronických registračních průměrek nebo dalších datových sběračů, kde se dále využijí například ke kalkulacím zásob, sortimentaci nebo pro další obchodní nebo evidenční účely. Bezdrátový přenos změřených výšek do elektronické průměrky Digitech Professional Objednávkový kód: VERTEXIV60 měření výšek/vzdáleností VERTEXIV360 vč. vytyčovací soupravy

16 VERTEX LASER 5 Novinka r s USB portem a pamětí Elektronický výškoměr s vestavěným laserovým a ultrazvukovým dálkoměrem Oblíbený VERTEX LASER - výškoměr se dvěma dálkoměry, laserovým i ultrazvukovým, prošel výraznou modernizací a přináší řadu praktických novinek a vylepšení: Nová generace označovaná číslem 5 má odolnější konstrukci těla přístroje, robustní ovládací tlačítka pouze v horní části přístroje, Li-Ion akumulátor, interní paměť, kromě BT a Ir portů i USB a závit pro stativ. Zcela nový je pak především laserová část. Měří od vzdálenosti 40cm a dosahuje přitom neuvěřitelné přesnosti 4cm! Přístroj nyní pracuje pouze s jedním přesným záměrným zařízením - nitkovým křížem VERTEX - v monokuláru bez optického zvětšení. Ultrazvukový dálkoměr pro měření vzdáleností a vytyčování zkusných ploch umožňují i práci v hustém podrostu, kde překážky vylučují použití laseru (mlaziny, nárosty, křoví ). Měření vertikálních úhlů pomocí VERTEX LASER splňuje nejvyšší standardy přesnosti. Princip měření stromových výšek spočívá v automatickém přepočtu změřené šikmé vzdálenosti a příslušného vertikálního úhlu na přesnou výšku měřeného objektu. Lze vybírat z jednotlivých matematických metod přepočtu úhlů a vzdáleností, která nejlépe odpovídá aktuální situaci nebo potřebě. Ultrazvukový dálkoměr využívá aktivní odrazku, tzv. transponder, který se umístí na měřený objekt. Principu aktivní odrazky se využívá i při přesném a rychlém vytyčování kruhových zkusných ploch, kdy ultrazvukový signál transponderu rozptyluje do 360 kónická odrazka. Přístroj (nově) disponuje interní pamětí, do které ukládá změřené výšky. Z nich je např. následně schopen spočítat průměrnou výšku pro celý porost. Pro kontrolu a údržbu liniových staveb je určena funkce hazard tree : Na základě interní kalkulace změřených vzdáleností a úhlů přístroj vypočte, zda kmeny v okolí elektrovodů svou výškou ohrožují vedení nebo ne. Další užitečnou funkcí pro kontrolu elektrovodů je kalkulace výpočtu průvěsu vodičů. Po změření úhlů a vzdáleností na oba sloupy a prověšený vodič, přístroj vypočte skutečné prověšení vodičů. Transport dat do průměrky nebo do terénního počítače zajišťuje infraport nebo BT rozhraní. (formát NMEA nebo ASCI). Komunikační USB port slouží i k dobíjení interního akumulátoru. Technické parametry přístroje: Rozměry: 93 x 63 x 72mm Váha: 243 gramů včetně baterie Baterie: vestavěný akumulátor Li- Ion 3.7V (cca 9000 měření) Spotřeba: max 0.9W Dobíjení: cca 3.5 hod. USB mini, Rozsah prac. teplot : -20 až +45 C Rozsah měření výšek: 0-999m Rozlišení : 0.1m<100m; 1.0m>100m Rozsah měření úhlů: Přesnost / rozlišení úhlů: ± 0.1 Parametry ultrazvuk: Vzdálenost při TRP 60 : 30m a více Vzdálenost při TRP 360 : 20m a více Rozlišení/přesnost: 1cm / 1% Parametry LASER: Rozsah měření: m Rozlišení/přesnost : 0,1m/4cm (0,01m v módu DME) Dalekohled: 1x zvětšení Záměrná preference: blízký/vzdálený cíl Displej: grafický LCD 100x60 pixelů Objednávkový kód: VL5 60 (přístroj včetně odrazky T3-60 ) VL5 360 (přístroj včetně odrazky T3-60, monopodu a adaptéru 360 ) TRP360PL(vytyčovací sada včetně odrazky T3-360 )

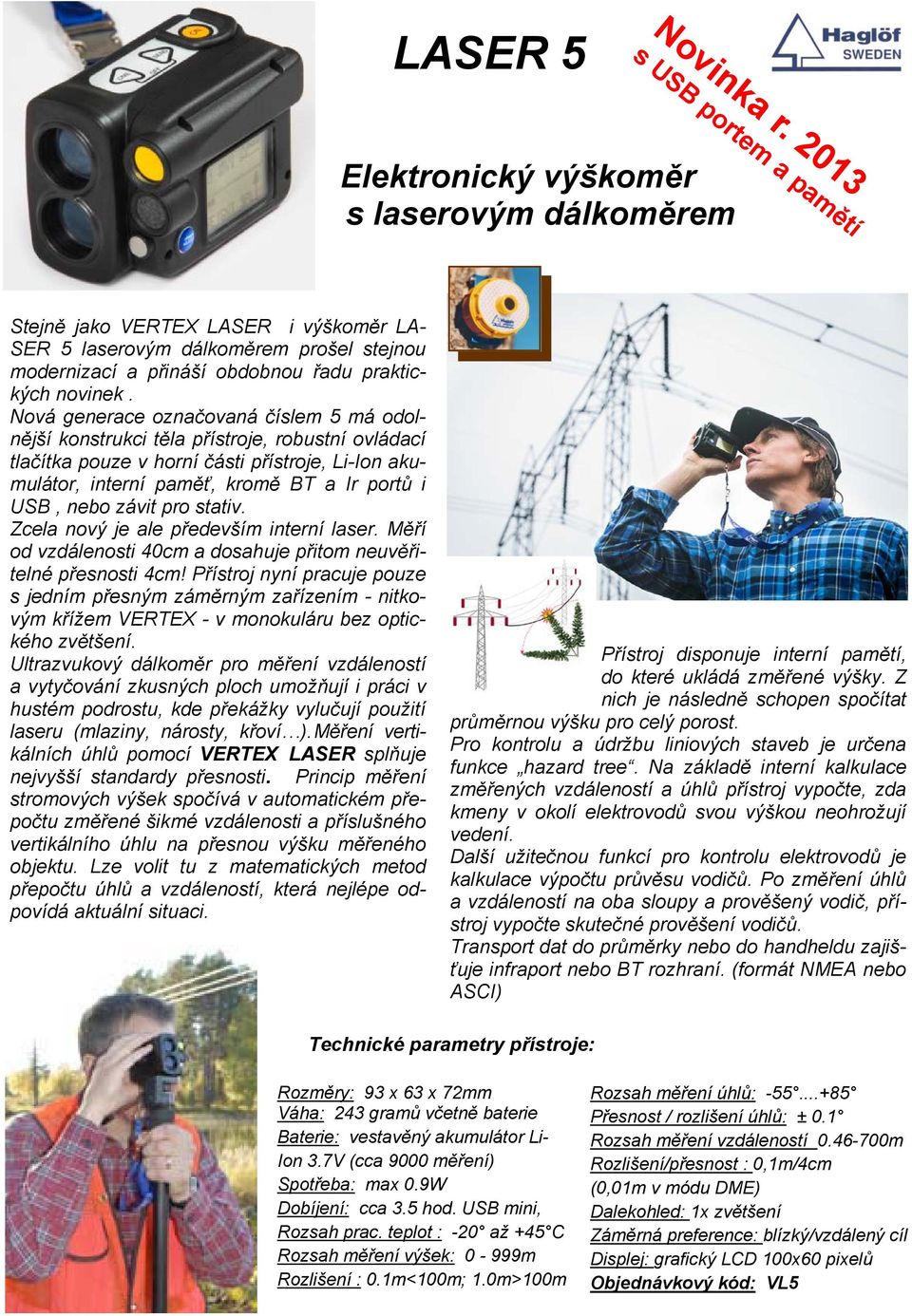

17 LASER 5 Novinka r s USB portem a pamětí Elektronický výškoměr s laserovým dálkoměrem Stejně jako VERTEX LASER i výškoměr LA- SER 5 laserovým dálkoměrem prošel stejnou modernizací a přináší obdobnou řadu praktických novinek. Nová generace označovaná číslem 5 má odolnější konstrukci těla přístroje, robustní ovládací tlačítka pouze v horní části přístroje, Li-Ion akumulátor, interní paměť, kromě BT a Ir portů i USB, nebo závit pro stativ. Zcela nový je ale především interní laser. Měří od vzdálenosti 40cm a dosahuje přitom neuvěřitelné přesnosti 4cm! Přístroj nyní pracuje pouze s jedním přesným záměrným zařízením - nitkovým křížem VERTEX - v monokuláru bez optického zvětšení. Ultrazvukový dálkoměr pro měření vzdáleností a vytyčování zkusných ploch umožňují i práci v hustém podrostu, kde překážky vylučují použití laseru (mlaziny, nárosty, křoví ). Měření vertikálních úhlů pomocí VERTEX LASER splňuje nejvyšší standardy přesnosti. Princip měření stromových výšek spočívá v automatickém přepočtu změřené šikmé vzdálenosti a příslušného vertikálního úhlu na přesnou výšku měřeného objektu. Lze volit tu z matematických metod přepočtu úhlů a vzdáleností, která nejlépe odpovídá aktuální situaci. Přístroj disponuje interní pamětí, do které ukládá změřené výšky. Z nich je následně schopen spočítat průměrnou výšku pro celý porost. Pro kontrolu a údržbu liniových staveb je určena funkce hazard tree. Na základě interní kalkulace změřených vzdáleností a úhlů přístroj vypočte, zda kmeny v okolí elektrovodů svou výškou neohrožují vedení. Další užitečnou funkcí pro kontrolu elektrovodů je kalkulace výpočtu průvěsu vodičů. Po změření úhlů a vzdáleností na oba sloupy a prověšený vodič, přístroj vypočte skutečné prověšení vodičů. Transport dat do průměrky nebo do handheldu zajišťuje infraport nebo BT rozhraní. (formát NMEA nebo ASCI) Technické parametry přístroje: Rozměry: 93 x 63 x 72mm Váha: 243 gramů včetně baterie Baterie: vestavěný akumulátor Li- Ion 3.7V (cca 9000 měření) Spotřeba: max 0.9W Dobíjení: cca 3.5 hod. USB mini, Rozsah prac. teplot : -20 až +45 C Rozsah měření výšek: 0-999m Rozlišení : 0.1m<100m; 1.0m>100m Rozsah měření úhlů: Přesnost / rozlišení úhlů: ± 0.1 Rozsah měření vzdáleností m Rozlišení/přesnost : 0,1m/4cm (0,01m v módu DME) Dalekohled: 1x zvětšení Záměrná preference: blízký/vzdálený cíl Displej: grafický LCD 100x60 pixelů Objednávkový kód: VL5

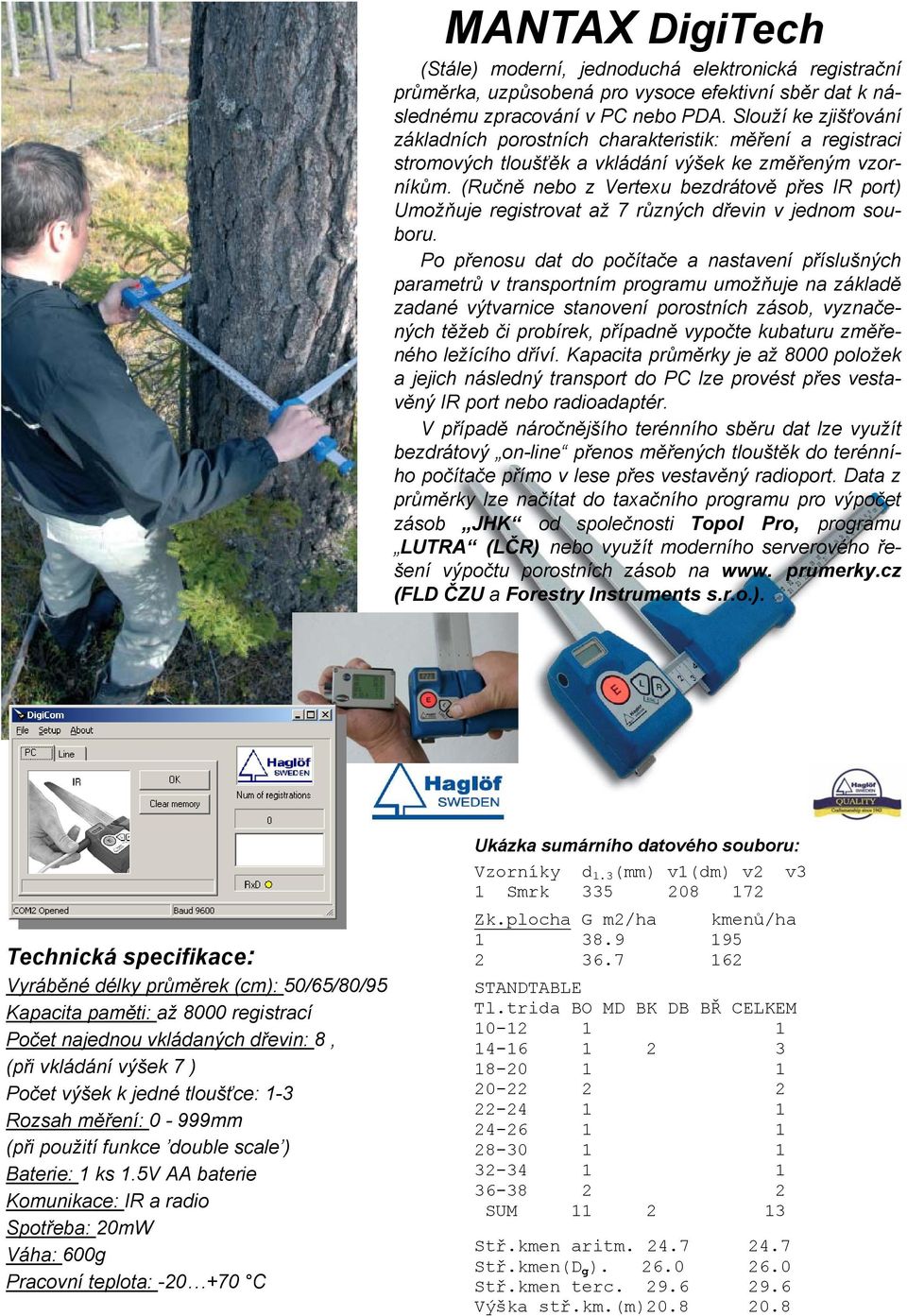

18 MANTAX DigiTech (Stále) moderní, jednoduchá elektronická registrační průměrka, uzpůsobená pro vysoce efektivní sběr dat k následnému zpracování v PC nebo PDA. Slouží ke zjišťování základních porostních charakteristik: měření a registraci stromových tloušťěk a vkládání výšek ke změřeným vzorníkům. (Ručně nebo z Vertexu bezdrátově přes IR port) Umožňuje registrovat až 7 různých dřevin v jednom souboru. Po přenosu dat do počítače a nastavení příslušných parametrů v transportním programu umožňuje na základě zadané výtvarnice stanovení porostních zásob, vyznačených těžeb či probírek, případně vypočte kubaturu změřeného ležícího dříví. Kapacita průměrky je až 8000 položek a jejich následný transport do PC lze provést přes vestavěný IR port nebo radioadaptér. V případě náročnějšího terénního sběru dat lze využít bezdrátový on-line přenos měřených tlouštěk do terénního počítače přímo v lese přes vestavěný radioport. Data z průměrky lze načítat do taxačního programu pro výpočet zásob JHK od společnosti Topol Pro, programu LUTRA (LČR) nebo využít moderního serverového řešení výpočtu porostních zásob na www. prumerky.cz (FLD ČZU a Forestry Instruments s.r.o.). Technická specifikace: Vyráběné délky průměrek (cm): 50/65/80/95 Kapacita paměti: až 8000 registrací Počet najednou vkládaných dřevin: 8, (při vkládání výšek 7 ) Počet výšek k jedné tloušťce: 1-3 Rozsah měření: 0-999mm (při použití funkce double scale ) Baterie: 1 ks 1.5V AA baterie Komunikace: IR a radio Spotřeba: 20mW Váha: 600g Pracovní teplota: C Ukázka sumárního datového souboru: Vzorníky d 1.3 (mm) v1(dm) v2 v3 1 Smrk Zk.plocha G m2/ha kmenů/ha STANDTABLE Tl.trida BO MD BK DB BŘ CELKEM SUM Stř.kmen aritm Stř.kmen(D g ) Stř.kmen terc Výška stř.km.(m)

19 DigiTech Professional...má řešení pro každého Elektronická průměrka Digitech Professional je vlajkovou lodí mezi sběrači dat vyráběných společnosti Haglöf Sweden. Poprvé byla veřejnosti představena už na lesnickém veletrhu ELMIA 2005 a od této své světové premiéry už v nabídce programových aplikací a volitelného příslušenství hodně pokročila. Řada originálních technických detailů z ní udělala mezi elektronickými průměrkami světovou jedničku. Moderní, odolný, univerzální a programovatelný terénní počítač - terminál - k němuž se jako základní periferie připojuje přesná hliníková průměrka s bezdotykovým elektronickým snímačem měřených hodnot. Sklopná ramena usnadňují transport a skladování, variabilita velikosti ramen umožňuje volbu optimální délky ramen pro různé podmínky a porosty. Digitech Professional (ve verzi BT) umí přes zařízení Bluetooth (také IR nebo USB kabelem) komunikovat s dalšími zařízeními: např. s přenosnou terénní tiskárnou, GPS jednotkou, čtečkou čárových kódů, elektronickým výškoměrem, PC nebo kapesními počítači, mobilním telefonem apod. Tradičně lze připojit i vyznačovací adaptér s barvící patronou nebo dřevorubecké pásmo. Originální SW vybavení dodávané k průměrce je široké a variabilní. Některé programy umožňují definovat si vlastní parametry souborů a upravovat jejich datové struktury podle aktuální potřeby. Lze tedy využít široké nabídky standardních programů, možnosti úprav programů přímo výrobcem nebo si vytvářet a používat své vlastní jednoduché aplikace podle aktuální potřeby. Co průměrka ještě neumí, to jí sami můžete naučit!...versio Builder & Versio DP VERSIO Builder umožňuje tvorbu vlastních programů v prostředí PC, VERSIO DP instalovaný v průměrce umožňuje, že v ní tyto vlastnoručně napsané programy fungují.

20 Jeden terminál - mnoho možností... Digitech Professional není jen elektronická průměrka, ale promyšlený koncept sběru terénních dat, zahrnující řadu originálních adaptérů. Jejich připojením k terminálu získáme dalších pomocníky... Připojením GPS přes BT zařízení, s terminálem přeneseme průměrkovaný porost do mapy a zároveň, hned v lese, zjistíme jeho plochu. DIGITECH TAPE Relaskopický adaptér Digitální pásmo přenáší hodnotu změřené vzdálenosti přímo do terminálu průměrky. Potvrzením údaje zobrazeného na displeji se odnota uloží do paměti přístroje. Pásmo lze využít jak pro efektivní měření ležícího dříví po sekcích pro kalibraci harvesterových počítačů, tak pro přesné zjišťování tlouštěk silných stromů přepočtem obvodu. Externí (alfa)numerická klávesnice Potřebujete k měřeným hodnotám vkládat ve větším rozsahu numerická data? Můžeme k průměrce připojit praktickou a odolnou externí klávesnici. Potřebujete relaskopicky zjistit taxační parametry lesního porostu? Využijte adaptér pro zjišťování kruhové výčetní základny. (viz HEC-R <<). Terminál s příslušným programem umožňuje ukládání a přepočet zaujatých stromů do interní paměti terminálu. Násobné faktory 0.5; 1; 2 a 4 adaptéru umožňují i měření v porostech s nízkým nebo naopak vysokým počtem kmenů/ ha.

21 XScape AREA MEASURER Systém efektivního sběru porostních dat včetně pozic jednotlivých stromů PosTex Moderní systém pro zjišťování polohy (lokálních souřadnic) jednotlivých stromů na zkusné ploše. Metoda je založená na léty ověřené ultrazvukové technologii měření vzdáleností. Používá tři elektronické transpondery, známé z výškoměrů VERTEX. Lokalizace jednotlivých stromů se provádí na principu přepočtu vzdáleností daného stromu od tří odrazek, umístěných na stativu ve středu zkusné plochy. Z nich se následně vypočítají lokální souřadnice. Data se ukládají, spolu s dendrometrickými parametry jednotlivých stromů do průměrky Digitech Professional přes BT nebo IR porty. Forestry Instruments s.r.o. Kubíkova 1178/ Praha forestryinstruments@gmail.com tel: mob IČ: DIČ: CZ

22 AKCE, KTERÁ SE UŽ OPRAVDU NEBUDE NIKDY OPAKOVAT!!! NIKON 800S ZA 8.000,- (VČETNĚ DPH)!!! Bez nadsázky lze konstatovat, že když firma Nikon před lety uvedla v na trh tento model, zahájila tím éru laserových dálkoměrů nové generace. Nikon Laser 800S nastavil laťku standardu v tomto segmentu tak vysoko, že řada běžných dálkoměrů ji dodnes nedokáže dosáhnout. Vývoj se ale nezastavuje, technologie i výroba jde dál. Novější a novější modely hledají své místo na slunci, sortiment se inovuje. NIKON v současné době ukončuje výrobu modelu 800S, soustřeďuje se na několik novějších typů a dál vyvíjí dálkoměry nové... Společnost Silvi Nova CS, a.s. využila svých kontaktů a podařilo se jí získat několik posledních kusů tohoto oblíbeného dálkoměru v centrálním skladu. Dokonce za velmi výhodných cenových podmínek. Model 800S lze tedy pořídit za cenu, která odpovídá ceně sice novějších, ale co do výkonu i funkcí mnohem jednodušších modelů. Takže, vážení zákazníci, pokud jste si oblíbili Nikon 800S jako já, potřebujete si, tak jako tak, koupit nějaký nový dálkoměr a nebo třeba jeho případný nákup zvažujete, rozhodujte se rychle! Jakkoliv se nabídka dálkoměrů rozhodně bude i nadále rozšiřovat, novější a novější modely nás budou stále překvapovat svými vylepšenými parametry i provedením, NIKON 800S už na trhu končí. Stále je v různých obchodech nabízen (a hlavně nakupován) za ceny minimálně o 3 tisíce vyšší. A ještě tomu tak nejspíš nějakou dobu bude. Ale šance pořídit si ho za tuto akční cenu se už nejspíš nenaskytne. Takže, jestli patříte k těm, kteří si tento dálkoměr například pro jeho nadstandardní výkon, obdivuhodnou přesnost, propracovaný tvar a minimální rozměry, možnost přepínání záměrných priorit i podsvícení displeje za šera oblíbili natolik, že za něj alternativu nehledají, neváhejte a objednejte si ho co nejdříve. Dlouho už nám asi ve skladu nevydrží Několik dobrých důvodů, proč si koupit zrovna NIKON 800S Volitelná preference priority: Podle aktuální potřeby umožňuje dálkoměr nastavit režim zaměřování na bližší nebo na vzdálenější cíl. V praxi to znamená, že dálkoměr při nastavené prioritě bližšího cíle zaměří při smíšeném signálu vzdálenost k nejbližšímu objektu. Naopak, při zvolené prioritě vzdáleného cíle dálkoměr ignoruje překážky, např. křoviny, větve nebo vysokou trávu a měří dálku ke vzdálenějšímu cíli (např. k lovené zvěři) Rozsah a přesnost měření: m, rozlišení 0,5m v celém rozsahu měření Dalekohled: monokulár 6 x 21, 6 a jasným obrazem Dioptrická korekce na okuláru dalekohledu Očnice upravená i pro uživatele v brýlích Osvětlení LCD displeje Snadné měření jedním stisknutím tlačítka i možnost postupného měření různých vzdáleností přidržením tlačítka (SCAN), závit pro stativ, voděodolné provedení
