1 Silvi Nova CS, a.s. NÁSTROJE PRO HOSPODÁŘSKOU ÚPRAVU LESŮ A PROVOZNÍ DENDROMETRII: DODÁVKY VYBAVENÍ PORADENSTVÍ PILOTNÍ PROJEKTY Jaro 2011 Svým zákazníkŧm pomáháme hledat řešení uţ 20. rokem!

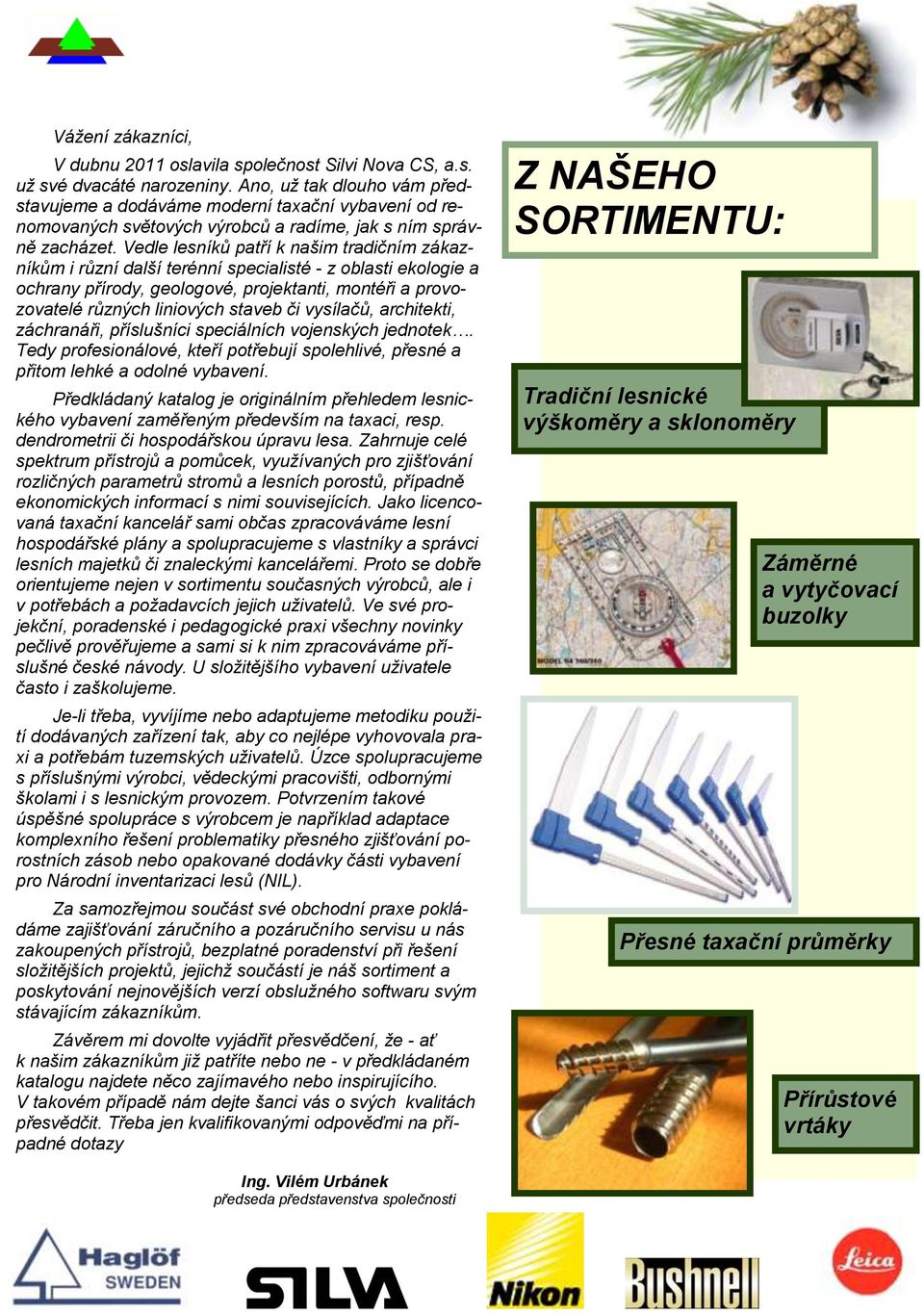

2 Váţení zákazníci, V dubnu 2011 oslavila společnost Silvi Nova CS, a.s. uţ své dvacáté narozeniny. Ano, uţ tak dlouho vám představujeme a dodáváme moderní taxační vybavení od renomovaných světových výrobců a radíme, jak s ním správně zacházet. Vedle lesníků patří k našim tradičním zákazníkům i různí další terénní specialisté - z oblasti ekologie a ochrany přírody, geologové, projektanti, montéři a provozovatelé různých liniových staveb či vysílačů, architekti, záchranáři, příslušníci speciálních vojenských jednotek. Tedy profesionálové, kteří potřebují spolehlivé, přesné a přitom lehké a odolné vybavení. Předkládaný katalog je originálním přehledem lesnického vybavení zaměřeným především na taxaci, resp. dendrometrii či hospodářskou úpravu lesa. Zahrnuje celé spektrum přístrojů a pomůcek, vyuţívaných pro zjišťování rozličných parametrů stromů a lesních porostů, případně ekonomických informací s nimi souvisejících. Jako licencovaná taxační kancelář sami občas zpracováváme lesní hospodářské plány a spolupracujeme s vlastníky a správci lesních majetků či znaleckými kancelářemi. Proto se dobře orientujeme nejen v sortimentu současných výrobců, ale i v potřebách a poţadavcích jejich uţivatelů. Ve své projekční, poradenské i pedagogické praxi všechny novinky pečlivě prověřujeme a sami si k nim zpracováváme příslušné české návody. U sloţitějšího vybavení uţivatele často i zaškolujeme. Je-li třeba, vyvíjíme nebo adaptujeme metodiku pouţití dodávaných zařízení tak, aby co nejlépe vyhovovala praxi a potřebám tuzemských uţivatelů. Úzce spolupracujeme s příslušnými výrobci, vědeckými pracovišti, odbornými školami i s lesnickým provozem. Potvrzením takové úspěšné spolupráce s výrobcem je například adaptace komplexního řešení problematiky přesného zjišťování porostních zásob nebo opakované dodávky části vybavení pro Národní inventarizaci lesů (NIL). Za samozřejmou součást své obchodní praxe pokládáme zajišťování záručního a pozáručního servisu u nás zakoupených přístrojů, bezplatné poradenství při řešení sloţitějších projektů, jejichţ součástí je náš sortiment a poskytování nejnovějších verzí obsluţného softwaru svým stávajícím zákazníkům. Závěrem mi dovolte vyjádřit přesvědčení, ţe - ať k našim zákazníkům jiţ patříte nebo ne - v předkládaném katalogu najdete něco zajímavého nebo inspirujícího. V takovém případě nám dejte šanci vás o svých kvalitách přesvědčit. Třeba jen kvalifikovanými odpověďmi na případné dotazy Z NAŠEHO SORTIMENTU: Tradiční lesnické výškoměry a sklonoměry Záměrné a vytyčovací buzolky Přesné taxační prŧměrky Přírŧstové vrtáky Ing. Vilém Urbánek předseda představenstva společnosti

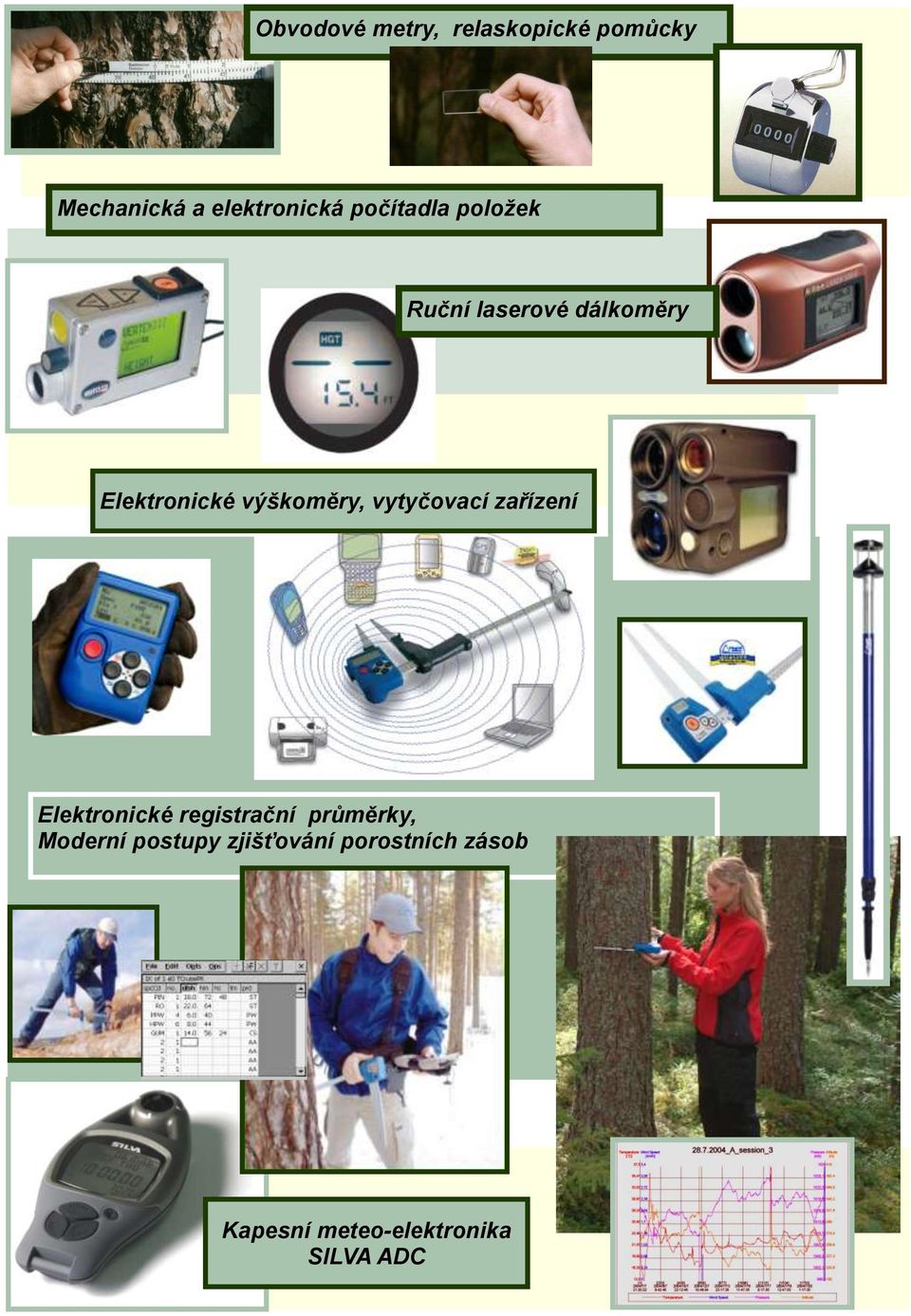

3 Obvodové metry, relaskopické pomŧcky Mechanická a elektronická počítadla poloţek Ruční laserové dálkoměry Elektronické výškoměry, vytyčovací zařízení Elektronické registrační prŧměrky, Moderní postupy zjišťování porostních zásob Kapesní meteo-elektronika SILVA ADC

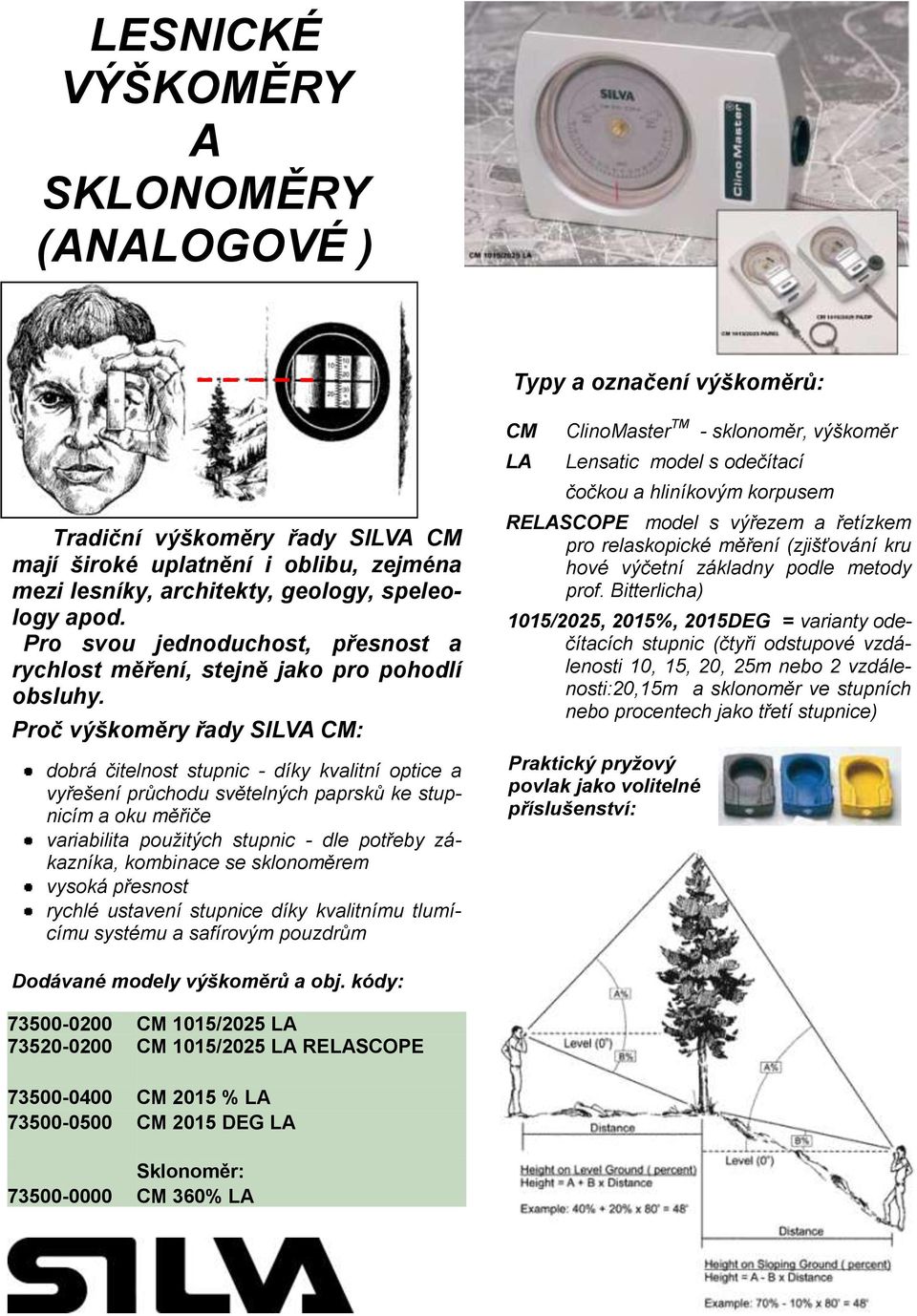

4 LESNICKÉ VÝŠKOMĚRY A SKLONOMĚRY (ANALOGOVÉ ) Typy a označení výškoměrŧ: Tradiční výškoměry řady SILVA CM mají široké uplatnění i oblibu, zejména mezi lesníky, architekty, geology, speleology apod. Pro svou jednoduchost, přesnost a rychlost měření, stejně jako pro pohodlí obsluhy. Proč výškoměry řady SILVA CM: dobrá čitelnost stupnic - díky kvalitní optice a vyřešení průchodu světelných paprsků ke stupnicím a oku měřiče variabilita pouţitých stupnic - dle potřeby zákazníka, kombinace se sklonoměrem vysoká přesnost rychlé ustavení stupnice díky kvalitnímu tlumícímu systému a safírovým pouzdrům CM ClinoMaster TM - sklonoměr, výškoměr LA Lensatic model s odečítací čočkou a hliníkovým korpusem RELASCOPE model s výřezem a řetízkem pro relaskopické měření (zjišťování kru hové výčetní základny podle metody prof. Bitterlicha) 1015/2025, 2015%, 2015DEG = varianty odečítacích stupnic (čtyři odstupové vzdálenosti 10, 15, 20, 25m nebo 2 vzdálenosti:20,15m a sklonoměr ve stupních nebo procentech jako třetí stupnice) Praktický pryţový povlak jako volitelné příslušenství: Dodávané modely výškoměrŧ a obj. kódy: CM 1015/2025 LA CM 1015/2025 LA RELASCOPE CM 2015 % LA CM 2015 DEG LA Sklonoměr: CM 360% LA

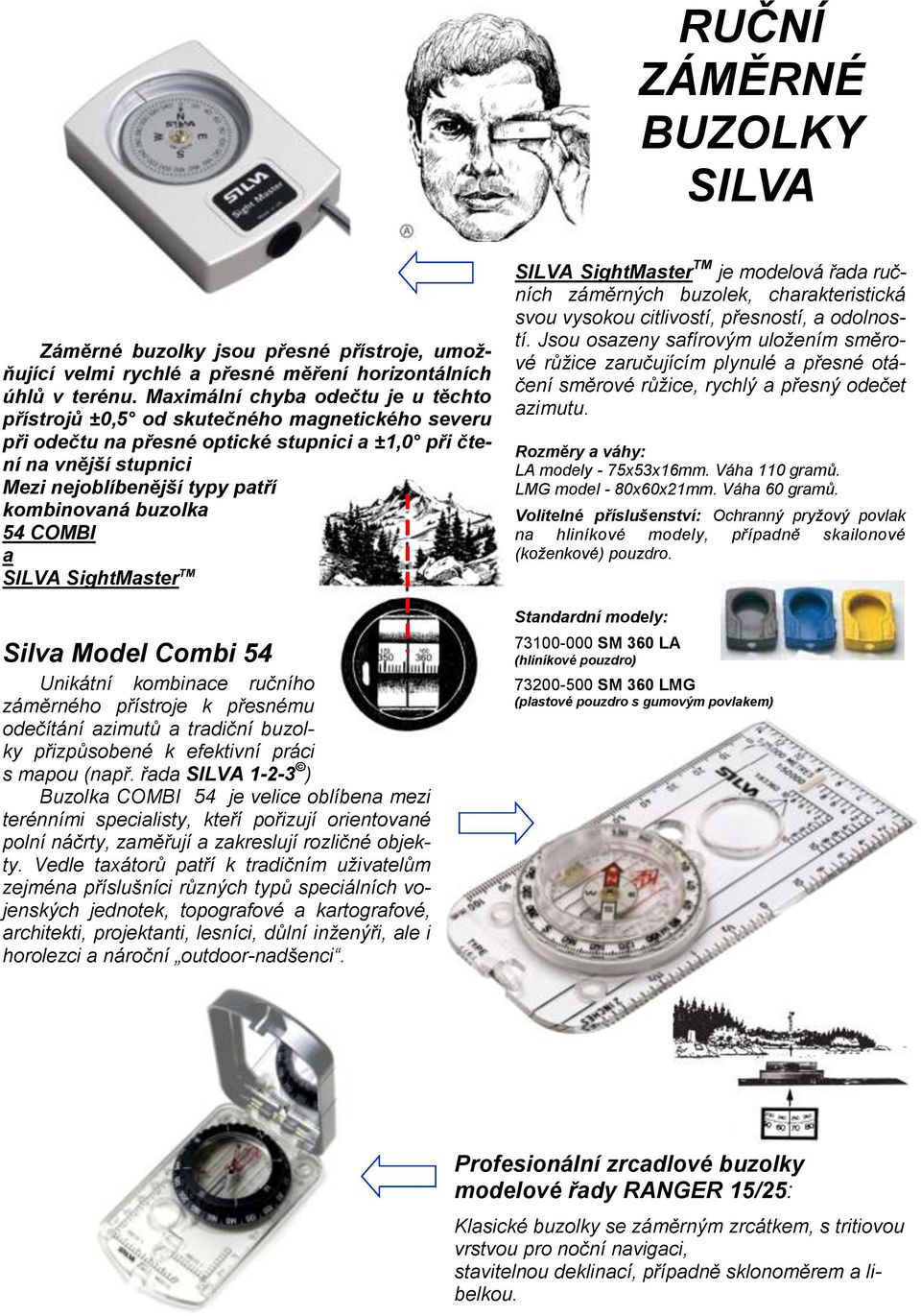

5 RUČNÍ ZÁMĚRNÉ BUZOLKY SILVA Záměrné buzolky jsou přesné přístroje, umoţňující velmi rychlé a přesné měření horizontálních úhlŧ v terénu. Maximální chyba odečtu je u těchto přístrojŧ ±0,5 od skutečného magnetického severu při odečtu na přesné optické stupnici a ±1,0 při čtení na vnější stupnici Mezi nejoblíbenější typy patří kombinovaná buzolka 54 COMBI a SILVA SightMaster TM Silva Model Combi 54 Unikátní kombinace ručního záměrného přístroje k přesnému odečítání azimutů a tradiční buzolky přizpůsobené k efektivní práci s mapou (např. řada SILVA ) Buzolka COMBI 54 je velice oblíbena mezi terénními specialisty, kteří pořizují orientované polní náčrty, zaměřují a zakreslují rozličné objekty. Vedle taxátorů patří k tradičním uţivatelům zejména příslušníci různých typů speciálních vojenských jednotek, topografové a kartografové, architekti, projektanti, lesníci, důlní inţenýři, ale i horolezci a nároční outdoor-nadšenci. SILVA SightMaster TM je modelová řada ručních záměrných buzolek, charakteristická svou vysokou citlivostí, přesností, a odolností. Jsou osazeny safírovým uloţením směrové růţice zaručujícím plynulé a přesné otáčení směrové růţice, rychlý a přesný odečet azimutu. Rozměry a váhy: LA modely - 75x53x16mm. Váha 110 gramů. LMG model - 80x60x21mm. Váha 60 gramů. Volitelné příslušenství: Ochranný pryţový povlak na hliníkové modely, případně skailonové (koţenkové) pouzdro. Standardní modely: SM 360 LA (hliníkové pouzdro) SM 360 LMG (plastové pouzdro s gumovým povlakem) Profesionální zrcadlové buzolky modelové řady RANGER 15/25: Klasické buzolky se záměrným zrcátkem, s tritiovou vrstvou pro noční navigaci, stavitelnou deklinací, případně sklonoměrem a libelkou.

6 OBVODOVÁ MĚŘIDLA Jednoduché a praktické pomŧcky pro ty, kteří potřebují přesně měřit stromové tloušťky a nechtějí nebo nemohou s sebou nosit prŧměrku. U stromŧ větších tlouštěk je to často jediná moţnost, jak strom správně změřit. Principem je tzv. obvodová stupnice, tedy takové dělení, na kterém lze přímo odečítat tloušťku kmene při změření jeho obvodu. Velmi oblíbena je tato pomůcka zejména u taxátorů, soudních znalců nebo pracovníků ochrany přírody, ţivotního prostředí apod. Obvodové měřidlo RICHTER Diameter Tape Ruční navíjení, pásmo buď z tvrzené textilie nebo z potaţené oceli. Země původu: EU / SRN Pásma Richter: Objednávkový kód: 349 D5 (ocel 5m) Objednávkový kód: 283 D (textilie 5m) Objednávkový kód: 283 D/8 (textilie 8m ) Objednávkový kód: 283 D/10 (textilie 10m ) Samonavíjecí pásmo 2m 2m obvod / 63cm max. tloušťka Pouzdro z odolného plastu. Samonavíjecí pás je z bíle potaţené oceli. Země původu: EU/SRN Objednávkový kód: M19 RELASKOPICKÉ POMŦCKY Relaskopické sklíčko (Země původu ČR) Tradiční optická pomůcka pro zjišťování výčetní kruhové základny a zásoby lesních porostů pomocí statistických metod. Dodává se s ochranným koţeným pouzdérkem, šňůrkou a uvedením tzv. násobného faktoru. Obvykle v rozpětí 0,99-1,01. Objednávkový kód: RELASKLO FACTOR GAUGE (výrobce Haglöf Sweden) V zahraničí velmi populární pomůcka pro zjišťování výčetní kruhové základny a zásoby lesních porostů pomocí metody prof. Bitterlicha. Díky 4 různým násobným faktorům ( ) umoţňuje pouţití i v řídkých nebo přehoustlých porostech. Objednávkový kód: HFG

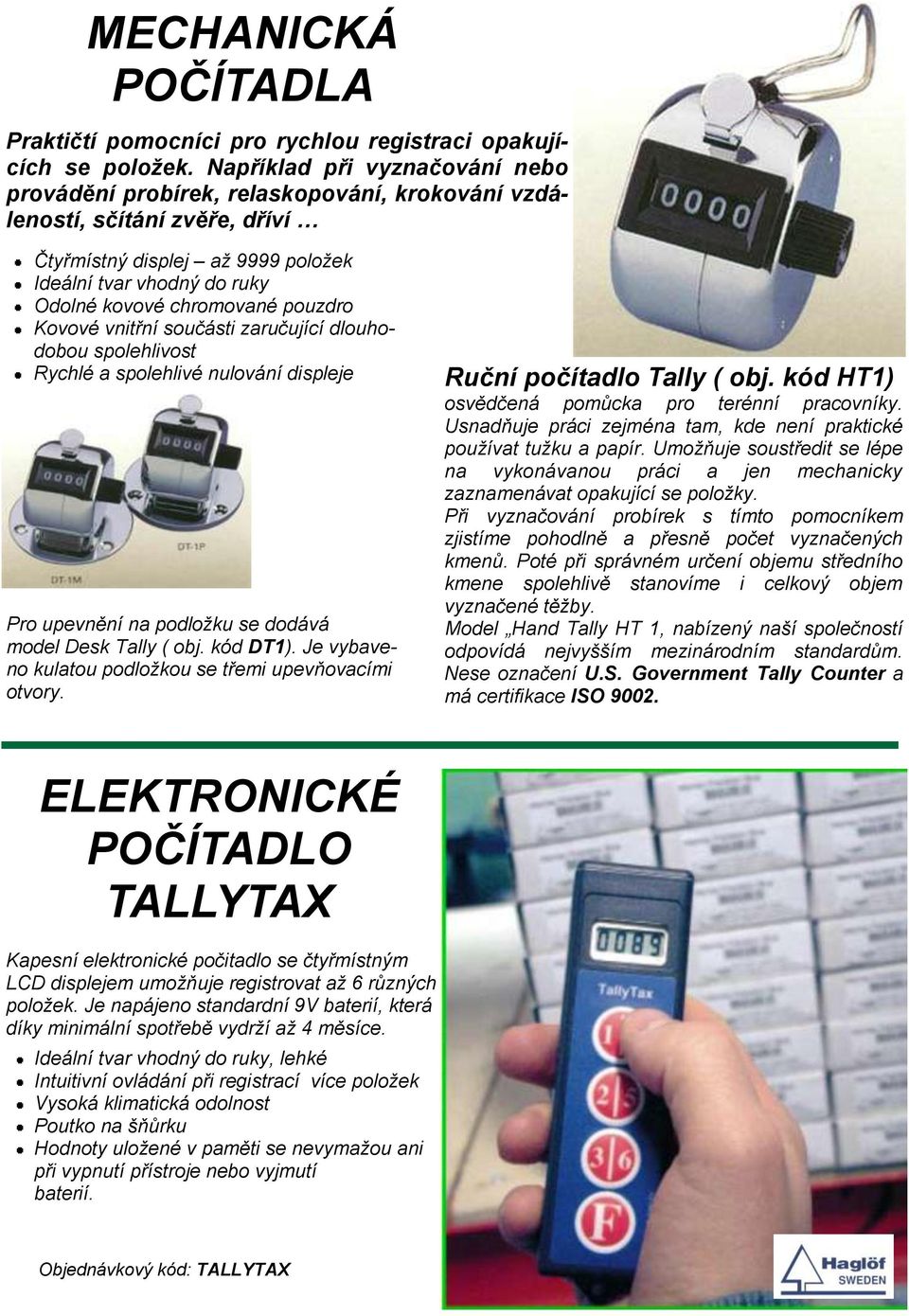

7 MECHANICKÁ POČÍTADLA Praktičtí pomocníci pro rychlou registraci opakujících se poloţek. Například při vyznačování nebo provádění probírek, relaskopování, krokování vzdáleností, sčítání zvěře, dříví Čtyřmístný displej aţ 9999 poloţek Ideální tvar vhodný do ruky Odolné kovové chromované pouzdro Kovové vnitřní součásti zaručující dlouhodobou spolehlivost Rychlé a spolehlivé nulování displeje Pro upevnění na podloţku se dodává model Desk Tally ( obj. kód DT1). Je vybaveno kulatou podloţkou se třemi upevňovacími otvory. Ruční počítadlo Tally ( obj. kód HT1) osvědčená pomůcka pro terénní pracovníky. Usnadňuje práci zejména tam, kde není praktické pouţívat tuţku a papír. Umoţňuje soustředit se lépe na vykonávanou práci a jen mechanicky zaznamenávat opakující se poloţky. Při vyznačování probírek s tímto pomocníkem zjistíme pohodlně a přesně počet vyznačených kmenů. Poté při správném určení objemu středního kmene spolehlivě stanovíme i celkový objem vyznačené těţby. Model Hand Tally HT 1, nabízený naší společností odpovídá nejvyšším mezinárodním standardům. Nese označení U.S. Government Tally Counter a má certifikace ISO ELEKTRONICKÉ POČÍTADLO TALLYTAX Kapesní elektronické počitadlo se čtyřmístným LCD displejem umoţňuje registrovat aţ 6 různých poloţek. Je napájeno standardní 9V baterií, která díky minimální spotřebě vydrţí aţ 4 měsíce. Ideální tvar vhodný do ruky, lehké Intuitivní ovládání při registrací více poloţek Vysoká klimatická odolnost Poutko na šňůrku Hodnoty uloţené v paměti se nevymaţou ani při vypnutí přístroje nebo vyjmutí baterií. Objednávkový kód: TALLYTAX

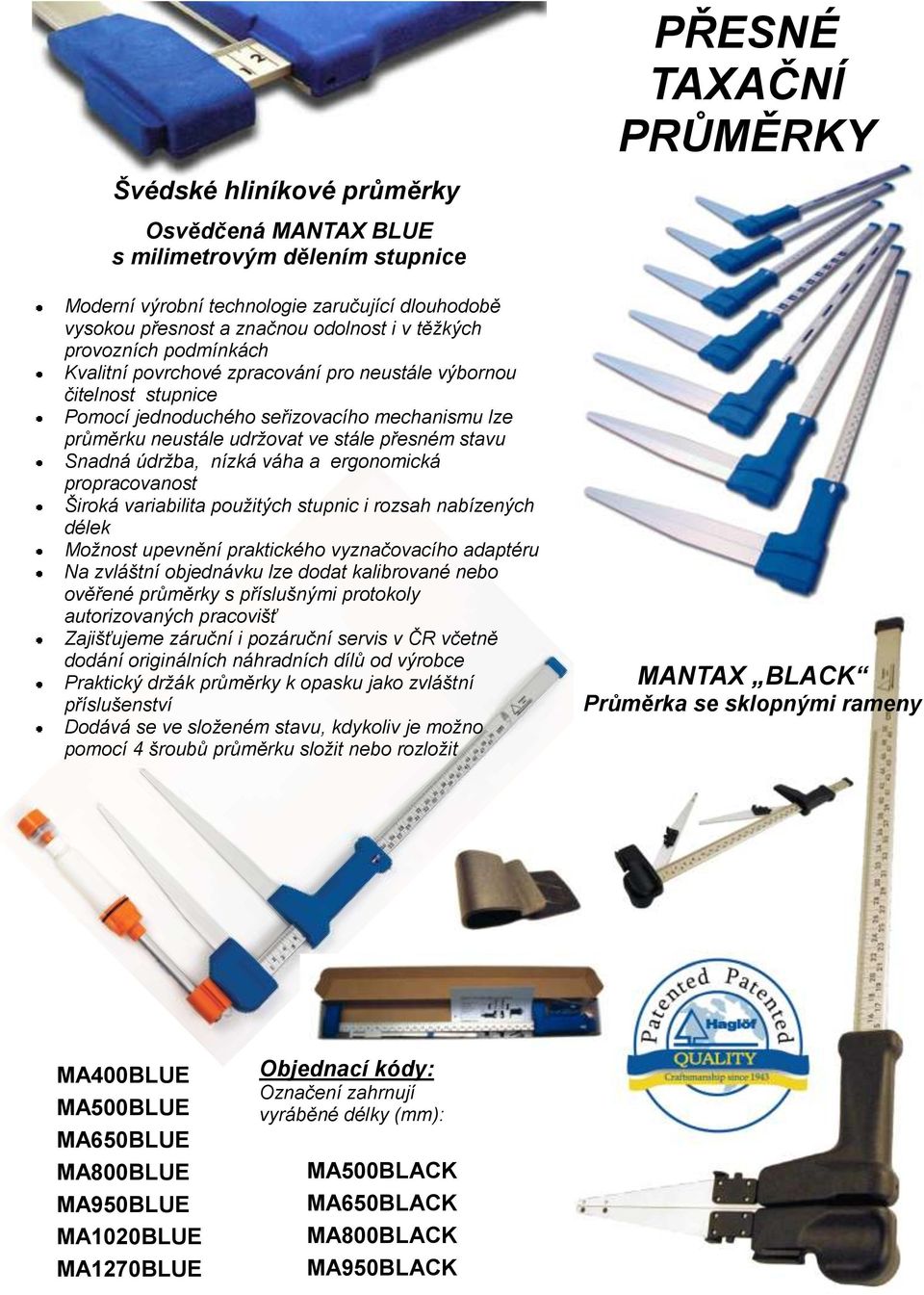

8 PŘESNÉ TAXAČNÍ PRŦMĚRKY Švédské hliníkové prŧměrky Osvědčená MANTAX BLUE s milimetrovým dělením stupnice Moderní výrobní technologie zaručující dlouhodobě vysokou přesnost a značnou odolnost i v těţkých provozních podmínkách Kvalitní povrchové zpracování pro neustále výbornou čitelnost stupnice Pomocí jednoduchého seřizovacího mechanismu lze průměrku neustále udrţovat ve stále přesném stavu Snadná údrţba, nízká váha a ergonomická propracovanost Široká variabilita pouţitých stupnic i rozsah nabízených délek Moţnost upevnění praktického vyznačovacího adaptéru Na zvláštní objednávku lze dodat kalibrované nebo ověřené průměrky s příslušnými protokoly autorizovaných pracovišť Zajišťujeme záruční i pozáruční servis v ČR včetně dodání originálních náhradních dílů od výrobce Praktický drţák průměrky k opasku jako zvláštní příslušenství Dodává se ve sloţeném stavu, kdykoliv je moţno pomocí 4 šroubů průměrku sloţit nebo rozloţit MANTAX BLACK Prŧměrka se sklopnými rameny MA400BLUE MA500BLUE MA650BLUE MA800BLUE MA950BLUE MA1020BLUE MA1270BLUE Objednací kódy: Označení zahrnují vyráběné délky (mm): MA500BLACK MA650BLACK MA800BLACK MA950BLACK

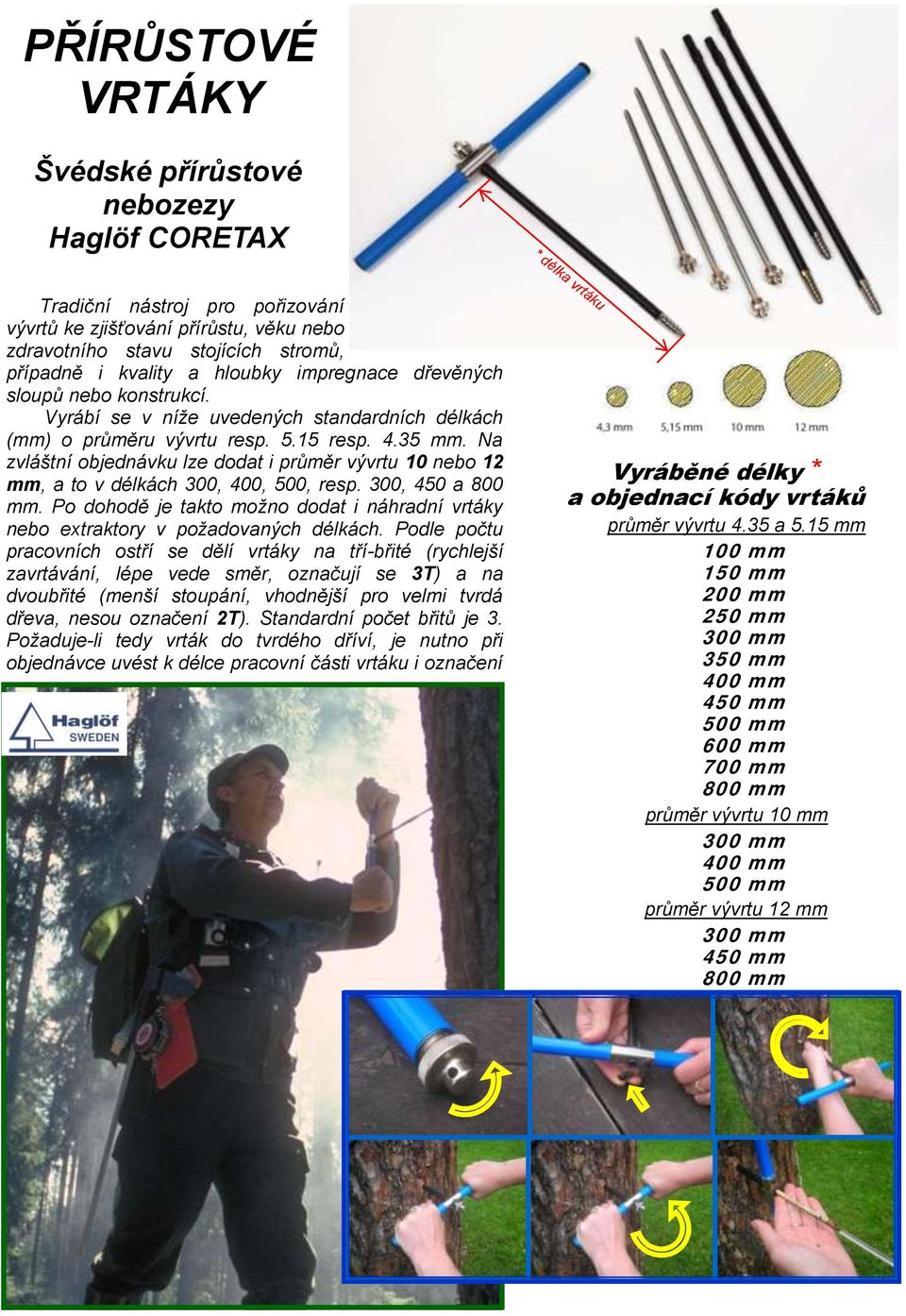

9 PŘÍRŦSTOVÉ VRTÁKY Švédské přírŧstové nebozezy Haglöf CORETAX * délka vrtáku Tradiční nástroj pro pořizování vývrtů ke zjišťování přírůstu, věku nebo zdravotního stavu stojících stromů, případně i kvality a hloubky impregnace dřevěných sloupů nebo konstrukcí. Vyrábí se v níţe uvedených standardních délkách (mm) o průměru vývrtu resp resp mm. Na zvláštní objednávku lze dodat i průměr vývrtu 10 nebo 12 mm, a to v délkách 300, 400, 500, resp. 300, 450 a 800 mm. Po dohodě je takto moţno dodat i náhradní vrtáky nebo extraktory v poţadovaných délkách. Podle počtu pracovních ostří se dělí vrtáky na tří-břité (rychlejší zavrtávání, lépe vede směr, označují se 3T) a na dvoubřité (menší stoupání, vhodnější pro velmi tvrdá dřeva, nesou označení 2T). Standardní počet břitů je 3. Poţaduje-li tedy vrták do tvrdého dříví, je nutno při objednávce uvést k délce pracovní části vrtáku i označení Vyráběné délky * a objednací kódy vrtáků průměr vývrtu 4.35 a 5.15 mm 100 mm 150 mm 200 mm 250 mm 300 mm 350 mm 400 mm 450 mm 500 mm 600 mm 700 mm 800 mm průměr vývrtu 10 mm 300 mm 400 mm 500 mm průměr vývrtu 12 mm 300 mm 450 mm 800 mm

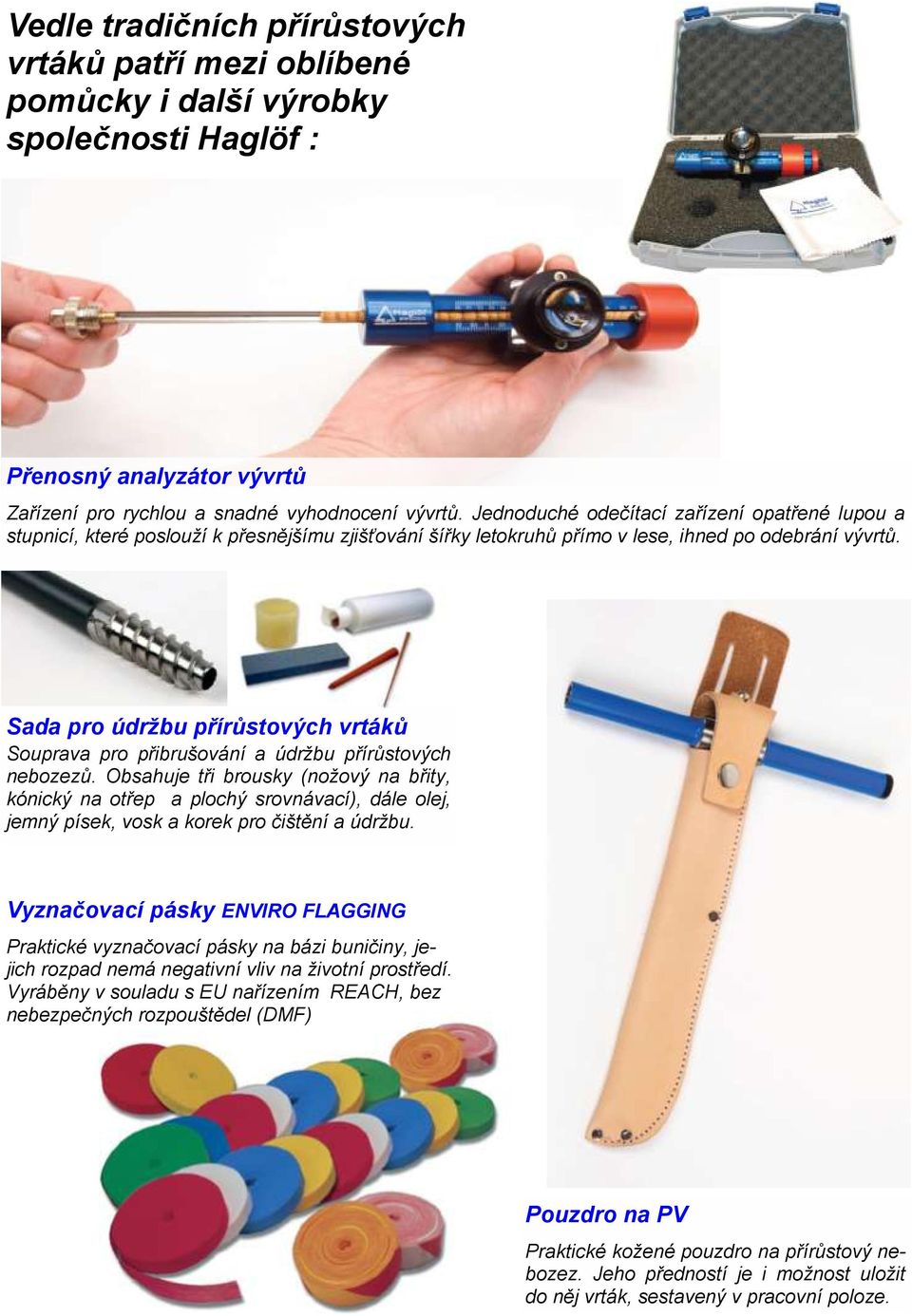

10 Vedle tradičních přírŧstových vrtákŧ patří mezi oblíbené pomŧcky i další výrobky společnosti Haglöf : Přenosný analyzátor vývrtŧ Zařízení pro rychlou a snadné vyhodnocení vývrtů. Jednoduché odečítací zařízení opatřené lupou a stupnicí, které poslouţí k přesnějšímu zjišťování šířky letokruhů přímo v lese, ihned po odebrání vývrtů. Sada pro údrţbu přírŧstových vrtákŧ Souprava pro přibrušování a údrţbu přírůstových nebozezů. Obsahuje tři brousky (noţový na břity, kónický na otřep a plochý srovnávací), dále olej, jemný písek, vosk a korek pro čištění a údrţbu. Vyznačovací pásky ENVIRO FLAGGING Praktické vyznačovací pásky na bázi buničiny, jejich rozpad nemá negativní vliv na ţivotní prostředí. Vyráběny v souladu s EU nařízením REACH, bez nebezpečných rozpouštědel (DMF) Pouzdro na PV Praktické koţené pouzdro na přírůstový nebozez. Jeho předností je i moţnost uloţit do něj vrták, sestavený v pracovní poloze.

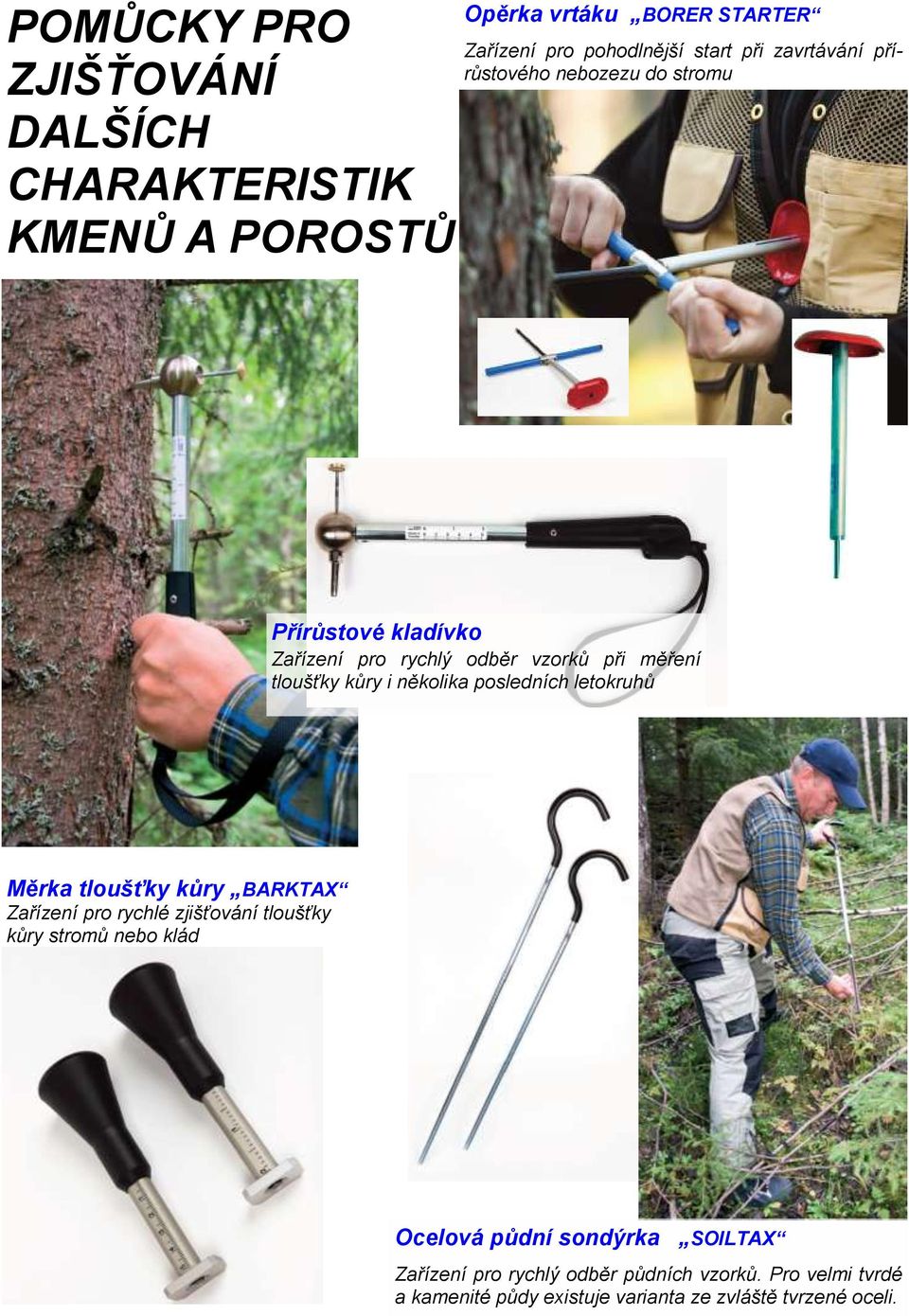

11 POMŦCKY PRO ZJIŠŤOVÁNÍ DALŠÍCH CHARAKTERISTIK KMENŦ A POROSTŦ Opěrka vrtáku BORER STARTER Zařízení pro pohodlnější start při zavrtávání přírůstového nebozezu do stromu Přírŧstové kladívko Zařízení pro rychlý odběr vzorků při měření tloušťky kůry i několika posledních letokruhů Měrka tloušťky kŧry BARKTAX Zařízení pro rychlé zjišťování tloušťky kůry stromů nebo klád Ocelová pŧdní sondýrka SOILTAX Zařízení pro rychlý odběr půdních vzorků. Pro velmi tvrdé a kamenité půdy existuje varianta ze zvláště tvrzené oceli.

12 RUČNÍ LASEROVÉ DÁLKOMĚRY Základní technické parametry aktuálně nabízených Laserové dálkoměry jsou dnes samozřejmými pomocníky lesníků, myslivců i dalších terénních specialistů. Využívají se k zaměřování pasek, vytyčování průseků i ke zjišťování odstupových vzdáleností při měření stromových výšek. Jakkoliv jde o přístroje velmi univerzální, výběrem vhodného typu můžeme komfort využití i kvalitu výsledků měření pro daný účel ještě zlepšit. Dálkoměry NIKON nabízejí rozlišení 0,5m. čímž výrazně zvyšují právě přesnost výsledků při měření výšek. Typy s vestavěným sklonoměrem umí změřit vertikální úhly, přepočítat šikmou vzdálenost na vodorovnou nebo zjistit převýšení na změřené vzdálenosti. Nikon dalekohled displej dioptrická korekce LASER baterie všechny modely modely 350/550: monokulár 6 x 21 model 1000AS 6 x 21 model 1200S 7 x 25 LCD až ±4 dioptrie třída 1 (class 1), v souladu s předpisem EN a FDA 3V lithium (CR2) Rozlišení / přesnost Rozsah měření (cca) Preference zaměření cíle Osvětlení LCD displeje Rozměry v mm váha bez baterie Nikon Laser 350G 0,5 m /± 0,3m do 100m; ± 1m přes 100 m m nejbližší NE 130 x 69 x g Nikon Laser 550 0,5 m /± 0,3m do 100m; ± 1m přes 100 m m vzdálený NE 130 x 69 x g Nikon Laser 550AS s úhloměrem a výškoměrem 0,5 m /± 0,3m do 100m; ± 1m přes 100m m volitelná preference cíle NE 130 x 69 x g Nikon Forestry 550 s úhloměrem a výškoměrem 0,5 m /± 0,3m do 100m; ± 1m přes 100m m volitelná preference cíle NE 130 x 69 x g novinka roku 2010 Nikon Laser 1000 AS vestavěný sklonoměr 0,5 m /± 0,3m v celém rozsahu měření m volitelná preference cíle ANO automatické 118x73x41 195g Nikon Laser 1200S 0,5 m /± 0,3m do 1000 m ± 1m přes 1000 m cca 1100m/ (1500) volitelná preference cíle ANO manuální 145 x 47 x g

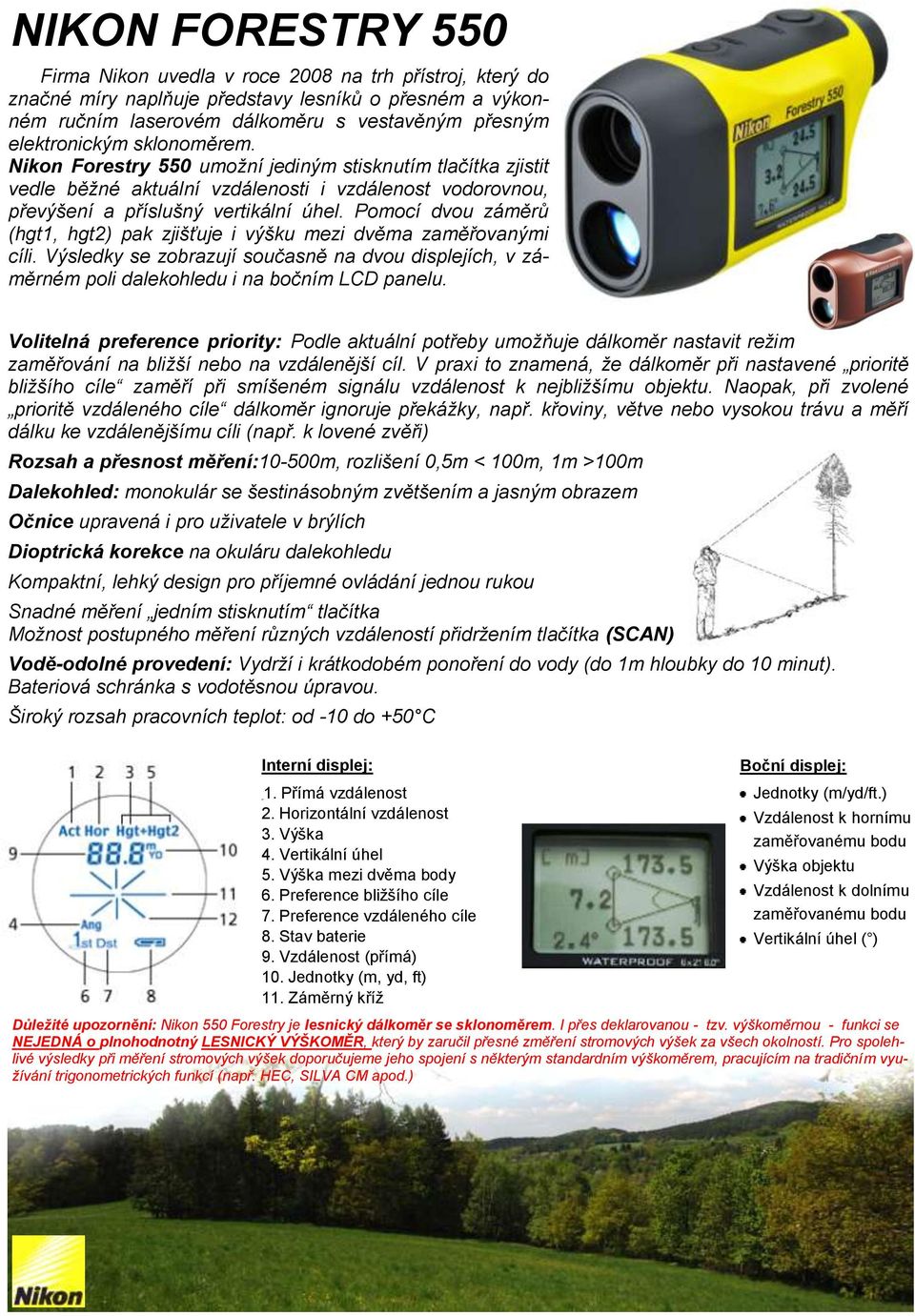

13 NIKON FORESTRY 550 Firma Nikon uvedla v roce 2008 na trh přístroj, který do značné míry naplňuje představy lesníků o přesném a výkonném ručním laserovém dálkoměru s vestavěným přesným elektronickým sklonoměrem. Nikon Forestry 550 umoţní jediným stisknutím tlačítka zjistit vedle běţné aktuální vzdálenosti i vzdálenost vodorovnou, převýšení a příslušný vertikální úhel. Pomocí dvou záměrů (hgt1, hgt2) pak zjišťuje i výšku mezi dvěma zaměřovanými cíli. Výsledky se zobrazují současně na dvou displejích, v záměrném poli dalekohledu i na bočním LCD panelu. Volitelná preference priority: Podle aktuální potřeby umoţňuje dálkoměr nastavit reţim zaměřování na bliţší nebo na vzdálenější cíl. V praxi to znamená, ţe dálkoměr při nastavené prioritě bliţšího cíle zaměří při smíšeném signálu vzdálenost k nejbliţšímu objektu. Naopak, při zvolené prioritě vzdáleného cíle dálkoměr ignoruje překáţky, např. křoviny, větve nebo vysokou trávu a měří dálku ke vzdálenějšímu cíli (např. k lovené zvěři) Rozsah a přesnost měření:10-500m, rozlišení 0,5m < 100m, 1m >100m Dalekohled: monokulár se šestinásobným zvětšením a jasným obrazem Očnice upravená i pro uţivatele v brýlích Dioptrická korekce na okuláru dalekohledu Kompaktní, lehký design pro příjemné ovládání jednou rukou Snadné měření jedním stisknutím tlačítka Moţnost postupného měření různých vzdáleností přidrţením tlačítka (SCAN) Vodě-odolné provedení: Vydrţí i krátkodobém ponoření do vody (do 1m hloubky do 10 minut). Bateriová schránka s vodotěsnou úpravou. Široký rozsah pracovních teplot: od -10 do +50 C Interní displej: 1. Přímá vzdálenost 2. Horizontální vzdálenost 3. Výška 4. Vertikální úhel 5. Výška mezi dvěma body 6. Preference bližšího cíle 7. Preference vzdáleného cíle 8. Stav baterie 9. Vzdálenost (přímá) 10. Jednotky (m, yd, ft) 11. Záměrný kříž Boční displej: Jednotky (m/yd/ft.) Vzdálenost k hornímu zaměřovanému bodu Výška objektu Vzdálenost k dolnímu zaměřovanému bodu Vertikální úhel ( ) Dŧleţité upozornění: Nikon 550 Forestry je lesnický dálkoměr se sklonoměrem. I přes deklarovanou - tzv. výškoměrnou - funkci se NEJEDNÁ o plnohodnotný LESNICKÝ VÝŠKOMĚR, který by zaručil přesné změření stromových výšek za všech okolností. Pro spolehlivé výsledky při měření stromových výšek doporučujeme jeho spojení s některým standardním výškoměrem, pracujícím na tradičním vyuţívání trigonometrických funkcí (např. HEC, SILVA CM apod.)

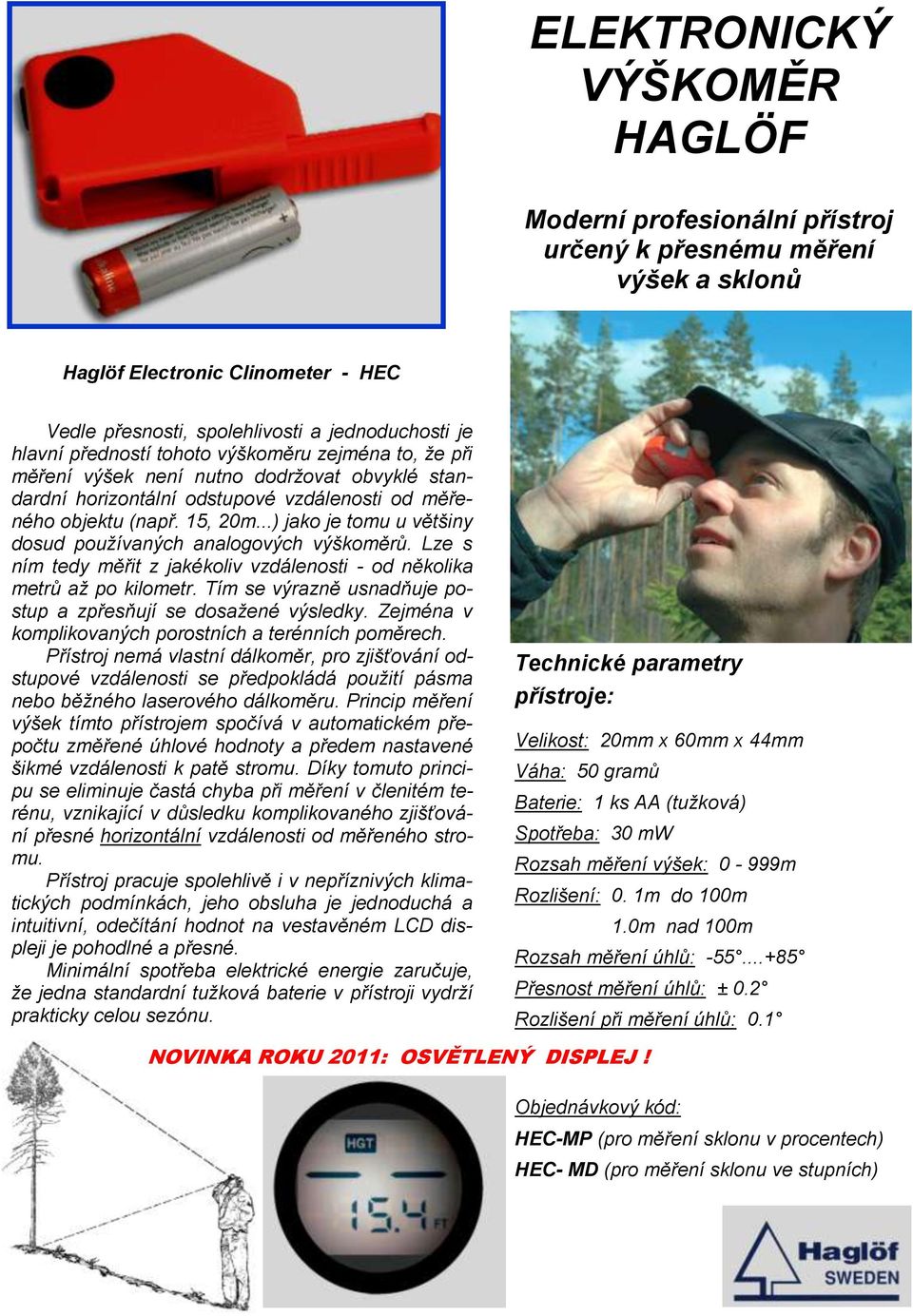

14 ELEKTRONICKÝ VÝŠKOMĚR HAGLÖF Moderní profesionální přístroj určený k přesnému měření výšek a sklonŧ Haglöf Electronic Clinometer - HEC Vedle přesnosti, spolehlivosti a jednoduchosti je hlavní předností tohoto výškoměru zejména to, ţe při měření výšek není nutno dodrţovat obvyklé standardní horizontální odstupové vzdálenosti od měřeného objektu (např. 15, 20m...) jako je tomu u většiny dosud pouţívaných analogových výškoměrů. Lze s ním tedy měřit z jakékoliv vzdálenosti - od několika metrů aţ po kilometr. Tím se výrazně usnadňuje postup a zpřesňují se dosaţené výsledky. Zejména v komplikovaných porostních a terénních poměrech. Přístroj nemá vlastní dálkoměr, pro zjišťování odstupové vzdálenosti se předpokládá pouţití pásma nebo běţného laserového dálkoměru. Princip měření výšek tímto přístrojem spočívá v automatickém přepočtu změřené úhlové hodnoty a předem nastavené šikmé vzdálenosti k patě stromu. Díky tomuto principu se eliminuje častá chyba při měření v členitém terénu, vznikající v důsledku komplikovaného zjišťování přesné horizontální vzdálenosti od měřeného stromu. Přístroj pracuje spolehlivě i v nepříznivých klimatických podmínkách, jeho obsluha je jednoduchá a intuitivní, odečítání hodnot na vestavěném LCD displeji je pohodlné a přesné. Minimální spotřeba elektrické energie zaručuje, ţe jedna standardní tuţková baterie v přístroji vydrţí prakticky celou sezónu. Technické parametry přístroje: Velikost: 20mm x 60mm x 44mm Váha: 50 gramů Baterie: 1 ks AA (tuţková) Spotřeba: 30 mw Rozsah měření výšek: 0-999m Rozlišení: 0. 1m do 100m 1.0m nad 100m Rozsah měření úhlů: Přesnost měření úhlů: ± 0.2 Rozlišení při měření úhlů: 0.1 NOVINKA ROKU 2011: OSVĚTLENÝ DISPLEJ! Objednávkový kód: HEC-MP (pro měření sklonu v procentech) HEC- MD (pro měření sklonu ve stupních)

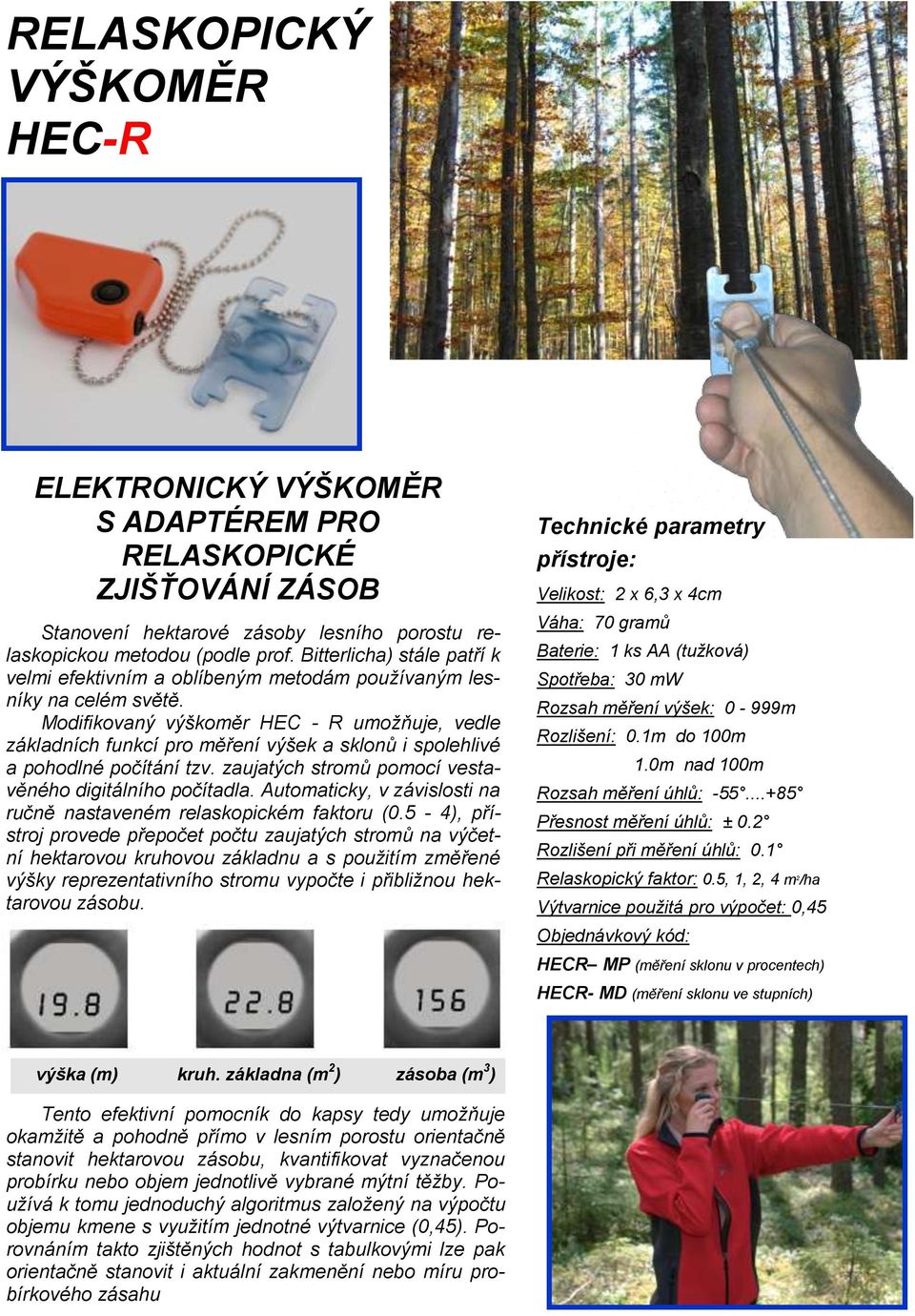

15 RELASKOPICKÝ VÝŠKOMĚR HEC-R ELEKTRONICKÝ VÝŠKOMĚR S ADAPTÉREM PRO RELASKOPICKÉ ZJIŠŤOVÁNÍ ZÁSOB Stanovení hektarové zásoby lesního porostu relaskopickou metodou (podle prof. Bitterlicha) stále patří k velmi efektivním a oblíbeným metodám pouţívaným lesníky na celém světě. Modifikovaný výškoměr HEC - R umoţňuje, vedle základních funkcí pro měření výšek a sklonů i spolehlivé a pohodlné počítání tzv. zaujatých stromů pomocí vestavěného digitálního počítadla. Automaticky, v závislosti na ručně nastaveném relaskopickém faktoru (0.5-4), přístroj provede přepočet počtu zaujatých stromů na výčetní hektarovou kruhovou základnu a s pouţitím změřené výšky reprezentativního stromu vypočte i přibliţnou hektarovou zásobu. Technické parametry přístroje: Velikost: 2 x 6,3 x 4cm Váha: 70 gramů Baterie: 1 ks AA (tuţková) Spotřeba: 30 mw Rozsah měření výšek: 0-999m Rozlišení: 0.1m do 100m 1.0m nad 100m Rozsah měření úhlů: Přesnost měření úhlů: ± 0.2 Rozlišení při měření úhlů: 0.1 Relaskopický faktor: 0.5, 1, 2, 4 m 2 /ha Výtvarnice pouţitá pro výpočet: 0,45 Objednávkový kód: HECR MP (měření sklonu v procentech) HECR- MD (měření sklonu ve stupních) výška (m) kruh. základna (m 2 ) zásoba (m 3 ) Tento efektivní pomocník do kapsy tedy umoţňuje okamţitě a pohodně přímo v lesním porostu orientačně stanovit hektarovou zásobu, kvantifikovat vyznačenou probírku nebo objem jednotlivě vybrané mýtní těţby. Pouţívá k tomu jednoduchý algoritmus zaloţený na výpočtu objemu kmene s vyuţitím jednotné výtvarnice (0,45). Porovnáním takto zjištěných hodnot s tabulkovými lze pak orientačně stanovit i aktuální zakmenění nebo míru probírkového zásahu

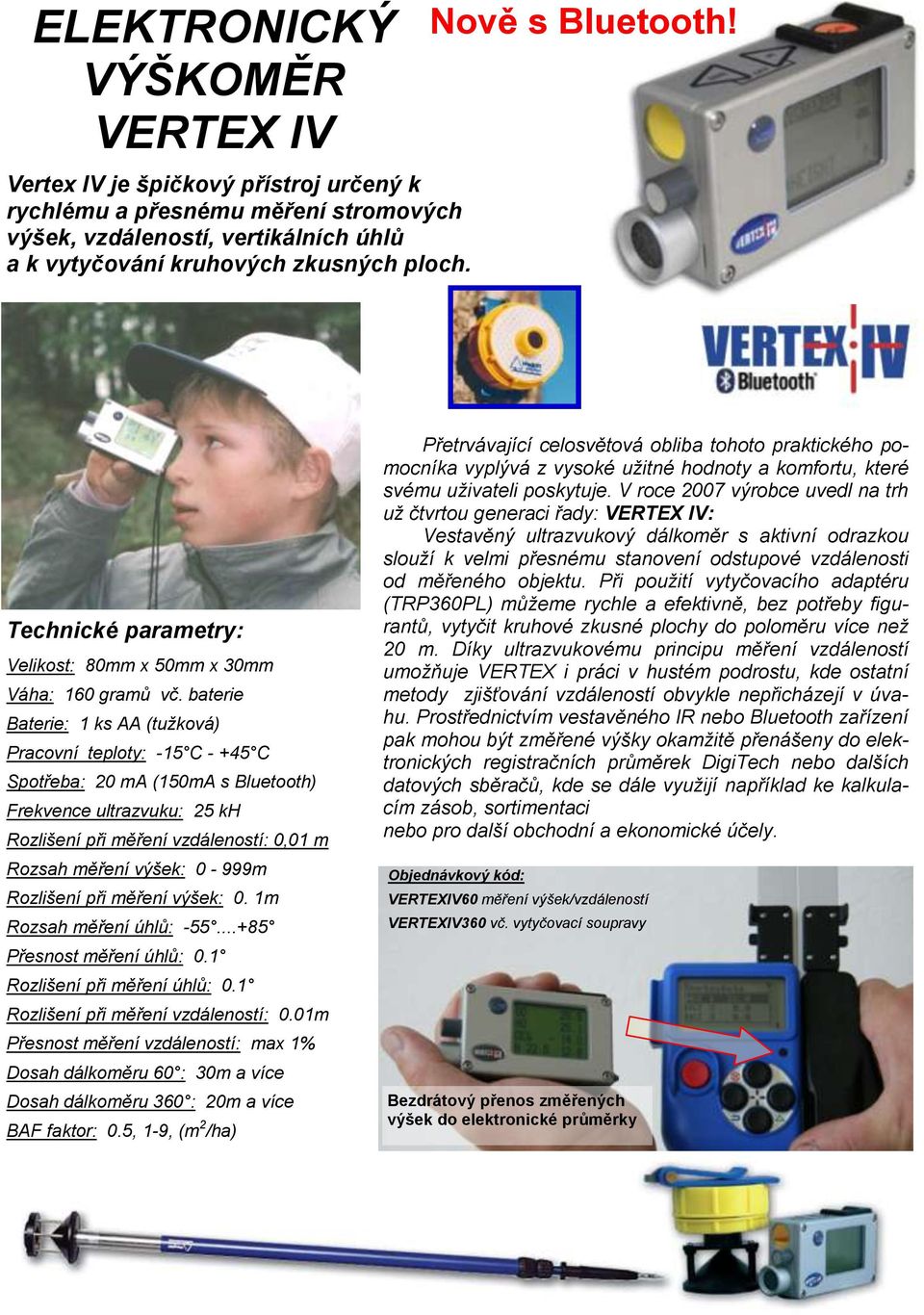

16 ELEKTRONICKÝ VÝŠKOMĚR VERTEX IV Vertex IV je špičkový přístroj určený k rychlému a přesnému měření stromových výšek, vzdáleností, vertikálních úhlŧ a k vytyčování kruhových zkusných ploch. Nově s Bluetooth! Technické parametry: Velikost: 80mm x 50mm x 30mm Váha: 160 gramů vč. baterie Baterie: 1 ks AA (tuţková) Pracovní teploty: -15 C C Spotřeba: 20 ma (150mA s Bluetooth) Frekvence ultrazvuku: 25 kh Rozlišení při měření vzdáleností: 0,01 m Rozsah měření výšek: 0-999m Rozlišení při měření výšek: 0. 1m Rozsah měření úhlů: Přesnost měření úhlů: 0.1 Rozlišení při měření úhlů: 0.1 Rozlišení při měření vzdáleností: 0.01m Přesnost měření vzdáleností: max 1% Dosah dálkoměru 60 : 30m a více Dosah dálkoměru 360 : 20m a více BAF faktor: 0.5, 1-9, (m 2 /ha) Přetrvávající celosvětová obliba tohoto praktického pomocníka vyplývá z vysoké uţitné hodnoty a komfortu, které svému uţivateli poskytuje. V roce 2007 výrobce uvedl na trh uţ čtvrtou generaci řady: VERTEX IV: Vestavěný ultrazvukový dálkoměr s aktivní odrazkou slouţí k velmi přesnému stanovení odstupové vzdálenosti od měřeného objektu. Při pouţití vytyčovacího adaptéru (TRP360PL) můţeme rychle a efektivně, bez potřeby figurantů, vytyčit kruhové zkusné plochy do poloměru více neţ 20 m. Díky ultrazvukovému principu měření vzdáleností umoţňuje VERTEX i práci v hustém podrostu, kde ostatní metody zjišťování vzdáleností obvykle nepřicházejí v úvahu. Prostřednictvím vestavěného IR nebo Bluetooth zařízení pak mohou být změřené výšky okamţitě přenášeny do elektronických registračních průměrek DigiTech nebo dalších datových sběračů, kde se dále vyuţijí například ke kalkulacím zásob, sortimentaci nebo pro další obchodní a ekonomické účely. Objednávkový kód: VERTEXIV60 měření výšek/vzdáleností VERTEXIV360 vč. vytyčovací soupravy Bezdrátový přenos změřených výšek do elektronické průměrky

17 VERTEX LASER 402 Nově s Bluetooth! Elektronický výškoměr s vestavěným laserovým a ultrazvukovým dálkoměrem Tento moderní profesionální přístroj je určen především těm uţivatelům, kteří potřebují rychle a přesně zjišťovat vzdálenosti a výšky objektů ve sloţitém terénu. Kombinuje 2 základní technologie měření vzdáleností - laser a ultrazvuk - s přesným digitálním sklonoměrem. Spojuje tudíţ výhody ručních dálkoměrů laserových - totiţ pohodlí a operativnost při zaměřování záměrným kříţem dalekohledu na dobře viditelné cíle ve vzdálenosti řádově desítek aţ stovek metrů - s dálkoměry ultrazvukovými. Ty disponují přesností v řádu centimetrů a lze s nimi měřit i v hustém podrostu, kde překáţky vylučují pouţití laseru (mlaziny, nárosty, křoví ). Měřením vertikálních úhlů VERTEX LA- SER technologicky navazuje na celosvětově nejprodávanější elektronický výškoměr řady VERTEX (III, IV). Princip měření výšek spočívá rovněţ v automatickém přepočtu změřené šikmé vzdálenosti a příslušného vertikálního úhlu na přesnou výšku měřeného objektu. U VERTEXU LASER si tedy můţeme podle potřeby a okolností vybrat metodu měření vzdálenosti, přičemţ zjištěný vertikální úhel se okamţitě vyuţije pro stanovení výšky objektu. Ultrazvukový dálkoměr vyuţívá aktivní odrazku, tzv. transponder, který se umístí na měřený objekt. Stejného principu lze vyuţít pro přesné a rychlé vytyčování kruhových zkusných ploch, kdy ultrazvukový signál transponderu rozptyluje kónická odrazka v úhlu 360. Technické parametry přístroje: Vestavěný emitor a receptor laserových pulsŧ nachází naopak vyuţití tam, kde terénní podmínky předpokládají nebo umoţňují zaměření na dobře viditelné objekty, a to aţ do vzdálenosti řádově stovek metrů. Pracuje spolehlivě i ve sloţitých klimatických podmínkách, jeho obsluha je jednoduchá a intuitivní, odečítání hodnot na vestavěném LCD displeji pohodlné a přesné. Transport dat do průměrky nebo do Pocket PC zajišťuje infraport nebo BT rozhraní. Rozměry: 95 x 70 x 58mm Váha: 260 gramů včetně baterie Baterie: 1 ks CR2 Lithium 3V Spotřeba: 60 mw Rozsah měření výšek: 0-999m Rozlišení : 0.1m<100m; 1.0m>100m Rozsah měření úhlů: Přesnost / rozlišení úhlů: ± 0.1 Rozsah prac. teplot : -15 aţ +45 C Parametry LASER: Vzdálenost bez odrazky: 400m Vzdálenost s odrazkou: 900m Rozlišení / přesnost : 0,5 / 0,25m<100m 1,0 / 1,0m 100m Dalekohled: 8x zvětšení Preference vzdáleného cíle SCAN mód (průběţné měření) Parametry ultrazvuk: Vzdálenost 60 : 30m a více Vzdálenost 360 : 20m a více Rozlišení/přesnost: 1cm / 1% Objednávkový kód: VL402 (přístroj včetně odrazky T3-60 ) TRP360PL(vytyčovací sada včetně odrazky T3-360 )

18 MANTAX DigiTech Moderní, jednoduchá elektronická registrační průměrka, uzpůsobená pro vysoce efektivní sběr dat k následnému zpracování v PC nebo PDA. Slouţí ke zjišťování základních porostních charakteristik: měření a registraci stromových tloušťěk a vkládání výšek ke změřeným vzorníkům. (Ručně nebo z Vertexu bezdrátově přes IR port) Umoţňuje registrovat aţ 7 různých dřevin v jednom souboru. Po přenosu dat do počítače a nastavení příslušných parametrů v transportním programu umoţňuje na základě zadané výtvarnice stanovení porostních zásob, vyznačených těţeb či probírek, případně vypočte kubaturu změřeného leţícího dříví. Kapacita průměrky je aţ 8000 poloţek a jejich následný transport do PC lze provést přes vestavěný IR port nebo radioadaptér. V případě náročnějšího terénního sběru dat lze vyuţít bezdrátový on-line přenos měřených tlouštěk do terénního počítače přímo v lese přes vestavěný radioport. Data takto pořízená mohou být ihned dále odeslána k dalšímu zpracování, archivaci nebo dále vyuţita pro finanční kalkulace. Data z průměrky lze načítat do taxačního programu pro výpočet zásob JHK od společnosti Topol Pro. Technická specifikace: Vyráběné délky průměrek (cm): 50/65/80/95 Kapacita paměti: aţ 8000 registrací Počet najednou vkládaných dřevin: 8, (při vkládání výšek 7 ) Počet výšek k jedné tloušťce: 1-3 Rozsah měření: 0-999mm (při pouţití funkce double scale ) Baterie: 1 ks 1.5V AA baterie Komunikace: IR a radio Spotřeba: 20mW Váha: 600g Pracovní teplota: C Ukázka sumárního datového souboru: Vzorníky d 1.3 (mm) v1(dm) v2 v3 1 Smrk Zk.plocha G m2/ha kmenů/ha STANDTABLE Tl.trida BO MD BK DB BŘ CELKEM SUM Stř.kmen aritm Stř.kmen kvadr Stř.kmen terc Výška stř.km.(m)

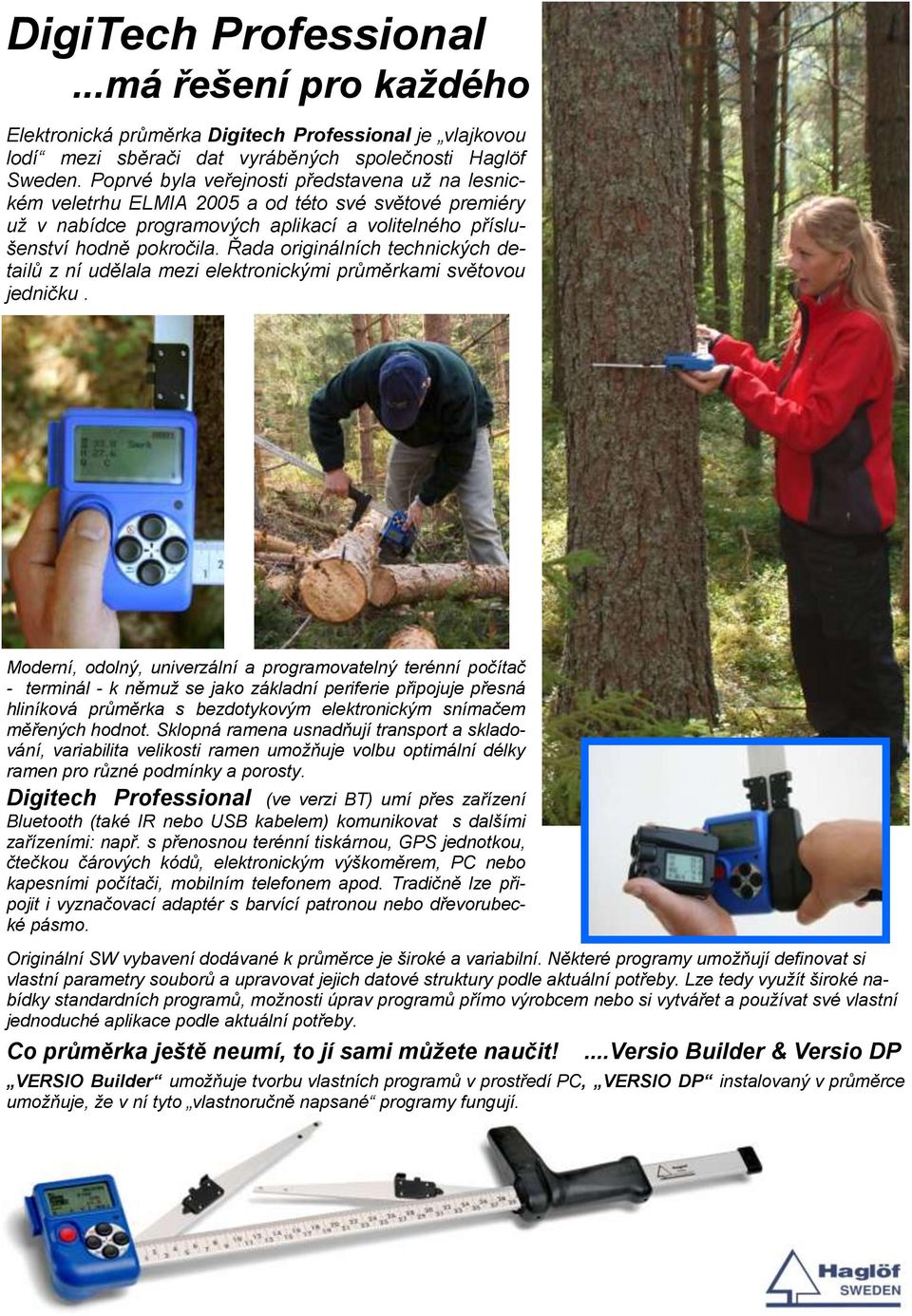

19 DigiTech Professional...má řešení pro kaţdého Elektronická průměrka Digitech Professional je vlajkovou lodí mezi sběrači dat vyráběných společnosti Haglöf Sweden. Poprvé byla veřejnosti představena uţ na lesnickém veletrhu ELMIA 2005 a od této své světové premiéry uţ v nabídce programových aplikací a volitelného příslušenství hodně pokročila. Řada originálních technických detailů z ní udělala mezi elektronickými průměrkami světovou jedničku. Moderní, odolný, univerzální a programovatelný terénní počítač - terminál - k němuţ se jako základní periferie připojuje přesná hliníková průměrka s bezdotykovým elektronickým snímačem měřených hodnot. Sklopná ramena usnadňují transport a skladování, variabilita velikosti ramen umoţňuje volbu optimální délky ramen pro různé podmínky a porosty. Digitech Professional (ve verzi BT) umí přes zařízení Bluetooth (také IR nebo USB kabelem) komunikovat s dalšími zařízeními: např. s přenosnou terénní tiskárnou, GPS jednotkou, čtečkou čárových kódů, elektronickým výškoměrem, PC nebo kapesními počítači, mobilním telefonem apod. Tradičně lze připojit i vyznačovací adaptér s barvící patronou nebo dřevorubecké pásmo. Originální SW vybavení dodávané k průměrce je široké a variabilní. Některé programy umoţňují definovat si vlastní parametry souborů a upravovat jejich datové struktury podle aktuální potřeby. Lze tedy vyuţít široké nabídky standardních programů, moţnosti úprav programů přímo výrobcem nebo si vytvářet a pouţívat své vlastní jednoduché aplikace podle aktuální potřeby. Co prŧměrka ještě neumí, to jí sami mŧţete naučit!...versio Builder & Versio DP VERSIO Builder umoţňuje tvorbu vlastních programů v prostředí PC, VERSIO DP instalovaný v průměrce umoţňuje, ţe v ní tyto vlastnoručně napsané programy fungují.

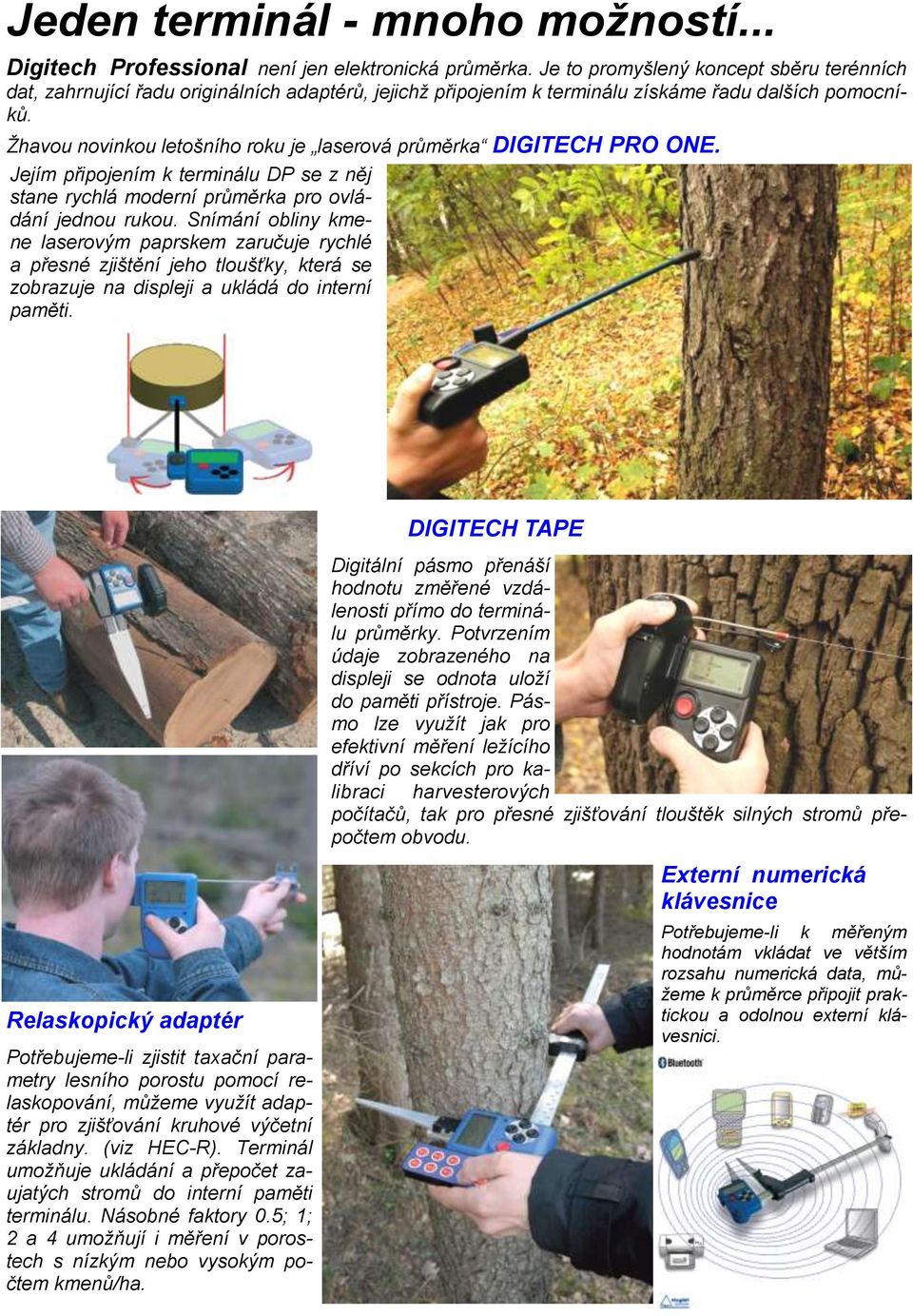

20 Jeden terminál - mnoho moţností... Digitech Professional není jen elektronická průměrka. Je to promyšlený koncept sběru terénních dat, zahrnující řadu originálních adaptérů, jejichţ připojením k terminálu získáme řadu dalších pomocníků. Ţhavou novinkou letošního roku je laserová průměrka DIGITECH PRO ONE. Jejím připojením k terminálu DP se z něj stane rychlá moderní průměrka pro ovládání jednou rukou. Snímání obliny kmene laserovým paprskem zaručuje rychlé a přesné zjištění jeho tloušťky, která se zobrazuje na displeji a ukládá do interní paměti. Relaskopický adaptér Potřebujeme-li zjistit taxační parametry lesního porostu pomocí relaskopování, můţeme vyuţít adaptér pro zjišťování kruhové výčetní základny. (viz HEC-R). Terminál umoţňuje ukládání a přepočet zaujatých stromů do interní paměti terminálu. Násobné faktory 0.5; 1; 2 a 4 umoţňují i měření v porostech s nízkým nebo vysokým počtem kmenů/ha. DIGITECH TAPE Digitální pásmo přenáší hodnotu změřené vzdálenosti přímo do terminálu průměrky. Potvrzením údaje zobrazeného na displeji se odnota uloţí do paměti přístroje. Pásmo lze vyuţít jak pro efektivní měření leţícího dříví po sekcích pro kalibraci harvesterových počítačů, tak pro přesné zjišťování tlouštěk silných stromů přepočtem obvodu. Externí numerická klávesnice Potřebujeme-li k měřeným hodnotám vkládat ve větším rozsahu numerická data, můţeme k průměrce připojit praktickou a odolnou externí klávesnici.

21 SILVA ADC ATMOSFERIC DATA CENTER ADC Wind art.nr Praktický ruční elektronický anemometr s digitálním teploměrem a přesným chronografem. Přístroj navíc počítá a zobrazuje tzv. wind-chill faktor, tedy efekt zvýšeného ochlazování povrchu těla vyplývající z kombinace nízké teploty a větru. Lze zvolit mezi několika základními stupnicemi rychlosti, zaznamenávat maximální dosaţenou i průměrnou rychlost větru a nastavit automatický alarm varující při dosaţení předem zvolené hodnoty. Digitální časomíra má kromě funkce data i stopky s funkcí odpočítávání (countdown) a budík. Jeden z listů vrtulky anemometru slouţí jako jednoduchý, ale praktický analogový kompas. ADC Summit art.nr Má všechny funkce jako ADC WIND. Navíc je doplněn o citlivý tlakový senzor, který umoţňuje přesné kontinuální měření atmosférického tlaku. Na jeho základě pak přístroj kalkuluje aktuální nadmořskou výšku, dosaţená maxima /minima, kumulativní sčítání. Dále umoţňuje nastavení výškového alarmu nebo měření a registraci parametrů lyţařských sjezdů. Průběţný záznam hodnot barometrického tlaku za posledních 24 hodin je graficky i numericky zobrazen na displeji přístroje. Z něj je odvozována jednoduchá předpověď počasí (jasno, polojasno, oblačno, deštivo, bouřka). Na displeji přístroje je indikována pomocí jednoduchého grafického symbolu. Všechny průběţně měřené veličiny lze ručně nebo automaticky podle předem zvoleného časového intervalu ukládat s příslušným časovým údajem do interní paměti přístroje a prostřednictvím interface ADC IR snadno exportovat do PC a v něm graficky zobrazit. Data lze exportovat jako standardní textový soubor a dále vyuţívat.

22 ADC Pro art.nr RYCHLOST VĚTRU: Do 3m/s, lepší neţ ± 10% Přes 3m/s lepší neţ ± 5% Rozlišení: 0,1m/s Jednotky: m/s, km/h, mph, uzly, ft/s TEPLOTA: Lepší neţ ± 1 C Rozlišení: 0,1 stupně Jednotky: Celsius, Fahrenheit BAROMETR: Lepší neţ ± 1.5 mbaru ( mb) Rozlišení: 0.1hPa Jednotky: hpa, mbar, inhg BAROMETRICKÝ VÝŠKOMĚR: Lepší neţ ± 3m při správné kalibraci Rozlišení: 1m Jednotky: metry, feet VZDUŠNÁ VLHKOST: Mezi 20%-80% lepší neţ ± 3.5% V ostatních případech lepší neţ ± 5% Rozlišení: 0.1% Nejdokonalejší zástupce přístrojové řady ADC. Kromě všech funkcí předchozích modelů přidává měření a registraci vzdušné vlhkosti. Na základě této a dalších atmosférických veličin pak kalkuluje i další klimatické charakteristiky, jako je například teplota rosného bodu, hustota vzduchu nebo teplota na tzv. mokrém teploměru pro stanovení tzv.evaporace. Tyto meteorologi-cké parametry hodně napoví nejen o průběhu a budoucím vývoji počasí, ale mohou být důleţité i pro správné rozhodování v zemědělství, letectví, stavebnictví nebo např. při přesném ladění závodních motorů na optimální výkon. Vypočtené a zobrazené hodnoty tzv. teplotního indexu upozorňují na nebezpečí extrémní kombinace vysokých teplot a relativní vzdušné vlhkosti, coţ můţe působit zdravotní obtíţe. V přístrojích ADC Summit a ADC Pro lze do interní paměti uloţit aţ 1984 jednotlivých registrovaných záznamů uloţených v aţ 256 souborech. Registrovaným záznamem se rozumí ručně nebo automaticky uloţená okamţitá hodnota všech měřených veličin (tj. rychlost větru, teplota, tlak, nadmořská výška a relativní vzdušná vlhkost) Samozřejmě společně s datem a přesným časem uloţení. Pomocí rozhraní ADC IR lze tato data snadno a rychle přenést do běţného PC a v prostředí jednoduchého a intuitivního programu průběh změřených hodnot přehledně zobrazit. Data lze rovněţ ve standardním formátu exportovat jako digitální soubor pouţitelný pro další zpracování nebo archivaci. HODINY: lepší neţ ± 1sec. denně PŘEDPOVĚĎ POČASÍ: 5 symbolů pro predikci počasí v následujících 12 hodinách:jasno, polojasno, zataţeno, deštivo a bouřka KAPACITA PAMĚTI - Data Log Memory: (Pouze ADC Summit a ADC Pro): 1984 záznamů ve 256 souborech. ADC IR art.nr Ukázka struktury uloţených dat - standardní CSV soubor : Čas a datum uloţení; teplota, rychlost větru, atmosférický tlak, nadmořská výška, relativní vzdušná vlhkost Údaje o pouţitých jednotkách: např. C, km/h, mb, m nad mořem, % Výpis jednotlivých záznamů v souboru oddělených čárkami: 22:44:08, , 25.1, 0, , 215, :44:46, , 10.9, 0, , 216, :44:46, , 9.2, 0, , 218, :44:46, , 8.6, 0, , 219, 81.4

23 XScape AREA MEASURER Systém efektivního sběru porostních dat včetně pozic jednotlivých stromů PosTex Moderní systém pro zjišťování polohy (lokálních souřadnic) jednotlivých stromů na zkusné ploše. Metoda je zaloţená na léty ověřené ultrazvukové technologii měření vzdáleností. Pouţívá tři elektronické transpondery, známé z výškoměrů VERTEX. Lokalizace jednotlivých stromů se provádí na principu přepočtu vzdáleností daného stromu od tří odrazek, umístěných na stativu ve středu zkusné plochy. Z nich se následně vypočítají lokální souřadnice. Data se ukládají, spolu s dendrometrickými parametry jednotlivých stromů do průměrky Digitech Professional přes BT nebo IR porty. SILVI NOVA CS, a.s. Bělehradská Praha 2 tel: fax: info@silvinova.cz

24 AKCE, KTERÁ SE UŢ OPRAVDU NEBUDE NIKDY OPAKOVAT!!! NIKON 800S ZA 8.000,- (VČETNĚ DPH)!!! Bez nadsázky lze konstatovat, ţe kdyţ firma Nikon před lety uvedla v na trh tento model, zahájila tím éru laserových dálkoměrŧ nové generace. Nikon Laser 800S nastavil laťku standardu v tomto segmentu tak vysoko, ţe řada běţných dálkoměrŧ ji dodnes nedokáţe dosáhnout. Vývoj se ale nezastavuje, technologie i výroba jde dál. Novější a novější modely hledají své místo na slunci, sortiment se inovuje. NIKON v současné době ukončuje výrobu modelu 800S, soustřeďuje se na několik novějších typů a dál vyvíjí dálkoměry nové... Společnost Silvi Nova CS, a.s. vyuţila svých kontaktů a podařilo se jí získat několik posledních kusů tohoto oblíbeného dálkoměru v centrálním skladu. Dokonce za velmi výhodných cenových podmínek. Model 800S lze tedy pořídit za cenu, která odpovídá ceně sice novějších, ale co do výkonu i funkcí mnohem jednodušších modelů. Takţe, váţení zákazníci, pokud jste si oblíbili Nikon 800S jako já, potřebujete si, tak jako tak, koupit nějaký nový dálkoměr a nebo třeba jeho případný nákup zvaţujete, rozhodujte se rychle! Jakkoliv se nabídka dálkoměrů rozhodně bude i nadále rozšiřovat, novější a novější modely nás budou stále překvapovat svými vylepšenými parametry i provedením, NIKON 800S uţ na trhu končí. Stále je v různých obchodech nabízen (a hlavně nakupován) za ceny minimálně o 3 tisíce vyšší. A ještě tomu tak nejspíš nějakou dobu bude. Ale šance pořídit si ho za tuto akční cenu se uţ nejspíš nenaskytne. Takţe, jestli patříte k těm, kteří si tento dálkoměr například pro jeho nadstandardní výkon, obdivuhodnou přesnost, propracovaný tvar a minimální rozměry, moţnost přepínání záměrných priorit i podsvícení displeje za šera oblíbili natolik, ţe za něj alternativu nehledají, neváhejte a objednejte si ho co nejdříve. Dlouho uţ nám asi ve skladu nevydrţí Několik dobrých dŧvodŧ, proč si koupit zrovna NIKON 800S Volitelná preference priority: Podle aktuální potřeby umoţňuje dálkoměr nastavit reţim zaměřování na bliţší nebo na vzdálenější cíl. V praxi to znamená, ţe dálkoměr při nastavené prioritě bliţšího cíle zaměří při smíšeném signálu vzdálenost k nejbliţšímu objektu. Naopak, při zvolené prioritě vzdáleného cíle dálkoměr ignoruje překáţky, např. křoviny, větve nebo vysokou trávu a měří dálku ke vzdálenějšímu cíli (např. k lovené zvěři) Rozsah a přesnost měření: m, rozlišení 0,5m v celém rozsahu měření Dalekohled: monokulár 6 x 21, 6 a jasným obrazem Dioptrická korekce na okuláru dalekohledu Očnice upravená i pro uţivatele v brýlích Snadné měření jedním stisknutím tlačítka i moţnost postupného měření různých vzdáleností přidrţením tlačítka (SCAN), závit pro stativ, voděodolné provedení
