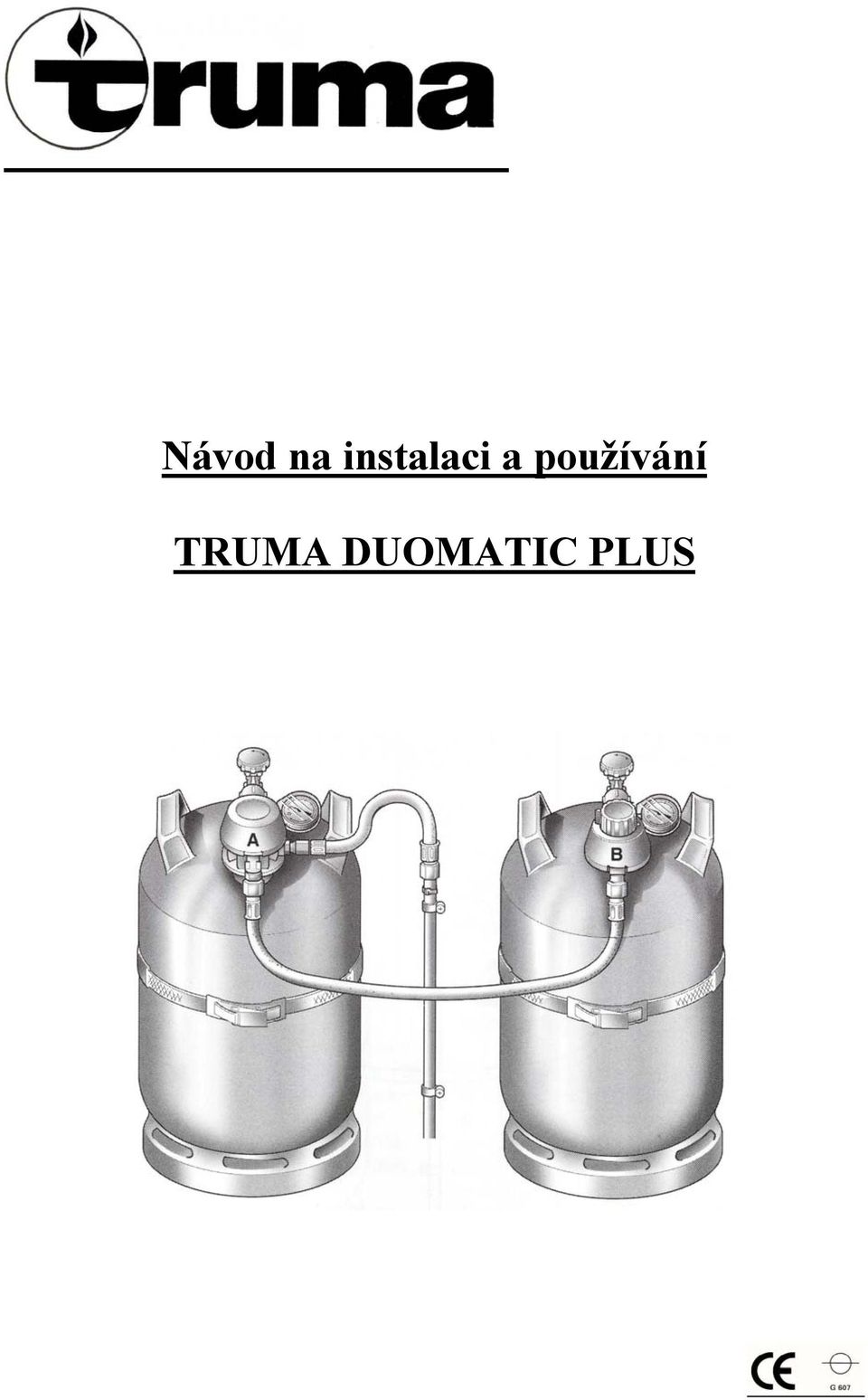

1 Návod na instalaci a používání TRUMA DUOMATIC PLUS

2 Rejstřík Popis 3 Bezpečnostní poznámky 3 Výměna bomb 3 Technická data 4 Prohlášení o shodě 4 Návod k instalaci 4 Obrázek s popisem 5 2

3 Sestava Duomatic Plus regulátor tlaku plynu se skládá z hlavního regulátoru A a záložního regulátoru B. Tato sestava zajišťuje stálou dodávku plynu (30 nebo 50 mbar) bez ohledu na to, ze které bomby se plyn odebírá. Otočným knoflíkem (1) na záložním regulátoru B můžeme nastavit, která bomba bude záložní a která pracovní. Pokud je otočný knoflík (1) v červeném poli je nastaveno pořadí plyn se odebírá z hlavní bomby s regulátorem A. Bomba s regulátorem B je záložní. Pokud nastavíte knoflík na zelené pole, role bomb se prohodí. Vždy točte knoflíkem až na doraz! Pracovní bomba bude vždy vyprázdněna jako první. Systém zajistí přepnutí a dodávku plynu z předem zvolené záložní bomby. Odpovídající manometr je na 0 a indikuje prázdnou bombu. Bezpečnostní poznámky 1. Vždy používejte bomby ve svislé poloze a zajistěte je proti pádu (zvláště 33 kg bomby) 2. Systém je vybaven kombinovaným připojením tak, aby bylo možno používat všechny bomby (3, 5, 11 a 33 kg) 3. Vždy nainstalujte regulátory tak, aby pojistný ventil byl nahoře. 4. Zajistěte, aby na plynových hadicích nebyly smyčky nebo nebyly příliš ohnuté 5. Pokud používáte systém ve spojení pouze s jednou bombou ( např. v létě), vždy použijte regulátor A. Knoflík na regulátoru B nastavte na červené pole. Zavěste nepoužitý regulátor na držák, aby se zabránilo jeho poškození. 6. Manometr (ukazatel tlaku plynu) (2) neukazuje kolik je plynu v bombě, ale aktuální tlak (závislý na okolní teplotě). Truma však dodává ultrazvukové měřiče Sonatic nebo Sonatic duo (k dostání u vašeho prodejce), které měří a informují o výšce hladiny plynu v bombě. 7. Je k dispozici 150 cm dlouhá hadice k připojení velké 33 kg bomby. 8. Pro odstranění problémů zamrzání plynu při zimním provozu je možno systém vybavit jedním nebo dvěma odmrazovacími systémy (Eis-Ex) 9. Při normálním používání je nutné vyměnit regulátory po 10 letech systém pak bude pracovat i nadále korektně. Výměna bomb Systém Duomatic Plus vám nabízí možnost výměny prázdné bomby bez přerušení dodávky plynu (dodávka plynu je ze záložní bomby). Pokud některý manometr ukazuje 0, je tato bomba zcela prázdná. Zavřete ventil na bombě a odšroubujte regulátor. Při výměně bomb nekuřte a nepoužívejte otevřený oheň! Po výměně bomb přetočte knoflík (1) o 180º, nyní je záložní bomba přepnuta jako pracovní a nová, plná bomba, jako záložní. 3

Otočným knoflíkem (1) na záložním regulátoru B můžeme nastavit, která bomba bude záložní a která pracovní.

4 Test úniku plynu 1. Vypněte všechny spotřebiče 2. Otevřete ventily na bombách a rychle uzavřete ventily na vedeních 3. Přečtěte údaje manometrů a zavřete opět ventily na bombách 4. Pokud manometry (2) i po 10 min ukazují stejné hodnoty, je celé vedení těsné. Pokud tlak klesne, je potřeba nechat celý rozvod prověřit odborníkům! Neotevírejte znovu ventily na bombách! Tento test má pouze informativní charakter a nikdy nemůže nahradit oficiální plynový test! Technická data Provozní tlak Centrální regulátor 30 nebo 50 mbar, záložní 100 nebo 220 mbar (v závislosti na nastavení knoflíku) Maximální průtok 1,5 kg/hod Výstupní šroubení H.4 (odpovídá ¼ levému závitu) Prohlášení o shodě Truma Duomatic Plus systém odpovídá nařízení 97/23/EC s užitím EN 12864/D a pren13786/b. Systém je vybaven pojistným ventilem, aby se v případě poruchy nemohl tlak vyšší jak 100mbar dostat k ostatním zařízením a zničit je. Návod k instalaci Provozní tlak (30 nebo 50 mbar viz štítek na centrálním regulátoru) musí odpovídat provoznímu tlaku ostatních zařízení namontovaných ve vozidle (karavanu). Zařízení musí vždy instalovat odborný pracovník! Duomatic Plus je určen pouze pro karavany a obytná auta, kde jsou bomby uloženy na otevřeném místě nebo v prolisovaných držácích umístěných a odizolovaných od obytných částí a přístupných pouze zvenku! Použití systému v pracovních vozidlech, uzavřených místech (domácnost), statických stavbách (mobilhome) nebo na lodích není povoleno! Připojte centrální regulátor A a záložní regulátor B k plynovým bombám pojistným ventilem nahoru (pozor na levý závit). Vždy připojujte pouze pomocí rukou bez použití nástrojů! Našroubujte stávající plynovou hadici (3) do centrálního regulátoru A Našroubujte propojovací hadici mezi regulátor A a B Pokud je vzdálenost mezi bombami větší než 65 cm, je k dispozici speciální rozšiřující kit od fy Truma. 4

Tento test má pouze informativní charakter a nikdy nemůže nahradit oficiální plynový test!

5 Po instalaci musí být provedena zkouška těsnosti celého systému. Všechny existující certifikáty musí být následně upraveny! Poté prověřte funkčnost všech zařízení dle jejich provozních instrukcí. Provozní pokyny musí být lehce přístupné! 1. Otočný knoflík volba režimu 2. Manometry ukazatele tlaku plynu 3. Původní plynová hadice 4. Spojovací hadice 5. Držák pro regulátor při provozu na jednu bombu 5

Poté prověřte funkčnost všech zařízení dle jejich provozních instrukcí.
