VÝSTAVBA HALY DÍLEN - VOJENSKÝ ÚJEZD HRADIŠTĚ- LUČINY 88. parc. č. 1199, st. 1152, k.ú. Bražec u Hradiště

Transkript

1 VÝSTAVBA HALY DÍLEN - VOJENSKÝ ÚJEZD HRADIŠTĚ- LUČINY 88 parc. č. 1199, st. 1152, k.ú. Bražec u Hradiště F c T E C H N I C K Á Z P R Á V A 1/9

2 Přílohy Textová část : F.1.4.c01 Technická zpráva Výkresová část : F.1.4.c02 Půdorys 1.NP 2/9

3 1. VŠEOBECNÉ ÚDAJE 1.1 Úvod Projekt VZT řeší základní principy a výkonové parametry zařízení vzduchotechniky pro novostavbu haly pro potřeby VLS ČR ve Vojenském újezdu Hradiště v obci Lučiny. Je navrženo zařízení pro zajištění a udržení dostatečného komfortu prostředí a hygienických podmínek. V objektu musí být zajištěny takové parametry prostředí, aby bylo vyhovělo hygienickým a technologickým požadavkům. To se týká i bezprostředního okolí objektu. Provoz objektu musí být bezpečný, hospodárný, nesmí ohrožovat zdraví lidí vně i uvnitř objektu. Místnosti, které nejsou uvedeny v následujícím popisu, budou větrány přirozeně běžnými otevíratelnými okny. Rozsah PD: projekt pro stavební povolení 1.2 Dostupné podklady Stavební výkresy Konzultace s investorem Konzultace s ostatními profesemi Příslušné hygienické předpisy, technické normy a odborná literatura Projekční podklady a nabídky výrobců zařízení 1.3 Návrhové parametry Venkovní extrém léto : Teplota 32 C Entalpie 56 kj/kg Měrná vlhkost 12 g/kg Venkovní extrém zima : Venkovní extrém v zimě -12 C Venkovní extrém v zimě pro větrání -15 C Relativní vlhkost venku 95 % Místnosti: zimní extrém Teplota v trvalých pracovních provozech 18 ±1 C 3/9

4 Teplota ve vytápěných technických místnostech 15 ±1 C Relativní vlhkost v budově nestanovena (nebude upravována) letní extrém Teplota v hale upravována) Teplota v pobytových místnostech upravována) Teplota ve sprchách a v šatně Teplota v technických místnostech upravována) Relativní vlhkost v budově nestanovena (nebude nestanovena (nebude nestanovena (nebude upravována) nestanovena (nebude nestanovena (nebude upravována) Ostatní návrhové parametry: Stupeň filtrace (čistota) přiváděného vzduchu G4 Minimální výměna vzduchu v technických místnostech 0,5 x/hod Minimální výměna vzduchu ve skladu olejů 10 x/hod 1.4 Použité normy, hygienické předpisy a odborná literatura ČSN Navrhování větracích a klimatizačních zařízení ČSN Požární bezpečnost staveb - nevýrobní objekty ČSN Ochrana staveb proti šíření požáru vzduchotechnickým zařízením ČSN Tepelná ochrana budov Zákon 183/2006Sb O územním plánování a stavebním řádu (stavební zákon) včetně prováděcích vyhlášek 4/9

5 2. NAVRHOVANÉ ŘEŠENÍ Pro dodržení hygienických předpisů, zejména vyhovujících parametrů stavu vzduchu pro práci a pobyt osob v prostoru a pro dodržení požadovaných parametrů vzduchu je nutné instalovat vzduchotechnické zařízení. Zařízení je navrženo tak, aby splňovalo dané požadavky komfortu prostředí a vyhovovalo funkci a provozu budovy. Návrh řešení respektuje hygienické normy a zásady větrání prostředí. Při splnění výše uvedených požadavků a zásad je návrh proveden tak, aby byly investiční náklady co nejnižší a poměr investičních a provozních nákladů co nejvýhodnější. Celé navrhované zařízení je rozděleno na několik relativně samostatných zařízení, které řeší požadavky (větrání, topení, chlazení) v jednotlivých prostorech. Projekt řeší: Větrání skladu olejů. Ve skladu olejů budou skladovány maximálně 2 barely oleje. Tento prostor je definovaný jako prostor s nebezpečím výbuchu. Místnost nemá možnost přirozeného větrání a bude větrána nuceně podtlakově. Minimální výměna vzduchu v místnosti je 10x za hodinu. V místnosti je umístěn odvodní ventilátor v provedení do prostoru s nebezpečím výbuchu. Odvodní potrubí je vedeno pod stropem haly a vzduch je vyfukován na fasádu budovy. Vzduch bude do místností nasáván z okolních prostor přes protipožární mřížku (např. Vypěňovací) osazenou ve stěně místnosti. Je zajištěno příčné provětrání prostoru. Odvodní potrubí bude požárně izolované po celé své délce od prostupu ze skladu olejů až po protidešťovou žaluzii. Použité požární izolace musí být v dostatečné požární odolnosti (dle PBŘ) a musí být použit ucelený a certifikovaný systém pro požární izolace. 5/9

6 3. POPIS ZAŘÍZENÍ 3.1 Větrání skladu olejů Toto zařízení se zabývá větráním skladu olejů. Jedná se o místnost vestavěnou do prostoru servisní haly. Ve skladu olejů budou skladovány maximálně 2 barely oleje, celkem 400 litrů oleje a benzin v kanystrech max. objemu 80l. Tento prostor je definovaný jako prostor s nebezpečím výbuchu. Místnost nemá možnost přirozeného větrání a bude větrána nuceně podtlakově. Minimální výměna vzduchu v místnosti je 10x za hodinu. V místnosti je umístěn odvodní ventilátor v provedení do prostoru s nebezpečím výbuchu. Odvodní potrubí je vedeno pod stropem a vzduch je vyfukován na fasádu budovy, kde je potrubí zakončeno v protidešťové žaluzii. Vzduch bude do místností nasáván z okolních prostor přes protipožární mřížku (např. vypěňovací) osazenou ve stěně místnosti. Je zajištěno příčné provětrání prostoru. Toto zařízení nepřivádí nuceně vzduch, ani ho nijak neupravuje. Přívod vzduchu do skladu materiálu je pomocí požární vypěňovací mřížky ARADEX osazené ve stěně místnosti mezi servisní halou a skladem olejů. Požární mřížka je osazena svojí spodní hranou cca 200 mm nad podlahou místnosti. Potrubí bude kruhové ocelové z pozink. plechu sk. I (Spiro), případně 4-hranné z pozinkovaného plechu sk. I. Odvodní potrubí bude požárně izolované po celé své délce od prostupu ze skladu olejů až po protidešťovou žaluzii. Použité požární izolace musí být v dostatečné požární odolnosti (dle PBŘ) a musí být použit ucelený a certifikovaný systém pro požární izolace. Prostupy potrubí požárně dělící konstrukcí budou dobetonovány, utěsněny a dotmeleny požárním tmelem například: systém INTUMEX MG. Ovládání ventilátoru bude na časový spínač zajistí profese silnoproud 4. OSTATNÍ 4.1 Protipožární opatření Z hlediska požární bezpečnosti stavby se na vzduchotechniku a klimatizaci vztahují požadavky norem ČSN Požární bezpečnost staveb. Ochrana staveb proti šíření požáru vzduchotechnickým zařízením a ČSN Požární bezpečnost staveb. Nevýrobní objekty. Celá budova i celý řešený prostor je rozdělena na několik požárních úseků. Samostatným požárním úsekem s klasifikací prostoru s nebezpečím výbuchu je sklad olejů. Přesná specifikace požárních úseků je v požární zprávě objektu. VZT potrubí procházející požárními předěly je vždy do velikosti 0,04 m2 a nejsou nutná žádná požární opatření na těchto potrubních. 6/9

7 Prostupy potrubí požárně dělící konstrukcí budou dobetonovány, utěsněny a dotmeleny požárním tmelem například: systém INTUMEX MG. Použité požární izolace musí být v dostatečné požární odolnosti (dle PBŘ) a musí být použit ucelený a certifikovaný systém pro požární izolace. Veškeré kabelové prostupy požárně dělícími konstrukcemi budou požárně utěsněny dle požadavků PBŘ. 4.2 Doprava po staveništi Největší částí vzduchotechniky jsou ventilátory. Instalované zařízení VZT je možné pronášet dveřními otvory případně vjezdovými vraty. Nejsou žádné speciální požadavky na dopravní cesty po staveništi. 4.3 Hluk a vibrace Hluk zařízení Některé části vzduchotechniky produkují hluk. Jedná se zejména o vzduchotechnické ventilátory. Všechny součásti vzduchotechniky jsou navrženy tak, aby byly splněny hygienické limity o hluku Protihluková opatření Před i za ventilátory jsou umístěny tlumiče hluku. Před distribučními elementy jsou použity hadice v úpravě tlumící a izolující hluk. Na určených místech jsou provedeny hlukové izolace. VZT jednotky jsou s potrubím pružnými manžetami Opatření proti vibracím Ventilátory jsou s potrubím spojené pružnými manžetami. Na nosné konzoly jsou ventilátory uloženy přes rýhované pryžové podložky (dielektrická guma s vlnovým profilem o tloušťce 5-6mm položeny křížem 2 na sobě). 4.4 Ochrana životního prostředí Projektované zařízení nemá negativní vliv na životní prostředí. Ze zařízení se neuvolňují žádné nebezpečné látky. 4.5 Bezpečnost a hygiena 7/9

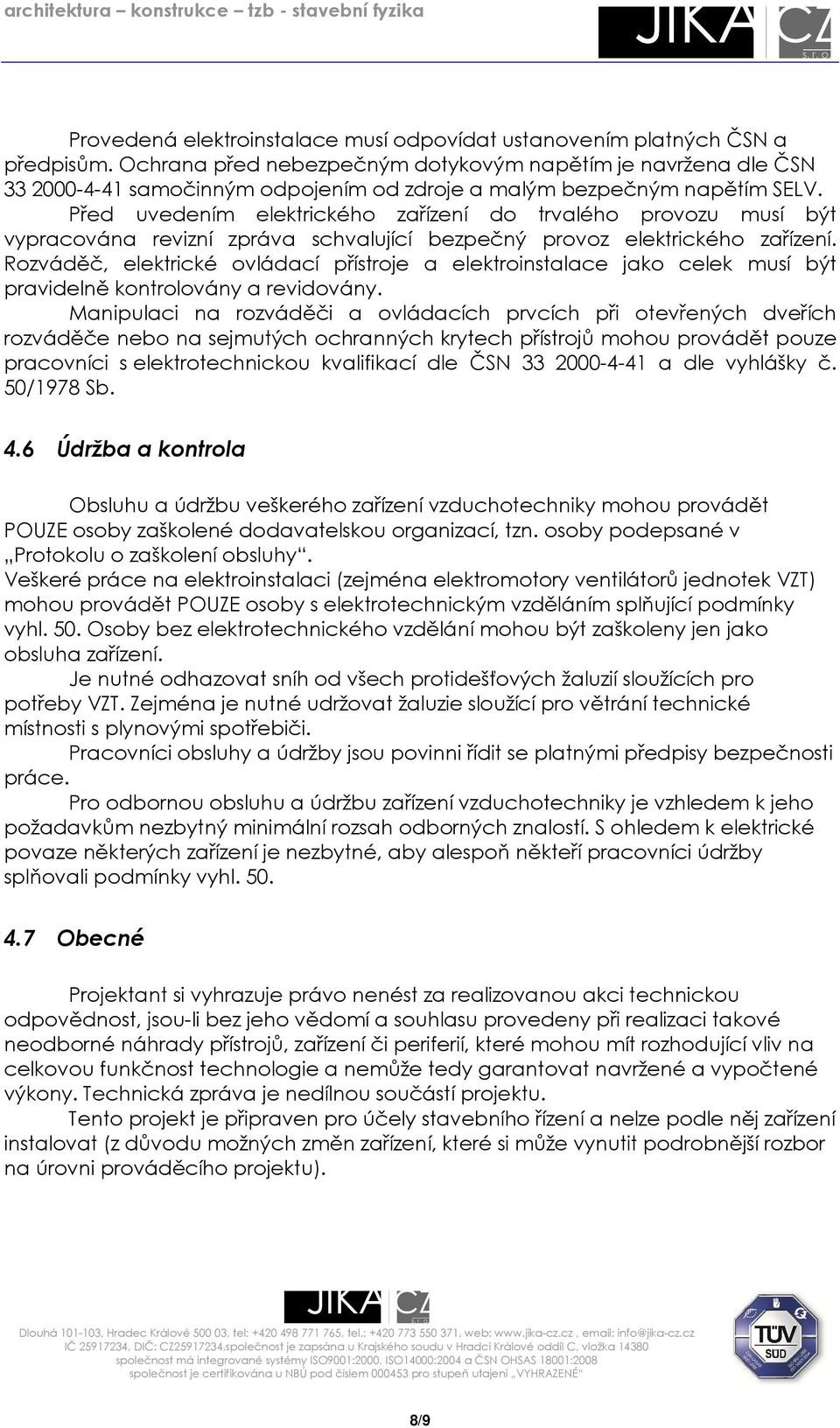

8 Provedená elektroinstalace musí odpovídat ustanovením platných ČSN a předpisům. Ochrana před nebezpečným dotykovým napětím je navržena dle ČSN samočinným odpojením od zdroje a malým bezpečným napětím SELV. Před uvedením elektrického zařízení do trvalého provozu musí být vypracována revizní zpráva schvalující bezpečný provoz elektrického zařízení. Rozváděč, elektrické ovládací přístroje a elektroinstalace jako celek musí být pravidelně kontrolovány a revidovány. Manipulaci na rozváděči a ovládacích prvcích při otevřených dveřích rozváděče nebo na sejmutých ochranných krytech přístrojů mohou provádět pouze pracovníci s elektrotechnickou kvalifikací dle ČSN a dle vyhlášky č. 50/1978 Sb. 4.6 Údržba a kontrola Obsluhu a údržbu veškerého zařízení vzduchotechniky mohou provádět POUZE osoby zaškolené dodavatelskou organizací, tzn. osoby podepsané v Protokolu o zaškolení obsluhy. Veškeré práce na elektroinstalaci (zejména elektromotory ventilátorů jednotek VZT) mohou provádět POUZE osoby s elektrotechnickým vzděláním splňující podmínky vyhl. 50. Osoby bez elektrotechnického vzdělání mohou být zaškoleny jen jako obsluha zařízení. Je nutné odhazovat sníh od všech protidešťových žaluzií sloužících pro potřeby VZT. Zejména je nutné udržovat žaluzie sloužící pro větrání technické místnosti s plynovými spotřebiči. Pracovníci obsluhy a údržby jsou povinni řídit se platnými předpisy bezpečnosti práce. Pro odbornou obsluhu a údržbu zařízení vzduchotechniky je vzhledem k jeho požadavkům nezbytný minimální rozsah odborných znalostí. S ohledem k elektrické povaze některých zařízení je nezbytné, aby alespoň někteří pracovníci údržby splňovali podmínky vyhl Obecné Projektant si vyhrazuje právo nenést za realizovanou akci technickou odpovědnost, jsou-li bez jeho vědomí a souhlasu provedeny při realizaci takové neodborné náhrady přístrojů, zařízení či periferií, které mohou mít rozhodující vliv na celkovou funkčnost technologie a nemůže tedy garantovat navržené a vypočtené výkony. Technická zpráva je nedílnou součástí projektu. Tento projekt je připraven pro účely stavebního řízení a nelze podle něj zařízení instalovat (z důvodu možných změn zařízení, které si může vynutit podrobnější rozbor na úrovni prováděcího projektu). 8/9

9 4.8 Požadavky na ostatní profese Stavba: vytvoření stavebních prostupů pro rozvody VZT; podhledy, případně zákryty zařízení v místnostech (se zajištěným přístupem k zařízení revizní otvory); podříznuté dveře bez prahu (příp. dveřní mřížky) Elektro-silnoproud: připojení zařízení na el. energii jištění uzemnění ochrana proti blesku zařízení umístěné na střechách objektu * Podrobný výpis ovládání jednotlivých zařízení je v přiloženém seznamu zařízení. 4.9 Závěr Součástí dodávky a montáže projektovaného zařízení je i dokumentace skutečného stavu, počáteční nastavení a konfigurace systému, oživení systému, komplexní zkoušky, zaškolení určené obsluhy, technická dokumentace rozhodujících zařízení a návody k obsluze. 9/9

10 VPS A A STÁVAJÍCÍ CHLADÍCÍ BOXY 81,45 m2 B Ventilátor v provedení do 1.01 nebezpečí výbuchu SKLAD+MEZIPATRO 49,98 m ZÁDVEŘÍ 2,98 m2 Sklopné okna s ovládáním umístěným tak, aby šlo okno ovládat z podlahy Sklopné okna s ovládáním umístěným tak, aby šlo okno ovládat z podlahy 1.07 DÍLNA 125,52 m KOTELNA 9,27 m SKLAD CHEMIE 30,01 m2 Požární vypěňovací mřížka ARADEX Sklopné okna s ovládáním umístěným tak, aby šlo okno ovládat z podlahy 1.04 OLEJE, BENZÍN 30,01 m2 200 PI 1.09 PŘÍRUČNÍ SKLAD 13,92 m DÍLNA 24,36 m PROVOZNÍ MÍSTNOST 20,96 m2 Sklopné okna s ovládáním umístěným tak, aby šlo okno ovládat z podlahy 1.02 SKLAD DKP 73,54 m B A B C POZNÁMKY - VEŠKERÉ PROSTUPY VZT POTRUBÍ POŽÁRNĚ DĚLÍCÍMI KONSTRUKCEMI MUSÍ BÝT DOZDĚNY A DOTMELENY POŽÁRNÍM TMELEM S POŽADOVANOU POŽÁRNÍ ODOLNOSTÍ ( NAPŘ. HILTI - INTUMEX MG). - NAPOJENÍ VZT JEDNOTEK, VENTILÁTORŮ A TALÍŘOVÝCH VENTILŮ JE PROVEDENO HLUKOVĚ TLUMÍCÍMI A IZOLUJÍCÍMI HADICEMI - NAPŘ. SONODEC D525. MINIMÁLNÍ DÉLKA KAŽDÉ HADICE 1,5 bm. - POŽÁRNÍ IZOLACE MUSÍ BÝT PROVEDENY V POŽADOVANÉ ODOLNOSTI. MUSÍ BÝT POUŽIT UCELENÝ POŽÁRNÍ SYSTÉM (NAPŘ. ROCKWOOL-PYROROCK). - KE VŠEM VZT JEDNOTKÁM, POŽÁRNÍM KLAPKÁM A REGULAČNÍM KLAPKÁM MUSÍ BÝT ZAJIŠTĚN PŘÍSTUP - REVIZNÍ OTVORY V PODHLEDU, RASTROVÉ PODHLEDY A PODOBNĚ. - PŘÍVODNÍ VÝUSTKY JSOU 2-ŘADÉ S VESTAVĚNOU REGULACÍ. ODVODNÍ VÝUSTKY JSOU 1- ŘADÉ S VESTAVĚNOU REGULACÍ. - U STĚNOVÝCH MŘÍŽEK OSAZENÝCH NA HRANICÍCH POŽÁRNÍCH ÚSEKŮ BUDE POUŽIT POŽÁRNÍ VYPĚŇOVACÍ SYSTÉM (NAPŘ. ARADEX). LEGENDA 200 ODVOD VZDUCHU 200 PŘÍVOD VZDUCHU VZT POTRUBÍ ODVÁDĚNÉHO VZDUCHU PODŘÍZNUTÉ DVEŘE BEZ PRAHU PI VPS POŽÁRNÍ IZOLACE POTRUBÍ VEDENO POD STROPEM TLUMIČ HLUKU PROJEKTANT ARCHITEKTONICKO ZAŘÍZENÍ VZDUCHOTECHNIKY: STAVEBNÍ: Autor projektu : Zodpovědný projektant Kraj : Akce : Název : Karlovarský Ing. Jiří Slánský Ing. Jiří Slánský PŮDORYS 1.NP M.Ú. : Hradiště - Lučiny Vedoucí projektant Vypracoval VÝSTAVBA HALY DÍLEN - VOJENSKÝ ÚJEZD HRADIŠTĚ- LUČINY 88 Investor : Vojenské lesy a statky ČR, s.p. Divize K. Vary Formát : Datum : Číslo zakázky : Číslo výkresu : Ing. Ondřej Bílek Ing. Ondřej Bílek 3xA4 08/2011 F.1.4.c02 JIKA-CZ s.r.o Rezidence Šatlava Dlouhá Hradec Králové Stupeň PD : Měřítko : DSP 1:100
