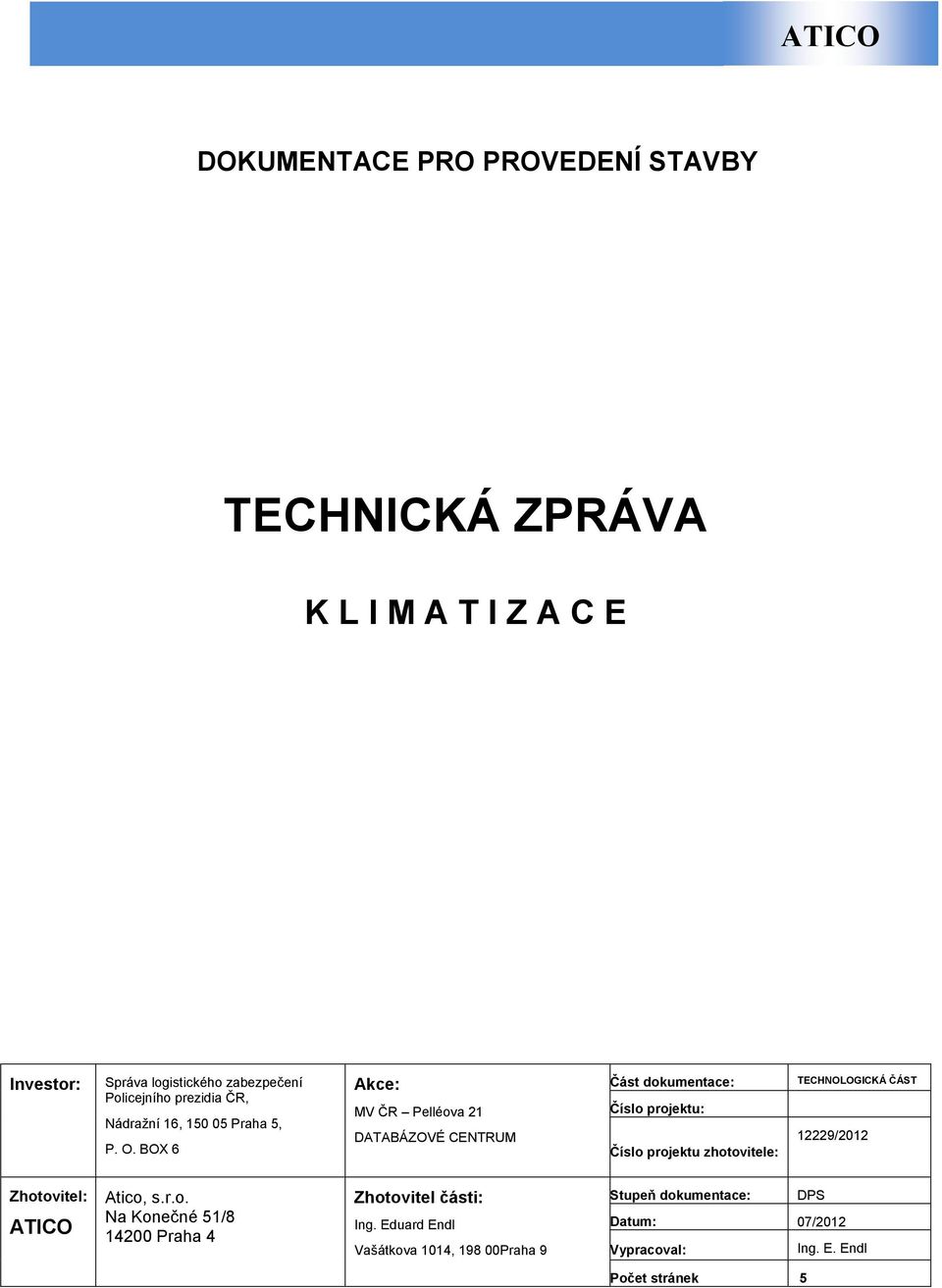

1 ATICO DOKUMENTACE PRO PROVEDENÍ STAVBY TECHNICKÁ ZPRÁVA K L I M A T I Z A C E Investor: Správa logistického zabezpečení Policejního prezidia ČR, Nádražní 16, Praha 5, P. O. BOX 6 Akce: MV ČR Pelléova 21 DATABÁZOVÉ CENTRUM Část dokumentace: Číslo projektu: Číslo projektu zhotovitele: TECHNOLOGICKÁ ČÁST 12229/2012 Zhotovitel: ATICO Atico, s.r.o. Na Konečné 51/ Praha 4 Zhotovitel části: Ing. Eduard Endl Vašátkova 1014, Praha 9 Stupeň dokumentace: DPS Datum: 07/2012 Vypracoval: Ing. E. Endl Počet stránek 5

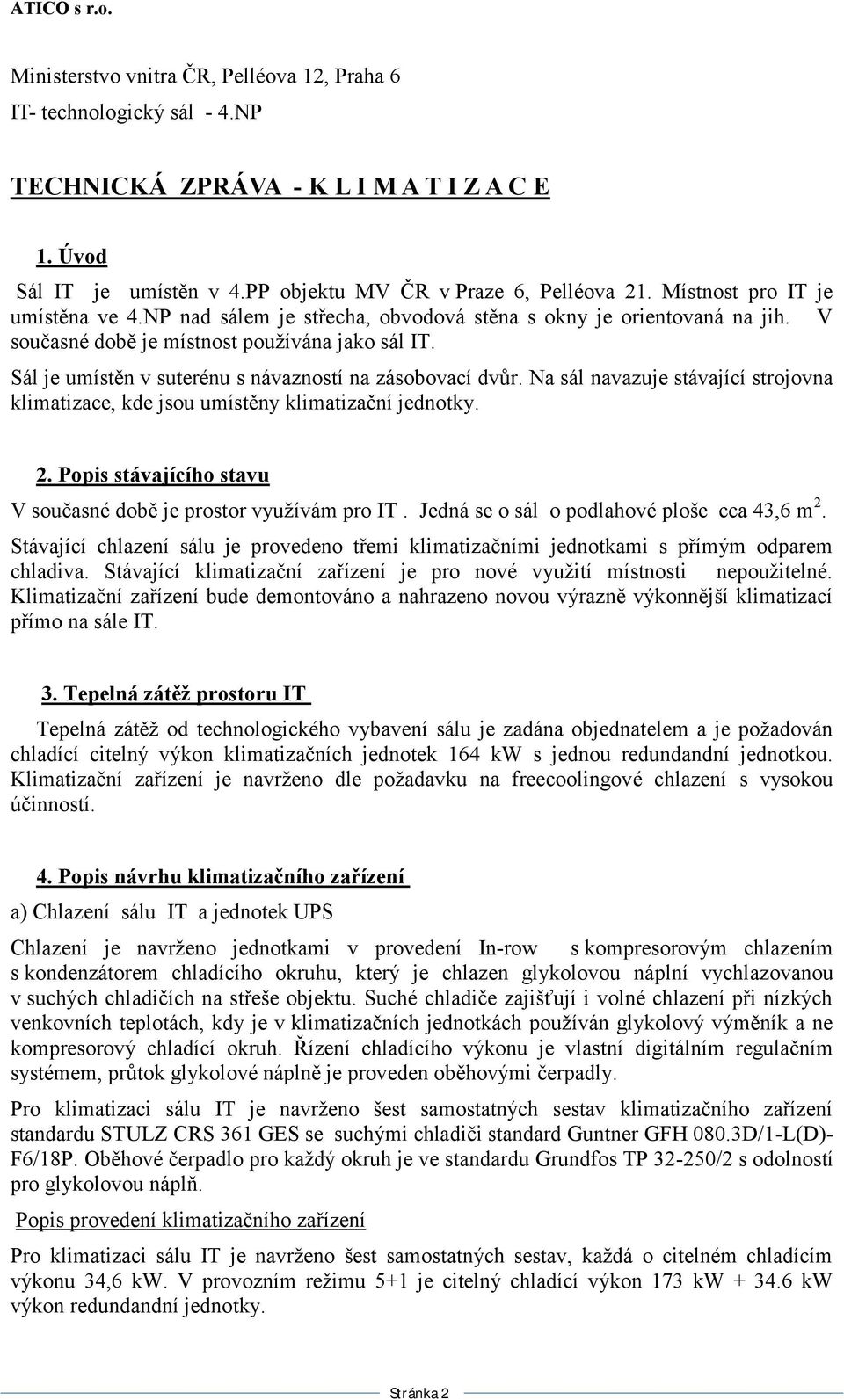

2 Ministerstvo vnitra ČR, Pelléova 12, Praha 6 IT- technologický sál - 4.NP TECHNICKÁ ZPRÁVA - K L I M A T I Z A C E 1. Úvod Sál IT je umístěn v 4.PP objektu MV ČR v Praze 6, Pelléova 21. Místnost pro IT je umístěna ve 4.NP nad sálem je střecha, obvodová stěna s okny je orientovaná na jih. V současné době je místnost používána jako sál IT. Sál je umístěn v suterénu s návazností na zásobovací dvůr. Na sál navazuje stávající strojovna klimatizace, kde jsou umístěny klimatizační jednotky. 2. Popis stávajícího stavu V současné době je prostor využívám pro IT. Jedná se o sál o podlahové ploše cca 43,6 m 2. Stávající chlazení sálu je provedeno třemi klimatizačními jednotkami s přímým odparem chladiva. Stávající klimatizační zařízení je pro nové využití místnosti nepoužitelné. Klimatizační zařízení bude demontováno a nahrazeno novou výrazně výkonnější klimatizací přímo na sále IT. 3. Tepelná zátěž prostoru IT Tepelná zátěž od technologického vybavení sálu je zadána objednatelem a je požadován chladící citelný výkon klimatizačních jednotek 164 kw s jednou redundandní jednotkou. Klimatizační zařízení je navrženo dle požadavku na freecoolingové chlazení s vysokou účinností. 4. Popis návrhu klimatizačního zařízení a) Chlazení sálu IT a jednotek UPS Chlazení je navrženo jednotkami v provedení In-row s kompresorovým chlazením s kondenzátorem chladícího okruhu, který je chlazen glykolovou náplní vychlazovanou v suchých chladičích na střeše objektu. Suché chladiče zajišťují i volné chlazení při nízkých venkovních teplotách, kdy je v klimatizačních jednotkách používán glykolový výměník a ne kompresorový chladící okruh. Řízení chladícího výkonu je vlastní digitálním regulačním systémem, průtok glykolové náplně je proveden oběhovými čerpadly. Pro klimatizaci sálu IT je navrženo šest samostatných sestav klimatizačního zařízení standardu STULZ CRS 361 GES se suchými chladiči standard Guntner GFH 080.3D/1-L(D)- F6/18P. Oběhové čerpadlo pro každý okruh je ve standardu Grundfos TP /2 s odolností pro glykolovou náplň. Popis provedení klimatizačního zařízení Pro klimatizaci sálu IT je navrženo šest samostatných sestav, každá o citelném chladícím výkonu 34,6 kw. V provozním režimu 5+1 je citelný chladící výkon 173 kw kw výkon redundandní jednotky. Stránka 2

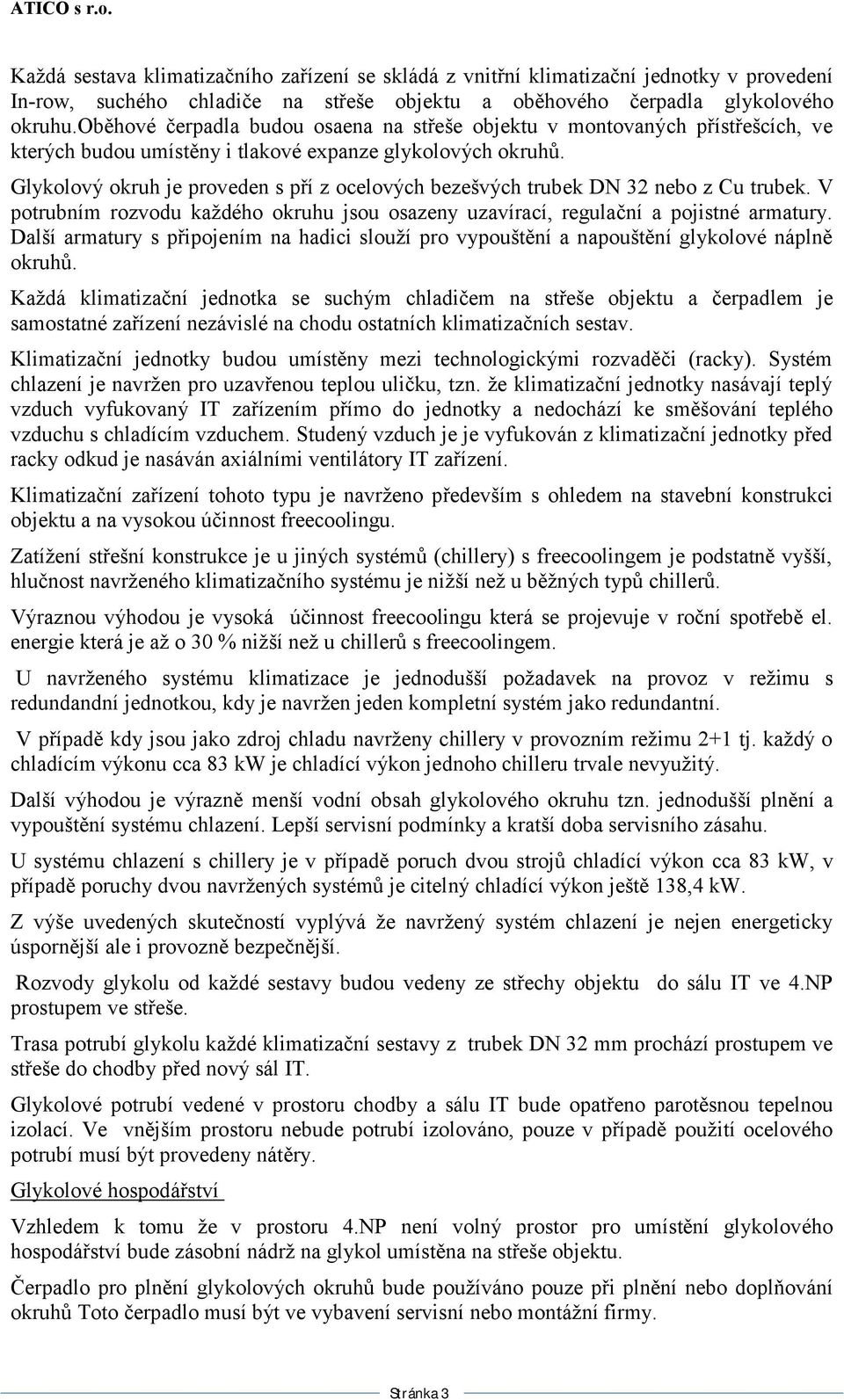

3 Každá sestava klimatizačního zařízení se skládá z vnitřní klimatizační jednotky v provedení In-row, suchého chladiče na střeše objektu a oběhového čerpadla glykolového okruhu.oběhové čerpadla budou osaena na střeše objektu v montovaných přístřešcích, ve kterých budou umístěny i tlakové expanze glykolových okruhů. Glykolový okruh je proveden s pří z ocelových bezešvých trubek DN 32 nebo z Cu trubek. V potrubním rozvodu každého okruhu jsou osazeny uzavírací, regulační a pojistné armatury. Další armatury s připojením na hadici slouží pro vypouštění a napouštění glykolové náplně okruhů. Každá klimatizační jednotka se suchým chladičem na střeše objektu a čerpadlem je samostatné zařízení nezávislé na chodu ostatních klimatizačních sestav. Klimatizační jednotky budou umístěny mezi technologickými rozvaděči (racky). Systém chlazení je navržen pro uzavřenou teplou uličku, tzn. že klimatizační jednotky nasávají teplý vzduch vyfukovaný IT zařízením přímo do jednotky a nedochází ke směšování teplého vzduchu s chladícím vzduchem. Studený vzduch je je vyfukován z klimatizační jednotky před racky odkud je nasáván axiálními ventilátory IT zařízení. Klimatizační zařízení tohoto typu je navrženo především s ohledem na stavební konstrukci objektu a na vysokou účinnost freecoolingu. Zatížení střešní konstrukce je u jiných systémů (chillery) s freecoolingem je podstatně vyšší, hlučnost navrženého klimatizačního systému je nižší než u běžných typů chillerů. Výraznou výhodou je vysoká účinnost freecoolingu která se projevuje v roční spotřebě el. energie která je až o 30 % nižší než u chillerů s freecoolingem. U navrženého systému klimatizace je jednodušší požadavek na provoz v režimu s redundandní jednotkou, kdy je navržen jeden kompletní systém jako redundantní. V případě kdy jsou jako zdroj chladu navrženy chillery v provozním režimu 2+1 tj. každý o chladícím výkonu cca 83 kw je chladící výkon jednoho chilleru trvale nevyužitý. Další výhodou je výrazně menší vodní obsah glykolového okruhu tzn. jednodušší plnění a vypouštění systému chlazení. Lepší servisní podmínky a kratší doba servisního zásahu. U systému chlazení s chillery je v případě poruch dvou strojů chladící výkon cca 83 kw, v případě poruchy dvou navržených systémů je citelný chladící výkon ještě 138,4 kw. Z výše uvedených skutečností vyplývá že navržený systém chlazení je nejen energeticky úspornější ale i provozně bezpečnější. Rozvody glykolu od každé sestavy budou vedeny ze střechy objektu do sálu IT ve 4.NP prostupem ve střeše. Trasa potrubí glykolu každé klimatizační sestavy z trubek DN 32 mm prochází prostupem ve střeše do chodby před nový sál IT. Glykolové potrubí vedené v prostoru chodby a sálu IT bude opatřeno parotěsnou tepelnou izolací. Ve vnějším prostoru nebude potrubí izolováno, pouze v případě použití ocelového potrubí musí být provedeny nátěry. Glykolové hospodářství Vzhledem k tomu že v prostoru 4.NP není volný prostor pro umístění glykolového hospodářství bude zásobní nádrž na glykol umístěna na střeše objektu. Čerpadlo pro plnění glykolových okruhů bude používáno pouze při plnění nebo doplňování okruhů Toto čerpadlo musí být ve vybavení servisní nebo montážní firmy. Stránka 3

4 Vzhledem k tomu že vypouštění glykolových okruhů bude v prostoru chodby a pod zdvojenou podlahou bude pro vypouštění okruhů používáno čerpadlo na dopravu glykolové náplně z prostoru 4.NP na střechu do zásobní nádrže. Propojení plnícího a vypouštěcího čerpadla s vypouštěcími armaturami bude provedeno hadicemi. Propojení hadicemi bude pouze při plnění nebo vypouštění glykolového okruhu. Stáčení glykolové náplně je uvažováno čerpadlem ze dvora do zásobní nádrže na střeše. Pro stáčení glykolu bude použita v době stáčení hadice volně vedená po fasádě. Odpad kondenzátu Odpad kondenzátu bude proveden od každé vnitřní klimatizační jednotky.potrubí bude provedeno z plast. potrubí pro studenou tlakovou vodu DN 25.Zaústění odpadu kondenzátu bude provedeno kanalizačních odpadů které jsou vedeny v instalační šachtě mezi chodbou a sálem. b) Větrání prostoru technologického sálu Větrání bude pouze podtlakové, provedené malým radiálním ventilátorem, který bude umístěn pod parapetem okna. Náhradní vzduch bude přiváděn z chodby přes požární stěnové uzávěry. Větrání slouží k nárazovému provětrání v přítomnosti osob. 5. Demontáže vzduchotechnických zařízení Pro osazení nové klimatizace musí být provedeny následující demontáže vzduchotechnických zařízení: a) Sestava klimatizačního zařízení Midea s nástěnnou výparníkovou jednotkou. b) Sestava klimatizačního zařízení Daikin se stropní výparníkovou jednotkou. a) Sestava klimatizačního zařízení OVER 032 A1 s parapetní výparníkovou jednotkou. Provést kompletní demontáže rozvodů chladiva ve 4.Np a na střeše objektu. 6. Protihluková opatření - nařízení vlády č. 148/2006, ze dne "O ochraně zdraví před škodlivými účinky hluku a vibrací" Chladiče glykolu v tichém provedení jsou umístěny ve venkovním prostoru na střeše objektu. 7. Protipožární opatření Ve stavebních prostupech požárními dělícími konstrukcemi jsou osazeny požární stěnové uzávěry. Prostupy instalací požárně dělícími konstrukcemi budou utěsněny (IV. stupeň požární bezpečnosti) na plnou tloušťku konstrukce, kterou procházejí, v souladu s ČSN Hmoty použité pro utěsnění budou mít stupeň hořlavosti nejvýše B podle ČSN EN , těsnící konstrukce bude vykazovat požární odolnost shodnou s požární odolností konstrukce, kterou budou rozvody prostupovat (není požadována vyšší než 60minut). Prostupy budou těsněny systémově dle standardu např. Hilti, Promat, Intumex atd. Stránka 4

5 Zhotovitel prokáže dokladem, že může provádět protipožární těsnění. Doklad bude předložen při úřední kolaudaci. Dále bude předložen doklad o splnění podmínek zvoleného těsnícího systému. 8. Energetické nároky klimatizace Klimatizace technologického sálu Klimatizační zařízení jedna sestava instalovaný příkon (vnitřní jednotka, suchý chladič, oběhové čerpadlo) Instalovaný příkon el. energie pro 6 sestav celkem 15,67 kw 94,2 kw Provozní příkon el. energie pro 5 sestav celkem 78,35 kw 9. Požadavky na stavební část - stavební připravenost - patky a rám pro suché chladiče - základ pod nádrž glykolu - přístřešky pro oběhová čerpadla a tlak.expanze - prostupy pro požární stěnové uzávěry - vertikální a horizontální prostupy pro potrubí glykolu - montážní úchyty pro kotvení závěsů - volné transportní cesty - odvod kondenzátu od klimatizačních jednotek 10. Požadavky investora Tato dokumentace definuje minimální standardy použitých materiálů a vybavení pro účel cenové nabídky. Dodavatel může investorovi nabídnout změnu komponent s tím, že toto bude výslovně v nabídce uvedeno a doloží investorovi technické listy zařízení. Veškeré komponenty a zařízení budou před realizací schvalovány investorem. Požadavky na montáž a uvedení do provozu Montáž smí provádět pouze firma k tomu kvalifikačně a odborně způsobilá a dle konkrétních požadavků i náležitě proškolená. Při provádění instalace je nutné respektovat příslušná zákonná ustanovení a normy, zejména týkající se bezpečnosti práce a ochrany zdraví. Předkládaná dokumentace neřeší postup organizace výstavby ani zařízení staveniště. Před uvedením zařízení do provozu je nutno provést výchozí revizi. Požadavky na bezpečnost a hygienické požadavky Všechna zařízení, způsob jejich instalace a umístění musí respektovat příslušné požadavky na bezpečnost, spolehlivost a bezproblémový provoz z hlediska platných zákonných ustanovení, hygienických předpisů a dalších norem. El. zařízení smí dodávat, obsluhovat a udržovat pouze osoby splňující kvalifikační předpoklady dané vyhláškou č. 50/1978 Sb. Stránka 5
