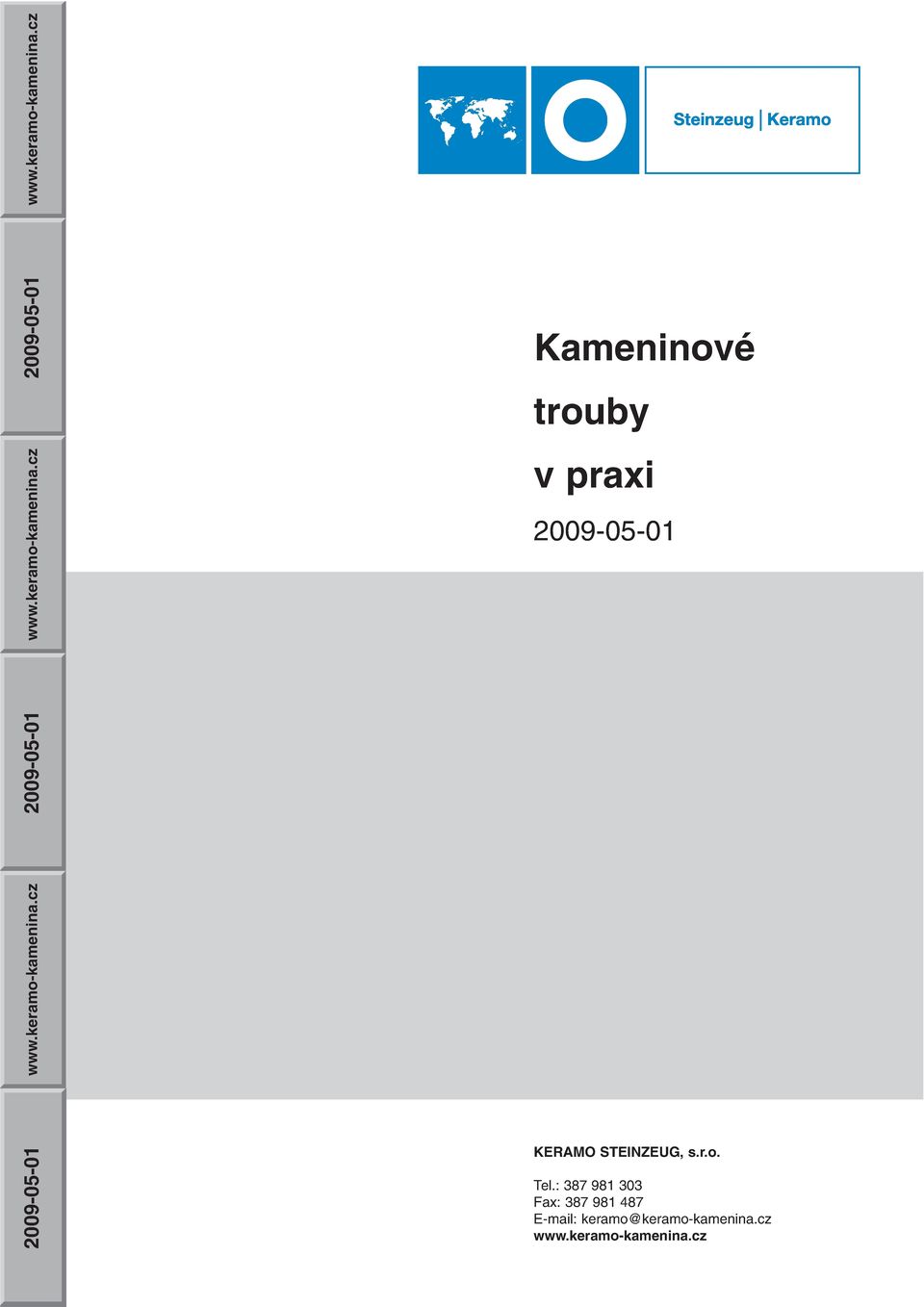

1 Kameninové trouby v praxi KERAMO STEINZEUG, s.r.o. Tel.: Fax: keramo@keramo-kamenina.cz

2 Kameninová trouba hrdlová DN 150, spojovací systém F, spoj L pryïov 2 Kameninová trouba hrdlová DN 250, spojovací systém, spoj K polyuretanov 3 Kameninová odboãka ikmá, spojovací systém /F 4 Kameninová trouba hrdlová DN 600, spojovací systém, spoj S zabru ovan 5 Kameninová trouba readig DN 400 se speciální tûsnicí manïetou z u lechtilé oceli, V4A typ 1 6 Kameninová trouba readig DN 150 se jednoduchou polypropylenovou tûsnicí manïetou,vt

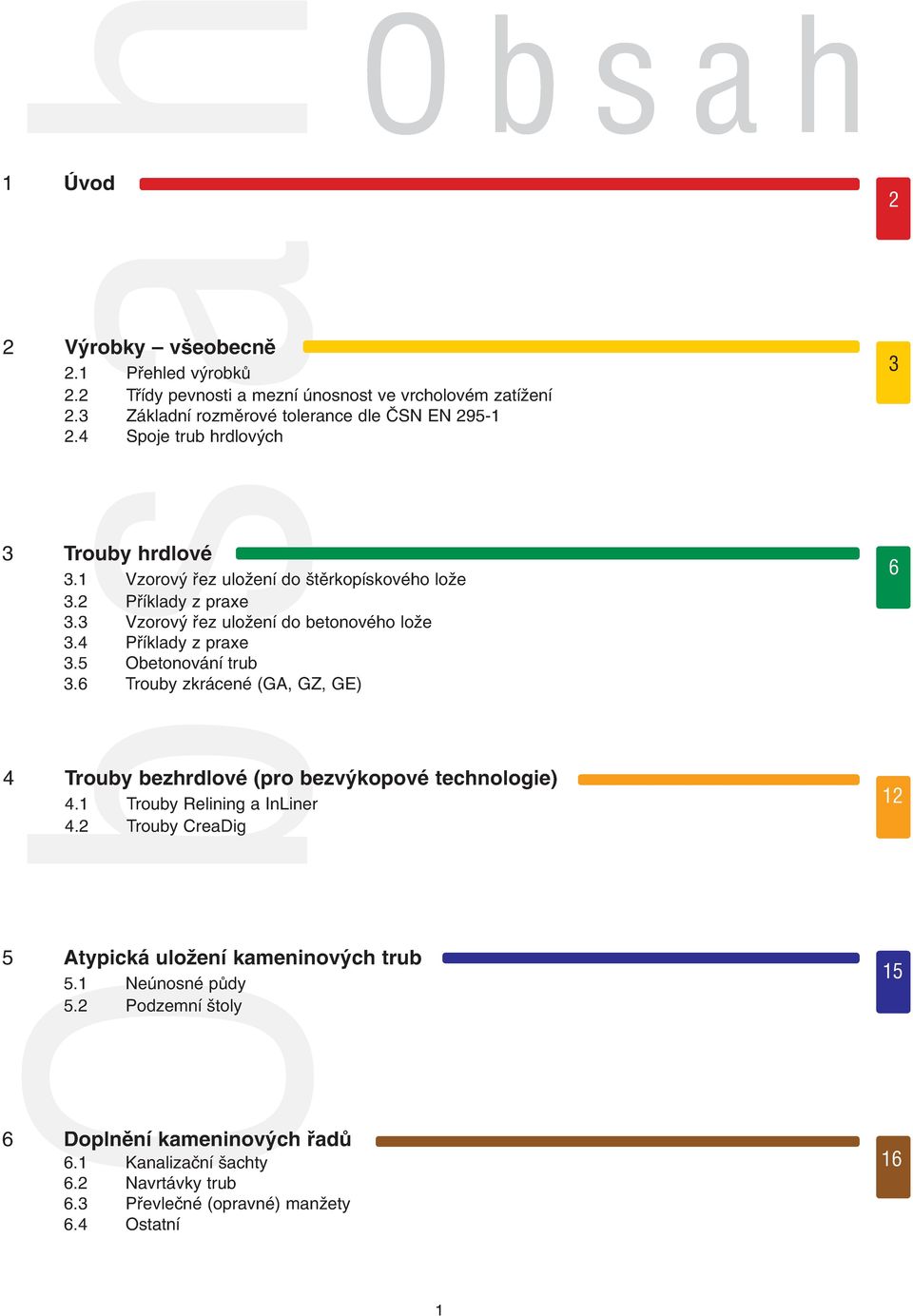

3 Obsah 1 Úvod 2 V robky v eobecnû 2.1 Pfiehled v robkû 2.2 Tfiídy pevnosti a mezní únosnost ve vrcholovém zatíïení 2.3 Základní rozmûrové tolerance dle âsn EN Spoje trub hrdlov ch 3 Trouby hrdlové 3.1 Vzorov fiez uloïení do tûrkopískového loïe 3.2 Pfiíklady z praxe 3.3 Vzorov fiez uloïení do betonového loïe 3.4 Pfiíklady z praxe 3.5 Obetonování trub 3.6 Trouby zkrácené (GA, GZ, GE) 4 Trouby bezhrdlové (pro bezv kopové technologie) 4.1 Trouby Relining a InLiner 4.2 Trouby readig 5 Atypická uloïení kameninov ch trub 5.1 Neúnosné pûdy 5.2 Podzemní toly 6 Doplnûní kameninov ch fiadû 6.1 Kanalizaãní achty 6.2 Navrtávky trub 6.3 Pfievleãné (opravné) manïety 6.4 Ostatní Obsah

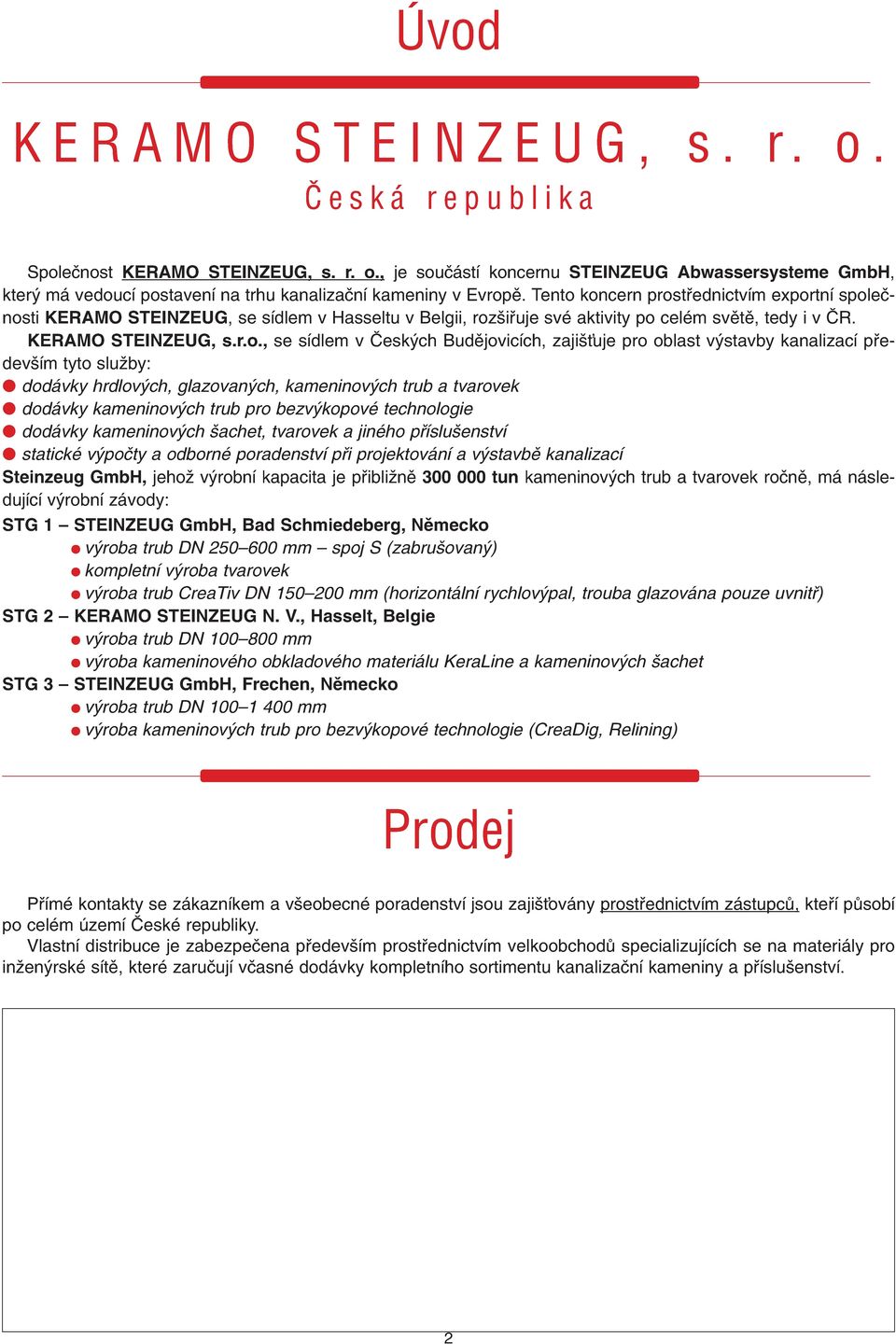

4 Úvod KERAMO STEINZEUG, s. r. o. âeská republika Spoleãnost KERAMO STEINZEUG, s. r. o., je souãástí koncernu STEINZEUG Abwassersysteme GmbH, kter má vedoucí postavení na trhu kanalizaãní kameniny v Evropû. Tento koncern prostfiednictvím exportní spoleãnosti KERAMO STEINZEUG, se sídlem v Hasseltu v Belgii, roz ifiuje své aktivity po celém svûtû, tedy i v âr. KERAMO STEINZEUG, s.r.o., se sídlem v âesk ch Budûjovicích, zaji Èuje pro oblast v stavby kanalizací pfiedev ím tyto sluïby: dodávky hrdlov ch, glazovan ch, kameninov ch trub a tvarovek dodávky kameninov ch trub pro bezv kopové technologie dodávky kameninov ch achet, tvarovek a jiného pfiíslu enství statické v poãty a odborné poradenství pfii projektování a v stavbû kanalizací Steinzeug GmbH, jehoï v robní kapacita je pfiibliïnû tun kameninov ch trub a tvarovek roãnû, má následující v robní závody: STG 1 STEINZEUG GmbH, Bad Schmiedeberg, Nûmecko v roba trub DN mm spoj S (zabru ovan ) kompletní v roba tvarovek v roba trub reativ DN mm (horizontální rychlov pal, trouba glazována pouze uvnitfi) STG 2 KERAMO STEINZEUG N. V., Hasselt, Belgie v roba trub DN mm v roba kameninového obkladového materiálu KeraLine a kameninov ch achet STG 3 STEINZEUG GmbH, Frechen, Nûmecko v roba trub DN mm v roba kameninov ch trub pro bezv kopové technologie (readig, Relining) Prodej Pfiímé kontakty se zákazníkem a v eobecné poradenství jsou zaji Èovány prostfiednictvím zástupcû, ktefií pûsobí po celém území âeské republiky. Vlastní distribuce je zabezpeãena pfiedev ím prostfiednictvím velkoobchodû specializujících se na materiály pro inïen rské sítû, které zaruãují vãasné dodávky kompletního sortimentu kanalizaãní kameniny a pfiíslu enství. 2

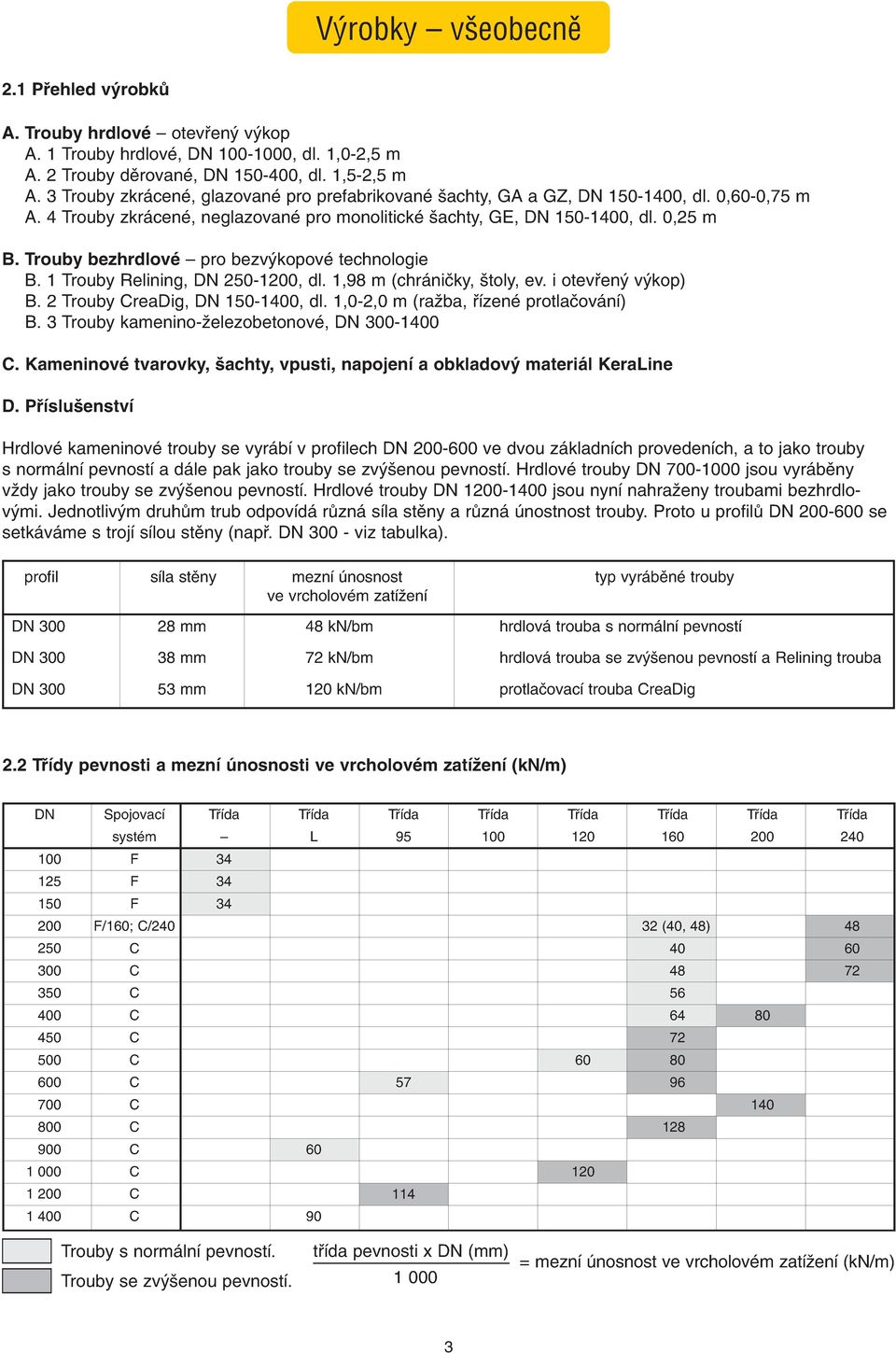

5 V robky v eobecnû 2.1 Pfiehled v robkû A. Trouby hrdlové otevfien v kop A. 1 Trouby hrdlové, DN , dl. 1,0-2,5 m A. 2 Trouby dûrované, DN , dl. 1,5-2,5 m A. 3 Trouby zkrácené, glazované pro prefabrikované achty, GA a GZ, DN , dl. 0,60-0,75 m A. 4 Trouby zkrácené, neglazované pro monolitické achty, GE, DN , dl. 0,25 m B. Trouby bezhrdlové pro bezv kopové technologie B. 1 Trouby Relining, DN , dl. 1,98 m (chrániãky, toly, ev. i otevfien v kop) B. 2 Trouby readig, DN , dl. 1,0-2,0 m (raïba, fiízené protlaãování) B. 3 Trouby kamenino-ïelezobetonové, DN Kameninové tvarovky, achty, vpusti, napojení a obkladov materiál KeraLine D. Pfiíslu enství Hrdlové kameninové trouby se vyrábí v profilech DN ve dvou základních provedeních, a to jako trouby s normální pevností a dále pak jako trouby se zv enou pevností. Hrdlové trouby DN jsou vyrábûny vïdy jako trouby se zv enou pevností. Hrdlové trouby DN jsou nyní nahraïeny troubami bezhrdlov mi. Jednotliv m druhûm trub odpovídá rûzná síla stûny a rûzná únostnost trouby. Proto u profilû DN se setkáváme s trojí sílou stûny (napfi. DN viz tabulka). profil síla stûny mezní únosnost typ vyrábûné trouby ve vrcholovém zatíïení DN mm 48 kn/bm hrdlová trouba s normální pevností DN mm 72 kn/bm hrdlová trouba se zv enou pevností a Relining trouba DN mm 120 kn/bm protlaãovací trouba readig 2.2 Tfiídy pevnosti a mezní únosnosti ve vrcholovém zatíïení (kn/m) DN Spojovací systém F F F F/160; /240 Tfiída Tfiída L Tfiída Tfiída 100 Tfiída Tfiída (40, 48) Tfiída Tfiída Trouby s normální pevností. Trouby se zv enou pevností. tfiída pevnosti x DN (mm) = mezní únosnost ve vrcholovém zatíïení (kn/m)

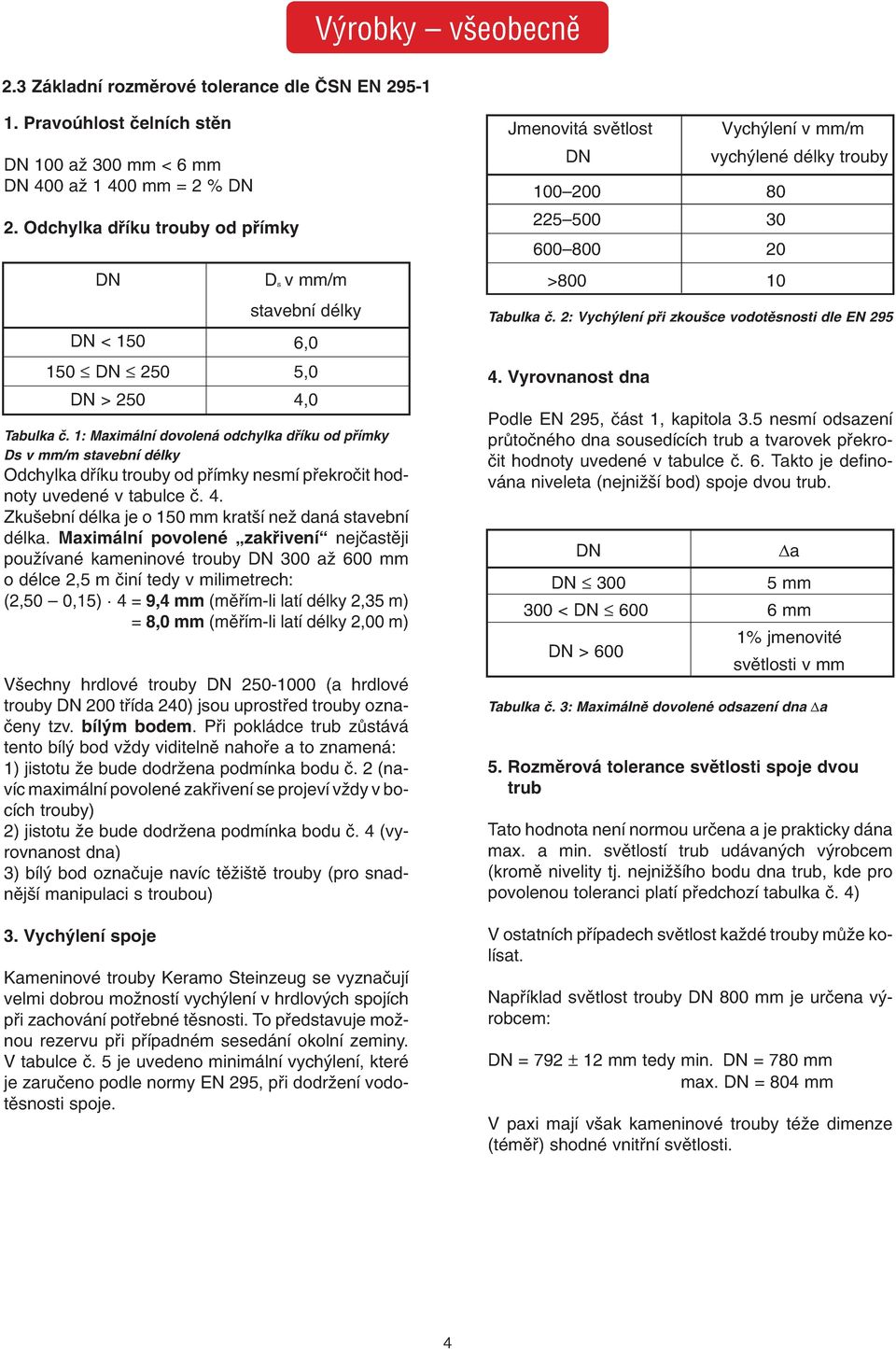

6 V robky v eobecnû 2.3 Základní rozmûrové tolerance dle âsn EN Pravoúhlost ãelních stûn DN 100 aï 300 mm < 6 mm DN 400 aï mm = 2 % DN 2. Odchylka dfiíku trouby od pfiímky DN Tabulka ã. 1: Maximální dovolená odchylka dfiíku od pfiímky Ds v mm/m stavební délky Odchylka dfiíku trouby od pfiímky nesmí pfiekroãit hodnoty uvedené v tabulce ã. 4. Zku ební délka je o 150 mm krat í neï daná stavební délka. Maximální povolené zakfiivení nejãastûji pouïívané kameninové trouby DN 300 aï 600 mm o délce 2,5 m ãiní tedy v milimetrech: (2,50 0,15). 4 = 9,4 mm (mûfiím-li latí délky 2,35 m) = 8,0 mm (mûfiím-li latí délky 2,00 m) V echny hrdlové trouby DN (a hrdlové trouby DN 200 tfiída 240) jsou uprostfied trouby oznaãeny tzv. bíl m bodem. Pfii pokládce trub zûstává tento bíl bod vïdy viditelnû nahofie a to znamená: 1) jistotu Ïe bude dodrïena podmínka bodu ã. 2 (navíc maximální povolené zakfiivení se projeví vïdy v bocích trouby) 2) jistotu Ïe bude dodrïena podmínka bodu ã. 4 (vyrovnanost dna) 3) bíl bod oznaãuje navíc tûïi tû trouby (pro snadnûj í manipulaci s troubou) 3. Vych lení spoje Ds v mm/m stavební délky DN < 150 6,0 150 DN 250 5,0 DN > 250 4,0 Kameninové trouby Keramo Steinzeug se vyznaãují velmi dobrou moïností vych lení v hrdlov ch spojích pfii zachování potfiebné tûsnosti. To pfiedstavuje moïnou rezervu pfii pfiípadném sesedání okolní zeminy. V tabulce ã. 5 je uvedeno minimální vych lení, které je zaruãeno podle normy EN 295, pfii dodrïení vodotûsnosti spoje. Jmenovitá svûtlost DN > Tabulka ã. 2: Vych lení pfii zkou ce vodotûsnosti dle EN Vyrovnanost dna Vych lení v mm/m vych lené délky trouby Podle EN 295, ãást 1, kapitola 3.5 nesmí odsazení prûtoãného dna sousedících trub a tvarovek pfiekroãit hodnoty uvedené v tabulce ã. 6. Takto je definována niveleta (nejniï í bod) spoje dvou trub. DN Tabulka ã. 3: Maximálnû dovolené odsazení dna a 5. Rozmûrová tolerance svûtlosti spoje dvou trub Tato hodnota není normou urãena a je prakticky dána max. a min. svûtlostí trub udávan ch v robcem (kromû nivelity tj. nejniï ího bodu dna trub, kde pro povolenou toleranci platí pfiedchozí tabulka ã. 4) V ostatních pfiípadech svûtlost kaïdé trouby mûïe kolísat. Napfiíklad svûtlost trouby DN 800 mm je urãena v robcem: DN = 792 ± 12 mm tedy min. DN = 780 mm max. DN = 804 mm V paxi mají v ak kameninové trouby téïe dimenze (témûfi) shodné vnitfiní svûtlosti. a DN mm 300 < DN mm DN > 600 1% jmenovité svûtlosti v mm 4

7 V robky v eobecnû 2.4 Spoje trub hrdlov ch Zaruãují tûsnost kanalizace proti tlaku vody 50 kpa (vnitfiní i vnûj í tlak tj. 5 m vodního sloupce) a to i pfii dodateãném pohybu kanalizace. Materiál tûsnûní odpovídá normám âsn EN 295 a âsn EN Pfied pouïitím kanalizaãní kameniny v chemick ch provozech je nutné konzultovat chemickou odolnost spojû s v robcem. Spojovací systém F (spoj L) Spojovací systém (spoj K) Spojovací systém (spoj S) Poznámka: spoj K a S se li í provedením, jejich rozmûry jsou totoïné. v hrdle trouby je vlepeno pryïové tûsnûní. v hrdle trouby je vrstva tvrdého a na dfiíku vrstva pruïného polyuretanu. hrdlo a dfiík trouby jsou brou eny po v palu na pfiesn rozmûr, na dfiíku je pryïové tûsnûní. SPOJOVAæ SYSTÉM F (SPOJ L PRYÎOV ) platí pro DN SPOJOVAæ SYSTÉM (SPOJ K POLYURETANOV ) platí pro DN (+ DN 200 tfi. 240) SPOJOVAæ SYSTÉM (SPOJ S ZABRU OVAN ) platí pro DN (+ DN 250 tfi. 240) 5

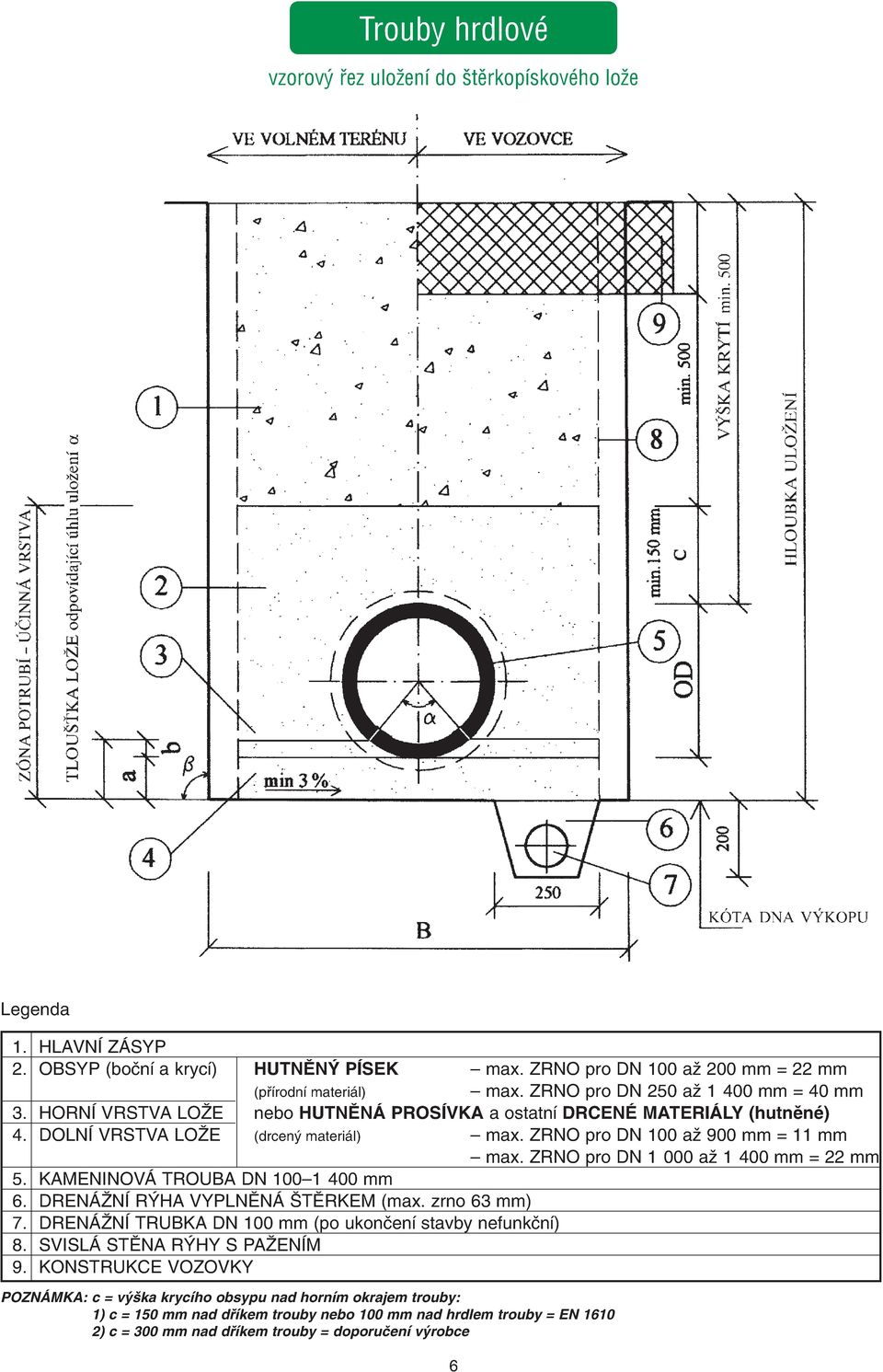

8 Trouby hrdlové vzorov fiez uloïení do tûrkopískového loïe Legenda 1. HLAVNÍ ZÁSYP 2. OBSYP (boãní a krycí) HUTNùN PÍSEK max. ZRNO pro DN 100 aï 200 mm = 22 mm (pfiírodní materiál) max. ZRNO pro DN 250 aï mm = 40 mm 3. HORNÍ VRSTVA LOÎE nebo HUTNùNÁ PROSÍVKA a ostatní DRENÉ MATERIÁLY (hutnûné) 4. DOLNÍ VRSTVA LOÎE (drcen materiál) max. ZRNO pro DN 100 aï 900 mm = 11 mm max. ZRNO pro DN aï mm = 22 mm 5. KAMENINOVÁ TROUBA DN mm 6. DRENÁÎNÍ R HA VYPLNùNÁ TùRKEM (max. zrno 63 mm) 7. DRENÁÎNÍ TRUBKA DN 100 mm (po ukonãení stavby nefunkãní) 8. SVISLÁ STùNA R HY S PAÎENÍM 9. KONSTRUKE VOZOVKY POZNÁMKA: c = v ka krycího obsypu nad horním okrajem trouby: 1) c = 150 mm nad dfiíkem trouby nebo 100 mm nad hrdlem trouby = EN ) c = 300 mm nad dfiíkem trouby = doporuãení v robce 6

9 Trouby hrdlové 3.2 Pfiíklady z praxe S ohledem na praktické provádûní doporuãujeme úhel uloïení 90 GENT Belgie nejjednodu í uloïení do tp. loïe je moïno pouïít i v centrech velk ch mûst (vût inou stejné geologické podloïí - tj. písek) JindfiichÛv Hradec Hvûzdárna DN 300 kamenina - spla ková kanalizace DN 400 plast - de Èová kanalizace (protismûrné odvádûní obou vod) PrÛmyslová zóna DomaÏlice DN 700 de Èová kanalizace DN 300 spla ková kanalizace Hlavní zásady ukládání kameninov ch trub do tûrkopískového loïe 1. âisté naná ení kluzného prostfiedku bez event. pfiimísení zrnek písku na plochu spoje. 2. Bíl montáïní bod v tûïi ti truby je po poloïení trub vïdy orientován vzhûru - zaruãena vyrovnanost spoje ve dnû. 3. Obsyp v zónû potrubí doporuãujeme ke zhutnûní min. 30 cm nad dfiík trouby ( i kdyï norma âsn EN 1610 pfiipou tí 150 mm) lehk mi hutnícími mechanismy (viz zásady hutnûní na str. 36 Technické podklady). 4. Zhutnitelnost v celém profilu je uvaïována o minimální hodnotû 90% Proctora. 5. Pro hrdla trub vyhloubíme montáïní jamku tak, aby dfiík trouby leïel celou plochou na zhutnûném tp. podsypu. 6. Vyluãujeme jakákoliv bodová zatíïení, tedy v Ïádném pfiípadû nedoporuãujeme ukládat trouby na praïce. 7

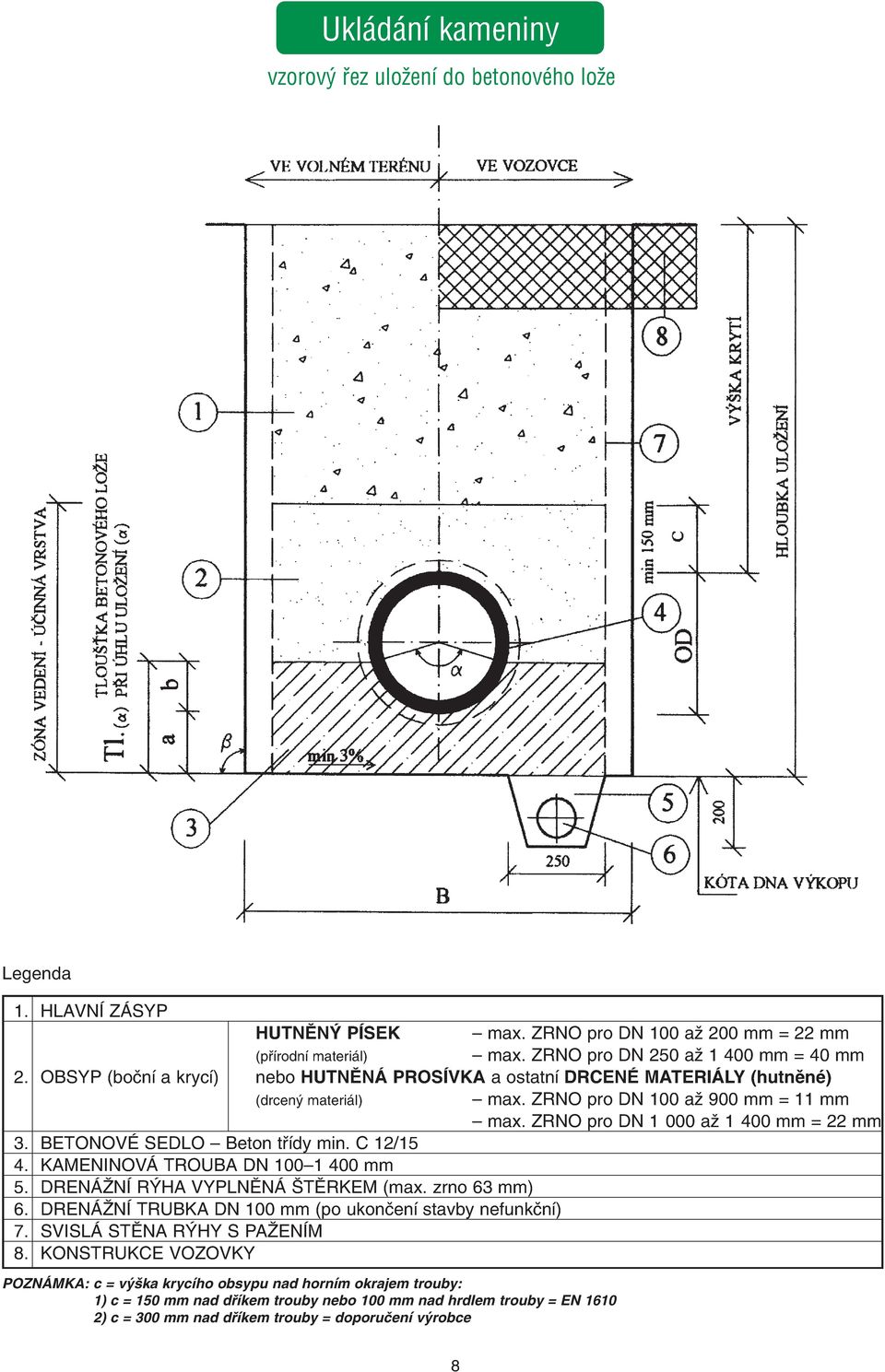

10 Ukládání kameniny vzorov fiez uloïení do betonového loïe Legenda 1. HLAVNÍ ZÁSYP HUTNùN PÍSEK max. ZRNO pro DN 100 aï 200 mm = 22 mm (pfiírodní materiál) max. ZRNO pro DN 250 aï mm = 40 mm 2. OBSYP (boãní a krycí) nebo HUTNùNÁ PROSÍVKA a ostatní DRENÉ MATERIÁLY (hutnûné) (drcen materiál) max. ZRNO pro DN 100 aï 900 mm = 11 mm max. ZRNO pro DN aï mm = 22 mm 3. BETONOVÉ SEDLO Beton tfiídy min. 12/15 4. KAMENINOVÁ TROUBA DN mm 5. DRENÁÎNÍ R HA VYPLNùNÁ TùRKEM (max. zrno 63 mm) 6. DRENÁÎNÍ TRUBKA DN 100 mm (po ukonãení stavby nefunkãní) 7. SVISLÁ STùNA R HY S PAÎENÍM 8. KONSTRUKE VOZOVKY POZNÁMKA: c = v ka krycího obsypu nad horním okrajem trouby: 1) c = 150 mm nad dfiíkem trouby nebo 100 mm nad hrdlem trouby = EN ) c = 300 mm nad dfiíkem trouby = doporuãení v robce 8

11 Trouby hrdlové 3.4 Pfiíklady z praxe Brémy - Nûmecko DN 600 jsou ukládány na Ïelezobetonovou desku do suchého betonu s úhlem uloïení 90 bez podkladních praïcû Tfiebíã DN 600 jednotná kanalizace Ukládání bez pfieru ení stávající kanalizace do suchého betonu bez podkladních praïcû s úhlem uloïení 90 Moravské Budûjovice DN 300 spla ková kanalizace Ukládání na betonové praïce s následn m zalitím tekuté betonové smûsy na úhel uloïení 120 hotoviny u Tábora DN 400 de Èová kanalizace Odvodnûní dálnice D3, velice hlubok v kop, betonová deska + praïce Ukládání kameninov ch trub na praïce? 1. V hody s ohledem na nestabilní základovou spáru r hy umoïàují praïce snadnûj í montáï kameninov ch trub nestabilní dno r hy mnohdy zpevàujeme betonovou deskou kanalizaãní potrubí zaléváme tekutou betonovou smûsí kanalizaci pfiepojujeme za provozu (snadnûj í montáï, protékání cizích vod) 2. Nev hody komplikované zapravování betonové smûsi pod úzk prostor pod trouby (t ká se zejména suchého betonu) nebezpeãí z bodového zatíïení kameninové trouby v místû praïce nebezpeãí prasknutí trouby 3. Závûr praïce pouïívat pouze v nezbytnû nutn ch pfiípadech (nikdy pfii ukládání do tp. loïe) 9

12 Trouby hrdlové 3.5 Obetonování trub Mûfiín okres Îìár nad Sázavou DN 300 spla ková kanalizace Pfiipravené bednûní na budoucí obetonování Velká Bíte okres Îìár nad Sázavou DN 300 spla ková kanalizace v centru mûsta Obetonované potrubí zpevnûné kari sítí, dal í inïen rské sítû ve spoleãné r ze Blatná okres Strakonice DN 400 de Èová kanalizace v centru mûsta Kanalizaãní potrubí je kryto vrstvou men í jak 50 cm Rychlostní komunikace R6 Praha Pavlov DN 300 de Èová kanalizace Obetonování trub jako ochrana pfii ukládání do násypu komunikace Kdy kameninové trouby obetonováváme? 1. JestliÏe kameninové trouby jsou kryty vrstvou men í jak 50 cm, kdy zejména s ohledem na budování jednotliv ch vrstev (tzv. kufru) vozovky dochází k dynamick m úãinkûm velk ch hutnících prostfiedkû, jejichï pfiená ení na stûnu kameninové trouby nelze statick m v poãtem postihnout. 2. Provádûcí firma sama zvolí obetonování trub s ohledem na nepfiíznivé pûdní podmínky (silnû kamenité podloïí, budoucí ãasté pfiejíïdûní stavební mechanizace pfies poloïené potrubí). 3. Provozovatel vyïaduje obetonování z dûvodu moïného po kození ãinností správcû jin ch inïen rsk ch sítí ãi moïné nekázni provádûcí firmy. 10

13 3.6 Trouby zkrácené GA, GZ napojení na prefabrikovanou achtu pomocí glazovan ch trub dl. 60 nebo 75 cm GE napojení na monolitickou achtu pomocí neglazovan ch trub dl. 25 cm Schéma napojení achty Trouby hrdlové Kameninová deska Îlab V tok i vtok prefabrikované achty je rozmûrovû stejn a odpovídá vïdy velikosti d 4 tj. velikosti hrdla kameninové trouby. Znamená to, Ïe z kaïdé strany achty musíme vloïit na odtoku ze achty díl GA, na pfiítoku do achty zkrácenou hrdlovou troubu GZ. Rozmûry tûchto trub ãiní 60 cm pro DN nebo 75 cm pro DN > 300. Zkrácené trouby GZ na pfiítoku a GA na odtoku vytváfiejí kloubové spojení pro pfiípadn pokles (sedání) achty nebo potrubí. Tento pokles mûïe b t zpûsoben opakovan m dopravním zatíïením pûsobícím na achtu ve vozovce, zatímco toto dopravní zatíïení pûsobící na troubu v zemi se jiï prakticky nevyskytuje. Napojení achty na kameninové potrubí pomocí achtov ch vloïek GM a zkrácen ch trub GZ a GA Pfiípady moïného pohybu achty nebo potrubí bez pouïití zkrácen ch trub GA a GZ Svûtlá nad Sázavou okres HavlíãkÛv Brod GE kusy DN 400 pro monolitickou achtu DráÏìany Nûmecko GA a GZ kusy DN 400 pro prefabrikovanou achtu Holandsko DN 1000, GA kus dl. 75 cm NaráÏení achty na kameninové potrubí odtok ze achty Svratka okres Îìár nad Sázavou Komplikovaná montáï achty mezi kameninové potrubí DN 800 a DN 700 bez GA kusu 11

14 Trouby bezhrdlové 4 Trouby bezhrdlové 4.1 Trouby Relining s osazenou spojovací manïetou Kameninová trouba Relining je vyrobena z hrdlové trouby se zv enou únosností, kdy je hrdlo odfiíznuto a oba konce trouby ofrézovány a opatfieny jednoduchou spojovací manïetou. Díky ofrézování je délka trouby 1,98 m. Trouby jsou urãeny do chrániãek, kolektorû, eventuelnû tam, kde je nutno provést velice zúïen otevfien v kop. Hor ovsk T n okres DomaÏlice DN 400 dl. 1,98 m pod dráhou âsd v délce 26 m Zasouvání trub pomocí objímek do zdvojené ocelové chrániãky DN 600 a DN 800 PrÛbûh zasouvání Brémy Nûmecko DN 800 v zúïeném v kopu v centru mûsta (ukládání pouze do tp. loïe) Pfiíklad pouïití Raci objímek pro zasouvání Ústí nad Labem DN 600 pfiíklad zasouvání 12

15 Trouby bezhrdlové 4.2 Trouby readig pro raïení s osazenou speciální spojovací manïetou a) DN 150 dl. 0,5 aï 1,0 m spoj, polypropylenová manïeta zesílená sklenûn mi vlákny b) DN dl. 1,0 nebo 2,0 m spoj V4A-typ 1, manïeta z u lechtilé oceli c) DN dl. 2,0 m spoj V4A-typ 2, manïeta z u lechtilé oceli + rozná ecí prstenec EDÜ Jedná se o kameninové trouby, jejichï hlavní pfiedností je schopnost pfiená et obrovské tlaãné síly v podélném smûru. Tomuto je pfiizpûsobena zejména síla stûny (témûfi dvojnásobná neï u trub hrdlov ch) a ve v robním závodû jiï osazená tûsnící manïeta. Oboustranné glazování sniïuje tfiecí síly na vnûj ím plá ti trub. Tyto trouby mohou b t navíc ve v robním závodû opatfieny tzv. bentonitov mi otvory pro sníïení plá Èového tfiení pfii prûchodu zeminou. DN 1200 dl. 2,0 m, váha 1980 kg Na jedné stranû osazená manïeta z u lechtilé oceli V4A typ 2 vãetnû dfievûného ochranného prstence a ocelového rozná ecího prstence EDÜ DN 1000 dl. 2,0 m, váha 1710 kg Na druhé stranû trouby je zabudované dvojité pryïové tûsnûní a ocelov rozná ecí prstenec EDÜ, kter zvût- uje tlaãné síly a délky protlaãovan ch úsekû Praha Vypich DN 300 dl. 1,0 m, váha 125 kg Pouze na jedné stranû osazena manïeta z u lechtilé oceli, V4A typ 1 vãetnû gumového tûsnûní, druhá strana trouby je pouze ofrézovaná. Pfiipravená sestava pro nekovité vyná ení odtûïené zeminy Jaromûfiice nad Rokytnou okres Tfiebíã DN 500 dl. 1 m, váha 295 kg Rozebraná sestava pro nekovité vyná ení odtû- Ïené zeminy Tyto trouby jsou urãeny pfiedev ím pro fiízenou mikrotuneláï, kterou zaãala v roce 1993 poprvé u nás provádût firma âermák a Hrachovec. V souãasné dobû fiízené protlaãování kameninov ch trub (mikrotuneláï) dále zaji Èují firmy THAS, divize Ingstav Ostrava, SUBTERRA a.s. Praha, MT a.s, mikrotunelování Prostûjov, Stavoreal spol. s r.o. Brno, Michlovsk protlaky a.s. Zlín, OHL ÎS Brno aj. 13

16 Trouby bezhrdlové Ostrava Stará Bûlá DN m, raïba pod hladinou spodní vody Okraj startovací jámy vãetnû usazovacích nádrïí na odtûïenou zeminu Ostrava Stará Bûlá RaÏba v hloubce 6 m, kameninová trouba DN 800 dl. 2,0 m, váha 920 kg Ostrava Stará Bûlá probití se razicího stroje do cílové achty vãetnû následujícího protlaãení kameninov ch trub DN 800 Ostrava Stará Bûlá RaÏba v 11,5 m hloubce v délce 105 m s pfiesností 1 cm ve 0,4% spádu Ostrava Stará Bûlá Razicí stroj ISEKI s v plachem odtûïované zeminy stfiedem protlaãovacích trub do startovací jámy (mikortunelování pomocí hydrov plachu) Jaromûfiice nad Rokytnou okres Tfiebíã DN 500 cca 50 m pod potokem Rokytka (mikrotunelování pomocí tûïních nekû) 14

17 Atypická uloïení kameninov ch trub 5 Neúnosné pûdy, podzemní toly Francie DN 800 pfiechod pfies neúnosné ra elinové podloïí, stabilizace pomocí geotextilie, ukládání do tp. loïe PlzeÀ dálnice D5 DN 400 geotextilie chrání pfied neporu ením spodní vodotûsnou folii v ochranném pásmu vodního zdroje PlzeÀ dálnice D5 DN 400 obetonování potrubí pfied konstrukcí dálniãní stavby na neúnosném podloïí Praha Kyje, Satalice DN 500 tola 8 m pod povrchem Praha Kunratice DN 300 tola 10 m pod povrchem Praha ermífiská ulice DN 800 tola 12 m pod povrchem 15

18 Doplnûní kanalizaãních fiadû 6.1 Kanalizaãní achty a) Vstupní DN mm b) Kontrolní DN mm DN 1000 DN 1000 Pfiíklad uïití kameninové achty DN 1000 DN tzv. Ahrtalaschacht DN

19 Doplnûní kanalizaãních fiadû 6.2 Navrtávky trub Dodateãné napojení kameninové pfiípojky DN 150 a DN 200 mm Vrtan otvor pro DN 150= mm DN 200= mm Osazení B krouïku s následn m zatlaãením kameninového napojení DN 200 s dfiíkem 40 nebo 70 mm Stavební firmy ãasto vrtají do DN 300 mm Správnû od DN 400 mm Napojovací kameninov element DN 150 mm vãetnû montáïní závitové ocelové tyãe. Vrtan otvor mm. Rozsah pouïití: kamenina od DN 400, beton od DN 300 mm. Délka dfiíku napojení: 40, 70, 100 a 200 mm 17

20 6.3 Pfievleãné (opravné) manïety Doplnûní kanalizaãních fiadû Berlín Potsdammer Platz Dodateãné vloïení achty na stávající kanalizaãní fiad Kamenina probíhá i ve dnû achty, cel fiad s ohledem na Ïivotnost je pouze z jednoho materiálu 1. Typ 2A pro DN , neli í-li oba spojovací konce o více jak 8 mm, ífika manïety 100 mm 2. Typ 2B pro DN , neli í-li oba spojovací konce o více jak 12 mm, ífika manïety 190 mm Hlavní kanalizaãní fiad DN 300 byl budován bezv kopovû z trub readig 3. Typ 2B pro DN , ífika manïety 190 mm Oprava - rozbije-li se jiï v zabudovaném fiadu trouba Dodateãné vloïení bezhrdlé odboãky 18

21 Doplnûní kanalizaãních fiadû 6.4 Ostatní P krouïek nahrazuje nahrazuje originální tûsnûní na konci zkracované trouby Kameninová trouba DN 200 dl. 2,5 m vyrábûná tzv. rychlov palem je glazovaná pouze uvnitfi Obkladov kameninov materiál KeraLine je vhodn pro jakékoliv obklady Obkladov materiál KeraLine (neglazované destiãky rozmûrû 242x115x15, 242x75x15, 242x55x15, 352x115x15 mm) Pozor na nesprávné ukládání trub na stavbû Správnû zabudované keramické trouby slouïí bezpeãnû stovky let (pozor pfii manipulaci, keramika je kfiehká) 19

22 Doplnûní kanalizaãních fiadû Kameninové trouby jsou vïdy skladovány na dfievûn ch prokladcích DN 400 Tábor- hotoviny Odvodnûní dálnice D3 v násypu DN 400/150 Od profilu DN 400 a v e jsou odboãky pouze kolmé (barva bílá levá odboãka, barva ãervená pravá) DN 200 readig Znaãení trub je vyraïeno na dfiíku trouby DN 300 readig Spojovací manïeta z u lechtilé oceli V4A typ 1 Kanalizaãní fiad vãetnû achet je s ohledem na Ïivotnost tvofien pouze z jednoho materiálu 20

23 DN 1400 dl. 2,0 m, novû vyrábûná kameninová trouba readig Pfiíklad pouïití Relining trouby DN 800 v centru mûsta
