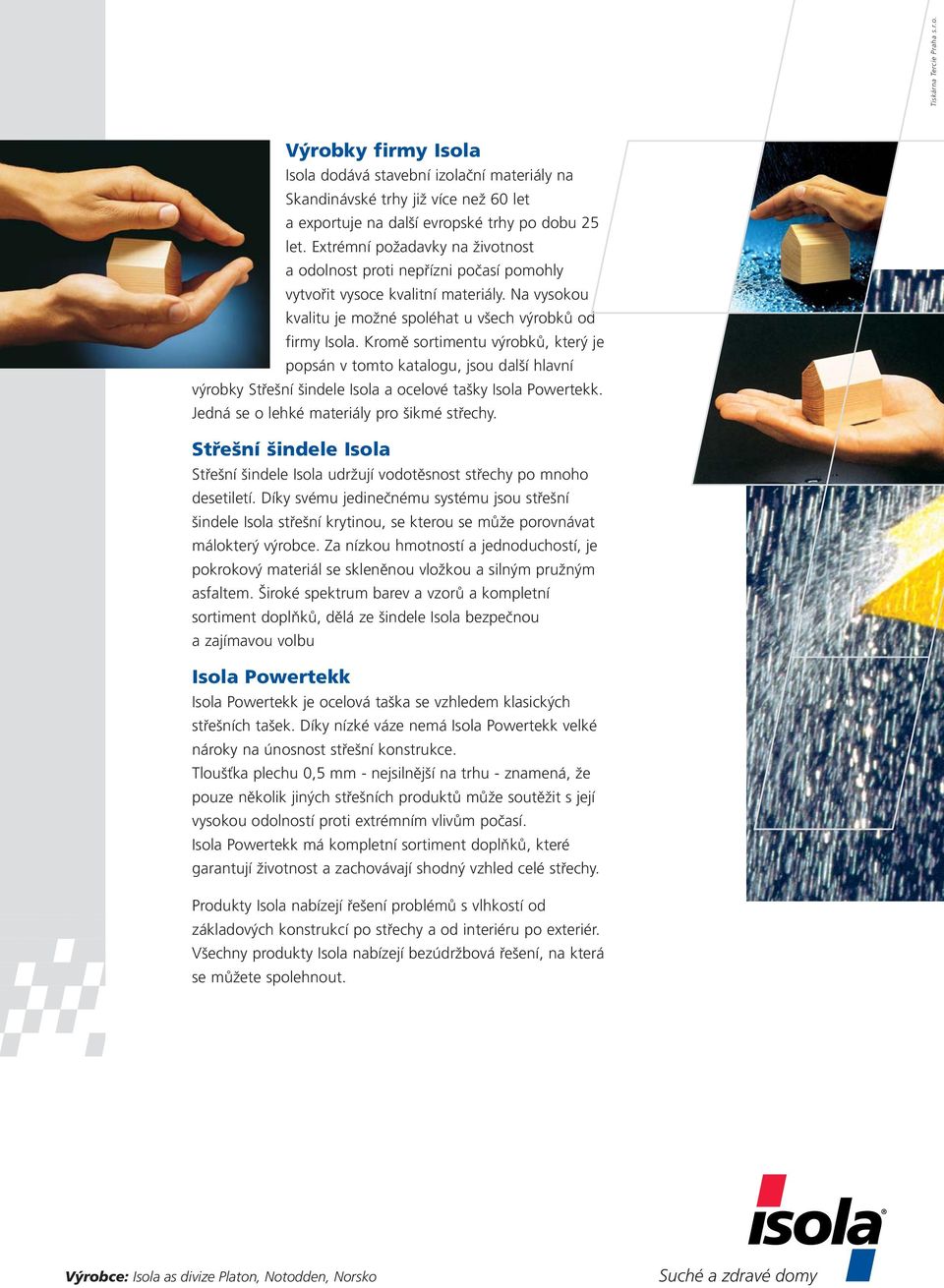

2 Tiskárna Tercie Praha s.r.o. V robky firmy Isola Isola dodává stavební izolaãní materiály na Skandinávské trhy jiï více neï 60 let a exportuje na dal í evropské trhy po dobu 25 let. Extrémní poïadavky na Ïivotnost a odolnost proti nepfiízni poãasí pomohly vytvofiit vysoce kvalitní materiály. Na vysokou kvalitu je moïné spoléhat u v ech v robkû od firmy Isola. Kromû sortimentu v robkû, kter je popsán v tomto katalogu, jsou dal í hlavní v robky Stfie ní indele Isola a ocelové ta ky Isola Powertekk. Jedná se o lehké materiály pro ikmé stfiechy. Stfie ní indele Isola Stfie ní indele Isola udrïují vodotûsnost stfiechy po mnoho desetiletí. Díky svému jedineãnému systému jsou stfie ní indele Isola stfie ní krytinou, se kterou se mûïe porovnávat málokter v robce. Za nízkou hmotností a jednoduchostí, je pokrokov materiál se sklenûnou vloïkou a siln m pruïn m asfaltem. iroké spektrum barev a vzorû a kompletní sortiment doplàkû, dûlá ze indele Isola bezpeãnou a zajímavou volbu Isola Powertekk Isola Powertekk je ocelová ta ka se vzhledem klasick ch stfie ních ta ek. Díky nízké váze nemá Isola Powertekk velké nároky na únosnost stfie ní konstrukce. Tlou Èka plechu 0,5 mm - nejsilnûj í na trhu - znamená, Ïe pouze nûkolik jin ch stfie ních produktû mûïe soutûïit s její vysokou odolností proti extrémním vlivûm poãasí. Isola Powertekk má kompletní sortiment doplàkû, které garantují Ïivotnost a zachovávají shodn vzhled celé stfiechy. Produkty Isola nabízejí fie ení problémû s vlhkostí od základov ch konstrukcí po stfiechy a od interiéru po exteriér. V echny produkty Isola nabízejí bezúdrïbová fie ení, na která se mûïete spolehnout. V robce: Isola as divize Platon, Notodden, Norsko Suché a zdravé domy

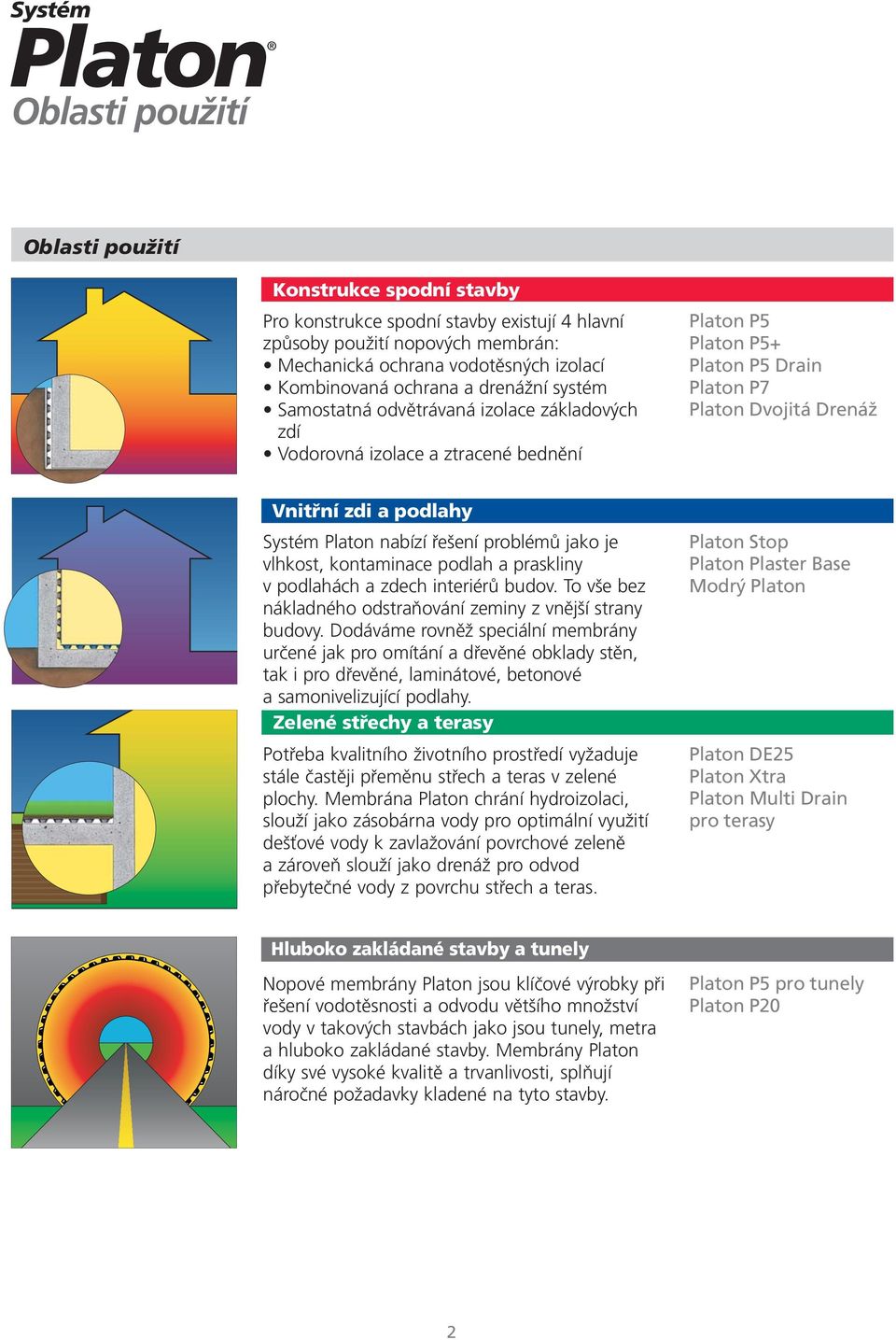

3 Systém Platon Oblasti pouïití Oblasti pouïití Konstrukce spodní stavby Pro konstrukce spodní stavby existují 4 hlavní zpûsoby pouïití nopov ch membrán: Mechanická ochrana vodotûsn ch izolací Kombinovaná ochrana a drenáïní systém Samostatná odvûtrávaná izolace základov ch zdí Vodorovná izolace a ztracené bednûní Platon P5 Platon P5+ Platon P5 Drain Platon P7 Platon Dvojitá DrenáÏ Vnitfiní zdi a podlahy Systém Platon nabízí fie ení problémû jako je vlhkost, kontaminace podlah a praskliny v podlahách a zdech interiérû budov. To v e bez nákladného odstraàování zeminy z vnûj í strany budovy. Dodáváme rovnûï speciální membrány urãené jak pro omítání a dfievûné obklady stûn, tak i pro dfievûné, laminátové, betonové a samonivelizující podlahy. Zelené stfiechy a terasy Potfieba kvalitního Ïivotního prostfiedí vyïaduje stále ãastûji pfiemûnu stfiech a teras v zelené plochy. Membrána Platon chrání hydroizolaci, slouïí jako zásobárna vody pro optimální vyuïití de Èové vody k zavlaïování povrchové zelenû a zároveà slouïí jako drenáï pro odvod pfiebyteãné vody z povrchu stfiech a teras. Platon Stop Platon Plaster Base Modr Platon Platon DE25 Platon Xtra Platon Multi Drain pro terasy Hluboko zakládané stavby a tunely Nopové membrány Platon jsou klíãové v robky pfii fie ení vodotûsnosti a odvodu vût ího mnoïství vody v takov ch stavbách jako jsou tunely, metra a hluboko zakládané stavby. Membrány Platon díky své vysoké kvalitû a trvanlivosti, splàují nároãné poïadavky kladené na tyto stavby. Platon P5 pro tunely Platon P20 2

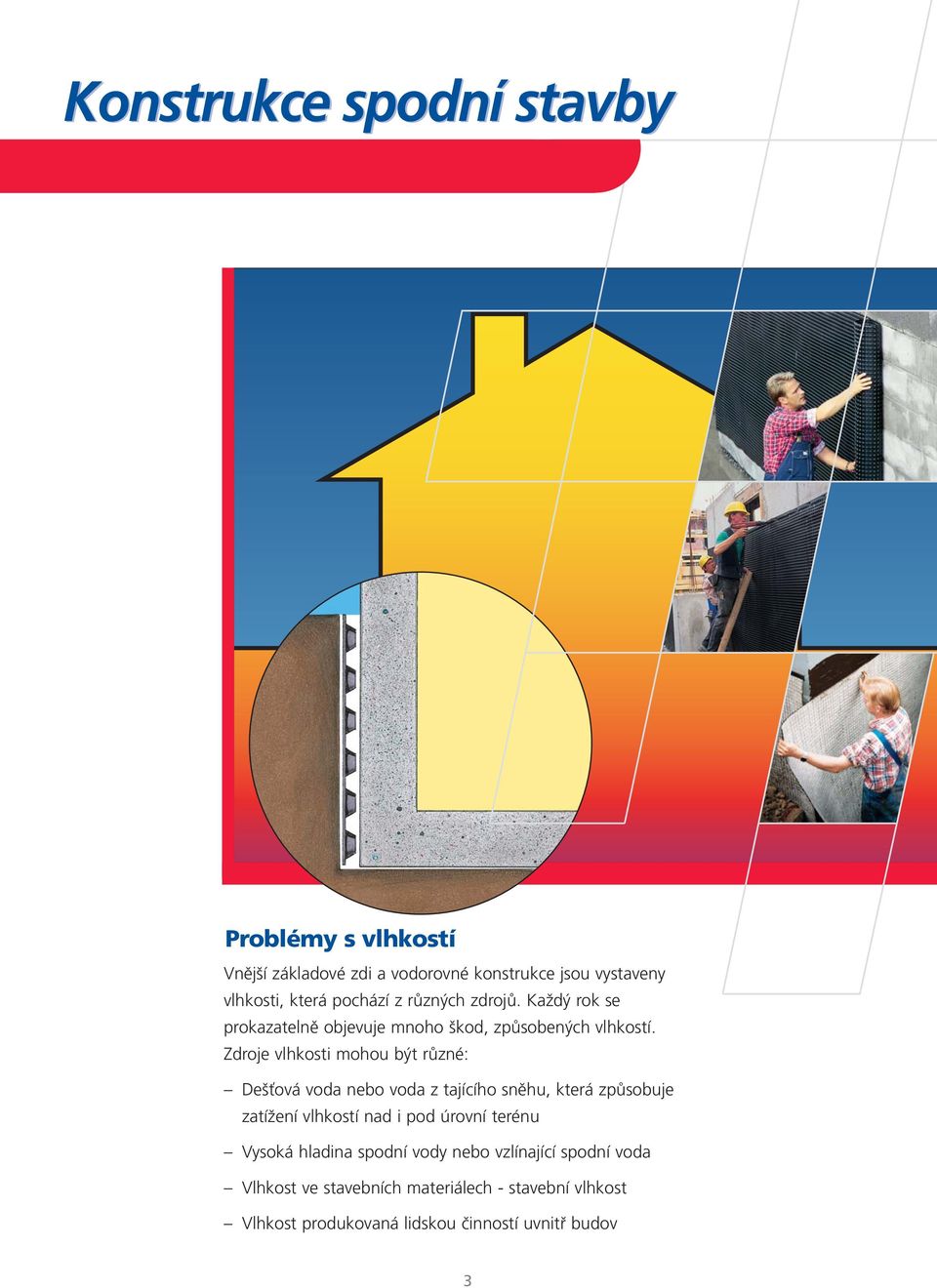

4 Konstrukce spodní stavby Problémy s vlhkostí Vnûj í základové zdi a vodorovné konstrukce jsou vystaveny vlhkosti, která pochází z rûzn ch zdrojû. KaÏd rok se prokazatelnû objevuje mnoho kod, zpûsoben ch vlhkostí. Zdroje vlhkosti mohou b t rûzné: De Èová voda nebo voda z tajícího snûhu, která zpûsobuje zatíïení vlhkostí nad i pod úrovní terénu Vysoká hladina spodní vody nebo vzlínající spodní voda Vlhkost ve stavebních materiálech - stavební vlhkost Vlhkost produkovaná lidskou ãinností uvnitfi budov 3

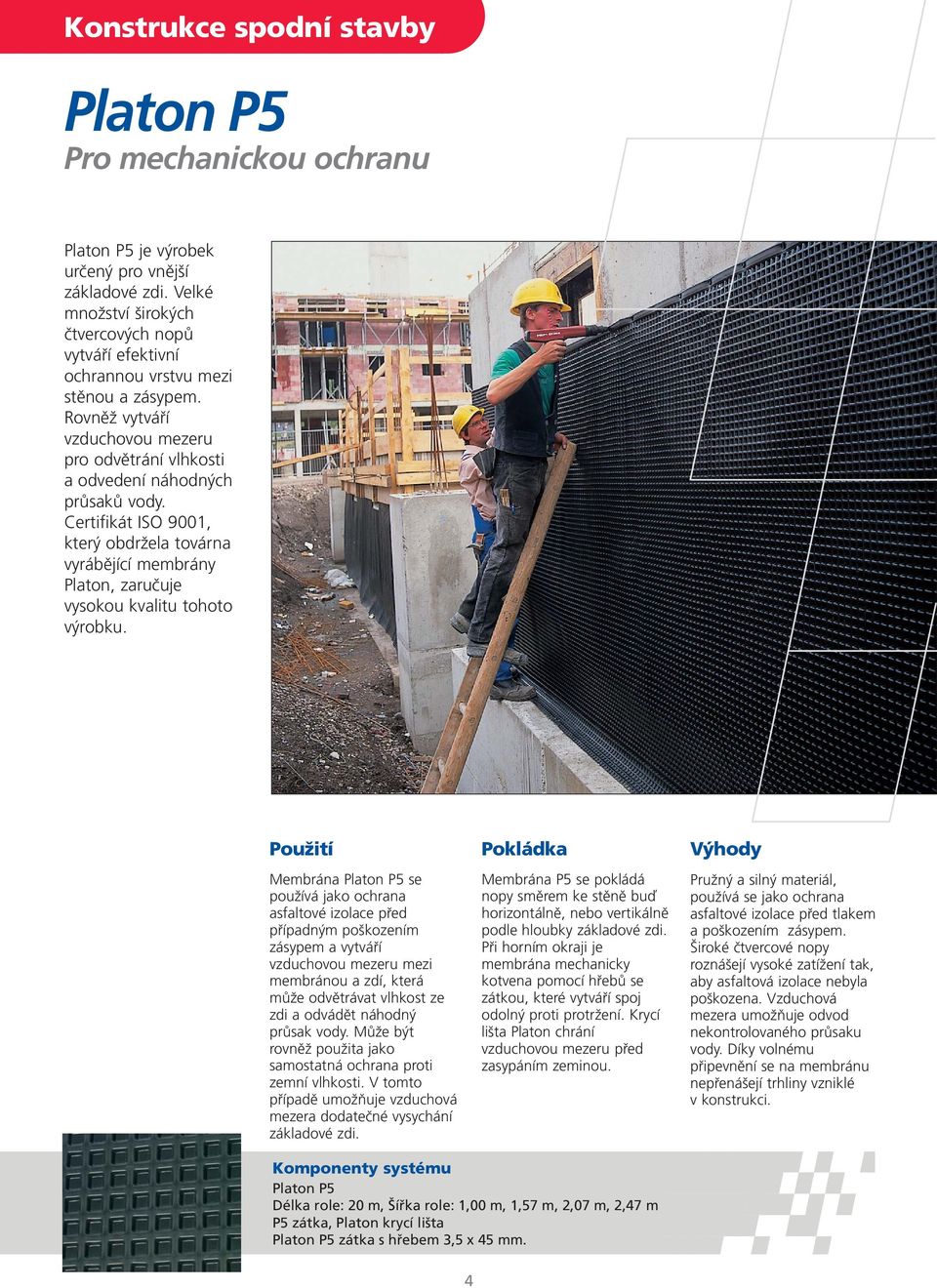

5 Konstrukce spodní stavby Platon P5 Pro mechanickou ochranu Platon P5 je v robek urãen pro vnûj í základové zdi. Velké mnoïství irok ch ãtvercov ch nopû vytváfií efektivní ochrannou vrstvu mezi stûnou a zásypem. RovnûÏ vytváfií vzduchovou mezeru pro odvûtrání vlhkosti a odvedení náhodn ch prûsakû vody. Certifikát ISO 9001, kter obdrïela továrna vyrábûjící membrány Platon, zaruãuje vysokou kvalitu tohoto v robku. Membrána Platon P5 se pouïívá jako ochrana asfaltové izolace pfied pfiípadn m po kozením zásypem a vytváfií vzduchovou mezeru mezi membránou a zdí, která mûïe odvûtrávat vlhkost ze zdi a odvádût náhodn prûsak vody. MÛÏe b t rovnûï pouïita jako samostatná ochrana proti zemní vlhkosti. V tomto pfiípadû umoïàuje vzduchová mezera dodateãné vysychání základové zdi. 4 Membrána P5 se pokládá nopy smûrem ke stûnû buì horizontálnû, nebo vertikálnû podle hloubky základové zdi. Pfii horním okraji je membrána mechanicky kotvena pomocí hfiebû se zátkou, které vytváfií spoj odoln proti protrïení. Krycí li ta Platon chrání vzduchovou mezeru pfied zasypáním zeminou. Platon P5 Délka role: 20 m, ífika role: 1,00 m, 1,57 m, 2,07 m, 2,47 m P5 zátka, Platon krycí li ta Platon P5 zátka s hfiebem 3,5 x 45 mm. PruÏn a siln materiál, pouïívá se jako ochrana asfaltové izolace pfied tlakem a po kozením zásypem. iroké ãtvercové nopy rozná ejí vysoké zatíïení tak, aby asfaltová izolace nebyla po kozena. Vzduchová mezera umoïàuje odvod nekontrolovaného prûsaku vody. Díky volnému pfiipevnûní se na membránu nepfiená ejí trhliny vzniklé v konstrukci.

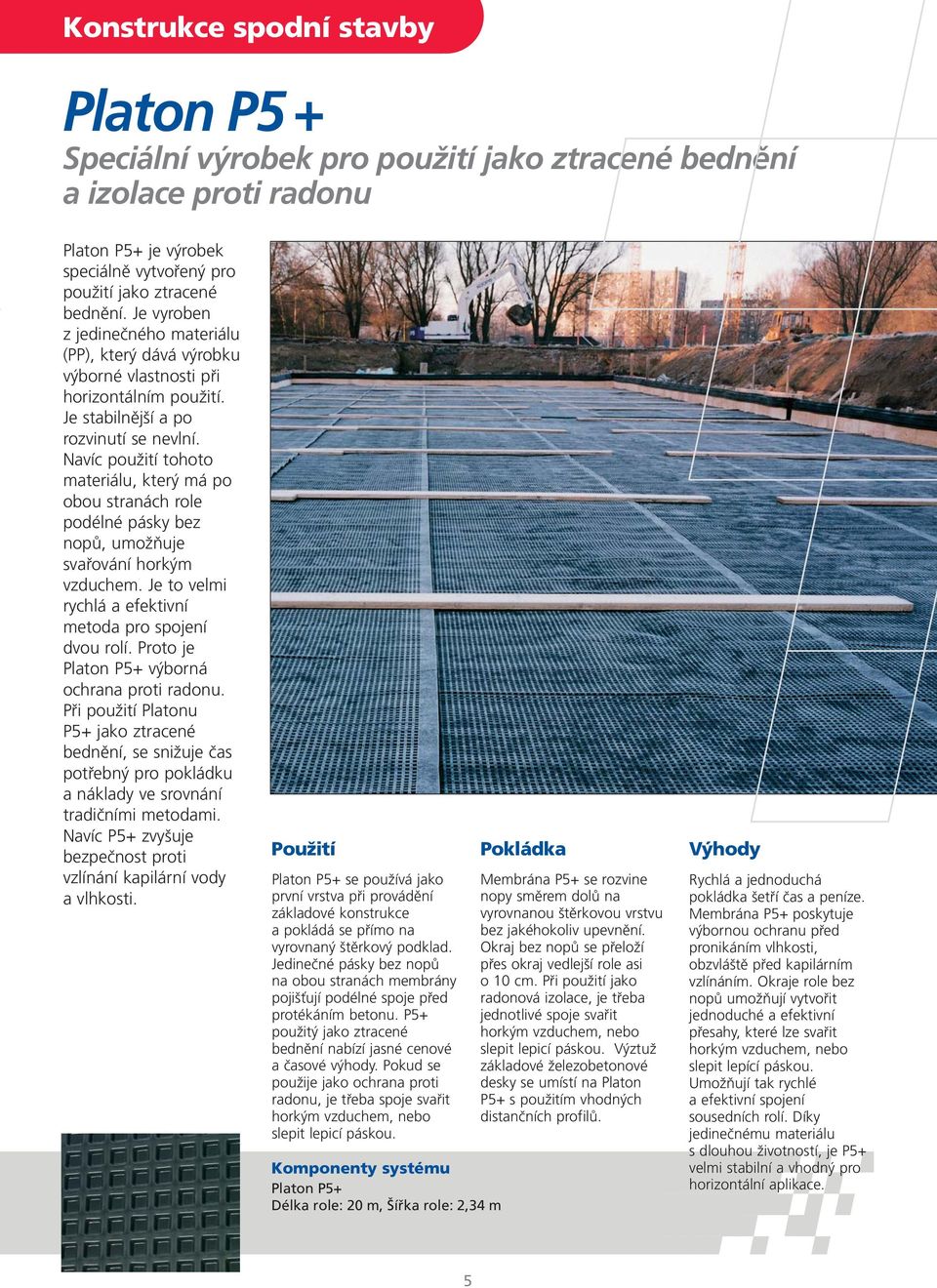

6 Konstrukce spodní stavby Platon P5 + Speciální v robek pro pouïití jako ztracené bednûní a izolace proti radonu Platon P5+ je v robek speciálnû vytvofien pro pouïití jako ztracené bednûní. Je vyroben z jedineãného materiálu (PP), kter dává v robku v borné vlastnosti pfii horizontálním pouïití. Je stabilnûj í a po rozvinutí se nevlní. Navíc pouïití tohoto materiálu, kter má po obou stranách role podélné pásky bez nopû, umoïàuje svafiování hork m vzduchem. Je to velmi rychlá a efektivní metoda pro spojení dvou rolí. Proto je Platon P5+ v borná ochrana proti radonu. Pfii pouïití Platonu P5+ jako ztracené bednûní, se sniïuje ãas potfiebn pro pokládku a náklady ve srovnání tradiãními metodami. Navíc P5+ zvy uje bezpeãnost proti vzlínání kapilární vody a vlhkosti. Platon P5+ se pouïívá jako první vrstva pfii provádûní základové konstrukce a pokládá se pfiímo na vyrovnan tûrkov podklad. Jedineãné pásky bez nopû na obou stranách membrány poji Èují podélné spoje pfied protékáním betonu. P5+ pouïit jako ztracené bednûní nabízí jasné cenové a ãasové v hody. Pokud se pouïije jako ochrana proti radonu, je tfieba spoje svafiit hork m vzduchem, nebo slepit lepicí páskou. Platon P5+ Délka role: 20 m, ífika role: 2,34 m Membrána P5+ se rozvine nopy smûrem dolû na vyrovnanou tûrkovou vrstvu bez jakéhokoliv upevnûní. Okraj bez nopû se pfieloïí pfies okraj vedlej í role asi o 10 cm. Pfii pouïití jako radonová izolace, je tfieba jednotlivé spoje svafiit hork m vzduchem, nebo slepit lepicí páskou. V ztuï základové Ïelezobetonové desky se umístí na Platon P5+ s pouïitím vhodn ch distanãních profilû. Rychlá a jednoduchá pokládka etfií ãas a peníze. Membrána P5+ poskytuje v bornou ochranu pfied pronikáním vlhkosti, obzvlá tû pfied kapilárním vzlínáním. Okraje role bez nopû umoïàují vytvofiit jednoduché a efektivní pfiesahy, které lze svafiit hork m vzduchem, nebo slepit lepící páskou. UmoÏÀují tak rychlé a efektivní spojení sousedních rolí. Díky jedineãnému materiálu s dlouhou Ïivotností, je P5+ velmi stabilní a vhodn pro horizontální aplikace. 5

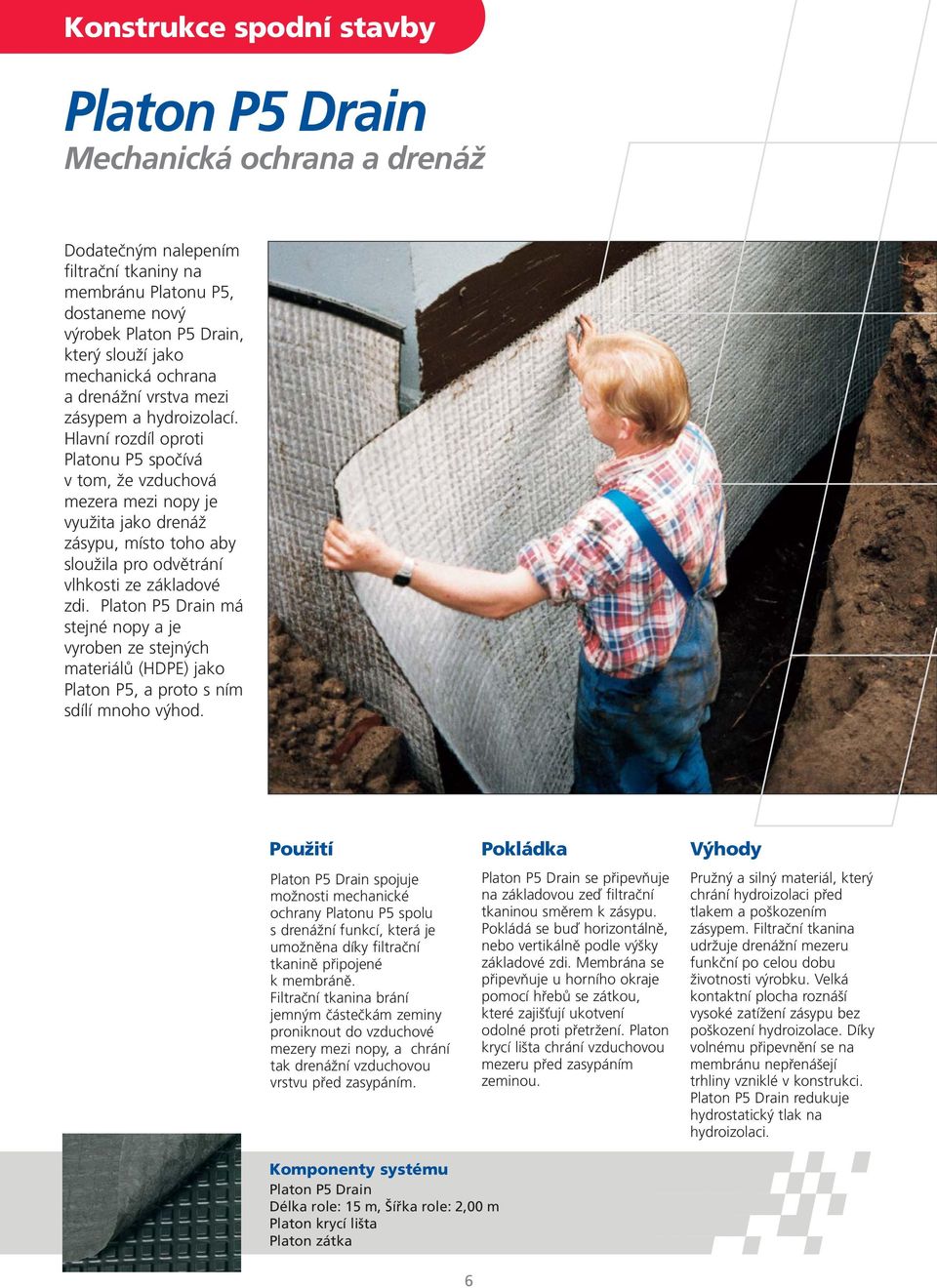

7 Konstrukce spodní stavby Platon P5 Drain Mechanická ochrana a drenáï Dodateãn m nalepením filtraãní tkaniny na membránu Platonu P5, dostaneme nov v robek Platon P5 Drain, kter slouïí jako mechanická ochrana a drenáïní vrstva mezi zásypem a hydroizolací. Hlavní rozdíl oproti Platonu P5 spoãívá v tom, Ïe vzduchová mezera mezi nopy je vyuïita jako drenáï zásypu, místo toho aby slouïila pro odvûtrání vlhkosti ze základové zdi. Platon P5 Drain má stejné nopy a je vyroben ze stejn ch materiálû (HDPE) jako Platon P5, a proto s ním sdílí mnoho v hod. Platon P5 Drain spojuje moïnosti mechanické ochrany Platonu P5 spolu s drenáïní funkcí, která je umoïnûna díky filtraãní tkaninû pfiipojené k membránû. Filtraãní tkanina brání jemn m ãásteãkám zeminy proniknout do vzduchové mezery mezi nopy, a chrání tak drenáïní vzduchovou vrstvu pfied zasypáním. Platon P5 Drain Délka role: 15 m, ífika role: 2,00 m Platon krycí li ta Platon zátka 6 Platon P5 Drain se pfiipevàuje na základovou zeì filtraãní tkaninou smûrem k zásypu. Pokládá se buì horizontálnû, nebo vertikálnû podle v ky základové zdi. Membrána se pfiipevàuje u horního okraje pomocí hfiebû se zátkou, které zaji Èují ukotvení odolné proti pfietrïení. Platon krycí li ta chrání vzduchovou mezeru pfied zasypáním zeminou. PruÏn a siln materiál, kter chrání hydroizolaci pfied tlakem a po kozením zásypem. Filtraãní tkanina udrïuje drenáïní mezeru funkãní po celou dobu Ïivotnosti v robku. Velká kontaktní plocha rozná í vysoké zatíïení zásypu bez po kození hydroizolace. Díky volnému pfiipevnûní se na membránu nepfiená ejí trhliny vzniklé v konstrukci. Platon P5 Drain redukuje hydrostatick tlak na hydroizolaci.

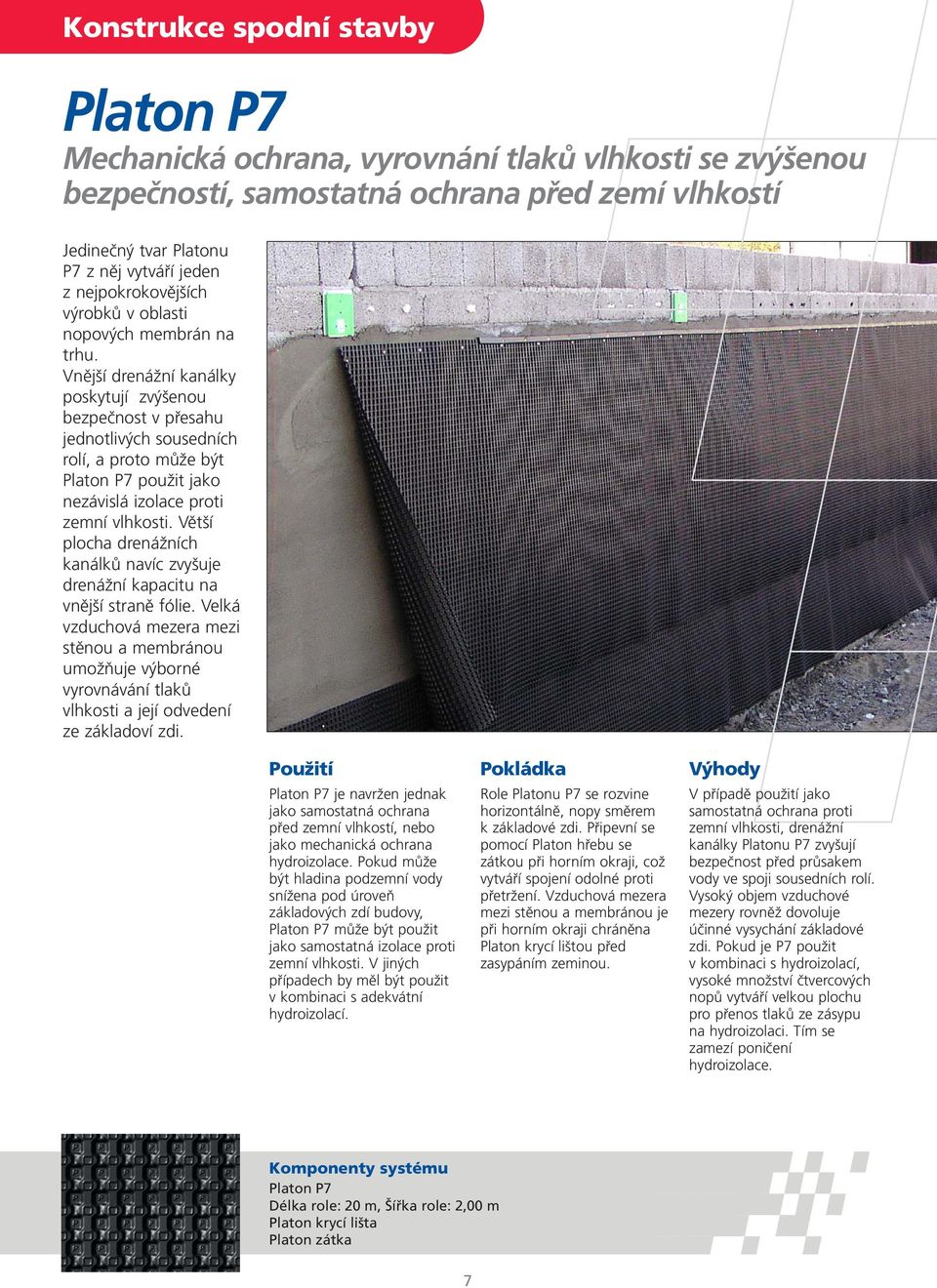

8 Konstrukce spodní stavby Platon P7 Mechanická ochrana, vyrovnání tlakû vlhkosti se zv enou bezpeãností, samostatná ochrana pfied zemí vlhkostí Jedineãn tvar Platonu P7 z nûj vytváfií jeden z nejpokrokovûj ích v robkû v oblasti nopov ch membrán na trhu. Vnûj í drenáïní kanálky poskytují zv enou bezpeãnost v pfiesahu jednotliv ch sousedních rolí, a proto mûïe b t Platon P7 pouïit jako nezávislá izolace proti zemní vlhkosti. Vût í plocha drenáïních kanálkû navíc zvy uje drenáïní kapacitu na vnûj í stranû fólie. Velká vzduchová mezera mezi stûnou a membránou umoïàuje v borné vyrovnávání tlakû vlhkosti a její odvedení ze základoví zdi. Platon P7 je navrïen jednak jako samostatná ochrana pfied zemní vlhkostí, nebo jako mechanická ochrana hydroizolace. Pokud mûïe b t hladina podzemní vody sníïena pod úroveà základov ch zdí budovy, Platon P7 mûïe b t pouïit jako samostatná izolace proti zemní vlhkosti. V jin ch pfiípadech by mûl b t pouïit v kombinaci s adekvátní hydroizolací. Role Platonu P7 se rozvine horizontálnû, nopy smûrem k základové zdi. Pfiipevní se pomocí Platon hfiebu se zátkou pfii horním okraji, coï vytváfií spojení odolné proti pfietrïení. Vzduchová mezera mezi stûnou a membránou je pfii horním okraji chránûna Platon krycí li tou pfied zasypáním zeminou. V pfiípadû pouïití jako samostatná ochrana proti zemní vlhkosti, drenáïní kanálky Platonu P7 zvy ují bezpeãnost pfied prûsakem vody ve spoji sousedních rolí. Vysok objem vzduchové mezery rovnûï dovoluje úãinné vysychání základové zdi. Pokud je P7 pouïit v kombinaci s hydroizolací, vysoké mnoïství ãtvercov ch nopû vytváfií velkou plochu pro pfienos tlakû ze zásypu na hydroizolaci. Tím se zamezí poniãení hydroizolace. Platon P7 Délka role: 20 m, ífika role: 2,00 m Platon krycí li ta Platon zátka 7

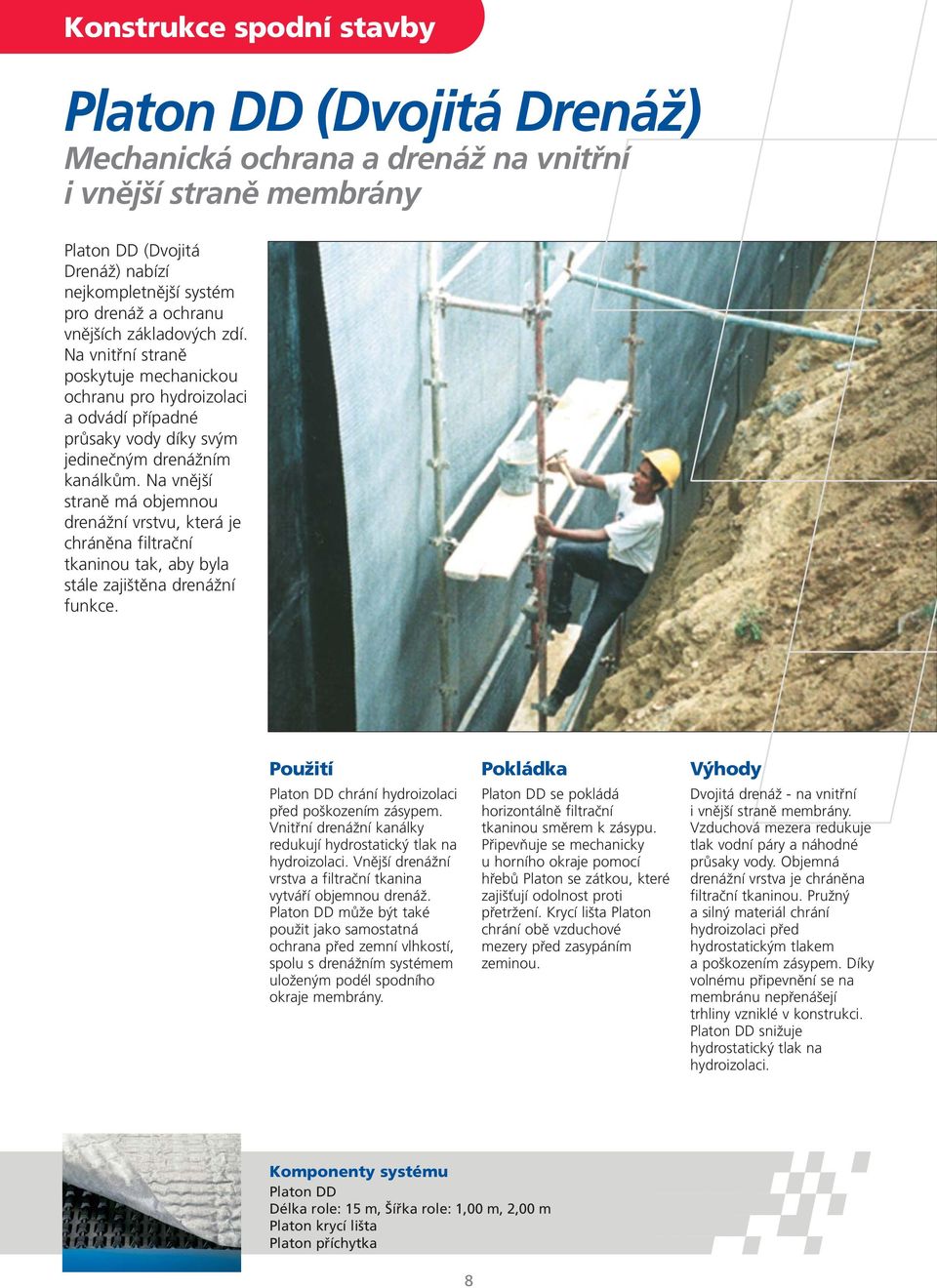

9 Konstrukce spodní stavby Platon DD (Dvojitá DrenáÏ) Mechanická ochrana a drenáï na vnitfiní i vnûj í stranû membrány Platon DD (Dvojitá DrenáÏ) nabízí nejkompletnûj í systém pro drenáï a ochranu vnûj ích základov ch zdí. Na vnitfiní stranû poskytuje mechanickou ochranu pro hydroizolaci a odvádí pfiípadné prûsaky vody díky sv m jedineãn m drenáïním kanálkûm. Na vnûj í stranû má objemnou drenáïní vrstvu, která je chránûna filtraãní tkaninou tak, aby byla stále zaji tûna drenáïní funkce. Platon DD chrání hydroizolaci pfied po kozením zásypem. Vnitfiní drenáïní kanálky redukují hydrostatick tlak na hydroizolaci. Vnûj í drenáïní vrstva a filtraãní tkanina vytváfií objemnou drenáï. Platon DD mûïe b t také pouïit jako samostatná ochrana pfied zemní vlhkostí, spolu s drenáïním systémem uloïen m podél spodního okraje membrány. Platon DD se pokládá horizontálnû filtraãní tkaninou smûrem k zásypu. PfiipevÀuje se mechanicky u horního okraje pomocí hfiebû Platon se zátkou, které zaji Èují odolnost proti pfietrïení. Krycí li ta Platon chrání obû vzduchové mezery pfied zasypáním zeminou. Dvojitá drenáï - na vnitfiní i vnûj í stranû membrány. Vzduchová mezera redukuje tlak vodní páry a náhodné prûsaky vody. Objemná drenáïní vrstva je chránûna filtraãní tkaninou. PruÏn a siln materiál chrání hydroizolaci pfied hydrostatick m tlakem a po kozením zásypem. Díky volnému pfiipevnûní se na membránu nepfiená ejí trhliny vzniklé v konstrukci. Platon DD sniïuje hydrostatick tlak na hydroizolaci. Platon DD Délka role: 15 m, ífika role: 1,00 m, 2,00 m Platon krycí li ta Platon pfiíchytka 8

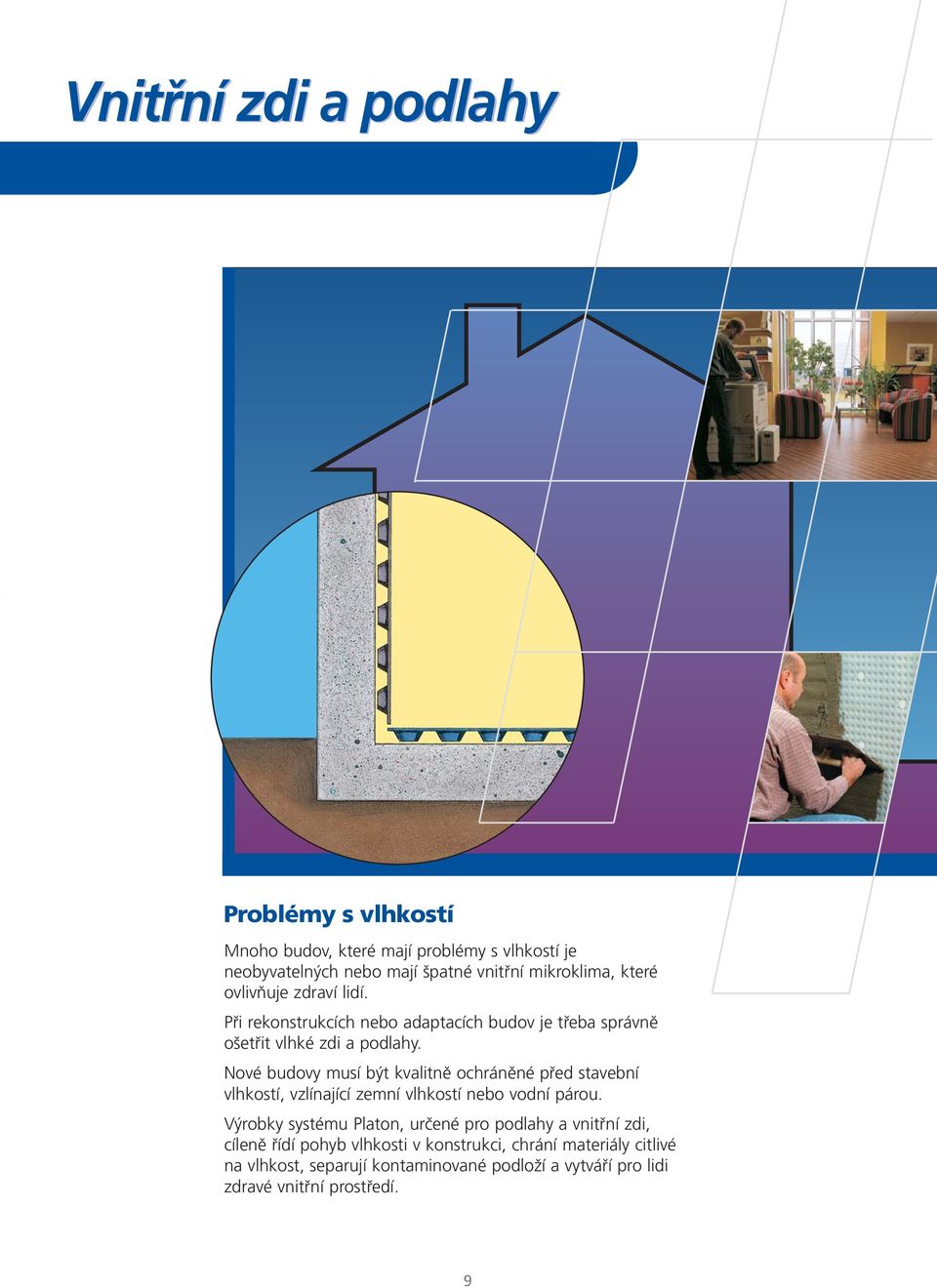

10 Vnitfiní zdi a podlahy Problémy s vlhkostí Mnoho budov, které mají problémy s vlhkostí je neobyvateln ch nebo mají patné vnitfiní mikroklima, které ovlivàuje zdraví lidí. Pfii rekonstrukcích nebo adaptacích budov je tfieba správnû o etfiit vlhké zdi a podlahy. Nové budovy musí b t kvalitnû ochránûné pfied stavební vlhkostí, vzlínající zemní vlhkostí nebo vodní párou. V robky systému Platon, urãené pro podlahy a vnitfiní zdi, cílenû fiídí pohyb vlhkosti v konstrukci, chrání materiály citlivé na vlhkost, separují kontaminované podloïí a vytváfií pro lidi zdravé vnitfiní prostfiedí. 9

11 Vnitfiní zdi a podlahy Platon Stop Pro dfievûné a laminátové plovoucí podlahy na betonovém podkladu Platon Stop je membrána pod plovoucí podlahy na bázi dfieva, s vysok m difúzním odporem a nízkou konstrukãní v kou. Membrána slouïí jako ochrana proti vlhkosti a vytváfií pruïn podklad, kter pûsobí zároveà i jako izolace proti kroãejovému hluku. V robek je velmi vhodn pro lepené i nelepené parkety a laminátové podlahy. Ochrana proti vlhkosti se zv enou pruïností pod plovoucí podlahy na bázi dfieva na podkladní betonové vrstvû. Platon Stop je vhodn i pro velká zatíïení, protoïe zatíïení se pfiená í pfies membránu pfiímo do podkladního betonu. Pfii slepení spojû pomocí lepicí pásky Platon, mûïe b t Platon stop pouïit na betonov ch podkladech do relativní vlhkosti 95 %, nebo pfii hmotnostním obsahu vlhkosti do 5%. Platon Stop se pokládá nopy smûrem k podlaze. Pfiesahy se spojují lepicí Páskou Platon. Páska mûïe b t rovnûï pouïita u stûny k ochranû hrany parket. Betonová podkladní vrstva pod Platonem Stop musí b t vyrovnána podle pfiedpisû v robcû parket a laminátov ch podlah. V borná ochrana proti vlhkosti a zv ené pohodlí pro uïivatele podlahy. Odolnost proti proraïení a pfietrïení pfii montáïi. Stálost materiálu a jeho funkce po celou dobu jeho Ïivotnosti. Ochrana proti vlhkosti, pruïná vrstva a ochrana proti kroãejovému hluku v jednom v robku. Vhodné pod parkety a laminátové podlahy Pfiíznivá cena Platon Stop Rozmûr role: 1,25 x 15 m, 2,05 x 20 m Platon Páska: 50 mm x 25 m 10

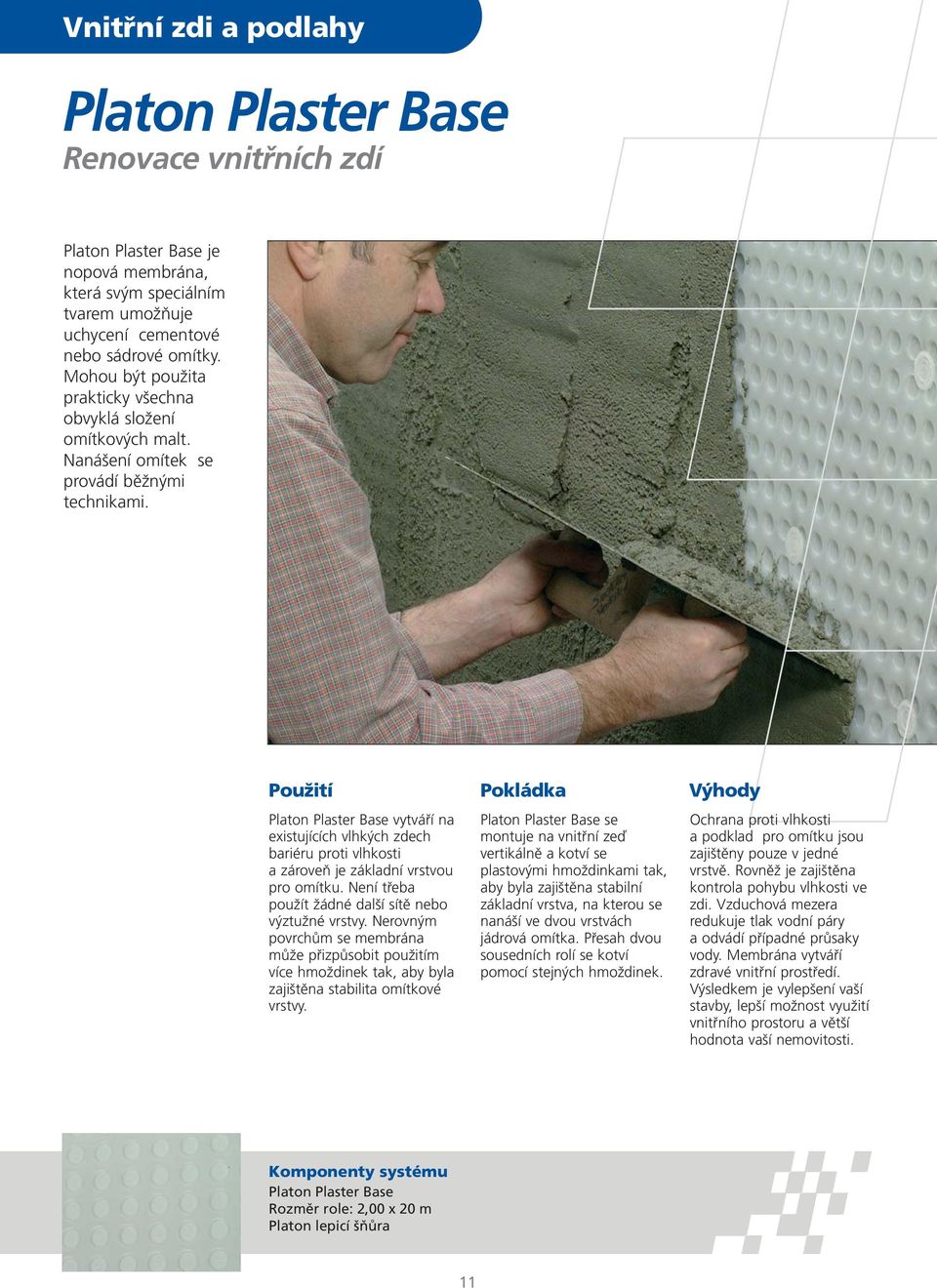

12 Vnitfiní zdi a podlahy Platon Plaster Base Renovace vnitfiních zdí Platon Plaster Base je nopová membrána, která sv m speciálním tvarem umoïàuje uchycení cementové nebo sádrové omítky. Mohou b t pouïita prakticky v echna obvyklá sloïení omítkov ch malt. Naná ení omítek se provádí bûïn mi technikami. Platon Plaster Base vytváfií na existujících vlhk ch zdech bariéru proti vlhkosti a zároveà je základní vrstvou pro omítku. Není tfieba pouïít Ïádné dal í sítû nebo v ztuïné vrstvy. Nerovn m povrchûm se membrána mûïe pfiizpûsobit pouïitím více hmoïdinek tak, aby byla zaji tûna stabilita omítkové vrstvy. Platon Plaster Base se montuje na vnitfiní zeì vertikálnû a kotví se plastov mi hmoïdinkami tak, aby byla zaji tûna stabilní základní vrstva, na kterou se naná í ve dvou vrstvách jádrová omítka. Pfiesah dvou sousedních rolí se kotví pomocí stejn ch hmoïdinek. Ochrana proti vlhkosti a podklad pro omítku jsou zaji tûny pouze v jedné vrstvû. RovnûÏ je zaji tûna kontrola pohybu vlhkosti ve zdi. Vzduchová mezera redukuje tlak vodní páry a odvádí pfiípadné prûsaky vody. Membrána vytváfií zdravé vnitfiní prostfiedí. V sledkem je vylep ení va í stavby, lep í moïnost vyuïití vnitfiního prostoru a vût í hodnota va í nemovitosti. Platon Plaster Base Rozmûr role: 2,00 x 20 m Platon lepicí ÀÛra 11

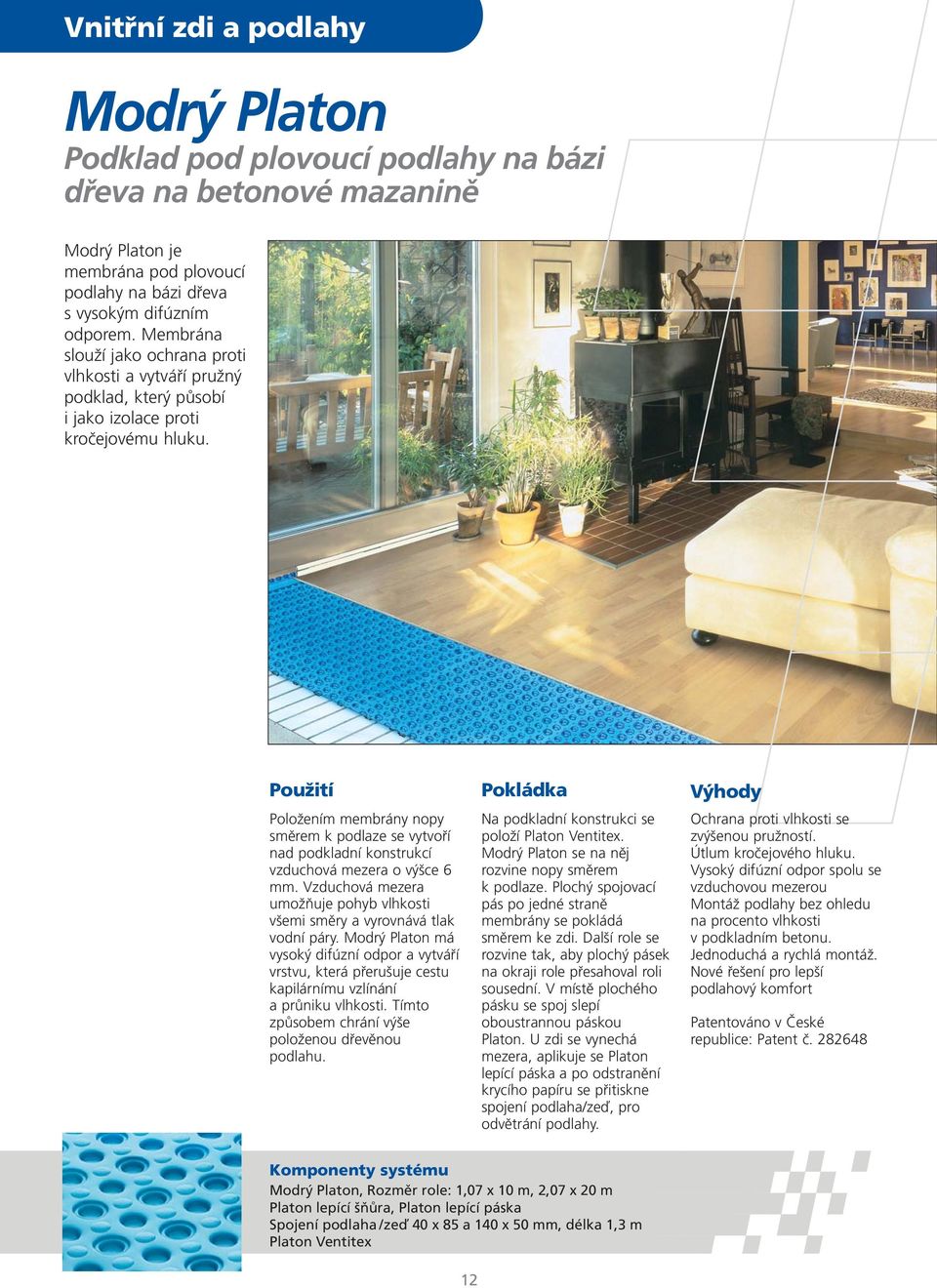

13 Vnitfiní zdi a podlahy Modr Platon Podklad pod plovoucí podlahy na bázi dfieva na betonové mazaninû Modr Platon je membrána pod plovoucí podlahy na bázi dfieva s vysok m difúzním odporem. Membrána slouïí jako ochrana proti vlhkosti a vytváfií pruïn podklad, kter pûsobí i jako izolace proti kroãejovému hluku. PoloÏením membrány nopy smûrem k podlaze se vytvofií nad podkladní konstrukcí vzduchová mezera o v ce 6 mm. Vzduchová mezera umoïàuje pohyb vlhkosti v emi smûry a vyrovnává tlak vodní páry. Modr Platon má vysok difúzní odpor a vytváfií vrstvu, která pfieru uje cestu kapilárnímu vzlínání a prûniku vlhkosti. Tímto zpûsobem chrání v e poloïenou dfievûnou podlahu. Na podkladní konstrukci se poloïí Platon Ventitex. Modr Platon se na nûj rozvine nopy smûrem k podlaze. Ploch spojovací pás po jedné stranû membrány se pokládá smûrem ke zdi. Dal í role se rozvine tak, aby ploch pásek na okraji role pfiesahoval roli sousední. V místû plochého pásku se spoj slepí oboustrannou páskou Platon. U zdi se vynechá mezera, aplikuje se Platon lepící páska a po odstranûní krycího papíru se pfiitiskne spojení podlaha/zeì, pro odvûtrání podlahy. Ochrana proti vlhkosti se zv enou pruïností. Útlum kroãejového hluku. Vysok difúzní odpor spolu se vzduchovou mezerou MontáÏ podlahy bez ohledu na procento vlhkosti v podkladním betonu. Jednoduchá a rychlá montáï. Nové fie ení pro lep í podlahov komfort Patentováno v âeské republice: Patent ã Modr Platon, Rozmûr role: 1,07 x 10 m, 2,07 x 20 m Platon lepící ÀÛra, Platon lepící páska Spojení podlaha /zeì 40 x 85 a 140 x 50 mm, délka 1,3 m Platon Ventitex 12

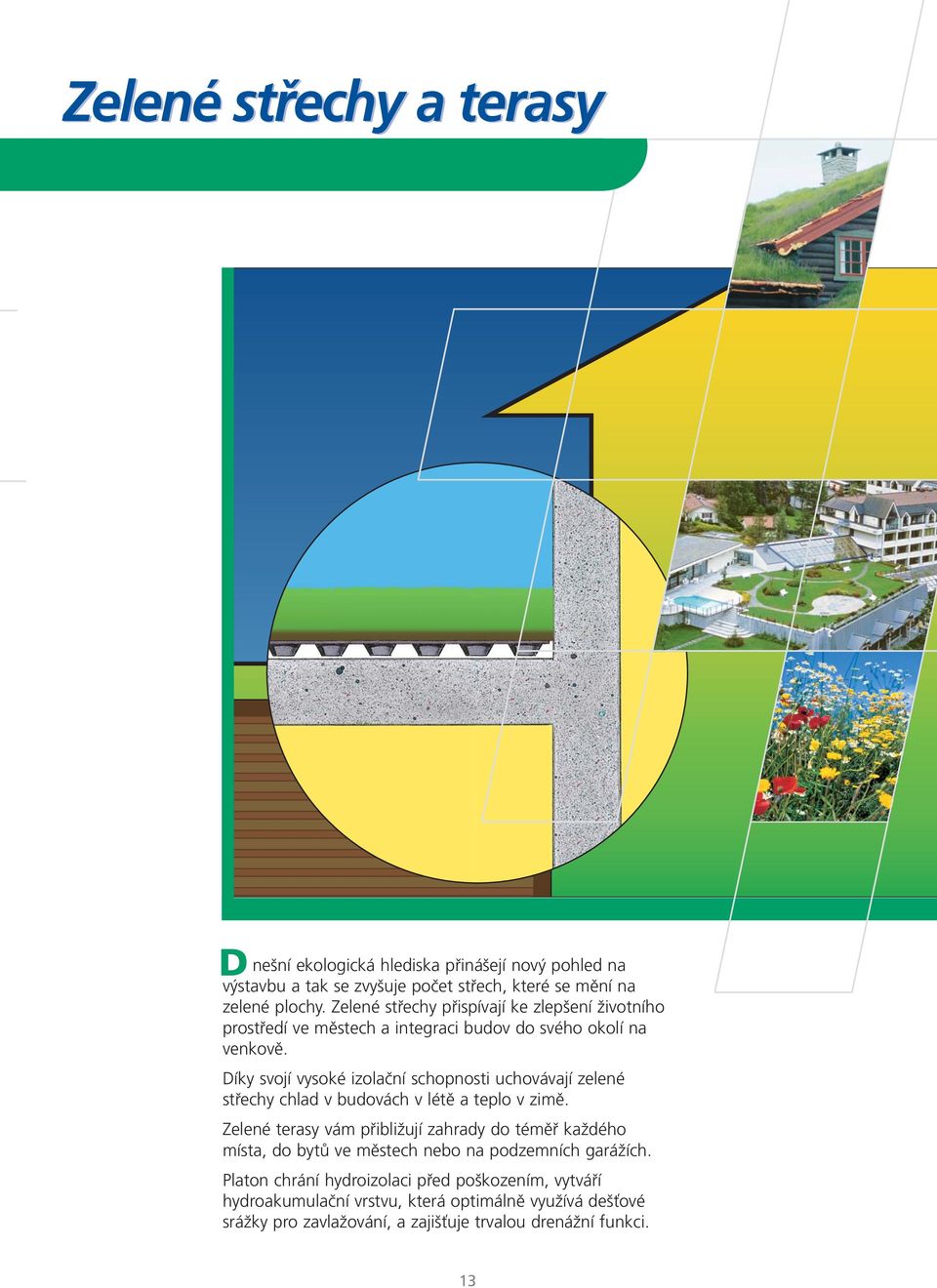

14 Zelené stfiechy a terasy D ne ní ekologická hlediska pfiiná ejí nov pohled na v stavbu a tak se zvy uje poãet stfiech, které se mûní na zelené plochy. Zelené stfiechy pfiispívají ke zlep ení Ïivotního prostfiedí ve mûstech a integraci budov do svého okolí na venkovû. Díky svojí vysoké izolaãní schopnosti uchovávají zelené stfiechy chlad v budovách v létû a teplo v zimû. Zelené terasy vám pfiibliïují zahrady do témûfi kaïdého místa, do bytû ve mûstech nebo na podzemních garáïích. Platon chrání hydroizolaci pfied po kozením, vytváfií hydroakumulaãní vrstvu, která optimálnû vyuïívá de Èové sráïky pro zavlaïování, a zaji Èuje trvalou drenáïní funkci. 13

15 Zelené stfiechy a terasy Platon DE25 Pro ploché zelené stfiechy a terasy Platon DE25 je ideálním fie ením pro konstrukci vegetaãních ploch na stfiechách budov, podzemních konstrukcích a terasách. DE25 je jedineãn v robek pro hydroakumulaãní vrstvu a drenáï. ZároveÀ slouïí jako ochrana hydroizolace a umoïàuje vyuïití zelen ch stfiech bez nutnosti údrïby za v ech podmínek. PouÏití Platon DE25 se poloïí mezi hydroizolaci a vrstvu vegetaãního substrátu. Toto fie ení chrání hydroizolaci pfied hydrostatick m tlakem a zároveà zaji Èuje vysokou drenáïní kapacitu. Vegetace má optimální podmínky pro rûst a zároveà má pfiístup k vodû akumulované v membránû Platon DE25. DrenáÏní otvory chrání substrát pfied pfiíli n m zavodnûním. Pokládka Platon DE25 se poloïí nopy smûrem dolû na hydroizolaci, která by mûla b t odolná proti prorûstání kofiínkû. Desky Platonu DE25 se poloïí s pfiesahem jednoho nopu. Na membránu se rozvine geotextilie tak, aby zemina nezasypala hydroakumulaãní nebo drenáïní kanálky. Na geotextilii se navrství zemina a mûïe b t vysazena vegetace. V hody Akumulaãní funkce umoïàuje optimální vyuïití vodních zdrojû. Voda se rozvádí pomocí kanálkû na místa, kde je potfieba. Otvory v membránû a vzduchová mezera umoïàují kontrolovanou a trvalou objemnou drenáï de Èové vody. iroké ãtvercové nopy rozná ejí zatíïení bez po kození hydroizolace. ZároveÀ nepûsobí na hydroizolaci Ïádn hydrostatick tlak. Platon DE25 Rozmûr desek: 1,33 x 2,22 m. 14

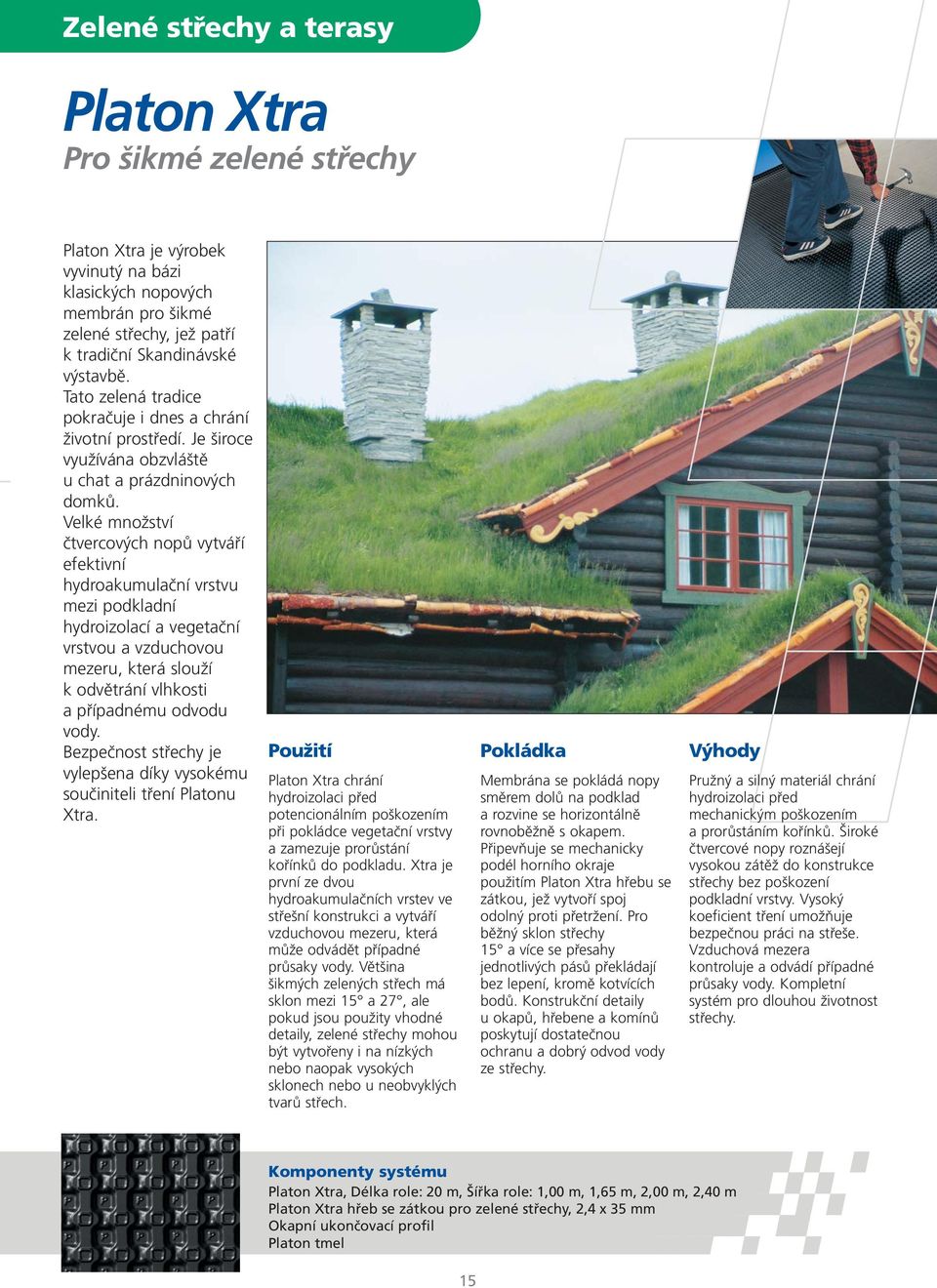

16 Zelené stfiechy a terasy Platon Xtra Pro ikmé zelené stfiechy Platon Xtra je v robek vyvinut na bázi klasick ch nopov ch membrán pro ikmé zelené stfiechy, jeï patfií k tradiãní Skandinávské v stavbû. Tato zelená tradice pokraãuje i dnes a chrání Ïivotní prostfiedí. Je iroce vyuïívána obzvlá tû u chat a prázdninov ch domkû. Velké mnoïství ãtvercov ch nopû vytváfií efektivní hydroakumulaãní vrstvu mezi podkladní hydroizolací a vegetaãní vrstvou a vzduchovou mezeru, která slouïí k odvûtrání vlhkosti a pfiípadnému odvodu vody. Bezpeãnost stfiechy je vylep ena díky vysokému souãiniteli tfiení Platonu Xtra. Platon Xtra chrání hydroizolaci pfied potencionálním po kozením pfii pokládce vegetaãní vrstvy a zamezuje prorûstání kofiínkû do podkladu. Xtra je první ze dvou hydroakumulaãních vrstev ve stfie ní konstrukci a vytváfií vzduchovou mezeru, která mûïe odvádût pfiípadné prûsaky vody. Vût ina ikm ch zelen ch stfiech má sklon mezi 15 a 27, ale pokud jsou pouïity vhodné detaily, zelené stfiechy mohou b t vytvofieny i na nízk ch nebo naopak vysok ch sklonech nebo u neobvykl ch tvarû stfiech. Membrána se pokládá nopy smûrem dolû na podklad a rozvine se horizontálnû rovnobûïnû s okapem. PfiipevÀuje se mechanicky podél horního okraje pouïitím Platon Xtra hfiebu se zátkou, jeï vytvofií spoj odoln proti pfietrïení. Pro bûïn sklon stfiechy 15 a více se pfiesahy jednotliv ch pásû pfiekládají bez lepení, kromû kotvících bodû. Konstrukãní detaily u okapû, hfiebene a komínû poskytují dostateãnou ochranu a dobr odvod vody ze stfiechy. PruÏn a siln materiál chrání hydroizolaci pfied mechanick m po kozením a prorûstáním kofiínkû. iroké ãtvercové nopy rozná ejí vysokou zátûï do konstrukce stfiechy bez po kození podkladní vrstvy. Vysok koeficient tfiení umoïàuje bezpeãnou práci na stfie e. Vzduchová mezera kontroluje a odvádí pfiípadné prûsaky vody. Kompletní systém pro dlouhou Ïivotnost stfiechy. Platon Xtra, Délka role: 20 m, ífika role: 1,00 m, 1,65 m, 2,00 m, 2,40 m Platon Xtra hfieb se zátkou pro zelené stfiechy, 2,4 x 35 mm Okapní ukonãovací profil Platon tmel 15

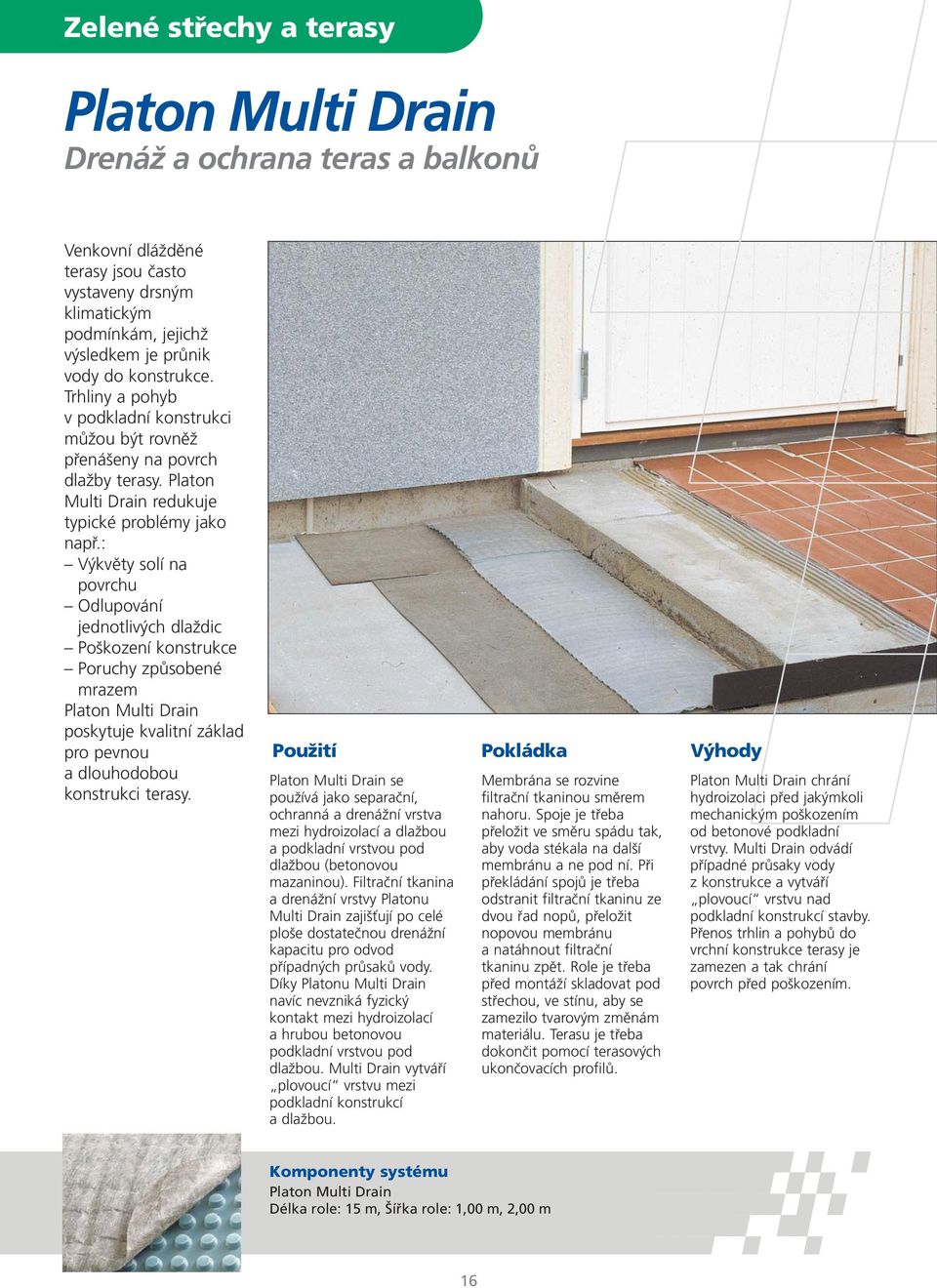

17 Zelené stfiechy a terasy Platon Multi Drain DrenáÏ a ochrana teras a balkonû Venkovní dláïdûné terasy jsou ãasto vystaveny drsn m klimatick m podmínkám, jejichï v sledkem je prûnik vody do konstrukce. Trhliny a pohyb v podkladní konstrukci mûïou b t rovnûï pfiená eny na povrch dlaïby terasy. Platon Multi Drain redukuje typické problémy jako napfi.: V kvûty solí na povrchu Odlupování jednotliv ch dlaïdic Po kození konstrukce Poruchy zpûsobené mrazem Platon Multi Drain poskytuje kvalitní základ pro pevnou a dlouhodobou konstrukci terasy. Platon Multi Drain se pouïívá jako separaãní, ochranná a drenáïní vrstva mezi hydroizolací a dlaïbou a podkladní vrstvou pod dlaïbou (betonovou mazaninou). Filtraãní tkanina a drenáïní vrstvy Platonu Multi Drain zaji Èují po celé plo e dostateãnou drenáïní kapacitu pro odvod pfiípadn ch prûsakû vody. Díky Platonu Multi Drain navíc nevzniká fyzick kontakt mezi hydroizolací a hrubou betonovou podkladní vrstvou pod dlaïbou. Multi Drain vytváfií plovoucí vrstvu mezi podkladní konstrukcí a dlaïbou. Membrána se rozvine filtraãní tkaninou smûrem nahoru. Spoje je tfieba pfieloïit ve smûru spádu tak, aby voda stékala na dal í membránu a ne pod ní. Pfii pfiekládání spojû je tfieba odstranit filtraãní tkaninu ze dvou fiad nopû, pfieloïit nopovou membránu a natáhnout filtraãní tkaninu zpût. Role je tfieba pfied montáïí skladovat pod stfiechou, ve stínu, aby se zamezilo tvarov m zmûnám materiálu. Terasu je tfieba dokonãit pomocí terasov ch ukonãovacích profilû. Platon Multi Drain chrání hydroizolaci pfied jak mkoli mechanick m po kozením od betonové podkladní vrstvy. Multi Drain odvádí pfiípadné prûsaky vody z konstrukce a vytváfií plovoucí vrstvu nad podkladní konstrukcí stavby. Pfienos trhlin a pohybû do vrchní konstrukce terasy je zamezen a tak chrání povrch pfied po kozením. Platon Multi Drain Délka role: 15 m, ífika role: 1,00 m, 2,00 m 16

18 Hluboko zakládané stavby a tunely nov udûlat nátisk Regulace pohybu vody Nopové membrány Platon jsou klíãov mi v robky pro drenáï a ochranu hydroizolace v tunelech a pfii hlubinném zakládání staveb. RovnûÏ chrání nezatuhl beton pfii ukládání pfied vym váním spodní vodou. 17

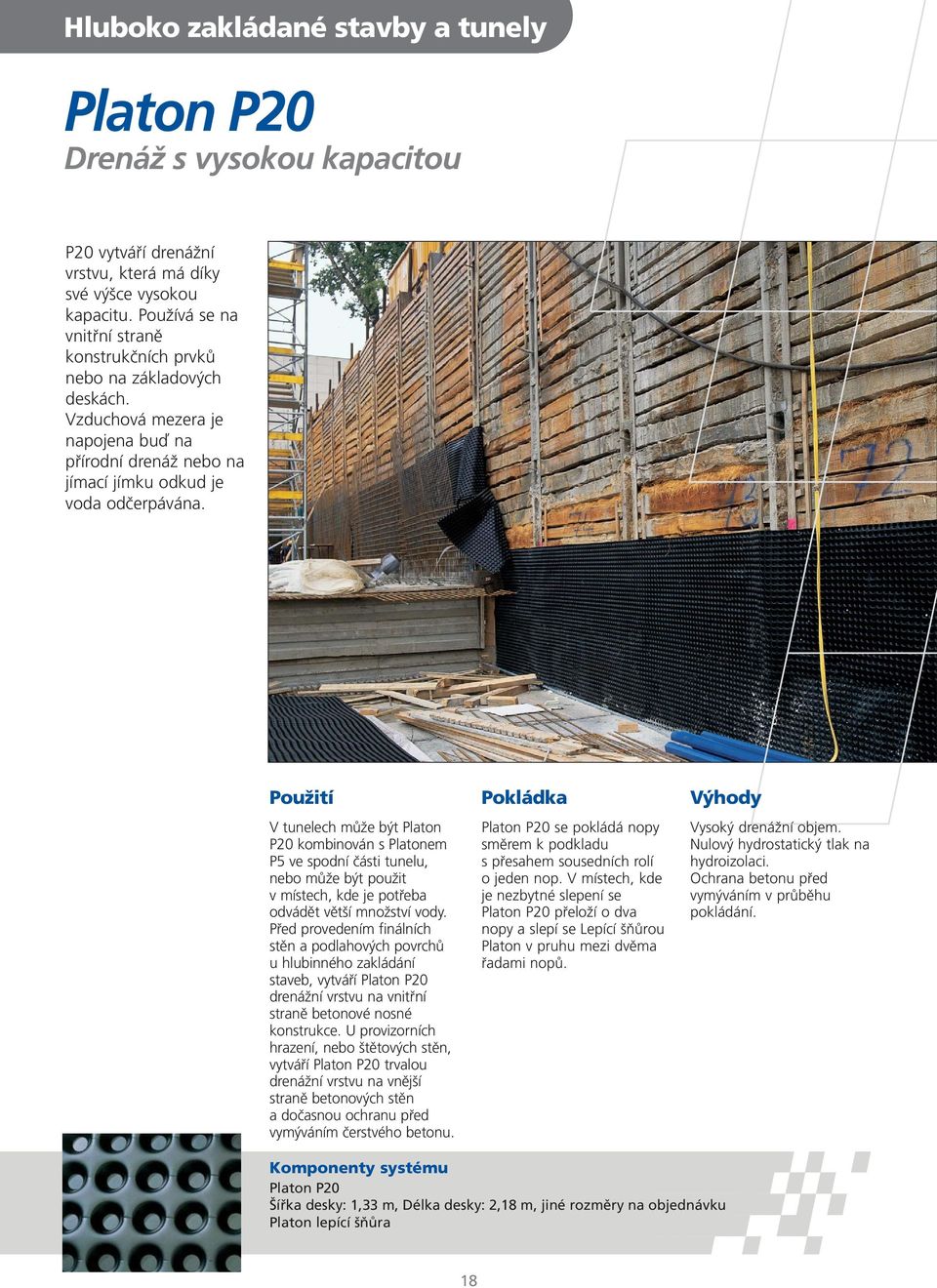

19 Hluboko zakládané stavby a tunely Platon P20 DrenáÏ s vysokou kapacitou P20 vytváfií drenáïní vrstvu, která má díky své v ce vysokou kapacitu. PouÏívá se na vnitfiní stranû konstrukãních prvkû nebo na základov ch deskách. Vzduchová mezera je napojena buì na pfiírodní drenáï nebo na jímací jímku odkud je voda odãerpávána. V tunelech mûïe b t Platon P20 kombinován s Platonem P5 ve spodní ãásti tunelu, nebo mûïe b t pouïit v místech, kde je potfieba odvádût vût í mnoïství vody. Pfied provedením finálních stûn a podlahov ch povrchû u hlubinného zakládání staveb, vytváfií Platon P20 drenáïní vrstvu na vnitfiní stranû betonové nosné konstrukce. U provizorních hrazení, nebo tûtov ch stûn, vytváfií Platon P20 trvalou drenáïní vrstvu na vnûj í stranû betonov ch stûn a doãasnou ochranu pfied vym váním ãerstvého betonu. Platon P20 se pokládá nopy smûrem k podkladu s pfiesahem sousedních rolí o jeden nop. V místech, kde je nezbytné slepení se Platon P20 pfieloïí o dva nopy a slepí se Lepící ÀÛrou Platon v pruhu mezi dvûma fiadami nopû. Platon P20 ífika desky: 1,33 m, Délka desky: 2,18 m, jiné rozmûry na objednávku Platon lepící ÀÛra Vysok drenáïní objem. Nulov hydrostatick tlak na hydroizolaci. Ochrana betonu pfied vym váním v prûbûhu pokládání. 18

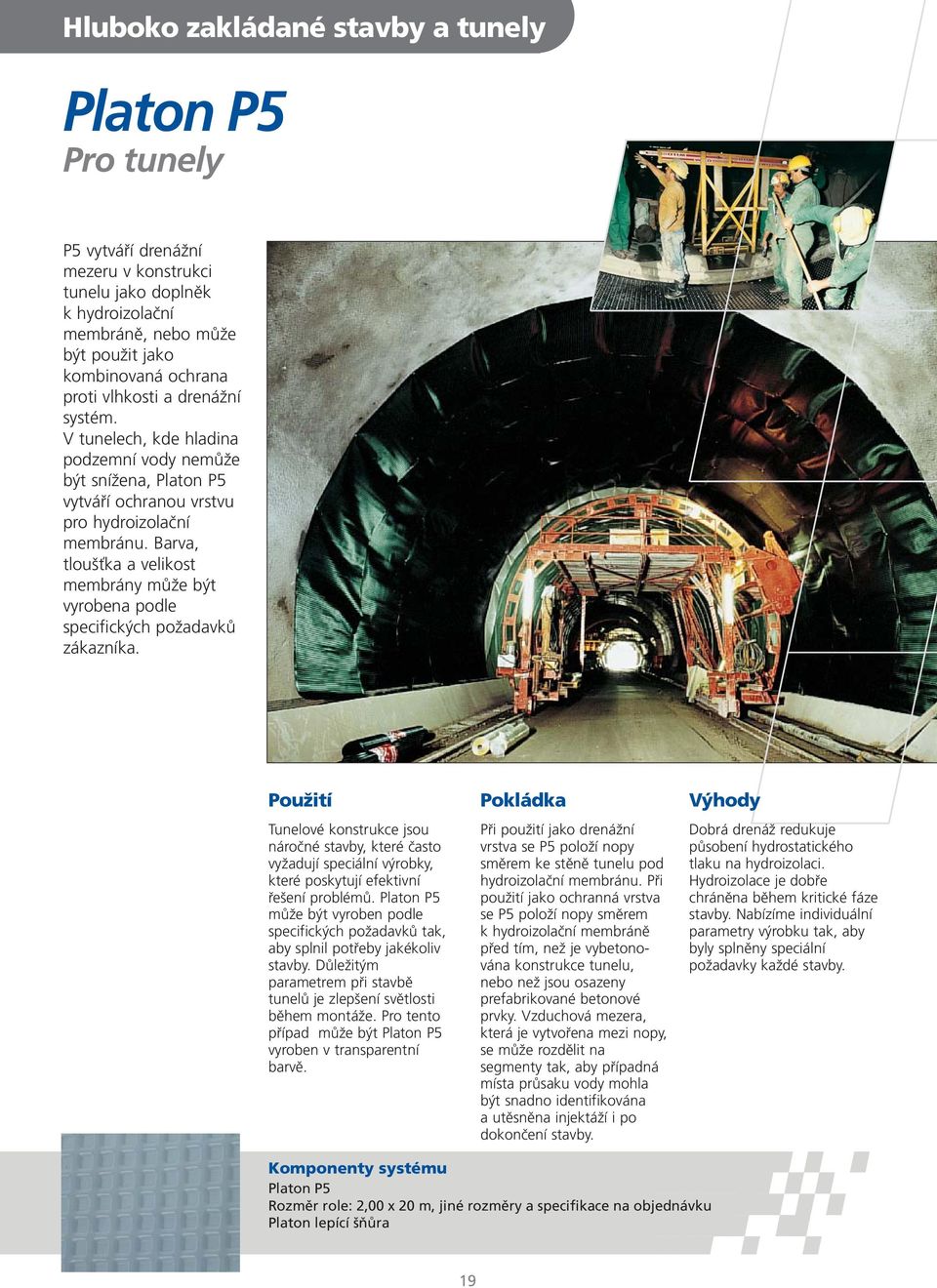

20 Hluboko zakládané stavby a tunely Platon P5 Pro tunely P5 vytváfií drenáïní mezeru v konstrukci tunelu jako doplnûk k hydroizolaãní membránû, nebo mûïe b t pouïit jako kombinovaná ochrana proti vlhkosti a drenáïní systém. V tunelech, kde hladina podzemní vody nemûïe b t sníïena, Platon P5 vytváfií ochranou vrstvu pro hydroizolaãní membránu. Barva, tlou Èka a velikost membrány mûïe b t vyrobena podle specifick ch poïadavkû zákazníka. PouÏití Tunelové konstrukce jsou nároãné stavby, které ãasto vyïadují speciální v robky, které poskytují efektivní fie ení problémû. Platon P5 mûïe b t vyroben podle specifick ch poïadavkû tak, aby splnil potfieby jakékoliv stavby. DÛleÏit m parametrem pfii stavbû tunelû je zlep ení svûtlosti bûhem montáïe. Pro tento pfiípad mûïe b t Platon P5 vyroben v transparentní barvû. Pokládka Pfii pouïití jako drenáïní vrstva se P5 poloïí nopy smûrem ke stûnû tunelu pod hydroizolaãní membránu. Pfii pouïití jako ochranná vrstva se P5 poloïí nopy smûrem k hydroizolaãní membránû pfied tím, neï je vybetonována konstrukce tunelu, nebo neï jsou osazeny prefabrikované betonové prvky. Vzduchová mezera, která je vytvofiena mezi nopy, se mûïe rozdûlit na segmenty tak, aby pfiípadná místa prûsaku vody mohla b t snadno identifikována a utûsnûna injektáïí i po dokonãení stavby. V hody Dobrá drenáï redukuje pûsobení hydrostatického tlaku na hydroizolaci. Hydroizolace je dobfie chránûna bûhem kritické fáze stavby. Nabízíme individuální parametry v robku tak, aby byly splnûny speciální poïadavky kaïdé stavby. Platon P5 Rozmûr role: 2,00 x 20 m, jiné rozmûry a specifikace na objednávku Platon lepící ÀÛra 19
